2000 YAMAHA XVS1100 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6
HAU01777
Rimozione e installazione di
pannelliIl pannello illustrato deve essere rimosso
per eseguire alcune delle operazioni di ma-
nutenzione descritte in questo capitolo.
Fare riferimento a questa sezione ogni volta
che si deve rimuovere o reinstallare il pan-
nello.
HAU00491
Pannello APer rimuovere
Rimuovere il bullone e tirare verso l’esterno
le aree indicate.Per installare
Collocare il pannello nella posizione origi-
nale e installare il bullone.
1. Pannello A
1. Bullone
H_5el_Periodic.fm Page 5 Friday, July 2, 1999 11:11 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6
HAU01673
CandeleRimozione
1. Rimuovere i coperchi testata cilindro
posteriore destro e anteriore sinistro ti-
randoli verso l’esterno come illustrato.
2. Rimuovere i cappucci candela.
3. Usare la chiave per candele del corre-
do attrezzi per rimuovere le candele
come illustrato.Ispezione
La candela è un’importante componente
del motore e facile da ispezionare. Le con-
dizioni della candela indicano le condizioni
del motore.
Normalmente tutte le candele dello stesso
motore devono avere lo stesso colore
sull’isolante bianco intorno all’elettrodo cen-
trale. Il colore ideale a questo punto è un
nocciola da medio a chiaro per una motoci-
cletta usata normalmente. Se una candela
mostra un colore nettamente diverso, po-
trebbe esserci qualche problema al motore.
Non tentare di diagnosticare personalmen-
te tali problemi. Portare invece la motoci-
cletta da un concessionario Yamaha. Si
consiglia di rimuovere e ispezionare perio-
dicamente le candele perché calore e de-
positi possono gradualmente causare
guasti ed erosione delle candele. Se l’ero-sione dell’elettrodo diventa eccessiva, o se
carbonio e altri depositi sono eccessivi, so-
stituire la candela con una candela specifi-
cata.1. Coperchio testata cilindro
1. Chiave candela
Candela specificata:
BPR7ES (NGK) o
W22EPR-U (DENSO)
H_5el_Periodic.fm Page 6 Friday, July 2, 1999 11:11 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6
Installazione
1. Misurare il varco elettrodo con un cali-
bro di spessore file e, se necessario,
regolare il varco come specificato.
2. Pulire la superficie della guarnizione.
Eliminare la sporcizia dalla filettatura.
3. Installare la candela e serrarla alla
coppia di serraggio specificata.
NOTA:@ Se non si ha una chiave per candele quan-
do si installa la candela, una buona stima
della coppia di serraggio corretta è da 1/4 a
1/2 giro oltre il serraggio manuale. Far ser-
rare la candela alla coppia di serraggio spe-
cificata il prima possibile. @4. Installare i cappucci candela e i coper-
chi testata cilindro.
HAU01712
Olio motoreIspezione del livello dell’olio
1. Collocare la motocicletta in piano e te-
nerla in posizione eretta. Riscaldare il
motore per alcuni minuti.NOTA:@ Quando si controlla il livello olio, assicurarsi
che la moto sia ben verticale, una leggera
inclinazione laterale può dare dei valori er-
rati. @

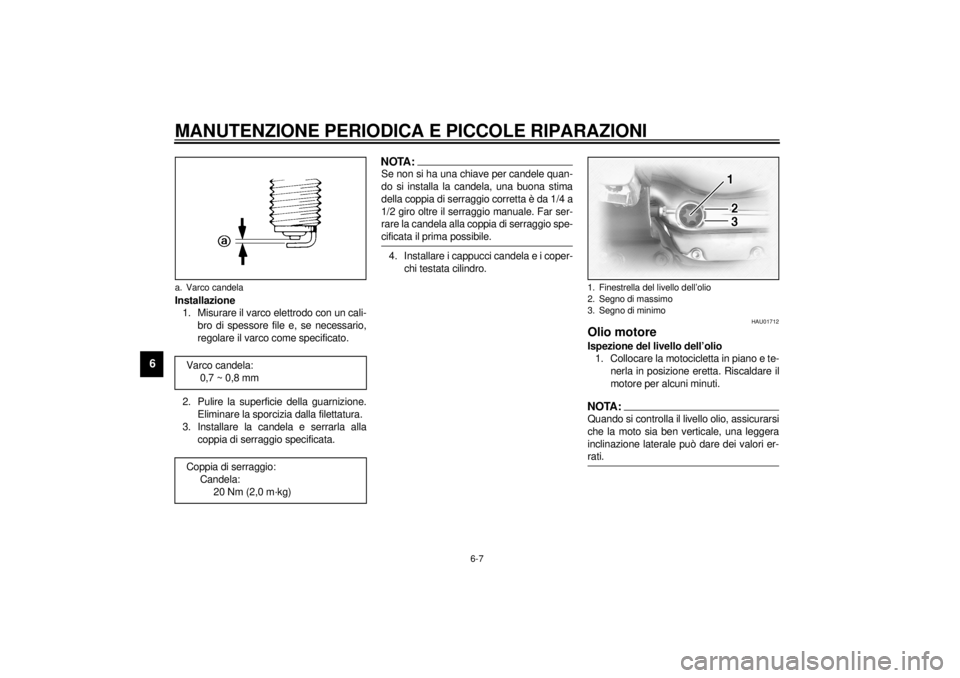

a. Varco candelaVarco candela:
0,7 ~ 0,8 mm
Coppia di serraggio:
Candela:
20 Nm (2,0 m·kg)
1. Finestrella del livello dell’olio
2. Segno di massimo
3. Segno di minimo
H_5el_Periodic.fm Page 7 Friday, July 2, 1999 11:11 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6
2. A motore spento, controllare il livello
dell’olio attraverso la finestrella sulla
parte inferiore del lato sinistro del co-
perchio del carter.NOTA:@ Attendere per qualche minuto perchè il li-
vello si stabilizzi, prima di controllare. @3. Il livello dell’olio deve trovarsi tra i se-
gni di massimo e di minimo. Se il livel-
lo è basso, riempire il motore con olio
sufficiente fino al livello specificato.Sostituzione dell’olio motore
1. Riscaldare il motore per qualche mi-
nuto.
2. Spegnere il motore. Collocare una va-
schetta per l’olio sotto il motore e ri-
muovere il tappo di riempimento olio.
3. Rimuovere il tappo di scolo e spurgare
l’olio.
4. Reinstallare il bullone di scolo e ser-
rarlo alla coppia di serraggio specifica-
ta.5. Riempire il motore con una quantità
sufficiente di olio raccomandato. In-
stallare il tappo di riempimento olio e
serrarlo.
HC000066
ATTENZIONE:@ l
Non inserire alcun additivo chimi-
co. L’olio motore lubrifica anche la
frizione e la presenza di additivi
può causare slittamenti della frizio-
ne.
l
Assicurarsi che nessun materiale
estraneo penetri nel carter.
@

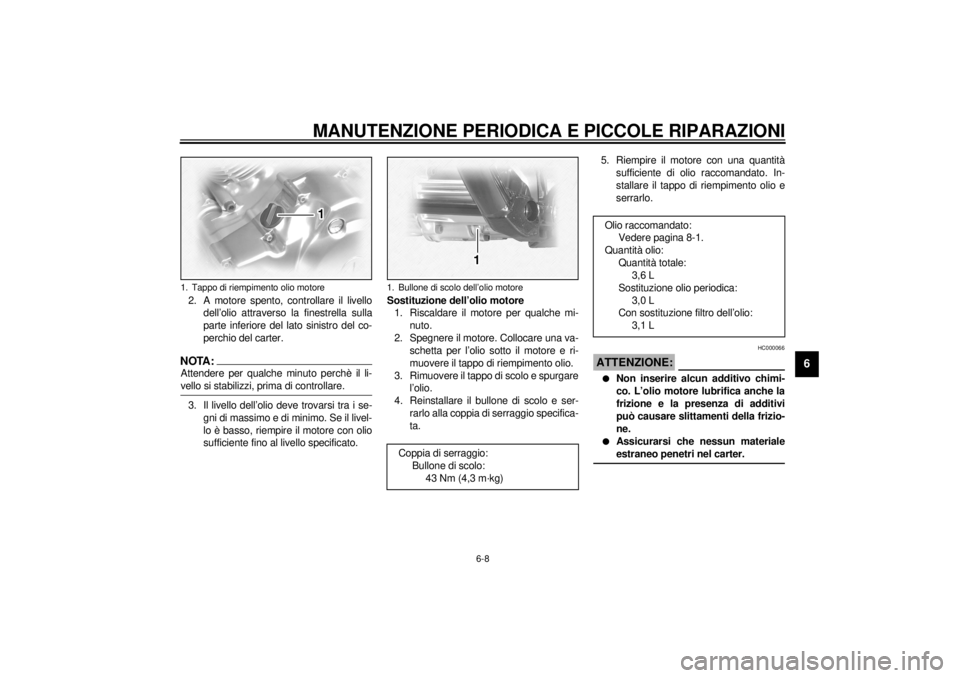

1. Tappo di riempimento olio motore
1. Bullone di scolo dell’olio motoreCoppia di serraggio:
Bullone di scolo:
43 Nm (4,3 m·kg)
Olio raccomandato:
Vedere pagina 8-1.
Quantità olio:
Quantità totale:
3,6 L
Sostituzione olio periodica:
3,0 L
Con sostituzione filtro dell’olio:
3,1 L
H_5el_Periodic.fm Page 8 Friday, July 2, 1999 11:11 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-9
6
6. Avviare il motore e farlo scaldare per
qualche minuto. Durante il riscalda-
mente controllare che non ci siano
perdite d’olio. In caso di perdite d’olio,
fermare immediatamente il motore e
trovarne la causa.NOTA:@ Dopo che il motore è stato avviato, l’indica-
tore di livello olio deve spegnersi se si è
riempito olio fino al livello specificato. @
HC000067
ATTENZIONE:@ Se l’indicatore lampeggia o resta illumi-
nato, fermate subito il motore e consul-
tate il vostro concessionario Yamaha. @Sostituzione del filtro dell’olio motore
Si consiglia di cambiare il filtro dell’olio pres-
so un concessionario Yamaha perché è ne-
cessario smontare componenti con un
procedimento descritto solo nel manuale di
servizio.
HAU02943
Olio del cardano
HW000066
AVVERTENZA
@ Non lasciare che del materiale estraneo
penetri nel carter del cardano. Aver cura
di non mettere olio sul pneumatico o
sulla ruota. @Ispezione del livello dell’olio
1. Mettere la moto su un livello piano e
collocarla sul cavalletto centrale. Il
motore deve essere freddo (a tempe-
ratura atmosferica).2. Rimuovere il bullone di riempimento
olio e controllare il livello dell’olio. Il li-
vello dell’olio deve raggiungere il bor-
do del foro di riempimento.
Aggiungere l’olio raccomandato se
necessario.
Cambio dell’olio
1. Mettere una vaschetta sotto il carter
del cardano.
2. Togliere il bullone di riempimento olio
e il bullone di scolo, per spurgare l’olio.
3. Ricollocare il bullone di scolo e strin-
gerlo alla coppia di serraggio specifi-
cata.
4. Riempire il carter del cardano fino al
bordo del foro di riempimento con l’olio

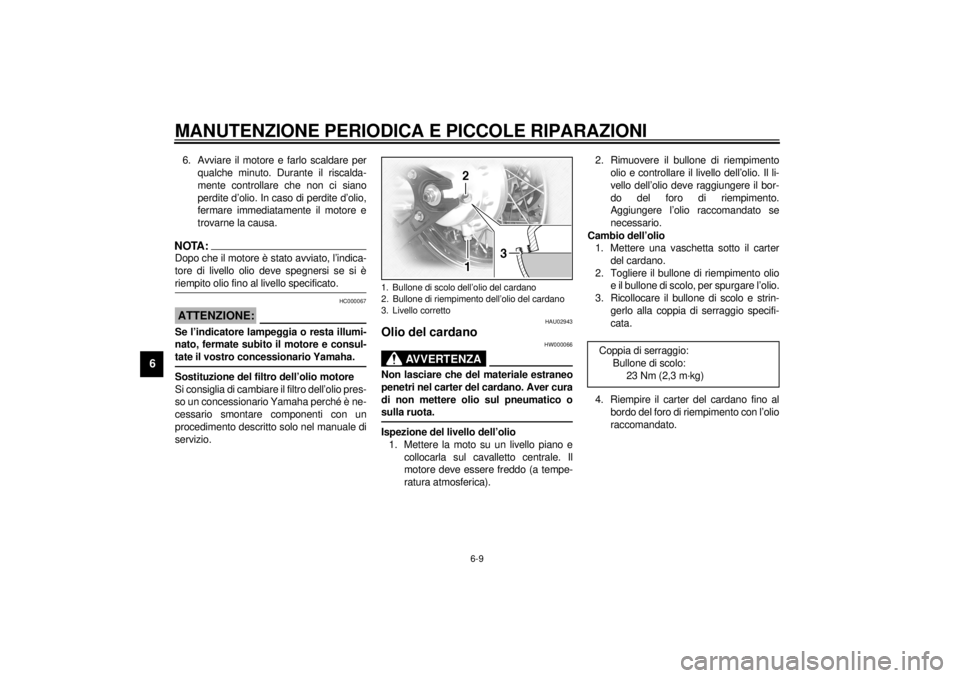

raccomandato.1. Bullone di scolo dell’olio del cardano
2. Bullone di riempimento dell’olio del cardano
3. Livello corretto
Coppia di serraggio:
Bullone di scolo:
23 Nm (2,3 m·kg)
H_5el_Periodic.fm Page 9 Friday, July 2, 1999 11:11 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-10
6
NOTA:@ L’olio “GL-4” corrisponde ad una classifica
di qualità e additivi può essere usato anche
l’olio per ingranaggi ipoidi “GL-5” o “GL-6”. @5. Installare il bullone di riempimento olio
e stringerlo alla coppia di serraggio
specificata.
6. Dopo la sostituzione dell’olio del car-
dano, verificare che non ci siano perdi-
te d’olio.
HAU01677
Filtro ariaIl filtro dell’aria deve essere pulito a intervalli
specificati. Deve essere pulito più frequen-
temente se si usa la moto in aree particolar-
mente umide o polverose.
1. Rimuovere il coperchio della scatola
del filtro dell’aria rimuovendo le viti.
2. Estrarre il filtro dell’aria.3. Dare leggeri colpi sul filtro dell’aria per
togliere la maggior parte di polvere e
di sporcizia; poi eliminare il rimanente
passando dell’aria compressa come il-
lustrato interna dell’elemento. Se il fil-
tro dell’aria è danneggiato, sostituirlo. Capacità del carter del cardano:
0,2 L
Olio raccomandato:
Olio per ingranaggio ipoide SAE 80
API GL-4
Se si desidera, si può usare olio per
ingranaggio ipoide SAE 80W90 per
tutte le condizioni.
Coppia di serraggio:
Bullone di riempimento olio:

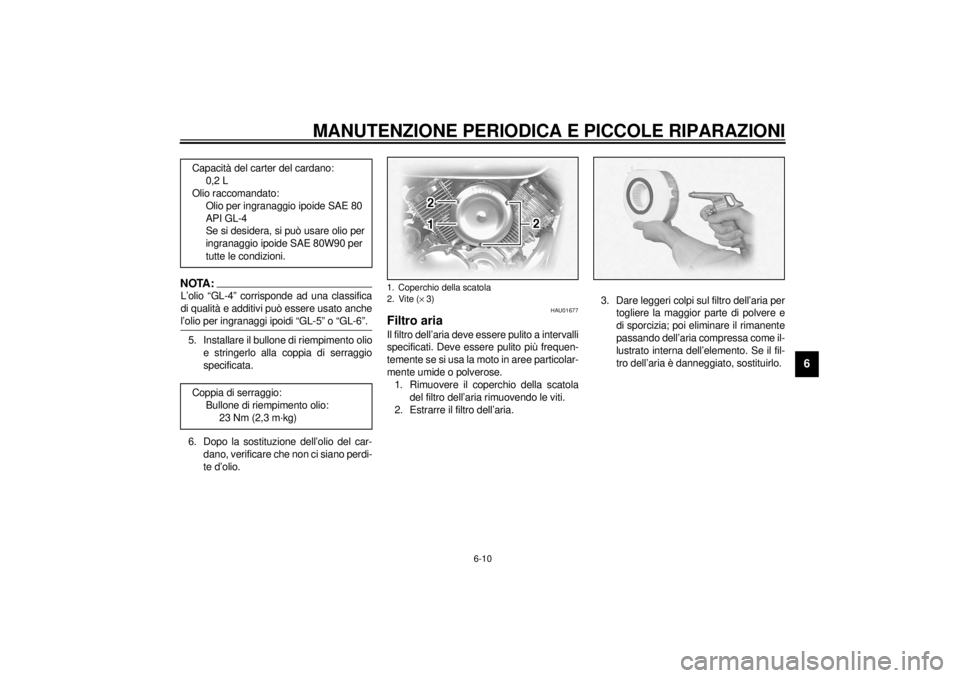

23 Nm (2,3 m·kg)1. Coperchio della scatola
2. Vite (´ 3)
H_5el_Periodic.fm Page 10 Friday, July 2, 1999 11:11 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6
4. Installare il filtro dell’aria sulla scatola
del filtro dell’aria come illustrato.
5. Installare il coperchio della scatola del
filtro dell’aria.
HC000082
ATTENZIONE:@ l
Assicurarsi che il filtro dell’aria sia
collocato correttamente nella sca-
tola del filtro dell’aria.
l
Il motore non deve mai correre pri-
vo del filtro dell’aria; ne può risulta-
re un’eccessiva usura del pistone
e/o del cilindro.
@
HAU00630
Regolazione del carburatoreI carburatori sono organi vitali del motore e
necessitano di una regolazione molto preci-
sa. La maggior parte delle regolazioni deve
essere effettuata da un Concessionario
Yamaha che ha tutte le conoscenze tecni-
che e l’esperienza per svolgere questo la-
voro. Tuttavia la velo cità di folle può essere
regolata dal proprietario come parte della
manutenzione periodica.
HC000095
ATTENZIONE:@ I carburatori sono già stati regolati dalla
Yamaha, dopo numerose prove. Se que-
ste regolazioni vengono modificate, ne
può derivare un rendimento insufficien-
te del motore e danni. @
HAU01168
Regolazione del regime di
minimoNOTA:@ Per questa procedura deve essere utilizza-
to un contagiri per la diagnostica. @1. Applicare il contagiri. Avviare il motore
e lasciarlo scaldare per qualche minu-
to ad un regime di circa da 1.000 a
2.000 giri/min. Aumentando qualche
volta per qualche secondo fino a rag-
giungere dai 4.000 ai 5.000 giri/min.
Quando il motore risponde rapida-
mente all’accellerazione, vuol dire che
è caldo.
1. Filtro aria
2. Sporgenza
3. FessuraH_5el_Periodic.fm Page 11 Friday, July 2, 1999 11:11 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6
2. Regolare il regime di minimo del moto-
re sulla velocità motore specificata
usando la vite di fermo del gas. Girare
la vite in direzione
a per aumentare la
velocità del motore o in direzione
b
per diminuire la velocità del motore.NOTA:@ Se il regime di minimo specificato non può
essere ottenuto dopo aver effettuato la re-
golazione descritta precedentemente, con-
sultare un Concessionario Yamaha. @
HAU00635
Regolazione del gioco del cavo
dell’acceleratoreDeve esserci un gioco di 4 ~ 6 mm alla ma-
nopola dell’acceleratore. Se il gioco non
corretto, rivolgersi ad un concessionario
Yamaha per la regolazione.
HAU00637
Regolazione del gioco-valvoleCon l’uso, il gioco valvole aumenta, ciò non
tarda a provocare un rumore anormale e
una impropria distribuzione di carburante/
aria. Per prevenire questa anomalia, il gio-
co delle valvole deve essere regolato perio-
dicamente. Questo lavoro deve essere
affidato ad un meccanico qualificato che co-
nosce bene le moto Yamaha.
1. Vite di fermo dell’acceleratore
Regime di minimo standard:
950 ~ 1.050 giri/min
a. Gioco
H_5el_Periodic.fm Page 12 Friday, July 2, 1999 11:11 AM
