2000 YAMAHA XT600E Betriebsanleitungen (in German)

1-1
Das Motorrad ist ein faszinierendes Fahrzeug. Es vermittelt ein unvergleichliches GefŸhl von Freiheit und StŠrke.
Allerdings zeigt es seinem Benutzer auch Grenzen auf, die akzeptiert werden mŸssen. Selbst das beste Motor-
rad kann die physikalischen Gesetze nicht au§er Kraft setzen.
FŸr guten Werterhalt und einwandfreie Funktion des Fahrzeugs sind regelmŠ§ige Pflege und Wartung unerlŠ§-
lich. Und was fŸr das Fahrzeug gilt, trifft auch fŸr den Fahrer zu: Nur gesund, ausgeschlafen und absolut fit sind
wir in der Lage, unser Fahrzeug zu beherrschen. Medikamente, Aufputschmittel und Alkohol sind selbstverstŠnd-
lich tabu. Beim Zweirad kommt es Ð noch mehr als beim Auto Ð darauf an, da§ der Fahrer jederzeit in absoluter
Hšchstform ist. Durch Alkohol steigt die Risikobereitschaft stark an. Deshalb ist er auch bereits in kleinen Men-
gen gefŠhrlich.
Optimale Schutzkleidung gehšrt zweifellos zum Motorradfahren wie der Sicherheitsgurt zum Autofahren. Ein voll-
stŠndiger Schutzanzug (Lederkombi oder zerrei§fester Textilanzug mit Protektoren), robuste Stiefel, spezielle
Motorrad-Handschuhe und ein geprŸfter, perfekt sitzender Helm sind obligatorisch. Aber Vorsicht: HŠufig verfŸhrt
sehr gute Schutzkleidung zu leichtsinnigen Fahrmanšvern. Insbesondere durch den Vollvisierhelm und einen
starken Lederanzug entsteht ein trŸgerisches Schutz- und SicherheitsgefŸhl. Man glaubt, unverletzlich zu sein.
Vergessen Sie aber nicht: Der Motorradfahrer hat keine Knautschzone. Wer seine GefŸhle nicht selbstkritisch
kontrolliert, lŠuft Gefahr, risikoreicher und vor allem schneller zu fahren als gesund ist. Dies gilt insbesondere bei
Regenwetter. Der gute Motorradfahrer fŠhrt vorausschauend, souverŠn und defensiv! Er verhindert UnfŠlle, auch
wenn andere Verkehrsteilnehmer Fehler begehen.
Gute Fahrt!
GW000015
QSicherheit hat Vorfahrt
1
2
3
4
5
6
7
8
94PT-9-G6 1~5 12/27/00 1:48 PM Page 8

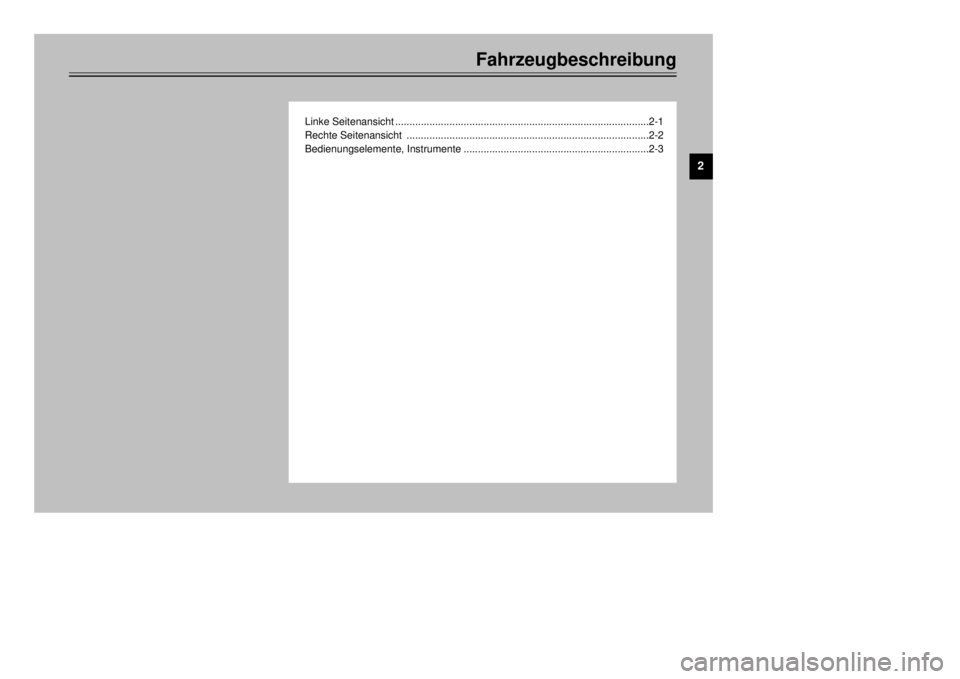

Fahrzeugbeschreibung
Linke Seitenansicht.........................................................................................2-1
Rechte Seitenansicht .....................................................................................2-2
Bedienungselemente, Instrumente.................................................................2-3
2
4PT-9-G6 1~5 12/27/00 1:48 PM Page 9

GAU00026
Fahrzeugbeschreibung
12
3
4
5
6
7
8
9
2-1
1.Scheinwerfer(Seite 6-29)
2.Kraftstoffhahn(Seite 3-7)
3.Batterie(Seite 6-28)
4.Bordwerkzeug(Seite 6-1)
5.Helmhalter(Seite 3-9)6.Einstellmutter (Federvorspannung)(Seite 3-10)
7.Sicherung(Seite 6-28)
8.Chokehebel(Seite 3-8)
9.Fu§schalthebel(Seite 3-5)
1
2
3
45
6
7 8 9
Linke Seitenansicht
4PT-9-G6 1~5 12/27/00 1:48 PM Page 10

Fahrzeugbeschreibung
12
3
4
5
6
7
8
9
2-2
10.Luftfilter(Seite 6-12)
11.…lfilter(Seite 6-11)
12.…ltank-Schraubverschlu§/Me§stab(Seite 6-10)
13.Fu§bremshebel(Seite 3-5, 6-19)
10
11
13
12
Rechte Seitenansicht
4PT-9-G6 1~5 12/27/00 1:48 PM Page 11

12
3
4
5
6
7
8
9
GAU00026
Fahrzeugbeschreibung
2-3
14.Kupplungshebel(Seite 3-4, 6-18)
15.Lenkerarmatur links(Seite 3-3)
16.Tachometer(Seite 3-2)
17.ZŸnd-/Lenkschlo§(Seite 3-1)
18.Drehzahlmesser(Seite 3-3)19.Lenkerarmatur rechts(Seite 3-4)
20.Handbremshebel(Seite 3-5, 6-18)
21.Gasdrehgriff(Seite 6-24)
22.Tankverschlu§(Seite 3-6)
14
15161718
1920
21 22
Bedienungselemente, Instrumente
4PT-9-G6 1~5 12/27/00 1:48 PM Page 12

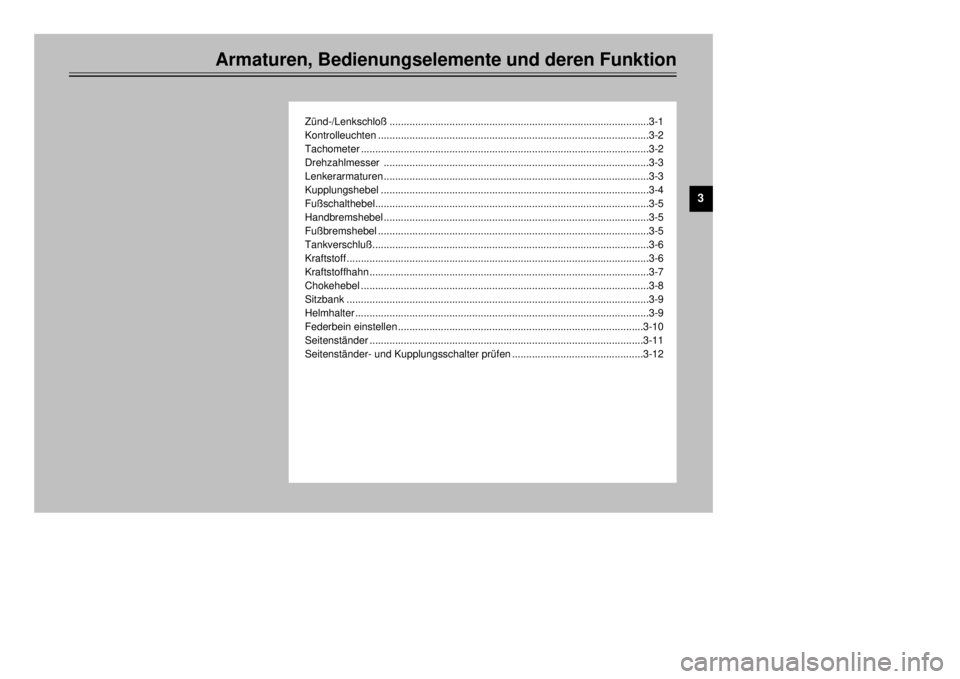

Armaturen, Bedienungselemente und deren Funktion
ZŸnd-/Lenkschlo§...........................................................................................3-1
Kontrolleuchten...............................................................................................3-2
Tachometer.....................................................................................................3-2
Drehzahlmesser .............................................................................................3-3
Lenkerarmaturen.............................................................................................3-3
Kupplungshebel..............................................................................................3-4
Fu§schalthebel................................................................................................3-5
Handbremshebel.............................................................................................3-5
Fu§bremshebel...............................................................................................3-5
Tankverschlu§.................................................................................................3-6
Kraftstoff..........................................................................................................3-6
Kraftstoffhahn..................................................................................................3-7
Chokehebel.....................................................................................................3-8
Sitzbank..........................................................................................................3-9
Helmhalter.......................................................................................................3-9
Federbein einstellen......................................................................................3-10
SeitenstŠnder................................................................................................3-11
SeitenstŠnder- und Kupplungsschalter prŸfen..............................................3-12
3
4PT-9-G6 1~5 12/27/00 1:48 PM Page 13

3-1
ON (Zündung ein)
OFF
(Zündung aus)
LOCK
P (Parken) (Lenker
verriegelt)
GAU00029
ZŸnd-/Lenkschlo§Das ZŸndschlo§ schaltet die ZŸndung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die
einzelnen SchlŸsselstellungen sind nach-
folgend beschrieben.
GAU00036
ON
Die ZŸndung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
SchlŸssel lŠ§t sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausge-
schaltet, und der SchlŸssel kann abgezo-
gen werden.
EAU00042
LOCK
In dieser ZŸndschlo§stellung ist der Len-
ker verriegelt. Alle Stromkreise sind aus-
geschaltet, und der SchlŸssel kann abge-
zogen werden.
Zum Verriegeln den Lenker bis zum An-
schlag nach links drehen, den ZŸnd-
schlŸssel in Position ãOFFÒ hineindrŸcken
und auf ãLOCKÒ drehen.
Zum Entriegeln den ZŸndschlŸssel nach
ãOFFÒ drehen.
GW000016
WDen SchlŸssel niemals auf ãOFFÒ oder
ãLOCKÒ drehen, wŠhrend das Fahr-
zeug in Bewegung ist. Das dadurch
bewirkte Ausschalten der Stromkreise
kšnnte zu einem Verlust der Fahrzeug-
kontrolle und mšglicherweise zu ei-
nem Unfall fŸhren.
GAU01590
.
(Parken)
In dieser ZŸndschlo§stellung ist der Len-
ker verriegelt. Die Parkbeleuchtung, be-
stehend aus Standlicht vorn und RŸck-
licht, ist eingeschaltet. Die anderen
elektrischen Systeme sind ausgeschaltet.
(Bei einer langen Standzeit in der Posi-
tion ã.
Ò kann die eingeschaltete Park-
beleuchtung die Batterie entladen.)
Zuerst den Lenker verriegeln, dann den
SchlŸssel auf ã
.
Ò drehen. Der SchlŸssel
lŠ§t sich in dieser Stellung abziehen.
GAU00027
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
12
1.HineindrŸcken.2.Drehen.
4PT-9-G6 1~5 12/27/00 1:48 PM Page 14

3-2
12
3&
5
N
GAU00056
Kontrolleuchten
GAU00057
Blinker-Kontrolleuchte ã5Ò
Die Kontrolleuchte blinkt, wenn der
Blinkerschalter betŠtigt wird.
GAU00061
Leerlauf-Kontrolleuchte ãNÒ
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befin-
det.
GAU00063
Fernlicht-Kontrolleuchte ã&Ò
Die Kontrolleuchte brennt bei eingeschal-
tetem Fernlicht.
GAU00095
TachometerZum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen TageskilometerzŠhler auf. Der
TageskilometerzŠhler kann mit dem
RŸckstellknopf auf Null zurŸckgesetzt
werden. Damit kann z. B. die durch-
schnittliche Reichweite einer TankfŸllung
ermittelt werden, was die Planung von
Tankintervallen erlaubt.
1.Fernlicht-Kontrolleuchte ã&Ò
2.Leerlauf-Kontrolleuchte ãNÒ
3.Blinker-Kontrolleuchte ã5Ò
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
1
2
4
3
1.Tachometer
2.KilometerzŠhler
3.TageskilometerzŠhler
4RŸckstellknopf
