MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6
PAU00773
Lubrificação do cabo e do punho
do aceleradorA montagem do punho do acelerador deve
ser lubrificada ao mesmo tempo que o ca-
bo, dado ser necessário retirar o punho
para se atingir a extremidade do cabo. De-
pois de retirar os parafusos, segure a extre-
midade do cabo voltada para cima e deixe
escorrer algumas gotas de lubrificante ao
longo dele. Com o punho do acelerador
desmontado, unte a sua superfície metálica
com um lubrificante de amplo uso adequa-
do.
PAU02984
Lubrificação dos pedais do
travão e de mudança de
velocidadeLubrifique as articulações.
PAU02985
Lubrificação das alavancas do
travão e da embraiagemLubrifique as articulações.
Lubrificante recomendado:
Óleo para motorLubrificante recomendado:
Óleo para motor
P_5ea_Periodic.fm Page 21 Wednesday, September 1, 1999 9:24 AM
Page 66 of 95
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6
PAU02965

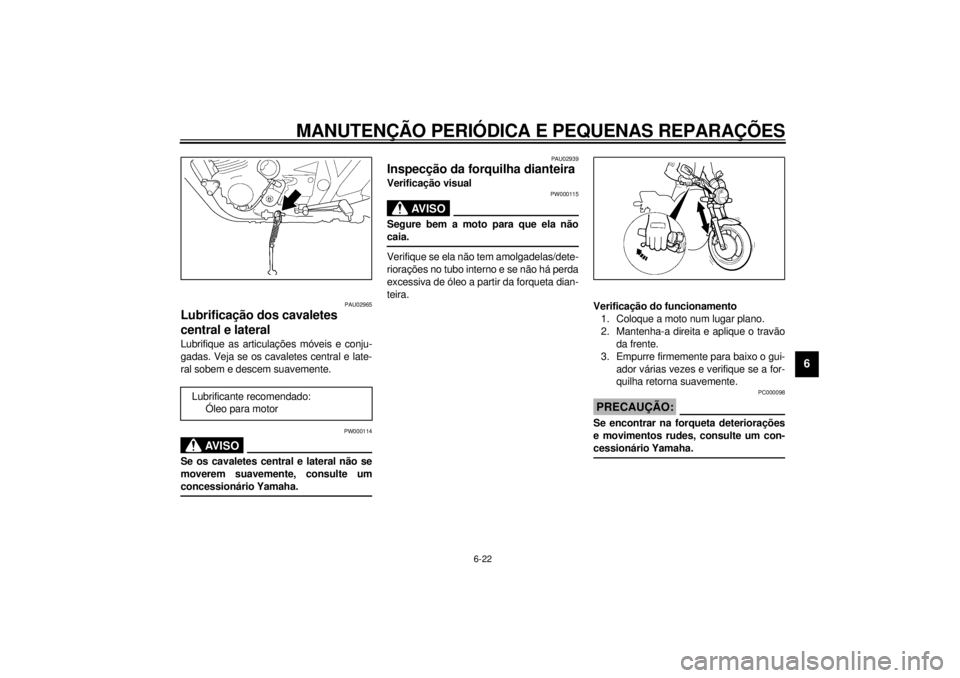

Lubrificação dos cavaletes
central e lateralLubrifique as articulações móveis e conju-
gadas. Veja se os cavaletes central e late-
ral sobem e descem suavemente.
PW000114
AV I S O
@ Se os cavaletes central e lateral não se
moverem suavemente, consulte um
concessionário Yamaha. @
PAU02939
Inspecção da forquilha dianteiraVerificação visual
PW000115
AV I S O
@ Segure bem a moto para que ela não
caia. @Verifique se ela não tem amolgadelas/dete-
riorações no tubo interno e se não há perda
excessiva de óleo a partir da forqueta dian-
teira.
Verificação do funcionamento
1. Coloque a moto num lugar plano.
2. Mantenha-a direita e aplique o travão
da frente.
3. Empurre firmemente para baixo o gui-
ador várias vezes e verifique se a for-
quilha retorna suavemente.
PC000098
PRECAUÇÃO:@ Se encontrar na forqueta deteriorações
e movimentos rudes, consulte um con-
cessionário Yamaha. @
Lubrificante recomendado:
Óleo para motor
P_5ea_Periodic.fm Page 22 Wednesday, September 1, 1999 9:24 AM
Page 67 of 95
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6
PAU00794
Inspecção da direcçãoInspeccione periodicamente o estado da di-
recção. Casquilhos gastos ou frouxos po-
dem ser perigosos. Coloque um suporte
por baixo do motor para levantar a roda da
frente do solo. Segure a extremidade inferi-
or da forqueta da frente e procure movê-la
para a frente e para trás. Se sentir alguma
folga, peça a um concessionário Yamaha
para verificar e afinar a direcção. Será mais
fácil fazer a verificação se desmontar a
roda da frente.
PW000115
AV I S O
@ Segure bem a moto para que ela não
caia. @
PAU01144
Rolamentos das rodasSe houver folga no cubo da roda da frente
ou de trás ou se a roda não rodar regular-
mente, peça a um concessionário Yamaha
para inspeccionar os rolamentos das ro-
das.
PAU01271
BateriaEsta moto está equipada com uma bateria
do tipo “vedada”. Por isso não é necessário
verificar o electrólito nem encher a bateria
com água destilada.l
Se lhe parecer que a bateria está des-
carregada, consulte um concessioná-
rio Yamaha.
l
Caso a moto esteja equipada com
acessórios eléctricos opcionais, a ba-
teria tenderá a descarregar-se mais
rapidamente. Lembre-se, portanto, de
recarregá-la periodicamente.
P_5ea_Periodic.fm Page 23 Wednesday, September 1, 1999 9:24 AM
Page 68 of 95
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
PW000116
AV I S O
@ O electrólito da bateria é venenoso e pe-
rigoso, podendo causar graves queima-
duras, etc. Contém ácido sulfúrico. Evite
qualquer contacto com a pele, os olhos
ou a roupa.
ANTÍDOTO:l
EXTERNO: Lave com água sob
pressão.
l
INTERNO: Beba grande quantidade
de água ou de leite. Continue com
leite de magnésia, ovos batidos ou
óleo vegetal. Chame imediatamente
o médico.
l
OLHOS: Pulverize com água duran-
te 15 minutos e consulte imediata-
mente o médico.
As baterias produzem gases explosivos.
Não aproxime da bateria, velas, chamas,
cigarros, etc. Ventile quando carregar a
bateria ou quando o fizer num lugar fe-
chado. Proteja sempre os olhos quando
trabalhar perto de baterias.
MANTÊ-LAS FORA DO ALCANCE DAS
CRIANÇAS.
@
Armazenamento da bateria
Se não for utilizar a moto durante um mês
ou mais, retire a bateria, recarregue-a com-
pletamente e guarde-a num lugar fresco e
escuro. Recarregue-a completamente an-
tes de a reinstalar.
PC000102
PRECAUÇÃO:@ l
Recarregue completamente a bate-
ria antes de armazená-la. O armaze-
namento de uma bateria
descarregada pode causar avarias
permanentes na mesma.
l
Utilize um carregador de bateria
projectado para baterias do tipo ve-
dadas (MF). A utilização de um car-
regador de bateria convencional
causará avarias na bateria. Caso
não possua um carregador de bate-
ria do tipo vedado, contacte o seu
concessionário Yamaha.
l
Certifique-se sempre de que as li-
gações estão correctas quando da
instalação da bateria.
@
P_5ea_Periodic.fm Page 24 Wednesday, September 1, 1999 9:24 AM
Page 69 of 95
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
PAU01470

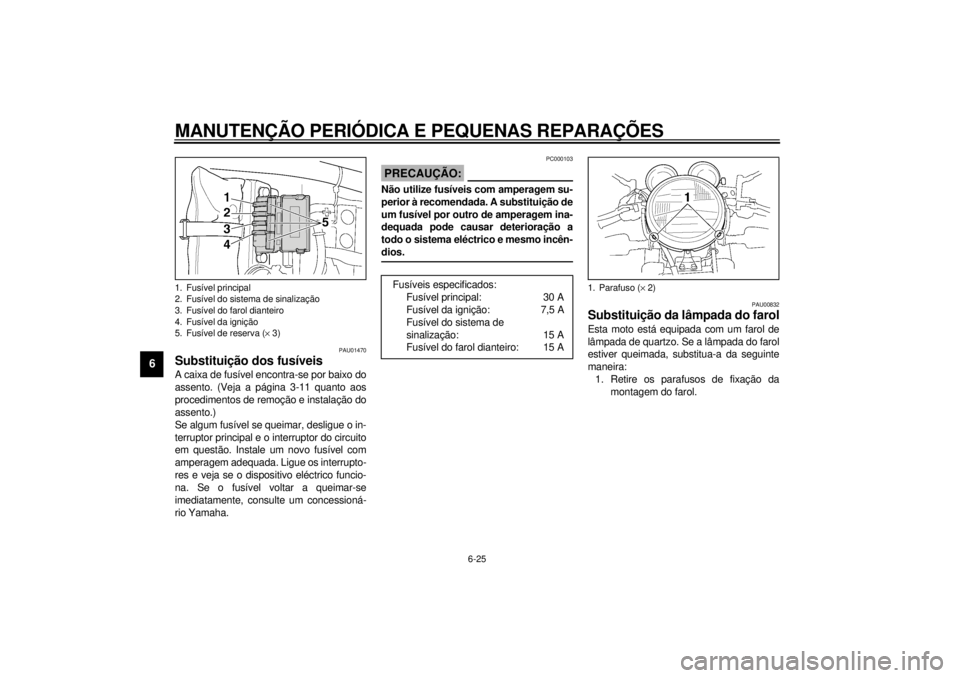

Substituição dos fusíveisA caixa de fusível encontra-se por baixo do
assento. (Veja a página 3-11 quanto aos
procedimentos de remoção e instalação do
assento.)
Se algum fusível se queimar, desligue o in-
terruptor principal e o interruptor do circuito
em questão. Instale um novo fusível com
amperagem adequada. Ligue os interrupto-
res e veja se o dispositivo eléctrico funcio-
na. Se o fusível voltar a queimar-se
imediatamente, consulte um concessioná-
rio Yamaha.
PC000103
PRECAUÇÃO:@ Não utilize fusíveis com amperagem su-
perior à recomendada. A substituição de
um fusível por outro de amperagem ina-
dequada pode causar deterioração a
todo o sistema eléctrico e mesmo incên-
dios. @
PAU00832
Substituição da lâmpada do farolEsta moto está equipada com um farol de
lâmpada de quartzo. Se a lâmpada do farol
estiver queimada, substitua-a da seguinte
maneira:
1. Retire os parafusos de fixação da
montagem do farol.
1. Fusível principal
2. Fusível do sistema de sinalização
3. Fusível do farol dianteiro
4. Fusível da ignição
5. Fusível de reserva (´ 3)
Fusíveis especificados:
Fusível principal: 30 A
Fusível da ignição: 7,5 A
Fusível do sistema de
sinalização: 15 A
Fusível do farol dianteiro: 15 A
1. Parafuso (´ 2)
P_5ea_Periodic.fm Page 25 Wednesday, September 1, 1999 9:24 AM
Page 70 of 95
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6

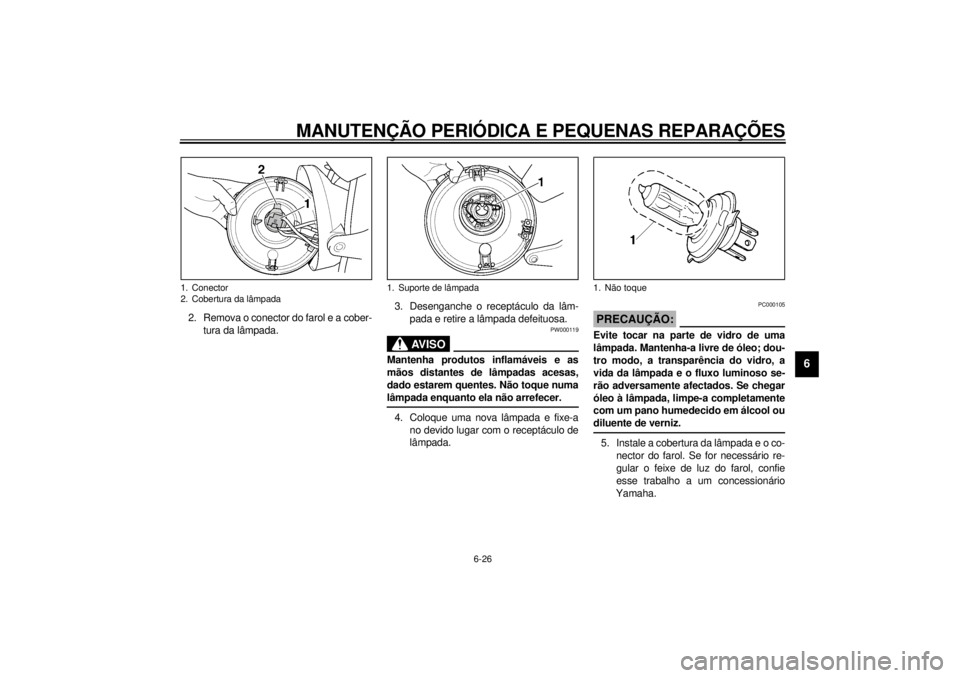

2. Remova o conector do farol e a cober-
tura da lâmpada.3. Desenganche o receptáculo da lâm-
pada e retire a lâmpada defeituosa.
PW000119
AV I S O
@ Mantenha produtos inflamáveis e as
mãos distantes de lâmpadas acesas,
dado estarem quentes. Não toque numa
lâmpada enquanto ela não arrefecer. @4. Coloque uma nova lâmpada e fixe-a
no devido lugar com o receptáculo de
lâmpada.
PC000105
PRECAUÇÃO:@ Evite tocar na parte de vidro de uma
lâmpada. Mantenha-a livre de óleo; dou-
tro modo, a transparência do vidro, a
vida da lâmpada e o fluxo luminoso se-
rão adversamente afectados. Se chegar
óleo à lâmpada, limpe-a completamente
com um pano humedecido em álcool ou
diluente de verniz. @5. Instale a cobertura da lâmpada e o co-
nector do farol. Se for necessário re-
gular o feixe de luz do farol, confie
esse trabalho a um concessionário
Yamaha.
1. Conector
2. Cobertura da lâmpada
1. Suporte de lâmpada
1. Não toque
P_5ea_Periodic.fm Page 26 Wednesday, September 1, 1999 9:24 AM
Page 71 of 95
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
PAU00856*

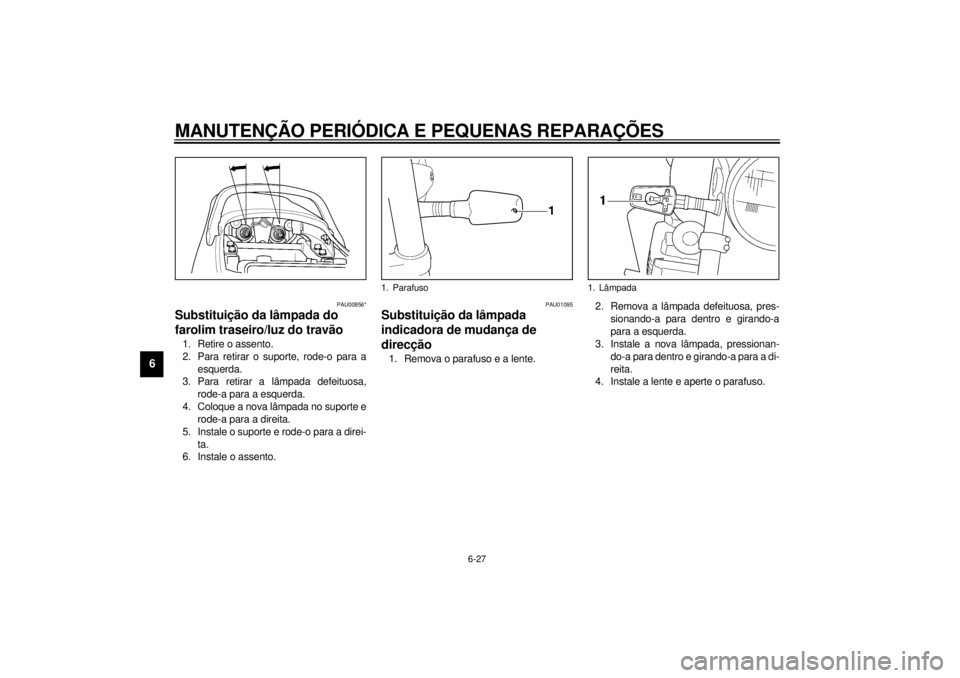

Substituição da lâmpada do
farolim traseiro/luz do travão1. Retire o assento.
2. Para retirar o suporte, rode-o para a
esquerda.
3. Para retirar a lâmpada defeituosa,
rode-a para a esquerda.
4. Coloque a nova lâmpada no suporte e
rode-a para a direita.
5. Instale o suporte e rode-o para a direi-
ta.
6. Instale o assento.
PAU01095
Substituição da lâmpada
indicadora de mudança de
direcção1. Remova o parafuso e a lente.2. Remova a lâmpada defeituosa, pres-
sionando-a para dentro e girando-a
para a esquerda.
3. Instale a nova lâmpada, pressionan-
do-a para dentro e girando-a para a di-
reita.
4. Instale a lente e aperte o parafuso.1. Parafuso
1. Lâmpada
P_5ea_Periodic.fm Page 27 Wednesday, September 1, 1999 9:24 AM
Page 72 of 95
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
PAU00869

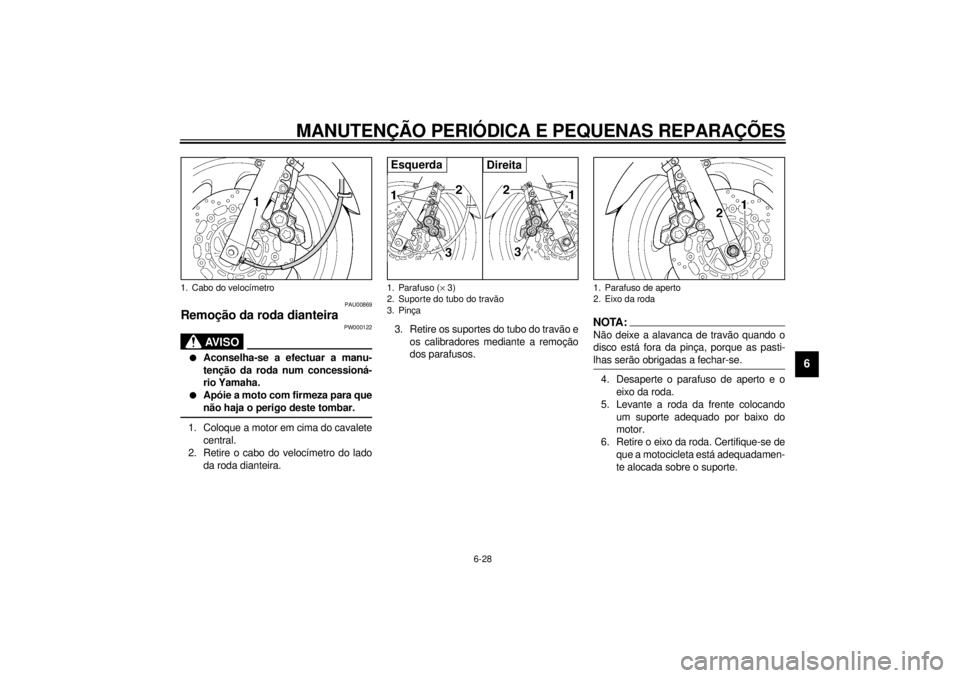

Remoção da roda dianteira
PW000122
AV I S O
@ l
Aconselha-se a efectuar a manu-
tenção da roda num concessioná-
rio Yamaha.
l
Apóie a moto com firmeza para que
não haja o perigo deste tombar.
@1. Coloque a motor em cima do cavalete
central.
2. Retire o cabo do velocímetro do lado
da roda dianteira.3. Retire os suportes do tubo do travão e
os calibradores mediante a remoção
dos parafusos.
NOTA:@ Não deixe a alavanca de travão quando o
disco está fora da pinça, porque as pasti-
lhas serão obrigadas a fechar-se. @4. Desaperte o parafuso de aperto e o
eixo da roda.
5. Levante a roda da frente colocando
um suporte adequado por baixo do
motor.
6. Retire o eixo da roda. Certifique-se de
que a motocicleta está adequadamen-
te alocada sobre o suporte.
1. Cabo do velocímetro
1. Parafuso (´ 3)
2. Suporte do tubo do travão
3. PinçaEsquerda
Direita
1. Parafuso de aperto
2. Eixo da roda
