2000 YAMAHA XJ900S Instructieboekje (in Dutch)

TECHNISCHE GEGEVENS
8-3
8
Luchtdruk (koude band)
Belasting tot 90 kg*
Voor 225 kPa (2,25 kg/cm
2, 2,25 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
90 kg ~ Maximale
belasting*
Voor 250 kPa (2,50 kg/cm2, 2,50 bar)
Achter 290 kPa (2,90 kg/cm2, 2,90 bar)
Bij rijden met hoge
snelheid
Voor 250 kPa (2,50 kg/cm2, 2,50 bar)
Achter 290 kPa (2,90 kg/cm2, 2,90 bar)
* Belasting is het totale gewicht van bagage, bestuurder,
passagier en accessoires.
Wielen
Voor
Type Gegoten
Bandenmaat 17 ´ MT 3,00
Achter
Type Gegoten
Bandenmaat 17 ´ MT 4,00Remmen
Voor
Type Dubbele schijfrem
Bediening Bediening met de rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Bediening met de rechtervoet
Vloeistof DOT 4
Wielophanging
Voor
Type Teleskoopvork
Achter
Type Zwaaiarm (gekoppelde
ophanging)
Schokdempers
Voor Schroefveer / oliegedempt
Achter Gas-schroefveer / oliegedempt
Veerweg
Voor 140 mm
Achter 110 mm

TECHNISCHE GEGEVENS
8-4
8
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Type Wisselstroom-dynamo
Standaard
vermogen 13,5 V, 34 A @ 5.000 tpm
Accu
Type YTX14-BS
Gloeilampen,
capaciteit 12 V, 12 AH
Type koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage ´ aantal
Koplamp 12 V, 60/55 W ´ 1
Achterlicht/remlicht 12 V, 5/21 W ´ 2
Parkeerlicht 12 V, 4 W ´ 1
Richtingaanwijzerlamp 12 V, 21 W ´ 4
Meter-verlichting 12 V, 3,4 W ´ 4
Vrijstand-kontrolelampje 12 V, 3,4 W ´ 1
Grootlicht-kontrolelampje 12 V, 3,4 W ´ 1
Oliepeil-kontrolelampje 12 V, 3,4 W ´ 1
Richtingsaanwijzer-
kontrolelampje 12 V, 3,4 W ´ 2
Brandstofpeil-
waarschuwingslampje 12 V, 3,4 W ´ 1Zekering
Hoofdzekering 30 A
Signaalsysteemzekering 20 A
Koplampzekering 15 A
Waarschuwingslichtenzeke-
ring 10 A
Ontstekingszekering 10 A
Klokzekering 10 A

9
INFORMATIE VOOR DE CONSUMENT
Identifikatie-nummer........................................................................... 9-1
Identifikatienummer van de sleutel ..................................................... 9-1
Motorfiets-identifikatienummer ........................................................... 9-1
Modelplaatje ....................................................................................... 9-2

9-1
9
DAU01039
9-INFORMATIE VOOR DE CONSUMENT
DAU02944
Identifikatie-nummerSchrijf het sleutel-identifikatienummer, het
voertuignummer en de informatie op het
modelplaatje op in de daarvoor bestemde
ruimtes, voor het geval u nieuwe onderde-
len wilt bestellen bij uw Yamaha dealer of
voor het geval uw motorfiets gestolen
wordt.
1. IDENTIFIKATIENUMMER VAN DE
SLEUTEL:CA-02D2. VOERTUIGNUMMER:CA-02D3. INFORMATIE OP HET MODEL-
PLAATJE:CA-01DDAU01041
Identifikatienummer van de
sleutelHet identifikatienummer van de sleutel is in
het plaatje van de sleutel ingeslagen.
Schrijf dit nummer op in de daarvoor be-
stemde ruimte, voor het geval u een nieuwe
sleutel nodig heeft.
DAU01043
Motorfiets-identifikatienummerHet motorfiets-identifikatienummer is inge-
slagen in de bovenstang van de voorvork.
Noteer dit nummer in de hiervoor bestemde
ruimte.OPMERKING:@ Het motorfiets-identifikatienummer is het of-
ficiële identifikatienummer van uw motor-
fiets en dient gebruikt te worden voor het
registreren van uw motorfiets bij de daar-
voor bevoegde autoriteiten. @
1. Identifikatienummer van de sleutel
1. Motorfiets-identifikatienummer

INFORMATIE VOOR DE CONSUMENT9-2
9
DAU01050
ModelplaatjeHet modelplaatje is gemonteerd op het fra-
me, onder het zadel. (Zie blz. 3-15 voor het
verwijderen van het zadel.) Schrijf de infor-
matie van het modelplaatje op in de daar-
voor bestemde ruimte. Deze informatie zult
u nodig hebben wanneer u nieuwe onder-
delen wilt bestellen bij uw Yamaha hande-
laar.1. Modelplaatje

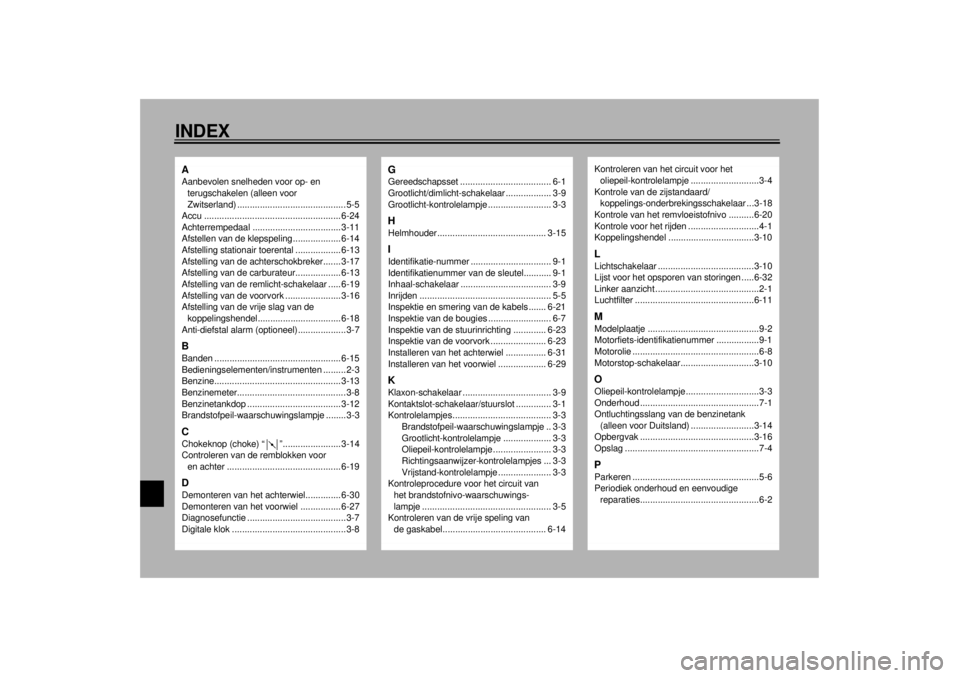

10-INDEXAAanbevolen snelheden voor op- en
terugschakelen (alleen voor
Zwitserland) ........................................... 5-5
Accu ...................................................... 6-24
Achterrempedaal ................................... 3-11
Afstellen van de klepspeling ................... 6-14
Afstelling stationair toerental .................. 6-13
Afstelling van de achterschokbreker....... 3-17
Afstelling van de carburateur.................. 6-13
Afstelling van de remlicht-schakelaar ..... 6-19
Afstelling van de voorvork ...................... 3-16
Afstelling van de vrije slag van de
koppelingshendel................................. 6-18
Anti-diefstal alarm (optioneel)...................3-7BBanden .................................................. 6-15
Bedieningselementen/instrumenten .........2-3
Benzine.................................................. 3-13
Benzinemeter........................................... 3-8
Benzinetankdop ..................................... 3-12
Brandstofpeil-waarschuwingslampje ........3-3CChokeknop (choke) “ ”....................... 3-14
Controleren van de remblokken voor
en achter ............................................. 6-19DDemonteren van het achterwiel.............. 6-30
Demonteren van het voorwiel ................ 6-27
Diagnosefunctie .......................................3-7
Digitale klok .............................................3-8
GGereedschapsset .................................... 6-1
Grootlicht/dimlicht-schakelaar .................. 3-9
Grootlicht-kontrolelampje ......................... 3-3HHelmhouder........................................... 3-15IIdentifikatie-nummer ................................ 9-1
Identifikatienummer van de sleutel........... 9-1
Inhaal-schakelaar .................................... 3-9
Inrijden .................................................... 5-5
Inspektie en smering van de kabels ....... 6-21
Inspektie van de bougies ......................... 6-7
Inspektie van de stuurinrichting ............. 6-23
Inspektie van de voorvork ...................... 6-23
Installeren van het achterwiel ................ 6-31
Installeren van het voorwiel ................... 6-29KKlaxon-schakelaar ................................... 3-9
Kontaktslot-schakelaar/stuurslot .............. 3-1
Kontrolelampjes....................................... 3-3
Brandstofpeil-waarschuwingslampje .. 3-3
Grootlicht-kontrolelampje ................... 3-3
Oliepeil-kontrolelampje ....................... 3-3
Richtingsaanwijzer-kontrolelampjes ... 3-3
Vrijstand-kontrolelampje ..................... 3-3
Kontroleprocedure voor het circuit van
het brandstofnivo-waarschuwings-
lampje ................................................... 3-5
Kontroleren van de vrije speling van
de gaskabel......................................... 6-14
Kontroleren van het circuit voor het
oliepeil-kontrolelampje ...........................3-4
Kontrole van de zijstandaard/
koppelings-onderbrekingsschakelaar ...3-18
Kontrole van het remvloeistofnivo ..........6-20
Kontrole voor het rijden ............................4-1
Koppelingshendel ..................................3-10LLichtschakelaar ......................................3-10
Lijst voor het opsporen van storingen .....6-32
Linker aanzicht .........................................2-1
Luchtfilter ...............................................6-11MModelplaatje ............................................9-2
Motorfiets-identifikatienummer .................9-1
Motorolie ..................................................6-8
Motorstop-schakelaar.............................3-10OOliepeil-kontrolelampje.............................3-3
Onderhoud ...............................................7-1
Ontluchtingsslang van de benzinetank
(alleen voor Duitsland) .........................3-14
Opbergvak .............................................3-16
Opslag .....................................................7-4PParkeren ..................................................5-6
Periodiek onderhoud en eenvoudige
reparaties...............................................6-2

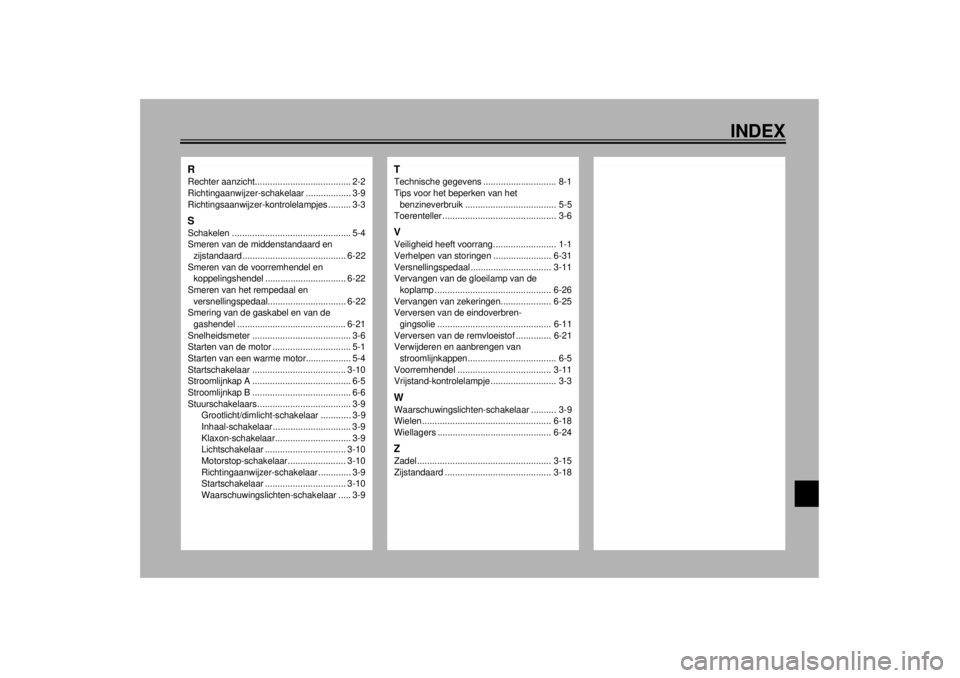

INDEX
RRechter aanzicht...................................... 2-2
Richtingaanwijzer-schakelaar .................. 3-9
Richtingsaanwijzer-kontrolelampjes ......... 3-3SSchakelen ............................................... 5-4
Smeren van de middenstandaard en
zijstandaard ......................................... 6-22
Smeren van de voorremhendel en
koppelingshendel ................................ 6-22
Smeren van het rempedaal en
versnellingspedaal............................... 6-22
Smering van de gaskabel en van de
gashendel ........................................... 6-21
Snelheidsmeter ....................................... 3-6
Starten van de motor ............................... 5-1
Starten van een warme motor.................. 5-4
Startschakelaar ..................................... 3-10
Stroomlijnkap A ....................................... 6-5
Stroomlijnkap B ....................................... 6-6
Stuurschakelaars..................................... 3-9
Grootlicht/dimlicht-schakelaar ............ 3-9
Inhaal-schakelaar ............................... 3-9
Klaxon-schakelaar.............................. 3-9
Lichtschakelaar ................................ 3-10
Motorstop-schakelaar....................... 3-10
Richtingaanwijzer-schakelaar ............. 3-9
Startschakelaar ................................ 3-10
Waarschuwingslichten-schakelaar ..... 3-9
TTechnische gegevens ............................. 8-1
Tips voor het beperken van het
benzineverbruik .................................... 5-5
Toerenteller ............................................. 3-6VVeiligheid heeft voorrang......................... 1-1
Verhelpen van storingen ....................... 6-31
Versnellingspedaal ................................ 3-11
Vervangen van de gloeilamp van de
koplamp .............................................. 6-26
Vervangen van zekeringen.................... 6-25
Verversen van de eindoverbren-
gingsolie ............................................. 6-11
Verversen van de remvloeistof .............. 6-21
Verwijderen en aanbrengen van
stroomlijnkappen................................... 6-5
Voorremhendel ..................................... 3-11
Vrijstand-kontrolelampje .......................... 3-3WWaarschuwingslichten-schakelaar .......... 3-9
Wielen ................................................... 6-18
Wiellagers ............................................. 6-24ZZadel..................................................... 3-15
Zijstandaard .......................................... 3-18
