2024 PEUGEOT 308 Manuel du propriétaire (in French)

175
Informations pratiques
7Au branchement du câble de charge sur la prise
domestique, tous les voyants s’allument pendant
un instant.
Si aucun voyant ne s'allume, vérifier le
disjoncteur associé à la prise domestique :
–

Si le disjoncteur s'est coupé, contacter un
professionnel pour vérifier la compatibilité de
l'installation électrique et/ou la réparer

.
–

Si le disjoncteur ne s'est pas coupé, ne plus
utiliser le câble de charge et contacter le Réseau
PEUGEOT

ou un atelier qualifié.
Étiquette du boîtier de
contrôle - Recommandations
Se référer au guide d'utilisation avant
usage.
1.L'utilisation incorrecte de ce câble de charge
peut entraîner un incendie, des dommages
matériels, des blessures graves ou la mort
par électrocution
!
2. Toujours utiliser une prise électrique
correctement raccordée à la Terre et
protégée par un interrupteur différentiel
30
mA.
3. Utiliser toujours une prise électrique
protégée par un disjoncteur adapté à
l'ampérage du circuit électrique. 4.
La prise électrique, la fiche électrique et les
câbles ne doivent pas supporter le poids du
boîtier de contrôle.
5. Ne jamais utiliser ce câble de charge s'il
est défectueux ou présente un quelconque
dommage.
6. Ne jamais tenter de réparer ou d'ouvrir
ce câble de charge. Aucune pièce n'est
réparable : remplacer le câble de charge s'il
est défectueux.
7. Ne jamais immerger ce câble de charge
dans l'eau.
8. Ne jamais utiliser ce câble de charge
avec une rallonge, une prise multiple, un
adaptateur de conversion ou sur une prise
électrique endommagée.
9. Ne pas débrancher la fiche murale pour
arrêter la charge.
10. Stopper immédiatement la charge par le
verrouillage puis déverrouillage avec la clé
à télécommande du véhicule si le câble
de charge ou la prise murale deviennent
brûlants au toucher.
11 . Ce câble de charge comporte des pièces
pouvant produire des arcs électriques
ou des étincelles
: ne pas exposer à des
vapeurs inflammables.
12. N'utiliser ce câble de charge qu'avec des
véhicules de la marque PEUGEOT.
13. Ne jamais brancher ni débrancher la fiche
murale avec les mains mouillées. 14.
Ne pas forcer sur le connecteur s'il est
verrouillé dans le véhicule.
Étiquette du boîtier de contrôle - États des
voyants
État du voyant
Éteint

Allumé

Clignotant

176
Informations pratiques

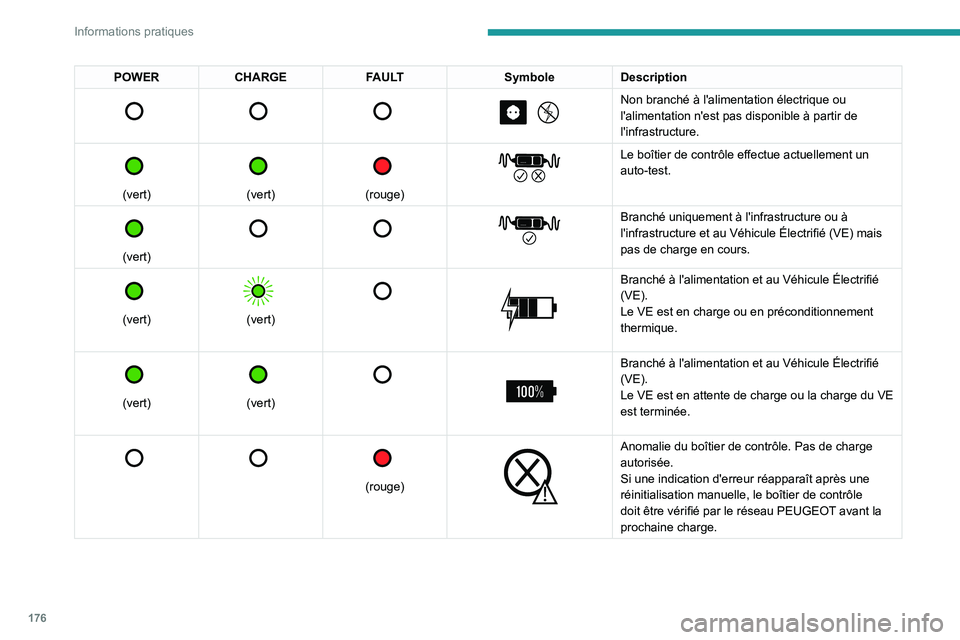

POWERCHARGE FAULT SymboleDescription

Non branché à l'alimentation électrique ou
l'alimentation n'est pas disponible à partir de
l'infrastructure.


(vert)


(vert)


(rouge)


Le boîtier de contrôle effectue actuellement un
auto-test.


(vert)


Branché uniquement à l'infrastructure ou à
l'infrastructure et au Véhicule Électrifié (VE) mais
pas de charge en cours.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en charge ou en préconditionnement
thermique.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en attente de charge ou la charge du VE
est terminée.


(rouge)


Anomalie du boîtier de contrôle. Pas de charge
autorisée.
Si une indication d'erreur réapparaît après une
réinitialisation manuelle, le boîtier de contrôle
doit être vérifié par le réseau PEUGEOT avant la
prochaine charge.

177
Informations pratiques

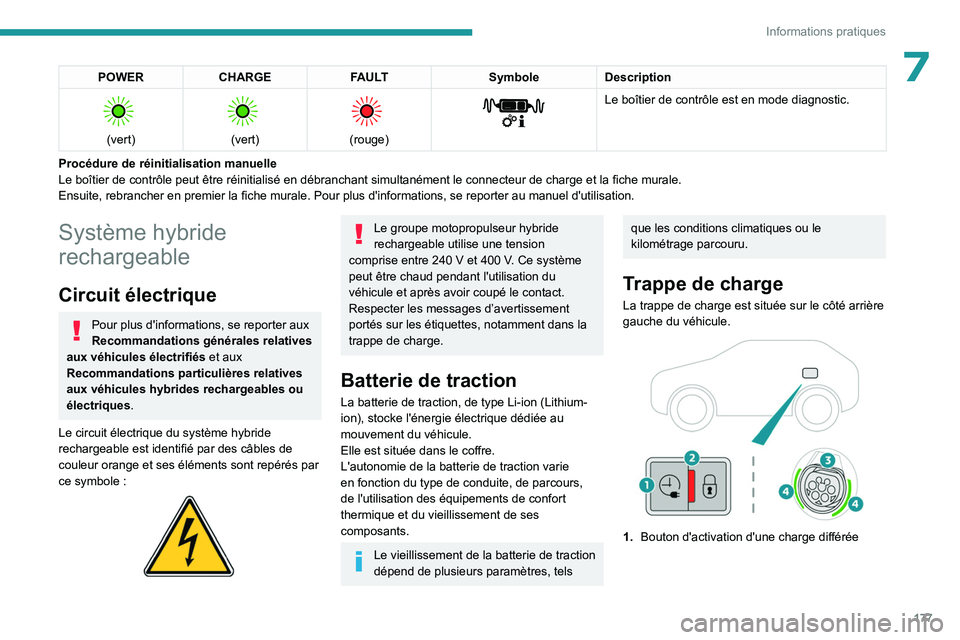

7POWERCHARGE FAULT SymboleDescription

(vert)


(vert)


(rouge)


Le boîtier de contrôle est en mode diagnostic.
Procédure de réinitialisation manuelle
Le boîtier de contrôle peut être réinitialisé en débranchant simultanément le connecteur de charge et la fiche murale.
Ensuite, rebrancher en premier la fiche murale. Pour plus d'informations, se reporter au manuel d'utilisation.
Système hybride
rechargeable
Circuit électrique
Pour plus d'informations, se reporter aux
Recommandations générales relatives
aux véhicules électrifiés et aux
Recommandations particulières relatives
aux véhicules hybrides rechargeables ou
électriques.
Le circuit électrique du système hybride
rechargeable est identifié par des câbles de
couleur orange et ses éléments sont repérés par
ce symbole
:


Le groupe motopropulseur hybride
rechargeable utilise une tension
comprise entre 240
V et 400 V. Ce système
peut être chaud pendant l'utilisation du
véhicule et après avoir coupé le contact.
Respecter les messages d’avertissement
portés sur les étiquettes, notamment dans la
trappe de charge.
Batterie de traction
La batterie de traction, de type Li-ion (Lithium-
ion), stocke l'énergie électrique dédiée au
mouvement du véhicule.
Elle est située dans le coffre.
L'autonomie de la batterie de traction varie
en fonction du type de conduite, de parcours,
de l'utilisation des équipements de confort
thermique et du vieillissement de ses
composants.
Le vieillissement de la batterie de traction
dépend de plusieurs paramètres, tels
que les conditions climatiques ou le
kilométrage parcouru.
Trappe de charge
La trappe de charge est située sur le côté arrière
gauche du véhicule.


1. Bouton d'activation d'une charge différée

178
Informations pratiques

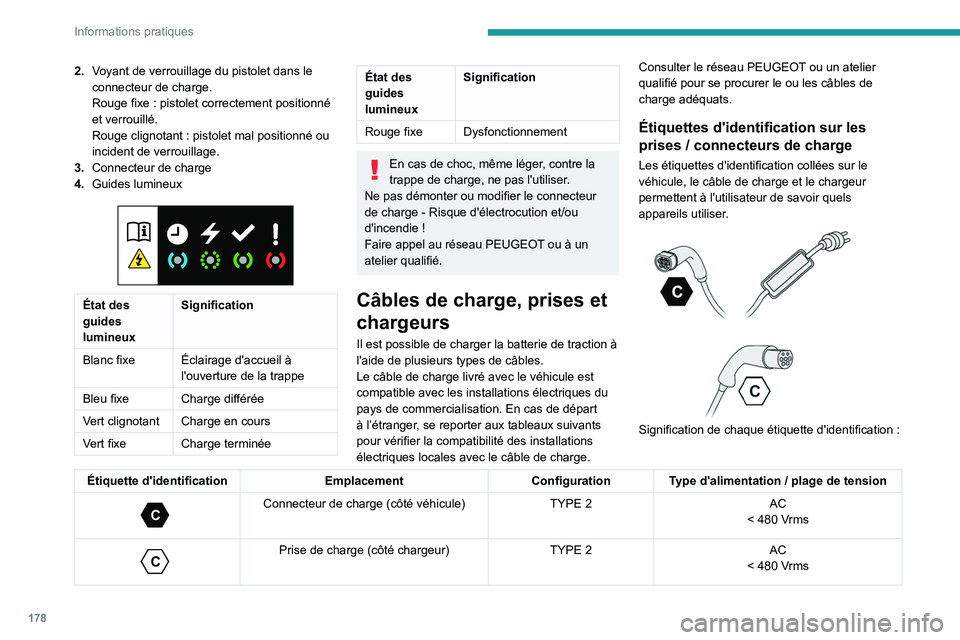

2.Voyant de verrouillage du pistolet dans le
connecteur de charge.
Rouge fixe
: pistolet correctement positionné
et verrouillé.
Rouge clignotant
: pistolet mal positionné ou
incident de verrouillage.
3. Connecteur de charge
4. Guides lumineux


État des
guides
lumineux Signification
Blanc fixe Éclairage d'accueil à
l'ouverture de la trappe
Bleu fixe Charge différée
Vert clignotant Charge en cours
Vert fixe Charge terminée
État des
guides
lumineuxSignification
Rouge fixe Dysfonctionnement
En cas de choc, même léger, contre la
trappe de charge, ne pas l'utiliser.
Ne pas démonter ou modifier le connecteur
de charge
- Risque d'électrocution et/ou
d'incendie
!
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
Câbles de charge, prises et
chargeurs
Il est possible de charger la batterie de traction à
l'aide de plusieurs types de câbles.
Le câble de charge livré avec le véhicule est
compatible avec les installations électriques du
pays de commercialisation. En cas de départ
à l’étranger, se reporter aux tableaux suivants
pour vérifier la compatibilité des installations
électriques locales avec le câble de charge. Consulter le réseau PEUGEOT ou un atelier
qualifié pour se procurer le ou les câbles de
charge adéquats.
Étiquettes d'identification sur les
prises
/ connecteurs de charge
Les étiquettes d'identification collées sur le
véhicule, le câble de charge et le chargeur
permettent à l'utilisateur de savoir quels
appareils utiliser.




Signification de chaque étiquette d'identification :
Étiquette d'identification EmplacementConfigurationType d'alimentation / plage de tension
C
Connecteur de charge (côté véhicule)TYPE 2AC
< 480 Vrms

C
Prise de charge (côté chargeur)TYPE 2AC
< 480 Vrms

179
Informations pratiques
7Types de charge
Type de câbleCompatibilitéCaractéristiques
Câble de charge mode 2 avec boîtier de
contrôle intégré


Étiquette d'identification C sur le connecteur de
charge (côté véhicule). Prise électrique classique (selon pays).


Charge limitée à 10 A
maximum.
Prise de type "Green'Up".


Charge limitée à 16 A maximum.

180
Informations pratiques
Type de câbleCompatibilitéCaractéristiques
Câble de charge mode 3


Étiquettes d'identification C sur le connecteur
de charge (côté véhicule) et sur la prise (côté chargeur). Prise de boîtier de charge accélérée.


Charge limitée à 32 A
maximum.
Boîtier de charge accélérée Wallbox.


Le temps de charge estimatif est indiqué
au combiné d'instruments au
branchement du véhicule. Il varie en fonction
de différents facteurs tels que la température
extérieure ou la qualité de l'alimentation
électrique.
Si la température extérieure est inférieure
à -10
°C, il est recommandé de brancher le
véhicule dès que possible, car le temps de
charge peut augmenter significativement. La
batterie de traction pourrait ne pas se charger
complètement.Câble de charge domestique (mode 2)
Il est impératif de ne pas détériorer le
câble de charge et de le conserver intact.
En cas de détérioration, ne pas l'utiliser et
contacter le réseau PEUGEOT
ou un atelier
qualifié pour le remplacer.
Boîtier de charge accélérée (mode 3)
Ne pas démonter ou modifier le boîtier
de charge accélérée
- Risque d'électrocution
et/ou d'incendie
!
Pour connaître les consignes d'utilisation,
se reporter à la notice du boîtier de charge
accélérée.

181
Informations pratiques

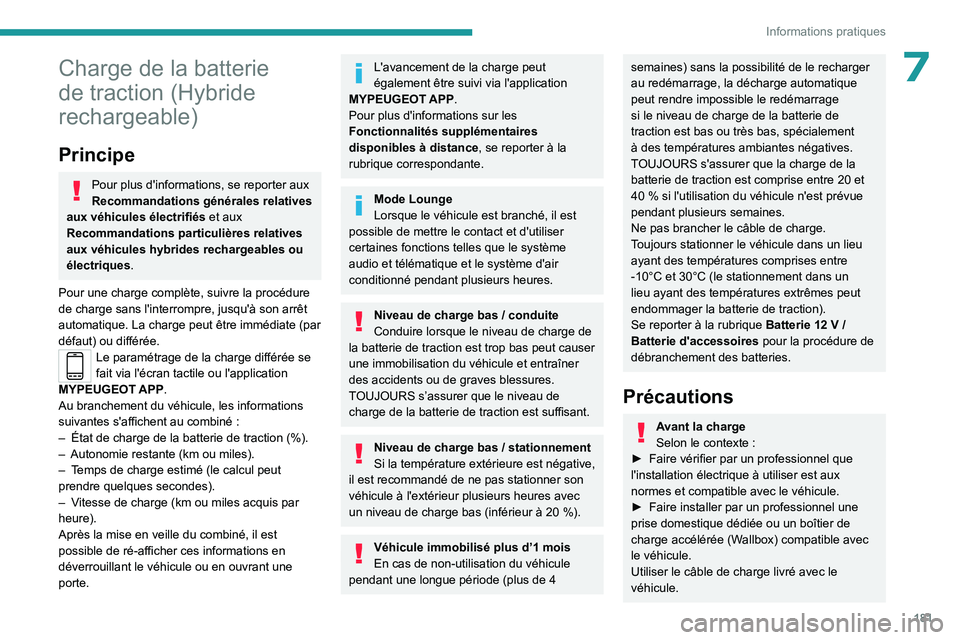

7Charge de la batterie
de traction (Hybride
rechargeable)
Principe
Pour plus d'informations, se reporter aux
Recommandations générales relatives
aux véhicules électrifiés et aux
Recommandations particulières relatives
aux véhicules hybrides rechargeables ou
électriques.
Pour une charge complète, suivre la procédure
de charge sans l'interrompre, jusqu'à son arrêt
automatique. La charge peut être immédiate (par
défaut) ou différée.
Le paramétrage de la charge différée se
fait via l'écran tactile ou l'application
MYPEUGEOT APP.
Au branchement du véhicule, les informations
suivantes s'affichent au combiné
:
–

État de charge de la batterie de traction (%).
–


Autonomie restante (km ou miles).
–


T

emps de charge estimé (le calcul peut
prendre quelques secondes).
–

V

itesse de charge (km ou miles acquis par
heure).
Après la mise en veille du combiné, il est
possible de ré-afficher ces informations en
déverrouillant le véhicule ou en ouvrant une
porte.
L'avancement de la charge peut
également être suivi via l'application
MYPEUGEOT APP.
Pour plus d'informations sur les
Fonctionnalités supplémentaires
disponibles à distance , se reporter à la
rubrique correspondante.
Mode Lounge
Lorsque le véhicule est branché, il est
possible de mettre le contact et d'utiliser
certaines fonctions telles que le système
audio et télématique et le système d'air
conditionné pendant plusieurs heures.
Niveau de charge bas / conduite
Conduire lorsque le niveau de charge de
la batterie de traction est trop bas peut causer
une immobilisation du véhicule et entraîner
des accidents ou de graves blessures.
T
OUJOURS s’assurer que le niveau de
charge de la batterie de traction est suffisant.
Niveau de charge bas / stationnement
Si la température extérieure est négative,
il est recommandé de ne pas stationner son
véhicule à l'extérieur plusieurs heures avec
un niveau de charge bas (inférieur à 20
%).
Véhicule immobilisé plus d’1 mois
En cas de non-utilisation du véhicule
pendant une longue période (plus de 4
semaines) sans la possibilité de le recharger
au redémarrage, la décharge automatique
peut rendre impossible le redémarrage
si le niveau de charge de la batterie de
traction est bas ou très bas, spécialement
à des températures ambiantes négatives.
TOUJOURS s'assurer que la charge de la
batterie de traction est comprise entre 20 et
40 % si l'utilisation du véhicule n'est prévue
pendant plusieurs semaines.
Ne pas brancher le câble de charge.
Toujours stationner le véhicule dans un lieu
ayant des températures comprises entre
-10°C et 30°C (le stationnement dans un
lieu ayant des températures extrêmes peut
endommager la batterie de traction).
Se reporter à la rubrique Batterie 12
V /
Batterie d'accessoires pour la procédure de
débranchement des batteries.
Précautions
Avant la charge
Selon le contexte :
►

Faire vérifier par un professionnel que
l'installation électrique à utiliser est aux
normes et compatible avec le véhicule.
►


Faire installer par un professionnel une
prise domestique dédiée ou un boîtier de
charge accélérée (W

allbox) compatible avec
le véhicule.
Utiliser le câble de charge livré avec le
véhicule.

182
Informations pratiques
Pour plus d'informations, s'adresser au
réseau PEUGEOT ou à un atelier qualifié.
Pendant la charge
Par sécurité, le moteur ne démarre
pas si le câble de charge est branché sur le
connecteur du véhicule. Un avertissement
s'affiche au combiné d'instruments.
Charge en cours, le déverrouillage du
véhicule entraîne l'arrêt de la charge.
Sans action sur un des ouvrants (porte ou
coffre) ou sur le pistolet de charge, le véhicule
se reverrouille au bout de 30
secondes et la
charge reprend automatiquement.
Ne jamais intervenir sous le capot
:
–

Certaines zones restent très chaudes
même une heure après la fin de la charge

-
Risque de brûlure
!
–

Le ventilateur peut se mettre en marche
à tout moment

- Risque de coupure ou
d'étranglement
!
Après la charge
Vérifier la fermeture de la trappe de
charge.
Ne pas laisser le câble branché sur la
prise domestique
- Risque de court-circuit
ou d’électrocution en cas de contact ou
d’immersion dans l’eau
!
Charge différée
Par défaut, l'heure de début de la charge différée
est paramétrée aux alentours de minuit.
Selon équipement, cette heure peut être
modifiée.
Réglages
► Dans l'application Énergie de l'écran
tactile, sélectionner l'onglet Charge.
►

Définir l'heure de début de la charge.
►


Appuyer sur
OK.
Le paramétrage est mémorisé dans le système.
Le paramétrage de la charge différée
s'effectue également depuis un
smartphone via l'application MYPEUGEOT APP.
Pour plus d'informations sur les Fonctionnalités
supplémentaires disponibles à distance , se
reporter à la rubrique correspondante.
Activation
► Après avoir effectué le paramétrage de la
charge différée, brancher le véhicule au matériel
de charge souhaité.
► Dans la minute, appuyer sur ce
bouton dans la trappe pour activer la
charge différée (confirmé par l'allumage des
guides lumineux en bleu).
Procédure de charge
Branchement
► Vérifier avant la charge que le sélecteur de
vitesses est en mode P et le contact coupé,
sinon la charge est impossible.
►

Appuyer sur l'arrière de la trappe de charge
pour l'ouvrir et s'assurer de l’absence de tout
corps étranger sur le connecteur de charge du
véhicule.
Les guides lumineux dans la trappe s'allument
en blanc.
Charge domestique (mode 2)



► Brancher d'abord le câble de charge côté
boîtier sur la prise domestique.
Au branchement, tous les voyants du boîtier de
contrôle s'allument, puis seul le voyant POWER

reste allumé en vert.
