2024 PEUGEOT 308 Manuel du propriétaire (in French)

199
Informations pratiques

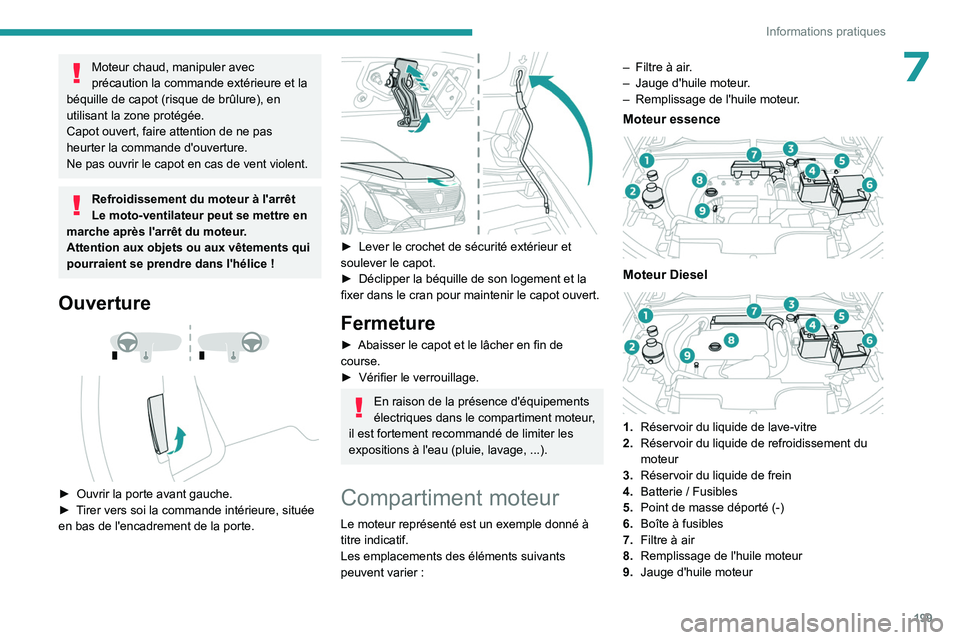

7Moteur chaud, manipuler avec
précaution la commande extérieure et la
béquille de capot (risque de brûlure), en
utilisant la zone protégée.
Capot ouvert, faire attention de ne pas
heurter la commande d'ouverture.
Ne pas ouvrir le capot en cas de vent violent.
Refroidissement du moteur à l'arrêt
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur.
Attention aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice
!
Ouverture



► Ouvrir la porte avant gauche .
► T irer vers soi la commande intérieure, située
en bas de l'encadrement de la porte.


► Lever le crochet de sécurité extérieur et
soulever le capot.
►

Déclipper la béquille de son logement et la
fixer dans le cran pour maintenir le capot ouvert.
Fermeture
► Abaisser le capot et le lâcher en fin de
course.
►

Vérifier le verrouillage.
En raison de la présence d'équipements
électriques dans le compartiment moteur,
il est fortement recommandé de limiter les
expositions à l'eau (pluie, lavage, ...).
Compartiment moteur
Le moteur représenté est un exemple donné à
titre indicatif.
Les emplacements des éléments suivants
peuvent varier
: –

Filtre à air
.
–
Jauge d'huile moteur
.
–
Remplissage de l'huile moteur
.
Moteur essence

Moteur Diesel

1.
Réservoir du liquide de lave-vitre
2. Réservoir du liquide de refroidissement du
moteur
3. Réservoir du liquide de frein
4. Batterie / Fusibles
5. Point de masse déporté (-)
6. Boîte à fusibles
7. Filtre à air
8. Remplissage de l'huile moteur
9. Jauge d'huile moteur

200
Informations pratiques
Circuit de gazole
Ce circuit est sous très haute pression.
Toute intervention doit être effectuée
exclusivement par le réseau PEUGEOT ou
par un atelier qualifié.
Moteur électrique

1. Réservoir du liquide de lave-vitre
2. Réservoir du liquide de refroidissement
(niveau uniquement)
3. Réservoir du liquide de freins
4. Batterie / Fusibles
5. Point de masse déporté (-)
6. Boîte à fusibles
7. Circuit électrique 400
V
8. Coupe-circuit d'urgence pour pompiers et
services de maintenance
Pour plus d'informations sur le Système de
charge (Électrique), se reporter à la rubrique
correspondante.
Vérification des niveaux
Vérifier régulièrement tous ces niveaux dans
le respect du plan d'entretien du Constructeur.
Faire l'appoint si nécessaire, sauf indication
contraire.
En cas de baisse importante d'un niveau, faire
vérifier le circuit correspondant par le réseau
PEUGEOT ou par un atelier qualifié.
Les liquides doivent être conformes aux
recommandations du Constructeur et au
moteur du véhicule.
Lors d'intervention sous le capot, faire
attention car certaines zones du moteur
peuvent être extrêmement chaudes (risque
de brûlure) et le moto-ventilateur peut se
mettre en marche à tout instant (même
contact coupé).
Produits usagés
Éviter tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour la
santé, voire très corrosifs.
Ne pas jeter l'huile et les liquides
usagés dans les canalisations
d'évacuation ou sur le sol.
Vider l'huile usagée dans les containers
réservés à cet usage dans le réseau
PEUGEOT ou dans un atelier qualifié.
Huile moteur
La vérification du niveau s'effectue sur un
sol plat, moteur à l'arrêt depuis
30

minutes, soit avec l'indicateur de niveau
d'huile au combiné, à la mise du contact (pour
les véhicules équipés d'une jauge électrique),
soit avec la jauge manuelle.
Il est normal de faire des appoints d'huile entre
deux révisions (ou vidanges). Il est préconisé
d'effectuer un contrôle, avec appoint si
nécessaire, tous les 5
000 km.
Pour préserver la fiabilité des moteurs et
les dispositifs d'antipollution, ne jamais
utiliser d'additif dans l'huile moteur.
Vérification avec la jauge manuelle
Pour l'emplacement de la jauge manuelle, se
reporter à l'illustration du sous-capot moteur
correspondant.
►

Saisir la jauge par son embout coloré et la
dégager complètement.
►


Essuyer la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.

201
Informations pratiques
7

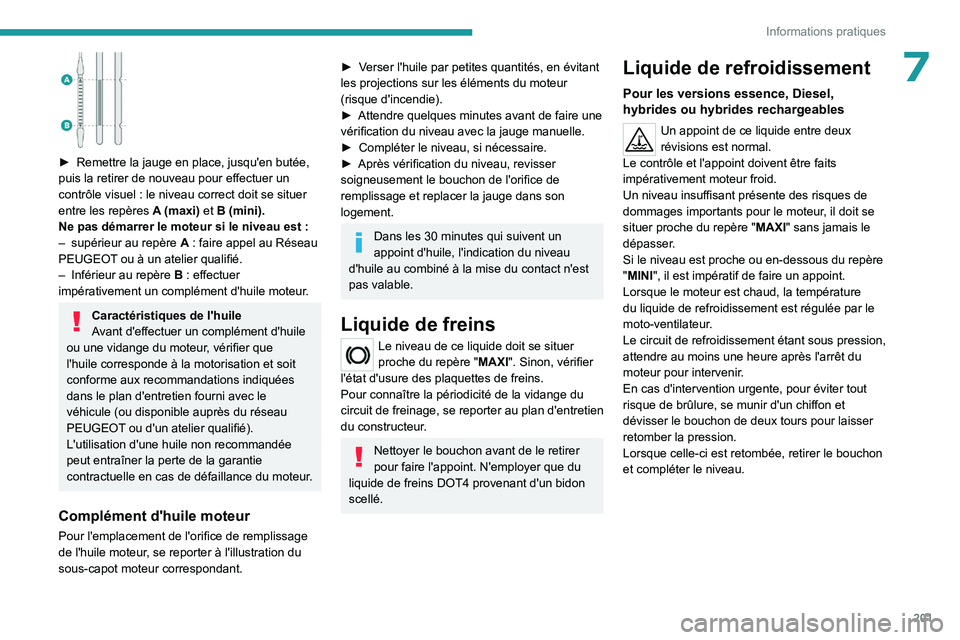

► Remettre la jauge en place, jusqu'en butée,
puis la retirer de nouveau pour effectuer un
contrôle visuel
: le niveau correct doit se situer
entre les repères

A
(maxi) et B (mini).
Ne pas démarrer le moteur si le niveau est
:
–

supérieur au repère

A
: faire appel au Réseau
PEUGEOT ou à un atelier qualifié.
–

Inférieur au repère

B
: effectuer
impérativement un complément d'huile moteur.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifier que
l'huile corresponde à la motorisation et soit
conforme aux recommandations indiquées
dans le plan d'entretien fourni avec le
véhicule (ou disponible auprès du réseau
PEUGEOT ou d'un atelier qualifié).
L'utilisation d'une huile non recommandée
peut entraîner la perte de la garantie
contractuelle en cas de défaillance du moteur.
Complément d'huile moteur
Pour l'emplacement de l'orifice de remplissage
de l'huile moteur, se reporter à l'illustration du
sous-capot moteur correspondant.
► Verser l'huile par petites quantités, en évitant
les projections sur les éléments du moteur
(risque d'incendie).
►

Attendre quelques minutes avant de faire une
vérification du niveau avec la jauge manuelle.
►


Compléter le niveau, si nécessaire.
►


Après vérification du niveau, revisser
soigneusement le bouchon de l'orifice de
remplissage et replacer la jauge dans son
logement.
Dans les 30 minutes qui suivent un
appoint d'huile, l'indication du niveau
d'huile au combiné à la mise du contact n'est
pas valable.
Liquide de freins
Le niveau de ce liquide doit se situer
proche du repère "MAXI". Sinon, vérifier
l'état d'usure des plaquettes de freins.
Pour connaître la périodicité de la vidange du
circuit de freinage, se reporter au plan d'entretien
du constructeur.
Nettoyer le bouchon avant de le retirer
pour faire l'appoint. N'employer que du
liquide de freins DOT4 provenant d'un bidon
scellé.
Liquide de refroidissement
Pour les versions essence, Diesel,
hybrides ou hybrides rechargeables
Un appoint de ce liquide entre deux
révisions est normal.
Le contrôle et l'appoint doivent être faits
impérativement moteur froid.
Un niveau insuffisant présente des risques de
dommages importants pour le moteur, il doit se
situer proche du repère " MAXI" sans jamais le
dépasser.
Si le niveau est proche ou en-dessous du repère
"MINI", il est impératif de faire un appoint.
Lorsque le moteur est chaud, la température
du liquide de refroidissement est régulée par le
moto-ventilateur.
Le circuit de refroidissement étant sous pression,
attendre au moins une heure après l'arrêt du
moteur pour intervenir.
En cas d'intervention urgente, pour éviter tout
risque de brûlure, se munir d'un chiffon et
dévisser le bouchon de deux tours pour laisser
retomber la pression.
Lorsque celle-ci est retombée, retirer le bouchon
et compléter le niveau.

202
Informations pratiques

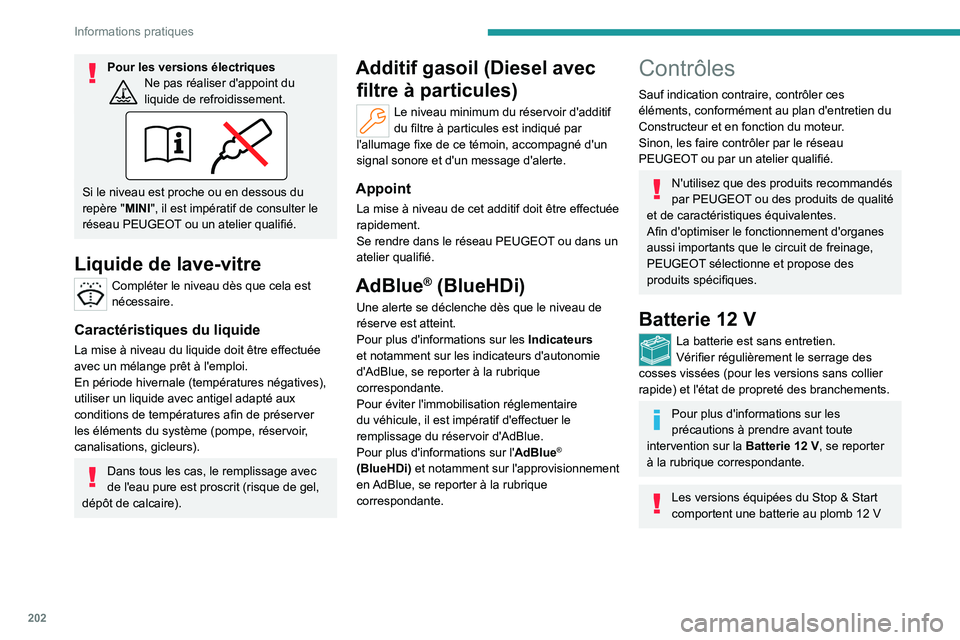

Pour les versions électriquesNe pas réaliser d'appoint du
liquide de refroidissement.
Si le niveau est proche ou en dessous du
repère "MINI", il est impératif de consulter le
réseau PEUGEOT ou un atelier qualifié.
Liquide de lave-vitre
Compléter le niveau dès que cela est
nécessaire.
Caractéristiques du liquide
La mise à niveau du liquide doit être effectuée
avec un mélange prêt à l'emploi.
En période hivernale (températures négatives),
utiliser un liquide avec antigel adapté aux
conditions de températures afin de préserver
les éléments du système (pompe, réservoir,
canalisations, gicleurs).
Dans tous les cas, le remplissage avec
de l'eau pure est proscrit (risque de gel,
dépôt de calcaire).
Additif gasoil (Diesel avec filtre à particules)
Le niveau minimum du réservoir d'additif
du filtre à particules est indiqué par
l'allumage fixe de ce témoin, accompagné d'un
signal sonore et d'un message d'alerte.
Appoint
La mise à niveau de cet additif doit être effectuée
rapidement.
Se rendre dans le réseau PEUGEOT ou dans un
atelier qualifié.
AdBlue® (BlueHDi)
Une alerte se déclenche dès que le niveau de
réserve est atteint.
Pour plus d'informations sur les Indicateurs
et notamment sur les indicateurs d'autonomie
d'AdBlue, se reporter à la rubrique
correspondante.
Pour éviter l'immobilisation réglementaire
du véhicule, il est impératif d'effectuer le
remplissage du réservoir d'AdBlue.
Pour plus d'informations sur l' AdBlue
®
(BlueHDi) et notamment sur l'approvisionnement
en AdBlue, se reporter à la rubrique
correspondante.
Contrôles
Sauf indication contraire, contrôler ces
éléments, conformément au plan d'entretien du Constructeur et en fonction du moteur.
Sinon, les faire contrôler par le réseau
PEUGEOT ou par un atelier qualifié.
N'utilisez que des produits recommandés
par PEUGEOT ou des produits de qualité
et de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement d'organes
aussi importants que le circuit de freinage,
PEUGEOT sélectionne et propose des
produits spécifiques.
Batterie 12 V
La batterie est sans entretien.
Vérifier régulièrement le serrage des
cosses vissées (pour les versions sans collier
rapide) et l'état de propreté des branchements.
Pour plus d'informations sur les
précautions à prendre avant toute
intervention sur la Batterie 12
V, se reporter
à la rubrique correspondante.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V

203
Informations pratiques

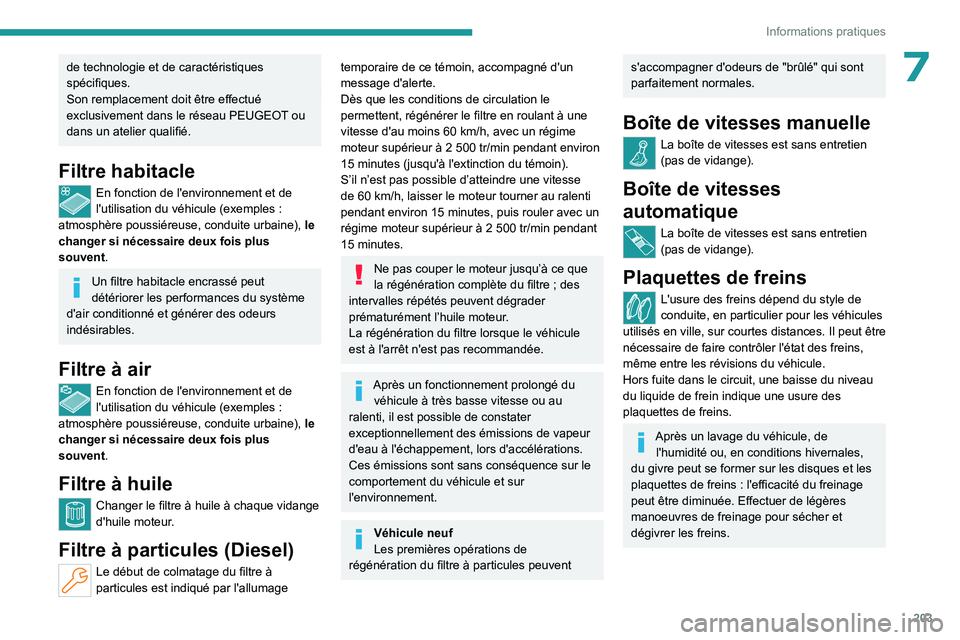

7de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau PEUGEOT ou
dans un atelier qualifié.
Filtre habitacle
En fonction de l'environnement et de
l'utilisation du véhicule (exemples :
atmosphère poussiéreuse, conduite urbaine), le
changer si nécessaire deux fois plus
souvent.
Un filtre habitacle encrassé peut
détériorer les performances du système
d'air conditionné et générer des odeurs
indésirables.
Filtre à air
En fonction de l'environnement et de
l'utilisation du véhicule (exemples :
atmosphère poussiéreuse, conduite urbaine), le
changer si nécessaire deux fois plus
souvent.
Filtre à huile
Changer le filtre à huile à chaque vidange
d'huile moteur.
Filtre à particules (Diesel)
Le début de colmatage du filtre à
particules est indiqué par l'allumage
temporaire de ce témoin, accompagné d'un
message d'alerte.
Dès que les conditions de circulation le
permettent, régénérer le filtre en roulant à une
vitesse d'au moins 60
km/h, avec un régime
moteur supérieur à 2
500 tr/min pendant environ
15
minutes (jusqu'à l'extinction du témoin).
S’il n’est pas possible d’atteindre une vitesse
de 60 km/h, laisser le moteur tourner au ralenti
pendant environ 15 minutes, puis rouler avec un
régime moteur supérieur à 2 500 tr/min pendant
15 minutes.
Ne pas couper le moteur jusqu’à ce que
la régénération complète du filtre ; des
intervalles répétés peuvent dégrader
prématurément l’huile moteur.
La régénération du filtre lorsque le véhicule
est à l'arrêt n'est pas recommandée.
Après un fonctionnement prolongé du véhicule à très basse vitesse ou au
ralenti, il est possible de constater
exceptionnellement des émissions de vapeur
d'eau à l'échappement, lors d'accélérations.
Ces émissions sont sans conséquence sur le
comportement du véhicule et sur
l'environnement.
Véhicule neuf
Les premières opérations de
régénération du filtre à particules peuvent
s'accompagner d'odeurs de "brûlé" qui sont
parfaitement normales.
Boîte de vitesses manuelle
La boîte de vitesses est sans entretien
(pas de vidange).
Boîte de vitesses
automatique
La boîte de vitesses est sans entretien
(pas de vidange).
Plaquettes de freins
L'usure des freins dépend du style de
conduite, en particulier pour les véhicules
utilisés en ville, sur courtes distances. Il peut être
nécessaire de faire contrôler l'état des freins,
même entre les révisions du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Après un lavage du véhicule, de l'humidité ou, en conditions hivernales,
du givre peut se former sur les disques et les
plaquettes de freins
: l'efficacité du freinage
peut être diminuée. Effectuer de légères
manoeuvres de freinage pour sécher et
dégivrer les freins.

204
Informations pratiques

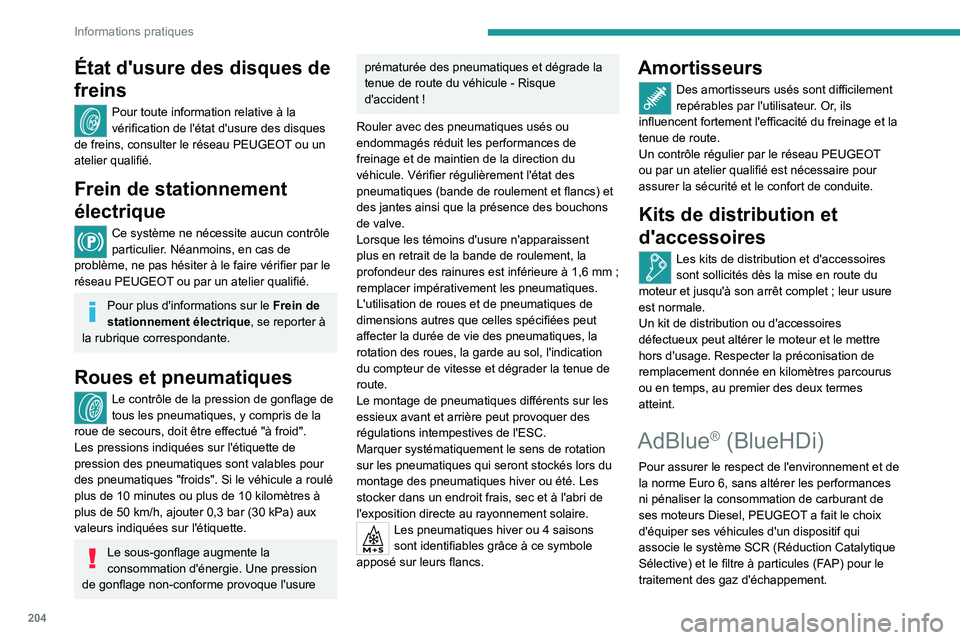

État d'usure des disques de
freins
Pour toute information relative à la
vérification de l'état d'usure des disques
de freins, consulter le réseau PEUGEOT ou un
atelier qualifié.
Frein de stationnement
électrique
Ce système ne nécessite aucun contrôle
particulier. Néanmoins, en cas de
problème, ne pas hésiter à le faire vérifier par le
réseau PEUGEOT ou par un atelier qualifié.
Pour plus d'informations sur le Frein de
stationnement électrique, se reporter à
la rubrique correspondante.
Roues et pneumatiques
Le contrôle de la pression de gonflage de
tous les pneumatiques, y compris de la
roue de secours, doit être effectué "à froid".
Les pressions indiquées sur l'étiquette de
pression des pneumatiques sont valables pour
des pneumatiques "froids". Si le véhicule a roulé
plus de 10
minutes ou plus de 10 kilomètres à
plus de 50
km/h, ajouter 0,3 bar (30 kPa) aux
valeurs indiquées sur l'étiquette.
Le sous-gonflage augmente la
consommation d'énergie. Une pression
de gonflage non-conforme provoque l'usure
prématurée des pneumatiques et dégrade la
tenue de route du véhicule - Risque
d'accident
!
Rouler avec des pneumatiques usés ou
endommagés réduit les performances de
freinage et de maintien de la direction du
véhicule. Vérifier régulièrement l'état des
pneumatiques (bande de roulement et flancs) et
des jantes ainsi que la présence des bouchons
de valve.
Lorsque les témoins d'usure n'apparaissent
plus en retrait de la bande de roulement, la
profondeur des rainures est inférieure à 1,6
mm ;
remplacer impérativement les pneumatiques.
L'utilisation de roues et de pneumatiques de
dimensions autres que celles spécifiées peut
affecter la durée de vie des pneumatiques, la
rotation des roues, la garde au sol, l'indication
du compteur de vitesse et dégrader la tenue de
route.
Le montage de pneumatiques différents sur les
essieux avant et arrière peut provoquer des
régulations intempestives de l'ESC.
Marquer systématiquement le sens de rotation
sur les pneumatiques qui seront stockés lors du
montage des pneumatiques hiver ou été. Les
stocker dans un endroit frais, sec et à l'abri de
l'exposition directe au rayonnement solaire.
Les pneumatiques hiver ou 4 saisons
sont identifiables grâce à ce symbole
apposé sur leurs flancs.
Amortisseurs
Des amortisseurs usés sont difficilement
repérables par l'utilisateur. Or, ils
influencent fortement l'efficacité du freinage et la
tenue de route.
Un contrôle régulier par le réseau PEUGEOT
ou par un atelier qualifié est nécessaire pour
assurer la sécurité et le confort de conduite.
Kits de distribution et
d'accessoires
Les kits de distribution et d'accessoires
sont sollicités dès la mise en route du
moteur et jusqu'à son arrêt complet
; leur usure
est normale.
Un kit de distribution ou d'accessoires
défectueux peut altérer le moteur et le mettre
hors d'usage. Respecter la préconisation de
remplacement donnée en kilomètres parcourus
ou en temps, au premier des deux termes
atteint.
AdBlue® (BlueHDi)
Pour assurer le respect de l'environnement et de
la norme Euro 6, sans altérer les performances
ni pénaliser la consommation de carburant de
ses moteurs Diesel, PEUGEOT a fait le choix
d'équiper ses véhicules d'un dispositif qui
associe le système SCR (Réduction Catalytique
Sélective) et le filtre à particules (FAP) pour le
traitement des gaz d'échappement.

205
Informations pratiques

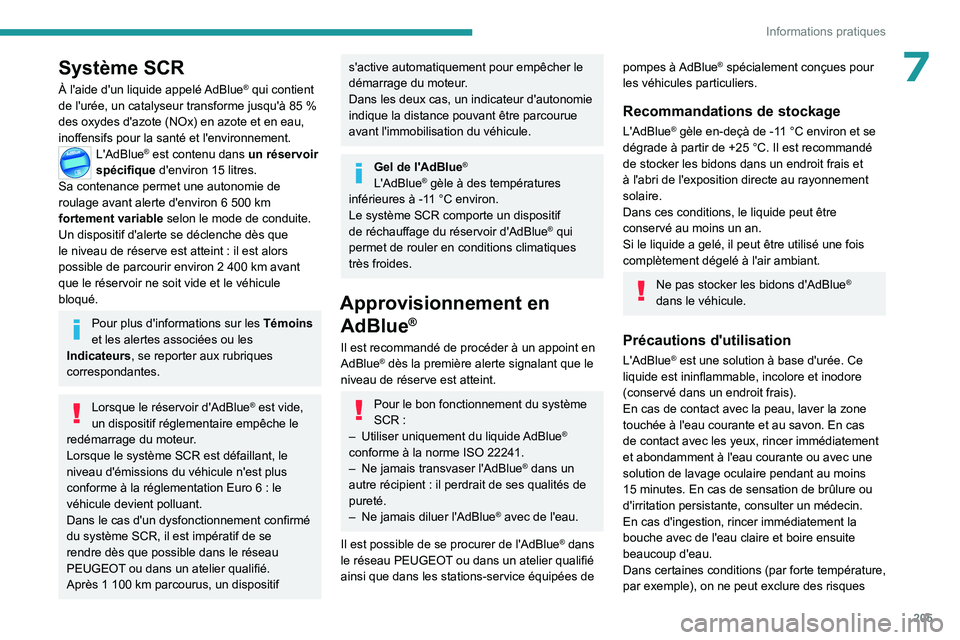

7Système SCR
À l'aide d'un liquide appelé AdBlue® qui contient
de l'urée, un catalyseur transforme jusqu'à 85 %
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement.
L'AdBlue® est contenu dans un réservoir
spécifique d'environ 15 litres.
Sa contenance permet une autonomie de
roulage avant alerte d'environ 6
500 km
fortement variable selon le mode de conduite.
Un dispositif d'alerte se déclenche dès que
le niveau de réserve est atteint
: il est alors
possible de parcourir environ 2
400 km avant
que le réservoir ne soit vide et le véhicule
bloqué.
Pour plus d'informations sur les Témoins
et les alertes associées ou les
Indicateurs, se reporter aux rubriques
correspondantes.
Lorsque le réservoir d'AdBlue® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant, le
niveau d'émissions du véhicule n'est plus
conforme à la réglementation Euro
6 : le
véhicule devient polluant.
Dans le cas d'un dysfonctionnement confirmé
du système SCR, il est impératif de se
rendre dès que possible dans le réseau
PEUGEOT ou dans un atelier qualifié.
Après 1

100

km parcourus, un dispositif
s'active automatiquement pour empêcher le
démarrage du moteur.
Dans les deux cas, un indicateur d'autonomie
indique la distance pouvant être parcourue
avant l'immobilisation du véhicule.
Gel de l'AdBlue®
L'AdBlue® gèle à des températures
inférieures à -11 °C environ.
Le système SCR comporte un dispositif
de réchauffage du réservoir d'AdBlue
® qui
permet de rouler en conditions climatiques
très froides.
Approvisionnement en AdBlue
®
Il est recommandé de procéder à un appoint en
AdBlue® dès la première alerte signalant que le
niveau de réserve est atteint.
Pour le bon fonctionnement du système
SCR :
–

Utiliser uniquement du liquide
AdBlue
®
conforme à la norme ISO 22241.
–

Ne jamais transvaser l'AdBlue® dans un
autre récipient

: il perdrait de ses qualités de
pureté.
–

Ne jamais diluer l'AdBlue® avec de l'eau.
Il est possible de se procurer de l'AdBlue
® dans
le réseau PEUGEOT ou dans un atelier qualifié
ainsi que dans les stations-service équipées de
pompes à AdBlue® spécialement conçues pour
les véhicules particuliers.
Recommandations de stockage
L'AdBlue® gèle en-deçà de -11 °C environ et se
dégrade à partir de +25 °C. Il est recommandé
de stocker les bidons dans un endroit frais et
à l'abri de l'exposition directe au rayonnement
solaire.
Dans ces conditions, le liquide peut être
conservé au moins un an.
Si le liquide a gelé, il peut être utilisé une fois
complètement dégelé à l'air ambiant.
Ne pas stocker les bidons d'AdBlue®
dans le véhicule.
Précautions d'utilisation
L'AdBlue® est une solution à base d'urée. Ce
liquide est ininflammable, incolore et inodore
(conservé dans un endroit frais).
En cas de contact avec la peau, laver la zone
touchée à l'eau courante et au savon. En cas
de contact avec les yeux, rincer immédiatement
et abondamment à l'eau courante ou avec une
solution de lavage oculaire pendant au moins
15

minutes. En cas de sensation de brûlure ou
d'irritation persistante, consulter un médecin.
En cas d'ingestion, rincer immédiatement la
bouche avec de l'eau claire et boire ensuite
beaucoup d'eau.
Dans certaines conditions (par forte température,
par exemple), on ne peut exclure des risques

206
Informations pratiques

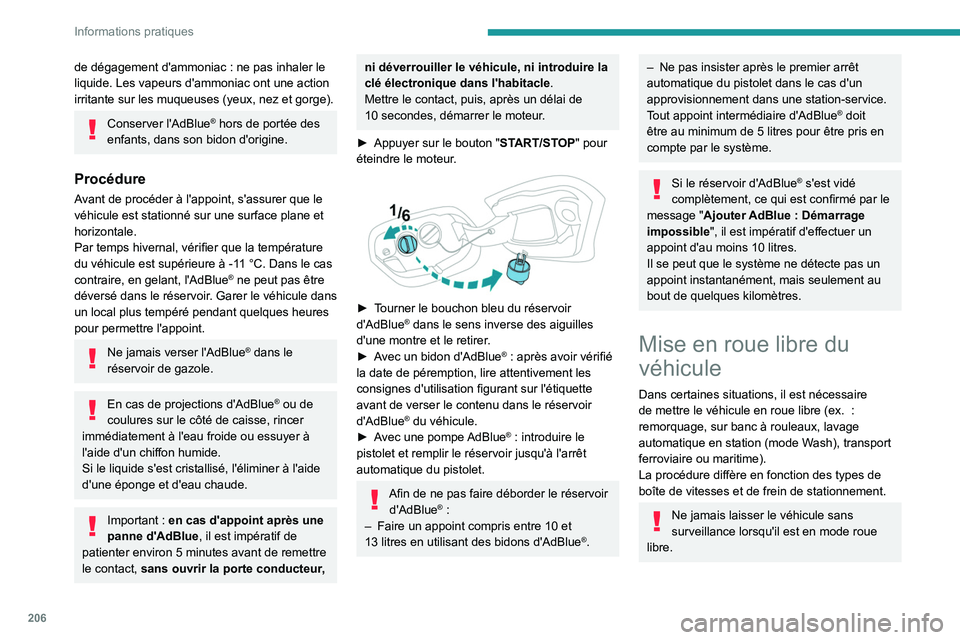

de dégagement d'ammoniac : ne pas inhaler le
liquide. Les vapeurs d'ammoniac ont une action
irritante sur les muqueuses (yeux, nez et gorge).
Conserver l'AdBlue® hors de portée des
enfants, dans son bidon d'origine.
Procédure
Avant de procéder à l'appoint, s'assurer que le
véhicule est stationné sur une surface plane et
horizontale.
Par temps hivernal, vérifier que la température
du véhicule est supérieure à -11
°C. Dans le cas
contraire, en gelant, l'AdBlue
® ne peut pas être
déversé dans le réservoir. Garer le véhicule dans
un local plus tempéré pendant quelques heures
pour permettre l'appoint.
Ne jamais verser l'AdBlue® dans le
réservoir de gazole.
En cas de projections d'AdBlue® ou de
coulures sur le côté de caisse, rincer
immédiatement à l'eau froide ou essuyer à
l'aide d'un chiffon humide.
Si le liquide s'est cristallisé, l'éliminer à l'aide
d'une éponge et d'eau chaude.
Important : en cas d'appoint après une
panne d'AdBlue , il est impératif de
patienter environ 5
minutes avant de remettre
le contact, sans ouvrir la porte conducteur,
ni déverrouiller le véhicule, ni introduire la
clé électronique dans l'habitacle .
Mettre le contact, puis, après un délai de
10
secondes, démarrer le moteur.
►

Appuyer sur le bouton " ST

ART/STOP" pour
éteindre le moteur.


► Tourner le bouchon bleu du réservoir
d'AdBlue® dans le sens inverse des aiguilles
d'une montre et le retirer.
►

A

vec un bidon d'AdBlue
® : après avoir vérifié
la date de péremption, lire attentivement les
consignes d'utilisation figurant sur l'étiquette
avant de verser le contenu dans le réservoir
d'AdBlue
® du véhicule.
►
A
vec une pompe AdBlue® : introduire le
pistolet et remplir le réservoir jusqu'à l'arrêt
automatique du pistolet.
Afin de ne pas faire déborder le réservoir d'AdBlue® :
–
Faire un appoint compris entre 10 et
13

litres en utilisant des bidons d'AdBlue
®.
– Ne pas insister après le premier arrêt
automatique du pistolet dans le cas d'un
approvisionnement dans une station-service.
T
out appoint intermédiaire d'AdBlue
® doit
être au minimum de 5

litres pour être pris en
compte par le système.
Si le réservoir d'AdBlue® s'est vidé
complètement, ce qui est confirmé par le
message "Ajouter AdBlue

: Démarrage
impossible", il est impératif d'effectuer un
appoint d'au moins 10

litres.
Il se peut que le système ne détecte pas un
appoint instantanément, mais seulement au
bout de quelques kilomètres.
Mise en roue libre du
véhicule
Dans certaines situations, il est nécessaire
de mettre le véhicule en roue libre (ex. :
remorquage, sur banc à rouleaux, lavage
automatique en station (mode Wash), transport
ferroviaire ou maritime).
La procédure diffère en fonction des types de
boîte de vitesses et de frein de stationnement.
Ne jamais laisser le véhicule sans
surveillance lorsqu'il est en mode roue
libre.
