2023 TOYOTA PROACE VERSO Manual de utilização (in Portuguese)

217
Informações práticas
7
1.O uso incorreto deste cabo para carregamento pode resultar em incêndio, danos materiais e ferimentos graves ou morte por eletrocussão!
2.Utilize sempre uma tomada de corrente
ligada à terra corretamente, protegida por um dispositivo de corrente residual de 30 mA.
3.Utilize sempre uma tomada elétrica protegida por um disjuntor apropriado para a corrente nominal do circuito elétrico.
4.O peso da unidade de controlo não deve ser suportado pela tomada, ficha e cabos elétricos.
5.Nunca utilize este cabo para carregamento se estiver defeituoso ou de alguma forma danificado.
6.Nunca tente reparar ou abrir este cabo para carregamento. Não contém peças passíveis de reparação - substituir o cabo para carregamento se este estiver danificado.
7.Nunca imergir este cabo para carregamento em água.
8.Nunca utilize este cabo para carregamento com uma extensão, uma tomada múltipla, um adaptador de conversão ou numa tomada elétrica danificada.
9.Não desligue a ficha da parede como forma de parar o carregamento.
10.Pare imediatamente o carregamento, trancando e depois destrancando o veículo com o comando remoto, se o cabo de carregamento ou a tomada de parede estiverem quentes ao toque.
11 .Este cabo para carregamento inclui componentes susceptíveis de causar descarga elétrica ou faíscas. Não exponha a vapores inflamáveis.
12.Apenas utilize este cabo para carregamento com veículos TOYOTA .
13.Nunca ligue o cabo à tomada de parede (ou desligá-lo) com as mãos molhadas.
14.Não force o conector se este estiver bloqueado no veículo.

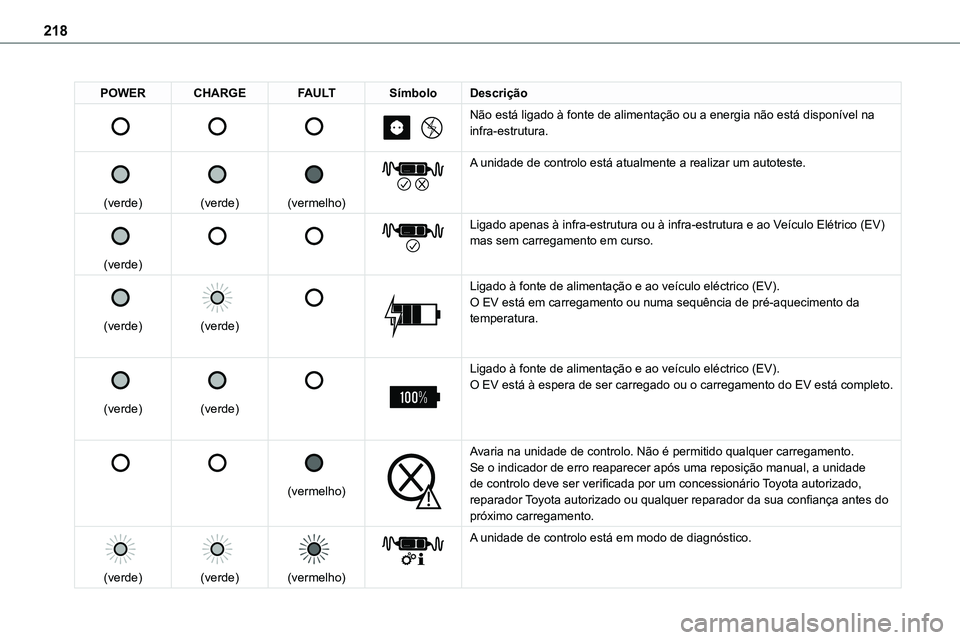

Etiqueta da unidade de controlo - Estado das luzes indicadoras
Estado da luz do indicador
Desligado

Ligado

Piscar

218
POWERCHARGEFAULTSímboloDescrição







Não está ligado à fonte de alimentação ou a energia nã\
o está disponível na infra-estrutura.


(verde)


(verde)


(vermelho)


A unidade de controlo está atualmente a realizar um autoteste.


(verde)






Ligado apenas à infra-estrutura ou à infra-estrutura e ao Veículo Elétrico (EV) mas sem carregamento em curso.


(verde)


(verde)




Ligado à fonte de alimentação e ao veículo eléctrico (EV\
).O EV está em carregamento ou numa sequência de pré-aquecimento da temperatura.


(verde)


(verde)




Ligado à fonte de alimentação e ao veículo eléctrico (EV\
).O EV está à espera de ser carregado ou o carregamento do EV está completo.






(vermelho)


Avaria na unidade de controlo. Não é permitido qualquer carregament\
o.Se o indicador de erro reaparecer após uma reposição manual, a unidade de controlo deve ser verificada por um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança antes do próximo carregamento.

(verde)


(verde)


(vermelho)


A unidade de controlo está em modo de diagnóstico.

219
Informações práticas
7
Procedimento de reposição manualA unidade de controlo pode ser reiniciada desligando simultaneamente o co\
nector de carregamento e a tomada de parede.De seguida, volte a ligar primeiro a tomada de parede. Para mais informações, consulte o manual de instruções.
Carregamento acelerado, modo 3
Unidade de carga acelerada (dependendo da versão)(carga acelerada - corrente alternada monofásica ou trifásica (AC))

No modo 3 com uma tomada de unidade de carga acelerada: 32 A de corrente de carga máxima.

No modo 3 com uma unidade de carga acelerada (Wallbox): 32 A de corrente de carga máxima.
Cabo para carregamento, modo 3 (AC)

Etiqueta de identificação C no conector do carregador (lateral do veículo) e na ficha de carregamento (lateral do carregador).
WARNI NG
Unidade de carregamento rápidoNão desmonte ou modifique a unidade de carga - risco de eletrocussão e/ou incêndio!
Consultar o manual do utilizador do fabricante da unidade de carga para as instruções de utilização.
Carregamento super rápido, modo 4
Carregar público rápido(carregamento super rápido - corrente direta (DC))

Cabo para carregamento, modo 4 (DC)(integrado no cabo público rápido)

Etiqueta de identificação K no conector do carregador (lateral do veículo).Utilize apenas carregadores rápidos públicos em que o comprimento do cabo não exceda os 30 metros.

220
Carregar a bateria de
tração (Elétrico)
Para recarregar, ligar o veículo a um abastecimento doméstico de eletricidade (carregamento doméstico ou acelerado) ou a um carregador público rápido (carregamento super rápido).Para um carregamento completo, siga
o procedimento para o carregamento desejado sem o interromper, até que termine automaticamente. O carregamento pode ser imediato ou diferido (exceto carregador público rápido, modo 4).Pode parar o carregamento doméstico ou acelerado em qualquer altura, destrancando o veículo e removendo a ficha. Para um carregamento super rápido, consulte o carregador público rápido.Para mais informações relativamente à exibição de carga no Painel de instrumentos e o Ecrã tátil, consulte a secção correspondente.
NOTIC E
Também é possível monitorizar o progresso da carga utilizando a aplicação MyToyota (Disponível em breve).
Para obter mais informações relativamente às Funções remotas, consulte a respetiva secção.
NOTIC E
Modo LoungeQuando o veículo está conectado, é possível ligar a ignição e utilizar determinadas funções tais como o sistema áudio e telemático e o sistema de ar condicionado durante várias horas.
WARNI NG
Como medida de segurança, o motor não entra em funcionamento se o cabo para carregamento estiver ligado ao conector do veículo. É exibido um aviso no painel de instrumentos.
NOTIC E
Arrefecer a bateria de traçãoA ventoinha de arrefecimento no compartimento do motor liga-se durante o carregamento para arrefecer o carregador de bordo e a bateria de tração.
NOTIC E
Veículo imobilizado por 1 a 12 mesesDescarregue a bateria de tração até 2 ou 3 bar no indicador do nível de carga no painel
de instrumentos.
Não ligue o cabo de carregamento.Estacione sempre o veículo num local com temperaturas entre -10°C e 30°C (estacionar num local com temperaturas extremas pode danificar a bateria de tração).Desligue o cabo do terminal (+) da bateria de acessórios no compartimento do motor.Ligue um carregador de bateria de 12 V aos terminais (+) e (-) da bateria de acessórios
em cada 3 meses a fim de recarregar a bateria de acessórios e manter uma voltagem funcional.
Precauções
Os veículos elétricos foram desenvolvidos de acordo com as diretrizes sobre campos eletromagnéticos máximos emitidas pela Comissão Internacional sobre Proteção contra as Radiações Não Ionizantes (ICNIRP - Diretrizes de 1998).
Utilizadores de pacemakers ou dispositivos equivalentes
Os veículos elétricos foram desenvolvidos de acordo com as diretrizes sobre campos eletromagnéticos máximos emitidas pela Comissão Internacional sobre Proteção contra as Radiações Não Ionizantes (ICNIRP - Diretrizes de 1998).

221
Informações práticas
7
WARNI NG
Em caso de dúvidaCarregamento doméstico ou acelerado: não permaneça dentro ou perto do veículo, ou perto do cabo ou unidade de carga, mesmo por um curto período de tempo.Carregamento super rápido: não utilize o sistema e evite aproximar-se dos pontos
públicos de carregamento rápido. Deixe a área e peça a um terceiro que recarregue o veículo.
Para carregamento doméstico ou
acelerado
WARNI NG
Antes de carregarDependendo do contexto:► Obtenha uma confirmação profissional de que o sistema elétrico a ser utilizado cumpre as normas aplicáveis e é compatível com o veículo.► Solicite a um técnico eletricista que instale uma tomada elétrica doméstica ou uma unidade de carga acelerada (Wallbox) compatível com o veículo.
Deve de preferência usar o cabo para carregamento disponível como acessório.Para mais informações, contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
WARNI NG
(Durante o carregamento)Enquanto o carregamento estiver em progresso, o destrancamento do veículo fará com que o carregamento pare.Se não for tomada nenhuma ação numa das aberturas (porta ou bagageira) ou no bocal de carregamento, o veículo voltará a trancar após 30 segundos e o carregamento será retomado automaticamente.Nunca trabalhe sob o capot:– Algumas áreas permanecem muito quentes, mesmo uma hora após o fim do carregamento - risco de queimaduras!– A ventoinha pode iniciar em qualquer altura - risco de cortes ou estrangulamento!
W ARNI NG
Após o carregamentoVerifique se a tampa do carregamento está fechada.Não deixe o cabo ligado à tomada elétrica doméstica - risco de curto-circuito ou eletrocussão em caso de contacto ou imersão na água!
Para carregamento super rápido
NOTIC E
Antes de carregarVerificar se a estação de carregamento público rápido e o seu cabo para carregamento são compatíveis com o veículo.Se a temperatura exterior for inferior a:– 0°C, a duração de carregamento pode ser prolongada.– -20°C, o carregamento ainda é possível, mas a duração de carregamento pode ser ainda mais prolongada (a bateria tem de aquecer primeiro).
WARNI NG
Após o carregamentoVerifique se a tampa do carregamento está fechada.

222
ligação
► Antes de carregar, verifique se o seletor de condução está no modo P, caso contrário, não é possível carregar.► Abrir a tampa de carga pressionando o interruptor e verificar se não há impurezas no conector de carga.
Carregamento doméstico, modo 2


► Ligue o cabo para carregamento da unidade de controlo à tomada doméstica.Quando a ligação é efetuada, todas as luzes indicadoras na unidade de controlo acendem, depois apenas a luz indicadora POWER permanece acesa a verde.► Remova a tampa protetora do bocal de carga.► Insira o bocal no conector de carga.
O início de carregamento é confirmado pelas luzes indicadoras CHARGE verdes intermitentes na tampa, depois as da unidade de controlo.Se não for este o caso, o carregamento ainda não começou; reinicie o procedimento, certificando-se que todas as ligações estão devidamente estabelecidas.O indicador vermelho acende na tampa para indicar que o bocal está bloqueado.
NOTIC E
Quando o carregamento estiver completo e enquanto o cabo para carregamento ainda estiver ligado, a abertura da porta do condutor mostrará o nível de carga no painel de instrumentos durante cerca de 20 segundos.
Carregamento acelerado, modo 3

► Seguir as instruções de utilização da unidade de carga acelerada (Wallbox). ► Remova a tampa protetora do bocal de carga.► Insira o bocal no conector de carga.
O início do carregamento é confirmado quando a luz indicadora de carga na tampa pisca a verde.Se não for este o caso, o carregamento ainda não começou; reinicie o procedimento, certificando-se que a ligação está devidamente estabelecida.O indicador vermelho acende na tampa para indicar que o bocal está bloqueado.
Carregamento super rápido, modo 4

► Dependendo da versão, retire a tampa protetora da parte inferior do conector.► Siga as instruções de utilização do carregador público rápido e ligue o cabo a partir do carregador público rápido ao conector do veículo. to the vehicle's connector.
O início do carregamento é confirmado pela luz indicadora de carga verde intermitente na tampa.Se não for este o caso, o carregamento ainda não começou; reinicie o procedimento, certificando-se que a ligação está devidamente estabelecida.O indicador vermelho acende na tampa para indicar que o bocal está bloqueado.

223
Informações práticas
7
Carregamento diferido
Configurações
Em um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança, com o sistema áudio Bluetooth®
Por defeito, a hora de início de carregamento diferido é definida para a meia-noite (hora do
veículo).A hora de início de carregamento diferido pode ser modificada.Dirija-se um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.Num smartphone ou tablet (GSM), com TOYOTA Pro Touch ou TOYOTA Pro Touch com sistema de navegaçãoPode programar a função de carregamento diferido em qualquer altura através da aplicação MyToyota (Disponível em breve).Para obter mais informações relativamente às Funções remotas, consulte a respetiva secção.No veículo, com TOYOTA Pro Touch com sistema de navegação► No menu do ecrã tátil Energia, selecione a página Carga .► Configurar a hora de início de carregamento.► Pressione OK.A configuração é memorizada no sistema.
Ativação
NOTIC E
O carregamento diferido só é possível com os modos 2 e 3.
► Depois de programar o carregamento diferido, ligue o seu veículo ao equipamento de carregamento pretendido.

► Pressione este interruptor na tampa num minuto para ativar o sistema (confirmado pela luz indicadora de carga em azul).
Desligar

Antes de desligar o bocal do conector de carregamento:► Se o veículo estiver destrancado, tranque-o e volte a destrancá-lo.
► Se o veículo estiver trancado, destranque-o.
O indicador vermelho acende na tampa para indicar que o bocal está desbloqueado.► Nos modos 2 e 3, remova o bocal de carregamento em 30 segundos.
NOTIC E
O trancamento do bocal está associado ao trancamento da área de carga. Para obter mais informações relativamente a Desbloqueio total ou seletivo, consulte a respetiva secção.
A luz indicadora de carga acende em branco.
NOTIC E
Com o destrancamento seletivo da porta ativado, pressione duas vezes o interruptor de destrancamento para desligar o bocal de carga.
NOTIC E
Quando o carregamento estiver completo, a luz indicadora de carga verde na aba apaga-se após cerca de 2 minutos.
Carregamento doméstico, modo 2
O fim do carregamento é confirmado quando a luz indicadora verde CHARGE na unidade de controlo e a luz indicadora de carregamento verde na tampa acendem.

224
► Substitua a tampa de proteção no bocal de carga e feche a tampa de carga.► Desconecte a extremidade da unidade de controlo do cabo para carregamento da tomada doméstica.
Carregamento acelerado, modo 3
O fim do carregamento é indicado pela unidade de controlo do carregamento e pela iluminação fixa da luz indicadora verde na tampa.
► Pendure o bocal na unidade de carga e fechar a tampa de carga.
Carregamento super rápido, modo 4
O fim do carregamento é indicado pela unidade de controlo do carregamento e pela iluminação fixa da luz indicadora verde na tampa.► Também pode fazer uma pausa no carregamento pressionando este interruptor na tampa (apenas no modo 4).► Pendure o bocal no carregador.► Dependendo da versão, substitua a tampa protetora na secção inferior e feche a tampa de carga.
NOTIC E
Quando o bocal de carregamento for desconectado, é exibida uma mensagem no painel de instrumentos a indicar que a carga
está completa, mesmo que o bocal de carregamento seja desconectado antes da carga total ficar finalizada.
Modo de economia de
energia
Sistema que gere o tempo de utilização de determinadas funções a fim de manter a bateria com um nível de carga adequado.Depois de desligar o motor por um período máximo cumulativo de, cerca de, 40 minutos, pode continuar a utilizar funções, tais como
sistema áudio e telemático, limpa-vidros, inclinação do nível dos faróis, luzes de cortesia, etc.
Alterar para o modo
É exibida uma mensagem no painel de instrumentos a indicar que o modo de economia foi ativado e as funções que estiverem em funcionamento passam para o estado de "standby".
NOTIC E
Se, nesse momento, estiver com uma chamada telefónica, esta será mantida durante, cerca de, 10 minutos no modo mãos livres.
Sair do modo
Estas funções são reativadas automaticamente da próxima vez que utilizar o veículo.Para restaurar estas funções imediatamente, coloque o motor em funcionamento e deixe-o a funcionar:– por um período mínimo de 10 minutos para utilizar o equipamento durante, cerca de 5 minutos,
– por um período superior a 10 minutos para utilizar o equipamento durante, cerca de 30 minutos.Deixe o motor em funcionamento pelo tempo especificado para garantir que a carga da bateria é suficiente.Não continue a colocar o motor em funcionamento para carregar a bateria.
WARNI NG
Se a bateria não tiver carga, não é possível colocar o motor em funcionamento.Para mais informações sobre Bateria de 12 V, consulte a respetiva secção.
