2023 TOYOTA HIGHLANDER sensor

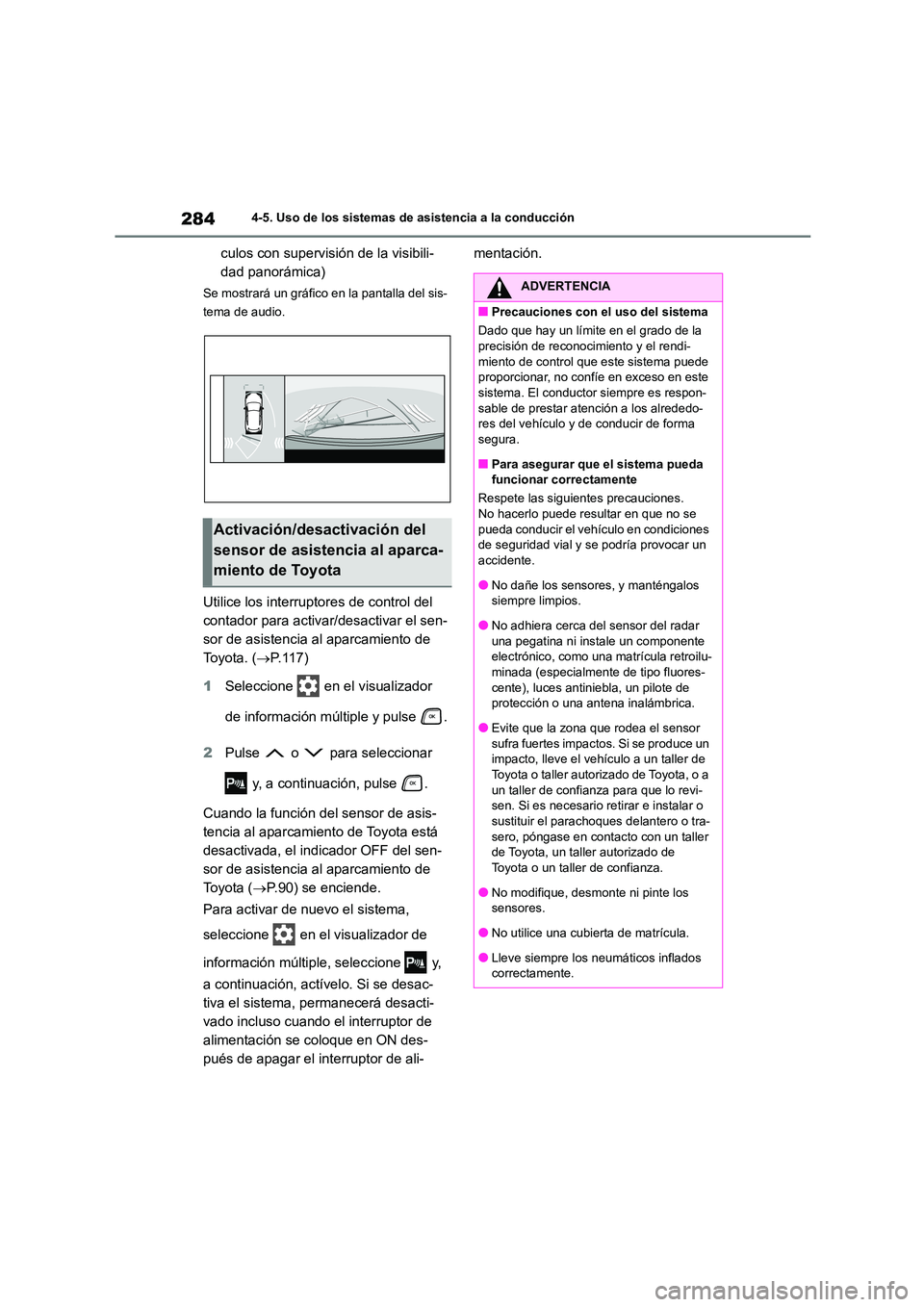

2844-5. Uso de los sistemas de asistencia a la conducción
culos con supervisión de la visibili-
dad panorámica)
Se mostrará un gráfico en la pantalla del sis-
tema de audio.
Utilice los interruptores de control del
contador para activar/desactivar el sen-
sor de asistencia al aparcamiento de
Toyota. ( P. 1 1 7 )
1 Seleccione en el visualizador
de información múltiple y pulse .
2 Pulse o para seleccionar
y, a continuación, pulse .
Cuando la función del sensor de asis-
tencia al aparcamiento de Toyota está
desactivada, el indicador OFF del sen-
sor de asistencia al aparcamiento de
Toyota ( P.90) se enciende.
Para activar de nuevo el sistema,
seleccione en el visualizador de
información múltiple, seleccione y,
a continuación, actívelo. Si se desac-
tiva el sistema, permanecerá desacti-
vado incluso cuando el interruptor de
alimentación se coloque en ON des-
pués de apagar el interruptor de ali-
mentación.
Activación/desactivación del
sensor de asistencia al aparca-
miento de Toyota
ADVERTENCIA
■Precauciones con el uso del sistema
Dado que hay un límite en el grado de la
precisión de reconocim iento y el rendi- miento de control que este sistema puede
proporcionar, no confíe en exceso en este
sistema. El conductor siempre es respon- sable de prestar atención a los alrededo-
res del vehículo y de conducir de forma
segura.
■Para asegurar que el sistema pueda
funcionar correctamente
Respete las siguientes precauciones.
No hacerlo puede resultar en que no se pueda conducir el vehí culo en condiciones
de seguridad vial y se podría provocar un
accidente.
●No dañe los sensores, y manténgalos
siempre limpios.
●No adhiera cerca del sensor del radar una pegatina ni instale un componente
electrónico, como una matrícula retroilu-
minada (especialmente de tipo fluores- cente), luces antiniebla, un pilote de
protección o una antena inalámbrica.
●Evite que la zona que rodea el sensor
sufra fuertes impactos. Si se produce un impacto, lleve el vehículo a un taller de
Toyota o taller autorizado de Toyota, o a
un taller de confianza para que lo revi- sen. Si es necesario retirar e instalar o
sustituir el parachoques delantero o tra-
sero, póngase en contacto con un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza.
●No modifique, desmonte ni pinte los sensores.
●No utilice una cubierta de matrícula.
●Lleve siempre los neumáticos inflados correctamente.

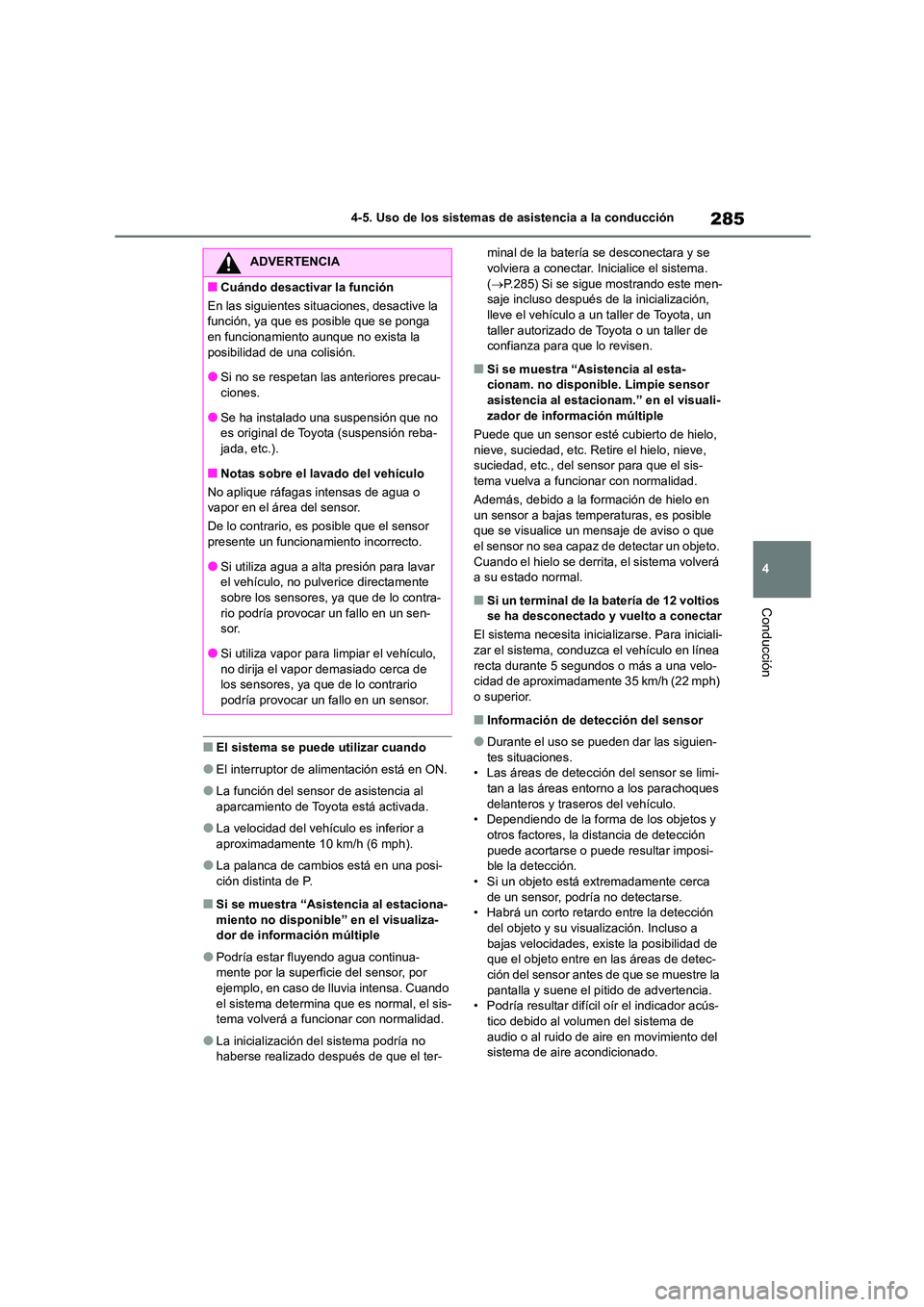

285
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
■El sistema se puede utilizar cuando
●El interruptor de alimentación está en ON.
●La función del sensor de asistencia al
aparcamiento de Toyota está activada.
●La velocidad del vehículo es inferior a
aproximadamente 10 km/h (6 mph).
●La palanca de cambios está en una posi-
ción distinta de P.
■Si se muestra “Asistencia al estaciona- miento no disponible” en el visualiza-
dor de información múltiple
●Podría estar fluyendo agua continua-
mente por la superficie del sensor, por
ejemplo, en caso de lluvia intensa. Cuando el sistema determina que es normal, el sis-
tema volverá a funcionar con normalidad.
●La inicialización del sistema podría no
haberse realizado después de que el ter-
minal de la batería se desconectara y se volviera a conectar. Inicialice el sistema.
( P.285) Si se sigue mostrando este men-
saje incluso después de la inicialización, lleve el vehículo a un taller de Toyota, un
taller autorizado de Toyota o un taller de
confianza para que lo revisen.
■Si se muestra “Asistencia al esta- cionam. no disponible. Limpie sensor
asistencia al estacionam.” en el visuali-
zador de información múltiple
Puede que un sensor esté cubierto de hielo,
nieve, suciedad, etc. Retire el hielo, nieve, suciedad, etc., del sensor para que el sis-
tema vuelva a funcionar con normalidad.
Además, debido a la formación de hielo en
un sensor a bajas temperaturas, es posible que se visualice un mensaje de aviso o que
el sensor no sea capaz de detectar un objeto.
Cuando el hielo se derrita, el sistema volverá a su estado normal.
■Si un terminal de la batería de 12 voltios
se ha desconectado y vuelto a conectar
El sistema necesita inicializarse. Para iniciali-
zar el sistema, conduzca el vehículo en línea recta durante 5 segundos o más a una velo-
cidad de aproximadamente 35 km/h (22 mph)
o superior.
■Información de detección del sensor
●Durante el uso se pueden dar las siguien-
tes situaciones. • Las áreas de detección del sensor se limi-
tan a las áreas entorno a los parachoques
delanteros y traseros del vehículo. • Dependiendo de la forma de los objetos y
otros factores, la distancia de detección
puede acortarse o puede resultar imposi- ble la detección.
• Si un objeto está extremadamente cerca
de un sensor, podría no detectarse. • Habrá un corto retardo entre la detección
del objeto y su visual ización. Incluso a
bajas velocidades, existe la posibilidad de que el objeto entre en las áreas de detec-
ción del sensor antes de que se muestre la
pantalla y suene el pi tido de advertencia. • Podría resultar difícil oír el indicador acús-
tico debido al volumen del sistema de
audio o al ruido de aire en movimiento del sistema de aire acondicionado.
ADVERTENCIA
■Cuándo desactivar la función
En las siguientes situaciones, desactive la
función, ya que es posible que se ponga
en funcionamiento aunque no exista la posibilidad de una colisión.
●Si no se respetan las anteriores precau-
ciones.
●Se ha instalado una suspensión que no
es original de Toyota (suspensión reba-
jada, etc.).
■Notas sobre el lavado del vehículo
No aplique ráfagas intensas de agua o
vapor en el área del sensor.
De lo contrario, es posible que el sensor
presente un funcionamiento incorrecto.
●Si utiliza agua a alta presión para lavar
el vehículo, no pulverice directamente
sobre los sensores, ya que de lo contra- rio podría provocar un fallo en un sen-
sor.
●Si utiliza vapor para limpiar el vehículo, no dirija el vapor demasiado cerca de
los sensores, ya que de lo contrario
podría provocar un fallo en un sensor.

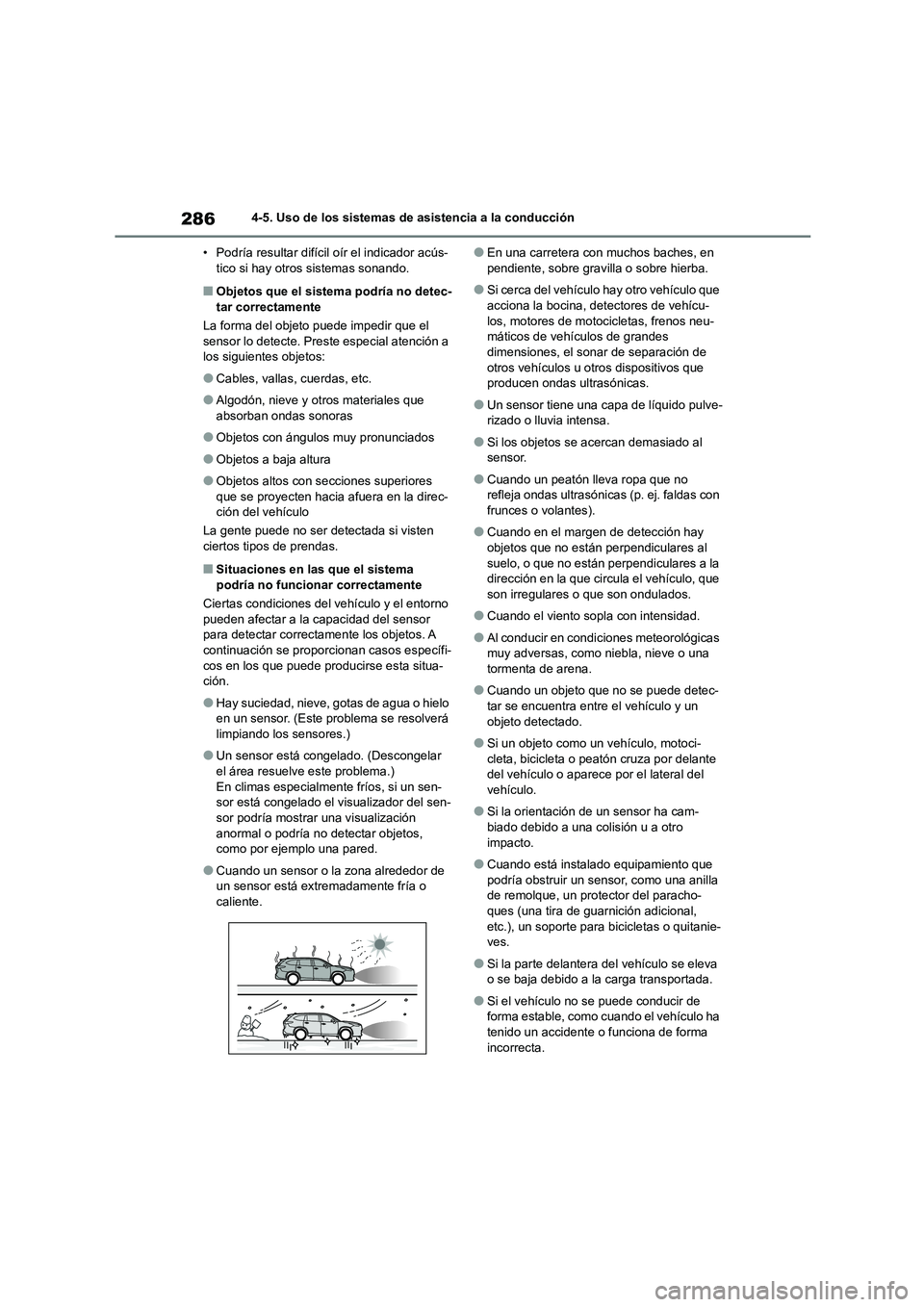

2864-5. Uso de los sistemas de asistencia a la conducción
• Podría resultar difícil oír el indicador acús- tico si hay otros sistemas sonando.
■Objetos que el sistema podría no detec-
tar correctamente
La forma del objeto puede impedir que el
sensor lo detecte. Pres te especial atención a los siguientes objetos:
●Cables, vallas, cuerdas, etc.
●Algodón, nieve y otros materiales que
absorban ondas sonoras
●Objetos con ángulos muy pronunciados
●Objetos a baja altura
●Objetos altos con secciones superiores
que se proyecten hacia afuera en la direc- ción del vehículo
La gente puede no ser detectada si visten
ciertos tipos de prendas.
■Situaciones en las que el sistema
podría no funcionar correctamente
Ciertas condiciones del vehículo y el entorno pueden afectar a la capacidad del sensor
para detectar correctamente los objetos. A
continuación se propor cionan casos específi- cos en los que puede producirse esta situa-
ción.
●Hay suciedad, nieve, gotas de agua o hielo
en un sensor. (Este problema se resolverá
limpiando los sensores.)
●Un sensor está congelado. (Descongelar
el área resuelve este problema.) En climas especialmente fríos, si un sen-
sor está congelado el visualizador del sen-
sor podría mostrar una visualización anormal o podría no detectar objetos,
como por ejemplo una pared.
●Cuando un sensor o la zona alrededor de
un sensor está extremadamente fría o
caliente.
●En una carretera con muchos baches, en pendiente, sobre gravilla o sobre hierba.
●Si cerca del vehículo hay otro vehículo que acciona la bocina, detectores de vehícu-
los, motores de motocicletas, frenos neu-
máticos de vehículos de grandes dimensiones, el sonar de separación de
otros vehículos u otros dispositivos que
producen ondas ultrasónicas.
●Un sensor tiene una capa de líquido pulve-
rizado o lluvia intensa.
●Si los objetos se acercan demasiado al
sensor.
●Cuando un peatón lleva ropa que no
refleja ondas ultrasónica s (p. ej. faldas con
frunces o volantes).
●Cuando en el margen de detección hay
objetos que no están perpendiculares al suelo, o que no están perpendiculares a la
dirección en la que circula el vehículo, que
son irregulares o que son ondulados.
●Cuando el viento sopla con intensidad.
●Al conducir en condici ones meteorológicas
muy adversas, como niebla, nieve o una
tormenta de arena.
●Cuando un objeto que no se puede detec-
tar se encuentra entre el vehículo y un objeto detectado.
●Si un objeto como un vehículo, motoci-cleta, bicicleta o peatón cruza por delante
del vehículo o aparece por el lateral del
vehículo.
●Si la orientación de un sensor ha cam-
biado debido a una colisión u a otro impacto.
●Cuando está instalado equipamiento que podría obstruir un sensor, como una anilla
de remolque, un protector del paracho-
ques (una tira de guarnición adicional, etc.), un soporte para bicicletas o quitanie-
ves.
●Si la parte delantera del vehículo se eleva
o se baja debido a la carga transportada.
●Si el vehículo no se puede conducir de
forma estable, como cuando el vehículo ha
tenido un accidente o funciona de forma incorrecta.

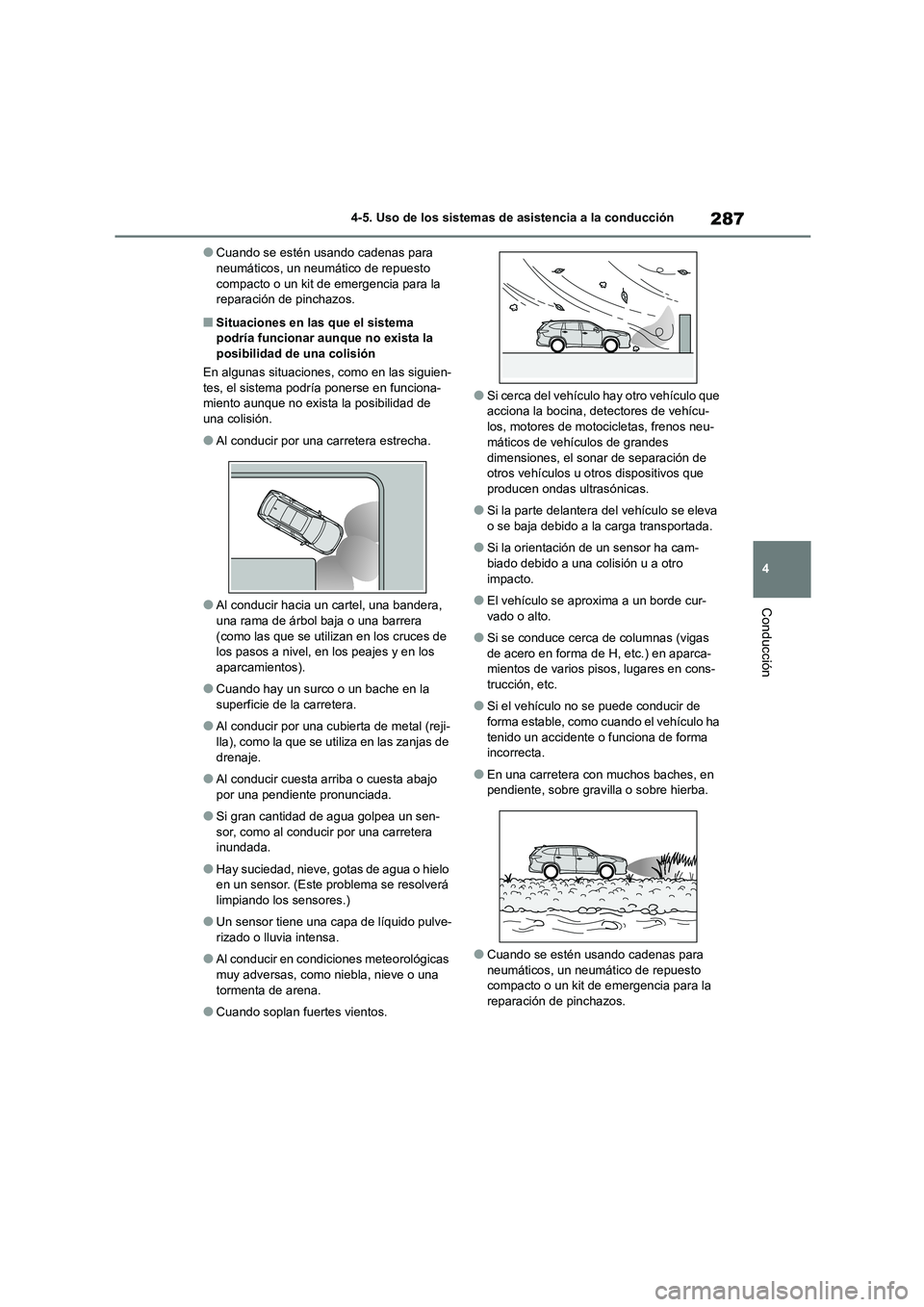

287
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
●Cuando se estén usando cadenas para neumáticos, un neumático de repuesto
compacto o un kit de emergencia para la
reparación de pinchazos.
■Situaciones en las que el sistema podría funcionar aunque no exista la
posibilidad de una colisión
En algunas situaciones, como en las siguien-
tes, el sistema podría ponerse en funciona- miento aunque no exista la posibilidad de
una colisión.
●Al conducir por una carretera estrecha.
●Al conducir hacia un cartel, una bandera,
una rama de árbol baja o una barrera (como las que se utilizan en los cruces de
los pasos a nivel, en los peajes y en los
aparcamientos).
●Cuando hay un surco o un bache en la
superficie de la carretera.
●Al conducir por una cubierta de metal (reji-
lla), como la que se utiliza en las zanjas de drenaje.
●Al conducir cuesta arriba o cuesta abajo por una pendiente pronunciada.
●Si gran cantidad de agua golpea un sen-sor, como al conducir por una carretera
inundada.
●Hay suciedad, nieve, gotas de agua o hielo
en un sensor. (Este problema se resolverá
limpiando los sensores.)
●Un sensor tiene una capa de líquido pulve-
rizado o lluvia intensa.
●Al conducir en condi ciones meteorológicas
muy adversas, como niebla, nieve o una tormenta de arena.
●Cuando soplan fuertes vientos.
●Si cerca del vehículo hay otro vehículo que acciona la bocina, detectores de vehícu-
los, motores de motocicletas, frenos neu-
máticos de vehículos de grandes
dimensiones, el sonar de separación de otros vehículos u otros dispositivos que
producen ondas ultrasónicas.
●Si la parte delantera del vehículo se eleva
o se baja debido a la carga transportada.
●Si la orientación de un sensor ha cam-
biado debido a una colisión u a otro
impacto.
●El vehículo se aproxima a un borde cur-
vado o alto.
●Si se conduce cerca de columnas (vigas
de acero en forma de H, etc.) en aparca- mientos de varios pisos, lugares en cons-
trucción, etc.
●Si el vehículo no se puede conducir de
forma estable, como cuando el vehículo ha
tenido un accidente o funciona de forma incorrecta.
●En una carretera con muchos baches, en pendiente, sobre gravilla o sobre hierba.
●Cuando se estén usando cadenas para neumáticos, un neumático de repuesto
compacto o un kit de emergencia para la
reparación de pinchazos.

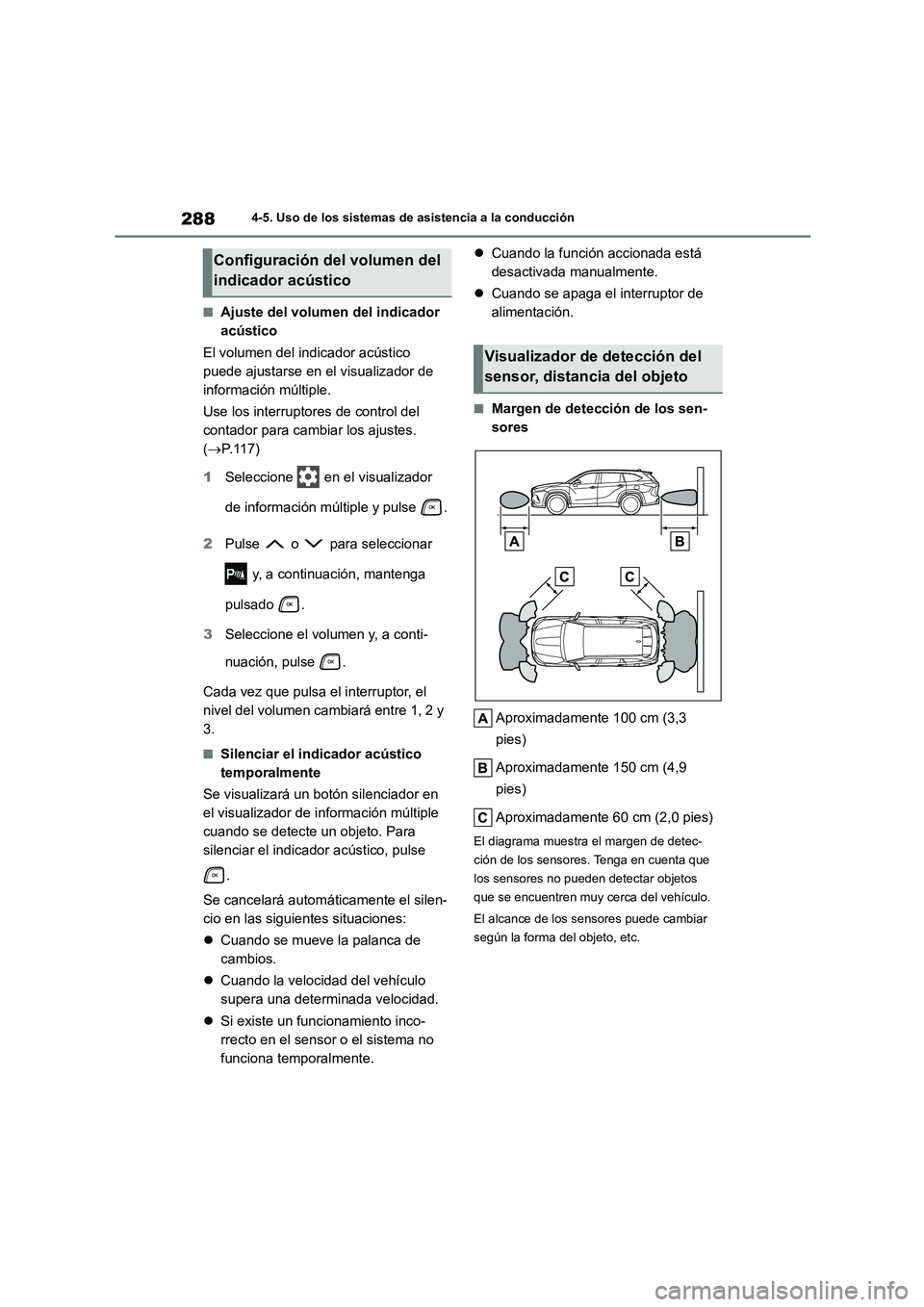

2884-5. Uso de los sistemas de asistencia a la conducción
■Ajuste del volumen del indicador
acústico
El volumen del indicador acústico
puede ajustarse en el visualizador de
información múltiple.
Use los interruptores de control del
contador para cambiar los ajustes.
( P.117)
1 Seleccione en el visualizador
de información múltiple y pulse .
2 Pulse o para seleccionar
y, a continuación, mantenga
pulsado .
3 Seleccione el volumen y, a conti-
nuación, pulse .
Cada vez que pulsa el interruptor, el
nivel del volumen cambiará entre 1, 2 y
3.
■Silenciar el indicador acústico
temporalmente
Se visualizará un botón silenciador en
el visualizador de información múltiple
cuando se detecte un objeto. Para
silenciar el indicador acústico, pulse
.
Se cancelará automáticamente el silen-
cio en las siguientes situaciones:
 Cuando se mueve la palanca de
cambios.
 Cuando la velocidad del vehículo
supera una determinada velocidad.
 Si existe un funcionamiento inco-
rrecto en el sensor o el sistema no
funciona temporalmente.
 Cuando la función accionada está
desactivada manualmente.
 Cuando se apaga el interruptor de
alimentación.
■Margen de detección de los sen-
sores
Aproximadamente 100 cm (3,3
pies)
Aproximadamente 150 cm (4,9
pies)
Aproximadamente 60 cm (2,0 pies)
El diagrama muestra el margen de detec-
ción de los sensores. Tenga en cuenta que
los sensores no pueden detectar objetos
que se encuentren muy cerca del vehículo.
El alcance de los s ensores puede cambiar
según la forma del objeto, etc.
Configuración del volumen del
indicador acústico
Visualizador de detección del
sensor, distancia del objeto

289
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

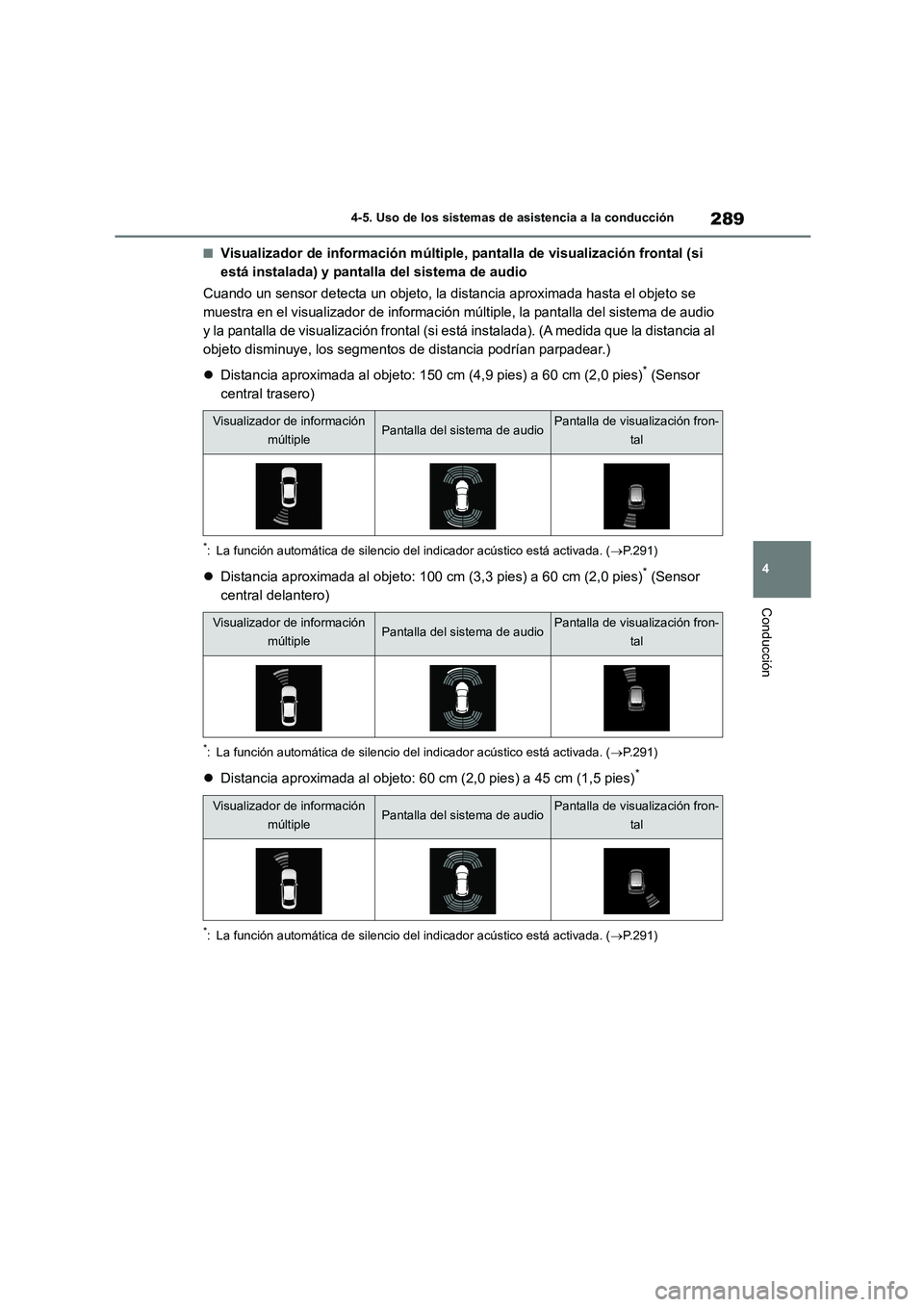

■Visualizador de información múltiple, pantalla de visualización frontal (si
está instalada) y pantalla del sistema de audio
Cuando un sensor detecta un objeto, la distancia aproximada hasta el objeto se
muestra en el visualizador de información múltiple, la pantalla del sistema de audio
y la pantalla de visualización frontal (si está instalada). (A medida que la distancia al
objeto disminuye, los segmentos de distancia podrían parpadear.)
 Distancia aproximada al objeto: 150 cm (4,9 pies) a 60 cm (2,0 pies)* (Sensor
central trasero)
*: La función automática de silencio del indicador acústico está activada. (P.291)
Distancia aproximada al objeto: 100 cm (3,3 pies) a 60 cm (2,0 pies)* (Sensor
central delantero)
*: La función automática de silencio del indicador acústico está activada. (P.291)
Distancia aproximada al objeto: 60 cm (2,0 pies) a 45 cm (1,5 pies)*
*: La función automática de silencio del indicador acústico está activada. (P.291)
Visualizador de información
múltiplePantalla del sistema de audioPantalla de visualización fron-
tal
Visualizador de información
múltiplePantalla del sistema de audioPantalla de visualización fron-
tal
Visualizador de información
múltiplePantalla del sistema de audioPantalla de visualización fron-
tal

291
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

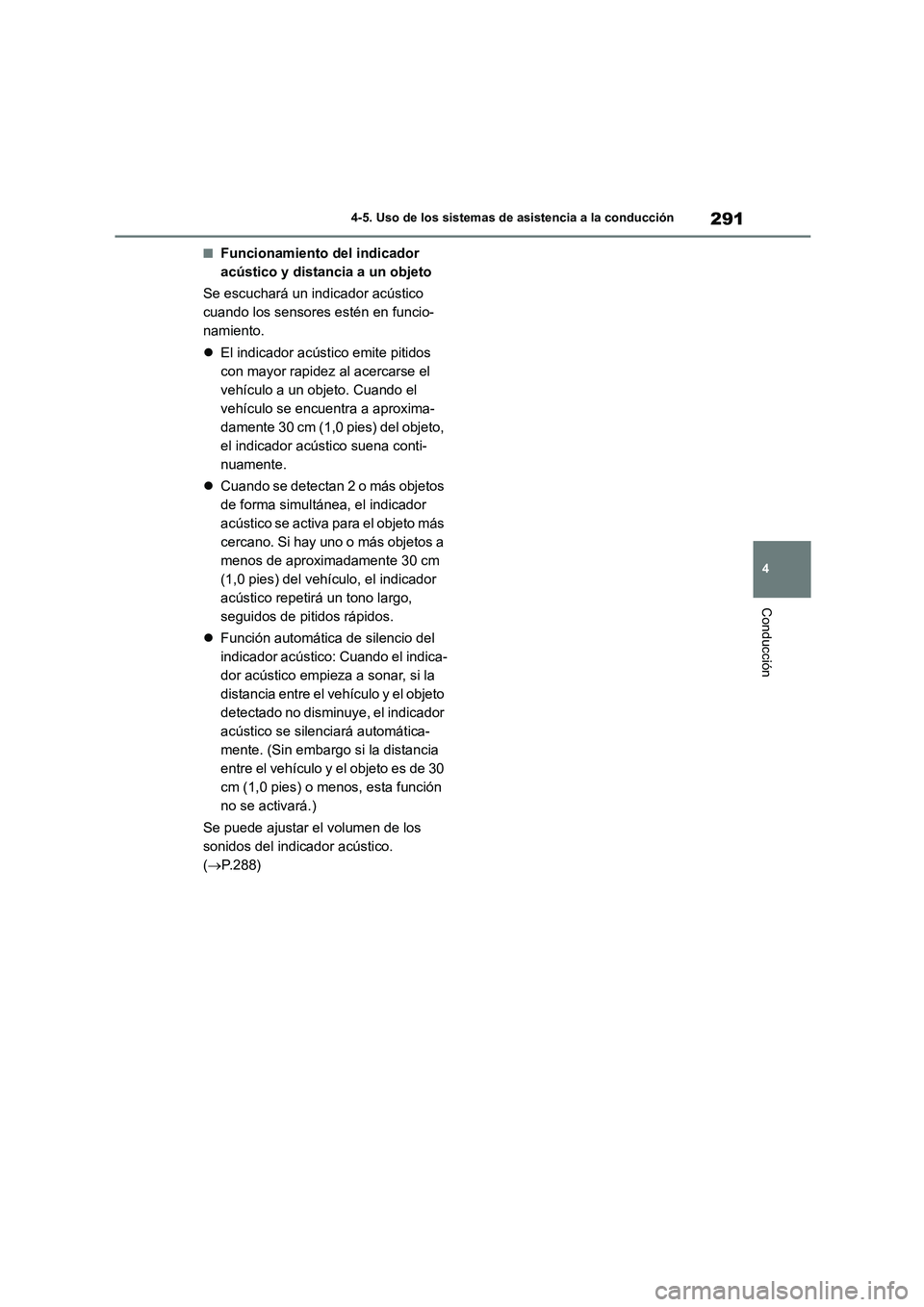

■Funcionamiento del indicador
acústico y distancia a un objeto
Se escuchará un indicador acústico
cuando los sensores estén en funcio-
namiento.
 El indicador acústico emite pitidos
con mayor rapidez al acercarse el
vehículo a un objeto. Cuando el
vehículo se encuentra a aproxima-
damente 30 cm (1,0 pies) del objeto,
el indicador acústico suena conti-
nuamente.
 Cuando se detectan 2 o más objetos
de forma simultánea, el indicador
acústico se activa para el objeto más
cercano. Si hay uno o más objetos a
menos de aproximadamente 30 cm
(1,0 pies) del vehículo, el indicador
acústico repetirá un tono largo,
seguidos de pitidos rápidos.
 Función automática de silencio del
indicador acústico: Cuando el indica-
dor acústico empieza a sonar, si la
distancia entre el vehículo y el objeto
detectado no disminuye, el indicador
acústico se silenciará automática-
mente. (Sin embargo si la distancia
entre el vehículo y el objeto es de 30
cm (1,0 pies) o menos, esta función
no se activará.)
Se puede ajustar el volumen de los
sonidos del indicador acústico.
( P.288)

293
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

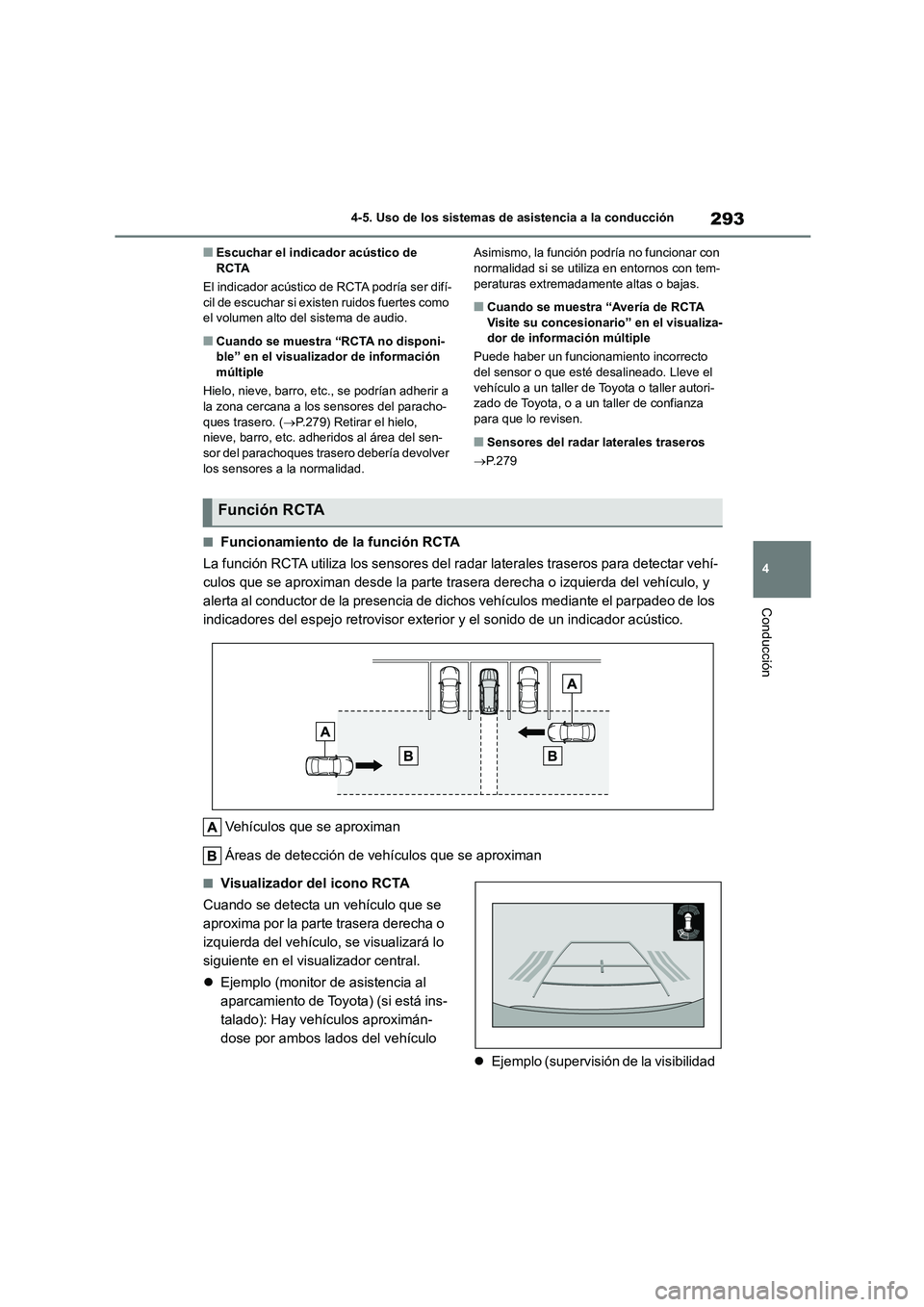

■Escuchar el indicador acústico de RCTA
El indicador acústico de RCTA podría ser difí-
cil de escuchar si existen ruidos fuertes como
el volumen alto del sistema de audio.
■Cuando se muestra “RCTA no disponi- ble” en el visualizador de información
múltiple
Hielo, nieve, barro, etc., se podrían adherir a
la zona cercana a los sensores del paracho-
ques trasero. ( P.279) Retirar el hielo, nieve, barro, etc. adheridos al área del sen-
sor del parachoques trasero debería devolver
los sensores a la normalidad.
Asimismo, la función podría no funcionar con normalidad si se utiliza en entornos con tem-
peraturas extremadamente altas o bajas.
■Cuando se muestra “Avería de RCTA
Visite su concesionario” en el visualiza- dor de inform ación múltiple
Puede haber un funcionamiento incorrecto
del sensor o que esté desalineado. Lleve el
vehículo a un taller de Toyota o taller autori- zado de Toyota, o a un taller de confianza
para que lo revisen.
■Sensores del radar laterales traseros
 P. 2 7 9
■Funcionamiento de la función RCTA
La función RCTA utiliza los sensores del r adar laterales traseros para detectar vehí-
culos que se aproximan desde la parte trasera derecha o izquierda del vehículo, y
alerta al conductor de la presencia de dichos vehículos mediante el parpadeo de los
indicadores del espejo retrovisor exterior y el sonido de un indicador acústico.
Vehículos que se aproximan
Áreas de detección de vehículos que se aproximan
■Visualizador del icono RCTA
Cuando se detecta un vehículo que se
aproxima por la parte trasera derecha o
izquierda del vehículo, se visualizará lo
siguiente en el visualizador central.
 Ejemplo (monitor de asistencia al
aparcamiento de Toyota) (si está ins-
talado): Hay vehículos aproximán-
dose por ambos lados del vehículo
 Ejemplo (supervisión de la visibilidad
Función RCTA
