Voorwaarden voor het stoppen van de
werking van de Parking Support
Brake-functie (voor stilstaande
objecten)
De werking van de functie stopt als aan
één van de volgende voorwaarden wordt
voldaan:
• Begrenzingsregeling hybridesysteem
– De Parking Support Brake is
uitgeschakeld.
– Het systeem stelt vast dat de
aanrijding voorkomen kan worden
met normaal remmen.
– Het statische object bevindt zich
niet langer op een afstand van
ongeveer 2 tot 4 m van de auto in de
rijrichting van de auto.
• Remfunctieregelsysteem
– De Parking Support Brake is
uitgeschakeld.
– Er zijn ongeveer 2 seconden
verstreken nadat de auto door de
remregeling tot stilstand is
gebracht.
– Het rempedaal wordt ingetrapt
nadat de auto tot stilstand is
gebracht door de remregeling.
– Het statische object bevindt zich
niet langer op een afstand van
ongeveer 2 tot 4 m van de auto in de
rijrichting van de auto.
Detectiebereik van de Parking Support
Brake-functie (voor stilstaande
objecten)
Het detectiebereik van de Parking
Support Brake-functie (voor stilstaande
objecten) verschilt van dat van de Toyota
Parking Assist-sensor. (→Blz. 246)
Daardoor wordt de Parking Support
Brake-functie (voor stilstaande
objecten) mogelijk niet geactiveerd, ook
al signaleert de Toyota Parking
Assist-sensor een object en wordt er een
waarschuwing gegeven.
Situaties waarin het systeem mogelijk
niet goed werkt
→Blz. 243Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
→Blz. 244
4.5.11 Parking Support
Brake-functie (voor voertuigen
die achterlangs rijden)
*
*Indien aanwezig
Als een radarsensor achter een auto
signaleert die van rechts of links achter
nadert en het systeem bepaalt dat de
kans op een aanrijding groot is, activeert
deze functie de remmen om de kans op
een aanrijding met de naderende auto te
verkleinen.
Voorbeeld van het in werking treden
van de functie
Deze functie treedt in werking in situaties
zoals hieronder aangegeven wanneer in
de rijrichting van de auto een auto wordt
gesignaleerd.
Bij het achteruitrijden nadert een auto en
het rempedaal wordt niet of te laat
ingetrapt
Soorten sensoren
→Blz. 237
WAARSCHUWING!
Ervoor zorgen dat het systeem goed
werkt
→Blz. 237
4.5 Gebruik van de ondersteunende systemen
261
4
Rijden

TRC (Traction Control)
Zorgt ervoor dat de aandrijfkracht
behouden blijft en voorkomt dat de
aandrijvende wielen gaan doorslippen bij
het wegrijden met de auto of bij het
accelereren op gladde wegen
Active Cornering Assist (ACA)
Helpt te voorkomen dat de auto naar de
buitenkant van de bocht uitwijkt door
remregeling uit te oefenen op de wielen
aan de binnenzijde wanneer tijdens het
rijden in een bocht wordt geprobeerd te
accelereren
Hill Start Assist Control
Helpt te voorkomen dat de auto achteruit
rolt bij helling op wegrijden
EPS (elektrische stuurbekrachtiging)
Maakt gebruik van een elektromotor om
de benodigde kracht voor het
ronddraaien van het stuurwiel te
verminderen
E-Four (elektronisch on-demand
AWD-systeem)
Regelt automatisch het aandrijfsysteem
zoals voorwielaandrijving of AWD
(vierwielaandrijving) overeenkomstig
verschillende rijomstandigheden,
waaronder normaal rijden, het nemen van
bochten, op een helling, bij het wegrijden,
tijdens accelereren of op door sneeuw of
regen gladde wegen en draagt zo bij aan
een stabiele bediening en rijstabiliteit.
VDIM (Vehicle Dynamics Integrated
Management)
Zorgt voor een geïntegreerde regeling
van de ABS-, BA-, TRC-, VSC-, Hill Start
Assist Control- en EPS-systemen
Zorgt ervoor dat de voertuigstabiliteit
behouden blijft bij uitwijkmanoeuvres op
een glad wegdek door de remkracht, het
vermogen van het hybridesysteem en de
mate van stuurbekrachtiging aan te
passen.Noodstopsignaal
Als het rempedaal plotseling wordt
ingetrapt, gaan de alarmknipperlichten
automatisch knipperen om het
achteropkomende verkeer te
waarschuwen.
Secondary Collision Brake
Als de airbagsensor een aanrijding
signaleert en het systeem in werking is,
worden de remmen en remlichten
automatisch geregeld om de rijsnelheid
te verlagen en te helpen de kans op
verdere schade ten gevolge van een
tweede aanrijding te verkleinen.
Als de TRC/VSC/ABS/Trailer Sway
Control in werking is
Het controlelampje Traction Control
knippert wanneer de TRC/VSC/ABS/
Trailer Sway Control in werking is.
Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in
modder of sneeuw, kan het TRC-systeem
het aandrijfvermogen van het
hybridesysteem naar de wielen beperken.
Als u op de schakelaar
drukt om het
systeem uit te schakelen, kunt u de auto
mogelijk gemakkelijker loskrijgen door te
‘schommelen’.
Schakel het TRC-systeem uit door de
schakelaar
snel in te drukken en weer
los te laten.
“Traction Control Turned OFF” (Traction
Control uitgeschakeld) wordt op het
multi-informatiedisplay weergegeven.
4.5 Gebruik van de ondersteunende systemen
266

• “AWD System Over-heated Switching
to 2WD Mode.” (AWD-systeem
oververhit, overschakelen naar
2WD-modus) AWD-systeem wordt te
heet. Zet de auto op een veilige plaats
stil terwijl het hybridesysteem in
werking is.
*Als de melding na een
tijdje verdwijnt, is er geen probleem.
Als de melding niet verdwijnt, laat dan
de auto direct nakijken door uw
Toyota-dealer.
• “AWD System Over-heated 2WD
Mode Engaged” (AWD-systeem
oververhit. 2WD-modus
ingeschakeld) Ten gevolge van
oververhitting is het AWD-systeem
tijdelijk uitgeschakeld en is
overgeschakeld op
voorwielaandrijving. Zet de auto op
een veilige plaats stil terwijl het
hybridesysteem in werking is.
*Als de
melding na een tijdje verdwijnt, wordt
het AWD-systeem automatisch weer
ingeschakeld. Als de melding niet
verdwijnt, laat dan de auto direct
nakijken door uw Toyota-dealer.
• “AWD system Malfunction 2WD Mode
Engaged Visit Your Dealer.” (Storing
AWD-systeem, 2WD-modus
ingeschakeld. Ga naar uw dealer) Er is
een storing opgetreden in het
AWD-systeem. Laat de auto direct
nakijken door uw Toyota-dealer.
*Schakel na het tot stilstand brengen
van de auto het hybridesysteem niet uit
zolang de melding nog weergegeven
wordt.
Weergave status AWD-werking
Informatie over de AWD-werking kan
worden weergegeven op het centrale
display. De getoonde afbeelding dient
slechts als voorbeeld en verschilt
mogelijk van het werkelijke beeld op het
centrale display. Weergave
koppelverdeling: Geeft de status van de
aandrijving van elk wiel weer in
6 stappen van 0 tot 5.De getoonde afbeelding dient slechts als
voorbeeld en verschilt mogelijk van het
werkelijke beeld op het
multi-informatiedisplay.
Weergeven van informatie over de
AWD-werking op het centrale display
1. Selecteer
in het hoofdmenu.
2. Selecteer [All wheel drive]
(vierwielaandrijving).
Werkingsvoorwaarden Secondary
Collision Brake
Het systeem werkt als de airbagsensor
een aanrijding signaleert terwijl de auto
in beweging is. Het systeem werkt echter
niet wanneer onderdelen beschadigd zijn.
Automatisch uitschakelen Secondary
Collision Brake
Het systeem wordt automatisch
uitgeschakeld in een van de volgende
situaties.
• De rijsnelheid daalt tot ongeveer
0 km/h
• Er verstrijkt een bepaalde tijd tijdens
de werking
• Het gaspedaal wordt flink ingetrapt.
WAARSCHUWING!
Het ABS werkt niet effectief als
• De maximale grip van de banden
overschreden wordt (bijvoorbeeld
versleten banden op een weg die
bedekt is met sneeuw).
• Er sprake is van aquaplaning bij hoge
snelheid op een nat of glad wegdek.
4.5 Gebruik van de ondersteunende systemen
269
4
Rijden

• Laat de toestand van de 12V-accu
controleren door een monteur.
• Laat vier winterbanden onder uw auto
monteren of schaf een set
sneeuwkettingen voor de voorwielen
aan.
Controleer of alle banden dezelfde
maat hebben en van hetzelfde merk
zijn en controleer of de
sneeuwkettingen geschikt zijn voor de
bandenmaat van uw auto.
WAARSCHUWING!
Rijden met winterbanden
Neem om de kans op ongevallen te
beperken de volgende
voorzorgsmaatregelen in acht. Als u dat
niet doet, kunt u de macht over het
stuur verliezen, wat kan leiden tot een
ongeval met dodelijk of ernstig letsel
tot gevolg.
• Gebruik winterbanden met de
voorgeschreven maat.
• Zorg ervoor dat de bandenspanning
aan de specificatie voldoet.
• Rijd niet harder dan de toegestane
snelheid of harder dan de
snelheidslimiet die geldt voor de
gebruikte winterbanden.
• Monteer winterbanden op alle
wielen.
Als wordt gereden met
sneeuwkettingen
Neem om de kans op ongevallen te
beperken de volgende
voorzorgsmaatregelen in acht. Anders
kunnen een aanrijding en dodelijk of
ernstig letsel het gevolg zijn.
• Rijd niet harder dan de maximaal
toegestane snelheid voor de
gebruikte sneeuwkettingen of niet
harder dan 50 km/h, afhankelijk van
welke snelheid de laagste is.
• Vermijd het rijden over slechte
wegdekken en over gaten.
WAARSCHUWING!(Vervolg)
• Vermijd plotseling accelereren,
abrupte stuuracties, plotseling
remmen en schakelhandelingen die
een plotselinge motorremwerking
veroorzaken.
• Minder uw snelheid alvorens een
bocht aan te snijden zodanig, dat u
zeker weet dat de auto bestuurbaar
blijft.
• Gebruik het LTA-systeem (Lane
Tracing Assist) niet.
OPMERKING
Repareren of vervangen van
winterbanden
Laat winterbanden repareren of
vervangen door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige of door een
bandenspecialist. Het verwijderen en
plaatsen van winterbanden heeft
namelijk invloed op de werking van de
bandenspanningssensoren en -zenders.
Voordat u met de auto gaat rijden
Voer, afhankelijk van de omstandigheden,
de volgende handelingen uit:
• Probeer een vastgevroren ruit niet
met kracht te openen en zet de
ruitenwissers niet aan als deze
vastgevroren zijn. Giet warm water
over het bevroren gedeelte om het ijs
te laten smelten. Veeg het water
direct weg om te voorkomen dat het
bevriest.
• Verwijder de eventueel aanwezige
sneeuw van de luchtinlaten voor de
voorruit om zeker te kunnen zijn van
een juiste werking van de aanjager
van het airconditioningsysteem.
• Controleer of er sprake is van ijs- of
sneeuwophopingen op de verlichting
aan de buitenzijde, op het dak, op het
4.6 Rijtips
273
4
Rijden

• Monteer de sneeuwkettingen volgens
de meegeleverde gebruiksaanwijzing.
OPMERKING
Monteren van sneeuwkettingen
Als er sneeuwkettingen gemonteerd
zijn, werken de
bandenspanningssensoren en -zenders
mogelijk niet goed.
4.6.3 Voorzorgsmaatregelen bij
terreinauto's
Deze auto behoort tot de categorie auto's
die een grotere bodemvrijheid en een
kleinere spoorbreedte hebben in verhou-
ding tot de hoogte van het zwaartepunt.
Kenmerken terreinauto's
• Vanwege het specifieke ontwerp
hebben terreinauto's een hoger
zwaartepunt dan gewone
personenauto's. Door dit specifieke
ontwerpkenmerk kan deze categorie
auto's eerder over de kop slaan.
Terreinauto's hebben een aanzienlijk
grotere kans om over de kop te slaan
dan andere auto's.
• Een voordeel van de grotere
bodemvrijheid is een beter zicht op de
weg, waardoor u beter kunt
anticiperen.
•
Een vierwielaangedreven auto is niet
ontworpen om bochten met dezelfde
snelheid te nemen als gewone
personenauto's, net als lage
sportwagens niet zijn ontworpen om in
het terrein te presteren. Daarom kan de
auto bij scherpe bochten en een te hoge
snelheid over de kop slaan.
WAARSCHUWING!
Voorzorgsmaatregelen bij
terreinauto's
Let altijd op de volgende
waarschuwingen om het risico op
dodelijk of ernstig letsel en schade aan
uw auto te voorkomen:
WAARSCHUWING!(Vervolg)
• Als een auto over de kop slaat, heeft
een inzittende zonder
veiligheidsgordel een aanzienlijk
grotere kans op ernstig letsel dan
een inzittende die wel een
veiligheidsgordel draagt. Alle
inzittenden dienen daarom gebruik
te maken van hun gordels.
• Vermijd waar mogelijk scherpe
bochten en abrupte manoeuvres. Het
verkeerd bedienen van deze auto kan
resulteren in het verliezen van de
controle over de auto of in het over
de kop slaan van de auto, waardoor
dodelijk of ernstig letsel kan
ontstaan.
• Door het laden van voorwerpen op
het imperiaal (indien aanwezig) zal
het zwaartepunt hoger komen te
liggen. Vermijd hoge snelheden, snel
optrekken, het maken van scherpe
bochten, plotseling remmen en
abrupte manoeuvres om te
voorkomen dat u de controle over de
auto verliest of dat de auto over de
kop slaat.
• Matig bij rukwinden altijd uw
snelheid. Door het profiel en het
hogere zwaartepunt is uw auto
gevoeliger voor zijwind dan een
gewone auto. U hebt meer controle
over de auto als u langzamer rijdt.
• Rijd niet horizontaal over steile
hellingen. Recht omhoog of recht
naar beneden rijden wordt
aanbevolen. Uw auto (en elke andere
vergelijkbare terreinauto) kan
gemakkelijker opzij omslaan dan
voor- of achterover.
Terreinrijden
Uw auto is niet specifiek ontworpen voor
het rijden in het terrein. Neem de
volgende voorzorgsmaatregelen in acht
om problemen te voorkomen als het
absoluut noodzakelijk is in het terrein te
rijden.
4.6 Rijtips
275
4
Rijden

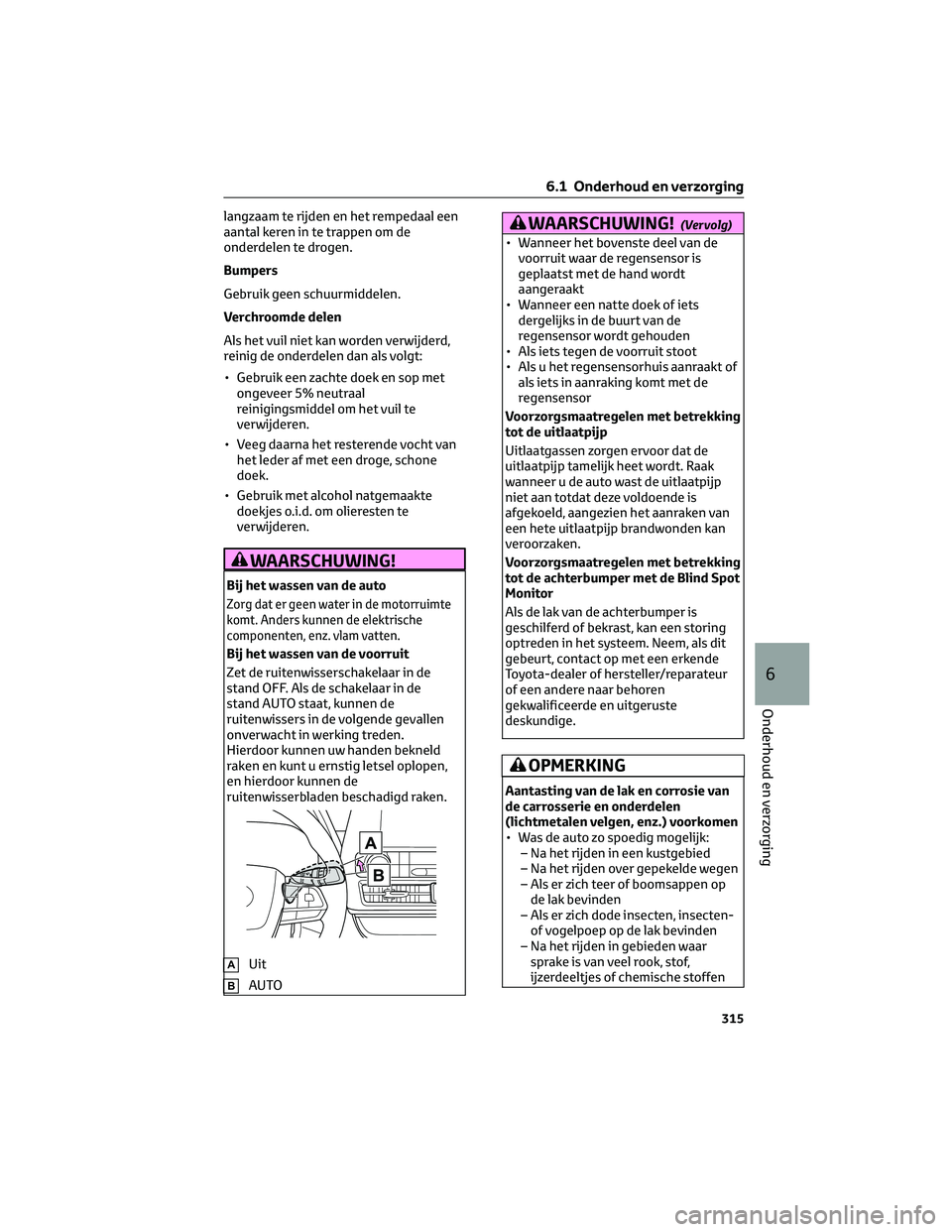

langzaam te rijden en het rempedaal een
aantal keren in te trappen om de
onderdelen te drogen.
Bumpers
Gebruik geen schuurmiddelen.
Verchroomde delen
Als het vuil niet kan worden verwijderd,
reinig de onderdelen dan als volgt:
• Gebruik een zachte doek en sop met
ongeveer 5% neutraal
reinigingsmiddel om het vuil te
verwijderen.
• Veeg daarna het resterende vocht van
het leder af met een droge, schone
doek.
• Gebruik met alcohol natgemaakte
doekjes o.i.d. om olieresten te
verwijderen.
WAARSCHUWING!
Bij het wassen van de auto
Zorg dat er geen water in de motorruimte
komt. Anders kunnen de elektrische
componenten, enz. vlam vatten.
Bij het wassen van de voorruit
Zet de ruitenwisserschakelaar in de
stand OFF. Als de schakelaar in de
stand AUTO staat, kunnen de
ruitenwissers in de volgende gevallen
onverwacht in werking treden.
Hierdoor kunnen uw handen bekneld
raken en kunt u ernstig letsel oplopen,
en hierdoor kunnen de
ruitenwisserbladen beschadigd raken.
AUit
BAUTO
WAARSCHUWING!(Vervolg)
• Wanneer het bovenste deel van de
voorruit waar de regensensor is
geplaatst met de hand wordt
aangeraakt
• Wanneer een natte doek of iets
dergelijks in de buurt van de
regensensor wordt gehouden
• Als iets tegen de voorruit stoot
• Als u het regensensorhuis aanraakt of
als iets in aanraking komt met de
regensensor
Voorzorgsmaatregelen met betrekking
tot de uitlaatpijp
Uitlaatgassen zorgen ervoor dat de
uitlaatpijp tamelijk heet wordt. Raak
wanneer u de auto wast de uitlaatpijp
niet aan totdat deze voldoende is
afgekoeld, aangezien het aanraken van
een hete uitlaatpijp brandwonden kan
veroorzaken.
Voorzorgsmaatregelen met betrekking
tot de achterbumper met de Blind Spot
Monitor
Als de lak van de achterbumper is
geschilferd of bekrast, kan een storing
optreden in het systeem. Neem, als dit
gebeurt, contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
OPMERKING
Aantasting van de lak en corrosie van
de carrosserie en onderdelen
(lichtmetalen velgen, enz.) voorkomen
• Was de auto zo spoedig mogelijk:
– Na het rijden in een kustgebied
– Na het rijden over gepekelde wegen
– Als er zich teer of boomsappen op
de lak bevinden
– Als er zich dode insecten, insecten-
of vogelpoep op de lak bevinden
– Na het rijden in gebieden waar
sprake is van veel rook, stof,
ijzerdeeltjes of chemische stoffen
6.1 Onderhoud en verzorging
315
6
Onderhoud en verzorging

WAARSCHUWING!(Vervolg)
• Gebruik geen banden van verschillende merken, types ofprofielen. Gebruik ook geen bandenmet duidelijk verschillendeslijtagepatronen door elkaar.• Gebruik uitsluitend de door Toyotavoorgeschreven bandenmaat.• Gebruik geen verschillende soortenbanden (radiaalbanden,gordelbanden met diagonaalkarkasen diagonaalbanden) door elkaar.• Gebruik geen zomer-, all-season- enwinterbanden door elkaar.• Gebruik nooit banden onder uw autodie zijn gebruikt onder een andereauto. Door het gebruik van bandenwaarvan het verleden onbekend is,loopt u extra risico.• Auto's met een compact reservewiel:Rijd niet met een aanhangwagen alseen compact reservewiel isgemonteerd.
OPMERKING
Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen metkuilen. Dergelijke omstandighedenhebben mogelijk een verlaging van debandenspanning tot gevolg, waardoorde verende werking van de bandenvermindert. Bovendien kunnen debanden zelf en de velgen en carrosseriebeschadigd raken bij het rijden overonverharde wegen.
Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunnen de bandenen/of velgen ernstig beschadigd raken.
Wisselen van banden
Wissel de banden zoals aangegeven in de afbeelding.
Auto's met een compact reservewiel
AVoor
Auto's met een volwaardig reservewiel
AVoor
Toyota beveelt aan om de banden ongeveer elke 5.000 km van plaats tewisselen om een gelijkmatigslijtagepatroon en een langerelevensduur van de banden te verkrijgen.
Vergeet niet na het wisselen van de bandenhet bandenspanningswaarschuwings-systeem te initialiseren.
Bandenspanningswaarschuwingssysteem
Uw auto is uitgerust met een banden- spanningswaarschuwingssysteem datgebruikmaakt van bandenspannings-sensoren en -zenders om een lagebandenspanning te signaleren voordatdeze tot problemen leidt.
• De door het bandenspanningswaarschuwingssysteemgesignaleerde bandenspanning kanop het multi-informatiedisplayworden weergegeven. ( →Blz. 82, blz. 90)
6.3 Zelf uit te voeren onderhoud
331
6
Onderhoud en verzorging

– Als het reservewiel zich op een
plaats bevindt waar een slechte
ontvangst van radiosignalen is.
*
– Als er banden zonder
bandenspanningssensoren en
-zenders zijn gebruikt.
– Als de identificatiecode op de
bandenspanningssensoren en
-zenders niet is geregistreerd in de
bandenspanningswaarschuwings-
systeem-ECU.
*Alleen auto's met een volwaardig
reservewiel
• In de volgende situaties kunnen de
prestaties worden beïnvloed.
– In de buurt van een
televisiezendmast,
elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven
of andere locatie waar sterke
radiogolven of elektromagnetische
velden aanwezig zijn
– Als u een draagbare radio, mobiele
telefoon, draadloze telefoon of een
ander draadloos
communicatiemiddel bij u draagt
• Als de bandenpositiegegevens niet
juist worden weergegeven als gevolg
van slechte ontvangst van de
radiogolven, kan de weergave worden
hersteld door verder te rijden en zo de
ontvangst van de radiogolven te
veranderen.
• Wanneer de auto geparkeerd is, kan
het langer duren voordat de
waarschuwing verschijnt of verdwijnt.
• Wanneer de bandenspanning snel
daalt, zoals bij een klapband, dan
verschijnt de waarschuwing mogelijk
niet.
Waarschuwingen
bandenspanningswaarschuwingssysteem
De eventuele waarschuwing van het
bandenspanningswaarschuwingssysteem
is gebaseerd op de omstandigheden
waaronder het systeem geïnitialiseerd
is. Daarom laat het systeem mogelijk
zelfs een waarschuwing zien wanneer debandenspanning niet laag genoeg is of
wanneer de druk hoger is dan de druk
die was ingesteld tijdens het initialiseren
van het systeem.
Plaatsen van
bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren en
-zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren
en -zenders geplaatst worden, moeten de
identificatiecodes van deze componenten
worden geregistreerd in de
bandenspanningswaarschuwingssysteem-
ECU en moet het
bandenspanningswaarschuwingssysteem
worden geïnitialiseerd. Laat de
identificatiecodes van de
bandenspanningssensoren en -zenders
registreren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige. (→Blz. 336)
Vervangen van banden en velgen
Als de identificatiecode van de
bandenspanningssensor en -zender niet
is geregistreerd, werkt het
bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer
10 minuten rijden gaat het
waarschuwingslampje lage
bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden
om aan te geven dat er een storing in het
systeem aanwezig is.
OPMERKING
Repareren of vervangen van banden,
velgen, bandenspanningssensoren,
-zenders en ventieldopjes
• Neem voor het verwijderen en
plaatsen van wielen, banden of
bandenspanningssensoren en
-zenders contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
6.3 Zelf uit te voeren onderhoud
333
6
Onderhoud en verzorging
