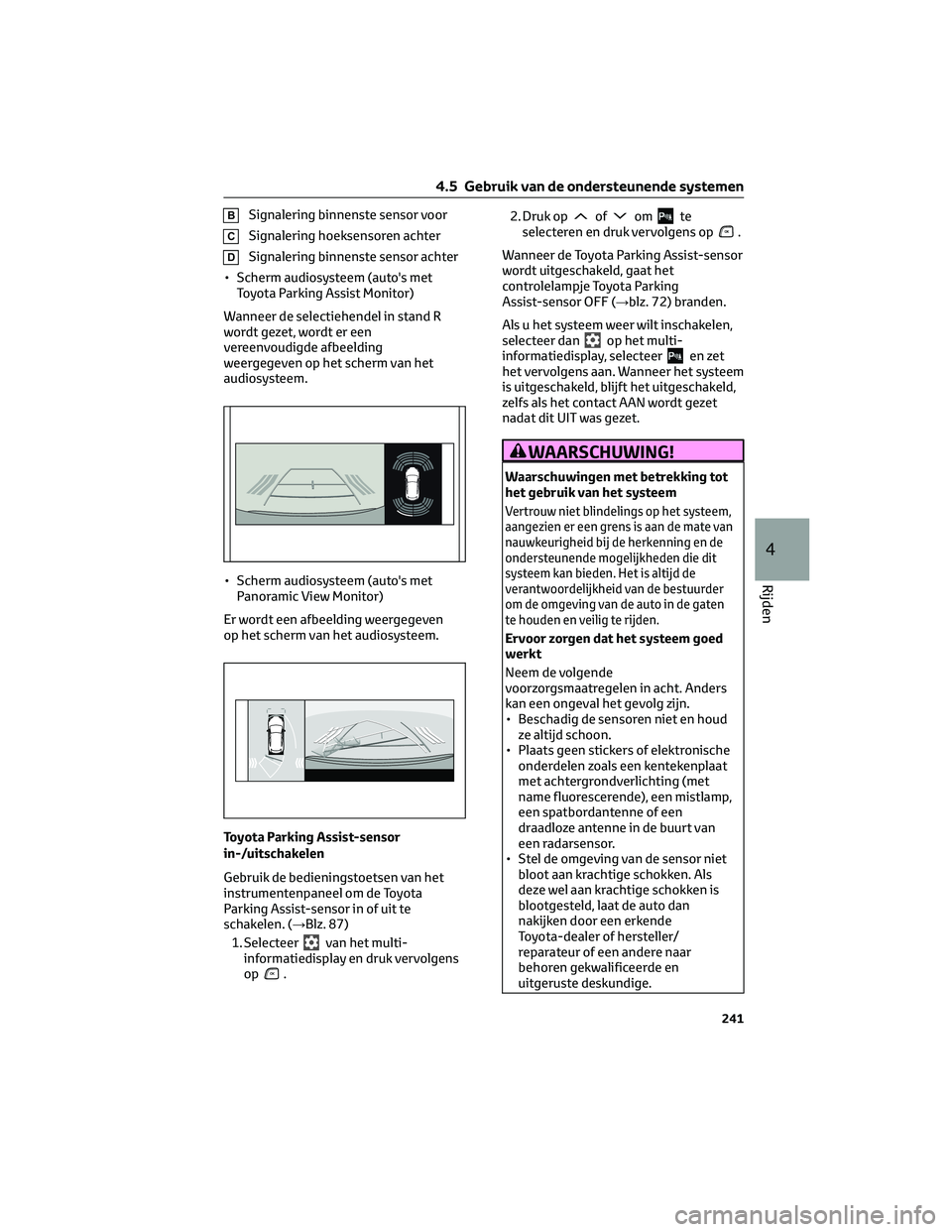

2023 TOYOTA HIGHLANDER sensor

BSignalering binnenste sensor voor
CSignalering hoeksensoren achter
DSignalering binnenste sensor achter
• Scherm audiosysteem (auto's met
Toyota Parking Assist Monitor)
Wanneer de selectiehendel in stand R
wordt gezet, wordt er een
vereenvoudigde afbeelding
weergegeven op het scherm van het
audiosysteem.
• Scherm audiosysteem (auto's met
Panoramic View Monitor)
Er wordt een afbeelding weergegeven
op het scherm van het audiosysteem.
Toyota Parking Assist-sensor
in-/uitschakelen
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de Toyota
Parking Assist-sensor in of uit te
schakelen. (→Blz. 87)
1. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.2. Druk op
ofomte
selecteren en druk vervolgens op.
Wanneer de Toyota Parking Assist-sensor
wordt uitgeschakeld, gaat het
controlelampje Toyota Parking
Assist-sensor OFF (→blz. 72) branden.
Als u het systeem weer wilt inschakelen,
selecteer dan
op het multi-
informatiedisplay, selecteeren zet
het vervolgens aan. Wanneer het systeem
is uitgeschakeld, blijft het uitgeschakeld,
zelfs als het contact AAN wordt gezet
nadat dit UIT was gezet.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het systeem,
aangezien er een grens is aan de mate van
nauwkeurigheid bij de herkenning en de
ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de
verantwoordelijkheid van de bestuurder
om de omgeving van de auto in de gaten
te houden en veilig te rijden.
Ervoor zorgen dat het systeem goed
werkt
Neem de volgende
voorzorgsmaatregelen in acht. Anders
kan een ongeval het gevolg zijn.
• Beschadig de sensoren niet en houd
ze altijd schoon.
• Plaats geen stickers of elektronische
onderdelen zoals een kentekenplaat
met achtergrondverlichting (met
name fluorescerende), een mistlamp,
een spatbordantenne of een
draadloze antenne in de buurt van
een radarsensor.
• Stel de omgeving van de sensor niet
bloot aan krachtige schokken. Als
deze wel aan krachtige schokken is
blootgesteld, laat de auto dan
nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
4.5 Gebruik van de ondersteunende systemen
241
4
Rijden

WAARSCHUWING!(Vervolg)
Neem contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige als de voor- de
achterbumper moet worden
verwijderd/geplaatst of vervangen.
• Wijzig, demonteer of spuit de
sensoren niet.
• Bevestig geen afdekking op de
kentekenplaat.
• Houd de bandenspanning op de
juiste waarde.
Wanneer moet de functie
uitgeschakeld worden
Schakel in de volgende situaties de
functie uit, omdat deze anders mogelijk
zelfs werkt als er geen kans op een
aanrijding is.
• Het niet in acht nemen van
bovenstaande waarschuwingen.
• Als een niet-originele Toyota-
wielophanging (bijvoorbeeld
verlaagde wielophanging) is
gemonteerd.
Opmerkingen bij het wassen van de
auto
Stel de omgeving van de sensoren niet
bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
• Spuit bij het wassen van de auto met
een hogedrukreiniger niet
rechtstreeks op de sensoren, omdat
dit er toe kan leiden dat een sensor
niet meer goed werkt.
•
Richt bij het wassen van de auto met
stoom de stoom niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden
dat een sensor niet meer goed werkt.
Het systeem kan worden geactiveerd
wanneer
• Het contact AAN staat.
• De Toyota Parking Assist-sensor is
ingeschakeld.
• De rijsnelheid lager is dan ongeveer
10 km/h.• De selectiehendel in een andere stand
dan P staat.
Als “Parking Assist Unavailable”
(Parking Assist niet beschikbaar)
wordt weergegeven op het
multi-informatiedisplay
• Er kan continu water over de sensor
stromen, zoals bij zware regenval. Als
het systeem signaleert dat de
toestand weer normaal is, zal het
systeem weer normaal werken.
• Mogelijk is het systeem na het
losnemen en weer aansluiten van een
accuklem niet geïnitialiseerd.
Initialiseer het systeem. (→Blz. 242)
Als deze melding na de initialisatie
nog steeds wordt weergegeven, laat
de auto dan controleren door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als “Parking Assist Unavailable Clean
Parking Assist Sensor” (Parking Assist
niet beschikbaar, reinig Parking
Assist-sensor) wordt weergegeven op
het multi-informatiedisplay
Mogelijk is een van de sensoren bedekt
met bijvoorbeeld ijs, sneeuw of vuil.
Verwijder dan het ijs, de sneeuw, het vuil
e.d. van de sensor om te zorgen dat het
systeem weer normaal werkt.
Ook wordt er bij lage temperaturen
mogelijk een waarschuwingsmelding
weergegeven doordat zich ijs vormt op
een sensor en een sensor daardoor
mogelijk geen obstakels signaleert.
Zodra het ijs smelt, zal het systeem weer
normaal werken.
Als een accuklem is losgenomen en
weer is aangesloten
Het systeem moet worden
geïnitialiseerd. Rijd om het systeem te
initialiseren gedurende ten minste
5 seconden recht vooruit met een
snelheid van ongeveer 35 km/h of
hoger.
4.5 Gebruik van de ondersteunende systemen
242

Detectie-informatie sensoren
• Tijdens het gebruik kunnen zich de
volgende situaties voordoen:
– Het detectiegebied van de sensoren
is beperkt tot het gebied rond de
voor- en achterbumper van de auto.
– Afhankelijk van de vorm van het
object en andere factoren kan de
detectieafstand korter worden of
kan detectie niet mogelijk zijn.
– Obstakels worden mogelijk niet
gesignaleerd als ze zich te dicht bij
de sensor bevinden.
– Tussen het signaleren van een
object en de weergave zit een kleine
vertraging. Ook als er met lage
snelheid wordt gereden, bestaat de
mogelijkheid dat het object binnen
het detectiegebied van de sensoren
komt voordat het display wordt
weergegeven en het
waarschuwingssignaal hoorbaar is.
– Het kan moeilijk zijn om de zoemer
te horen als het audiosysteem hard
staat of als de luchtcirculatie van de
airconditioning veel geluid
produceert.
– De zoemer is mogelijk moeilijk te
horen doordat zoemers van andere
systemen klinken.
Objecten die mogelijk niet goed
worden gesignaleerd door het systeem
Door de vorm van het object kan de
sensor het mogelijk niet signaleren. Let
goed op bij de volgende objecten:
• Kabels, hekken, touwen, enz.
• Katoen, sneeuw en andere materialen
die geluidsgolven absorberen
• Zeer hoekige objecten
• Lage objecten
• Hoge obstakels waarbij het bovenste
deel uitsteekt in de richting van uw
auto
Mogelijk worden mensen die bepaalde
soorten kleding dragen niet
gesignaleerd.Situaties waarin het systeem mogelijk
niet goed werkt
De staat van de auto en de omgeving
kunnen van invloed zijn op de capaciteit
van de sensor om objecten correct te
signaleren. Specifieke situaties waarin
dit voor kan komen ziet u hieronder.
• De sensor is bedekt met vuil, sneeuw,
waterdruppels of ijs. (Het reinigen van
de sensoren zal het probleem
oplossen.)
• De sensor is bevroren. (Het ontdooien
van de sensor zal het probleem
oplossen.) Vooral bij lage
buitentemperaturen kan het gebeuren
dat er ten gevolge van een bevroren
sensor een abnormaal beeld te zien is
op het display of dat objecten, zoals
een muur, niet worden gesignaleerd.
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is.
• De auto rijdt op een bijzonder
hobbelige weg, op een helling, op
grind of op gras.
• Wanneer in de omgeving van de auto
ultrasoongolven worden
geproduceerd door claxons,
voertuigdetectiesystemen,
motorfietsmotoren, luchtremmen van
vrachtwagens, sonarsystemen van
andere auto's of andere bronnen.
• Een sensor is bedekt met een
waterfilm of er is sprake van zware
regenval.
• Als het object zich te dicht bij de
sensor bevindt.
4.5 Gebruik van de ondersteunende systemen
243
4
Rijden

• Als een voetganger kleren draagt die
geen ultrasoongolven reflecteren
(bijvoorbeeld een rok met plooien of
volants).
•
Wanneer objecten die niet loodrecht op
de grond staan, objecten die niet in een
rechte hoek ten opzichte van de
rijrichting van de auto staan of
ongelijkmatige of golvende objecten
zich binnen het detectiebereik bevinden.
• Bij sterke wind.
• Bij het rijden onder barre
weersomstandigheden, bijvoorbeeld
bij mist, sneeuw of een zandstorm.
• Wanneer zich tussen de auto en een
gesignaleerd obstakel een object
bevindt dat niet kan worden
gesignaleerd.
• Als een object zoals een auto,
motorfiets, fiets of voetganger voor
de auto langs komt of plotseling van
opzij opduikt.
• Als de stand van een sensor is
gewijzigd door een aanrijding o.i.d.
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst.
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto.
•
Als niet op een stabiele wijze kan worden
gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bij een ongeval of
als er storingen zijn.
•Wanneer er sneeuwkettingen worden
gebruikt, een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt.
Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder sommige omstandigheden, zoals
de onderstaande, werkt het systeem
mogelijk zelfs als er geen kans op een
aanrijding is.• Wanneer op een smalle weg wordt
gereden.
• Wanneer richting een spandoek of
vlag, een laaghangende tak of een
slagboom (zoals wordt gebruikt bij
spoorwegovergangen, tolpoortjes en
parkeerplaatsen) wordt gereden
• Bij een groef of gat in het wegdek.
• Wanneer de auto over een metalen
afdekking (rooster) rijdt, zoals
gebruikt boven afvoergoten.
• Bij het omhoog of omlaag rijden op
een steile helling.
• Als een sensor wordt geraakt door een
grote hoeveelheid water, zoals bij het
rijden op een overstroomde weg.
•
De sensor is bedekt met vuil, sneeuw,
waterdruppels of ijs. (Het reinigen van
de sensoren zal het probleem oplossen.)
•Een sensor is bedekt met een waterfilm
of er is sprake van zware regenval.
• Bij het rijden onder barre
weersomstandigheden, bijvoorbeeld
bij mist, sneeuw of een zandstorm.
• Wanneer het stevig waait.
4.5 Gebruik van de ondersteunende systemen
244

• Wanneer in de omgeving van de auto
ultrasoongolven worden
geproduceerd door claxons,
voertuigdetectiesystemen,
motorfietsmotoren, luchtremmen van
vrachtwagens, sonarsystemen van
andere auto's of andere bronnen.
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto.
• Als de stand van een sensor is
gewijzigd door een aanrijding o.i.d.
• De auto nadert een hoge of gebogen
stoeprand.
• Wanneer vlak langs pilaren
(H-vormige stalen balken, enz.) in
parkeergarages, op bouwplaatsen,
enz. wordt gereden
• Als niet op een stabiele wijze kan
worden gereden met de auto,
bijvoorbeeld als hij betrokken is
geweest bij een ongeval of als er
storingen zijn.
• De auto rijdt op een bijzonder
hobbelige weg, op een helling, op
grind of op gras.
• Wanneer er sneeuwkettingen worden
gebruikt, een compact reservewiel is
gemonteerd of een
bandenreparatieset is gebruikt.Instellen van het zoemervolume
Aanpassen van het zoemervolume
Het zoemervolume kan worden
aangepast op het
multi-informatiedisplay.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het
instrumentenpaneel. (→Blz. 87, blz. 97)
1. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
2. Druk op
ofomte
selecteren en houd vervolgens
ingedrukt.
3. Selecteer het volume en druk
vervolgens op
.
Elke keer dat de toets wordt ingedrukt,
wijzigt het volume tussen 1, 2 en 3.
Tijdelijk dempen van het geluid van een
zoemer
Op het multi-informatiedisplay wordt een
toets MUTE weergegeven wanneer een
object wordt gesignaleerd. Druk op
om het geluid van de zoemer te dempen.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de stand van de selectiehendel
wordt gewijzigd.
• Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
• Als er een storing in een sensor
aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig
wordt uitgeschakeld.
• Als het contact UIT wordt gezet.
4.5 Gebruik van de ondersteunende systemen
245
4
Rijden

Weergave sensorsignalering, afstand
tot object
Detectiebereik van de sensorenAOngeveer 100 cm
BOngeveer 150 cm
COngeveer 60 cm
Het schema toont het detectiebereik
van de sensoren. Houd er rekening
mee dat de sensoren geen objecten
kunnen signaleren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan
verschillend zijn, afhankelijk van
bijvoorbeeld de vorm van het object.
Multi-informatiedisplay, head-up display (indien aanwezig) en scherm audiosysteem
Wanneer er een obstakel wordt gesignaleerd door een sensor, wordt de globale afstand
tot het obstakel weergegeven op het multi-informatiedisplay, het scherm van het
audiosysteem en het head-up display (indien aanwezig). (Als de afstand tot het object
klein wordt, gaan de afstandssegmenten mogelijk knipperen.)
• Globale afstand tot object: 150 cm - 60 cm
*(binnenste sensor achter)
Multi-informatiedisplay Scherm audiosysteem Head-up display
*Functie automatisch dempen zoemer is ingeschakeld. (→Blz. 248)
• Globale afstand tot object: 100 cm - 60 cm
*(binnenste sensor voor)
Multi-informatiedisplay Scherm audiosysteem Head-up display
*Functie automatisch dempen zoemer is ingeschakeld. (→Blz. 248)
4.5 Gebruik van de ondersteunende systemen
246

Werking zoemer en afstand tot een object
Een zoemer klinkt als de sensoren in
werking zijn.
• De geluidssignalen volgen elkaar
sneller op naarmate de auto dichter bij
het object komt. Als de auto het
obstakel genaderd is tot ongeveer
30 cm, klinkt de zoemer continu.
• Als er gelijktijdig 2 of meer objecten
worden gesignaleerd, klinkt de
zoemer voor het dichtstbijzijnde
object. Als een of meer objecten
dichter bij de auto komen dan
ongeveer 30 cm, klinkt er een
langdurig piepsignaal, gevolgd door
elkaar snel opvolgende piepsignalen.
• Functie automatisch dempen zoemer:
Als, terwijl de zoemer klinkt, de
afstand tussen de auto en het
gesignaleerde object niet kleiner
wordt, wordt de zoemer automatisch
gedempt. (Als de afstand tussen de
auto en het object echter 30 cm of
minder is, werkt de functie niet.)
Het geluidsvolume van de zoemer kan
worden gewijzigd. (→Blz. 245)
4.5.8 RCTA (Rear Crossing Traffic
Alert)
De RCTA gebruikt de radarsensoren opzij
achter van de BSM in de achterbumper.
Deze functie is bedoeld om de bestuurder
te helpen gebieden te controleren die bij
het achteruitrijden niet goed zichtbaar
zijn.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd
veilig en houd rekening met de
omgeving.
De RCTA is slechts een aanvullende
functie die de bestuurder waarschuwt
wanneer er een auto van rechts of links
achter de auto nadert.
WAARSCHUWING!(Vervolg)
Aangezien de RCTA onder bepaalde
omstandigheden mogelijk niet goed
werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren.
Uitsluitend op deze functie vertrouwen
kan leiden tot een ongeval met dodelijk
of ernstig letsel tot gevolg.
Systeemonderdelen
ABedieningstoetsen
instrumentenpaneel
Inschakelen/uitschakelen van de
RCTA.
Wanneer de RCTA wordt
uitgeschakeld, gaat het
controlelampje RCTA OFF branden.
BIndicatoren in buitenspiegel
Wanneer een auto wordt
gesignaleerd die van links of rechts
achter nadert, gaan de indicatoren in
beide buitenspiegels knipperen en
klinkt er een zoemer.
CCentraal display
Wanneer een voertuig wordt
gesignaleerd dat van rechts of links
achter nadert, wordt het RCTA-icoon
(→blz. 250) voor de desbetreffende
zijde weergegeven op het centrale
display. In deze afbeelding wordt een
voorbeeld getoond van auto's die van
zowel links als rechts achter naderen.
Inschakelen/uitschakelen van de RCTA
De RCTA kan worden ingeschakeld/
uitgeschakeld via
van het
multi-informatiedisplay. (→Blz. 415)
4.5 Gebruik van de ondersteunende systemen
248

Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF
(→blz. 72) branden. (Telkens wanneer het
contact UIT en weer AAN wordt gezet,
wordt de RCTA automatisch
ingeschakeld.)
Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de
buitenspiegels bij fel zonlicht niet goed te
zien.
Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer
het volume van het audiosysteem hoog
staat.
Wanneer “Rear Cross Traffic Alert
Unavailable” (Rear Cross Traffic Alert
niet beschikbaar) wordt weergegeven
op het multi-informatiedisplay
Er bevindt zich mogelijk ijs, sneeuw,
modder, enz. bij de sensoren op de
achterbumper. (→Blz. 237) Na hetverwijderen van het ijs, de sneeuw, de
modder, enz. van de achterbumper moet
het systeem weer normaal gaan werken.
Ook werkt de functie mogelijk niet
normaal bij extreem warm of koud weer.
Wanneer “Rear Cross Traffic Alert
Malfunction Visit Your Dealer” (Storing
in Rear Cross Traffic Alert. Ga naar uw
dealer) wordt weergegeven op het
multi-informatiedisplay
Er zit mogelijk een storing in de sensor of
de sensor is niet goed uitgelijnd. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Radarsensoren opzij achter
→Blz. 237
RCTA
Werking van de RCTA
De RCTA maakt gebruik van radarsensoren achter om auto's die van rechts of links achter
naderen te signaleren en waarschuwt de bestuurder voor de aanwezigheid van dergelijke
auto's door de indicatoren in de buitenspiegels te laten knipperen en een zoemer te laten
klinken.
ANaderende auto's
BDetectiegebieden voor naderende
auto's
4.5 Gebruik van de ondersteunende systemen
249
4
Rijden
