Instellen van het zoemervolume
(auto's met Toyota Parking
Assist-sensor)
Het zoemervolume kan worden
aangepast op het
multi-informatiedisplay.
Het volume van de RCTA-zoemer kan
worden ingesteld via
van het
multi-informatiedisplay. (→Blz. 415)
Tijdelijk dempen van het geluid van
een zoemer (auto's met Toyota Parking
Assist-sensor)
Op het multi-informatiedisplay wordt
een toets MUTE weergegeven wanneer
een voertuig of object wordt
gesignaleerd. Druk op
om het geluid
van de zoemer te dempen.
Het volume van de zoemers voor de
RCTA en de Toyota Parking Assist-sensor
wordt gelijktijdig onderdrukt.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de stand van de selectiehendel
wordt gewijzigd.
• Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
• Als er een storing in een sensor
aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig
wordt uitgeschakeld.
• Als het contact UIT wordt gezet.
Situaties waarin het systeem geen
auto signaleert
De RCTA is niet ontworpen om de
volgende typen voertuigen en/of
objecten te signaleren:
• Auto's die direct van achteren naderen
• Voertuigen die achteruit inparkeren in
een parkeerruimte naast uw auto
• Voertuigen die niet kunnen worden
gesignaleerd door de sensoren als
gevolg van obstakels• Vangrails, muren, bebording,
geparkeerde auto's en vergelijkbare
stilstaande objecten
*
• Kleine motorfietsen, fietsen,
voetgangers, enz.*
• Voertuigen die van de auto af
bewegen
• Voertuigen die naderen vanuit
parkeerruimtes naast uw auto
*
• De afstand tussen de sensor en de
naderende auto wordt te klein
*Afhankelijk van de omstandigheden
wordt er mogelijk een auto en/of object
gesignaleerd.
Situaties waarin het systeem mogelijk
niet goed werkt
Onder de volgende omstandigheden
signaleert de RCTA auto's mogelijk niet
correct:
• Als de sensor niet goed is uitgelijnd
doordat de sensor of de omgeving
ervan is blootgesteld aan hevige
schokken
• Wanneer de sensor of de omgeving
ervan op de achterbumper is bedekt
door modder, sneeuw of ijs of
wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als
gevolg van slecht weer, zoals zware
regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen
met slechts weinig ruimte tussen elke
auto
• Wanneer een auto met hoge snelheid
nadert
4.5 Gebruik van de ondersteunende systemen
251
4
Rijden

• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Bij het achteruitrijden op een helling
met een grote verandering in het
hellingspercentage
• Bij het onder een scherpe hoek
achteruit uitrijden van een
parkeerplaats
• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem is
gestart terwijl de RCTA is
ingeschakeld• Als de sensoren een voertuig niet
kunnen signaleren als gevolg van
obstakels
• Bij het rijden met een aanhangwagen
• Bij een duidelijk verschil in hoogte
tussen uw auto en de auto die binnen
het detectiegebied komt
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
• Wanneer u achteruitrijdend een bocht
maakt
• Wanneer een voertuig een bocht
maakt in het detectiegebied
Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder de volgende omstandigheden is
de kans dat de RCTA onnodig een
voertuig en/of object signaleert groter:
4.5 Gebruik van de ondersteunende systemen
252

• Wanneer de parkeerplaats uitkijkt op
een straat en er auto's over die straat
rijden
•
Wanneer de afstand tussen uw auto en
metalen objecten, zoals een vangrail,
wand, verkeersbord of geparkeerde
auto, die mogelijk elektrische golven
richting de achterzijde van de auto
reflecteren, kort is
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Wanneer een voertuig uw auto van
opzij passeert• Wanneer een gesignaleerde
naderende auto een bocht maakt
•
Als er zich ronddraaiende objecten, zoals
een ventilator van een airco-unit, in de
buurt van de auto bevinden
• Als er water op de achterbumper spat
of gespoten wordt, bijvoorbeeld van
een sproeier
• In geval van bewegende objecten
(vlaggen, uitlaatgassen, grote
regendruppels of sneeuwvlokken,
plassen op het wegdek, enz.)
• Wanneer de afstand tussen uw auto
en een vangrail, muur, enz. die het
detectiegebied binnenkomt kort is
• Roosters en goten
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
4.5.9 PKSB (Parking Support
Brake)*
*Indien aanwezig
Het Parking Support Brake-systeem
bestaat uit de volgende functies die
werken bij rijden met een lage snelheid of
achteruitrijden, bijvoorbeeld bij het
parkeren. Wanneer het systeem oordeelt
dat de kans op een aanrijding met een
object groot is, wordt een waarschuwing
geactiveerd om de bestuurder aan te
sporen om uit te wijken.
4.5 Gebruik van de ondersteunende systemen
253
4
Rijden

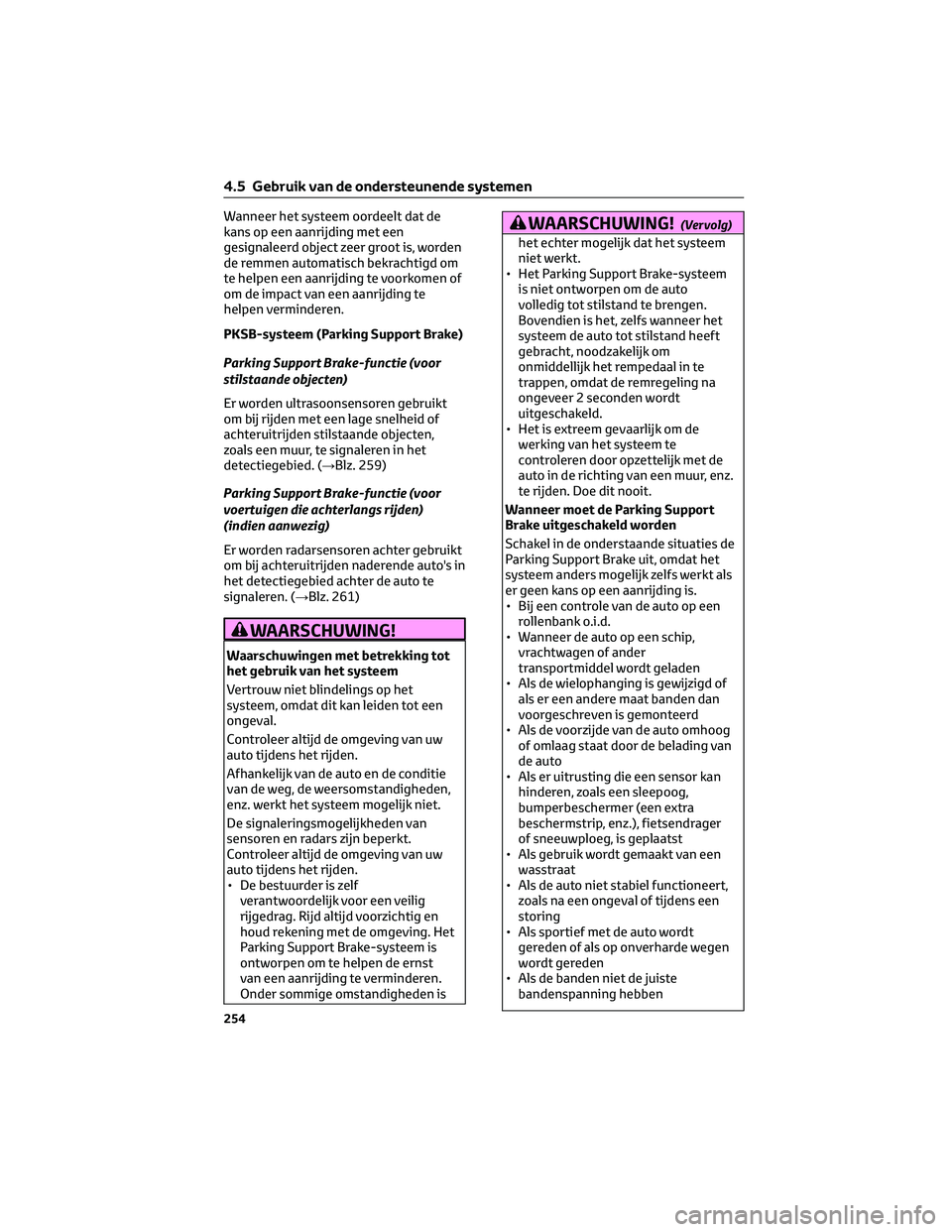

Wanneer het systeem oordeelt dat de
kans op een aanrijding met een
gesignaleerd object zeer groot is, worden
de remmen automatisch bekrachtigd om
te helpen een aanrijding te voorkomen of
om de impact van een aanrijding te
helpen verminderen.
PKSB-systeem (Parking Support Brake)
Parking Support Brake-functie (voor
stilstaande objecten)
Er worden ultrasoonsensoren gebruikt
om bij rijden met een lage snelheid of
achteruitrijden stilstaande objecten,
zoals een muur, te signaleren in het
detectiegebied. (→Blz. 259)
Parking Support Brake-functie (voor
voertuigen die achterlangs rijden)
(indien aanwezig)
Er worden radarsensoren achter gebruikt
om bij achteruitrijden naderende auto's in
het detectiegebied achter de auto te
signaleren. (→Blz. 261)
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het
systeem, omdat dit kan leiden tot een
ongeval.
Controleer altijd de omgeving van uw
auto tijdens het rijden.
Afhankelijk van de auto en de conditie
van de weg, de weersomstandigheden,
enz. werkt het systeem mogelijk niet.
De signaleringsmogelijkheden van
sensoren en radars zijn beperkt.
Controleer altijd de omgeving van uw
auto tijdens het rijden.
• De bestuurder is zelf
verantwoordelijk voor een veilig
rijgedrag. Rijd altijd voorzichtig en
houd rekening met de omgeving. Het
Parking Support Brake-systeem is
ontworpen om te helpen de ernst
van een aanrijding te verminderen.
Onder sommige omstandigheden is
WAARSCHUWING!(Vervolg)
het echter mogelijk dat het systeem
niet werkt.
• Het Parking Support Brake-systeem
is niet ontworpen om de auto
volledig tot stilstand te brengen.
Bovendien is het, zelfs wanneer het
systeem de auto tot stilstand heeft
gebracht, noodzakelijk om
onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt
uitgeschakeld.
• Het is extreem gevaarlijk om de
werking van het systeem te
controleren door opzettelijk met de
auto in de richting van een muur, enz.
te rijden. Doe dit nooit.
Wanneer moet de Parking Support
Brake uitgeschakeld worden
Schakel in de onderstaande situaties de
Parking Support Brake uit, omdat het
systeem anders mogelijk zelfs werkt als
er geen kans op een aanrijding is.
• Bij een controle van de auto op een
rollenbank o.i.d.
• Wanneer de auto op een schip,
vrachtwagen of ander
transportmiddel wordt geladen
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager
of sneeuwploeg, is geplaatst
• Als gebruik wordt gemaakt van een
wasstraat
• Als de auto niet stabiel functioneert,
zoals na een ongeval of tijdens een
storing
• Als sportief met de auto wordt
gereden of als op onverharde wegen
wordt gereden
• Als de banden niet de juiste
bandenspanning hebben
4.5 Gebruik van de ondersteunende systemen
254

WAARSCHUWING!(Vervolg)
• Als de banden zeer versleten zijn
• Wanneer er sneeuwkettingen
worden gebruikt, een compact
reservewiel is gemonteerd of een
bandenreparatieset is gebruikt
• Bij het rijden met een aanhangwagen
of tijdens het slepen in een
noodgeval
OPMERKING
Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het
multi-informatiedisplay wordt
weergegeven en het controlelampje
PKSB OFF knippert
Als deze melding direct nadat het
contact AAN is gezet wordt
weergegeven, bedien de auto dan
voorzichtig en let daarbij goed op de
omgeving. Het is wellicht nodig om een
bepaalde tijd met de auto te rijden
voordat het systeem weer normaal
werkt. (Als het systeem nog niet
normaal werkt nadat een poosje met de
auto gereden is, reinig dan de sensoren
en hun omgeving op de bumpers.)
Inschakelen/uitschakelen van de
Parking Support Brake
De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay. Alle functies van
de Parking Support Brake (voor
stilstaande objecten en voor voertuigen
die achterlangs rijden) worden gelijktijdig
ingeschakeld/uitgeschakeld.
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de Parking
Support Brake in of uit te schakelen.
(→Blz. 87)
1. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
2. Druk op
ofomte
selecteren en druk vervolgens op.Wanneer de Parking Support Brake wordt
uitgeschakeld, gaat het controlelampje
PKSB OFF (→blz. 72) op het
instrumentenpaneel branden.
Als het systeem is uitgeschakeld en u het
weer wilt inschakelen, selecteer dan
op het multi-informatiedisplay, selecteeren schakel het systeem in. Wanneer
het systeem is uitgeschakeld, blijft het
uitgeschakeld, zelfs als het contact AAN
wordt gezet nadat dit UIT was gezet.
Weergaven en zoemers voor
begrenzingsregeling hybridesysteem
en remregeling
Als de begrenzingsregeling van het
hybridesysteem of de remregeling in
werking is, klinkt een zoemer en wordt
een melding weergegeven op het scherm
van het audiosysteem en multi-
informatiedisplay om de bestuurder te
waarschuwen.
Afhankelijk van de situatie werkt de
begrenzingsregeling van het
hybridesysteem om hetzij de acceleratie
te begrenzen hetzij het vermogen zo veel
mogelijk te beperken.
• De begrenzingsregeling van het
hybridesysteem is in werking
(begrenzing acceleratie)
Het systeem begrenst sneller
accelereren dan een bepaalde waarde.
Scherm audiosysteem (Panoramic
View Monitor) (indien aanwezig):
Geen waarschuwing weergegeven
Multi-informatiedisplay: “Object
Detected Acceleration Reduced”
(Object gesignaleerd, acceleratie
begrensd)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Klinkt niet
• De begrenzingsregeling van het
hybridesysteem is in werking
(vermogen zo veel mogelijk beperkt)
Het systeem heeft bepaald dat er
harder moet worden geremd dan
normaal.
4.5 Gebruik van de ondersteunende systemen
255
4
Rijden

FVermogen hybridesysteem
gereduceerd
GSysteem bepaalt dat de kans op een
aanrijding met een gesignaleerd
object zeer groot is
HRemregeling treedt in werking
IKracht remregeling vergroot
JVoorbeeld: multi-informatiedisplay:
BRAKE! (Remmen!)
KVoorbeeld: multi-informatiedisplay:
“Switch to Brake” (verplaats voet
naar rempedaal)
Als de Parking Support Brake in
werking is getreden
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden. Als de
Parking Support Brake onnodig in werking
treedt, kan de remregeling worden
geannuleerd door het rempedaal in te
trappen of door ongeveer 2 seconden te
wachten totdat deze automatisch wordt
geannuleerd. Vervolgens kunt u verder
rijden door het gaspedaal in te trappen.
Opnieuw inschakelen van de Parking
Support Brake
Voer een van de onderstaande
handelingen uit om de Parking Support
Brake weer in te schakelen wanneer deze
door het systeem is uitgeschakeld.
Op dat moment dooft het controlelampje
PKSB OFF (→blz. 72)
• Schakel de PKSB (Parking Support
Brake) in (→blz. 255)
• De selectiehendel staat in stand P.
• Rijd zonder bedieningsdoelen in de
rijrichting van de auto
• Wijzig de rijrichting van de auto
Wanneer “PKSB Unavailable” (PKSB niet
beschikbaar) op het multi-informatiedis-
play wordt weergegeven en het
controlelampje PKSB OFF knippert
• Wanneer deze melding alleen wordt
weergegeven wanneer de
selectiehendel in een andere stand
dan R staat, is een sensor op de voor-
of achterbumper mogelijk vuil. Reinig
de sensoren en het omliggende
gebied op de bumpers.Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) en “Parking Support
Brake Unavailable Remove the Dirt of
Rear Camera” (Parking Support Brake
niet beschikbaar, verwijder het vuil
van de camera achter) wordt
weergegeven op het multi-
informatiedisplay en het
controlelampje PKSB OFF knippert
•
Mogelijk is een van de sensoren bedekt
met bijvoorbeeld ijs, sneeuw of vuil.
Verwijder dan het ijs, de sneeuw, het vuil
e.d. van de sensor om te zorgen dat het
systeem weer normaal werkt. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige als deze melding ook na het
verwijderen van het vuil van de sensor
wordt weergegeven of wordt
weergegeven wanneer de sensor
helemaal niet vuil was.
• Mogelijk is een van de sensoren
bevroren. Zodra het ijs smelt, zal het
systeem weer normaal werken.
• Er kan continu water over de sensor
stromen, zoals bij zware regenval. Als
het systeem signaleert dat de
toestand weer normaal is, zal het
systeem weer normaal werken.
Als een accuklem is losgenomen en
weer is aangesloten
Het systeem moet worden
geïnitialiseerd. Rijd om het systeem te
initialiseren gedurende ten minste
5 seconden recht vooruit met een
snelheid van ongeveer 35 km/h of
hoger.
4.5 Gebruik van de ondersteunende systemen
258

4.5.10 Parking Support Brake-functie (voor stilstaande objecten)*
*Indien aanwezig
Als de sensoren een stilstaand object, zoals een muur, signaleren in de rijrichting van de
auto en het systeem oordeelt dat zich een aanrijding voor kan doen doordat de auto
plotseling naar voren beweegt doordat het gaspedaal per ongeluk wordt ingetrapt,
wanneer de auto de verkeerde kant op rijdt doordat de verkeerde schakelstand is
geselecteerd of tijdens het parkeren of het rijden met een lage snelheid, werkt het
systeem om de gevolgen van een aanrijding met het gesignaleerde stilstaande object zo
veel mogelijk te beperken.
Voorbeelden van het in werking treden van de functie
Deze functie werkt in situaties zoals hieronder aangegeven wanneer in de rijrichting van
de auto een object wordt gesignaleerd.
Er wordt langzaam gereden en het rempedaal wordt niet of te laat ingetrapt
Wanneer het gaspedaal diep wordt ingetrapt
4.5 Gebruik van de ondersteunende systemen
259
4
Rijden

Wanneer de auto de verkeerde kant op rijdt doordat de verkeerde schakelstand is
geselecteerd
Soorten sensoren
AHoeksensoren voor
BBinnenste sensoren voor
CHoeksensoren achter
DBinnenste sensoren achter
WAARSCHUWING!
Ervoor zorgen dat het systeem goed
werkt
→Blz. 241
Als de Parking Support Brake-functie
(voor stilstaande objecten) onnodig
wordt geactiveerd, bijvoorbeeld op
een spoorwegovergang
→Blz. 258
Opmerkingen bij het wassen van de auto
→Blz. 241Voorwaarden voor werking van de
Parking Support Brake-functie (voor
stilstaande objecten)
De functie werkt als het controlelampje
PKSB OFF niet brandt of knippert
(→blz. 71, blz. 72) en aan alle
onderstaande voorwaarden wordt
voldaan:
• Begrenzingsregeling hybridesysteem
– De Parking Support Brake is
ingeschakeld.
– De rijsnelheid is ongeveer 15 km/h
of lager.
– Er bevindt zich een stilstaand object
in de rijrichting van de auto, op een
afstand van ongeveer 2 tot 4 m.
– De Parking Support Brake stelt vast
dat er harder dan normaal moet
worden geremd om een aanrijding
te voorkomen.
• Remregeling
– De begrenzingsregeling van het
hybridesysteem is in werking.
– De Parking Support Brake stelt vast
dat er onmiddellijk moet worden
geremd om een aanrijding te
voorkomen.
4.5 Gebruik van de ondersteunende systemen
260
