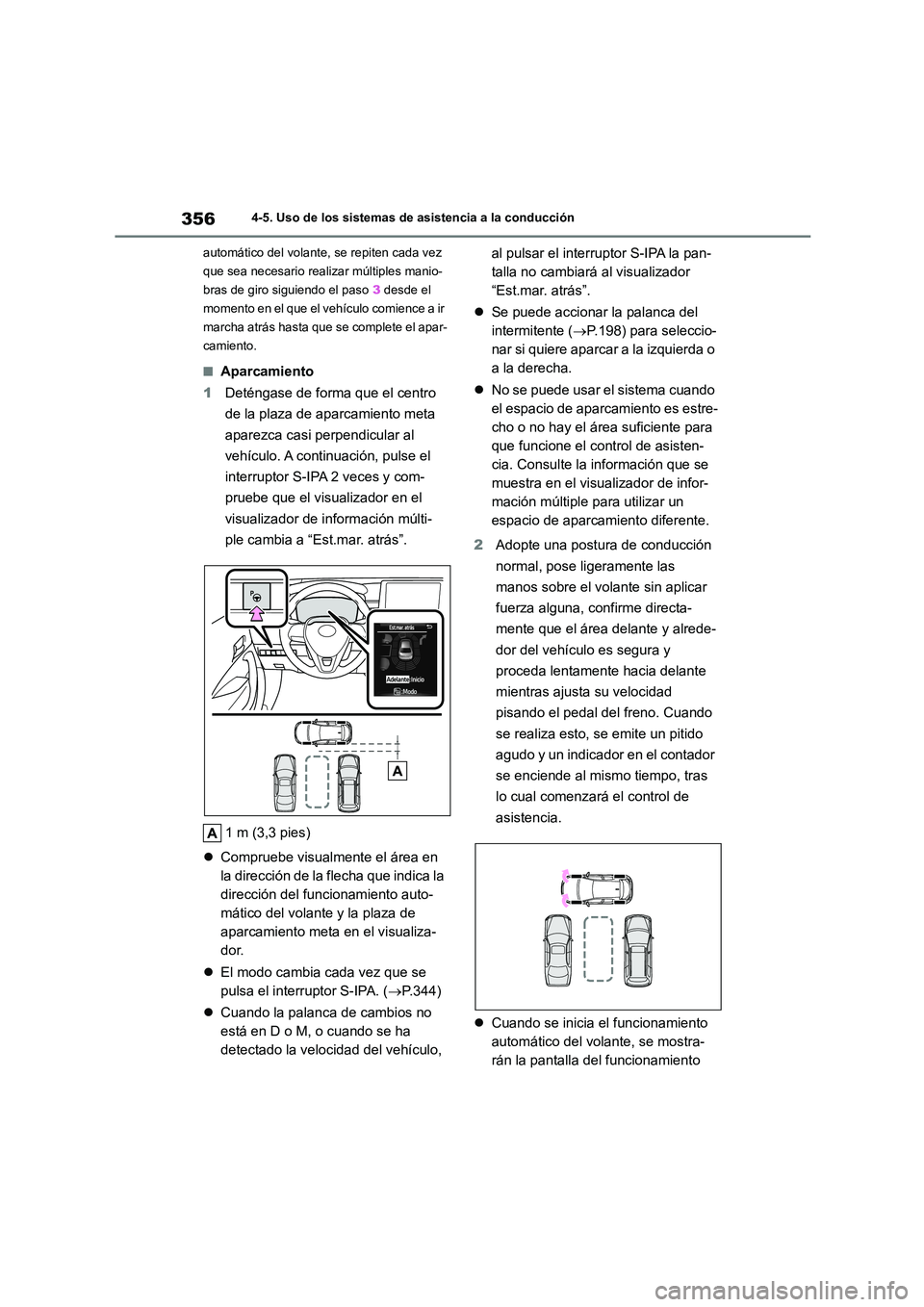

2023 TOYOTA COROLLA HATCHBACK ESP

3564-5. Uso de los sistemas de asistencia a la conducción
automático del volante, se repiten cada vez
que sea necesario realizar múltiples manio-
bras de giro siguiendo el paso 3 desde el
momento en el que el vehículo comience a ir
marcha atrás hasta que se complete el apar-
camiento.
■Aparcamiento
1 Deténgase de forma que el centro
de la plaza de aparcamiento meta
aparezca casi perpendicular al
vehículo. A continuación, pulse el
interruptor S-IPA 2 veces y com-
pruebe que el visualizador en el
visualizador de información múlti-
ple cambia a “Est.mar. atrás”.
1 m (3,3 pies)
 Compruebe visualmente el área en
la dirección de la flecha que indica la
dirección del funcionamiento auto-
mático del volante y la plaza de
aparcamiento meta en el visualiza-
dor.
 El modo cambia cada vez que se
pulsa el interruptor S-IPA. ( P.344)
 Cuando la palanca de cambios no
está en D o M, o cuando se ha
detectado la velocidad del vehículo,
al pulsar el interruptor S-IPA la pan-
talla no cambiará al visualizador
“Est.mar. atrás”.
 Se puede accionar la palanca del
intermitente ( P.198) para seleccio-
nar si quiere aparcar a la izquierda o
a la derecha.
 No se puede usar el sistema cuando
el espacio de aparcamiento es estre-
cho o no hay el área suficiente para
que funcione el control de asisten-
cia. Consulte la información que se
muestra en el visualizador de infor-
mación múltiple para utilizar un
espacio de aparcamiento diferente.
2 Adopte una postura de conducción
normal, pose ligeramente las
manos sobre el volante sin aplicar
fuerza alguna, confirme directa-
mente que el área delante y alrede-
dor del vehículo es segura y
proceda lentamente hacia delante
mientras ajusta su velocidad
pisando el pedal del freno. Cuando
se realiza esto, se emite un pitido
agudo y un indicador en el contador
se enciende al mismo tiempo, tras
lo cual comenzará el control de
asistencia.
 Cuando se inicia el funcionamiento
automático del vola nte, se mostra-
rán la pantalla del funcionamiento

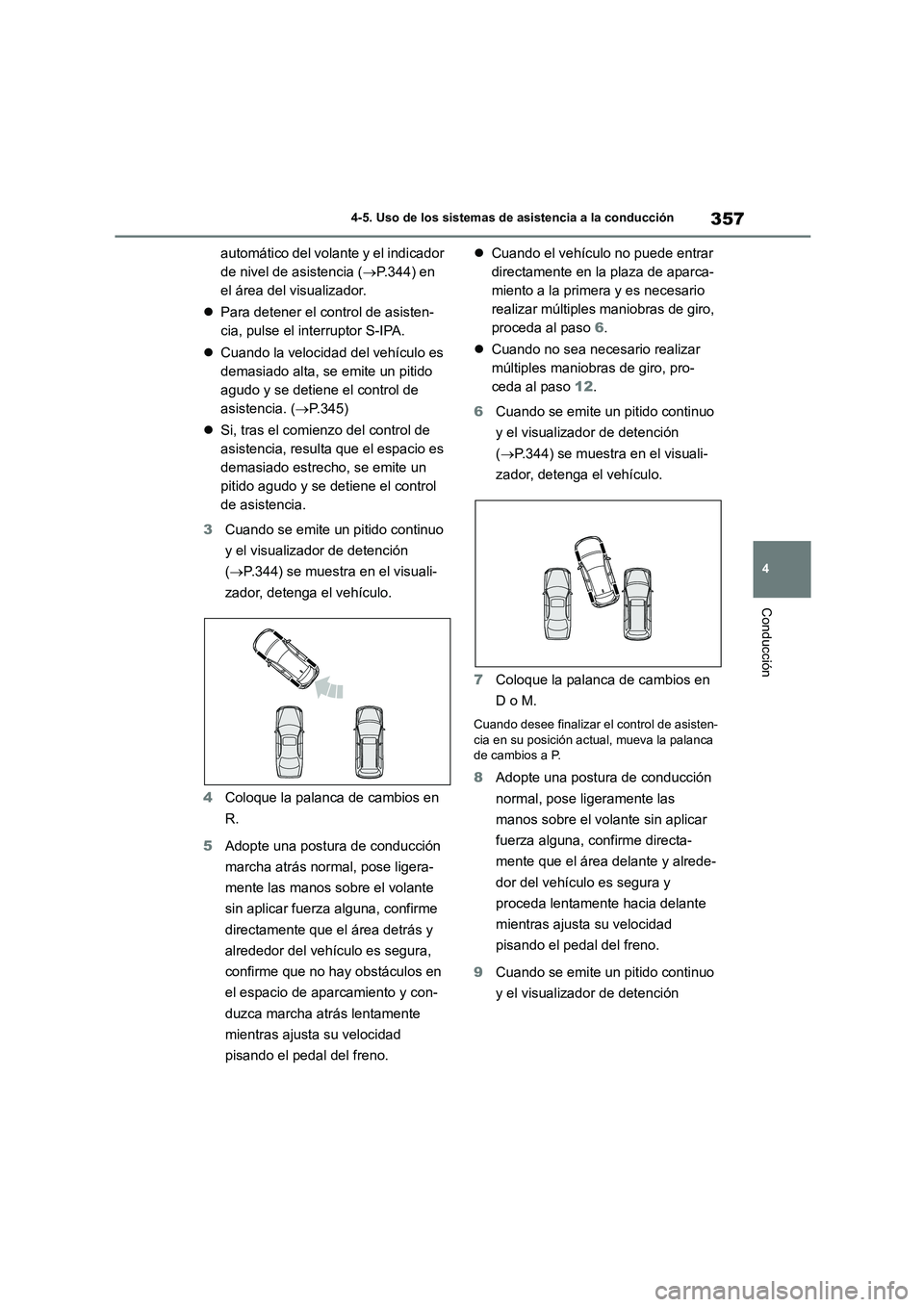

357
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
automático del volante y el indicador
de nivel de asistencia ( P.344) en
el área del visualizador.
 Para detener el control de asisten-
cia, pulse el interruptor S-IPA.
 Cuando la velocidad del vehículo es
demasiado alta, se emite un pitido
agudo y se detiene el control de
asistencia. ( P.345)
 Si, tras el comienzo del control de
asistencia, resulta que el espacio es
demasiado estrecho, se emite un
pitido agudo y se detiene el control
de asistencia.
3 Cuando se emite un pitido continuo
y el visualizador de detención
( P.344) se muestra en el visuali-
zador, detenga el vehículo.
4 Coloque la palanca de cambios en
R.
5 Adopte una postura de conducción
marcha atrás normal, pose ligera-
mente las manos sobre el volante
sin aplicar fuerza alguna, confirme
directamente que el área detrás y
alrededor del vehículo es segura,
confirme que no hay obstáculos en
el espacio de aparcamiento y con-
duzca marcha atrás lentamente
mientras ajusta su velocidad
pisando el pedal del freno.
 Cuando el vehículo no puede entrar
directamente en la plaza de aparca-
miento a la primera y es necesario
realizar múltiples maniobras de giro,
proceda al paso 6.
 Cuando no sea necesario realizar
múltiples maniobras de giro, pro-
ceda al paso 12.
6 Cuando se emite un pitido continuo
y el visualizador de detención
( P.344) se muestra en el visuali-
zador, detenga el vehículo.
7 Coloque la palanca de cambios en
D o M.
Cuando desee finalizar el control de asisten-
cia en su posición actual, mueva la palanca de cambios a P.
8 Adopte una postura de conducción
normal, pose ligeramente las
manos sobre el volante sin aplicar
fuerza alguna, confirme directa-
mente que el área delante y alrede-
dor del vehículo es segura y
proceda lentamente hacia delante
mientras ajusta su velocidad
pisando el pedal del freno.
9 Cuando se emite un pitido continuo
y el visualizador de detención

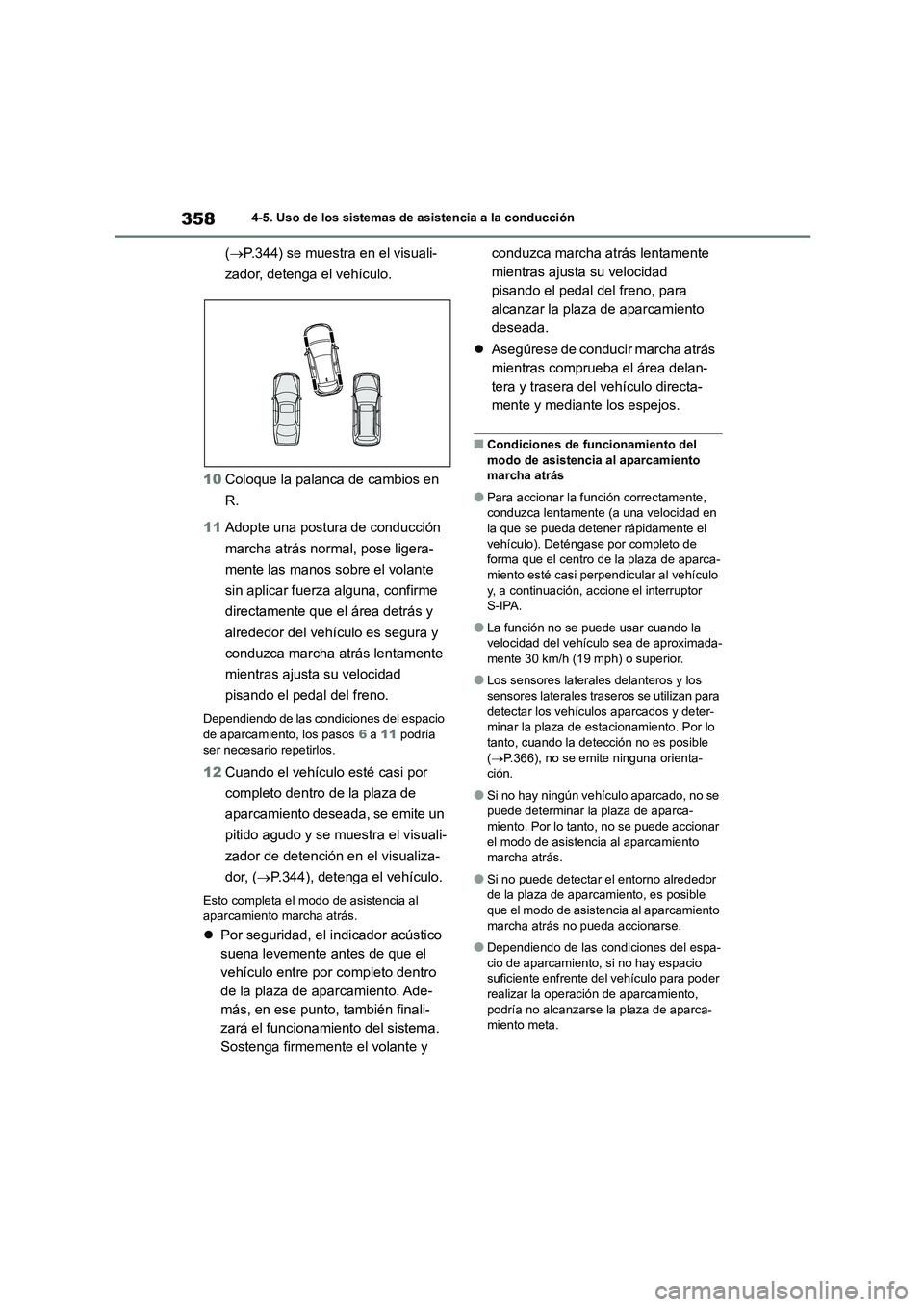

3584-5. Uso de los sistemas de asistencia a la conducción
(P.344) se muestra en el visuali-
zador, detenga el vehículo.
10 Coloque la palanca de cambios en
R.
11 Adopte una postura de conducción
marcha atrás normal, pose ligera-
mente las manos sobre el volante
sin aplicar fuerza alguna, confirme
directamente que el área detrás y
alrededor del vehículo es segura y
conduzca marcha atrás lentamente
mientras ajusta su velocidad
pisando el pedal del freno.
Dependiendo de las condiciones del espacio de aparcamiento, los pasos 6 a 11 podría
ser necesario repetirlos.
12 Cuando el vehículo esté casi por
completo dentro de la plaza de
aparcamiento deseada, se emite un
pitido agudo y se muestra el visuali-
zador de detención en el visualiza-
dor, ( P.344), detenga el vehículo.
Esto completa el modo de asistencia al aparcamiento marcha atrás.
 Por seguridad, el indicador acústico
suena levemente antes de que el
vehículo entre por completo dentro
de la plaza de aparcamiento. Ade-
más, en ese punto, también finali-
zará el funcionamiento del sistema.
Sostenga firmemente el volante y
conduzca marcha atrás lentamente
mientras ajusta su velocidad
pisando el pedal del freno, para
alcanzar la plaza de aparcamiento
deseada.
 Asegúrese de conducir marcha atrás
mientras comprueba el área delan-
tera y trasera del vehículo directa-
mente y mediante los espejos.
■Condiciones de funcionamiento del
modo de asistencia al aparcamiento
marcha atrás
●Para accionar la función correctamente,
conduzca lentamente (a una velocidad en la que se pueda detener rápidamente el
vehículo). Deténgase por completo de
forma que el centro de la plaza de aparca- miento esté casi perpendicular al vehículo
y, a continuación, accione el interruptor
S-IPA.
●La función no se puede usar cuando la
velocidad del vehículo sea de aproximada- mente 30 km/h (19 mph) o superior.
●Los sensores laterales delanteros y los sensores laterales traseros se utilizan para
detectar los vehículos aparcados y deter-
minar la plaza de estacionamiento. Por lo tanto, cuando la detección no es posible
( P.366), no se emite ninguna orienta-
ción.
●Si no hay ningún vehículo aparcado, no se
puede determinar la plaza de aparca- miento. Por lo tanto, no se puede accionar
el modo de asistencia al aparcamiento
marcha atrás.
●Si no puede detectar el entorno alrededor
de la plaza de aparcamiento, es posible que el modo de asistencia al aparcamiento
marcha atrás no pueda accionarse.
●Dependiendo de las condiciones del espa-
cio de aparcamiento, si no hay espacio
suficiente enfrente del vehículo para poder realizar la operación de aparcamiento,
podría no alcanzarse la plaza de aparca-
miento meta.

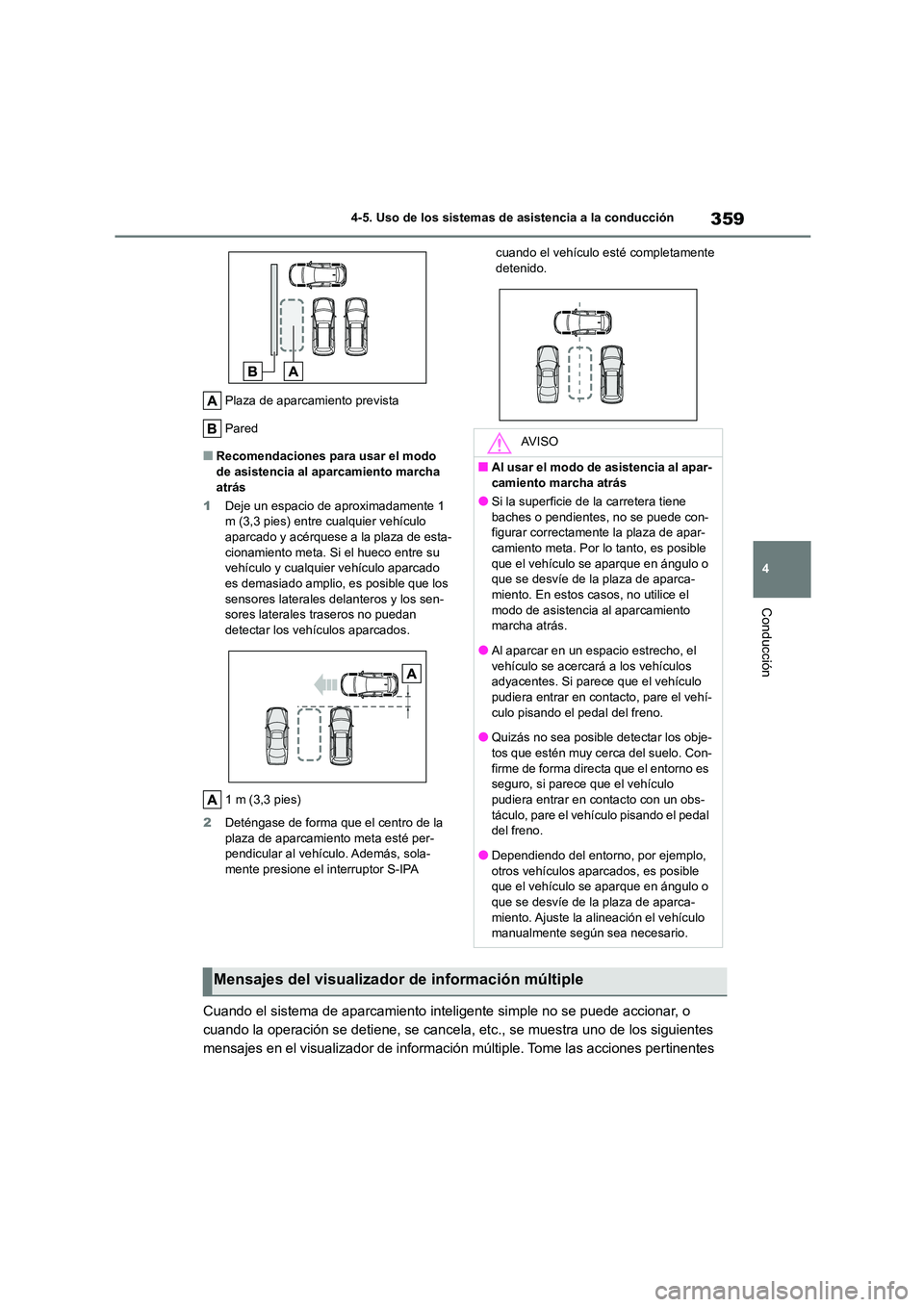

359
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
Plaza de aparcamiento prevista
Pared
■Recomendaciones para usar el modo de asistencia al aparcamiento marcha
atrás
1 Deje un espacio de aproximadamente 1
m (3,3 pies) entre cualquier vehículo
aparcado y acérquese a la plaza de esta- cionamiento meta. Si el hueco entre su
vehículo y cualquier vehículo aparcado
es demasiado amplio, es posible que los sensores laterales delanteros y los sen-
sores laterales traseros no puedan
detectar los vehículos aparcados.
1 m (3,3 pies)
2 Deténgase de forma que el centro de la
plaza de aparcamiento meta esté per- pendicular al vehículo. Además, sola-
mente presione el interruptor S-IPA
cuando el vehículo esté completamente detenido.
Cuando el sistema de aparcamiento inteligente simple no se puede accionar, o
cuando la operación se detiene, se cancela, etc., se muestra uno de los siguientes
mensajes en el visualizador de información múltiple. Tome las acciones pertinentes
AV I S O
■Al usar el modo de asistencia al apar-
camiento marcha atrás
●Si la superficie de la carretera tiene
baches o pendientes, no se puede con- figurar correctamente la plaza de apar-
camiento meta. Por lo tanto, es posible
que el vehículo se aparque en ángulo o que se desvíe de la plaza de aparca-
miento. En estos casos, no utilice el
modo de asistencia al aparcamiento marcha atrás.
●Al aparcar en un espacio estrecho, el
vehículo se acercará a los vehículos adyacentes. Si parece que el vehículo
pudiera entrar en contacto, pare el vehí-
culo pisando el pedal del freno.
●Quizás no sea posible detectar los obje- tos que estén muy cerca del suelo. Con-
firme de forma directa que el entorno es
seguro, si parece que el vehículo pudiera entrar en contacto con un obs-
táculo, pare el vehículo pisando el pedal
del freno.
●Dependiendo del entorno, por ejemplo,
otros vehículos aparcados, es posible
que el vehículo se aparque en ángulo o que se desvíe de la plaza de aparca-
miento. Ajuste la alineación el vehículo
manualmente según sea necesario.
Mensajes del visualizador de información múltiple

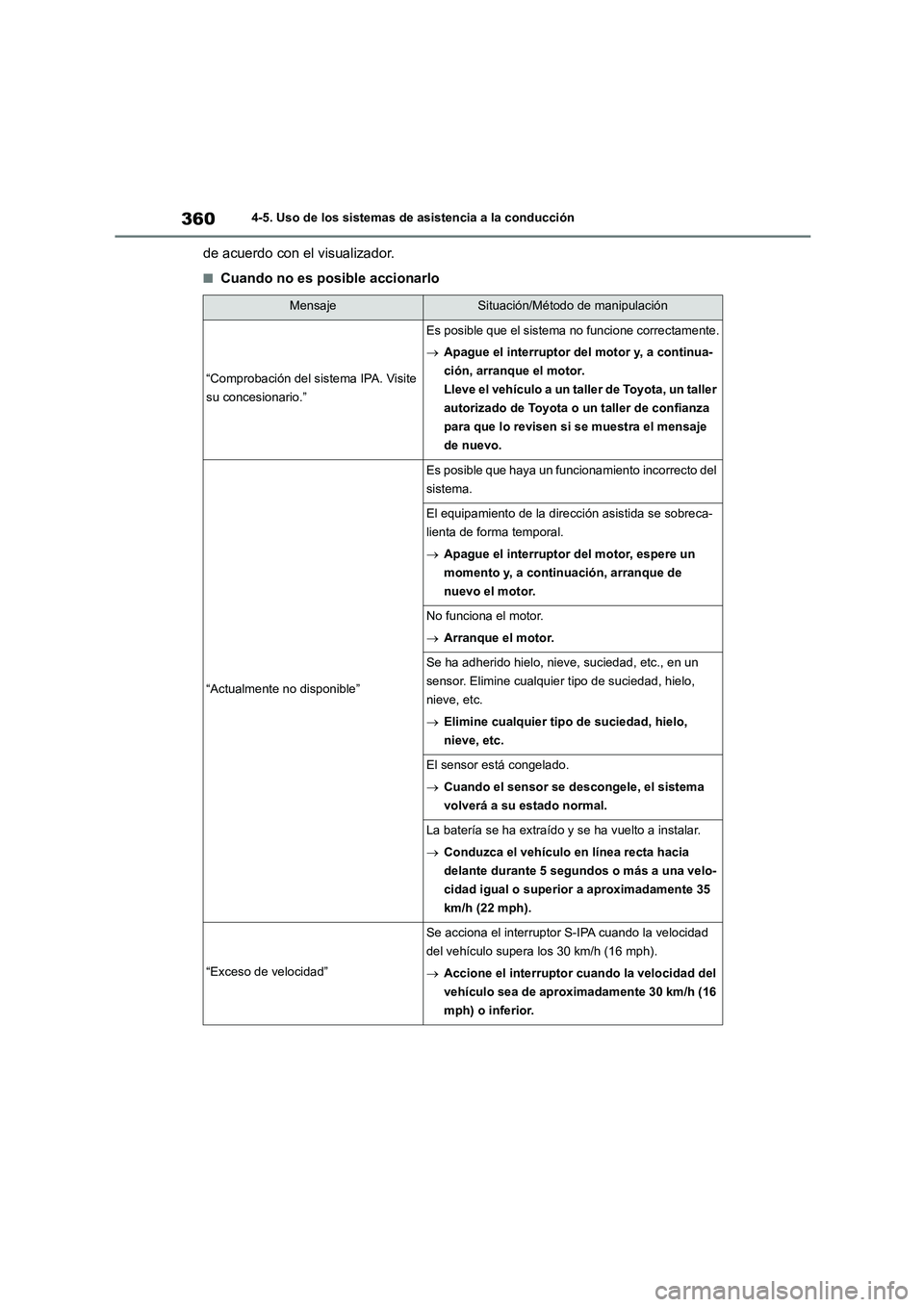

3604-5. Uso de los sistemas de asistencia a la conducción
de acuerdo con el visualizador.
■Cuando no es posible accionarlo
MensajeSituación/Método de manipulación
“Comprobación del sistema IPA. Visite
su concesionario.”
Es posible que el sistema no funcione correctamente.
 Apague el interruptor del motor y, a continua-
ción, arranque el motor.
Lleve el vehículo a un taller de Toyota, un taller
autorizado de Toyota o un taller de confianza
para que lo revisen si se muestra el mensaje
de nuevo.
“Actualmente no disponible”
Es posible que haya un func ionamiento incorrecto del
sistema.
El equipamiento de la direcc ión asistida se sobreca-
lienta de forma temporal.
 Apague el interruptor del motor, espere un
momento y, a continuación, arranque de
nuevo el motor.
No funciona el motor.
 Arranque el motor.
Se ha adherido hielo, nieve, suciedad, etc., en un
sensor. Elimine cualquier tipo de suciedad, hielo,
nieve, etc.
 Elimine cualquier tipo de suciedad, hielo,
nieve, etc.
El sensor está congelado.
 Cuando el sensor se descongele, el sistema
volverá a su estado normal.
La batería se ha extraído y se ha vuelto a instalar.
 Conduzca el vehículo en línea recta hacia
delante durante 5 segundos o más a una velo-
cidad igual o superior a aproximadamente 35
km/h (22 mph).
“Exceso de velocidad”
Se acciona el interruptor S-IPA cuando la velocidad
del vehículo supera los 30 km/h (16 mph).
 Accione el interruptor cuando la velocidad del
vehículo sea de aproximadamente 30 km/h (16
mph) o inferior.

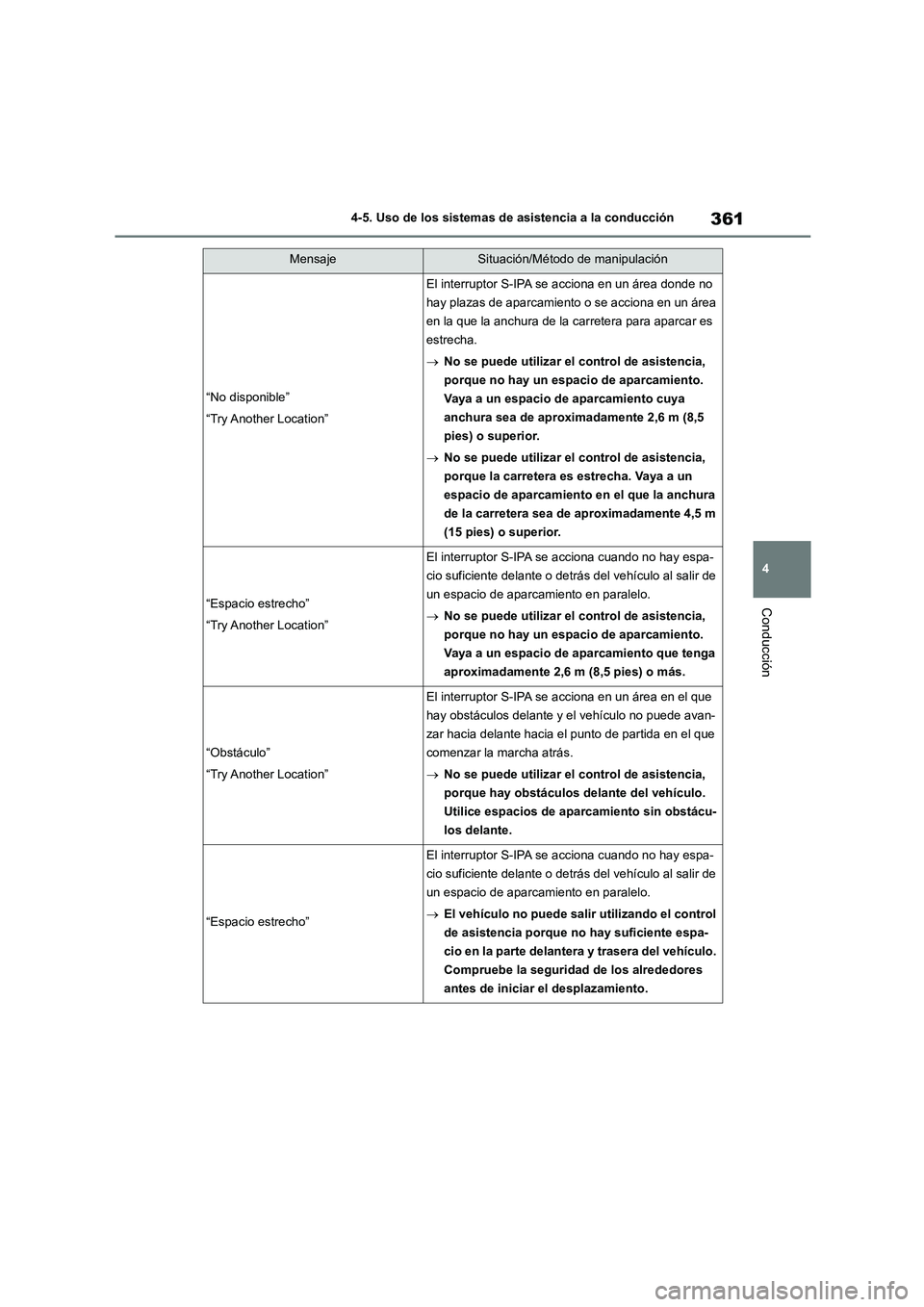

361
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
“No disponible”
“Try Another Location”
El interruptor S-IPA se acciona en un área donde no
hay plazas de aparcamiento o se acciona en un área
en la que la anchura de la carretera para aparcar es
estrecha.
 No se puede utilizar el control de asistencia,
porque no hay un espacio de aparcamiento.
Vaya a un espacio de aparcamiento cuya
anchura sea de aproximadamente 2,6 m (8,5
pies) o superior.
 No se puede utilizar el control de asistencia,
porque la carretera es estrecha. Vaya a un
espacio de aparcamiento en el que la anchura
de la carretera sea de aproximadamente 4,5 m
(15 pies) o superior.
“Espacio estrecho”
“Try Another Location”
El interruptor S-IPA se acciona cuando no hay espa-
cio suficiente delante o detrás del vehículo al salir de
un espacio de aparcamiento en paralelo.
 No se puede utilizar el control de asistencia,
porque no hay un espacio de aparcamiento.
Vaya a un espacio de aparcamiento que tenga
aproximadamente 2,6 m (8,5 pies) o más.
“Obstáculo”
“Try Another Location”
El interruptor S-IPA se acciona en un área en el que
hay obstáculos delante y el vehículo no puede avan-
zar hacia delante hacia el punto de partida en el que
comenzar la marcha atrás.
 No se puede utilizar el control de asistencia,
porque hay obstáculos delante del vehículo.
Utilice espacios de aparcamiento sin obstácu-
los delante.
“Espacio estrecho”
El interruptor S-IPA se acciona cuando no hay espa-
cio suficiente delante o detrás del vehículo al salir de
un espacio de aparcamiento en paralelo.
 El vehículo no puede salir utilizando el control
de asistencia porque no hay suficiente espa-
cio en la parte delantera y trasera del vehículo.
Compruebe la seguridad de los alrededores
antes de iniciar el desplazamiento.
MensajeSituación/Método de manipulación

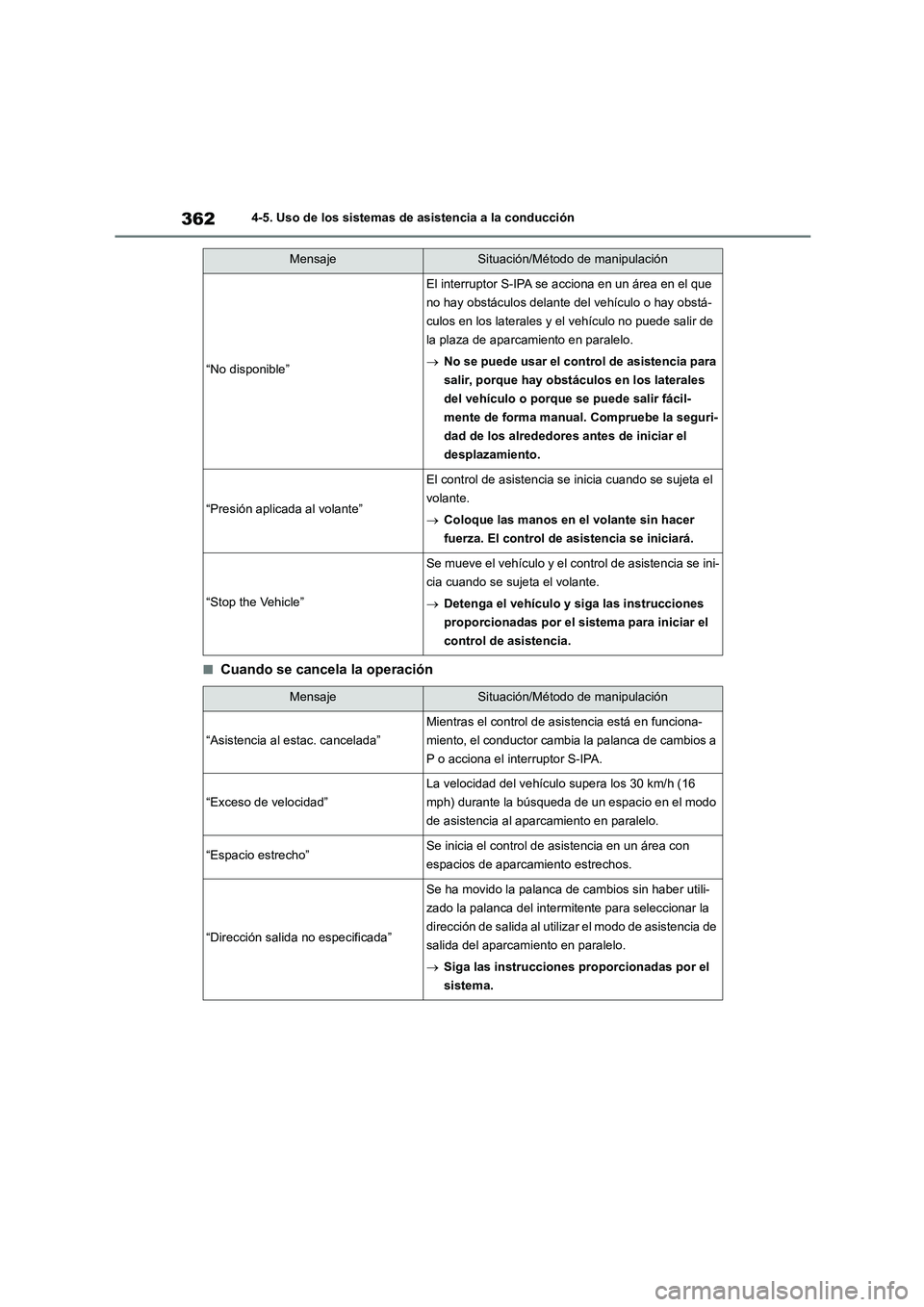

3624-5. Uso de los sistemas de asistencia a la conducción
■Cuando se cancela la operación
“No disponible”
El interruptor S-IPA se acciona en un área en el que
no hay obstáculos delante del vehículo o hay obstá-
culos en los laterales y el vehículo no puede salir de
la plaza de aparcamiento en paralelo.
 No se puede usar el control de asistencia para
salir, porque hay obstáculos en los laterales
del vehículo o porque se puede salir fácil-
mente de forma manual. Compruebe la seguri-
dad de los alrededores antes de iniciar el
desplazamiento.
“Presión aplicada al volante”
El control de asistencia se inicia cuando se sujeta el
volante.
 Coloque las manos en el volante sin hacer
fuerza. El control de asistencia se iniciará.
“Stop the Vehicle”
Se mueve el vehículo y el control de asistencia se ini-
cia cuando se sujeta el volante.
 Detenga el vehículo y siga las instrucciones
proporcionadas por el sistema para iniciar el
control de asistencia.
MensajeSituación/Método de manipulación
“Asistencia al estac. cancelada”
Mientras el control de asis tencia está en funciona-
miento, el conductor cambia la palanca de cambios a
P o acciona el interruptor S-IPA.
“Exceso de velocidad”
La velocidad del vehículo supera los 30 km/h (16
mph) durante la búsqueda de un espacio en el modo
de asistencia al aparcamiento en paralelo.
“Espacio estrecho”Se inicia el control de asistencia en un área con
espacios de aparcamiento estrechos.
“Dirección salida no especificada”
Se ha movido la palanca de cambios sin haber utili-
zado la palanca del intermitente para seleccionar la
dirección de salida al utiliz ar el modo de asistencia de
salida del aparcamiento en paralelo.
 Siga las instrucciones proporcionadas por el
sistema.
MensajeSituación/Método de manipulación

363
4

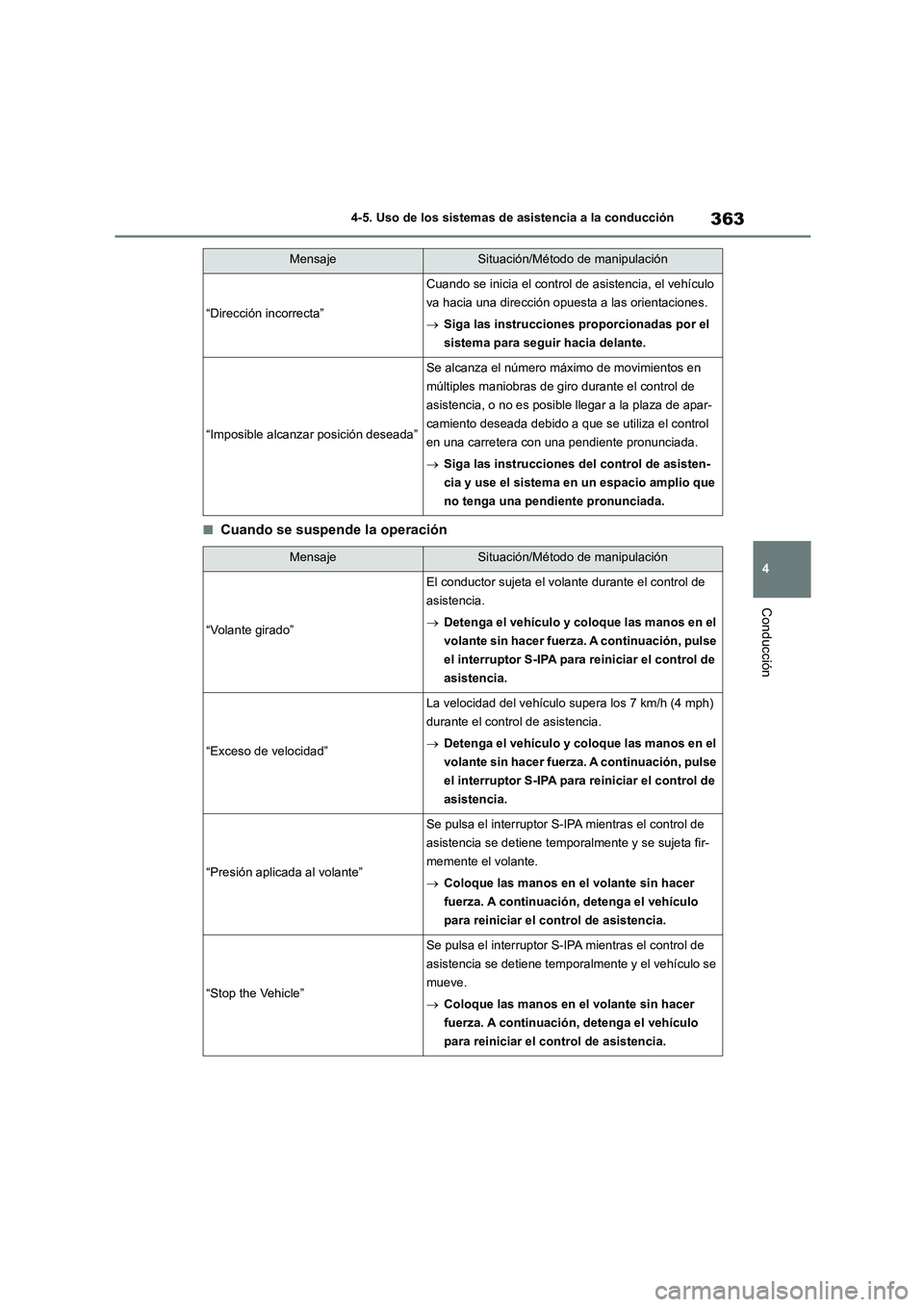

4-5. Uso de los sistemas de asistencia a la conducción
Conducción
■Cuando se suspende la operación
“Dirección incorrecta”
Cuando se inicia el control de asistencia, el vehículo
va hacia una dirección opuesta a las orientaciones.
 Siga las instrucciones proporcionadas por el
sistema para seguir hacia delante.
“Imposible alcanzar posición deseada”
Se alcanza el número máximo de movimientos en
múltiples maniobras de giro durante el control de
asistencia, o no es posible llegar a la plaza de apar-
camiento deseada debido a que se utiliza el control
en una carretera con una pendiente pronunciada.
 Siga las instrucciones del control de asisten-
cia y use el sistema en un espacio amplio que
no tenga una pendiente pronunciada.
MensajeSituación/Método de manipulación
“Volante girado”
El conductor sujeta el volante durante el control de
asistencia.
 Detenga el vehículo y coloque las manos en el
volante sin hacer fuerza. A continuación, pulse
el interruptor S-IPA para reiniciar el control de
asistencia.
“Exceso de velocidad”
La velocidad del vehículo supera los 7 km/h (4 mph)
durante el control de asistencia.
 Detenga el vehículo y coloque las manos en el
volante sin hacer fuerza. A continuación, pulse
el interruptor S-IPA para reiniciar el control de
asistencia.
“Presión aplicada al volante”
Se pulsa el interruptor S-IPA mientras el control de
asistencia se detiene tem poralmente y se sujeta fir-
memente el volante.
 Coloque las manos en el volante sin hacer
fuerza. A continuación, detenga el vehículo
para reiniciar el control de asistencia.
“Stop the Vehicle”
Se pulsa el interruptor S-IPA mientras el control de
asistencia se detiene tempor almente y el vehículo se
mueve.
 Coloque las manos en el volante sin hacer
fuerza. A continuación, detenga el vehículo
para reiniciar el control de asistencia.
MensajeSituación/Método de manipulación
