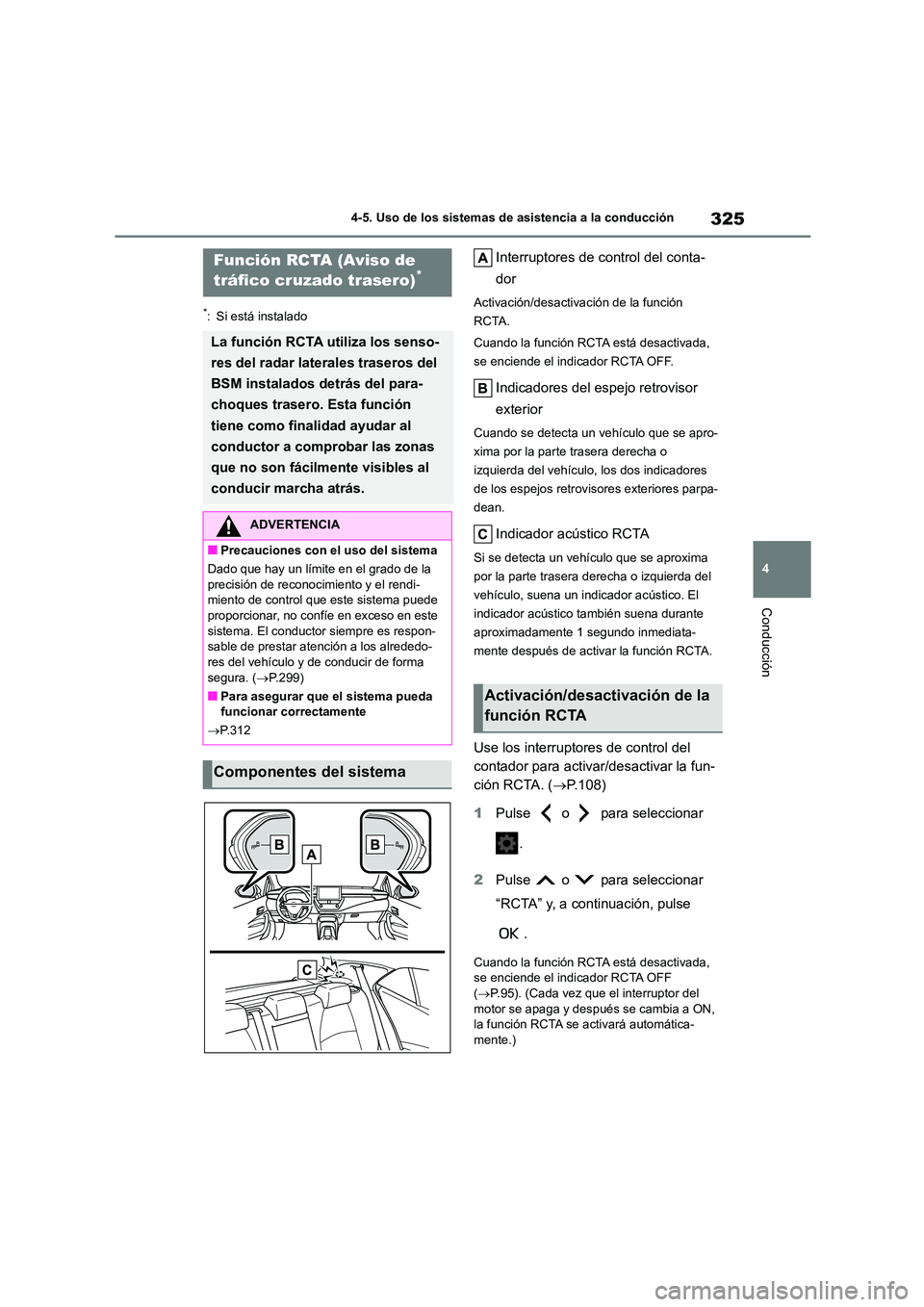

2023 TOYOTA COROLLA HATCHBACK ESP

325
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
*: Si está instalado
Interruptores de control del conta-
dor
Activación/desactivación de la función
RCTA.
Cuando la función RCTA está desactivada,
se enciende el indicador RCTA OFF.
Indicadores del espejo retrovisor
exterior
Cuando se detecta un vehículo que se apro-
xima por la parte trasera derecha o
izquierda del vehículo, los dos indicadores
de los espejos retrovisores exteriores parpa-
dean.
Indicador acústico RCTA
Si se detecta un vehículo que se aproxima
por la parte trasera derecha o izquierda del
vehículo, suena un indicador acústico. El
indicador acústico también suena durante
aproximadamente 1 segundo inmediata-
mente después de activar la función RCTA.
Use los interruptores de control del
contador para activar/desactivar la fun-
ción RCTA. ( P.108)
1 Pulse o para seleccionar
.
2 Pulse o para seleccionar
“RCTA” y, a continuación, pulse
.
Cuando la función RCTA está desactivada, se enciende el indicador RCTA OFF
( P.95). (Cada vez que el interruptor del
motor se apaga y después se cambia a ON, la función RCTA se activará automática-
mente.)
Función RCTA (Aviso de
tráfico cruzado trasero)*
La función RCTA utiliza los senso-
res del radar laterales traseros del
BSM instalados detrás del para-
choques trasero. Esta función
tiene como finalidad ayudar al
conductor a comprobar las zonas
que no son fácilmente visibles al
conducir marcha atrás.
ADVERTENCIA
■Precauciones con el uso del sistema
Dado que hay un límite en el grado de la
precisión de reconocimiento y el rendi-
miento de control que este sistema puede proporcionar, no confíe en exceso en este
sistema. El conductor siempre es respon-
sable de prestar atención a los alrededo- res del vehículo y de conducir de forma
segura. ( P.299)
■Para asegurar que el sistema pueda
funcionar correctamente
 P.312
Componentes del sistema
Activación/desactivación de la
función RCTA

3264-5. Uso de los sistemas de asistencia a la conducción
■Visibilidad del indicador del espejo retrovisor exterior
Bajo luz solar intensa, el indicador del espejo
retrovisor exterior puede resultar difícil de
ver.
■Escuchar el indicador acústico de RCTA
El indicador acústico de RCTA podría ser difí-
cil de escuchar si existen ruidos fuertes como
el volumen alto del sistema de audio.
■Cuando se muestra “RCTA no disponi- ble” en el visualizador de información
múltiple
Agua, nieve, barro, etc., se podrían adherir a
la zona cercana a los sensores del paracho- ques trasero. ( P.312) Retirar el agua,
nieve, barro, etc. adheridos al área del sen-
sor del parachoques trasero debería devolver los sensores a la normalidad.
Asimismo, la función podría no funcionar con
normalidad si se utiliza en entornos con tem-
peraturas extremadamente altas o bajas.
■Sensores del radar laterales traseros
 P. 3 1 2
■Funcionamiento de la función RCTA
La función RCTA utiliza los sensores del r adar laterales traseros para detectar vehí-
culos que se aproximan desde la parte trasera derecha o izquierda del vehículo, y
alerta al conductor de la presencia de dichos vehículos mediante el parpadeo de los
indicadores del espejo retrovisor exterior y el sonido de un indicador acústico.
Vehículos que se aproximan
Áreas de detección de vehículos que se aproximan
ADVERTENCIA
■Precauciones relativas al uso de la
función
El conductor es el único responsable de
conducir de forma segura. Siempre con- duzca de forma segura, teniendo cuidado
de observar sus alrededores.
La función RCTA es tan solo una función complementaria que alerta al conductor de
que un vehículo se aproxima desde la
parte trasera derecha o izquierda del vehí- culo. Dado que la función RCTA podría no
funcionar correctamente en determinadas
condiciones, la confirmación visual de seguridad del propio conductor resulta
necesaria. Si confía en esta función en
exceso, puede ocasionar un accidente, lo que puede provocar lesiones graves o
mortales.
Función RCTA

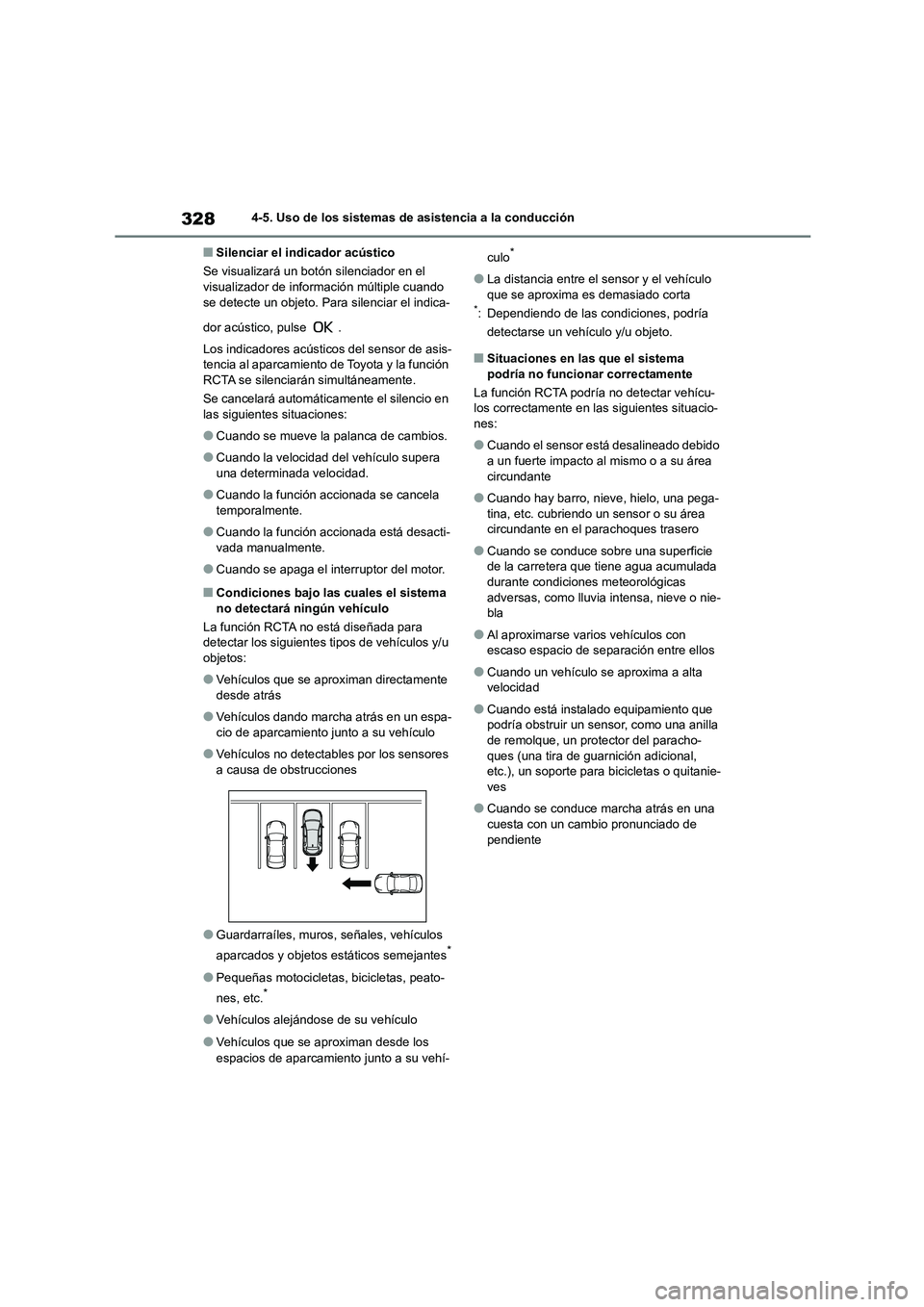

3284-5. Uso de los sistemas de asistencia a la conducción
■Silenciar el indicador acústico
Se visualizará un botón silenciador en el visualizador de información múltiple cuando
se detecte un objeto. Para silenciar el indica-
dor acústico, pulse .
Los indicadores acústico s del sensor de asis-
tencia al aparcamiento de Toyota y la función RCTA se silenciarán simultáneamente.
Se cancelará automátic amente el silencio en
las siguientes situaciones:
●Cuando se mueve la palanca de cambios.
●Cuando la velocidad del vehículo supera
una determinada velocidad.
●Cuando la función accionada se cancela
temporalmente.
●Cuando la función accionada está desacti-
vada manualmente.
●Cuando se apaga el interruptor del motor.
■Condiciones bajo las cuales el sistema
no detectará ningún vehículo
La función RCTA no está diseñada para detectar los siguientes tipos de vehículos y/u
objetos:
●Vehículos que se aproximan directamente
desde atrás
●Vehículos dando marcha atrás en un espa-
cio de aparcamiento junto a su vehículo
●Vehículos no detectables por los sensores
a causa de obstrucciones
●Guardarraíles, muros, señales, vehículos
aparcados y objetos estáticos semejantes*
●Pequeñas motocicletas , bicicletas, peato-
nes, etc.*
●Vehículos alejándose de su vehículo
●Vehículos que se aproximan desde los
espacios de aparcamiento junto a su vehí-
culo*
●La distancia entre el sensor y el vehículo
que se aproxima es demasiado corta*: Dependiendo de las condiciones, podría
detectarse un vehículo y/u objeto.
■Situaciones en las que el sistema
podría no funcionar correctamente
La función RCTA podría no detectar vehícu-
los correctamente en las siguientes situacio- nes:
●Cuando el sensor está desalineado debido a un fuerte impacto al mismo o a su área
circundante
●Cuando hay barro, nieve, hielo, una pega-
tina, etc. cubriendo un sensor o su área
circundante en el parachoques trasero
●Cuando se conduce sobre una superficie
de la carretera que tiene agua acumulada durante condiciones meteorológicas
adversas, como lluvia intensa, nieve o nie-
bla
●Al aproximarse varios vehículos con
escaso espacio de separación entre ellos
●Cuando un vehículo se aproxima a alta
velocidad
●Cuando está instalado equipamiento que
podría obstruir un sensor, como una anilla de remolque, un protector del paracho-
ques (una tira de guarnición adicional,
etc.), un soporte para bicicletas o quitanie- ves
●Cuando se conduce marcha atrás en una cuesta con un cambio pronunciado de
pendiente

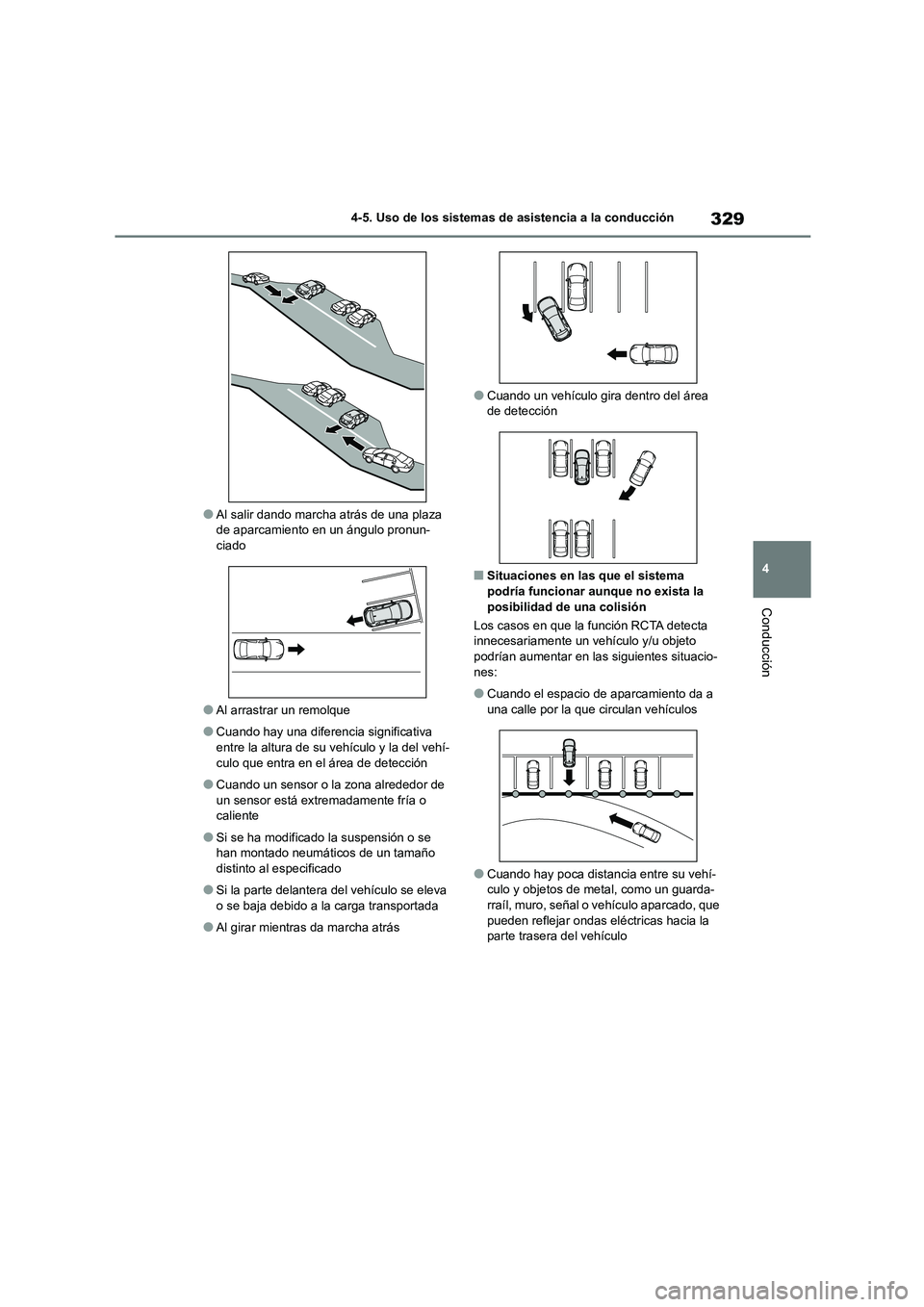

329
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
●Al salir dando marcha atrás de una plaza
de aparcamiento en un ángulo pronun-
ciado
●Al arrastrar un remolque
●Cuando hay una diferencia significativa entre la altura de su vehículo y la del vehí-
culo que entra en el área de detección
●Cuando un sensor o la zona alrededor de
un sensor está extremadamente fría o
caliente
●Si se ha modificado la suspensión o se
han montado neumáticos de un tamaño distinto al especificado
●Si la parte delantera del vehículo se eleva o se baja debido a la carga transportada
●Al girar mientras da marcha atrás
●Cuando un vehículo gira dentro del área de detección
■Situaciones en las que el sistema
podría funcionar aunque no exista la posibilidad de una colisión
Los casos en que la función RCTA detecta
innecesariamente un vehículo y/u objeto
podrían aumentar en las siguientes situacio- nes:
●Cuando el espacio de aparcamiento da a una calle por la que circulan vehículos
●Cuando hay poca distancia entre su vehí-culo y objetos de metal, como un guarda-
rraíl, muro, señal o vehículo aparcado, que
pueden reflejar ondas eléctricas hacia la parte trasera del vehículo

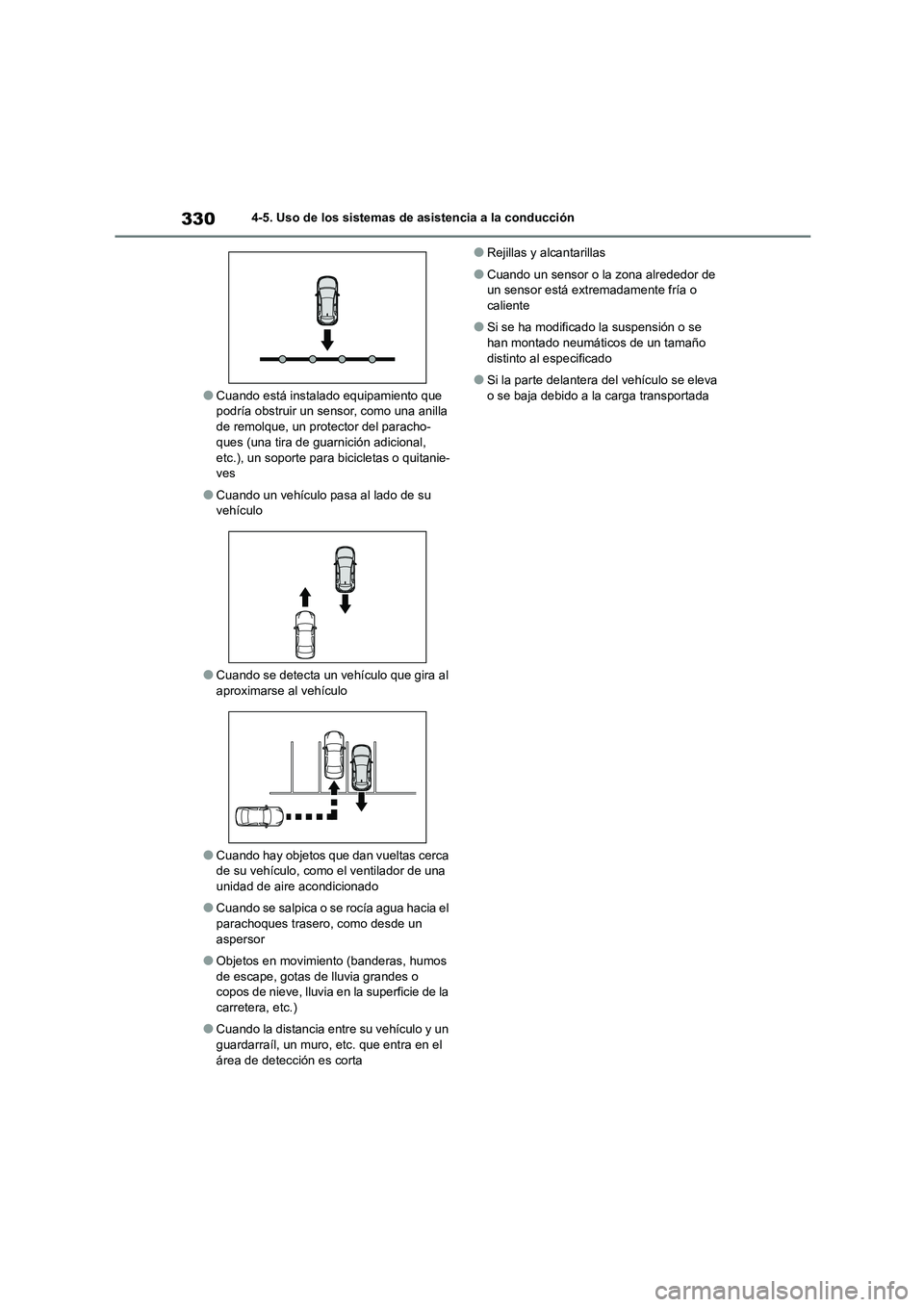

3304-5. Uso de los sistemas de asistencia a la conducción
●Cuando está instalado equipamiento que podría obstruir un sensor, como una anilla
de remolque, un protector del paracho-
ques (una tira de guarnición adicional,
etc.), un soporte para bicicletas o quitanie- ves
●Cuando un vehículo pasa al lado de su vehículo
●Cuando se detecta un vehículo que gira al aproximarse al vehículo
●Cuando hay objetos que dan vueltas cerca de su vehículo, como el ventilador de una
unidad de aire acondicionado
●Cuando se salpica o se rocía agua hacia el
parachoques trasero, como desde un
aspersor
●Objetos en movimiento (banderas, humos
de escape, gotas de lluvia grandes o copos de nieve, lluvia en la superficie de la
carretera, etc.)
●Cuando la distancia entre su vehículo y un
guardarraíl, un muro, etc. que entra en el
área de detección es corta
●Rejillas y alcantarillas
●Cuando un sensor o la zona alrededor de
un sensor está extremadamente fría o caliente
●Si se ha modificado la suspensión o se han montado neumáticos de un tamaño
distinto al especificado
●Si la parte delantera del vehículo se eleva
o se baja debido a la carga transportada

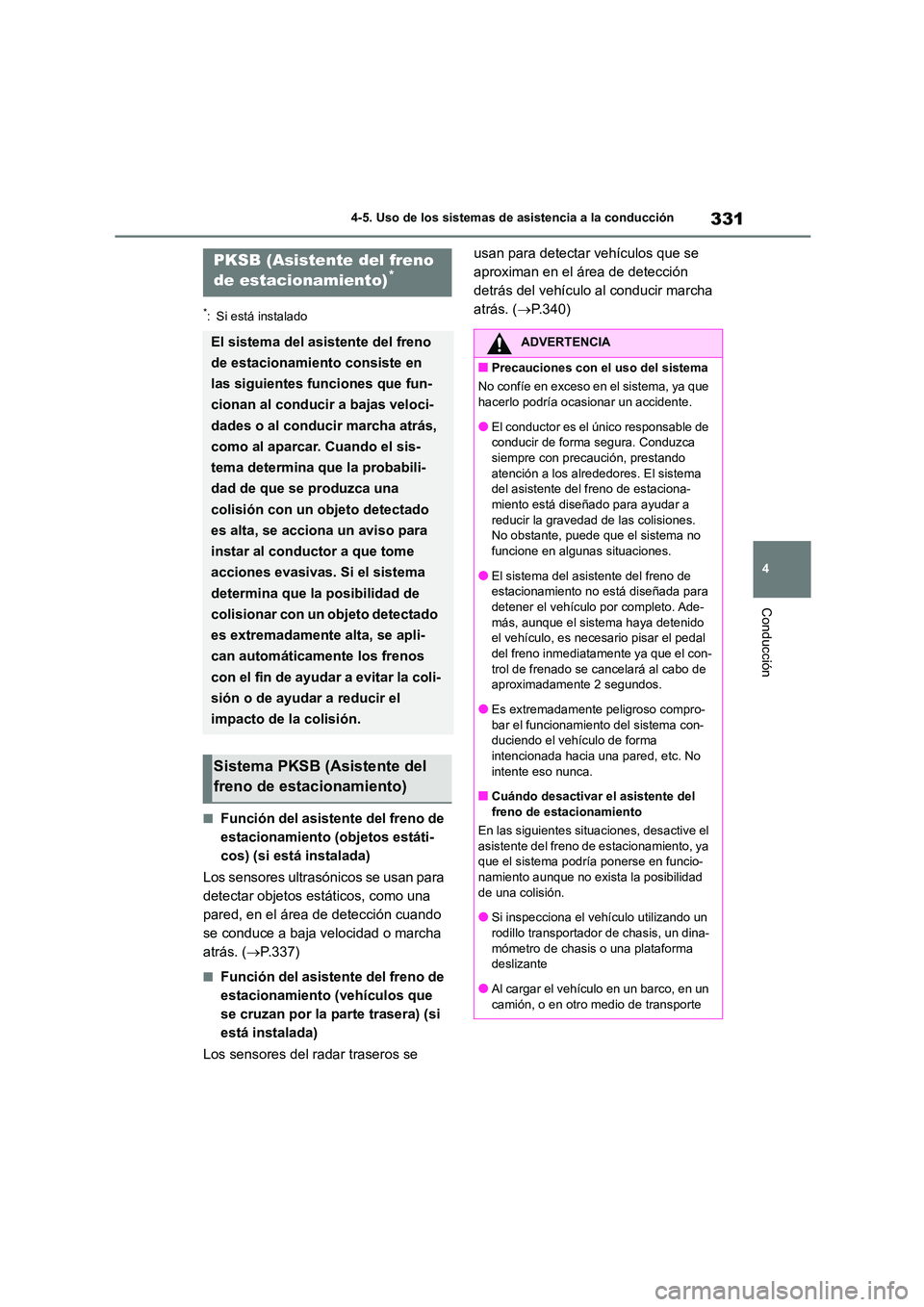

331
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
*: Si está instalado
■Función del asistente del freno de
estacionamiento (objetos estáti-
cos) (si está instalada)
Los sensores ultrasónicos se usan para
detectar objetos es táticos, como una
pared, en el área de detección cuando
se conduce a baja velocidad o marcha
atrás. ( P.337)
■Función del asistente del freno de
estacionamiento (vehículos que
se cruzan por la parte trasera) (si
está instalada)
Los sensores del radar traseros se
usan para detectar vehículos que se
aproximan en el área de detección
detrás del vehículo al conducir marcha
atrás. ( P.340)
PKSB (Asistente del freno
de estacionamiento)*
El sistema del asistente del freno
de estacionamiento consiste en
las siguientes funciones que fun-
cionan al conducir a bajas veloci-
dades o al conducir marcha atrás,
como al aparcar. Cuando el sis-
tema determina que la probabili-
dad de que se produzca una
colisión con un objeto detectado
es alta, se acciona un aviso para
instar al conductor a que tome
acciones evasivas. Si el sistema
determina que la posibilidad de
colisionar con un objeto detectado
es extremadamente alta, se apli-
can automáticamente los frenos
con el fin de ayudar a evitar la coli-
sión o de ayudar a reducir el
impacto de la colisión.
Sistema PKSB (Asistente del
freno de estacionamiento)
ADVERTENCIA
■Precauciones con el uso del sistema
No confíe en exceso en el sistema, ya que
hacerlo podría ocasionar un accidente.
●El conductor es el único responsable de
conducir de forma segura. Conduzca
siempre con precaución, prestando atención a los alrededores. El sistema
del asistente del freno de estaciona-
miento está diseñado para ayudar a reducir la gravedad de las colisiones.
No obstante, puede que el sistema no
funcione en algunas situaciones.
●El sistema del asistente del freno de
estacionamiento no está diseñada para
detener el vehículo por completo. Ade- más, aunque el sistema haya detenido
el vehículo, es necesario pisar el pedal
del freno inmediatamente ya que el con- trol de frenado se cancelará al cabo de
aproximadamente 2 segundos.
●Es extremadamente peligroso compro-
bar el funcionamiento del sistema con- duciendo el vehículo de forma
intencionada hacia una pared, etc. No
intente eso nunca.
■Cuándo desactivar el asistente del
freno de estacionamiento
En las siguientes situaciones, desactive el
asistente del freno de estacionamiento, ya que el sistema podría ponerse en funcio-
namiento aunque no exista la posibilidad
de una colisión.
●Si inspecciona el v ehículo utilizando un
rodillo transportador de chasis, un dina-
mómetro de chasis o una plataforma deslizante
●Al cargar el vehículo en un barco, en un
camión, o en otro medio de transporte

3324-5. Uso de los sistemas de asistencia a la conducción
El asistente del freno de estaciona-
miento se puede activar/desactivar en
el visualizador de información múltiple.
Todas las funciones del asistente del
freno de estacionamiento (objetos está-
ticos y vehículos que se cruzan por la
parte trasera) se activan/desactivan
simultáneamente.
Use los interruptores de control del
contador para activar/desactivar el
asistente del freno de estaciona-
miento. ( P.108)
1 Pulse o para seleccionar
.
2 Pulse o para seleccionar
y, a continuación, pulse .
Cuando el asistente del freno de estaciona- miento se desactiva, se enciende el indica-
dor PKSB OFF ( P.95).
Para activar de nuevo el sistema cuando se
había desactivado, seleccione en el
ADVERTENCIA
●Si se ha modificado la suspensión o se
han montado neumáticos de un tamaño
distinto al especificado
●Si la parte delantera del vehículo se
eleva o se baja debido a la carga trans-
portada
●Cuando está instalado equipamiento
que podría obstruir un sensor, como
una anilla de remolque, un protector del parachoques (una tira de guarnición
adicional, etc.), un soporte para bicicle-
tas o quitanieves
●Al utilizar dispositivos de un túnel de
lavado automático
●Si el vehículo no se puede conducir de forma estable, como cuando el vehículo
ha tenido un accidente o funciona de
forma incorrecta
●Cuando el vehículo se conduce de
forma deportiva o todoterreno
●Cuando los neumáticos no se inflan de forma correcta
●Cuando los neumáticos están muy des-
gastados
●Cuando se estén usando cadenas para neumáticos, un neumático de repuesto
compacto o un kit de emergencia para
la reparación de pinchazos
AV I S O
■Si se muestra “PKSB no disponible”
en el visualizador de información
múltiple y el indicador PKSB OFF está parpadeando
Si se muestra este mensaje inmediata-
mente después de cambiar el interruptor
del motor a ON, conduzca el vehículo con cuidado, prestando atención a los alrede-
dores. Puede ser necesario conducir el
vehículo durante un período de tiempo determinado para que el sistema vuelva a
la normalidad. (Si el sistema no vuelve a la
normalidad después de conducir durante un tiempo, limpie los sensores y su área
circundante en los parachoques.)
Activación/desactivación del
asistente del freno de estacio-
namiento

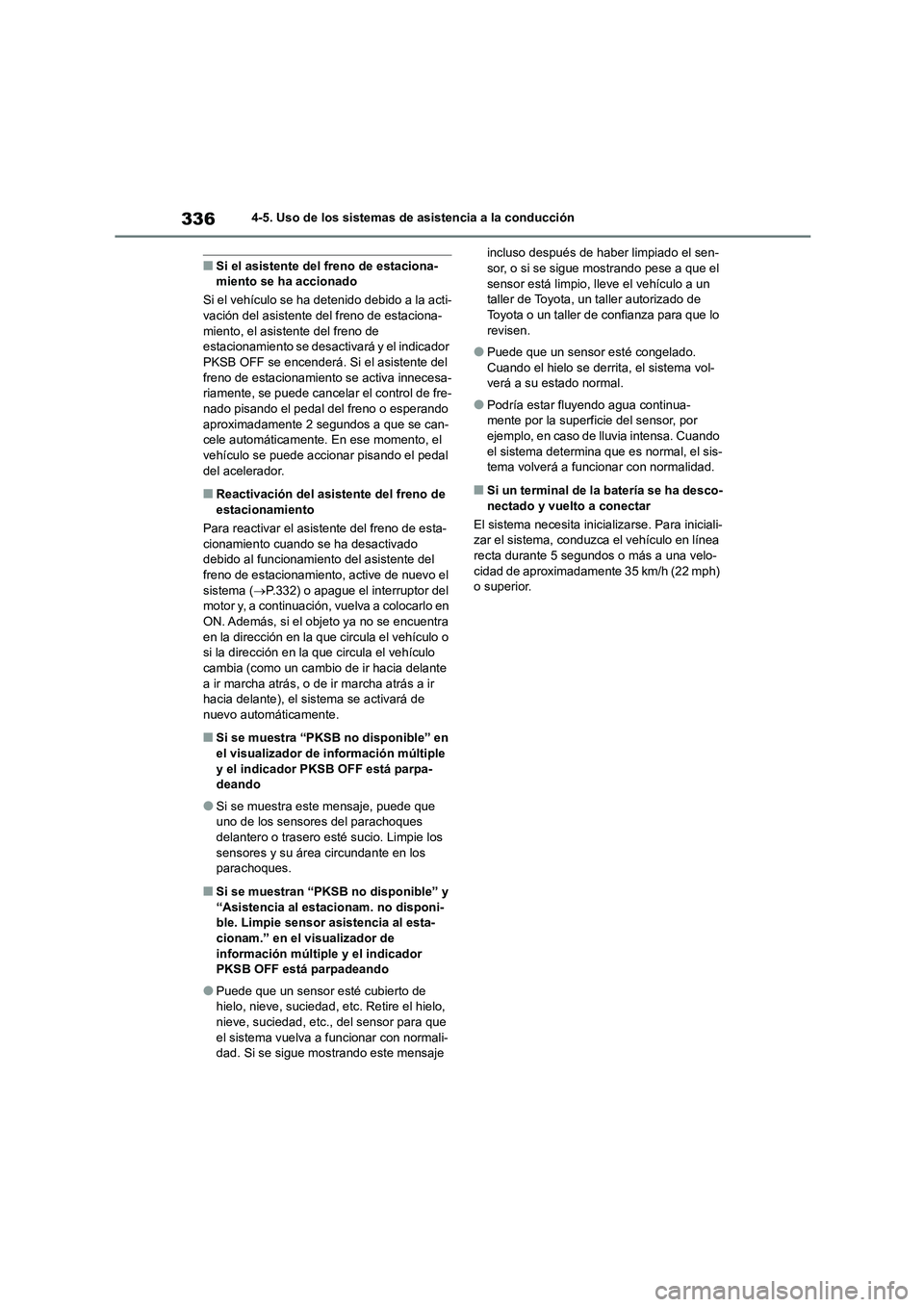

3364-5. Uso de los sistemas de asistencia a la conducción
■Si el asistente del freno de estaciona- miento se ha accionado
Si el vehículo se ha detenido debido a la acti-
vación del asistente del freno de estaciona-
miento, el asistente del freno de estacionamiento se desactivará y el indicador
PKSB OFF se encenderá. Si el asistente del
freno de estacionamiento se activa innecesa- riamente, se puede cancelar el control de fre-
nado pisando el pedal del freno o esperando
aproximadamente 2 segundos a que se can- cele automáticamente. En ese momento, el
vehículo se puede accionar pisando el pedal
del acelerador.
■Reactivación del asistente del freno de estacionamiento
Para reactivar el asistente del freno de esta-
cionamiento cuando se ha desactivado
debido al funcionami ento del asistente del freno de estacionamiento, active de nuevo el
sistema ( P.332) o apague el interruptor del
motor y, a continuación, vuelva a colocarlo en ON. Además, si el objeto ya no se encuentra
en la dirección en la que circula el vehículo o
si la dirección en la que circula el vehículo cambia (como un cambio de ir hacia delante
a ir marcha atrás, o de ir marcha atrás a ir
hacia delante), el sistema se activará de nuevo automáticamente.
■Si se muestra “PKSB no disponible” en
el visualizador de información múltiple
y el indicador PKSB OFF está parpa- deando
●Si se muestra este mensaje, puede que uno de los sensores del parachoques
delantero o trasero esté sucio. Limpie los
sensores y su área circundante en los parachoques.
■Si se muestran “PKSB no disponible” y
“Asistencia al estacionam. no disponi-
ble. Limpie sensor asistencia al esta- cionam.” en el visualizador de
información mú ltiple y el indicador
PKSB OFF está parpadeando
●Puede que un sensor esté cubierto de
hielo, nieve, suciedad, etc. Retire el hielo, nieve, suciedad, etc ., del sensor para que
el sistema vuelva a funcionar con normali-
dad. Si se sigue mostrando este mensaje
incluso después de haber limpiado el sen- sor, o si se sigue mostrando pese a que el
sensor está limpio, lleve el vehículo a un
taller de Toyota, un taller autorizado de Toyota o un taller de confianza para que lo
revisen.
●Puede que un sensor esté congelado.
Cuando el hielo se derrita, el sistema vol-
verá a su estado normal.
●Podría estar fluyendo agua continua-
mente por la superficie del sensor, por
ejemplo, en caso de lluvia intensa. Cuando el sistema determina que es normal, el sis-
tema volverá a funcionar con normalidad.
■Si un terminal de la batería se ha desco-
nectado y vuelto a conectar
El sistema necesita inicializarse. Para iniciali- zar el sistema, conduzca el vehículo en línea
recta durante 5 segundos o más a una velo-
cidad de aproximadamente 35 km/h (22 mph) o superior.
