2023 PEUGEOT 508 Instruksjoner for bruk (in Norwegian)

143
Praktisk informasjon
7

► Trykk på åpningsknappen til drivstoffluken
i mer enn 2 sekunder eller, med bilen opplåst,
trykk på baksiden av drivstoffluken (avhengig av
versjon).
Oppladbare hybride kjøretøy
Etter at du har trykket på knappen
på dashbordet, kan det ta flere minutter
før drivstoffluken åpnes. En lyd avgis når
drivstoffluken åpnes.
Hvis luken setter seg fast, trykk og hold på
knappen på dashbordet i mer enn 3 sekunder.

► Velg en pumpe som gir riktig drivstofftype
for motoren (se etikett på innsiden av
påfyllingslokket).
►

V
ri påfyllingslokket til venstre, fjern det og sett
det på holderen på påfyllingsluken (avhengig av
versjon).
►

Før inn fyllepistolen så langt som mulig før
påfyllingen av tanken starter (for å minimere fare
for søl).
►


Fyll på drivstoff.
Ikke fortsett etter at dysen har slått
ut for tredje gang. Dette kan føre til
funksjonssvikter

.
►

Sett på plass lokket igjen, og drei det mot
høyre (avhengig av versjon).
► Trykk på drivstoffluken for å lukke den.
Bilen er utstyrt med en katalysator som
reduserer skadelige substanser i avgassene.
For bensinmotorer er blyfri bensin
obligatorisk.
Påfyllingsrøret har en smalere åpning slik at det
bare kan brukes av fyllepistoler for blyfri bensin.
Hvis du har fylt feil drivstoff på bilen,
må du få tømt drivstofftanken og fylle
den med riktig drivstoff før du starter
motoren.
Feilfyllingssperre (diesel)
(Avhengig av landet der bilen selges.)
Denne mekaniske anordningen forhindrer at det
fylles bensin på tanken til en bil med dieselmotor.
Feilfyllingssperren er plassert i påfyllingshalsen
og er synlig når tanklokket tas av.
Operasjon

144
Praktisk informasjon
Hvis en fyllepistolen for bensin føres inn i
dieseltanken, butter den mot dekselet. Systemet
forblir låst og hindrer påfylling.
Ikke fortsett, men skift til en fyllepistol av
dieseltype.
Feilfyllingssperren forhindrer ikke
påfylling fra en reservekanne, uansett
drivstofftype.
Kjøring i utlandet
I og med at fyllepistolene på
dieselpumpene kan være ulike i andre land,
kan sikringen mot feilfylling gjør det umulig å
fylle drivstoff.
Før du reiser utenlands, anbefales det
at du rådfører deg med en PEUGEOT-
forhandler for å finne ut om bilen er egnet
for distribusjonsutstyret i landene du skal
besøke.
Oppladbart hybrid-system
Elektrisk system
Den elektriske kretsen i hybridsystemet
identifiseres med oransje kabler, og
komponentene er merket med dette symbolet:


Den oppladbare hybride drivverket
benytter en spenning på mellom 240 V
og 400 V. Dette systemet kan være varmt
både når tenningen er på og etter at den er
skrudd av.
Følg varselsmeldingene som vises på
etikettene, spesielt innenfor ladeluken.
Høyspent systemspenning er farlig og
kan forårsake brannskader eller andre
skader eller til og med dødelig elektrisk støt.
Siden skader på høyspenningskomponenter
ikke er synlige, anbefaler PEUGEOT at du:
–

Aldri berør komponentene, enten de er
skadet eller ikke, og aldri la smykker eller
andre metallgjenstander komme i kontakt
med disse komponentene.
–


Arbeid aldri på de oransje høyspentkablene
eller på andre høyspenningskomponenter
merket med den elektriske risikomerkingen.
Ethvert inngrep på høyspenningssystemet må
utføres av kvalifiserte personer på verksteder
som er kvalifisert og godkjent for å utføre
denne typen arbeid.
–


Aldri skad, endre eller fjern de oransje
høyspenningskablene eller koble dem fra
høyspenningsnettet.
– Aldri åpne, endre eller fjern dekselet til
drivbatteriet.
–

Aldri arbeid med skjære- og formeverktøy
eller varmekilder i nærheten av
høyspenningskomponenter og -kabler

.
Når væskenivået i kjøletanken er lavt, må
påfyllingen bare utføres på et kvalifisert og
opplært verksted for å kontrollere at lekkasjen
ikke er i drivbatteriet.
Ethvert inngrep på høyspenningssystemet må
utføres av kvalifiserte personer på verksteder
som er kvalifisert og godkjent for å utføre
denne typen arbeid.
Skader på kjøretøyet eller drivbatteriet kan
resultere i lekkasje av giftige gasser eller
væsker enten umiddelbart eller senere.
PEUGEOT anbefaler at du:
–

Alltid informerer brann- og nødetater hvis
det skulle oppstå en hendelse, og advarer om
at kjøretøyet er utstyrt med et drivbatteri.
–


Aldri berører væskene som lekker fra
drivbatteriet.
–


Ikke inhalerer gassene fra drivbatteriet,
som er giftige.
–


Går vekk fra kjøretøyet hvis det skulle
oppstå en hendelse eller ulykke. Gassene
som slippes ut er brannfarlige og kan
forårsake brann.

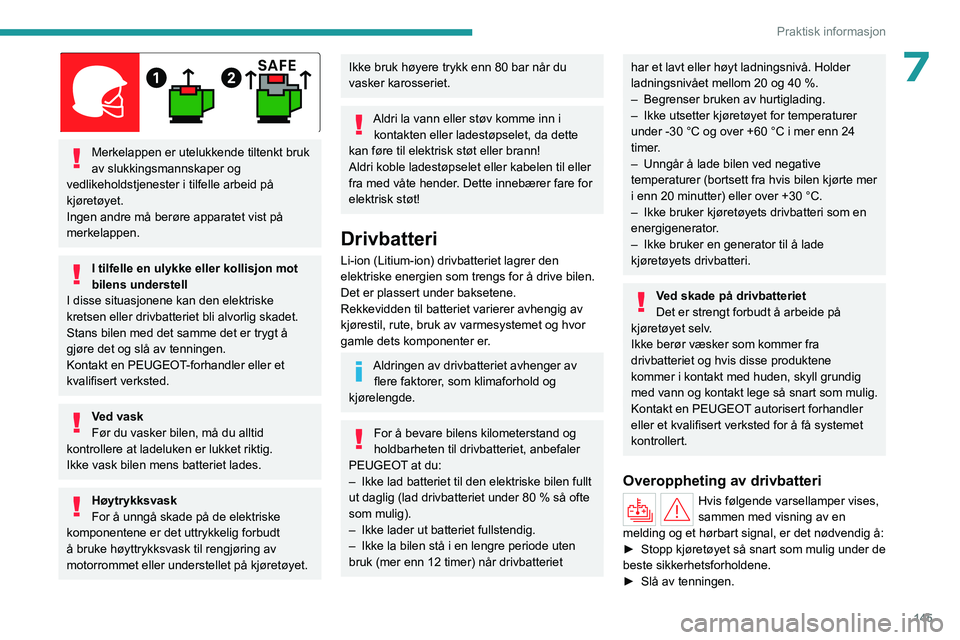

145
Praktisk informasjon
7

Merkelappen er utelukkende tiltenkt bruk
av slukkingsmannskaper og
vedlikeholdstjenester i tilfelle arbeid på
kjøretøyet.
Ingen andre må berøre apparatet vist på
merkelappen.
I tilfelle en ulykke eller kollisjon mot
bilens understell
I disse situasjonene kan den elektriske
kretsen eller drivbatteriet bli alvorlig skadet.
Stans bilen med det samme det er trygt å
gjøre det og slå av tenningen.
Kontakt en PEUGEOT-forhandler eller et
kvalifisert verksted.
Ved vask
Før du vasker bilen, må du alltid
kontrollere at ladeluken er lukket riktig.
Ikke vask bilen mens batteriet lades.
Høytrykksvask
For å unngå skade på de elektriske
komponentene er det uttrykkelig forbudt
å bruke høyttrykksvask til rengjøring av
motorrommet eller understellet på kjøretøyet.
Ikke bruk høyere trykk enn 80 bar når du
vasker karosseriet.
Aldri la vann eller støv komme inn i kontakten eller ladestøpselet, da dette
kan føre til elektrisk støt eller brann!
Aldri koble ladestøpselet eller kabelen til eller
fra med våte hender. Dette innebærer fare for
elektrisk støt!
Drivbatteri
Li-ion (Litium-ion) drivbatteriet lagrer den
elektriske energien som trengs for å drive bilen.
Det er plassert under baksetene.
Rekkevidden til batteriet varierer avhengig av
kjørestil, rute, bruk av varmesystemet og hvor
gamle dets komponenter er.
Aldringen av drivbatteriet avhenger av flere faktorer, som klimaforhold og
kjørelengde.
For å bevare bilens kilometerstand og
holdbarheten til drivbatteriet, anbefaler
PEUGEOT at du:
–

Ikke lad batteriet til den elektriske bilen fullt
ut daglig (lad drivbatteriet under 80

% så ofte
som mulig).
–

Ikke lader ut batteriet fullstendig.
–


Ikke la bilen stå i en lengre periode uten
bruk (mer enn 12 timer) når drivbatteriet
har et lavt eller høyt ladningsnivå. Holder
ladningsnivået mellom 20 og 40 %.
–

Begrenser bruken av hurtiglading.
–


Ikke utsetter kjøretøyet for temperaturer
under -30 °C og over +60 °C i mer enn 24
timer

.
–

Unngår å lade bilen ved negative
temperaturer (bortsett fra hvis bilen kjørte mer
i enn 20 minutter) eller over +30 °C.
–


Ikke bruker kjøretøyets drivbatteri som en
energigenerator

.
–

Ikke bruker en generator til å lade
kjøretøyets drivbatteri.
Ved skade på drivbatteriet
Det er strengt forbudt å arbeide på
kjøretøyet selv.
Ikke berør væsker som kommer fra
drivbatteriet og hvis disse produktene
kommer i kontakt med huden, skyll grundig
med vann og kontakt lege så snart som mulig.
Kontakt en PEUGEOT autorisert forhandler
eller et kvalifisert verksted for å få systemet
kontrollert.
Overoppheting av drivbatteri
Hvis følgende varsellamper vises,
sammen med visning av en
melding og et hørbart signal, er det nødvendig å:
►

Stopp kjøretøyet så snart som mulig under de
beste sikkerhetsforholdene.
►


Slå av tenningen.

146
Praktisk informasjon
► Evakuer kjøretøyet så raskt som mulig og flytt
til sikker avstand.
►

Ring brannvesenet og/eller nødetatene og
fortell at kjøretøyet er elektrisk.
Fare for død / fare for alvorlig
personskade
En kjedereaksjon kan oppstå opp til en brann
ved drivbatteriet.
Avhending av drivbatteriet
Drivbatteriet er designet for å vare i løpet bilens
levetid hvis anbefalingene fra PEUGEOT følges.
Hvis det blir nødvendig å bytte batteri, må
du kontakte PEUGEOT-forhandleren for å få
instruksjoner om avhending. Feil avhending
medfører fare for alvorlige brannskader, elektrisk
støt og miljøskader.
I samsvar med forskriftene sikrer PEUGEOT et
nytt liv eller resirkulering av denne komponenten
i samarbeid med kvalifiserte operatører.
Ladeluke
Ladeluken er plassert bak på venstre side av
bilen.


1. Aktiveringsknapp for utsatt ladning
2. Indikatorlampe bekrefter at støpselet er låst i
ladekontakten.
Kontinuerlig rød: støpsel korrekt plassert og
låst.
Blinkende rød: støpsel feil plassert eller
låsing ikke mulig.
3. Ladekontakt
4. Lyslinjer


Status for
lyslinjer Betydning
Lyser hvitt Velkomstlys når luken åpnes
Status for
lyslinjerBetydning
Lyser blått Utsatt ladning
Blinker grønt Lading pågår
Lyser grønt Ladning fullført
Kontinuerlig
rød Funksjonssvikt
Ved støt, selv lette støt, mot ladeluken,
må den ikke brukes.
Ikke demonter eller modifiser ladekontakten -
elektrisk støt og/eller brann!
Kontakt en PEUGEOT-forhandler eller et
kvalifisert verksted.
Ladekabler, kontakter og
ladere
Drivbatteriet kan lades ved bruk av flere
forskjellige kabeltyper.
Ladekabelen som følger med bilen er kompatible
med elektriske installasjoner i landet hvor bilen
er solgt. Hvis du reiser utenlands, kan du se i
tabellene nedenfor for å sjekke ladekabelens
kompatibilitet med lokale elektriske systemer.
Kontakt en PEUGEOT-forhandler eller
et kvalifisert verksted for å få tak i riktig
ladekabel(kabler).

147
Praktisk informasjon
7Identifikasjonsetiketter på
ladekontakter/-koblinger
Identifikasjonsetiketter er festet på kjøretøyet,
ladekabelen og laderen for å informere brukeren
om hvilken enhet som skal brukes.



Betydningen av hver identifikasjonsetikett er som
følger:
Identifikasjonsetikett LokasjonKonfigurasjonEffekttype/spenningsområde
C
Ladekontakt (kjøretøysside) TYPE 2AC
< 480 Vrms

C
Ladekontakt (ladeside) TYPE 2AC
< 480 Vrms
Typer lading
Kabeltype KompatibilitetSpesifikasjoner
Modus 2 ladekabel med integrert kontrollenhet


Identifikasjonsetikett C på ladekontakten
(kjøretøysside). Konvensjonelt elektrisk støpsel (avhengig av land).


Lading er begrenset til et maksimum på
10 A.
«Green’Up»-type kontakter.


Lading er begrenset til et maksimum på 16 A.

148
Praktisk informasjon
KabeltypeKompatibilitetSpesifikasjoner
Modus 3 ladekabel


Identifikasjonsetiketter C på ladekontakten
(kjøretøysside) og på kontakten (ladeside). Kontakt til enhet for økt ladeeffekt.


Lading er begrenset til et maksimum på
32 A.
Wallbox – enhet for økt ladeeffekt.


Den estimerte ladetiden vises på
instrumentpanelet når kjøretøyet er
tilkoblet. Det kan variere avhengig av
forskjellige faktorer slik som utetemperatur
eller kvaliteten på strømnettet.
Viss utetemperaturen er under -10 °C
anbefales det å koble til bilen så snart som
mulig fordi ladetiden kan øke betydelig.
Drivbatteriet lades kanskje ikke fullstendig.
Hjemmelading kabel (modus 2)
Det er viktig å unngå å skade
ladekabelen, og sørge for at den forblir intakt.
I tilfelle skade, må du ikke bruke kabelen og
kontakte PEUGEOT-forhandleren eller et
kvalifisert verksted for å få den skiftet ut.
Enhet for økt ladeeffekt (modus 3)
Ikke demonter eller modifiser enheten
for økt ladeeffekt - fare for elektrisk støt og/
eller brann!
For å finne ut hvordan den brukes, se
brukerhåndboken for enheten for økt
ladeeffekt.
Kontrollenhet (modus 2)

Type 1

149
Praktisk informasjon
7

Type 2POWER
Grønn: elektrisk forbindelse etablert;
lading kan begynne.
CHARGE
Blinkende grønt: lading pågår eller
forhåndsbetingelser for temperatur aktivert.
Fast grønt: ladingen er fullført.
FAULT
Rød: feil; lading er ikke tillatt eller må
stoppes umiddelbart. Kontroller at alt er riktig
tilkoblet og at det elektriske systemet ikke er
defekt.
Hvis indikatorlampen ikke slukker, ta kontakt
med en PEUGEOT-forhandler eller et kvalifisert
verksted.
Når ladekabelen kobles til en kontakt for
hjemmelading, lyser alle indikatorlamper kort.
Hvis det ikke kommer noen indikatorlamper,
må du sjekke strømbryteren til kontakten for
hjemmelading. –

Hvis automatsikringen er utløst må du
kontakte en profesjonell for å kontrollere at
strømforsyningen din er kompatibel og utføre
nødvendige reparasjoner
.
–
Hvis automatsikringen ikke er utløst må du
unngå å bruke ladekabelen og kontakte en
PEUGEOT
-forhandler eller et kvalifisert verksted.
Etikett for Type 1-kontrollenhet
– Anbefalinger
1.
Se instruksjonsboken før bruk.
2. Feil bruk av denne ladekabelen kan føre til
brann, skade på eiendom og alvorlig skade
eller livsfarlig elektrisk støt!
3. Bruk alltid en jordet stikkontakt, beskyttet av
en 30 mA reststrøminnretning.
4. Bruk alltid en stikkontakt som er beskyttet
av en passende sikring for strømkretsens
spenningsnivå.
5. Vekten på kontrollenheten må ikke bæres av
stikkontakten, pluggen eller kablene.
6. Denne ladekabelen skal aldri brukes hvis
den er defekt eller skadet på noen måte. 7.
Aldri forsøk å åpne eller reparere denne
ladekabelen. Den inneholder ingen
reparerbare deler – bytt ut ladekabelen hvis
den er skadet.
8. Aldri nedsenk ladekabelen i vann.
9. Bruk aldri denne ladekabelen med
en skjøteledning, en multistikkontakt,
konverteringsadapter eller en skadet
stikkontakt.
10. Ikke trekk ut kontakten fra veggen for å
stoppe ladingen.
11 . Ikke tving kontakten dersom den er låst i
bilen.
12. Stopp ladingen med én gang ved å
låse og deretter låse opp bilen med
fjernkontrolltasten, hvis ladekabelen eller
stikkontakten føles svært varm ved berøring.
13. Denne ladekabelen inneholder komponenter
som kan forårsake lysbuer eller gnister. Skal
ikke eksponeres for brannfarlig damp.
14. Denne ladekabelen skal bare brukes på
PEUGEOT-biler.
15. Aldri plugg kabelen inn i et veggstøpsel
(eller trekk den ut) med våte hender.
Etikett for Type 2-kontrollenhet – Status
for indikatorlamper
Indikatorlampens
tilstand
Off

150
Praktisk informasjon
Indikatorlampens tilstand
On


Indikatorlampens tilstand
Blinker


POWER CHARGE FAULT SymbolBeskrivelse

Ikke koblet til strømforsyningen eller strømmen er
ikke tilgjengelig fra infrastrukturen.


(grønt)


(grønt)


(rød)


Kontrollenheten utfører for øyeblikket en selvtest.


(grønt)


Koblet til bare infrastrukturen eller til infrastrukturen
og det elektriske kjøretøyet (EV), men ingen lading
pågår.


(grønt)


(grønt)



Koblet til strømforsyningen og det elektriske
kjøretøyet (EV).
EV-en er ladet eller i en oppvarmingsfase.


(grønt)


(grønt)



Koblet til strømforsyningen og det elektriske
kjøretøyet (EV).
EV venter på lading, eller ladingen av EV er
fullført.
