2023 PEUGEOT 5008 Bruksanvisningar (in Swedish)

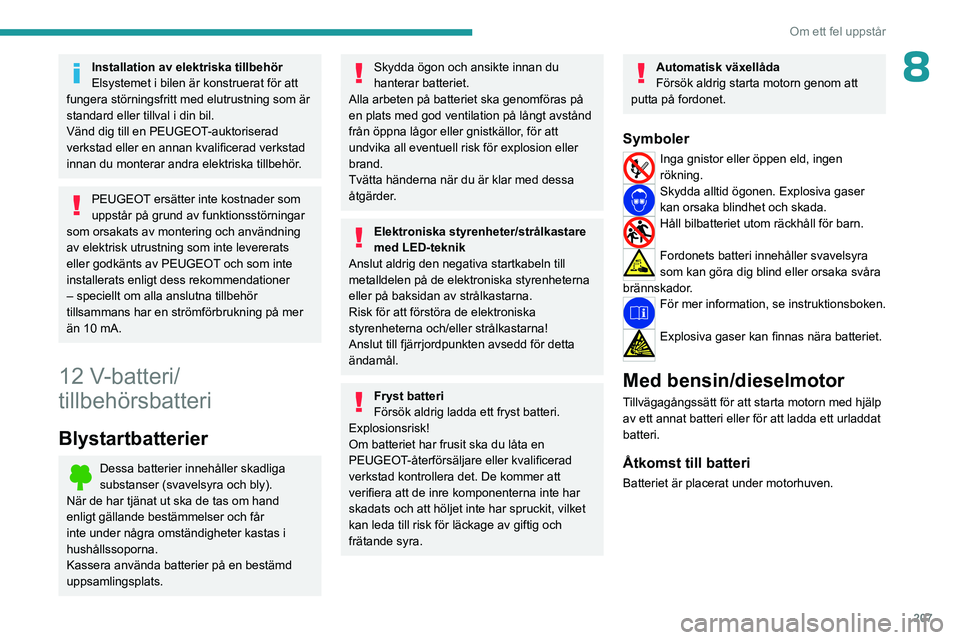

207
Om ett fel uppstår
8Installation av elektriska tillbehör
Elsystemet i bilen är konstruerat för att
fungera störningsfritt med elutrustning som är
standard eller tillval i din bil.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
innan du monterar andra elektriska tillbehör.
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och användning
av elektrisk utrustning som inte levererats
eller godkänts av PEUGEOT och som inte
installerats enligt dess rekommendationer
– speciellt om alla anslutna tillbehör
tillsammans har en strömförbrukning på mer
än 10 mA.
12 V-batteri/
tillbehörsbatteri
Blystartbatterier
Dessa batterier innehåller skadliga
substanser (svavelsyra och bly).
När de har tjänat ut ska de tas om hand
enligt gällande bestämmelser och får
inte under några omständigheter kastas i
hushållssoporna.
Kassera använda batterier på en bestämd
uppsamlingsplats.
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska genomföras på
en plats med god ventilation på långt avstånd
från öppna lågor eller gnistkällor, för att
undvika all eventuell risk för explosion eller
brand.
Tvätta händerna när du är klar med dessa
åtgärder.
Elektroniska styrenheter/strålkastare
med LED-teknik
Anslut aldrig den negativa startkabeln till
metalldelen på de elektroniska styrenheterna
eller på baksidan av strålkastarna.
Risk för att förstöra de elektroniska
styrenheterna och/eller strålkastarna!
Anslut till fjärrjordpunkten avsedd för detta
ändamål.
Fryst batteri
Försök aldrig ladda ett fryst batteri.
Explosionsrisk!
Om batteriet har frusit ska du låta en
PEUGEOT-återförsäljare eller kvalificerad
verkstad kontrollera det. De kommer att
verifiera att de inre komponenterna inte har
skadats och att höljet inte har spruckit, vilket
kan leda till risk för läckage av giftig och
frätande syra.
Automatisk växellåda
Försök aldrig starta motorn genom att
putta på fordonet.
Symboler
Inga gnistor eller öppen eld, ingen
rökning.
Skydda alltid ögonen. Explosiva gaser
kan orsaka blindhet och skada.
Håll bilbatteriet utom räckhåll för barn.
Fordonets batteri innehåller svavelsyra
som kan göra dig blind eller orsaka svåra
brännskador.
För mer information, se instruktionsboken.
Explosiva gaser kan finnas nära batteriet.
Med bensin/dieselmotor
Tillvägagångssätt för att starta motorn med hjälp
av ett annat batteri eller för att ladda ett urladdat
batteri.
Åtkomst till batteri
Batteriet är placerat under motorhuven.

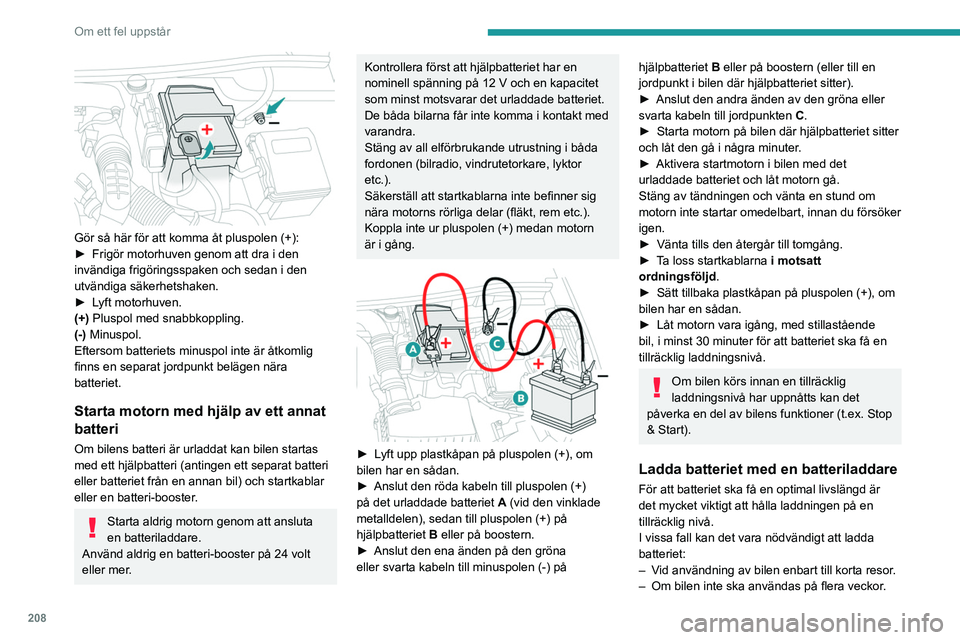

208
Om ett fel uppstår

Gör så här för att komma åt pluspolen (+):
► Frigör motorhuven genom att dra i den
invändiga frigöringsspaken och sedan i den
utvändiga säkerhetshaken.
►

L
yft motorhuven.
(+) Pluspol med snabbkoppling.
(-) Minuspol.
Eftersom batteriets minuspol inte är åtkomlig
finns en separat jordpunkt belägen nära
batteriet.
Starta motorn med hjälp av ett annat
batteri
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (antingen ett separat batteri
eller batteriet från en annan bil) och startkablar
eller en batteri-booster.
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster på 24 volt
eller mer.
Kontrollera först att hjälpbatteriet har en
nominell spänning på 12 V och en kapacitet
som minst motsvarar det urladdade batteriet.
De båda bilarna får inte komma i kontakt med
varandra.
Stäng av all elförbrukande utrustning i båda
fordonen (bilradio, vindrutetorkare, lyktor
etc.).
Säkerställ att startkablarna inte befinner sig
nära motorns rörliga delar (fläkt, rem etc.).
Koppla inte ur pluspolen (+) medan motorn
är i gång.


► Lyft upp plastkåpan på pluspolen (+), om
bilen har en sådan.
►

Anslut den röda kabeln till pluspolen (+)
på det urladdade batteriet


A
(vid den vinklade
metalldelen), sedan till pluspolen (+) på
hjälpbatteriet

B
eller på boostern.
►

Anslut den ena änden på den gröna
eller svarta kabeln till minuspolen (-) på
hjälpbatteriet B eller på boostern (eller till en
jordpunkt i bilen där hjälpbatteriet sitter).
►

Anslut den andra änden av den gröna eller
svarta kabeln till jordpunkten


C
.
►

Starta motorn på bilen där hjälpbatteriet sitter
och låt den gå i några minuter

.
►

Aktivera startmotorn i bilen med det
urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar omedelbart, innan du försöker
igen.
►


Vänta tills den återgår till tomgång.
►


T
a loss startkablarna i motsatt
ordningsföljd .
►

Sätt tillbaka plastkåpan på pluspolen (+), om
bilen har en sådan.
►


Låt motorn vara igång, med stillastående
bil, i minst 30 minuter för att batteriet ska få en
tillräcklig laddningsnivå.
Om bilen körs innan en tillräcklig
laddningsnivå har uppnåtts kan det
påverka en del av bilens funktioner (t.ex. Stop
& Start).
Ladda batteriet med en batteriladdare
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
batteriet:
–

V
id användning av bilen enbart till korta resor.
–

Om bilen inte ska användas på flera veckor
.

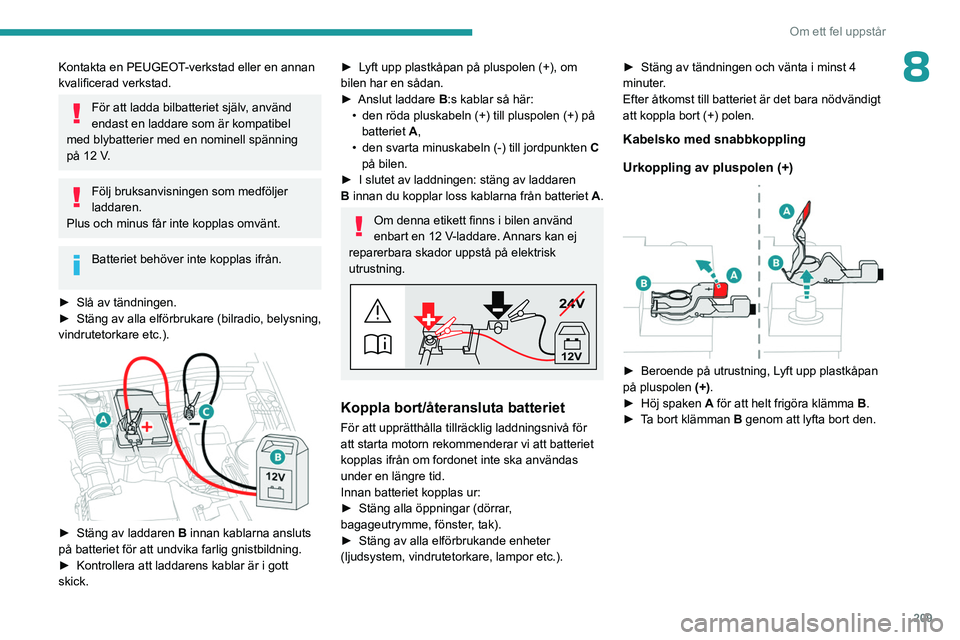

209
Om ett fel uppstår
8Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
För att ladda bilbatteriet själv, använd
endast en laddare som är kompatibel
med blybatterier med en nominell spänning
på 12 V.
Följ bruksanvisningen som medföljer
laddaren.
Plus och minus får inte kopplas omvänt.
Batteriet behöver inte kopplas ifrån.
►

Slå av tändningen.
►


Stäng
av alla elförbrukare (bilradio, belysning,
vindrutetorkare etc.).


► Stäng av laddaren B innan kablarna ansluts
på batteriet för att undvika farlig gnistbildning.
►

Kontrollera att laddarens kablar är i gott
skick.
► Lyft upp plastkåpan på pluspolen (+), om
bilen har en sådan.
►

Anslut laddare B

:s kablar så här:
•

den röda pluskabeln (+) till pluspolen (+) på
batteriet

A,
•

den svarta minuskabeln (-) till jordpunkten C


på bilen.
►

I slutet av laddningen: stäng av laddaren
B

innan du kopplar loss kablarna från batteriet A.
Om denna etikett finns i bilen använd
enbart en 12 V-laddare. Annars kan ej
reparerbara skador uppstå på elektrisk
utrustning.
24V
12V
Koppla bort/återansluta batteriet
För att upprätthålla tillräcklig laddningsnivå för
att starta motorn rekommenderar vi att batteriet
kopplas ifrån om fordonet inte ska användas
under en längre tid.
Innan batteriet kopplas ur:
►

Stäng alla öppningar (dörrar
,
bagageutrymme, fönster, tak).
►

Stäng av alla elförbrukande enheter
(ljudsystem, vindrutetorkare, lampor etc.). ►


Stäng av tändningen och vänta i minst 4
minuter
.
Efter åtkomst till batteriet är det bara nödvändigt
att koppla bort (+) polen.
Kabelsko med snabbkoppling
Urkoppling av pluspolen (+)


► Beroende på utrustning, L yft upp plastkåpan
på pluspolen (+).
►

Höj spaken

A
för att helt frigöra klämma B.
►

T
a bort klämman B genom att lyfta bort den.

210
Om ett fel uppstår
(+) Pluspol, skyddad av ett rött plastlock (inte
tillgängligt).
(-) Minuspol med en svart snabbkopplingshylsa.
Ladda främre batteriet med en
batteriladdare
För att främre batteriet ska få en optimal
livslängd är det mycket viktigt att hålla
laddningen på en tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
främre batteriet:
– Vid användning av bilen enbart till korta resor.
– Om bilen inte ska användas på flera veckor.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
För att ladda främre bilbatteriet själv,
använd endast en laddare som är
kompatibel med blybatterier med en nominell
spänning på 12 V.
Följ bruksanvisningen som medföljer
laddaren.
Plus och minus får inte kopplas omvänt.
Batteriet behöver inte kopplas ifrån.
Återanslutning av pluspolen (+)

► Lyft spake A helt.
► Sätt tillbaka den öppna klämman B på
pluspolen (+).
►

T
ryck ner klämma B helt.
►

Sänk spake
A för att låsa klämma B.
►

Beroende på utrustning, sänk plastkåpan på
pluspolen (+)

.
Tvinga inte i spaken när du trycker på den. Om klämman inte är korrekt
placerad är inte låsning möjlig. Starta
proceduren igen.
Under sträckan som körs efter att motorn
har startats för första gången kan det
hända att Stop & Start inte är i funktion.
Om så är fallet kommer systemet endast
att vara tillgängligt igen efter en period när
fordonet kontinuerlig varit stillastående,
en period vars varaktighet beror på
utetemperaturen och laddningsläget för
batteriet (upp till ca 8 timmar).
Med uppladdningsbara
hybridmotorer
Uppladdningsbara hybridsystemet har två
tillbehörsbatterier: ett fram och ett på bak på
fordonet.
Byte av tillbehörsbatteriet
Kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Starta ett annat fordon med
startkablar
Starta inte ett annat fordon med fordonets
tillbehörsbatterier.
Komma åt tillbehörsbatteriet
Fram
Främre batteriet är placerat under motorhuven.

Gör så här för att komma åt pluspolen (+):
► Frigör motorhuven genom att dra i den
invändiga frigöringsspaken och sedan i den
utvändiga säkerhetshaken.
►

L
yft motorhuven.
(+) Pluspol med snabbkoppling.
(-) Minuspol.
Eftersom batteriets minuspol inte är åtkomlig
finns en separat jordpunkt belägen nära
batteriet.
Bak
Bakre batteriet är placerat i bagageutrymmet.
Så här når du batteriet:


► Öppna bagageutrymmesgolvet.

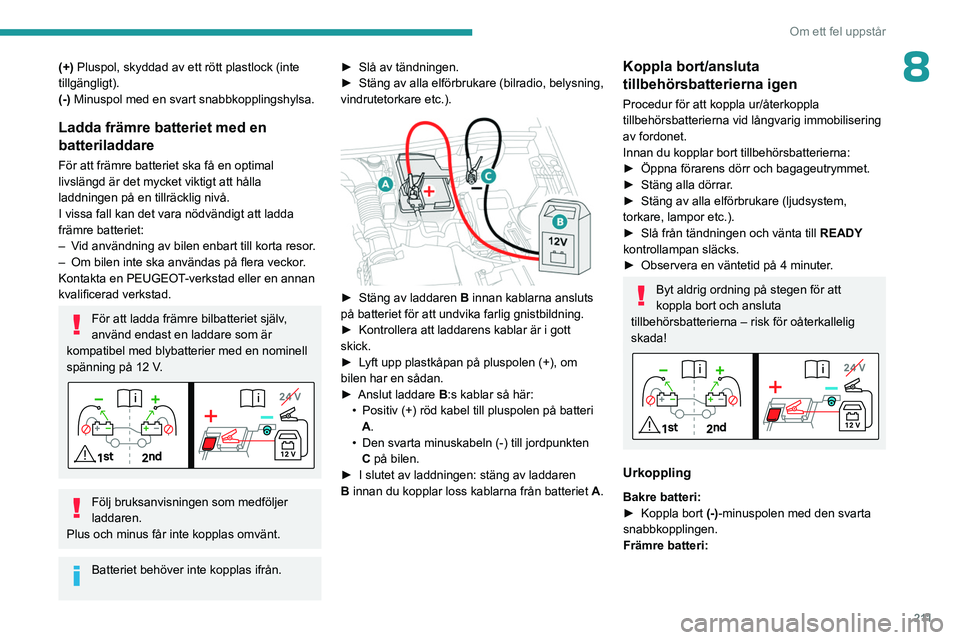

2 11
Om ett fel uppstår
8(+) Pluspol, skyddad av ett rött plastlock (inte
tillgängligt).
(-) Minuspol med en svart snabbkopplingshylsa.
Ladda främre batteriet med en
batteriladdare
För att främre batteriet ska få en optimal
livslängd är det mycket viktigt att hålla
laddningen på en tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
främre batteriet:
–
V
id användning av bilen enbart till korta resor.
–

Om bilen inte ska användas på flera veckor
.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
För att ladda främre bilbatteriet själv,
använd endast en laddare som är
kompatibel med blybatterier med en nominell
spänning på 12 V.
Följ bruksanvisningen som medföljer
laddaren.
Plus och minus får inte kopplas omvänt.
Batteriet behöver inte kopplas ifrån. ►
Slå av tändningen.
►

Stäng
av alla elförbrukare (bilradio, belysning,
vindrutetorkare etc.).


► Stäng av laddaren B innan kablarna ansluts
på batteriet för att undvika farlig gnistbildning.
►

Kontrollera att laddarens kablar är i gott
skick.
►


L
yft upp plastkåpan på pluspolen (+), om
bilen har en sådan.
►

Anslut laddare B

:s kablar så här:
•

Positiv (+) röd kabel till pluspolen på batteri
A

.
•

Den svarta minuskabeln (-) till jordpunkten
C

på bilen.
►

I slutet av laddningen: stäng av laddaren
B

innan du kopplar loss kablarna från batteriet A.
Koppla bort/ansluta
tillbehörsbatterierna igen
Procedur för att koppla ur/återkoppla
tillbehörsbatterierna vid långvarig immobilisering
av fordonet.
Innan du kopplar bort tillbehörsbatterierna:
►
Öppna förarens dörr och bagageutrymmet.
►


Stäng alla dörrar
.
►

Stäng av alla elförbrukare (ljudsystem,
torkare, lampor etc.).
►


Slå från tändningen och vänta till READY


kontrollampan släcks.
►

Observera en väntetid på 4 minuter
.
Byt aldrig ordning på stegen för att
koppla bort och ansluta
tillbehörsbatterierna – risk för oåterkallelig
skada!
Urkoppling
Bakre batteri:
► Koppla bort (-)
-minuspolen med den svarta
snabbkopplingen.
Främre batteri:

212
Om ett fel uppstår
Bogsera bilen
Tillvägagångssätt för att bogsera din bil eller en annan bil med en avtagbar mekanisk enhet.
Allmänna rekommendationer
Följ den lagstiftning som gäller i det land där du befinner dig.
Kontrollera att dragfordonet är tyngre än det bogserade fordonet.
Föraren ska sitta kvar bakom ratten i bilen som bogseras och måste\
ha ett giltigt körkort med sig.
Vid bogsering med bilen stående på fyra hjul måste alltid en god\
känd dragstång användas. Rep och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen inget bromsservo eller styr\
servo.
En professionell bärgningsservice måste kallas in om:
– vid motorstopp på motorväg eller motortrafikled;
– då det är omöjligt att ställa växellådan i neutralläge, lossa rattlåset eller lossa parkeringsbromsen;
– då det är omöjligt att dra en bil med en automatisk växellåda och motorn igång;
– vid bogsering med bara två hjul på marken;
– fyrhjulsdrivet fordon;
– då ingen godkänd dragkrok finns tillgänglig.
Uppladdningsbara hybridfordon
Innan något ingripande och med
tändningen på, tryck ner bromspedalen och

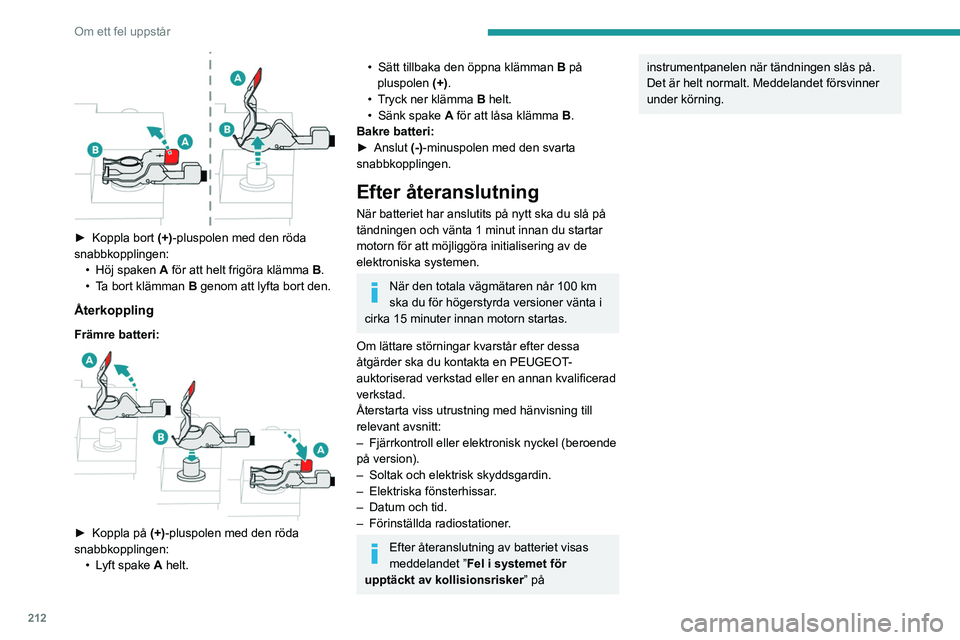

► Koppla bort (+) -pluspolen med den röda
snabbkopplingen: •

Höj spaken

A
för att helt frigöra klämma B.
•

T
a bort klämman B genom att lyfta bort den.
Återkoppling
Främre batteri:

► Koppla på (+) -pluspolen med den röda
snabbkopplingen: •

L
yft spake A helt.
• Sätt tillbaka den öppna klämman B på
pluspolen (+).
•

T
ryck ner klämma B helt.
•

Sänk spake
A för att låsa klämma B.
Bakre batteri:
►

Anslut
(-)-minuspolen med den svarta
snabbkopplingen.
Efter återanslutning
När batteriet har anslutits på nytt ska du slå på
tändningen och vänta 1 minut innan du startar
motorn för att möjliggöra initialisering av de
elektroniska systemen.
När den totala vägmätaren når 100 km
ska du för högerstyrda versioner vänta i
cirka 15 minuter innan motorn startas.
Om lättare störningar kvarstår efter dessa
åtgärder ska du kontakta en PEUGEOT-
auktoriserad verkstad eller en annan kvalificerad
verkstad.
Återstarta viss utrustning med hänvisning till
relevant avsnitt:
–

Fjärrkontroll eller elektronisk nyckel (beroende
på version).
–


Soltak och elektrisk skyddsgardin.
–


Elektriska fönsterhissar
.
–

Datum och tid.
–


Förinställda radiostationer
.
Efter återanslutning av batteriet visas
meddelandet ”Fel i systemet för
upptäckt av kollisionsrisker” på
instrumentpanelen när tändningen slås på.
Det är helt normalt. Meddelandet försvinner
under körning.

213
Om ett fel uppstår

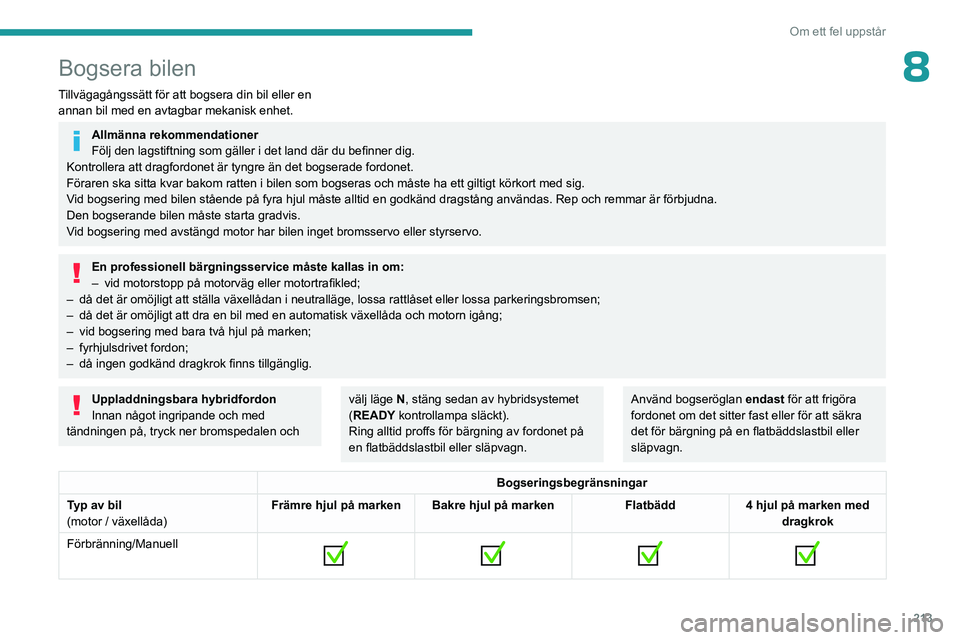

8Bogsera bilen
Tillvägagångssätt för att bogsera din bil eller en annan bil med en avtagbar mekanisk enhet.
Allmänna rekommendationer
Följ den lagstiftning som gäller i det land där du befinner dig.
Kontrollera att dragfordonet är tyngre än det bogserade fordonet.
Föraren ska sitta kvar bakom ratten i bilen som bogseras och måste\
ha ett giltigt körkort med sig.
Vid bogsering med bilen stående på fyra hjul måste alltid en god\
känd dragstång användas. Rep och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen inget bromsservo eller styr\
servo.
En professionell bärgningsservice måste kallas in om:
– vid motorstopp på motorväg eller motortrafikled;
–

då det är omöjligt att ställa växellådan i neutralläge, lossa rattlåset eller lossa parkeringsbromsen;
–


då det är omöjligt att dra en bil med en automatisk växellåda och motorn igång;
–


vid bogsering med bara två hjul på marken;
–


fyrhjulsdrivet fordon;
–


då ingen godkänd dragkrok finns tillgänglig.
Uppladdningsbara hybridfordon
Innan något ingripande och med
tändningen på, tryck ner bromspedalen och välj läge N, stäng sedan av hybridsystemet
(READY kontrollampa släckt).
Ring alltid proffs för bärgning av fordonet på
en flatbäddslastbil eller släpvagn.Använd bogseröglan endast för att frigöra
fordonet om det sitter fast eller för att säkra
det för bärgning på en flatbäddslastbil eller
släpvagn.
Bogseringsbegränsningar
Typ av bil
(motor / växellåda) Främre hjul på marken Bakre hjul på marken
Flatbädd4 hjul på marken med
dragkrok
Förbränning/Manuell

214
Om ett fel uppstår
(vänster sida) eller i en påse bakom vänster
baksäte.
Bogseröglan förvaras i en verktygslåda, under
bagageutrymmet.
Se motsvarande avsnitt för mer information om
att komma åt verktygssatsen.
Bogsering av bilen
För att komma åt den främre skruvgängen:



► Lossa locket genom att trycka på dess övre
vänstra hörn.
Att bogseras:
► Skruva fast bogseröglan helt.
► Montera dragkroksanordningen.
► Ställ växellådan i neutralläge.
Underlåtenhet att följa denna anvisning
kan leda till skador på vissa komponenter

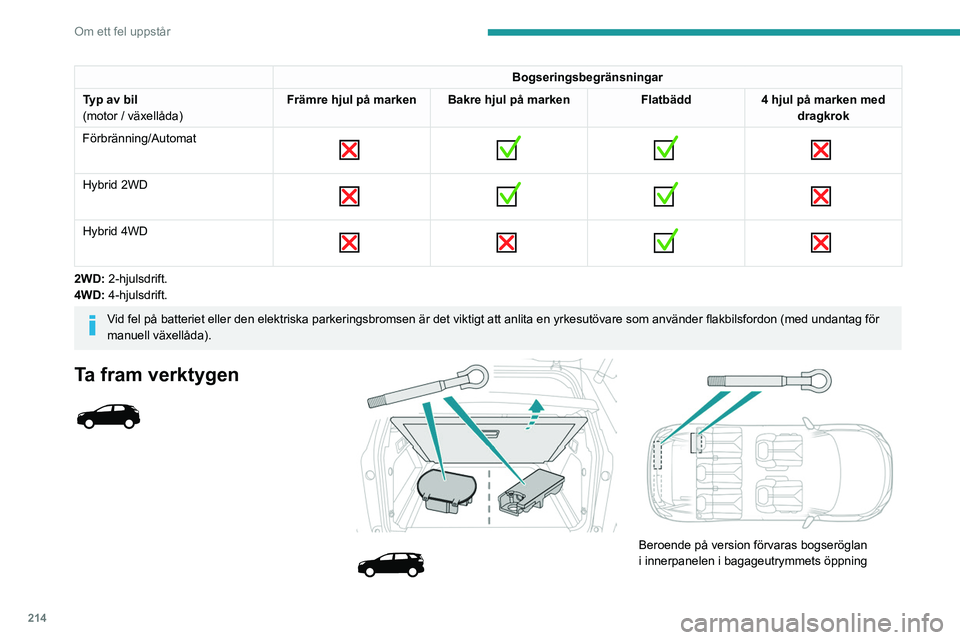

Bogseringsbegränsningar
Typ av bil
(motor / växellåda) Främre hjul på marken Bakre hjul på marken
Flatbädd4 hjul på marken med
dragkrok
Förbränning/Automat


Hybrid 2WD

Hybrid 4WD

2WD: 2-hjulsdrift.
4WD: 4-hjulsdrift.
Vid fel på batteriet eller den elektriska parkeringsbromsen är det viktigt att anlita en yrkesutövare som använder flakbilsfordon (med undantag för
manuell växellåda).
Ta fram verktygen






Beroende på version förvaras bogseröglan
i innerpanelen i bagageutrymmets öppning
