2023 PEUGEOT 308 Instructieboekje (in Dutch)

183
In geval van pech
8Gevarendriehoek
Deze reflecterende en inklapbare voorziening moet
langs de kant van de weg worden geplaatst bij pech
of schade aan de auto.
Voordat u uit de auto staptSchakel de alarmknipperlichten in en
doe het veiligheidsvest aan. Zet dan de
gevarendriehoek in elkaar en plaats deze.
Opbergruimte
Berline
In het opbergvak onder de vloerbekleding van
de bagageruimte is een speciale opbergruimte
voorzien.
SW
Er bevindt zich een vak in de binnenbekleding van
de achterklep.
Uitvouwen en plaatsen van de
gevarendriehoek


Zie de bovenstaande afbeelding voor uitvoeringen
met een originele gevarendriehoek.
Raadpleeg bij andere gevarendriehoeken
de instructies voor het uitvouwen in de
gebruiksaanwijzing van de gevarendriehoek.
►

Plaats de gevarendriehoek achter de auto, houd

u daarbij aan de ter plaatse geldende regels.
Brandstoftank leeg (diesel)
Bij een auto met dieselmotor moet het
brandstofsysteem worden ontlucht als de
brandstoftank leeg is.
Voordat u begint met het ontluchten van het
systeem, is het van groot belang om minimaal 5 liter
diesel in de brandstoftank te gieten.
Zie het betreffende hoofdstuk voor meer informatie over tanken en de
tankbeveiliging (Diesel).
►

Zet het contact aan (zonder de motor te starten).
►


W

acht ongeveer 1 minuut en zet het contact af.
►

Start de motor
.
Als de motor niet direct aanslaat, beëindig dan uw
startpoging en herhaal de procedure.
Boordgereedschap
Gereedschapsset die bij de auto wordt geleverd.
De samenstelling ervan is afhankelijk van de
uitrusting van uw auto:
–
Bandenreparatieset.
–
Reservewiel.
Dit gereedschap is specifiek voor de auto en kan afhankelijk van de uitvoering verschillen.
Gebruik het niet voor andere doeleinden.
Toegang tot de
gereedschapsset
Het gereedschap bevindt zich in de bagageruimte,
onder de vloerplaat.

184
In geval van pech

Berline

SW
Uitvoeringen met een harde vloerplaat in de
bagageruimte
► Open de bagageruimte.
► T il de harde vloerplaat in de bagageruimte op.
►

Plaats de haak van de vloerplaat in de bovenste

vergrendeling van de achterklep.
Uitvoeringen met gedeelde mat in de
bagageruimte (plug-in hybride)
► Open de bagageruimte.
► Klap de gedeelde mat van de bagageruimte
volledig uit door aan de handgreep te trekken.
Uitvoeringen met een vloerplaat met 2
posities in de bagageruimte (SW)
Het gereedschap is ook bereikbaar via de stoelen
van de 2e zitrij, door de rugleuning van de
achterbank te kantelen.
►

Open de bagageruimte.
►


T
il de afdekking op met het koord aan de
achterkant van de bagageruimte.
of
►

Plaats de verplaatsbare vloerplaat van de

bagageruimte in de hoogste stand.
►

T
il de verstelbare vloerplaat in de bagageruimte
op en haak deze in de gekantelde positie in de
steunen aan de zijkant om hem te bevestigen.
Met bandenreparatieset

Met reservewiel

De krik mag uitsluitend worden gebruikt voor het verwisselen van een wiel met een
beschadigde of lekke band.
Gebruik geen andere krik dan de door de
fabrikant geleverde krik.
Als de auto niet is voorzien van de originele krik,
neem dan contact op met een PEUGEOT-dealer
of een gekwalificeerde werkplaats om de door de
fabrikant voorgeschreven krik aan te schaffen.

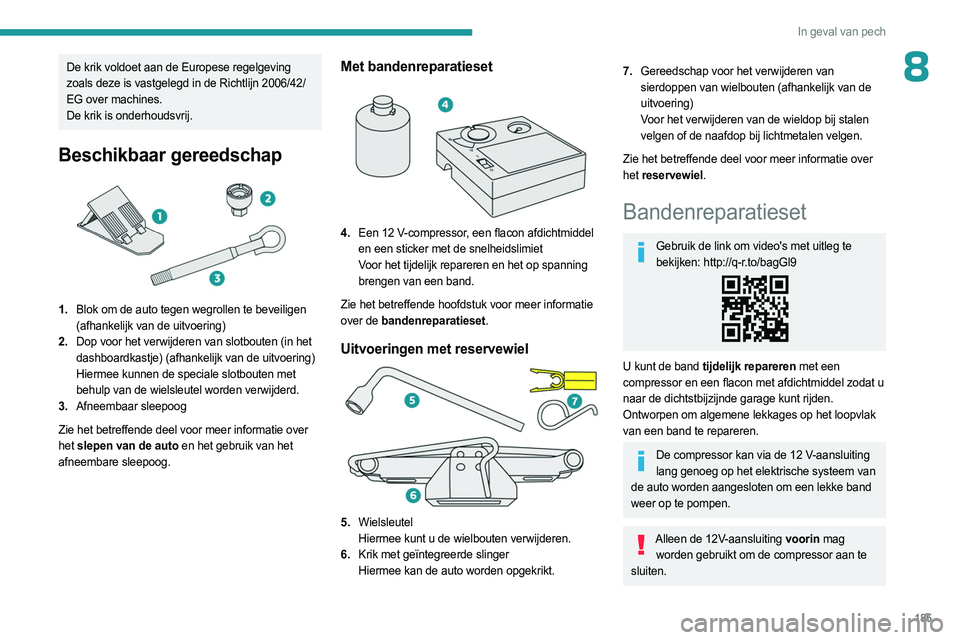

185
In geval van pech
8De krik voldoet aan de Europese regelgeving
zoals deze is vastgelegd in de Richtlijn 2006/42/
EG over machines.
De krik is onderhoudsvrij.
Beschikbaar gereedschap

1.Blok om de auto tegen wegrollen te beveiligen
(afhankelijk van de uitvoering)
2. Dop voor het verwijderen van slotbouten (in het
dashboardkastje) (afhankelijk van de uitvoering)
Hiermee kunnen de speciale slotbouten met
behulp van de wielsleutel worden verwijderd.
3. Afneembaar sleepoog
Zie het betreffende deel voor meer informatie over
het slepen van de auto en het gebruik van het
afneembare sleepoog.
Met bandenreparatieset

4. Een 12 V-compressor, een flacon afdichtmiddel
en een sticker met de snelheidslimiet
Voor het tijdelijk repareren en het op spanning
brengen van een band.
Zie het betreffende hoofdstuk voor meer informatie
over de bandenreparatieset.
Uitvoeringen met reservewiel

5. Wielsleutel
Hiermee kunt u de wielbouten verwijderen.
6. Krik met geïntegreerde slinger
Hiermee kan de auto worden opgekrikt.
7.Gereedschap voor het verwijderen van
sierdoppen van wielbouten (afhankelijk van de
uitvoering)
Voor het verwijderen van de wieldop bij stalen
velgen of de naafdop bij lichtmetalen velgen.
Zie het betreffende deel voor meer informatie over
het reservewiel.
Bandenreparatieset
Gebruik de link om video's met uitleg te
bekijken: http://q-r.to/bagGl9
U kunt de band tijdelijk repareren met een
compressor en een flacon met afdichtmiddel zodat u
naar de dichtstbijzijnde garage kunt rijden.
Ontworpen om algemene lekkages op het loopvlak
van een band te repareren.
De compressor kan via de 12 V-aansluiting lang genoeg op het elektrische systeem van
de auto worden aangesloten om een lekke band
weer op te pompen.
Alleen de 12V-aansluiting voorin mag worden gebruikt om de compressor aan te
sluiten.

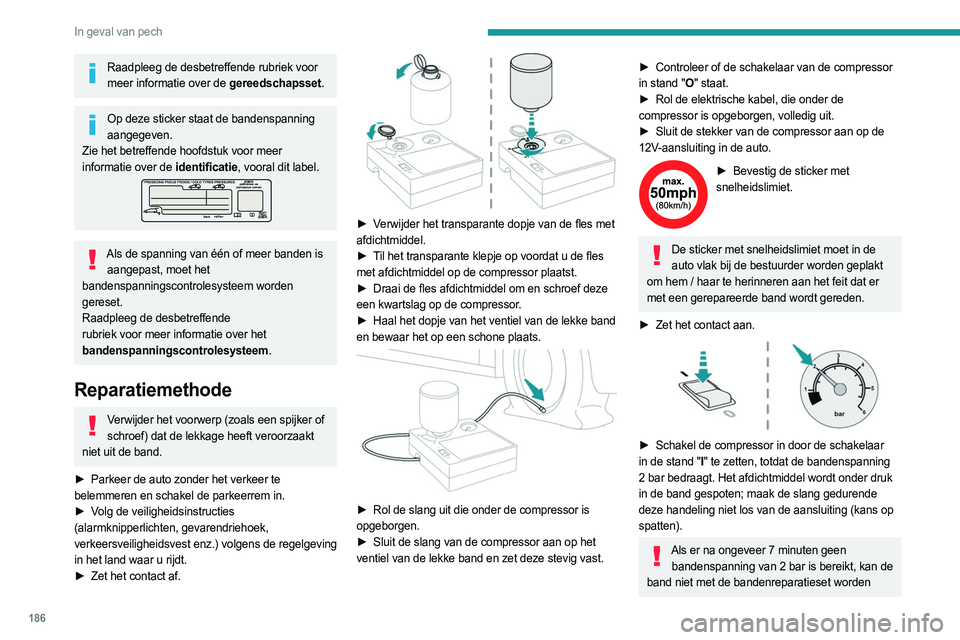

186
In geval van pech
Raadpleeg de desbetreffende rubriek voor meer informatie over de gereedschapsset.
Op deze sticker staat de bandenspanning aangegeven.
Zie het betreffende hoofdstuk voor meer
informatie over de identificatie, vooral dit label.
Als de spanning van één of meer banden is aangepast, moet het
bandenspanningscontrolesysteem worden
gereset.
Raadpleeg de desbetreffende
rubriek voor meer informatie over het
bandenspanningscontrolesysteem.
Reparatiemethode
Verwijder het voorwerp (zoals een spijker of schroef) dat de lekkage heeft veroorzaakt
niet uit de band.
►

Parkeer de auto zonder het verkeer te

belemmeren en schakel de parkeerrem in.
►

V

olg de veiligheidsinstructies
(alarmknipperlichten, gevarendriehoek,
verkeersveiligheidsvest enz.) volgens de regelgeving
in het land waar u rijdt.
►

Zet het contact af.

► Verwijder het transparante dopje van de fles met
afdichtmiddel.
►
T
il het transparante klepje op voordat u de fles
met afdichtmiddel op de compressor plaatst.
►

Draai de fles afdichtmiddel om en schroef deze

een kwartslag op de compressor.
►

Haal het dopje van het ventiel van de lekke band

en bewaar het op een schone plaats.


► Rol de slang uit die onder de compressor is
opgeborgen.
►

Sluit de slang van de compressor aan op het

ventiel van de lekke band en zet deze stevig vast.
► Controleer of de schakelaar van de compressor
in stand "O " staat.
►

Rol de elektrische kabel, die onder de

compressor is opgeborgen, volledig uit.
►

Sluit de stekker van de compressor aan op de

12V-aansluiting in de auto.
► Bevestig de sticker met
snelheidslimiet.
De sticker met snelheidslimiet moet in de auto vlak bij de bestuurder worden geplakt
om hem / haar te herinneren aan het feit dat er
met een gerepareerde band wordt gereden.
►

Zet het contact aan.

► Schakel de compressor in door de schakelaar
in de stand "I " te zetten, totdat de bandenspanning
2 bar bedraagt. Het afdichtmiddel wordt onder druk
in de band gespoten; maak de slang gedurende
deze handeling niet los van de aansluiting (kans op
spatten).
Als er na ongeveer 7 minuten geen bandenspanning van 2 bar is bereikt, kan de
band niet met de bandenreparatieset worden

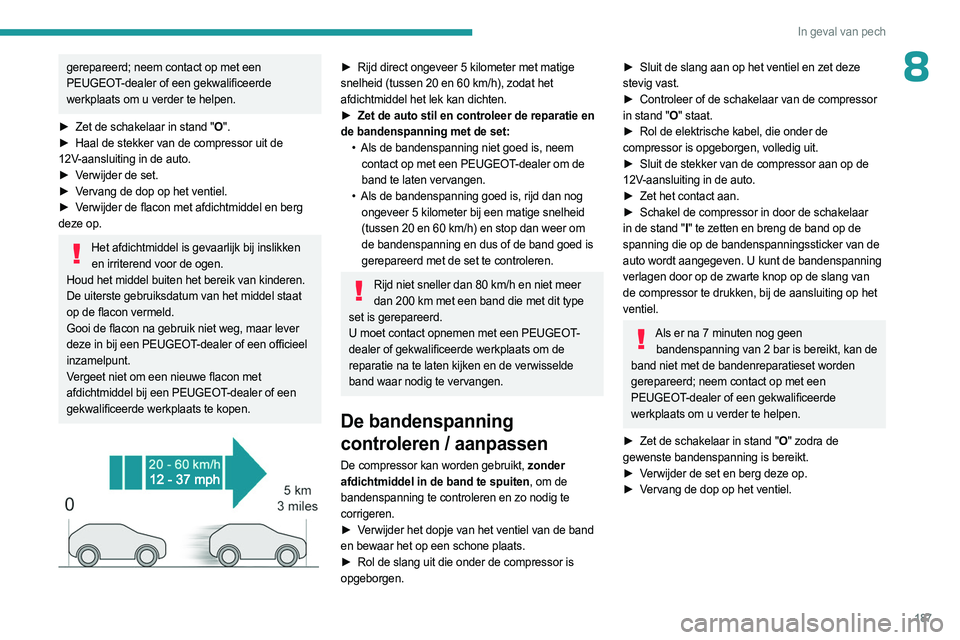

187
In geval van pech
8gerepareerd; neem contact op met een
PEUGEOT-dealer of een gekwalificeerde
werkplaats om u verder te helpen.
►

Zet de schakelaar in stand "
O".
►

Haal de stekker van de compressor uit de

12V-aansluiting in de auto.
►

V
erwijder de set.
►

V
ervang de dop op het ventiel.
►

V
erwijder de flacon met afdichtmiddel en berg
deze op.
Het afdichtmiddel is gevaarlijk bij inslikken en irriterend voor de ogen.
Houd het middel buiten het bereik van kinderen.
De uiterste gebruiksdatum van het middel staat
op de flacon vermeld.
Gooi de flacon na gebruik niet weg, maar lever
deze in bij een PEUGEOT-dealer of een officieel
inzamelpunt.
Vergeet niet om een nieuwe flacon met
afdichtmiddel bij een PEUGEOT-dealer of een
gekwalificeerde werkplaats te kopen.


► Rijd direct ongeveer 5 kilometer met matige
snelheid (tussen 20 en 60 km/h), zodat het
afdichtmiddel het lek kan dichten.
►

Zet de auto stil en controleer de reparatie en

de bandenspanning met de set: •

Als de bandenspanning niet goed is, neem

contact op met een PEUGEOT-dealer om de
band te laten vervangen.
•

Als de bandenspanning goed is, rijd dan nog

ongeveer 5
kilometer bij een matige snelheid
(tussen 20 en 60
km/h) en stop dan weer om
de bandenspanning en dus of de band goed is
gerepareerd met de set te controleren.
Rijd niet sneller dan 80 km/h en niet meer
dan 200 km met een band die met dit type
set is gerepareerd.
U moet contact opnemen met een PEUGEOT-
dealer of gekwalificeerde werkplaats om de
reparatie na te laten kijken en de verwisselde
band waar nodig te vervangen.
De bandenspanning
controleren / aanpassen
De compressor kan worden gebruikt, zonder
afdichtmiddel in de band te spuiten, om de
bandenspanning te controleren en zo nodig te
corrigeren.
►

V
erwijder het dopje van het ventiel van de band
en bewaar het op een schone plaats.
►

Rol de slang uit die onder de compressor is

opgeborgen.
► Sluit de slang aan op het ventiel en zet deze
stevig vast.
►

Controleer of de schakelaar van de compressor

in stand "O " staat.
►

Rol de elektrische kabel, die onder de

compressor is opgeborgen, volledig uit.
►

Sluit de stekker van de compressor aan op de

12V-aansluiting in de auto.
►

Zet het contact aan.
►


Schakel de compressor in door de schakelaar

in de stand "I " te zetten en breng de band op de
spanning die op de bandenspanningssticker van de
auto wordt aangegeven. U kunt de bandenspanning
verlagen door op de zwarte knop op de slang van
de compressor te drukken, bij de aansluiting op het
ventiel.
Als er na 7 minuten nog geen bandenspanning van 2 bar is bereikt, kan de
band niet met de bandenreparatieset worden
gerepareerd; neem contact op met een
PEUGEOT-dealer of een gekwalificeerde
werkplaats om u verder te helpen.
►

Zet de schakelaar in stand "
O" zodra de
gewenste bandenspanning is bereikt.
►

V

erwijder de set en berg deze op.
►

V

ervang de dop op het ventiel.

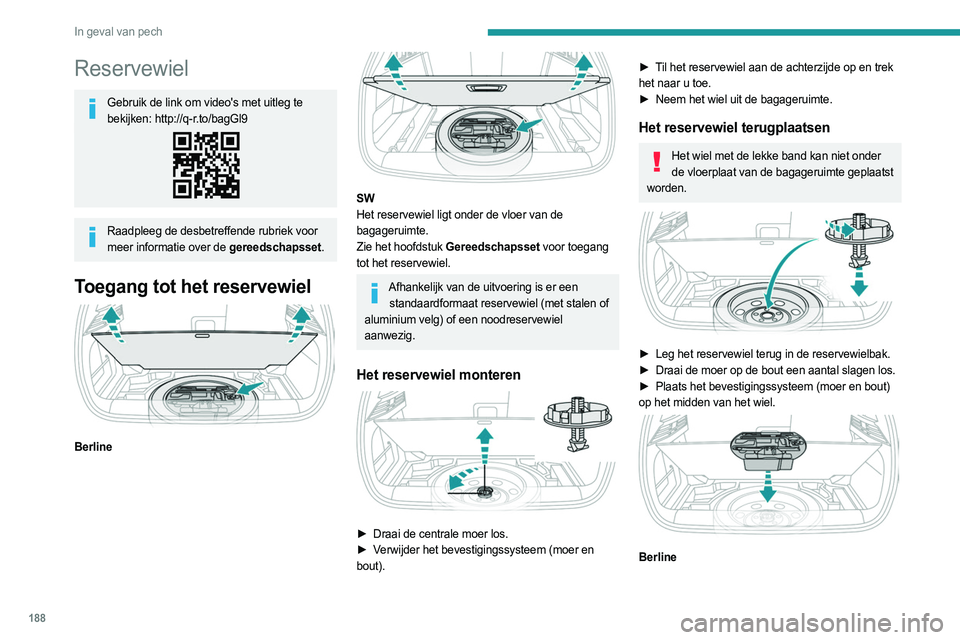

188
In geval van pech
Reservewiel
Gebruik de link om video's met uitleg te bekijken: http://q-r.to/bagGl9
Raadpleeg de desbetreffende rubriek voor meer informatie over de gereedschapsset.
Toegang tot het reservewiel

Berline

SW
Het reservewiel ligt onder de vloer van de
bagageruimte.
Zie het hoofdstuk
Gereedschapsset voor toegang
tot het reservewiel.
Afhankelijk van de uitvoering is er een standaardformaat reservewiel (met stalen of
aluminium velg) of een noodreservewiel
aanwezig.
Het reservewiel monteren

► Draai de centrale moer los.
► V erwijder het bevestigingssysteem (moer en
bout).
► Til het reservewiel aan de achterzijde op en trek
het naar u toe.
►

Neem het wiel uit de bagageruimte.
Het reservewiel terugplaatsen
Het wiel met de lekke band kan niet onder de vloerplaat van de bagageruimte geplaatst
worden.


► Leg het reservewiel terug in de reservewielbak.
► Draai de moer op de bout een aantal slagen los.
►

Plaats het bevestigingssysteem (moer en bout)

op het midden van het wiel.


Berline

189

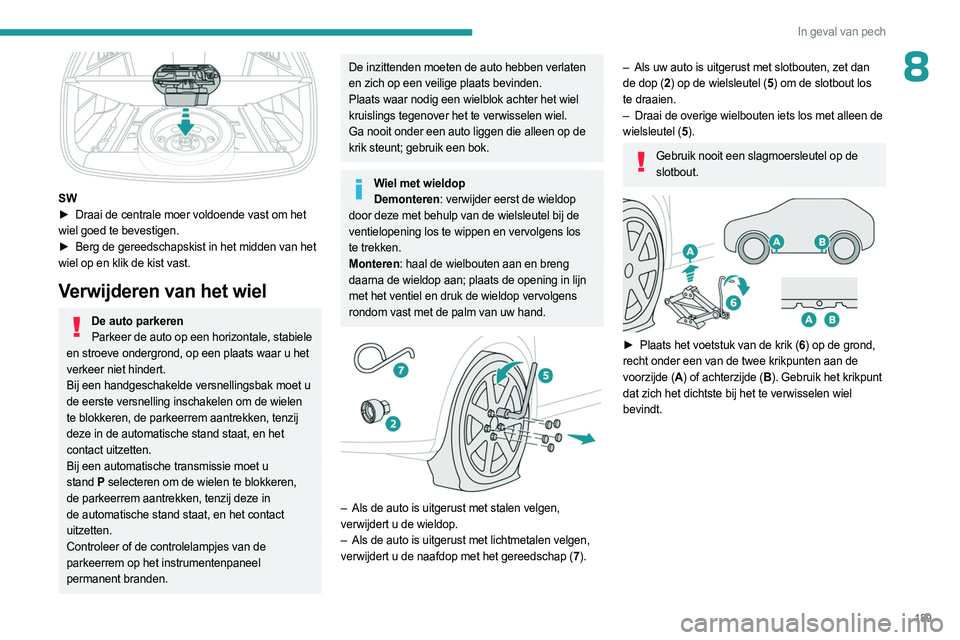

In geval van pech
8

SW
► Draai de centrale moer voldoende vast om het
wiel goed te bevestigen.
►

Berg de gereedschapskist in het midden van het

wiel op en klik de kist vast.
Verwijderen van het wiel
De auto parkeren Parkeer de auto op een horizontale, stabiele
en stroeve ondergrond, op een plaats waar u het
verkeer niet hindert.
Bij een handgeschakelde versnellingsbak moet u
de eerste versnelling inschakelen om de wielen
te blokkeren, de parkeerrem aantrekken, tenzij
deze in de automatische stand staat, en het
contact uitzetten.
Bij een automatische transmissie moet u
stand P selecteren om de wielen te blokkeren,
de parkeerrem aantrekken, tenzij deze in
de automatische stand staat, en het contact
uitzetten.
Controleer of de controlelampjes van de
parkeerrem op het instrumentenpaneel
permanent branden.
De inzittenden moeten de auto hebben verlaten
en zich op een veilige plaats bevinden.
Plaats waar nodig een wielblok achter het wiel
kruislings tegenover het te verwisselen wiel.
Ga nooit onder een auto liggen die alleen op de
krik steunt; gebruik een bok.
Wiel met wieldop Demonteren: verwijder eerst de wieldop
door deze met behulp van de wielsleutel bij de
ventielopening los te wippen en vervolgens los
te trekken.
Monteren: haal de wielbouten aan en breng
daarna de wieldop aan; plaats de opening in lijn
met het ventiel en druk de wieldop vervolgens
rondom vast met de palm van uw hand.


– Als de auto is uitgerust met stalen velgen,
verwijdert u de wieldop.
–

Als de auto is uitgerust met lichtmetalen velgen,

verwijdert u de naafdop met het gereedschap (7 ).
– Als uw auto is uitgerust met slotbouten, zet dan
de dop (2 ) op de wielsleutel (5 ) om de slotbout los
te draaien.
–

Draai de overige wielbouten iets los met alleen de

wielsleutel (5 ).
Gebruik nooit een slagmoersleutel op de
slotbout.


► Plaats het voetstuk van de krik ( 6) op de grond,
recht onder een van de twee krikpunten aan de
voorzijde (A ) of achterzijde (B ). Gebruik het krikpunt
dat zich het dichtste bij het te verwisselen wiel
bevindt.

190
In geval van pech

► Draai de krik (6) uit totdat de kop van de krik
het krikpunt (A of B) raakt; het contactvlak van het
krikpunt (A of B) moet goed in het middelste deel
van de kop van de krik steken.
►

Krik de auto op totdat er voldoende ruimte

tussen het wiel en de grond is om het reservewiel te
monteren.
Zorg ervoor dat de krik stabiel staat. Op een gladde of zachte ondergrond kan de krik
wegschuiven of wegzakken - kans op letsel!
Plaats de krik precies onder een van de
krikpunten (A of B) onder de auto en controleer
of de kop van de krik goed tegen het midden van
het contactvlak van het krikpunt drukt. Anders
kan de auto beschadigd raken en/of kan de krik
wegzakken - Kans op letsel!


► Verwijder de wielbouten en leg ze op een schone
plaats.
►

V
erwijder het wiel.
Monteren van een wiel
Een reservewiel met stalen velg of noodreservewiel monteren
Als de auto is voorzien van lichtmetalen velgen,
raken de ringen (A ) de stalen velg of het
noodreservewiel niet. Het wiel wordt door het
conische contactvlak (B ) van elke bout op zijn
plek gehouden.


► Monteer het wiel op de naaf.
► Draai de bouten met de hand vast.
►

Draai de slotbout met de wielsleutel (
5) en de
dop

(2)
voorlopig vast.
►

Draai de overige wielbouten met alleen de

wielsleutel (5 ) handvast.


► Laat de auto weer volledig zakken.
► V ouw de krik (6 ) op en verwijder deze.
