2023 PEUGEOT 308 Instructieboekje (in Dutch)

159
Praktische informatie
7Type kabelCompatibiliteitSpecificaties
Laadkabel type 3


Identificatielabels (C ) op de laadaansluiting (zijde auto)
en op de stekker (zijde lader). Aansluiting voor snellader.


Laden beperkt tot maximaal 32 A.
W
allbox-snellader.


De geschatte laadtijd wordt op het instrumentenpaneel aangegeven als de
auto is aangesloten. Deze tijd is afhankelijk van
diverse factoren, zoals de buitentemperatuur of
kwaliteit van het stroomnet.
Als de buitentemperatuur lager dan -10 °C is,
is het raadzaam om de auto zo snel mogelijk
aan te sluiten, omdat de laadtijd aanzienlijk kan
toenemen. De tractiebatterij kan mogelijk niet
volledig opladen.Kabel voor opladen via een normaal stopcontact (type 2)
Het is belangrijk dat de kabel niet beschadigd is
en intact blijft.
Een beschadigde kabel mag u niet meer
gebruiken. Neem in dat geval contact op met
een PEUGEOT-dealer of een gekwalificeerde
werkplaats om de kabel te laten vervangen.
Snellader (type 3) U mag de snellader niet demonteren of
aanpassen; elektrocutie- en/of brandgevaar!
Zie de gebruikersinstructies van de snellader
voor het gebruik ervan.

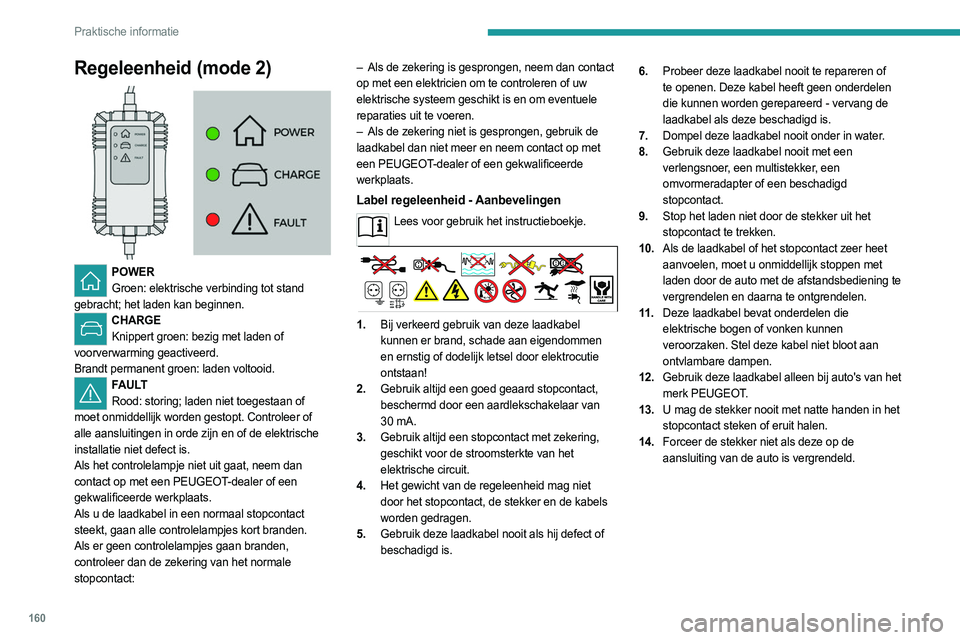

160
Praktische informatie
Regeleenheid (mode 2)

POWERGroen: elektrische verbinding tot stand
gebracht; het laden kan beginnen.
CHARGE Knippert groen: bezig met laden of
voorverwarming geactiveerd.
Brandt permanent groen: laden voltooid.
FAULT Rood: storing; laden niet toegestaan of
moet onmiddellijk worden gestopt. Controleer of
alle aansluitingen in orde zijn en of de elektrische
installatie niet defect is.
Als het controlelampje niet uit gaat, neem dan
contact op met een PEUGEOT-dealer of een
gekwalificeerde werkplaats.
Als u de laadkabel in een normaal stopcontact
steekt, gaan alle controlelampjes kort branden.
Als er geen controlelampjes gaan branden,
controleer dan de zekering van het normale
stopcontact: –

Als de zekering is gesprongen, neem dan contact

op met een elektricien om te controleren of uw
elektrische systeem geschikt is en om eventuele
reparaties uit te voeren.
–
Als de zekering niet is gesprongen, gebruik de

laadkabel dan niet meer en neem contact op met
een PEUGEOT-dealer of een gekwalificeerde
werkplaats.
Label regeleenheid - Aanbevelingen
Lees voor gebruik het instructieboekje.
1.Bij verkeerd gebruik van deze laadkabel
kunnen er brand, schade aan eigendommen
en ernstig of dodelijk letsel door elektrocutie
ontstaan!
2. Gebruik altijd een goed geaard stopcontact,
beschermd door een aardlekschakelaar van
30 mA.
3. Gebruik altijd een stopcontact met zekering,
geschikt voor de stroomsterkte van het
elektrische circuit.
4. Het gewicht van de regeleenheid mag niet
door het stopcontact, de stekker en de kabels
worden gedragen.
5. Gebruik deze laadkabel nooit als hij defect of
beschadigd is. 6.
Probeer deze laadkabel nooit te repareren of
te openen. Deze kabel heeft geen onderdelen
die kunnen worden gerepareerd - vervang de
laadkabel als deze beschadigd is.
7. Dompel deze laadkabel nooit onder in water.
8. Gebruik deze laadkabel nooit met een
verlengsnoer, een multistekker, een
omvormeradapter of een beschadigd
stopcontact.
9. Stop het laden niet door de stekker uit het
stopcontact te trekken.
10. Als de laadkabel of het stopcontact zeer heet
aanvoelen, moet u onmiddellijk stoppen met
laden door de auto met de afstandsbediening te
vergrendelen en daarna te ontgrendelen.
11 . Deze laadkabel bevat onderdelen die
elektrische bogen of vonken kunnen
veroorzaken. Stel deze kabel niet bloot aan
ontvlambare dampen.
12. Gebruik deze laadkabel alleen bij auto's van het
merk PEUGEOT.
13. U mag de stekker nooit met natte handen in het
stopcontact steken of eruit halen.
14. Forceer de stekker niet als deze op de
aansluiting van de auto is vergrendeld.

161
Praktische informatie
7Label regeleenheid - Status van
controlelampjes
Status van
controlelampje
Uit


Status van
controlelampje
Aan


Status van
controlelampje
Knippert


POWER CHARGE FAULT PictogramBeschrijving

Niet aangesloten op de voedingsbron of het stroomnet
levert geen stroom.


(groen)


(groen)


(rood)


De regeleenheid voert momenteel een zelftest uit.


(groen)


Alleen aangesloten op het stroomnet of op het
stroomnet en de elektrische auto (EV), maar er wordt
niet opgeladen.


(groen)


(groen)



Aangesloten op de voedingsbron en op de elektrische
auto (EV)
De elektrische auto wordt opgeladen of is bezig met
de voorverwarming/-koeling van het interieur.


(groen)


(groen)



Aangesloten op de voedingsbron en op de elektrische
auto (EV)
De elektrische auto wacht op opladen of de elektrische
auto is opgeladen.

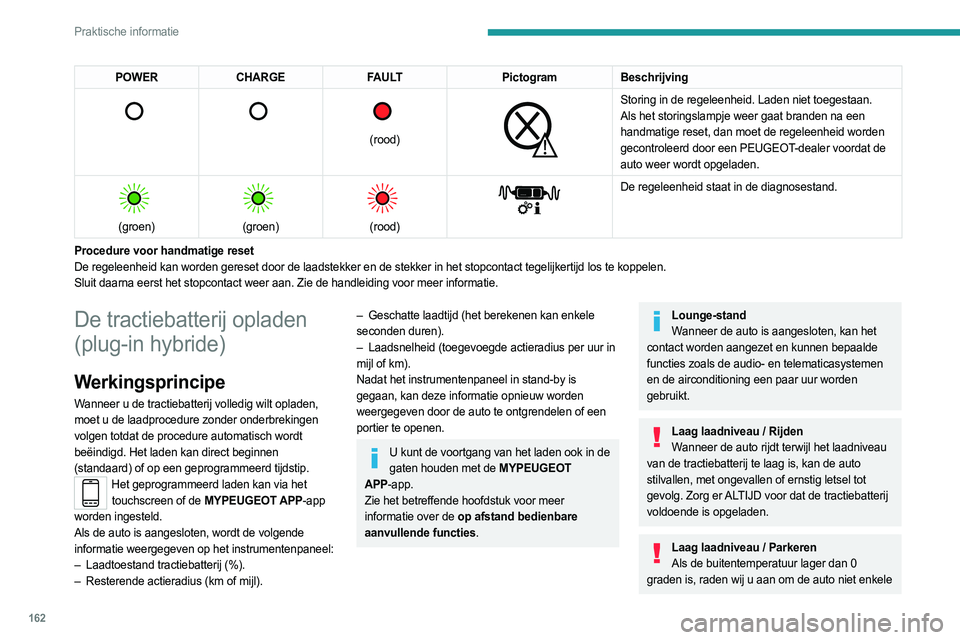

162
Praktische informatie
POWERCHARGE FAULT PictogramBeschrijving

(rood)


Storing in de regeleenheid. Laden niet toegestaan.
Als het storingslampje weer gaat branden na een
handmatige reset, dan moet de regeleenheid worden
gecontroleerd door een PEUGEOT-dealer voordat de
auto weer wordt opgeladen.


(groen)


(groen)


(rood)


De regeleenheid staat in de diagnosestand.
Procedure voor handmatige reset
De regeleenheid kan worden gereset door de laadstekker en de stekker in \
het stopcontact tegelijkertijd los te koppelen.
Sluit daarna eerst het stopcontact weer aan. Zie de handleiding voor mee\
r informatie.
De tractiebatterij opladen
( plug-in hybride)
Werkingsprincipe
Wanneer u de tractiebatterij volledig wilt opladen,
moet u de laadprocedure zonder onderbrekingen
volgen totdat de procedure automatisch wordt
beëindigd. Het laden kan direct beginnen
(standaard) of op een geprogrammeerd tijdstip.
Het geprogrammeerd laden kan via het
touchscreen of de MYPEUGEOT APP-app
worden ingesteld.
Als de auto is aangesloten, wordt de volgende
informatie weergegeven op het instrumentenpaneel:
–

Laadtoestand tractiebatterij (%).
–


Resterende actieradius (km of mijl).
– Geschatte laadtijd (het berekenen kan enkele
seconden duren).
–

Laadsnelheid (toegevoegde actieradius per uur in

mijl of km).
Nadat het instrumentenpaneel in stand-by is
gegaan, kan deze informatie opnieuw worden
weergegeven door de auto te ontgrendelen of een
portier te openen.
U kunt de voortgang van het laden ook in de gaten houden met de MYPEUGEOT
APP-app.
Zie het betreffende hoofdstuk voor meer
informatie over de op afstand bedienbare
aanvullende functies.
Lounge-stand Wanneer de auto is aangesloten, kan het
contact worden aangezet en kunnen bepaalde
functies zoals de audio- en telematicasystemen
en de airconditioning een paar uur worden
gebruikt.
Laag laadniveau / Rijden Wanneer de auto rijdt terwijl het laadniveau
van de tractiebatterij te laag is, kan de auto
stilvallen, met ongevallen of ernstig letsel tot
gevolg. Zorg er ALTIJD voor dat de tractiebatterij
voldoende is opgeladen.
Laag laadniveau / Parkeren Als de buitentemperatuur lager dan 0
graden is, raden wij u aan om de auto niet enkele

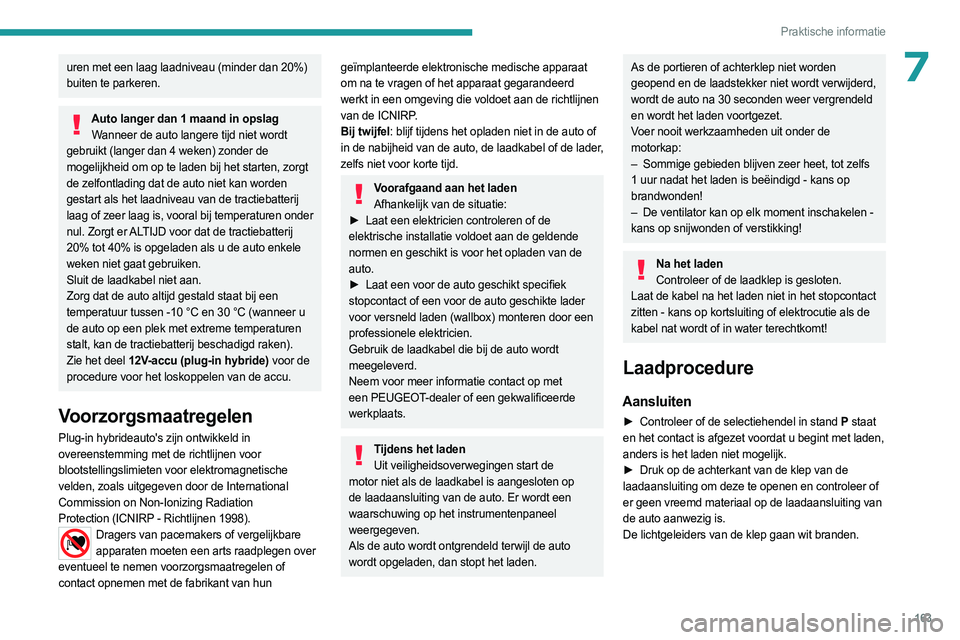

163
Praktische informatie
7uren met een laag laadniveau (minder dan 20%)
buiten te parkeren.
Auto langer dan 1 maand in opslagWanneer de auto langere tijd niet wordt
gebruikt (langer dan 4 weken) zonder de
mogelijkheid om op te laden bij het starten, zorgt
de zelfontlading dat de auto niet kan worden
gestart als het laadniveau van de tractiebatterij
laag of zeer laag is, vooral bij temperaturen onder
nul. Zorgt er ALTIJD voor dat de tractiebatterij
20% tot 40% is opgeladen als u de auto enkele
weken niet gaat gebruiken.
Sluit de laadkabel niet aan.
Zorg dat de auto altijd gestald staat bij een
temperatuur tussen -10 °C en 30 °C (wanneer u
de auto op een plek met extreme temperaturen
stalt, kan de tractiebatterij beschadigd raken).
Zie het deel 12V-accu (plug-in hybride) voor de
procedure voor het loskoppelen van de accu.
Voorzorgsmaatregelen
Plug-in hybrideauto's zijn ontwikkeld in
overeenstemming met de richtlijnen voor
blootstellingslimieten voor elektromagnetische
velden, zoals uitgegeven door de International
Commission on Non-Ionizing Radiation
Protection
(ICNIRP - Richtlijnen 1998).
Dragers van pacemakers of vergelijkbare apparaten moeten een arts raadplegen over
eventueel te nemen voorzorgsmaatregelen of
contact opnemen met de fabrikant van hun
geïmplanteerde elektronische medische apparaat
om na te vragen of het apparaat gegarandeerd
werkt in een omgeving die voldoet aan de richtlijnen
van de ICNIRP.
Bij twijfel: blijf tijdens het opladen niet in de auto of
in de nabijheid van de auto, de laadkabel of de lader,
zelfs niet voor korte tijd.
Voorafgaand aan het laden Afhankelijk van de situatie:
►

Laat een elektricien controleren of de

elektrische installatie voldoet aan de geldende
normen en geschikt is voor het opladen van de
auto.
►

Laat een voor de auto geschikt specifiek

stopcontact of een voor de auto geschikte lader
voor versneld laden (wallbox) monteren door een
professionele elektricien.
Gebruik de laadkabel die bij de auto wordt
meegeleverd.
Neem voor meer informatie contact op met
een PEUGEOT-dealer of een gekwalificeerde
werkplaats.
Tijdens het laden Uit veiligheidsoverwegingen start de
motor niet als de laadkabel is aangesloten op
de laadaansluiting van de auto. Er wordt een
waarschuwing op het instrumentenpaneel
weergegeven.
Als de auto wordt ontgrendeld terwijl de auto
wordt opgeladen, dan stopt het laden.
As de portieren of achterklep niet worden
geopend en de laadstekker niet wordt verwijderd,
wordt de auto na 30 seconden weer vergrendeld
en wordt het laden voortgezet.
Voer nooit werkzaamheden uit onder de
motorkap:
–

Sommige gebieden blijven zeer heet, tot zelfs

1 uur nadat het laden is beëindigd - kans op
brandwonden!
–

De ventilator kan op elk moment inschakelen -

kans op snijwonden of verstikking!
Na het laden Controleer of de laadklep is gesloten.
Laat de kabel na het laden niet in het stopcontact
zitten - kans op kortsluiting of elektrocutie als de
kabel nat wordt of in water terechtkomt!
Laadprocedure
Aansluiten
► Controleer of de selectiehendel in stand P staat
en het contact is afgezet voordat u begint met laden,
anders is het laden niet mogelijk.
►

Druk op de achterkant van de klep van de

laadaansluiting om deze te openen en controleer of
er geen vreemd materiaal op de laadaansluiting van
de auto aanwezig is.
De lichtgeleiders van de klep gaan wit branden.

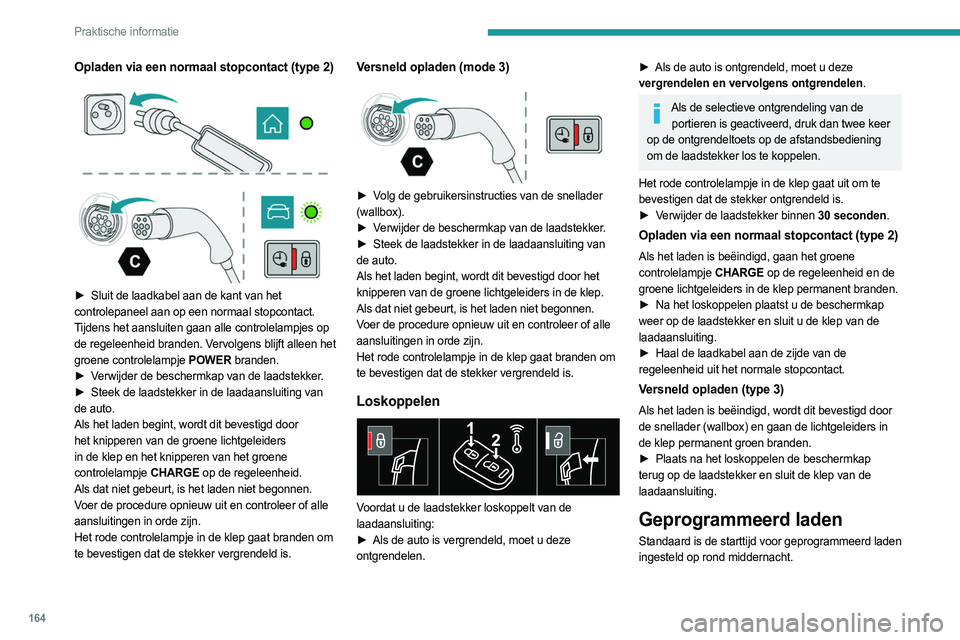

164
Praktische informatie
Opladen via een normaal stopcontact (type 2)



► Sluit de laadkabel aan de kant van het
controlepaneel aan op een normaal stopcontact.
Tijdens het aansluiten gaan alle controlelampjes op
de regeleenheid branden. Vervolgens blijft alleen het
groene controlelampje
POWER branden.
►

V
erwijder de beschermkap van de laadstekker.
►

Steek de laadstekker in de laadaansluiting van

de auto.
Als het laden begint, wordt dit bevestigd door
het knipperen van de groene lichtgeleiders
in de klep en het knipperen van het groene
controlelampje

CHARGE
op de regeleenheid.
Als dat niet gebeurt, is het laden niet begonnen.
Voer de procedure opnieuw uit en controleer of alle
aansluitingen in orde zijn.
Het rode controlelampje in de klep gaat branden om
te bevestigen dat de stekker vergrendeld is.
Versneld opladen (mode 3)

► Volg de gebruikersinstructies van de snellader
(wallbox).
►

V
erwijder de beschermkap van de laadstekker.
►

Steek de laadstekker in de laadaansluiting van

de auto.
Als het laden begint, wordt dit bevestigd door het
knipperen van de groene lichtgeleiders in de klep.
Als dat niet gebeurt, is het laden niet begonnen.
Voer de procedure opnieuw uit en controleer of alle
aansluitingen in orde zijn.
Het rode controlelampje in de klep gaat branden om
te bevestigen dat de stekker vergrendeld is.
Loskoppelen

Voordat u de laadstekker loskoppelt van de
laadaansluiting:
►

Als de auto is vergrendeld, moet u deze

ontgrendelen.
► Als de auto is ontgrendeld, moet u deze
vergrendelen en vervolgens ontgrendelen.
Als de selectieve ontgrendeling van de portieren is geactiveerd, druk dan twee keer
op de ontgrendeltoets op de afstandsbediening
om de laadstekker los te koppelen.
Het rode controlelampje in de klep gaat uit om te
bevestigen dat de stekker ontgrendeld is.
►

V

erwijder de laadstekker binnen 30 seconden.
Opladen via een normaal stopcontact (type 2)
Als het laden is beëindigd, gaan het groene
controlelampje CHARGE op de regeleenheid en de
groene lichtgeleiders in de klep permanent branden.
►

Na het loskoppelen plaatst u de beschermkap

weer op de laadstekker en sluit u de klep van de
laadaansluiting.
►

Haal de laadkabel aan de zijde van de

regeleenheid uit het normale stopcontact.
Versneld opladen (type 3)
Als het laden is beëindigd, wordt dit bevestigd door
de snellader (wallbox) en gaan de lichtgeleiders in
de klep permanent groen branden.
►

Plaats na het loskoppelen de beschermkap

terug op de laadstekker en sluit de klep van de
laadaansluiting.
Geprogrammeerd laden
Standaard is de starttijd voor geprogrammeerd laden
ingesteld op rond middernacht.

165
Praktische informatie

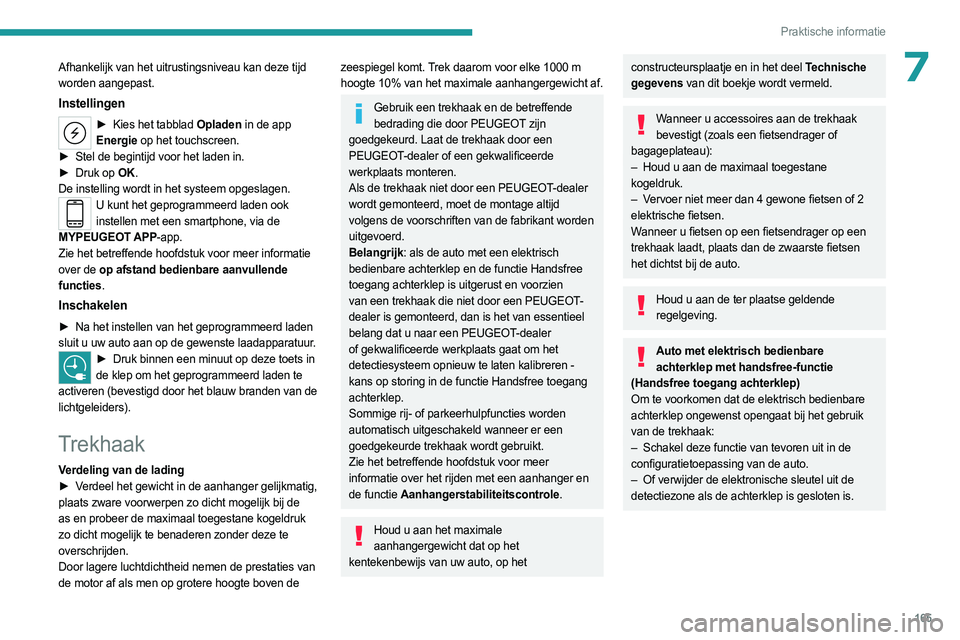

7Afhankelijk van het uitrustingsniveau kan deze tijd
worden aangepast.
Instellingen
► Kies het tabblad Opladen in de app
Energie op het touchscreen.
►

Stel de begintijd voor het laden in.
►


Druk op
OK.
De instelling wordt in het systeem opgeslagen.
U kunt het geprogrammeerd laden ook instellen met een smartphone, via de
MYPEUGEOT APP-app.
Zie het betreffende hoofdstuk voor meer informatie
over de op afstand bedienbare aanvullende
functies.
Inschakelen
► Na het instellen van het geprogrammeerd laden
sluit u uw auto aan op de gewenste laadapparatuur.
► Druk binnen een minuut op deze toets in
de klep om het geprogrammeerd laden te
activeren (bevestigd door het blauw branden van de
lichtgeleiders).
Trekhaak
Verdeling van de lading
► V erdeel het gewicht in de aanhanger gelijkmatig,
plaats zware voorwerpen zo dicht mogelijk bij de
as en probeer de maximaal toegestane kogeldruk
zo dicht mogelijk te benaderen zonder deze te
overschrijden.
Door lagere luchtdichtheid nemen de prestaties van
de motor af als men op grotere hoogte boven de
zeespiegel komt. Trek daarom voor elke 1000 m
hoogte 10% van het maximale aanhangergewicht af.
Gebruik een trekhaak en de betreffende bedrading die door PEUGEOT zijn
goedgekeurd. Laat de trekhaak door een
PEUGEOT-dealer of een gekwalificeerde
werkplaats monteren.
Als de trekhaak niet door een PEUGEOT-dealer
wordt gemonteerd, moet de montage altijd
volgens de voorschriften van de fabrikant worden
uitgevoerd.
Belangrijk: als de auto met een elektrisch
bedienbare achterklep en de functie Handsfree
toegang achterklep is uitgerust en voorzien
van een trekhaak die niet door een PEUGEOT-
dealer is gemonteerd, dan is het van essentieel
belang dat u naar een PEUGEOT-dealer
of gekwalificeerde werkplaats gaat om het
detectiesysteem opnieuw te laten kalibreren -
kans op storing in de functie Handsfree toegang
achterklep.
Sommige rij- of parkeerhulpfuncties worden
automatisch uitgeschakeld wanneer er een
goedgekeurde trekhaak wordt gebruikt.
Zie het betreffende hoofdstuk voor meer
informatie over het rijden met een aanhanger en
de functie Aanhangerstabiliteitscontrole.
Houd u aan het maximale aanhangergewicht dat op het
kentekenbewijs van uw auto, op het
constructeursplaatje en in het deel Technische
gegevens van dit boekje wordt vermeld.
Wanneer u accessoires aan de trekhaak bevestigt (zoals een fietsendrager of
bagageplateau):
–

Houd u aan de maximaal toegestane

kogeldruk.
–

V

ervoer niet meer dan 4 gewone fietsen of 2
elektrische fietsen.
Wanneer u fietsen op een fietsendrager op een
trekhaak laadt, plaats dan de zwaarste fietsen
het dichtst bij de auto.
Houd u aan de ter plaatse geldende regelgeving.
Auto met elektrisch bedienbare achterklep met handsfree-functie
(Handsfree toegang achterklep)
Om te voorkomen dat de elektrisch bedienbare
achterklep ongewenst opengaat bij het gebruik
van de trekhaak:
–

Schakel deze functie van tevoren uit in de

configuratietoepassing van de auto.
–

Of verwijder de elektronische sleutel uit de

detectiezone als de achterklep is gesloten is.

166
Praktische informatie

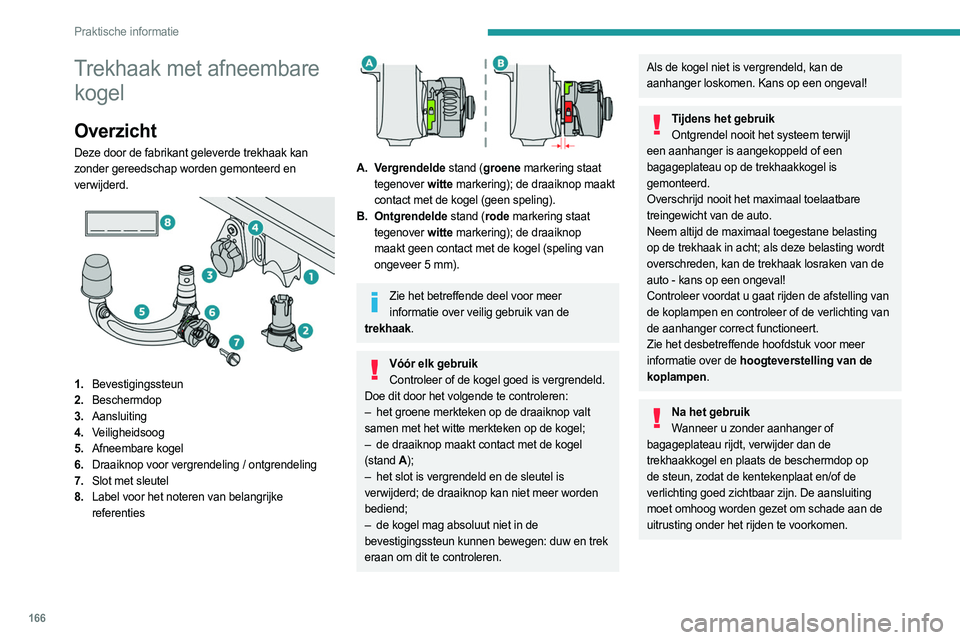

Trekhaak met afneembare kogel
Overzicht
Deze door de fabrikant geleverde trekhaak kan
zonder gereedschap worden gemonteerd en
verwijderd.


1. Bevestigingssteun
2. Beschermdop
3. Aansluiting
4. Veiligheidsoog
5. Afneembare kogel
6. Draaiknop voor vergrendeling / ontgrendeling
7. Slot met sleutel
8. Label voor het noteren van belangrijke
referenties


A. Vergrendelde stand (groene markering staat
tegenover witte markering); de draaiknop maakt
contact met de kogel (geen speling).
B. Ontgrendelde stand (rode markering staat tegenover witte markering); de draaiknop
maakt geen contact met de kogel (speling van
ongeveer 5
mm).
Zie het betreffende deel voor meer informatie over veilig gebruik van de
trekhaak.
Vóór elk gebruik Controleer of de kogel goed is vergrendeld.
Doe dit door het volgende te controleren:
–

het groene merkteken op de draaiknop valt

samen met het witte merkteken op de kogel;
–

de draaiknop maakt contact met de kogel

(stand A);
–

het slot is vergrendeld en de sleutel is

verwijderd; de draaiknop kan niet meer worden
bediend;
–

de kogel mag absoluut niet in de

bevestigingssteun kunnen bewegen: duw en trek
eraan om dit te controleren.
Als de kogel niet is vergrendeld, kan de
aanhanger loskomen. Kans op een ongeval!
Tijdens het gebruik Ontgrendel nooit het systeem terwijl
een aanhanger is aangekoppeld of een
bagageplateau op de trekhaakkogel is
gemonteerd.
Overschrijd nooit het maximaal toelaatbare
treingewicht van de auto.
Neem altijd de maximaal toegestane belasting
op de trekhaak in acht; als deze belasting wordt
overschreden, kan de trekhaak losraken van de
auto - kans op een ongeval!
Controleer voordat u gaat rijden de afstelling van
de koplampen en controleer of de verlichting van
de aanhanger correct functioneert.
Zie het desbetreffende hoofdstuk voor meer
informatie over de hoogteverstelling van de
koplampen.
Na het gebruik Wanneer u zonder aanhanger of
bagageplateau rijdt, verwijder dan de
trekhaakkogel en plaats de beschermdop op
de steun, zodat de kentekenplaat en/of de
verlichting goed zichtbaar zijn. De aansluiting
moet omhoog worden gezet om schade aan de
uitrusting onder het rijden te voorkomen.
