2022 YAMAHA YZF-R7 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
6-7
6
17Perno di rotazione
del pedale freno • Lubrificare con grasso a base di
sapone di litio. 
18 Perno di rotazione
leva frizione • Lubrificare con grasso a base di
sapone di litio. 
19 Perno di rotazione
del pedale cambio • Lubrificare con grasso a base di
sapone di litio. 
20 Cavalletto laterale • Controllare il funzionamento.
• Lubrificare con grasso al bisolfuro
di molibdeno. 
21 *Interruttore caval-
letto laterale • Controllare il funzionamento e, se
necessario, sostituire. 
22 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. 
23 *Assieme ammortiz-
zatore • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. 
24 *Perni di guida del
braccio cinemati-
smo e del braccio di
collegamento della
sospensione poste-
riore • Controllare il funzionamento.

• Lubrificare con grasso a base di sapone di litio. 
25 Olio motore • Cambiare (scaldare il motore pri-
ma del drenaggio).
• Controllare il livello dell’olio e l’as- senza di perdite di olio nel veico-
lo. 
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEBH0H0.book Page 7 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-8
6
26 Cartuccia filtro olio• Sostituire. 
27 *Sistema di raffred-
damento • Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo. 
• Cambiare. Ogni 3 anni
28 *Interruttori del freno
anteriore e del freno
posteriore • Controllare il funzionamento.

29 *Parti in movimento
e cavi
• Lubrificare.

30 *Corpo manopola
acceleratore e cavo • Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco del cavo dell’acceleratore.
• Lubrificare il corpo manopola ac- celeratore e il cavo. 
31 *Luci, segnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio luce.

N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBEBH0H0.book Page 8 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-9
6
HAU72800
NOTAFiltro aria
• Il filtro aria di questo modello è dotato di una cartuccia mo nouso di carta con rivestimento d’olio, che non va pulita con aria com-
pressa per evitare di danneggiarla.
• Sostituire più spesso l’elemento del filtro dell’ar ia se si percorrono zone molto umide o polverose.
 Manutenzione del freno idraulico
• Controllare regolarmente e, se necess ario, correggere il livello liquido freni.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni.
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
UBEBH0H0.book Page 9 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-10
6
HAU18782
Rimozione ed installazione delle
carenatureLe carenature illustrate vanno tolte per ese-
guire alcuni dei lavori di manutenzione de-
scritti in questo capitolo. Fare riferimento a
questa sezione tutte le volte che si deve ri-
muovere ed installare una carenatura.
HAU93130
Carenatura A e B
Per rimuovere la carenatura1. Togliere i bulloni, le rondelle e le vitifissaggio rapido, e poi asportare la ca-
renatura A come illust rato nella figura.2. Togliere i bulloni e il dado, e poi estrar-
re la carenatura B come illustrato nella
figura. Per installare la carenatura
1. Posizionare la carenatura B nella sua
posizione originaria e poi installare i
bulloni e il dado.
2. Inserire le sporgenze superiori nelle
tacche e poi posizionare la carenatura
A nella sua posizione originaria.
3. Installare i bulloni, le rondelle e le viti fissaggio rapido.
1. Carenatura A
2. Carenatura B
1 1 1
2
1. Bullone e rondella
2. Bullone
3. Vite fissaggio rapido
1. Bullone
2. Dado
1 1 1
3 3
2
111
11
22
UBEBH0H0.book Page 10 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-11
6
HAU19653
Controllo delle candeleLe candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla.Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.ATTENZIONE
HCA10841
Non utilizzare attrezzi per togliere o per
installare il cappuccio candela, il con-
nettore della bobina accensione potreb-
be danneggiarsi. È possibile che sia
difficile togliere il cappuccio candela, in
quanto la tenuta di gomma all’estremità
del cappuccio è montata strettamente.
Per togliere il cappuccio candela, basta
piegarlo all’indietro ed in avanti mentre
lo si tira; per installarlo, piegarlo all’in-
dietro ed in avanti mentre lo si spinge.
Candela secondo specifica:
NGK/LMAR8A-9
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio: Candela:13 N·m (1.3 kgf·m, 9.6 lb·ft)
UBEBH0H0.book Page 11 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche

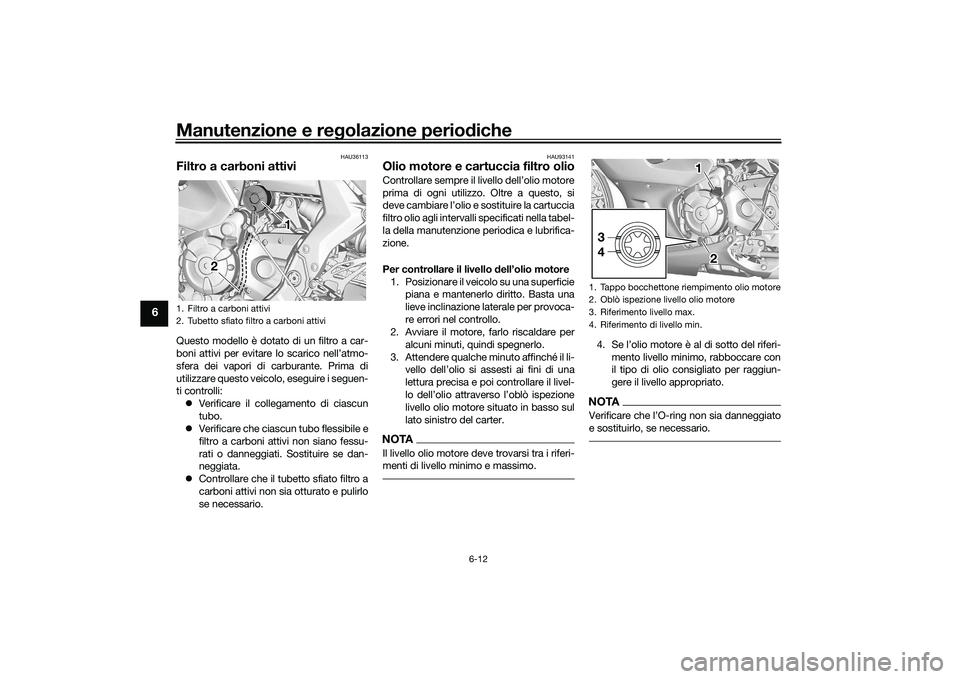

6-12
6
HAU36113
Filtro a carboni attiviQuesto modello è dotato di un filtro a car-
boni attivi per evitare lo scarico nell’atmo-
sfera dei vapori di carburante. Prima di
utilizzare questo veicolo, eseguire i seguen-
ti controlli: Verificare il collegamento di ciascun
tubo.
 Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessu-
rati o danneggiati. Sostituire se dan-
neggiata.
 Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
HAU93141
Olio motore e cartuccia filtro olioControllare sempre il livello dell’olio motore
prima di ogni utilizzo. Oltre a questo, si
deve cambiare l’olio e sostituire la cartuccia
filtro olio agli intervalli specificati nella tabel-
la della manutenzione periodica e lubrifica-
zione.
Per controllare il livello dell’olio motore
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
3. Attendere qualche minuto affinché il li- vello dell’olio si assesti ai fini di una
lettura precisa e poi controllare il livel-
lo dell’olio attraverso l’oblò ispezione
livello olio motore situato in basso sul
lato sinistro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minimo e massimo.
4. Se l’olio motore è al di sotto del riferi-
mento livello minimo, rabboccare con
il tipo di olio consigliato per raggiun-
gere il livello appropriato.NOTAVerificare che l’O-ring non sia danneggiato
e sostituirlo, se necessario.
1. Filtro a carboni attivi
2. Tubetto sfiato filtro a carboni attivi
2 2 2 1 1
1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
1 1 1
2 2
3
4
UBEBH0H0.book Page 12 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-13
6
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)1. Posizionare il veicolo su una superficie piana.
2. Togliere la carenatura A e B. (Vedere
pagina 6-10.)
3. Avviare il motore, farlo riscaldare per alcuni minuti, quindi spegnerlo.
4. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
5. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.
NOTASaltare le fasi 6–8 se non si sostituisce la
cartuccia filtro olio.6. Togliere la cartuccia filtro olio con unachiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.7. Applicare uno strato sottile di olio mo-tore pulito sull’O-ring della nuova car-
tuccia filtro olio.NOTAVerificare che l’O-ring sia assestato corret-
tamente.8. Installare la nuova cartuccia filtro oliocon la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.
1. Tappo bocchettone riempimento olio motore
2. O-ring
21
1. Bullone drenaggio olio
2. Guarnizione
1. Chiave filtri olio
2. Cartuccia filtro olio
2
1
1 1 1 2 2
1. O-ring
UBEBH0H0.book Page 13 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-14
6
9. Installare il bullone drenaggio olio e laguarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
10. Rabboccare con la quantità secondo specifica dell’olio motore consigliato.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.
11. Verificare che l’O-ring non sia danneg-
giato e sostituirlo, se necessario.
12. Installare e serrare il tappo bocchetto- ne riempimento olio motore.
13. Accendere il motore e lasciarlo girare
al minimo per diversi minuti verifican-
do che non ci siano perdite di olio. In
caso di perdite di olio, spegnere im-
mediatamente il motore e cercarne le
cause.NOTADopo l’avviamento del motore, la spia pres-
sione olio motore deve spegnersi.
1. Chiave dinamometricaCoppia di serraggio:Cartuccia filtro olio:17 N·m (1.7 kgf·m, 13 lb·ft)
Coppia di serraggio: Bullone drenaggio olio:
43 N·m (4.3 kgf·m, 32 lb·ft)
1 1 1
Olio motore consigliato:Vedere pagina 8-1.
Quantità di olio: Cambio olio:2.30 L (2.43 US qt, 2.02 Imp.qt)
Con rimozione dell'elemento filtro
olio: 2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Tappo bocchettone riempimento olio motore
2. O-ring
21
UBEBH0H0.book Page 14 Friday, July 2, 2021 10:06 AM
