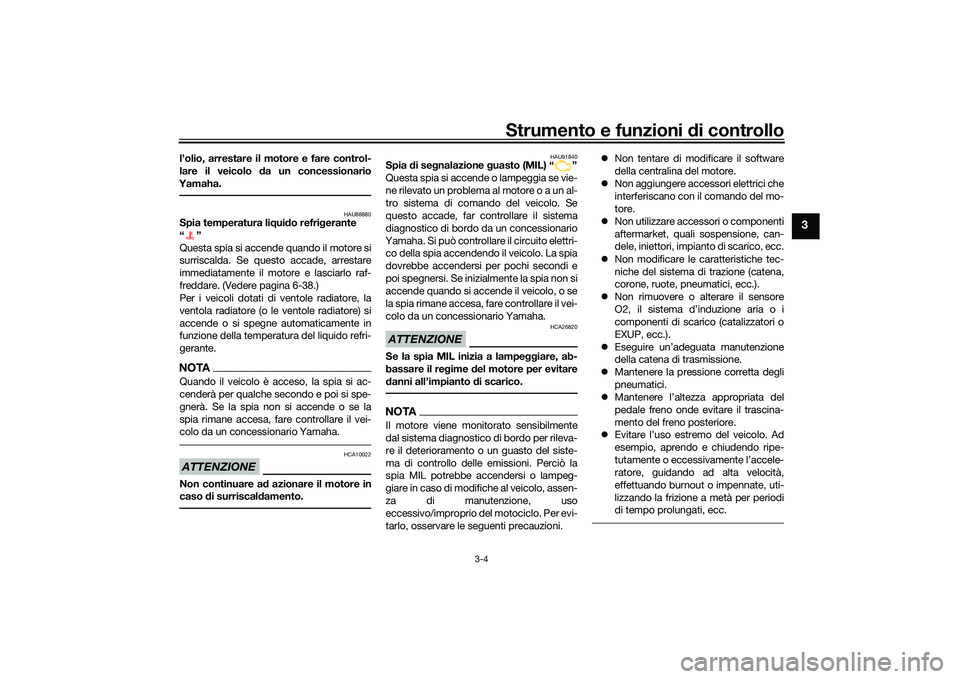

Strumento e funzioni di controllo
3-4
3
l’olio, arrestare il motore e fare control-
lare il veicolo d a un concessionario
Yamaha.
HAU88880
Spia temperatura li qui do refri gerante
“”
Questa spia si accende quando il motore si
surriscalda. Se questo accade, arrestare
immediatamente il motore e lasciarlo raf-
freddare. (Vedere pagina 6-38.)
Per i veicoli dotati di ventole radiatore, la
ventola radiatore (o le ventole radiatore) si
accende o si spegne automaticamente in
funzione della temperatura del liquido refri-
gerante.NOTAQuando il veicolo è acceso, la spia si ac-
cenderà per qualche secondo e poi si spe-
gnerà. Se la spia non si accende o se la
spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha.ATTENZIONE
HCA10022
Non continuare a d azionare il motore in
caso di surriscal damento.
HAU91840
Spia di se gnalazione guasto (MIL) “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema al motore o a un al-
tro sistema di comando del veicolo. Se
questo accade, far controllare il sistema
diagnostico di bordo da un concessionario
Yamaha. Si può controllare il circuito elettri-
co della spia accendendo il veicolo. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi. Se inizialmente la spia non si
accende quando si accende il veicolo, o se
la spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha.ATTENZIONE
HCA26820
Se la spia MIL inizia a lampe ggiare, ab-
bassare il re gime del motore per evitare
d anni all’impianto di scarico.NOTAIl motore viene monitorato sensibilmente
dal sistema diagnostico di bordo per rileva-
re il deterioramento o un guasto del siste-
ma di controllo delle emissioni. Perciò la
spia MIL potrebbe accendersi o lampeg-
giare in caso di modifiche al veicolo, assen-
za di manutenzione, uso
eccessivo/improprio del motociclo. Per evi-
tarlo, osservare le seguenti precauzioni. 
Non tentare di modificare il software
della centralina del motore.
 Non aggiungere accessori elettrici che
interferiscano con il comando del mo-
tore.
 Non utilizzare accessori o componenti
aftermarket, quali sospensione, can-
dele, iniettori, impianto di scarico, ecc.
 Non modificare le caratteristiche tec-
niche del sistema di trazione (catena,
corone, ruote, pneumatici, ecc.).
 Non rimuovere o alterare il sensore
O2, il sistema d’induzione aria o i
componenti di scarico (catalizzatori o
EXUP, ecc.).
 Eseguire un’adeguata manutenzione
della catena di trasmissione.
 Mantenere la pressione corretta degli
pneumatici.
 Mantenere l’altezza appropriata del
pedale freno onde evitare il trascina-
mento del freno posteriore.
 Evitare l’uso estremo del veicolo. Ad
esempio, aprendo e chiudendo ripe-
tutamente o eccessivamente l’accele-
ratore, guidando ad alta velocità,
effettuando burnout o impennate, uti-
lizzando la frizione a metà per periodi
di tempo prolungati, ecc.
UBEBH0H0.book Page 4 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-15
6
ATTENZIONE
HCA20860
Se la spia pressione olio lampeggia o re-
sta accesa anche se il livello dell’olio è
appropriato, spegnere immediatamente
il motore e far controllare il veicolo da un
concessionario Yamaha.14. Spegnere il motore, attendere qualcheminuto per far assestare il livello
dell’olio ai fini di una lettura precisa,
quindi controllare il livello dell’olio e
correggerlo se necessario.
15. Installare le carenature.
HAU85450
Perché YamalubeL’olio YAMALUBE è un componente origi-
nale YAMAHA nato dalla passione e dalla
convinzione dei tecnici che l’olio motore è
un componente liquido importante per il
motore. Organizziamo team di specialisti
nei settori di ingegneria meccanica, chimi-
ca, elettronica e prove su circuito dedicati
allo sviluppo del motore e dell’olio che sarà
utilizzato con esso. Gli oli Yamalube trag-
gono il massimo vantaggio dalle qualità
dell’olio di base con un equilibrio ideale di
additivi per garantire la conformità dell’olio
finale ai nostri standard prestazionali. Per-
tanto, gli oli minerali, semisintetici e sintetici
Yamalube hanno i propri caratteri e valori
distintivi. L’esperienza di Yamaha acquisita
nel corso di molti anni di ricerca e sviluppo
nel settore degli oli fin dagli anni ‘60 rende
Yamalube la scelta migliore per il motore
Yamaha.
HAUS1203
Liquido refrigeranteIl livello del liquido refrigerante deve essere
controllato regolarmente. Inoltre si deve
cambiare il liquido refrigerante agli intervalli
specificati nella tabella della manutenzione
periodica.NOTASe non è disponibile il liquido refrigerante
originale Yamaha, utilizzare un antigelo con
glicole etilenico contenente inibitori di cor-
rosione per i motori di alluminio e miscelar-
lo con acqua distillata a un rapporto 1:1.
HAU20097
Per controllare il livello del liquido refri-
gerante
Poiché il livello del liquido refrigerante varia
con la temperatura del motore, controllare
quando il motore è freddo. 1. Parcheggiare il veicolo su una superfi- cie piana.
Liquido refrigerante consigliato:Liquido refrigerante YAMALUBE
Quantità di liquido refrigerante:
Serbatoio liquido refrigerante (riferi-
mento livello max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (circuito compreso): 1.60 L (1.69 US qt, 1.41 Imp.qt)
UBEBH0H0.book Page 15 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-16
6
2. Con il veicolo in posizione verticale,guardare il livello di liquido refrigerante
nel serbatoio.
3. Se il liquido refrigerante è all’altezza o al di sotto del riferimento livello min.,
togliere il tappo serbatoio liquido refri-
gerante. AVVERTENZA! Togliere
solo il tappo serbatoio liquido refri-
gerante. Non tentare mai di togliere
il tappo radiatore quando il motore
è caldo.
[HWA15162]
4. Aggiungere liquido refrigerante fino al riferimento di livello massimo.
ATTENZIONE: Se non si dispone di
liquido refrigerante, utilizzare al suo
posto acqua distillata o acqua del
rubinetto non calcarea. Non utiliz-
zare acqua calcarea o salata, in
quanto sono dannose per il motore.
Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti l’impianto di raffreddamento
non sarebbe protetto dal gelo e dal-
la corrosione. Se si è aggiunta ac-
qua al refrigerante, far controllare al
più presto possibile da un conces-
sionario Yamaha il contenuto di re-
frigerante, altrimenti l’efficacia del
liquido refrigerante si riduce.
[HCA10473]
5. Installare il tappo serbatoio liquido re- frigerante.
HAU33032
Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di toglie- re il tappo radiatore quando il motore è
caldo.
[HWA10382]
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1 1 1
23
2
3
F
L
1. Tappo serbatoio liquido refrigerante
1 1 1
UBEBH0H0.book Page 16 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-33
6
4. Dopo l’installazione, verificare che icavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU59876
Sostituzione dei fusibiliIl fusibile principale e le scatole fusibili, che
contengono i fusibili dei circuiti individuali,
si trovano sotto la sella pilota. (Vedere pa-
gina 3-20.)NOTAPer accedere al fusibile principale, togliere
il coperchio del relè avviamento come illu-
strato.
Se un fusibile è bruciato, sostituirlo come
segue.
1. Coperchio relè avviamento
2. Fusibile principale
3. Fusibile principale di riserva
4. Scatola fusibili
4 44
1
2
3
1
2
3
1. Fusibile del solenoide ABS
2. Fusibile motorino ABS
3. Fusibile accessorio
4. Fusibile ECU ABS
5. Fusibile terminale 1
6. Fusibile di riserva
7. Fusibile dell’accensione
8. Fusibile sistema di segnalazione
9. Fusibile faro
10.Fusibile dell’impianto di iniezione carburan-te
11.Fusibile di backup (per orologio digitale e si- stema immobilizzatore)
12.Fusibile motorino ventola radiatore
5 7
8
910
11
12
6
6 4321
UBEBH0H0.book Page 33 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-34
6
1. Girare la chiave su “OFF” e spegnereil circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa- re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
[HWA15132]
3. Girare la chiave su “ON” ed accendere il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona. 4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
Fusibili secondo specifica:
Fusibile principale:
30.0 A
Fusibile terminale 1: 3.0 A
Fusibile del faro: 7.5 A
Fusibile dell’impianto di segnalazio-
ne: 7.5 A
Fusibile dell’accensione:
10.0 A
Fusibile motorino ventola radiatore: 15.0 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS:
20.0 A
Fusibile dell'ABS ECU: 7.5 A
Fusibile dell’impianto di iniezione
carburante: 10.0 A
Fusibile di backup: 7.5 A
Fusibile accessorio:
10.0 A
UBEBH0H0.book Page 34 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-38
6
HAU86420
Surriscaldamento del motore
AVVERTENZA
HWAT1041
Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire sotto
pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
 Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi toglierlo.NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la s i sostituisca
al più presto possibile con il liquido refrigerante consigliato.Aspettare fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è OK.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Rabboccare il liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda di nuovo, f are
controllare e riparare il sistema di raffreddamento da un
concessionario Y amaha.
Vi sono
perdite.
Non vi sono
perdite.
UBEBH0H0.book Page 38 Friday, July 2, 2021 10:06 AM

Caratteristiche tecniche
8-1
8
Dimensioni:Lunghezza totale:2070 mm (81.5 in)
Larghezza totale:
705 mm (27.8 in)
Altezza totale: 1160 mm (45.7 in)
Altezza alla sella: 835 mm (32.9 in)
Passo:
1395 mm (54.9 in)
Distanza da terra: 135 mm (5.31 in)
Raggio minimo di sterzata: 3.4 m (11.16 ft)Peso:Peso in ordine di marcia:188 kg (414 lb)Motore:Ciclo di combustione:
4 tempi
Impianto di raffreddamento: Raffreddato a liquido
Sistema di distribuzione: DOHC
Disposizione dei cilindri:
In linea
Numero di cilindri: Bicilindrico
Cilindrata: 689 cm3
Alesaggio  corsa:
80.0  68.6 mm (3.15  2.70 in) Sistema di avviamento:
Avviamento elettrico
Olio motore:Marca consigliata:
Gradi di viscosità SAE:10W-40
Gradazione dell’olio motore consigliato:
API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore:
Cambio olio:2.30 L (2.43 US qt, 2.02 Imp.qt)
Con rimozione dell'elemento filtro olio:
2.60 L (2.75 US qt, 2.29 Imp.qt)Quantità di liquido refrigerante:Serbatoio liquido refrigerante (fino al livello
massimo):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (tutto il circuito compreso): 1.60 L (1.69 US qt, 1.41 Imp.qt)Carburante:Carburante consigliato:Benzina senza piombo (E10 accettabile)
Numero di ottano (RON): 90
Capacità del serbatoio carburante:
13 L (3.4 US gal, 2.9 Imp.gal)
Quantità di riserva carburante: 2.5 L (0.66 US gal, 0.55 Imp.gal)
Iniezione carburante:Corpo farfallato:Sigla di identificazione:1WS1Gruppo motopropulsore:Rapporti di riduzione:
1ª: 2.846 (37/13)
2ª:
2.125 (34/16)
3ª: 1.632 (31/19)
4ª: 1.300 (26/20)
5ª:
1.091 (24/22)
6ª: 0.964 (27/28)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura: 120/70ZR17M/C 58W
Produttore/modello: BRIDGESTONE/BATTLAX HYPERSPORT S22FPneumatico posteriore:Tipo:
Senza camera d'aria
Misura: 180/55ZR17M/C 73W
Produttore/modello: BRIDGESTONE/BATTLAX HYPERSPORT S22R
UBEBH0H0.book Page 1 Friday, July 2, 2021 10:06 AM
