2022 YAMAHA YZF-R7 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
6-23
6
HAU22393
Controllo delle pastiglie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU36891
Pastiglie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di indicatori d’usura, che consentono di
verificare l’usura pastiglia freno senza do-
ver disassemblare il freno. Per controllare
l’usura pastiglia freno, controllare la posi-
zione degli indicatori d’usura mentre si
aziona il freno. Se una pastiglia freno si è
consumata al punto che un indicatored’usura quasi tocca il disco freno, fare so-
stituire in gruppo le pastiglie freni da un
concessionario Yamaha.
HAU46292
Pastiglie freno posteriore
Ciascuna pastiglia freno posteriore è prov-
vista di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che la scanalatura indicatore d’usura di-
venta quasi visibile, fare sostituire in grup-
po le pastiglie freni da un concessionario
Yamaha.
HAU40262
Controllo del livello liquido freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il li-
vello del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei
freni, se necessario.
Freno anteriore
1. Indicatore d’usura pastiglia freno
1
1
1. Scanalatura indicatore d’usura pastiglia fre-
no
1
1
1. Riferimento di livello min.
1 1 1
UBEBH0H0.book Page 23 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-24
6
Freno posteriore
AVVERTENZA
HWA16011
Una manutenzione scorretta può causa-
re la riduzione della capacità di frenata.
Rispettare le seguenti precauzioni: Un livello insufficiente del liquido
freni potrebbe provocare l’ingresso
di aria nel circuito freni, causando
una diminuzione delle prestazioni di
frenata.
 Pulire il tappo di riempimento prima
di rimuoverlo. Utilizzare solo liquido
dei freni DOT 4 proveniente da un
contenitore sigillato. 
Utilizzare solo il liquido freni pre-
scritto secondo specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.
 Rabboccare con lo stesso tipo di li-
quido freni. L’aggiunta di un liquido
dei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
 Evitare infiltrazioni d’acqua o di pol-
vere nel serbatoio liquido freni du-
rante il rifornimento. L’acqua causa
una notevole riduzione del punto di
ebollizione del liquido e può provo-
care il “vapor lock”, e lo sporco può
intasare le valvole dell’unità idrauli-
ca ABS.
ATTENZIONE
HCA17641
Il liquido freni può danneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale li-
quido versato.Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con- trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improv-
visamente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
1. Riferimento di livello min.Liquido freni prescritto secondo
specifica:
DOT 4
1 1 1
UBEBH0H0.book Page 24 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-25
6
HAU22734
Cambio del liquido freniFar cambiare il liquido freni da un conces-
sionario Yamaha ogni 2 anni. Inoltre, fare
sostituire le guarnizioni di tenuta delle pom-
pe e delle pinze freno, nonché i tubi freno,
agli intervalli elencati qui di seguito o prima
nel caso in cui presentino danni o perdite. Guarnizioni di tenuta freno: ogni 2 anni
 Tubi freni: ogni 4 anni
HAU22762
Tensione della catenaControllare e regolare sempre, se occorre,
la tensione della catena prima di utilizzare il
mezzo.
HAU60046
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto laterale.NOTAQuando si effettua il controllo e la regola-
zione della tensione della catena, non ci
deve essere alcun peso sul motociclo.2. Mettere la trasmissione in posizione di
folle.
3. Spingere verso il basso sulla catena di trasmissione sotto l’estremità della
striscia catena.
4. Misurare la distanza A tra la striscia catena e il centro della catena come il-
lustrato. 5. Se la distanza A non è corretta, rego-
larla come segue. ATTENZIONE: Una
tensione errata della catena di tra-
smissione sovraccarica il motore,
così come altre parti vitali del moto-
ciclo e può provocare lo slittamento
o la rottura della catena. Se la di-
stanza A è più di 55.0 mm (2.17 in),
la catena potrebbe danneggiare il
telaio, il forcellone e altre parti. Per
evitare che ciò si verifichi, mantene-
re la tensione della catena entro i li-
miti prescritti.
[HCA23070]
1. Striscia catena di trasmissione
2. Distanza A
Distanza A: 45.0–50.0 mm (1.77–1.97 in)
2 2 2
1 1
UBEBH0H0.book Page 25 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-26
6
HAU59921
Per regolare la tensione della catena
Rivolgersi a un concessionario Yamaha pri-
ma di regolare la tensione della catena.1. Allentare il controdado su entrambi i lati del forcellone, e poi allentare il
dado perno ruota.
2. Per tendere la catena di trasmissione, girare il dado di regolazione tensione
della catena su ciascuna estremità del
forcellone in direzione (a). Per allentare
la catena di trasmissione, girare il
dado di regolazione su entrambe le
estremità del forcellone in direzione
(b), e poi spingere la ruota posteriore
in avanti.
NOTAUtilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambe le piastre tendicatena siano nella
stessa posizione per un allineamento cor-
retto della ruota.
3. Stringere il dado perno ruota, e poi
stringere i controdadi alle coppie di
serraggio secondo specifica.
4. Verificare che le piastre tendicatena siano nella stessa posizione, la tensio-
ne della catena sia regolata corretta-
mente, e che la catena di trasmissione
si muova in modo uniforme.
1. Dado perno ruota
2. Controdado
1 1 1 2 2
1. Dado di regolazione tensione della catena
1. Riferimenti di allineamento
2. Piastra tendicatena
1 1 1
(a) (a) (a)
(b) (b) (b)
1 1 1 2 2
Coppie di serraggio:
Dado perno ruota:
105 N·m (10.5 kgf·m, 77 lb·ft)
Controdado: 16 N·m (1.6 kgf·m, 12 lb·ft)
UBEBH0H0.book Page 26 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-27
6
HAU23027
Pulizia e lubrificazione della ca-
tena di trasmissioneSi deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10584
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo,
l’utilizzo dello stesso sotto la pioggia o in
zone umide.1. Pulire la catena di trasmissione con un apposito detergente e una spazzola
soffice. ATTENZIONE: Per prevenire
il danneggiamento degli O-ring, non
pulire la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11122]
2. Asciugare la catena di trasmissione con un panno.
3. Lubrificare a fondo la catena di tra- smissione con un lubrificante specifi-
co per catene a O-ring. ATTENZIONE: Non usare olio moto-
re o qualsiasi altro lubrificante per
la catena di trasmissione, in quanto
potrebbero contenere sostanze
che danneggiano gli O-ring.
[HCA11112] HAU23098
Controllo e lubrificazione dei caviPrima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha.
AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono dan-
neggiati, sostituirli al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10712]
Lubrificante consigliato: Lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
UBEBH0H0.book Page 27 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-28
6

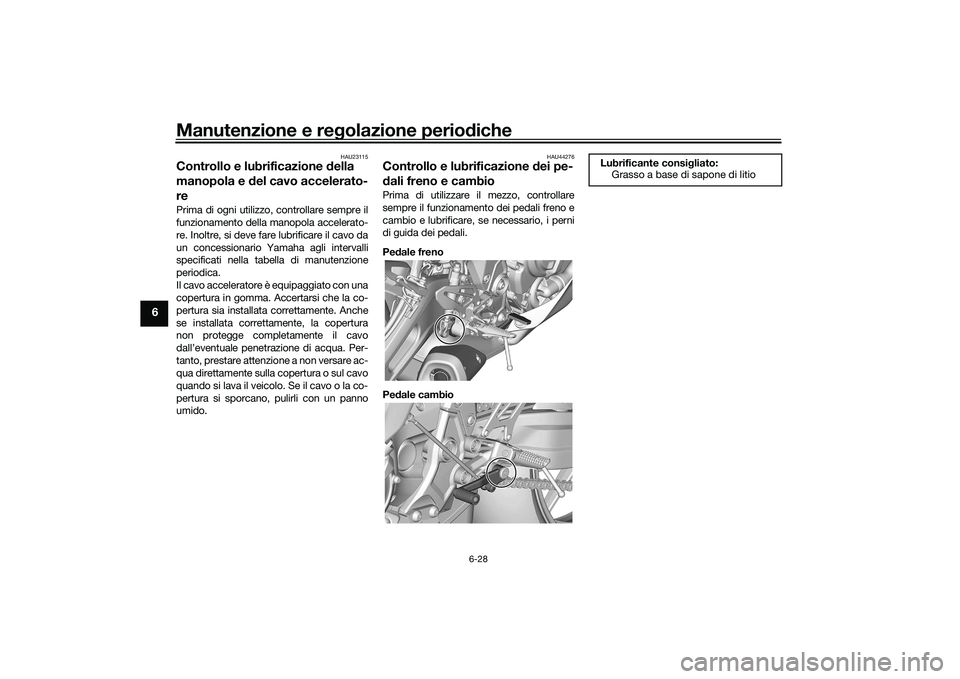

HAU23115
Controllo e lubrificazione della
manopola e del cavo accelerato-
rePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU44276
Controllo e lubrificazione dei pe-
dali freno e cambioPrima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali freno e
cambio e lubrificare, se necessario, i perni
di guida dei pedali.
Pedale freno
Pedale cambio
Lubrificante consigliato:Grasso a base di sapone di litio
UBEBH0H0.book Page 28 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-29
6
HAU23144
Controllo e lubrificazione delle
leve freno e frizionePrima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve freno e
frizione e lubrificare, se necessario, i perni
di guida delle leve.
Leva freno
Leva frizione
HAU89101
Controllo e lubrificazione del ca-
valletto lateralePrima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il perno di
guida del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10732
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.
Lubrificanti consigliati:Leva freno:
Grasso al silicone
Leva frizione: Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso al bisolfuro di molibdeno
UBEBH0H0.book Page 29 Friday, July 2, 2021 10:06 AM

Manutenzione e regolazione periodiche
6-30
6
HAU23252
Lubrificazione della sospensione
posterioreI perni di guida della sospensione posterio-
re devono essere lubrificati da un conces-
sionario Yamaha agli intervalli specificati
nella tabella di lubrificazione e manutenzio-
ne periodica.
HAUM1653
Lubrificazione dei perni del for-
celloneSi devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento 1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
modo che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premerecon forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
UBEBH0H0.book Page 30 Friday, July 2, 2021 10:06 AM
