2022 YAMAHA YFM90R Notices Demploi (in French)

9-37
9
3. Retirer le fusible grillé et le remplacer par un
fusible neuf de l’intensité spécifiée.
AVERTISSEMENT ! Toujours monter un fu- sible de l’intensité spécifiée et ne jamais le
substituer par un objet de remplacement.
La mise en place d’un fusible d’intensité
incorrecte ou d’un objet de remplacement
risque d’endommager le circuit électrique,
ce qui peut provoquer un incendie.
[FWB02173]
4. Activer le contacteur à clé et démarrer le mo- teur.
5. Remettre la selle en place.
6. Si le fusible neuf grille immédiatement, faire contrôler le véhicule par un concessionnaire
Yamaha.FBU34030Dépose d’une roue1. Placer le VTT sur une surface de niveau.
2. Desserrer les boulons des roues. 3. Surélever le VTT et placer un support adéquat
sous le cadre.
4. Retirer les boulons de la roue.
5. Déposer la roue.
FBU34042Repose d’une roue1. Monter la roue en orientant la flèche dans le sens de rotation en marche avant de la roue,
puis poser les boulons de roue.
Fusible spécifié :
7.5 A1. Boulon de roue
1
1
UBD366F0.book Page 37 Friday, June 11, 2021 9:14 AM

9-38
92. Reposer les roues sur le sol.
3. Serrer les boulons de roue à leur couple de
serrage spécifique.
FBU25721Diagnostic de pannesBien que les VTT Yamaha soient soumis à une ins-
pection rigoureuse en sortie d’usine, une panne
peut malgré tout survenir. Toute défaillance des
systèmes d’alimentation, de compression ou d’al-
lumage, par exemple, peut entraîner des pro-
blèmes de démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-après per-
met d’effectuer rapidement et en toute facilité le
contrôle de ces pièces maîtresses. Si une répara-
tion quelconque est requise, confier le VTT à un
concessionnaire Yamaha, car ses techniciens
qualifiés disposent des connaissances, du savoir-
faire et des outils nécessaires à un entretien adé-
quat.
Utiliser exclusivement des pièces de rechange
d’origine Yamaha. En effet, les pièces d’autres
marques peuvent sembler identiques, mais elles
sont souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreuses.
1. Flèche
2. Sens de rotation en marche avant
3. Boulon de roueCouples de serrage :Boulon de roue avant :45 N·m (4.5 kgf·m, 33 lb·ft)
Boulon de roue arrière : 45 N·m (4.5 kgf·m, 33 lb·ft)3
1
2
UBD366F0.book Page 38 Friday, June 11, 2021 9:14 AM

9-39
9
AVERTISSEMENT
FWB02281Ne pas fumer lors du contrôle du système d’ali-
mentation. Le carburant pourrait s’enflammer
ou exploser et causer des blessures graves ou
des dégâts matériels importants. S’assurer
qu’il n’y a ni flammes nues ni étincelles à proxi-
mité du véhicule, y compris veilleuses de
chauffe-eau ou de chaudières. UBD366F0.book Page 39 Friday, June 11, 2021 9:14 AM

9-40
9

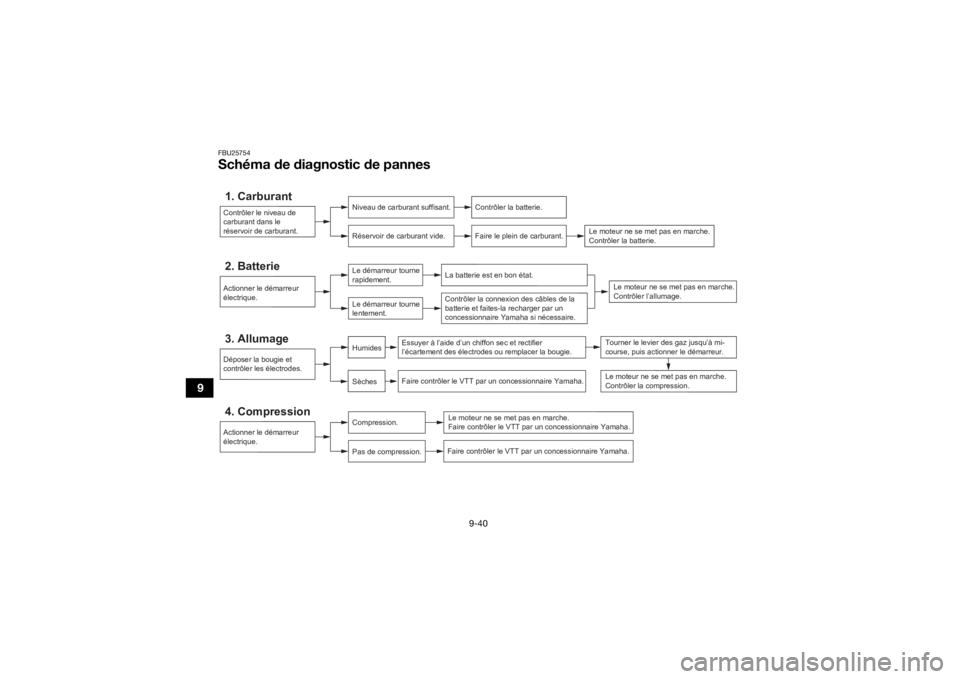

FBU25754Schéma de diagnostic de pannes1. Carburant
Niveau de carburant suffisant.
Réservoir de carburant vide.
Contrôler la batterie.
Faire le plein de carburant.
Faire contrôler le VTT par un concessionnaire Yamaha.
4. Compression
Compression.
Pas de compression.
3. Allumage
Faire contrôler le VTT par un concessionnaire Yamaha.
SèchesHumides
Tourner le levier des gaz jusqu’à mi-
course, puis actionner le démarreur.
Le moteur ne se met pas en marche.
Faire contrôler le VTT par un concessionnaire Yamaha.
Actionner le démarreur
électrique. Déposer la bougie et
contrôler les électrodes. Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer la bougie. Le moteur ne se met pas en marche.
Contrôler la batterie.
Contrôler le niveau de
carburant dans le
réservoir de carburant.
Le moteur ne se met pas en marche.
Contrôler la compression.
2. Batterie
La batterie est en bon état.
Actionner le démarreur
électrique.
Contrôler la connexion des câbles de la
batterie et faites-la recharger par un
concessionnaire Yamaha si nécessaire.
Le démarreur tourne
lentement. Le démarreur tourne
rapidement.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
UBD366F0.book Page 40 Friday, June 11, 2021 9:14 AM

10-1
10
FBU25861
NETTOYAGE ET REMISAGE
FBU25904NettoyageIl est conseillé de nettoyer le VTT à fond aussi sou-
vent que possible, non seulement pour des rai-
sons esthétiques, mais aussi parce que cela
contribue à améliorer ses performances et pro-
longe la durée de service de nombreuses pièces.1. Avant le nettoyage du VTT : a. Protéger la sortie du tube d’échappementafin d’éviter toute pénétration d’eau. Y
fixer par exemple un sac en plastique à
l’aide d’un gros élastique.
b. S’assurer que la bougie et tous les bou- chons de remplissage sont remontés cor-
rectement.
2. Si le bloc-moteur est excessivement grais- seux, l’enduire de dégraissant en se servant
d’un pinceau. Ne pas appliquer de dégrais-
sant sur la chaîne, les pignons ou les axes de
roue.
3. Éliminer la saleté et le dégraissant au tuyau d’arrosage. Veiller à employer juste la pres-
sion d’eau nécessaire pour effectuer ce tra-
vail. AVERTISSEMENT ! Des freins mouil- lés peuvent réduire les performances de
freinage, ce qui augmente les risques
d’accident. Tester les freins après le net-
toyage. Actionner quelques fois les freins
en roulant lentement, afin de sécher les
garnitures.
[FWB02312]

ATTENTION : Une pres-
sion d’eau excessive peut provoquer des
infiltrations d’eau qui risqueraient d’en-
dommager les roulements de roue, les
freins, les joints de la boîte de vitesses et
l’équipement électrique. L’emploi abusif
de détergents sous forte pression, tels que
ceux utilisés dans les portiques de lavage
automatique, est nuisible au véhicule et
peut entraîner des réparations onéreuses.
[FCB00712]
4. Après avoir éliminé le plus gros de la saleté au tuyau d’arrosage, laver toutes les surfaces à
l’eau chaude savonneuse (employer un dé-
tergent doux). Une vieille brosse à dents ou
un goupillon conviennent parfaitement pour
nettoyer les parties difficiles d’accès.
UBD366F0.book Page 1 Friday, June 11, 2021 9:14 AM

10-2
105. Rincer le VTT immédiatement à l’eau claire et
sécher toutes les surfaces avec une peau de
chamois, une serviette propre ou un chiffon
absorbant doux.
6. Sécher la chaîne et la graisser afin de la pro- téger contre la rouille.
7. Nettoyer la housse de la selle avec un produit de nettoyage pour similicuir afin qu’elle
conserve sa souplesse et son lustre.
8. Afin de parfaire le travail, appliquer une cire pour automobiles sur toutes les surfaces
peintes et chromées. Ne pas employer de
cires détergentes. Celles-ci contiennent sou-
vent des abrasifs susceptibles d’abîmer la
peinture ou la finition. Une fois le nettoyage
t e r m i n é , m e t t r e l e m o t e u r e n m a r c h e e t l e l a i s -
ser tourner pendant plusieurs minutes.
9. Si la lentille du phare s’est embuée, mettre le moteur en marche et allumer le phare pour fa-
voriser l’évacuation de l’humidité.
FBU30362RangementRemisage de courte durée
Veiller à remiser le motoquad dans un endroit frais
et sec. Si les conditions de remisage l’exigent
(poussière excessive, etc.), couvrir le véhicule
d’une housse poreuse. ATTENTION : Entreposer
un VTT mouillé dans un endroit mal aéré ou le
recouvrir d’une bâche provoqueront des infil-
trations et de la rouille. Afin de prévenir la
rouille, éviter l’entreposage dans des caves hu-
mides, des étables (en raison de la présence
d’ammoniaque) et à proximité de produits
chimiques corrosifs.
[FCB00722]
Remisage de longue durée
Avant de remiser le VTT pour plusieurs mois : 1. Effectuer toutes les réparations nécessaires et les travaux d’entretien en suspens.
2. Suivre toutes les instructions de la section Nettoyage de ce chapitre.
3. Remplir le réservoir de carburant et ajouter du stabilisateur de carburant (du Fuel Med Rx si
disponible), puis faire tourner le moteur pen-
dant 5 minutes pour répartir le carburant
traité.
UBD366F0.book Page 2 Friday, June 11, 2021 9:14 AM

10-3
10
4. Fermer la manette du robinet de carburant,
puis vidanger la cuve à niveau constant du
carburateur en desserrant le boulon de vi-
dange. Verser le carburant ainsi vidangé dans
le réservoir de carburant.
5. Procéder comme suit pour protéger le mo- teur contre la corrosion interne.a. Retirer le capuchon de bougie et déposer la bougie.
b. Verser une cuillerée à café d’huile moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie sur la bougie et placer cette dernière sur la cu-
lasse de sorte que ses électrodes soient
mises à la masse. (Cette technique per-
mettra de limiter la production d’étincelles
à l’étape suivante.)
d. Lancer le moteur à plusieurs reprises à l’aide du démarreur. (Ceci permet de ré-
partir l’huile sur la paroi du cylindre.)
e. Reposer la bougie et le capuchon de bou- gie. 6. Lubrifier tous les câbles de commande, ainsi
que les articulations de tous les leviers.
7. Placer le cadre sur des béquilles ou des cales pour soulever toutes les roues du sol. (Il est
aussi possible de tourner les roues tous les
mois pour éviter que les pneus s’abiment à un
endroit précis.)
8. Recouvrir la sortie du pot d’échappement à l’aide d’un sachet en plastique afin d’éviter
toute infiltration d’eau.
9. Déposer la batterie et la recharger complète- ment. (Voir page 9-33.)
Quantité spécifiée :
7.5 ml par litre de carburant (1 oz par gallon)
UBD366F0.book Page 3 Friday, June 11, 2021 9:14 AM

11-1
11
FBU25964
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:1485 mm (58.5 in)
Largeur hors-tout: 1020 mm (40.2 in)
Hauteur hors-tout:
955 mm (37.6 in)
Empattement: 1030 mm (40.6 in)
Garde au sol: 210 mm (8.3 in)Poids:Poids à vide:126.5 kg (279 lb)Charge:Charge maximale:
82.0 kg (181 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):73.0 dB(A) à 3500 tr/mn
Incertitude de mesure: 0.4 dB(A)
Vibrations au niveau de la selle (EN1032, ISO5008): 1.5 m/s²
Incertitude de mesure:
0.3 m/s² Vibrations au niveau de la poignée (EN1032, ISO5008):
5.2 m/s²
Incertitude de mesure: 1.3 m/s²
Moteur:Cycle de combustion:
4 temps
Circuit de refroidissement: Refroidissement par air
Dispositif de commande des soupapes: SACT
Nombre de cylindres:
Monocylindre
Cylindrée: 90 cm³
Alésage × course:
47.0 × 51.8 mm (1.85 × 2.04 in)
Système de démarrage:
Démarreur électrique et kickHuile de moteur:Marque recommandée :
Viscosités SAE:5W-30, 10W-30, 10W-40, 15W-40, 20W-40, 20W-50
