Funktionen der Instru mente un d Be dienun gselemente
5-16
5

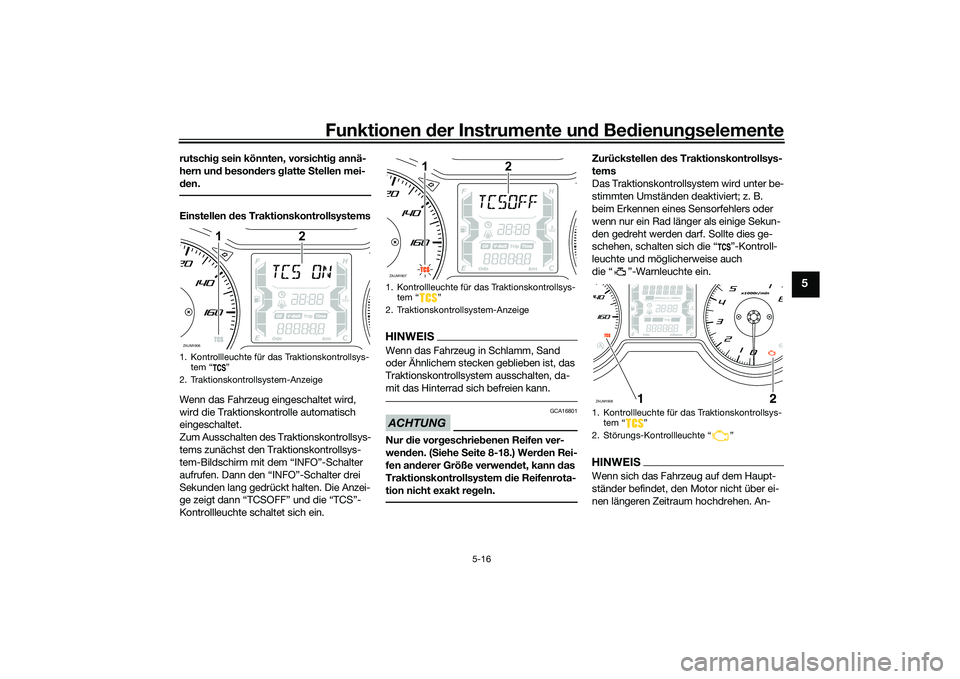

rutschi g sein könnten, vorsichti g annä-
hern un d b eson ders glatte Stellen mei-
d en.Einstellen des Traktionskontrollsystems
Wenn das Fahrzeug eingeschaltet wird,
wird die Traktionskontrolle automatisch
eingeschaltet.
Zum Ausschalten des Traktionskontrollsys-
tems zunächst den Traktionskontrollsys-
tem-Bildschirm mit dem “INFO”-Schalter
aufrufen. Dann den “INFO”-Schalter drei
Sekunden lang gedrückt halten. Die Anzei-
ge zeigt dann “TCSOFF” und die “TCS”-
Kontrollleuchte schaltet sich ein.
HINWEISWenn das Fahrzeug in Schlamm, Sand
oder Ähnlichem stecken geblieben ist, das
Traktionskontrollsystem ausschalten, da-
mit das Hinterrad sich befreien kann.ACHTUNG
GCA16801
Nur die vor geschrieb enen Reifen ver-
wen den. ( Siehe Seite 8-18.) Wer den Rei-
fen an derer Größe verwen det, kann d as
Traktionskontrollsystem die Reifenrota-
tion nicht exakt re geln.
Zurückstellen des Traktionskontrollsys-
tems
Das Traktionskontrollsystem wird unter be-
stimmten Umständen deaktiviert; z. B.
beim Erkennen eines Sensorfehlers oder
wenn nur ein Rad länger als einige Sekun-
den gedreht werden darf. Sollte dies ge-
schehen, schalten sich die “ ”-Kontroll-
leuchte und möglicherweise auch
die “ ”-Warnleuchte ein.HINWEISWenn sich das Fahrzeug auf dem Haupt-
ständer befindet, den Motor nicht über ei-
nen längeren Zeitraum hochdrehen. An-
1. Kontrollleuchte für das Traktionskontrollsys- tem “ ”
2. Traktionskontrollsystem-AnzeigeZAUM1906
1
2
1. Kontrollleuchte für das Traktionskontrollsys- tem “ ”
2. Traktionskontrollsystem-AnzeigeZAUM1907
1
2
1. Kontrollleuchte für das Traktionskontrollsys- tem “ ”
2. Störungs-Kontrollleuchte “ ”ZAUM1908
UB9YG1G0.book Page 16 Monday, October 11, 2021 1:24 PM

Funktionen der Instru mente un d Be dienun gselemente
5-17
5

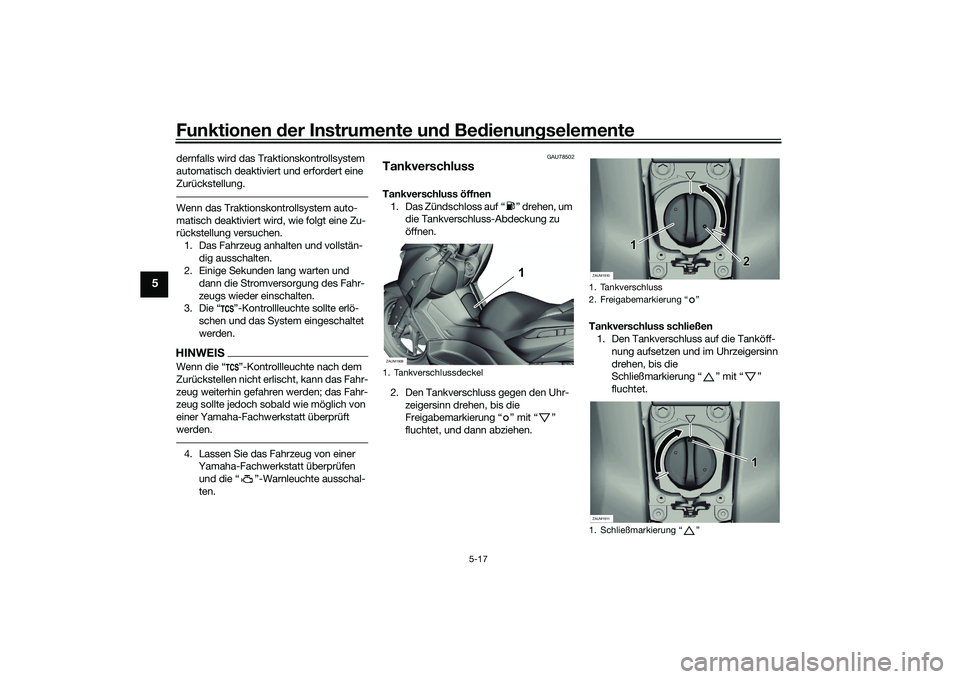

dernfalls wird das Traktionskontrollsystem
automatisch deaktiviert und erfordert eine
Zurückstellung.Wenn das Traktionskontrollsystem auto-
matisch deaktiviert wird, wie folgt eine Zu-
rückstellung versuchen.
1. Das Fahrzeug anhalten und vollstän- dig ausschalten.
2. Einige Sekunden lang warten und
dann die Stromversorgung des Fahr-
zeugs wieder einschalten.
3. Die “ ”-Kontrollleuchte sollte erlö-
schen und das System eingeschaltet
werden.HINWEISWenn die “ ”-Kontrollleuchte nach dem
Zurückstellen nicht erlischt, kann das Fahr-
zeug weiterhin gefahren werden; das Fahr-
zeug sollte jedoch sobald wie möglich von
einer Yamaha-Fachwerkstatt überprüft
werden.4. Lassen Sie das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen
und die “ ”-Warnleuchte ausschal-
ten.
GAU78502
TankverschlussTankverschluss öffnen
1. Das Zündschloss auf “ ” drehen, um die Tankverschluss-Abdeckung zu
öffnen.
2. Den Tankverschluss gegen den Uhr- zeigersinn drehen, bis die
Freigabemarkierung “ ” mit “ ”
fluchtet, und dann abziehen. Tankverschluss schließen
1. Den Tankverschluss auf die Tanköff-
nung aufsetzen und im Uhrzeigersinn
drehen, bis die
Schließmarkierung “ ” mit “ ”
fluchtet.1. TankverschlussdeckelZAUM1909
1
1. Tankverschluss
2. Freigabemarkierung “ ”
1. Schließmarkierung “ ”ZAUM1910
2
1
ZAUM1911
1
UB9YG1G0.book Page 17 Monday, October 11, 2021 1:24 PM

Funktionen der Instru mente un d Be dienun gselemente
5-18
5

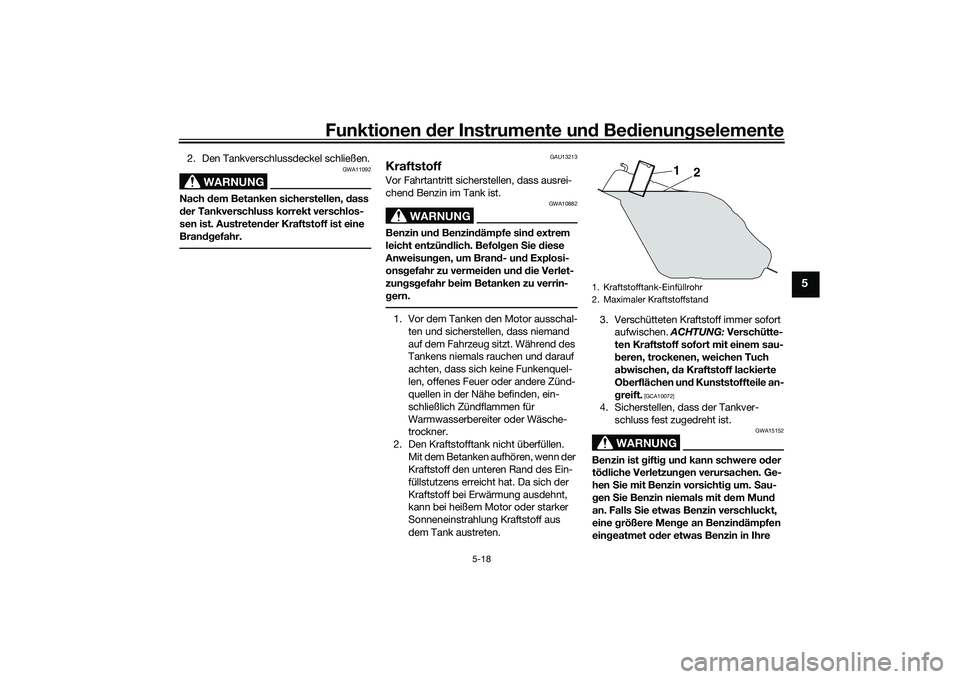

2. Den Tankverschlussdeckel schließen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
d er Tankverschluss korrekt verschlos-
sen ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
GAU13213
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- und Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Mit dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten. 3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig un d kann schwere od er
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichti g um. Sau-
g en Sie Benzin niemals mit dem Mun d
an. Falls S ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet o der etwas Benzin in Ihre 1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
1
2
UB9YG1G0.book Page 18 Monday, October 11, 2021 1:24 PM

Funktionen der Instru mente un d Be dienun gselemente
5-19
5

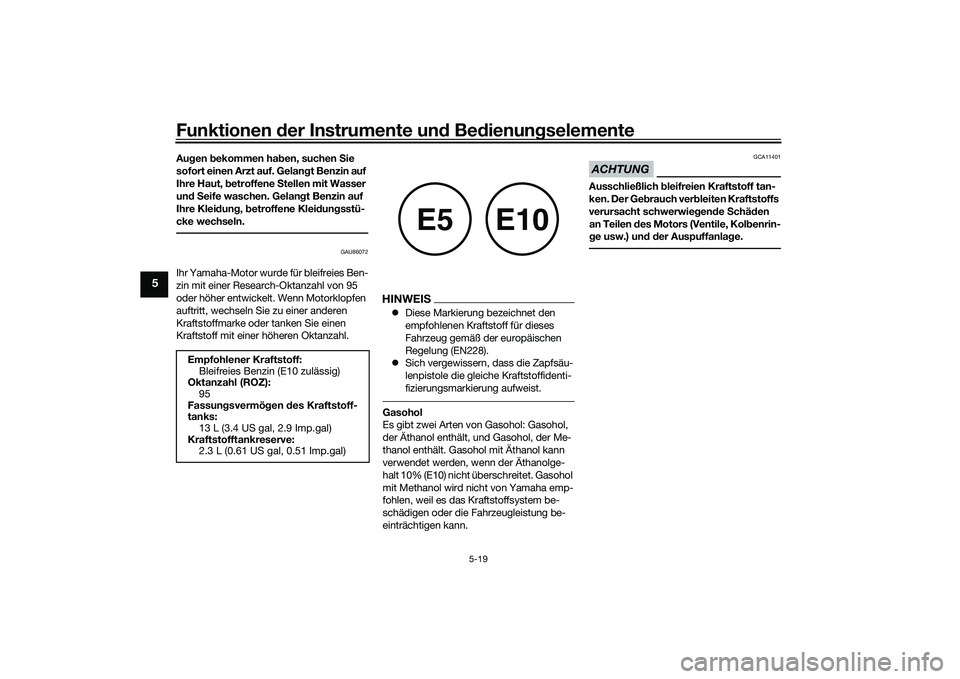

Au gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dung , betroffene Klei dung sstü-
cke wechseln.
GAU86072
Ihr Yamaha-Motor wurde für bleifreies Ben-
zin mit einer Research-Oktanzahl von 95
oder höher entwickelt. Wenn Motorklopfen
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie einen
Kraftstoff mit einer höheren Oktanzahl.
HINWEIS Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
 Sich vergewissern, dass die Zapfsäu-
lenpistole die gleiche Kraftstoffidenti-
fizierungsmarkierung aufweist.Gasohol
Es gibt zwei Arten von Gasohol: Gasohol,
der Äthanol enthält, und Gasohol, der Me-
thanol enthält. Gasohol mit Äthanol kann
verwendet werden, wenn der Äthanolge-
halt 10% (E10) nicht überschreitet. Gasohol
mit Methanol wird nicht von Yamaha emp-
fohlen, weil es das Kraftstoffsystem be-
schädigen oder die Fahrzeugleistung be-
einträchtigen kann.
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Ge brauch ver bleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen des Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.
Empfohlener Kraftstoff:
Bleifreies Benzin (E10 zulässig)
Oktanzahl (ROZ): 95
Fassun gsvermö gen des Kraftstoff-
tanks: 13 L (3.4 US gal, 2.9 Imp.gal)
Kraftstofftankreserve: 2.3 L (0.61 US gal, 0.51 Imp.gal)
E5
E10
UB9YG1G0.book Page 19 Monday, October 11, 2021 1:24 PM

Funktionen der Instru mente un d Be dienun gselemente
5-20
5
GAU58301

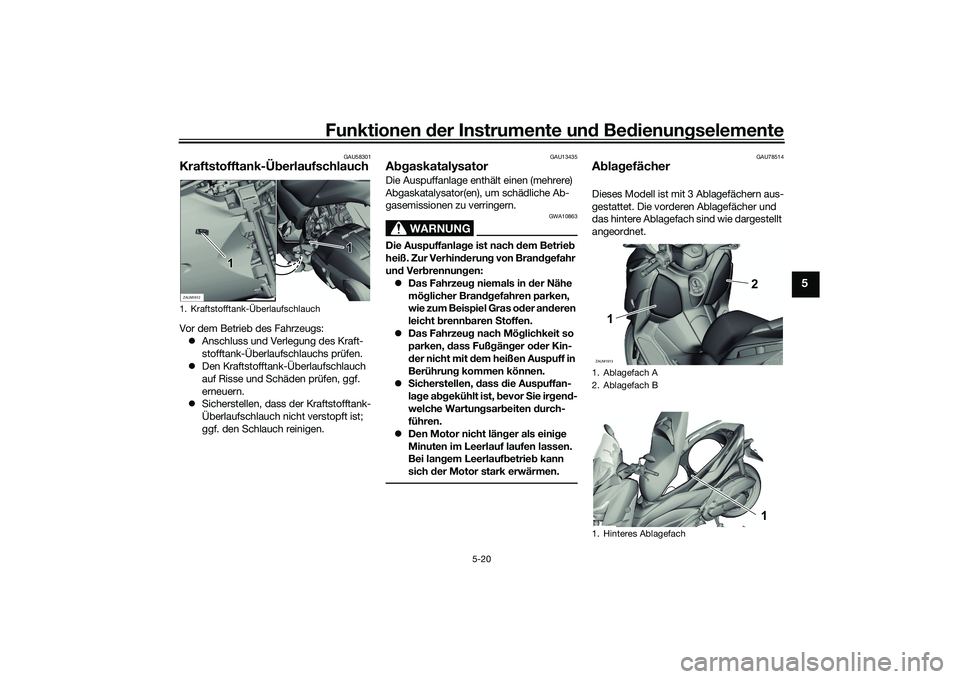

Kraftstofftank-Ü berlaufschlauchVor dem Betrieb des Fahrzeugs:
 Anschluss und Verlegung des Kraft-
stofftank-Überlaufschlauchs prüfen.
 Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
 Sicherstellen, dass der Kraftstofftank-
Überlaufschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
GAU13435
AbgaskatalysatorDie Auspuffanlage enthält einen (mehrere)
Abgaskatalysator(en), um schädliche Ab-
gasemissionen zu verringern.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrieb
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennung en:
 Das Fahrzeug niemals in der Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
 Das Fahrzeug nach Möglichkeit so
parken, d ass Fußgän ger o der Kin-
d er nicht mit dem heißen Auspuff in
Berührun g kommen können.
 Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, b evor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
 Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan gem L eer

laufbetrie b kann
sich der Motor stark erwärmen.
GAU78514
A bla gefächerDieses Modell ist mit 3 Ablagefächern aus-
gestattet. Die vorderen Ablagefächer und
das hintere Ablagefach sind wie dargestellt
angeordnet.
1. Kraftstofftank-ÜberlaufschlauchZAUM1912
1
1
1. Ablagefach A
2. Ablagefach B
1. Hinteres AblagefachZAUM19131 2
1
UB9YG1G0.book Page 20 Monday, October 11, 2021 1:24 PM

Funktionen der Instru mente un d Be dienun gselemente
5-21
5

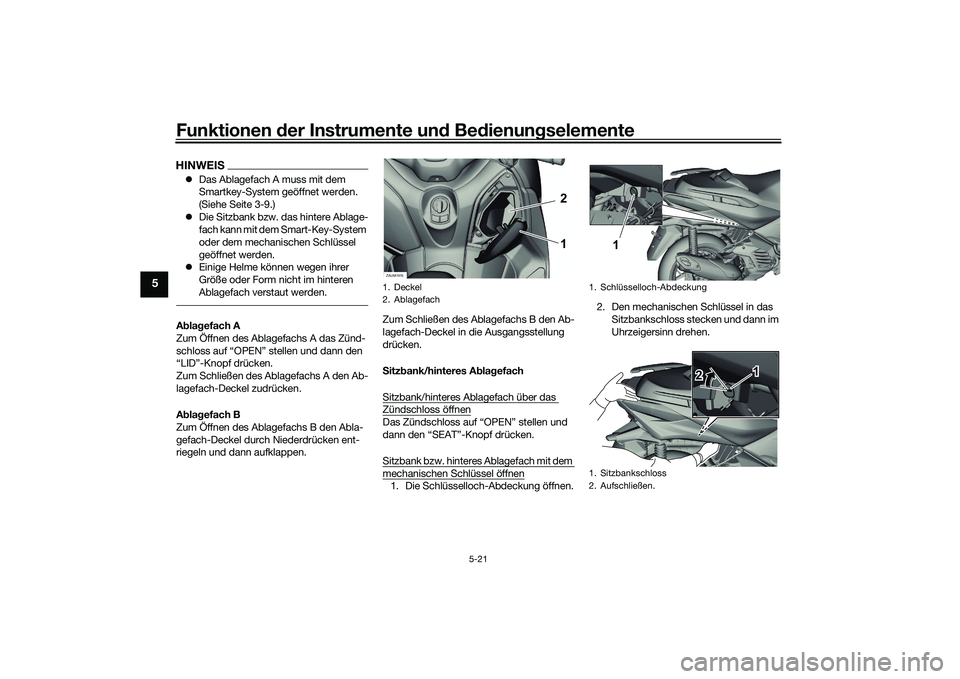

HINWEIS Das Ablagefach A muss mit dem
Smartkey-System geöffnet werden.
(Siehe Seite 3-9.)
 Die Sitzbank bzw. das hintere Ablage-
fach kann mit dem Smart-Key-System
oder dem mechanischen Schlüssel
geöffnet werden.
 Einige Helme können wegen ihrer
Größe oder Form nicht im hinteren
Ablagefach verstaut werden.Abla gefach A
Zum Öffnen des Ablagefachs A das Zünd-
schloss auf “OPEN” stellen und dann den
“LID”-Knopf drücken.
Zum Schließen des Ablagefachs A den Ab-
lagefach-Deckel zudrücken.
A bla gefach B
Zum Öffnen des Ablagefachs B den Abla-
gefach-Deckel durch Niederdrücken ent-
riegeln und dann aufklappen. Zum Schließen des Ablagefachs B den Ab-
lagefach-Deckel in die Ausgangsstellung
drücken.
S
itz bank/hinteres A bla gefach
Sitzbank/hinteres Ablagefach über das
Zündschloss öffnenDas Zündschloss auf “OPEN” stellen und
dann den “SEAT”-Knopf drücken.
Sitzbank bzw. hinteres Ablagefach mit dem mechanischen Schlüssel öffnen1. Die Schlüsselloch-Abdeckung öffnen. 2. Den mechanischen Schlüssel in das
Sitzbankschloss stecken und dann im
Uhrzeigersinn drehen.1. Deckel
2. AblagefachZAUM1915
1 2
1. Schlüsselloch-Abdeckung
1. Sitzbankschloss
2. Aufschließen.
1
1
2
UB9YG1G0.book Page 21 Monday, October 11, 2021 1:24 PM

Funktionen der Instru mente un d Be dienun gselemente
5-22
5

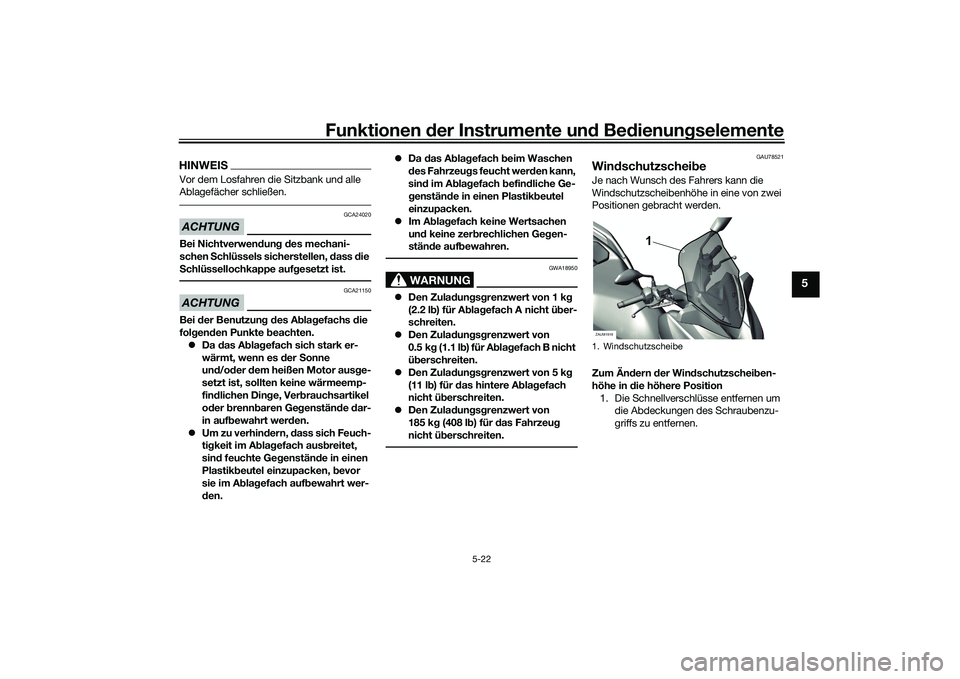

HINWEISVor dem Losfahren die Sitzbank und alle
Ablagefächer schließen.ACHTUNG
GCA24020
Bei Nichtverwen dun g d es mechani-
schen Schlüssels sicherstellen, d ass die
S chlüssellochkappe auf gesetzt ist.ACHTUNG
GCA21150
Bei der Benutzun g d es A bla gefachs die
fol gen den Punkte beachten.
 Da das A bla gefach sich stark er-
wärmt, wenn es der Sonne
un d/od er dem heißen Motor aus ge-
setzt ist, sollten keine wärmeemp-
fin dlichen Din ge, Ver brauchsartikel
o der brenn baren Ge genstän de dar-
in auf bewahrt wer den.
 Um zu verhin dern, dass sich Feuch-
ti g keit im A bla gefach aus breitet,
sin d feuchte Ge genstän de in einen
Plastik beutel einzupacken, b evor
sie im A bla gefach aufb ewahrt wer-
d en . 
Da

d as A bla gefach beim Waschen
d es Fahrzeu gs feucht wer den kann,
sin d im Ab lagefach befin dliche Ge-
g enstän de in einen Plastik beutel
einzupacken.
 Im A bla gefach keine Wertsachen
un d keine zer brechlichen Ge gen-
stän de aufb ewahren.
WARNUNG
GWA18950
Den Zula dun gsg renzwert von 1 k g
(2.2 l b) für A bla gefach A nicht ü ber-
schreiten.
 Den Zula dun gsg renzwert von
0.5 k g (1.1 l b) für A bla gefach B nicht
ü b erschreiten.
 Den Zula dun gsg renzwert von 5 k g
(11 l b) für d as hintere A bla gefach
nicht ü berschreiten.
 Den Zula dun gsg renzwert von
185 k g (408 l b) für d as Fahrzeu g
nicht ü berschreiten.
GAU78521
Win dschutzschei beJe nach Wunsch des Fahrers kann die
Windschutzscheibenhöhe in eine von zwei
Positionen gebracht werden.
Zum Än dern der Win dschutzschei ben-
höhe in die höhere Position
1. Die Schnellverschlüsse entfernen um die Abdeckungen des Schraubenzu-
griffs zu entfernen.1. WindschutzscheibeZAUM1918
1
UB9YG1G0.book Page 22 Monday, October 11, 2021 1:24 PM

Funktionen der Instru mente un d Be dienun gselemente
5-23
5
2. Die Windschutzscheibe abschrauben.
3. Die Schrauben entfernen und dann
die Schrauben in der gewünschten
Position anbringen. 4. Die Windschutzscheibe in der hohen
Position einbauen. Hierzu die Schrau-
ben einsetzen und mit dem vorge-
schriebenen Anzugsmoment festzie-
hen. WARNUNG! Eine lose
Win dschutzschei be kann Unfälle
verursachen. Achten Sie darauf, die S
chrau ben mit dem vor geschrie be-
nen Anzug smoment festzuziehen.

[GWA15511]
5. Bringen Sie die Abdeckungen des Schraubenzugriffs an und montieren
Sie die Schnellverschlüsse.
1. Schnellverschluss
2. Schraubenzugangs-Abdeckung
1. SchraubeZAUM19192
1
ZAUM1920
1
1
1. Schraube
1. Schraube
1
1
ZAUM1921ZAUM1922
1
1
1
1. SchraubeAnzu
gsmoment:
Windschutzscheibenschraube: 8 N·m (0.8 kgf·m, 5.9 lb·ft)ZAUM1923
1
UB9YG1G0.book Page 23 Monday, October 11, 2021 1:24 PM
