2022 YAMAHA XMAX 125 Betriebsanleitungen (in German)

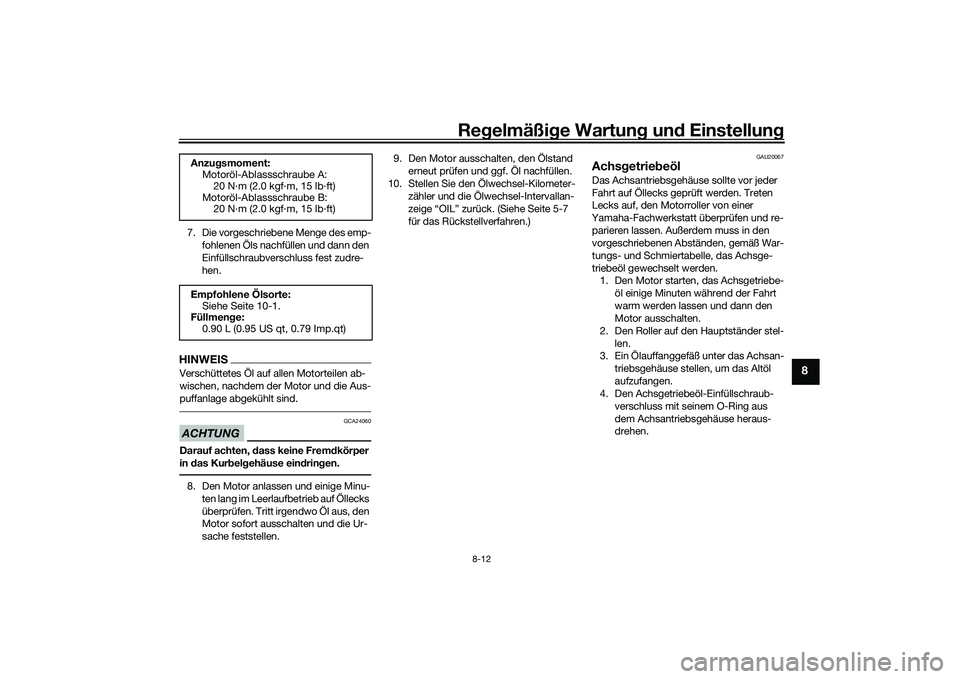

Regelmäßi ge Wartun g und Einstellun g
8-12
8
7. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.ACHTUNG
GCA24060
Darauf achten, dass keine Frem dkörper
in das Kur bel gehäuse ein drin gen.8. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen. 9. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
10. Stellen Sie den Ölwechsel-Kilometer- zähler und die Ölwechsel-Intervallan-
zeige “OIL” zurück. (Siehe Seite 5-7
für das Rückstellverfahren.)
GAU20067
Achs getrie beölDas Achsantriebsgehäuse sollte vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, den Motorroller von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß War-
tungs- und Schmiertabelle, das Achsge-
triebeöl gewechselt werden.
1. Den Motor starten, das Achsgetriebe-
öl einige Minuten während der Fahrt
warm werden lassen und dann den
Motor ausschalten.
2. Den Roller auf den Hauptständer stel- len.
3. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
4. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit seinem O-Ring aus
dem Achsantriebsgehäuse heraus-
drehen.
Anzu
gsmoment:
Motoröl-Ablassschraube A:
20 N·m (2.0 kgf·m, 15 lb·ft)
Motoröl-Ablassschraube B: 20 N·m (2.0 kgf·m, 15 lb·ft)
Empfohlene Ölsorte: Siehe Seite 10-1.
Füllmeng e:
0.90 L (0.95 US qt, 0.79 Imp.qt)
UB9YG1G0.book Page 12 Monday, October 11, 2021 1:24 PM

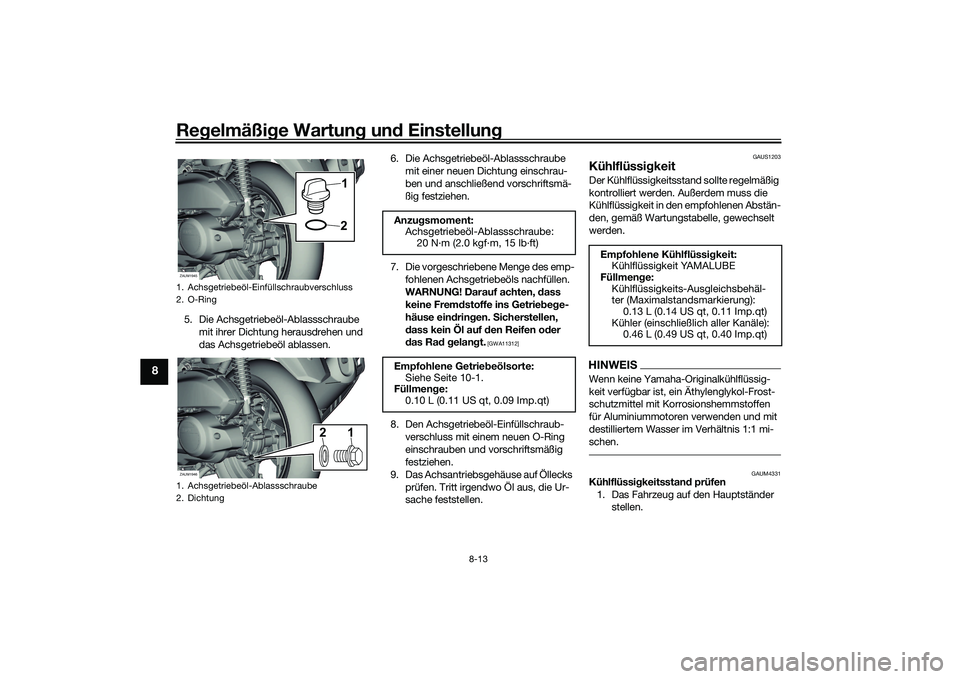

Regelmäßi ge Wartun g un d Einstellun g
8-13
8
5. Die Achsgetriebeöl-Ablassschraube
mit ihrer Dichtung herausdrehen und
das Achsgetriebeöl ablassen. 6. Die Achsgetriebeöl-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
7. Die vorgeschriebene Menge des emp- fohlenen Achsgetriebeöls nachfüllen.
WARNUNG! Darauf achten, dass
keine Frem dstoffe ins Getrie beg e-
häuse eind ringen. Sicherstellen,
d ass kein Öl auf d en Reifen oder
d as Ra d g elan gt.
[GWA11312]
8. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit einem neuen O-Ring
einschrauben und vorschriftsmäßig
festziehen.
9. Das Achsantriebsgehäuse auf Öllecks prüfen. Tritt irgendwo Öl aus, die Ur-
sache feststellen.
GAUS1203
Kühlflüssi gkeitDer Kühlflüssigkeitsstand sollte regelmäßig
kontrolliert werden. Außerdem muss die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungstabelle, gewechselt
werden.HINWEISWenn keine Yamaha-Originalkühlflüssig-
keit verfügbar ist, ein Äthylenglykol-Frost-
schutzmittel mit Korrosionshemmstoffen
für Aluminiummotoren verwenden und mit
destilliertem Wasser im Verhältnis 1:1 mi-
schen.
GAUM4331
Kühlflüssi gkeitsstan d prüfen
1. Das Fahrzeug auf den Hauptständer stellen.
1. Achsgetriebeöl-Einfüllschraubverschluss
2. O-Ring
1. Achsgetriebeöl-Ablassschraube
2. DichtungZAUM1945
1
2
ZAUM1946
12
Anzu gsmoment:
Achsgetriebeöl-Ablassschraube: 20 N·m (2.0 kgf·m, 15 lb·ft)
Empfohlene Getrie beölsorte:
Siehe Seite 10-1.
Füllmen ge:
0.10 L (0.11 US qt, 0.09 Imp.qt)
Empfohlene Kühlflüssi gkeit:
Kühlflüssigkeit YAMALUBE
Füllmen ge:
Kühlflüssigkeits-Ausgleichsbehäl-
ter (Maximalstandsmarkierung): 0.13 L (0.14 US qt, 0.11 Imp.qt)
Kühler (einschließlich aller Kanäle): 0.46 L (0.49 US qt, 0.40 Imp.qt)
UB9YG1G0.book Page 13 Monday, October 11, 2021 1:24 PM

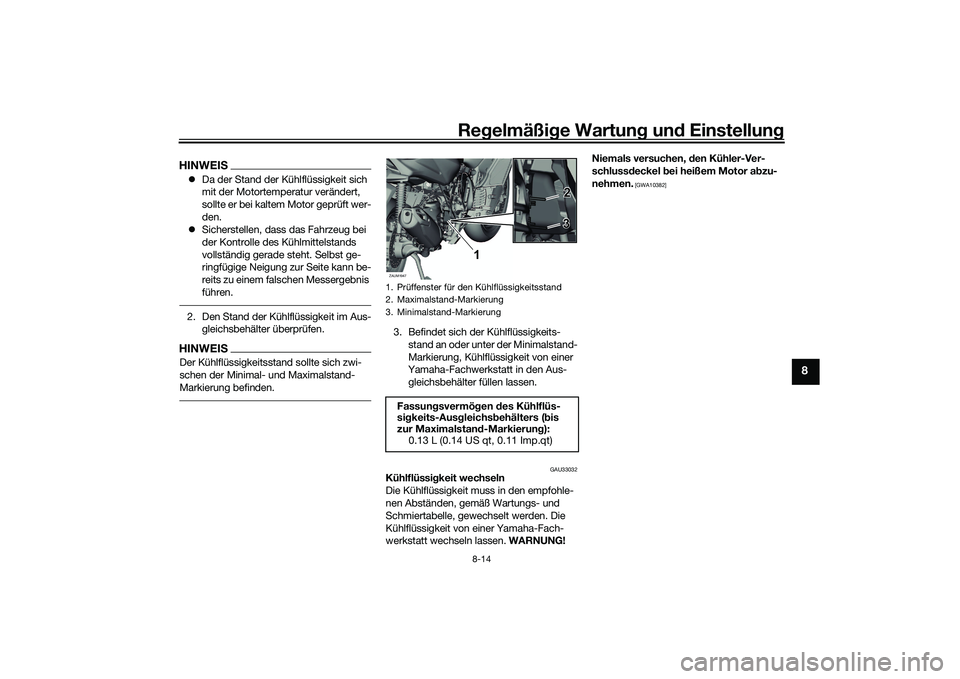

Regelmäßi ge Wartun g und Einstellun g
8-14
8
HINWEISDa der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
 Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.
3. Befindet sich der Kühlflüssigkeits-
stand an oder unter der Minimalstand-
Markierung, Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt in den Aus-
gleichsbehälter füllen lassen.
GAU33032
Kühlflüssi gkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG! Niemals versuchen,
den Kühler-Ver-
schluss deckel bei heißem Motor ab zu-
nehmen.
[GWA10382]
1. Prüffenster für den Kühlflüssigkeitsstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
Fassun gsvermö gen des Kühlflüs-
si gkeits-Aus gleichs behälters ( bis
zur Maximalstan d-Markierun g):
0.13 L (0.14 US qt, 0.11 Imp.qt)ZAUM1947
1 2 2
3 2
3
UB9YG1G0.book Page 14 Monday, October 11, 2021 1:24 PM

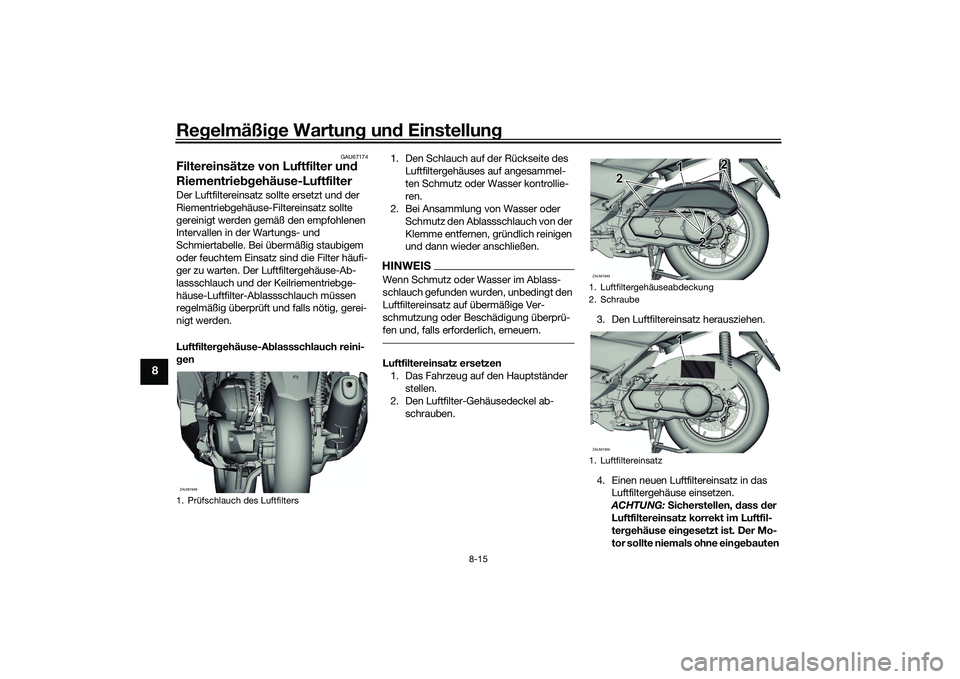

Regelmäßi ge Wartun g un d Einstellun g
8-15
8
GAU67174
Filtereinsätze von Luftfilter un d
Riementrie bgehäuse-LuftfilterDer Luftfiltereinsatz sollte ersetzt und der
Riementriebgehäuse-Filtereinsatz sollte
gereinigt werden gemäß den empfohlenen
Intervallen in der Wartungs- und
Schmiertabelle. Bei übermäßig staubigem
oder feuchtem Einsatz sind die Filter häufi-
ger zu warten. Der Luftfiltergehäuse-Ab-
lassschlauch und der Keilriementriebge-
häuse-Luftfilter-Ablassschlauch müssen
regelmäßig überprüft und falls nötig, gerei-
nigt werden.
Luftfiltergehäuse-A blassschlauch reini-
g en 1. Den Schlauch auf der Rückseite des
Luftfiltergehäuses auf angesammel-
ten Schmutz oder Wasser kontrollie-
ren.
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch von der
Klemme entfernen, gründlich reinigen
und dann wieder anschließen.
HINWEISWenn Schmutz oder Wasser im Ablass-
schlauch gefunden wurden, unbedingt den
Luftfiltereinsatz auf übermäßige Ver-
schmutzung oder Be schädigung überprü-
fen und, falls erforderlich, erneuern.Luftfiltereinsatz ersetzen 1. Das Fahrzeug auf den Hauptständer stellen.
2. Den Luftfilter-Gehäusedeckel ab-
schrauben. 3. Den Luftfiltereinsatz herausziehen.
4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG: S icherstellen, dass der
Luftfiltereinsatz korrekt im Luftfil-
ter gehäuse ein gesetzt ist. Der Mo-
tor sollte niemals ohne ein geb auten
1. Prüfschlauch des LuftfiltersZAUM1948
1 11
1. Luftfiltergehäuseabdeckung
2. Schraube
1. LuftfiltereinsatzZAUM1949
2 2 1
2
22 1
2
2
ZAUM1950
1 11
UB9YG1G0.book Page 15 Monday, October 11, 2021 1:24 PM

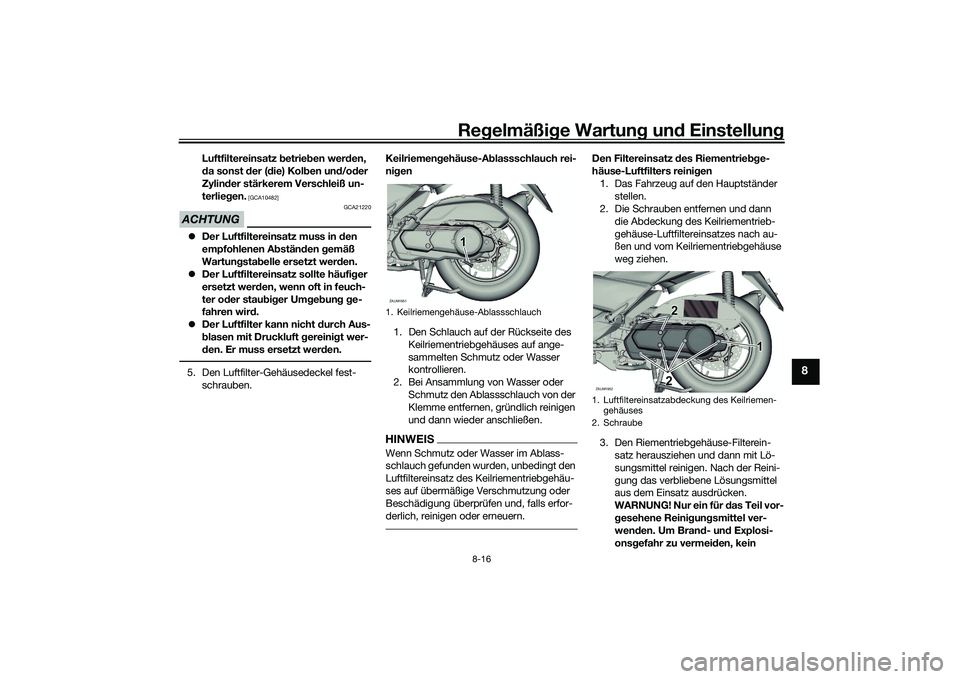

Regelmäßi ge Wartun g und Einstellun g
8-16
8
Luftfiltereinsatz b etrieben wer den,
d a sonst der ( die) Kol ben un d/od er
Zylin der stärkerem Verschleiß un-
terlie gen.
[GCA10482]
ACHTUNG
GCA21220
 Der Luftfiltereinsatz muss in den
empfohlenen A bstän den gemäß
Wartun gsta belle ersetzt wer den.
 Der Luftfiltereinsatz sollte häufi ger
ersetzt wer den, wenn oft in feuch-
ter o der stau big er Umg eb un g g e-
fahren wir d.
 Der Luftfilter kann nicht durch Aus-
b lasen mit Druckluft g ereinigt wer-
d en. Er muss ersetzt wer den.5. Den Luftfilter-Gehäusedeckel fest-
schrauben. Keilriemen
gehäuse-A blassschlauch rei-
ni gen
1. Den Schlauch auf der Rückseite des Keilriementriebgehäuses auf ange-
sammelten Schmutz oder Wasser
kontrollieren.
2. Bei Ansammlung von Wasser oder Schmutz den Ablassschlauch von der
Klemme entfernen, gründlich reinigen
und dann wieder anschließen.
HINWEISWenn Schmutz oder Wasser im Ablass-
schlauch gefunden wurden, unbedingt den
Luftfiltereinsatz des Keilriementriebgehäu-
ses auf übermäßige Verschmutzung oder
Beschädigung überprüfen und, falls erfor-
derlich, reinigen oder erneuern.
Den Filtereinsatz d es Riementriebge-
häuse-Luftfilters reini gen
1. Das Fahrzeug auf den Hauptständer stellen.
2. Die Schrauben entfernen und dann
die Abdeckung des Keilriementrieb-
gehäuse-Luftfiltereinsatzes nach au-
ßen und vom Keilriementriebgehäuse
weg ziehen.
3. Den Riementriebgehäuse-Filterein- satz herausziehen und dann mit Lö-
sungsmittel reinigen. Nach der Reini-
gung das verbliebene Lösungsmittel
aus dem Einsatz ausdrücken.
WARNUNG! Nur ein für das Teil vor-
g esehene Reini gun gsmittel ver-
wen den. Um Bran d- un d Explosi-
ons gefahr zu vermei den, kein
1. Keilriemengehäuse-AblassschlauchZAUM1951
1 11
1. Luftfiltereinsatzabdeckung des Keilriemen-
gehäuses
2. SchraubeZAUM1952
1 1
21
2
2
2
UB9YG1G0.book Page 16 Monday, October 11, 2021 1:24 PM

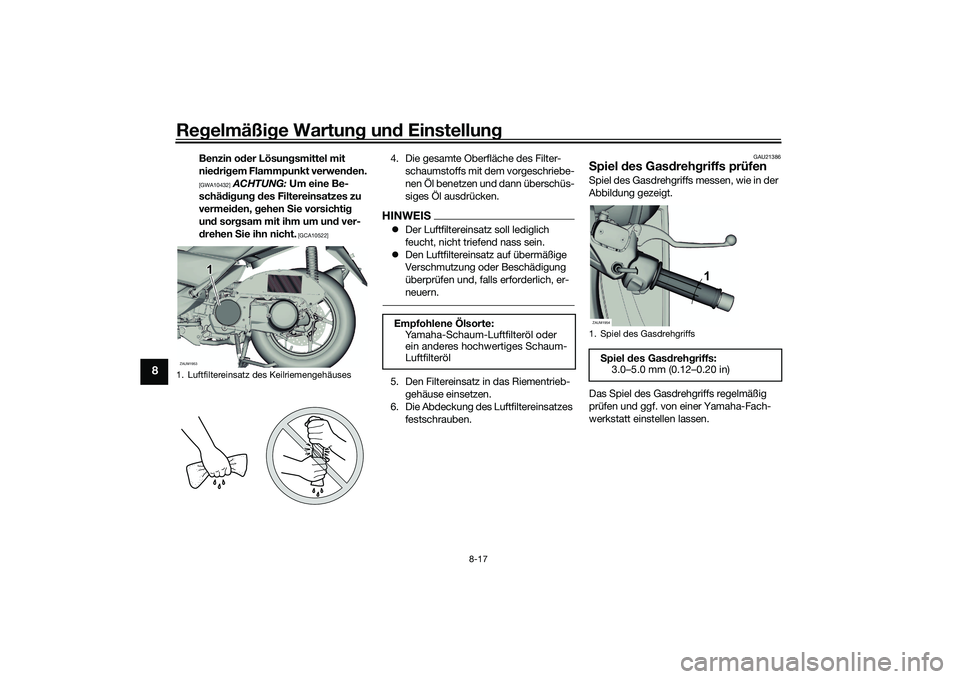

Regelmäßi ge Wartun g un d Einstellun g
8-17
8
Benzin oder Lösungsmittel mit
nie dri gem Flammpunkt verwen den.

[GWA10432]
ACHTUNG: Um eine Be-
schä dig ung d es Filtereinsatzes zu
vermei den, gehen Sie vorsichti g
un d sor gsam mit ihm um un d ver-
d rehen Sie ihn nicht.
[GCA10522]
4. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.HINWEISDer Luftfiltereinsatz soll lediglich
feucht, nicht triefend nass sein.
 Den Luftfiltereinsatz auf übermäßige
Verschmutzung oder Beschädigung
überprüfen und, falls erforderlich, er-
neuern.5. Den Filtereinsatz in das Riementrieb-
gehäuse einsetzen.
6. Die Abdeckung des Luftfiltereinsatzes festschrauben.
GAU21386
Spiel des Gas dreh griffs prüfenSpiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
1. Luftfiltereinsatz des KeilriemengehäusesZAUM1953
1 11
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges Schaum-
Luftfilteröl
1. Spiel des GasdrehgriffsSpiel des Gas dreh griffs:
3.0–5.0 mm (0.12–0.20 in)ZAUM1954
1
UB9YG1G0.book Page 17 Monday, October 11, 2021 1:24 PM

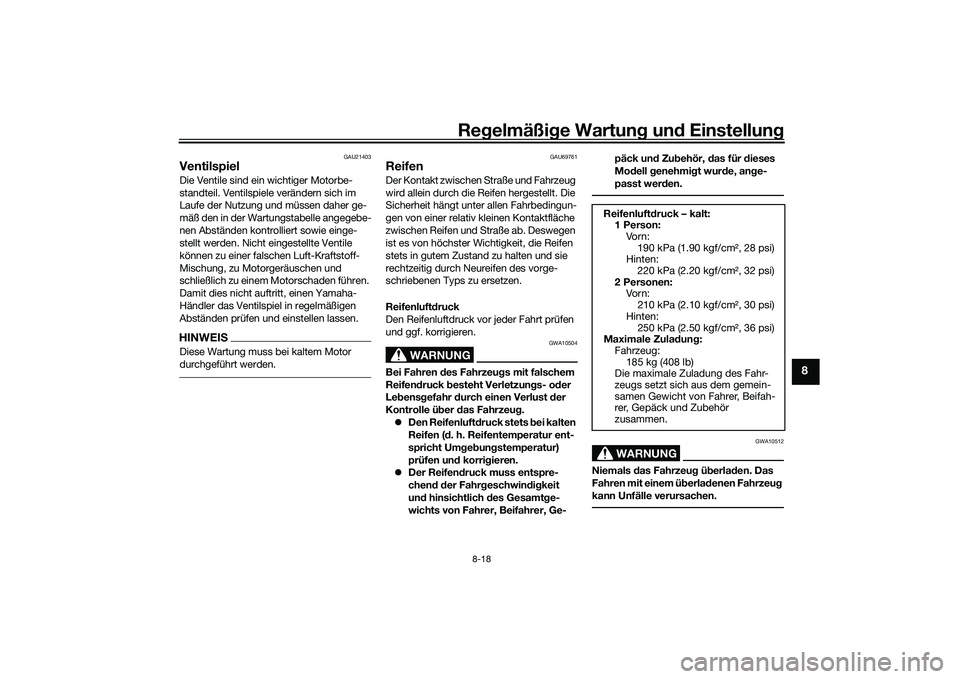

Regelmäßi ge Wartun g und Einstellun g
8-18
8
GAU21403
VentilspielDie Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.HINWEISDiese Wartung muss bei kaltem Motor
durchgeführt werden.
GAU69761
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb un gstemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
un d hinsichtlich des Gesamt ge-
wichts von Fahrer, Beifahrer, Ge- päck un
d Zu behör, das für dieses
Mo dell genehmi gt wur de, an ge-
passt wer den.
WARNUNG
GWA10512
Niemals das Fahrzeu g ü berla den. Das
Fahren mit einem üb erladenen Fahrzeu g
kann Unfälle verursachen.
Reifenluft druck – kalt:
1 Person: Vo r n :
190 kPa (1.90 kgf/cm2, 28 psi)
Hinten: 220 kPa (2.20 kgf/cm2, 32 psi)
2 Personen: Vo r n :210 kPa (2.10 kgf/cm2, 30 psi)
Hinten: 250 kPa (2.50 kgf/cm2, 36 psi)
Maximale Zula dun g:
Fahrzeug: 185 kg (408 lb)
Die maximale Zuladung des Fahr-
zeugs setzt sich aus dem gemein-
samen Gewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
zusammen.
UB9YG1G0.book Page 18 Monday, October 11, 2021 1:24 PM

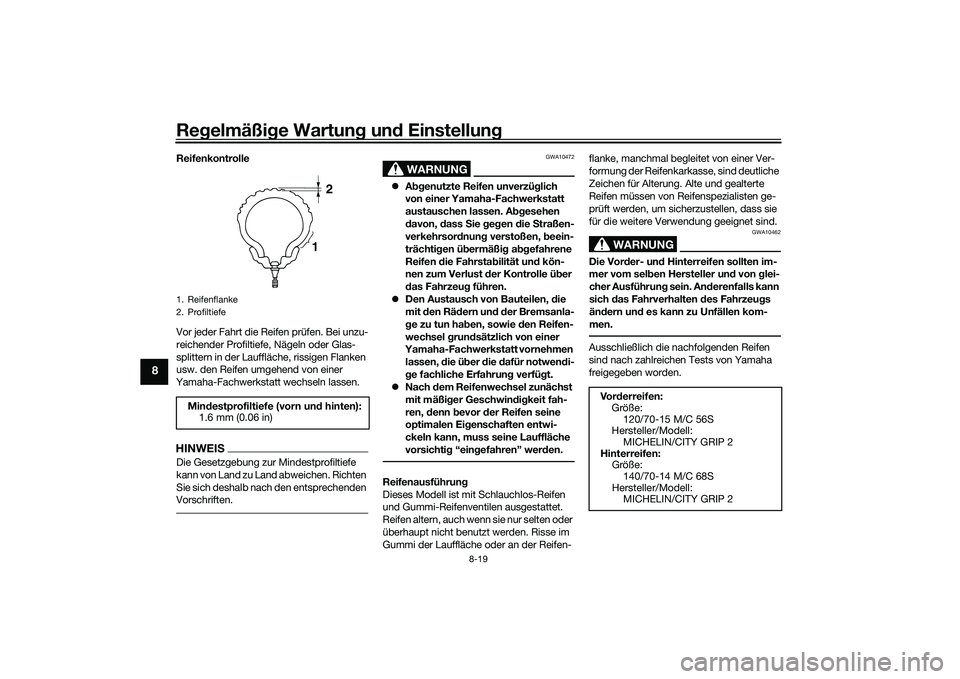

Regelmäßi ge Wartun g un d Einstellun g
8-19
8
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
 Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. A bgesehen
d avon, dass Sie geg en die Straßen-
verkehrsor dnun g verstoßen, b eein-
trächti gen ü bermäßi g a bgefahrene
Reifen die Fahrsta bilität un d kön-
nen zum Verlust der Kontrolle ü ber
d as Fahrzeu g führen.
 Den Austausch von Bauteilen, d ie
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie d en Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die dafür notwen di-
g e fachliche Erfahrun g verfü gt.
 Nach dem Reifenwechsel zunächst
mi t

mäßi ger Geschwin dig keit fah-
ren, denn bevor der Reifen seine
optimalen Ei genschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichti g “ein gefahren” wer den.
Reifenausführun g
Dieses Modell ist mit Schlauchlos-Reifen
und Gummi-Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen- flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10462
Die Vor
der- un d Hinterreifen sollten im-
mer vom sel ben Hersteller un d von glei-
cher Ausführun g sein. An derenfalls kann
sich das Fahrverhalten des Fahrzeu gs
än dern un d es kann zu Unfällen kom-
men.Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
1. Reifenflanke
2. ProfiltiefeMin destprofiltiefe (vorn un d hinten):
1.6 mm (0.06 in)
1 2
Vo r
derreifen:
Größe:
120/70-15 M/C 56S
Hersteller/Modell: MICHELIN/CITY GRIP 2
Hinterreifen: Größe:140/70-14 M/C 68S
Hersteller/Modell: MICHELIN/CITY GRIP 2
UB9YG1G0.book Page 19 Monday, October 11, 2021 1:24 PM
