Page 89 of 108

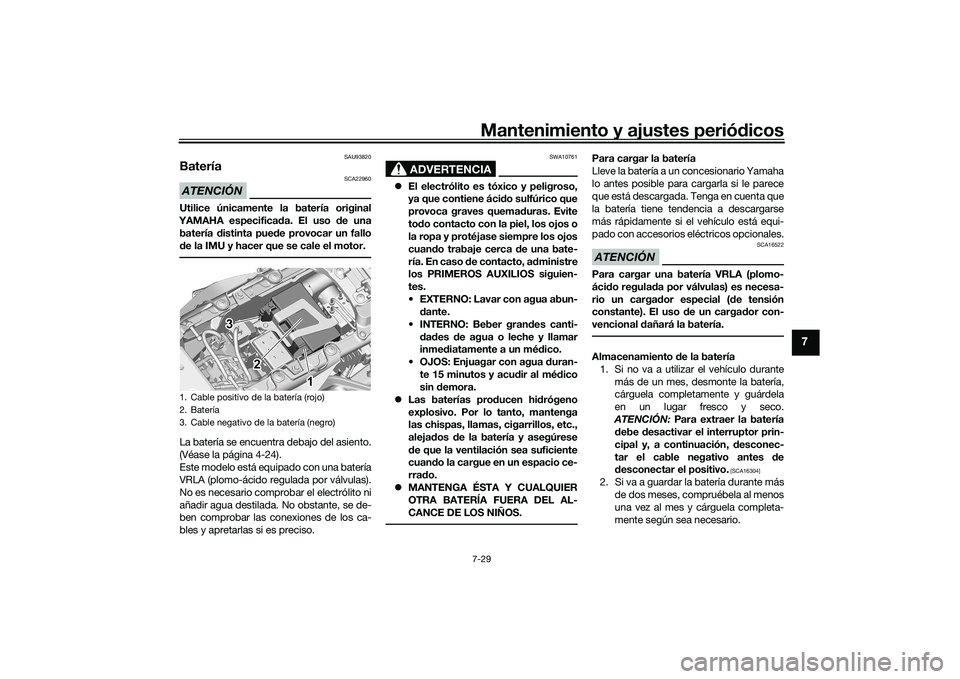

Mantenimiento y ajustes periódicos7-29
7
SAU93820
BateríaATENCIÓN
SCA22960
Utilice únicamente la batería original
YAMAHA especificada. El uso de una batería distinta puede provocar un fallo
de la IMU y hacer que se cale el motor. La batería se encuentra debajo del asiento.
(Véase la página 4-24).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761
El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
• EXTERNO: Lavar con agua abun- dante.
• INTERNO: Beber grandes canti- dades de agua o leche y llamar
inmediatamente a un médico.
• OJOS: Enjuagar con agua duran- te 15 minutos y acudir al médico
sin demora.
Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
ácido regulada por válvulas) es necesa-
rio un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería.Almacenamiento de la batería 1. Si no va a utilizar el vehículo durante más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
debe desactivar el interruptor prin-
cipal y, a continuación, desconec-
tar el cable negativo antes de
desconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
1. Cable positivo de la batería (rojo)
2. Batería
3. Cable negativo de la batería (negro)
3 3
2 1
3
2 1
UB7NS1S0.book Page 29 Thursday, August 26, 2021 1:23 PM
Page 90 of 108

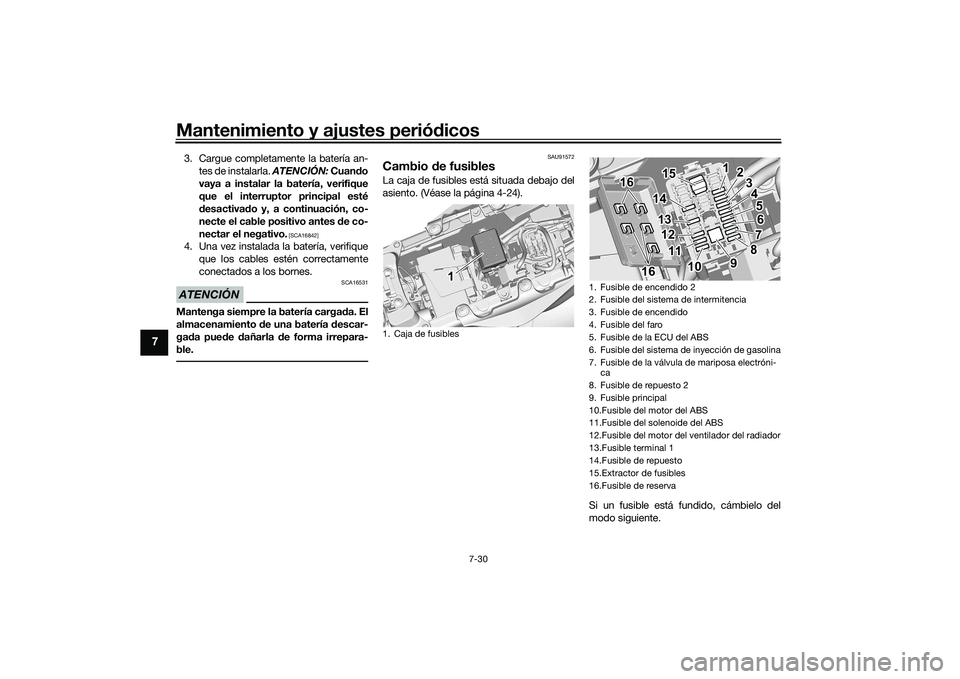

Mantenimiento y ajustes periódicos
7-30
7
3. Cargue completamente la batería an-tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
desactivado y, a continuación, co-
necte el cable positivo antes de co-
nectar el negativo.
[SCA16842]
4. Una vez instalada la batería, verifique que los cables estén correctamente
conectados a los bornes.ATENCIÓN
SCA16531
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-
ble.
SAU91572
Cambio de fusiblesLa caja de fusibles está situada debajo del
asiento. (Véase la página 4-24).
Si un fusible está fundido, cámbielo del
modo siguiente.1. Caja de fusibles
111
1. Fusible de encendido 2
2. Fusible del sistema de intermitencia
3. Fusible de encendido
4. Fusible del faro
5. Fusible de la ECU del ABS
6. Fusible del sistema de inyección de gasolina
7. Fusible de la válvula de mariposa electróni-ca
8. Fusible de repuesto 2
9. Fusible principal
10.Fusible del motor del ABS
11.Fusible del solenoide del ABS
12.Fusible del motor del ventilador del radiador
13.Fusible terminal 1
14.Fusible de repuesto
15.Extractor de fusibles
16.Fusible de reserva
1 1 2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
9
10 10
11 11
12 12
13 13
14 14
16 16
16 16 9
10
11
12
13
14
16
1615 15 15
UB7NS1S0.book Page 30 Thursday, August 26, 2021 1:23 PM
Page 91 of 108

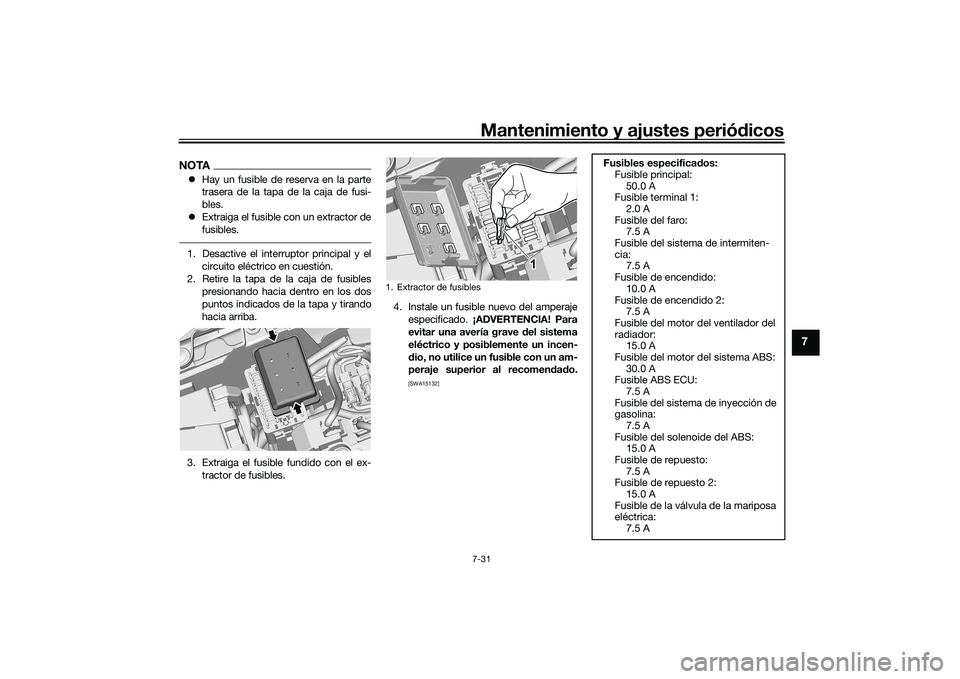

Mantenimiento y ajustes periódicos7-31
7
NOTAHay un fusible de reserva en la parte
trasera de la tapa de la caja de fusi-
bles.
Extraiga el fusible con un extractor de
fusibles.1. Desactive el interruptor principal y el
circuito eléctrico en cuestión.
2. Retire la tapa de la caja de fusibles presionando hacia dentro en los dos
puntos indicados de la tapa y tirando
hacia arriba.
3. Extraiga el fusible fundido con el ex- tractor de fusibles. 4. Instale un fusible nuevo del amperaje
especificado. ¡ADVERTENCIA! Para
evitar una avería grave del sistema
eléctrico y posiblemente un incen-
dio, no utilice un fusible con un am-
peraje superior al recomendado.
[SWA15132]
1. Extractor de fusibles
1 1 1
Fusibles especificados: Fusible principal:
50.0 A
Fusible terminal 1: 2.0 A
Fusible del faro: 7.5 A
Fusible del sistema de intermiten-
cia: 7.5 A
Fusible de encendido:
10.0 A
Fusible de encendido 2: 7.5 A
Fusible del motor del ventilador del
radiador: 15.0 A
Fusible del motor del sistema ABS: 30.0 A
Fusible ABS ECU:
7.5 A
Fusible del sistema de inyección de
gasolina:
7.5 A
Fusible del solenoide del ABS: 15.0 A
Fusible de repuesto: 7.5 A
Fusible de repuesto 2:
15.0 A
Fusible de la válvula de la mariposa
eléctrica:
7.5 A
UB7NS1S0.book Page 31 Thursday, August 26, 2021 1:23 PM
Page 92 of 108

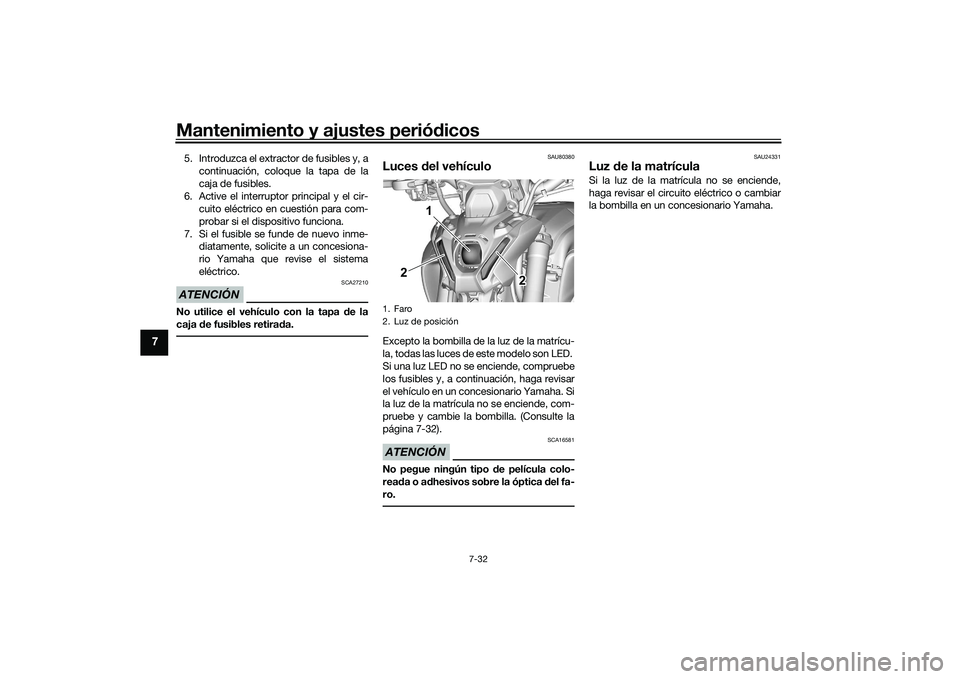

Mantenimiento y ajustes periódicos
7-32
7
5. Introduzca el extractor de fusibles y, acontinuación, coloque la tapa de la
caja de fusibles.
6. Active el interruptor principal y el cir- cuito eléctrico en cuestión para com-
probar si el dispositivo funciona.
7. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.ATENCIÓN
SCA27210
No utilice el vehículo con la tapa de la
caja de fusibles retirada.
SAU80380
Luces del vehículoExcepto la bombilla de la luz de la matrícu-
la, todas las luces de este modelo son LED.
Si una luz LED no se enciende, compruebe
los fusibles y, a continuación, haga revisar
el vehículo en un concesionario Yamaha. Si
la luz de la matrícula no se enciende, com-
pruebe y cambie la bombilla. (Consulte la
página 7-32).ATENCIÓN
SCA16581
No pegue ningún tipo de película colo-
reada o adhesivos sobre la óptica del fa-
ro.
SAU24331
Luz de la matrículaSi la luz de la matrícula no se enciende,
haga revisar el circuito eléctrico o cambiar
la bombilla en un concesionario Yamaha.
1. Faro
2. Luz de posición
2 2 2
2 1
UB7NS1S0.book Page 32 Thursday, August 26, 2021 1:23 PM
Page 93 of 108

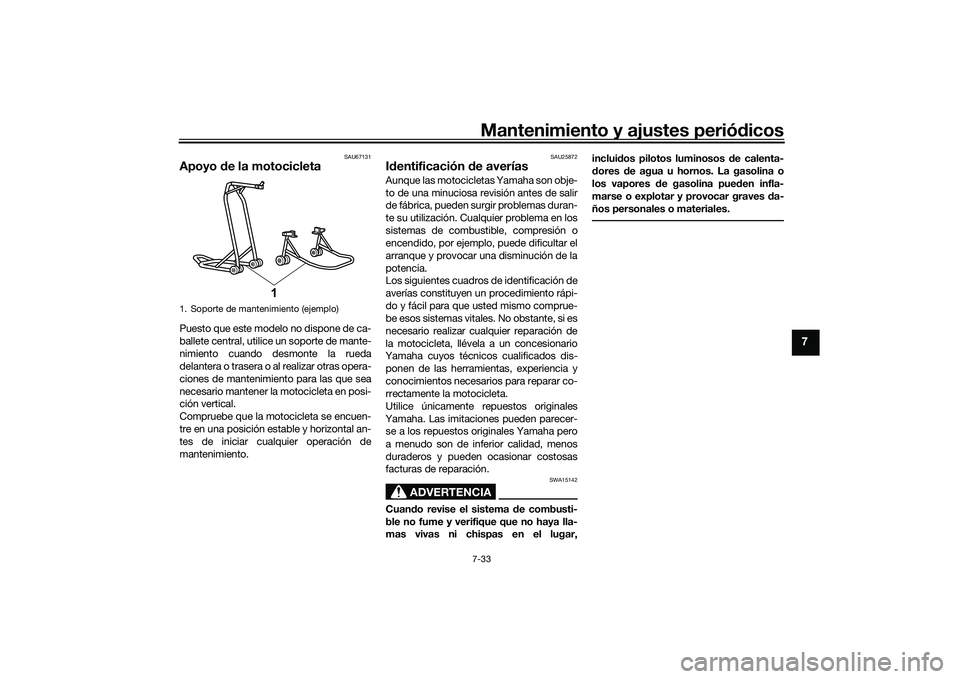

Mantenimiento y ajustes periódicos7-33
7
SAU67131
Apoyo de la motocicletaPuesto que este modelo no dispone de ca-
ballete central, utilice un soporte de mante-
nimiento cuando desmonte la rueda
delantera o trasera o al realizar otras opera-
ciones de mantenimiento para las que sea
necesario mantener la motocicleta en posi-
ción vertical.
Compruebe que la motocicleta se encuen-
tre en una posición estable y horizontal an-
tes de iniciar cualquier operación de
mantenimiento.
SAU25872
Identificación de averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para reparar co-
rrectamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
1. Soporte de mantenimiento (ejemplo)
1
UB7NS1S0.book Page 33 Thursday, August 26, 2021 1:23 PM
Page 94 of 108

Mantenimiento y ajustes periódicos
7-34
7
SAU86350
Cuadro de identificación de averías
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Intente arrancar el motor.4. Compresión
Hay compresión.
No hay compresión.
Haga revisar el vehículo en un concesionario Yamaha.El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos o cambie la o las bujías. Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
SecosHúmedos
Intente arrancar el motor.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cárguela según sea necesario.
UB7NS1S0.book Page 34 Thursday, August 26, 2021 1:23 PM
Page 95 of 108

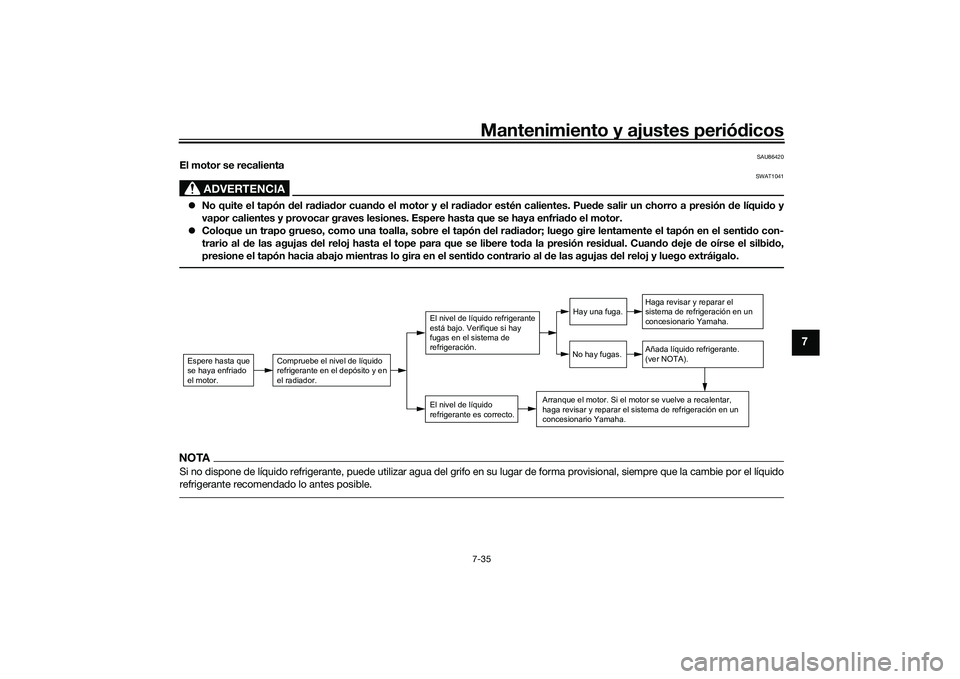

Mantenimiento y ajustes periódicos7-35
7
SAU86420
El motor se recalienta
ADVERTENCIA
SWAT1041
No quite el tapón del radiador cuando el motor y el radiador estén calientes. Pued e salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido con-
trario al de las agujas del reloj hasta el tope para que se li bere toda la presión residual. Cuando deje de oírse el silbido,
presione el tapón hacia abajo mientras lo gira en el sent ido contrario al de las agujas del reloj y luego extráigalo.NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie po r el líquido
refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si hay
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración en un
concesionario Yamaha.
Añada líquido refrigerante.
(ver NOTA).
Arranque el motor. Si el motor se vuelve a recalentar,
haga revisar y reparar el sistema de refrigeración en un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
UB7NS1S0.book Page 35 Thursday, August 26, 2021 1:23 PM
Page 96 of 108

Cuidados y almacenamiento de la motocicleta
8-1
8
SAU37834
Precaución relativa al color mateATENCIÓN
SCA15193
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o
dañará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU83443
CuidadosUna limpieza frecuente y completa del ve-
hículo no solo mejorará el aspecto de este,
sino que, además, aumentará sus presta-
ciones globales y prolongará la vida útil de
muchos de sus componentes. Asimismo,
el lavado, la limpieza y el pulido represen-
tan una ocasión de revisar el estado del ve-
hículo con más frecuencia. Se debe lavar el
vehículo después de utilizarlo con lluvia o
cerca del mar, ya que la sal es corrosiva
para los metales.NOTA Las carreteras en lugares donde se
producen fuertes nevadas pueden ha-
berse rociado con sal para eliminar el
hielo. La sal puede mantenerse sobre
la calzada hasta bien entrada la pri-
mavera, por lo que es necesario lavar
los bajos y las piezas del bastidor des-
pués de utilizar el vehículo en esos lu-
gares.
Los productos de cuidado y manteni-
miento originales Yamaha se venden
bajo la marca YAMALUBE en muchos
países del mundo.
Solicite a su concesionario Yamaha
más consejos de limpieza.
ATENCIÓN
SCA26280
Una limpieza inadecuada puede dañar la
estética y la mecánica. No utilizar:
sistemas de lavado a alta presión o
de chorro de vapor. Una presión de
agua excesiva puede provocar que
el agua se filtre y deteriore los coji-
netes de rueda, los frenos, las jun-
tas de la caja de cambios y los
dispositivos eléctricos. Evite la apli-
cación de detergentes a alta pre-
sión como ocurre en los sistemas
de lavado de automóviles que fun-
cionan con monedas.
productos químicos fuertes tales
como limpiadores de llantas con
ácido, especialmente en ruedas de
radios o de magnesio.
productos químicos fuertes tales
como compuestos abrasivos o cera
en piezas con acabado mate. Los
cepillos pueden rayar y dañar los
acabados mate; utilice únicamente
una esponja blanda o una toalla.
toallas, esponjas o cepillos conta-
minados con productos de limpieza
abrasivos o productos químicos
UB7NS1S0.book Page 1 Thursday, August 26, 2021 1:23 PM
