Mantenimiento y ajustes periódicos7-13
7
SAU85450
Por qué YamalubeEl aceite YAMALUBE es un producto origi-
nal YAMAHA nacido de la pasión y la con-
vicción de los ingenieros de que el aceite
de motor es un importante componente lí-
quido del motor. Formamos equipos de es-
pecialistas en los campos de la ingeniería
mecánica, la química, la electrónica y las
pruebas en pista para que desarrollen el
motor y el aceite que dicho motor utilizará.
Los aceites Yamalube aprovechan al máxi-
mo las cualidades del aceite base y lo mez-
clan con el equilibrio ideal de aditivos para
que el producto final cumpla nuestros nive-
les de prestaciones. De este modo, los
aceites minerales, semisintéticos y sintéti-
cos Yamalube tienen su propio carácter y
valor distintivos. La experiencia acumulada
por Yamaha a lo largo de muchos años de
investigación y desarrollo en materia de
aceite desde la década de 1960 contribuye
a hacer de Yamalube la mejor elección para
su motor Yamaha.
SAUS1203
Líquido refrigeranteEl nivel de líquido refrigerante se debe
comprobar con regularidad. Además, debe
cambiar el líquido refrigerante según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico.NOTASi no dispone de líquido refrigerante origi-
nal Yamaha, utilice un anticongelante al eti-
leno glicol con inhibidores de corrosión
para motores de aluminio, mezclado con
agua destilada en una proporción de 1:1.
SAU20097
Para comprobar el nivel de líquido refri-
gerante
Dado que el nivel de líquido refrigerante va-
ría con la temperatura del motor, se debe
comprobar con el motor frío.1. Estacione el vehículo sobre una su-
perficie horizontal.
2. Con el vehículo en posición vertical, observe el nivel de líquido refrigerante
en el depósito.
3. Si el líquido refrigerante se encuentra en la marca de nivel mínimo o por de-
b a jo d e l a m i sm a , e x t r ai g a el t a pó n de l
depósito de líquido refrigerante.
¡ADVERTENCIA! Quite solamente el
tapón del depósito de líquido refri-
gerante. No quite nunca el tapón
del radiador cuando el motor esté
caliente.
[SWA15162]
Líquido refrigerante recomendado: Líquido refrigerante YAMALUBE
Cantidad de líquido refrigerante:
Depósito de líquido refrigerante
(marca de nivel máximo):0.28 L (0.30 US qt, 0.25 Imp.qt)
Radiador (incluidos todos los pa-
sos): 1.72 L (1.82 US qt, 1.51 Imp.qt)
1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
1 1 1
2
3 2
3
UB7NS1S0.book Page 13 Thursday, August 26, 2021 1:23 PM

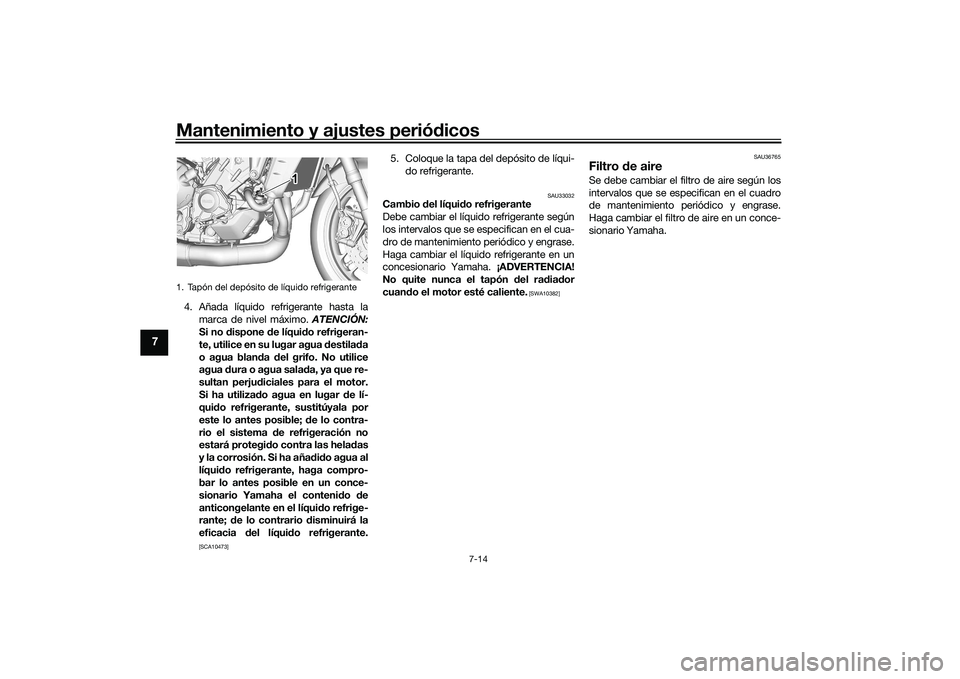

Mantenimiento y ajustes periódicos
7-14
7
4. Añada líquido refrigerante hasta lamarca de nivel máximo. ATENCIÓN:
Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión. Si ha añadido agua al
líquido refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el contenido de
anticongelante en el líquido refrige-
rante; de lo contrario disminuirá la
eficacia del líquido refrigerante.
[SCA10473]
5. Coloque la tapa del depósito de líqui-
do refrigerante.
SAU33032
Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del radiador
cuando el motor esté caliente.
[SWA10382] SAU36765
Filtro de aireSe debe cambiar el filtro de aire según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
Haga cambiar el filtro de aire en un conce-
sionario Yamaha.
1. Tapón del depósito de líquido refrigerante
1 1 1
UB7NS1S0.book Page 14 Thursday, August 26, 2021 1:23 PM

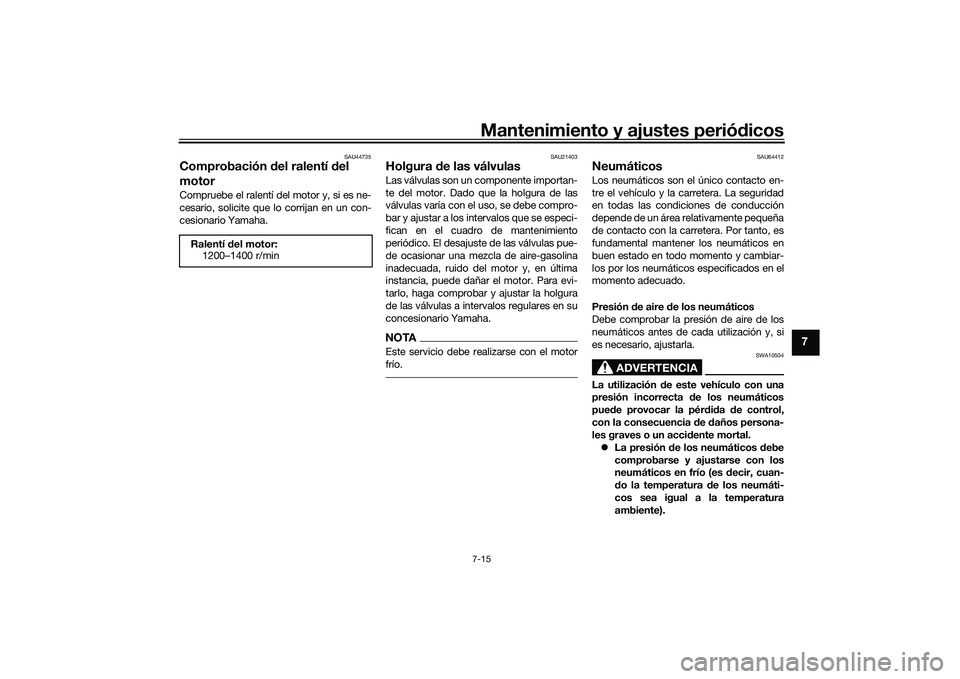

Mantenimiento y ajustes periódicos7-15
7
SAU44735
Comprobación del ralentí del
motorCompruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un con-
cesionario Yamaha.
SAU21403
Holgura de las válvulasLas válvulas son un componente importan-
te del motor. Dado que la holgura de las
válvulas varía con el uso, se debe compro-
bar y ajustar a los intervalos que se especi-
fican en el cuadro de mantenimiento
periódico. El desajuste de las válvulas pue-
de ocasionar una mezcla de aire-gasolina
inadecuada, ruido del motor y, en última
instancia, puede dañar el motor. Para evi-
tarlo, haga comprobar y ajustar la holgura
de las válvulas a intervalos regulares en su
concesionario Yamaha.NOTAEste servicio debe realizarse con el motor
frío.
SAU64412
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal. La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
Ralentí del motor:
1200–1400 r/min
UB7NS1S0.book Page 15 Thursday, August 26, 2021 1:23 PM

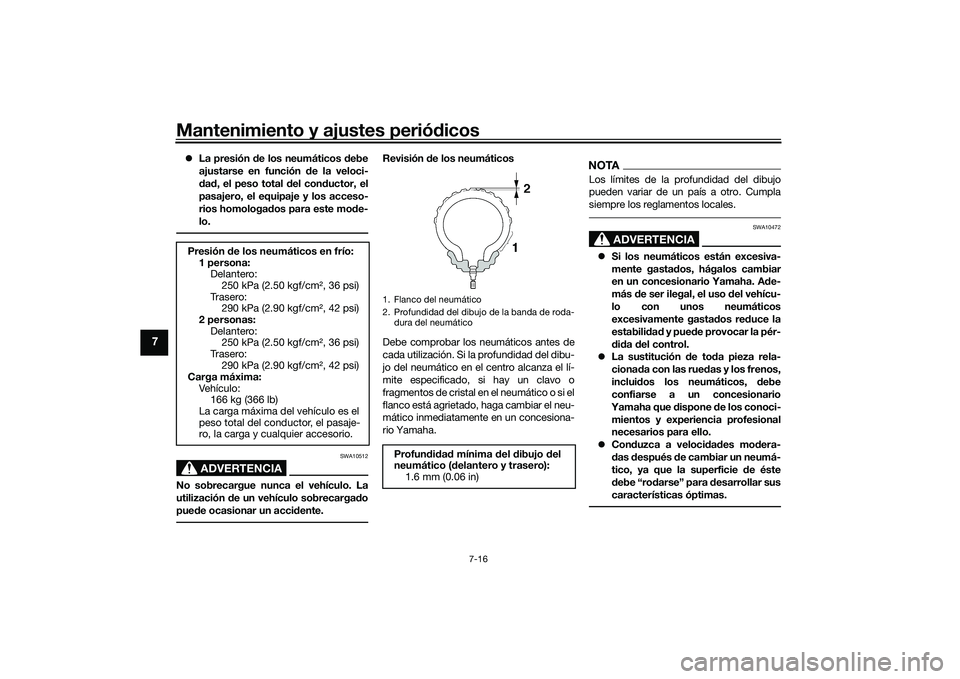

Mantenimiento y ajustes periódicos
7-16
7
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
 La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
 Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar sus
características óptimas.
Presión de los neumáticos en frío:
1 persona:Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
2 personas: Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima:
Ve h í c u l o :166 kg (366 lb)
La carga máxima del vehículo es el
peso total del conductor, el pasaje-
ro, la carga y cualquier accesorio.
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):1.6 mm (0.06 in)
UB7NS1S0.book Page 16 Thursday, August 26, 2021 1:23 PM

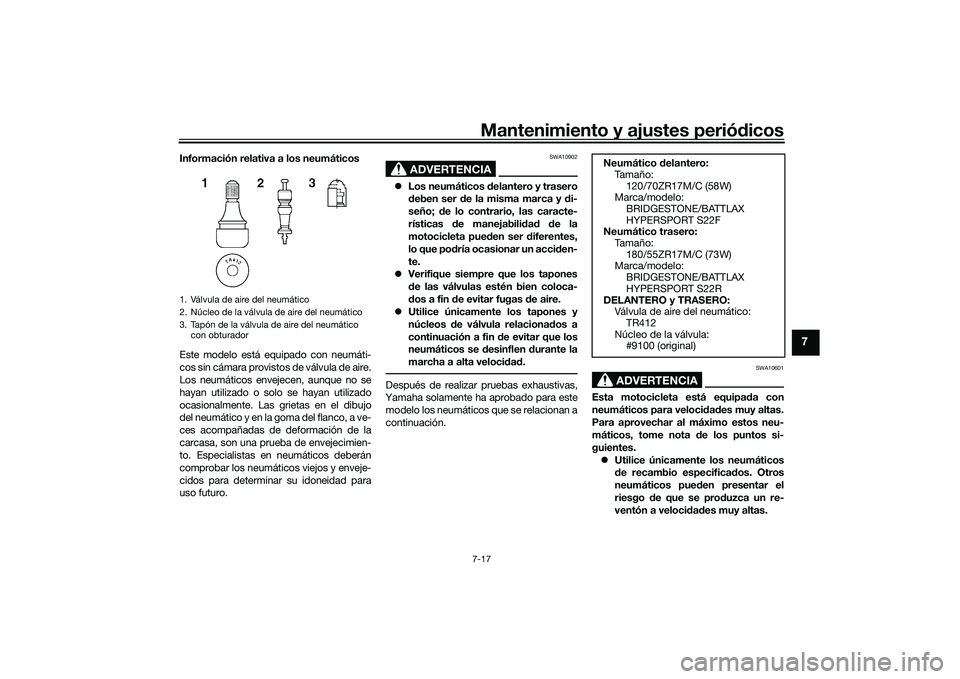

Mantenimiento y ajustes periódicos7-17
7
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10902
Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabilidad de la
motocicleta pueden ser diferentes,
lo que podría ocasionar un acciden-
te.
 Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.
 Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante la
marcha a alta velocidad.Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.
ADVERTENCIA
SWA10601
Esta motocicleta está equipada con
neumáticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.
 Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
Neumático delantero:Ta m a ñ o :
120/70ZR17M/C (58W)
Marca/modelo: BRIDGESTONE/BATTLAX
HYPERSPORT S22F
Neumático trasero: Ta m a ñ o :
180/55ZR17M/C (73W)
Marca/modelo: BRIDGESTONE/BATTLAX
HYPERSPORT S22R
DELANTERO y TRASERO: Válvula de aire del neumático:
TR412
Núcleo de la válvula: #9100 (original)
UB7NS1S0.book Page 17 Thursday, August 26, 2021 1:23 PM

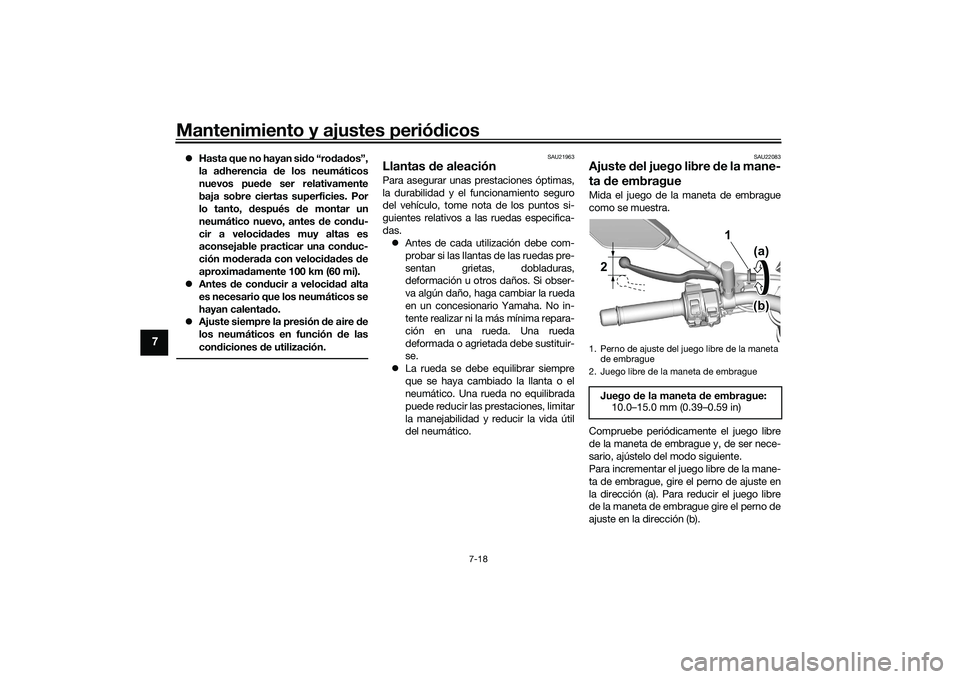

Mantenimiento y ajustes periódicos
7-18
7
Hasta que no hayan sido “rodados”,
la adherencia de los neumáticos
nuevos puede ser relativamente
baja sobre ciertas superficies. Por
lo tanto, después de montar un
neumático nuevo, antes de condu-
cir a velocidades muy altas es
aconsejable practicar una conduc-
ción moderada con velocidades de
aproximadamente 100 km (60 mi).
 Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.
 Ajuste siempre la presión de aire de
los neumáticos en función de las
condiciones de utilización.
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
 La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
SAU22083
Ajuste del juego libre de la mane-
ta de embragueMida el juego de la maneta de embrague
como se muestra.
Compruebe periódicamente el juego libre
de la maneta de embrague y, de ser nece-
sario, ajústelo del modo siguiente.
Para incrementar el ju ego libre de la mane-
ta de embrague, gire el perno de ajuste en
la dirección (a). Para reducir el juego libre
de la maneta de embrague gire el perno de
ajuste en la dirección (b).1. Perno de ajuste del juego libre de la maneta de embrague
2. Juego libre de la maneta de embragueJuego de la maneta de embrague: 10.0–15.0 mm (0.39–0.59 in)
1
2
(a)(b)
UB7NS1S0.book Page 18 Thursday, August 26, 2021 1:23 PM

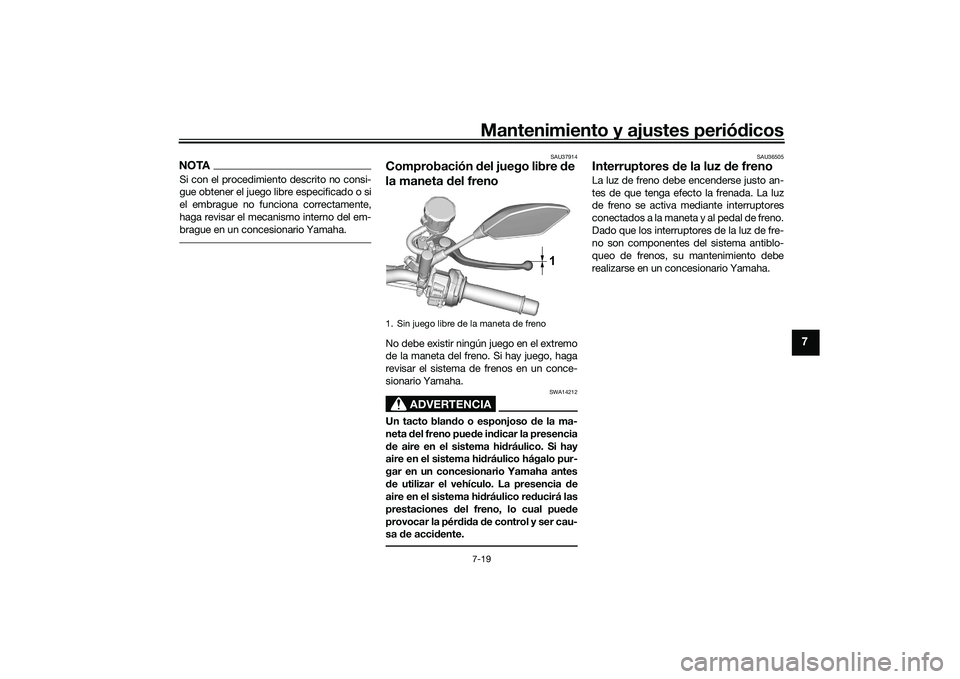

Mantenimiento y ajustes periódicos7-19
7
NOTASi con el procedimiento descrito no consi-
gue obtener el juego libre especificado o si
el embrague no funciona correctamente,
haga revisar el mecanismo interno del em-
brague en un concesionario Yamaha.
SAU37914
Comprobación del juego libre de
la maneta del frenoNo debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un conce-
sionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blando o esponjoso de la ma-
neta del freno puede indicar la presencia
de aire en el sistema hidráulico. Si hay
aire en el sistema hidráulico hágalo pur-
gar en un concesionario Yamaha antes
de utilizar el vehículo. La presencia de
aire en el sistema hidráulico reducirá las
prestaciones del freno, lo cual puede
provocar la pérdida de control y ser cau-
sa de accidente.
SAU36505
Interruptores de la luz de freno La luz de freno debe encenderse justo an-
tes de que tenga efecto la frenada. La luz
de freno se activa mediante interruptores
conectados a la maneta y al pedal de freno.
Dado que los interruptores de la luz de fre-
no son componentes del sistema antiblo-
queo de frenos, su mantenimiento debe
realizarse en un concesionario Yamaha.
1. Sin juego libre de la maneta de freno
1
UB7NS1S0.book Page 19 Thursday, August 26, 2021 1:23 PM

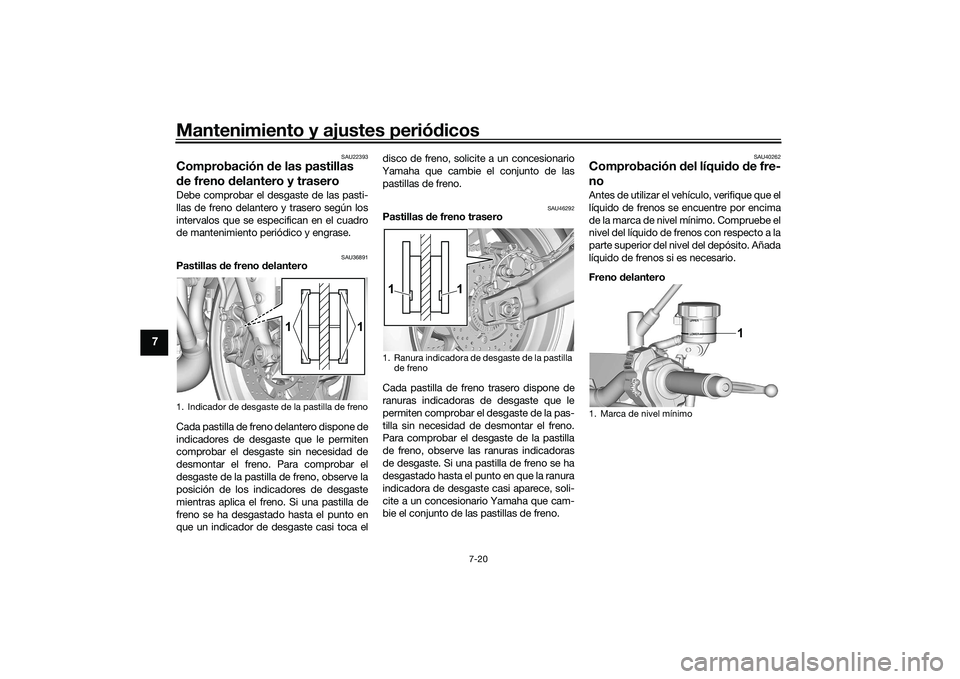

Mantenimiento y ajustes periódicos
7-20
7
SAU22393
Comprobación de las pastillas
de freno delantero y traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU36891
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
indicadores de desgaste que le permiten
comprobar el desgaste sin necesidad de
desmontar el freno. Para comprobar el
desgaste de la pastilla de freno, observe la
posición de los indicadores de desgaste
mientras aplica el freno. Si una pastilla de
freno se ha desgastado hasta el punto en
que un indicador de desgaste casi toca eldisco de freno, solicite a un concesionario
Yamaha que cambie el conjunto de las pastillas de freno.
SAU46292
Pastillas de freno trasero
Cada pastilla de freno trasero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de la pas-
tilla sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que la ranura
indicadora de desgaste casi aparece, soli-
cite a un concesionario Yamaha que cam-
bie el conjunto de las pastillas de freno.
SAU40262
Comprobación del líquido de fre-
noAntes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delantero
1. Indicador de desgaste de la pastilla de freno
1
1
1. Ranura indicadora de desgaste de la pastilla de freno
1
1
1. Marca de nivel m
