Page 25 of 108

Funciones de los instrumentos y mandos
4-4
4
SAU91532
Interruptor de ráfagas “ ”
Pulse este interruptor para hacer ráfagas y
para marcar el inicio de cada vuelta cuando
utilice el cronómetro de vueltas.
SAU12402
Conmutador de la luz de “ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
SAU66040
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha, pulse
este interruptor hacia la posición “ ”.
Para señalar un giro a la izquierda, pulse
este interruptor hacia la posición “ ”.
Cuando lo suelte, el interruptor volverá a su
posición central. Para apagar los intermi-
tentes pulse el interruptor una vez éste
haya regresado a su posición central.
SAU66030
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU66061
Interruptor de
paro/marcha/arranque “ / / ”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, púlselo
hacia “ ”. Véanse las instrucciones de
arranque en la página 6-2 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU88273
Interruptor de luces de emergencia
“OFF/ ”
Utilice este interruptor para encender las
luces de emergencia (parpadeo simultáneo
de todos los intermitentes). Las luces de
emergencia se utilizan en caso de emer-
gencia o para avisar a otros conductores
cuando detenga su vehículo en un lugar en
el que pueda representar un peligro para el
tráfico.
Las luces de emergencia solo se pueden
encender o apagar cuando el interruptor
principal se encuentra en la posición “ON”.
Puede girar el interruptor principal a la po-
sición “OFF” o “LOCK”; las luces de emer-
gencia seguirán parpadeando. Para apagar
las luces de emergencia, gire el interruptorprincipal a la posición “ON” y vuelva a ac-
cionar el interruptor de luces de emergen-
cia.
ATENCIÓN
SCA10062
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse la
batería.
SAU91364
Interruptores MODE
Utilice los interruptores MODE para cam-
biar “D-MODE” y “TCS-MODE” situados
en el lado izquierdo de la pantalla principal.
Hay tres controles de modo:
Interruptor MODE arriba
: pulse este inte-
rruptor para cambiar el ajuste de modo se-
leccionado hacia arriba.
Interruptor “MODE” - pulse este interrup-
tor para cambiar de izquierda a derecha
entre “D-MODE” y “TCS-MODE”.
Interruptor MODE abajo : pulse este inte-
rruptor para cambiar el ajuste de modo se-
leccionado hacia abajo.
UB7NS1S0.book Page 4 Thursday, August 26, 2021 1:23 PM
Page 26 of 108

Funciones de los instrumentos y mandos
4-5
4

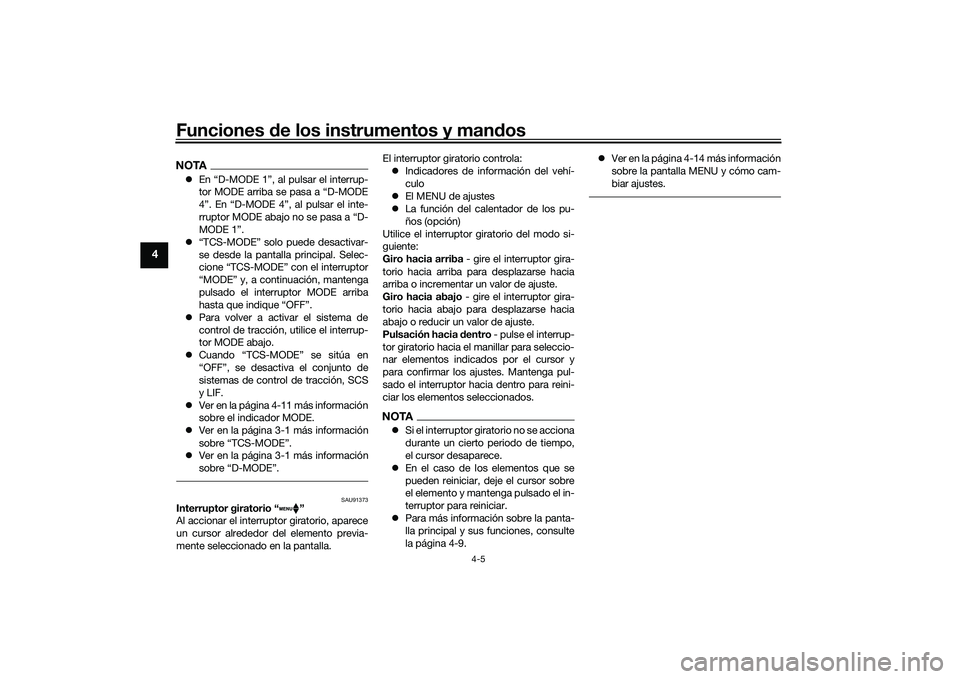

NOTAEn “D-MODE 1”, al pulsar el interrup-
tor MODE arriba se pasa a “D-MODE
4”. En “D-MODE 4”, al pulsar el inte-
rruptor MODE abajo no se pasa a “D-
MODE 1”.
“TCS-MODE” solo puede desactivar-
se desde la pantalla principal. Selec-
cione “TCS-MODE” con el interruptor
“MODE” y, a continuación, mantenga
pulsado el interruptor MODE arriba
hasta que indique “OFF”.
Para volver a activar el sistema de
control de tracción, utilice el interrup-
tor MODE abajo.
Cuando “TCS-MODE” se sitúa en
“OFF”, se desactiva el conjunto de
sistemas de control de tracción, SCS
y LIF.
Ver en la página 4-11 más información
sobre el indicador MODE.
Ver en la página 3-1 más información
sobre “TCS-MODE”.
Ver en la página 3-1 más información
sobre “D-MODE”.
SAU91373
Interruptor giratorio “ ”
Al accionar el interruptor giratorio, aparece
un cursor alrededor del elemento previa-
mente seleccionado en la pantalla. El interruptor giratorio controla:
Indicadores de información del vehí-
culo
El MENU de ajustes
La función del calentador de los pu-
ños (opción)
Utilice el interruptor giratorio del modo si-
guiente:
Giro hacia arriba - gire el interruptor gira-
torio hacia arriba para desplazarse hacia
arriba o incrementar un valor de ajuste.
Giro hacia abajo - gire el interruptor gira-
torio hacia abajo para desplazarse hacia
abajo o reducir un valor de ajuste.
Pulsación hacia dentro - pulse el interrup-
tor giratorio hacia el manillar para seleccio-
nar elementos indicados por el cursor y
para confirmar los ajustes. Mantenga pul-
sado el interruptor hacia dentro para reini-
ciar los elementos seleccionados.
NOTA Si el interruptor giratorio no se acciona
durante un cierto periodo de tiempo,
el cursor desaparece.
En el caso de los elementos que se
pueden reiniciar, deje el cursor sobre
el elemento y mantenga pulsado el in-
terruptor para reiniciar.
Para más información sobre la panta-
lla principal y sus funciones, consulte
la página 4-9.
Ver en la página 4-14 más información
sobre la pantalla MENU y cómo cam-
biar ajustes.
UB7NS1S0.book Page 5 Thursday, August 26, 2021 1:23 PM
Page 27 of 108

Funciones de los instrumentos y mandos
4-6
4
SAU4939R

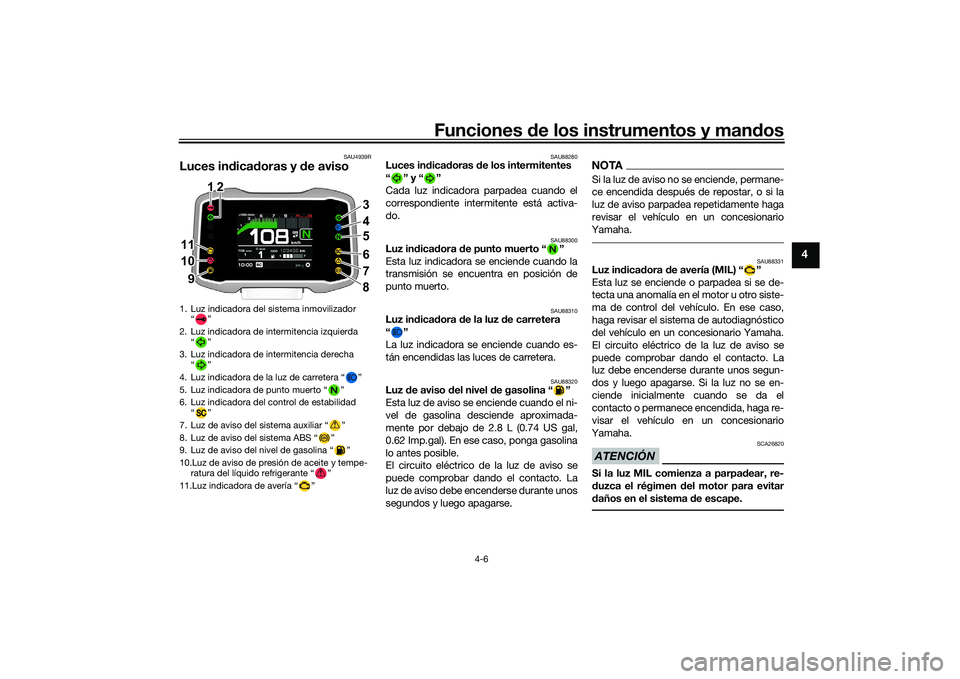

Luces indicadoras y de aviso
SAU88280
Luces indicadoras de los intermitentes
“” y“”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activa-
do.
SAU88300
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU88310
Luz indicadora de la luz de carretera
“”
La luz indicadora se enciende cuando es-
tán encendidas las luces de carretera.
SAU88320
Luz de aviso del nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximada-
mente por debajo de 2.8 L (0.74 US gal,
0.62 Imp.gal). En ese caso, ponga gasolina
lo antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar dando el contacto. La
luz de aviso debe encenderse durante unos
segundos y luego apagarse.
NOTASi la luz de aviso no se enciende, permane-
ce encendida después de repostar, o si la
luz de aviso parpadea repetidamente haga
revisar el vehículo en un concesionario
Yamaha.
SAU88331
Luz indicadora de avería (MIL) “ ”
Esta luz se enciende o parpadea si se de-
tecta una anomalía en el motor u otro siste-
ma de control del vehículo. En ese caso,
haga revisar el sistema de autodiagnóstico
del vehículo en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar dando el contacto. La
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende inicialmente cuando se da el
contacto o permanece encendida, haga re-
visar el vehículo en un concesionario
Yamaha.ATENCIÓN
SCA26820
Si la luz MIL comienza a parpadear, re-
duzca el régimen del motor para evitar
daños en el sistema de escape.
1. Luz indicadora del sistema inmovilizador “”
2. Luz indicadora de intermitencia izquierda “”
3. Luz indicadora de intermitencia derecha “”
4. Luz indicadora de la luz de carretera “ ”
5. Luz indicadora de punto muerto “ ”
6. Luz indicadora del control de estabilidad “”
7. Luz de aviso del sistema auxiliar “ ”
8. Luz de aviso del sistema ABS “ ”
9. Luz de aviso del nivel de gasolina “ ”
10.Luz de aviso de presión de aceite y tempe- ratura del líquido refrigerante “ ”
11.Luz indicadora de avería “ ”
ABS
3
4
56
7
8
11 11
10 10
9
11 1 12
2 2
10 9 9
UB7NS1S0.book Page 6 Thursday, August 26, 2021 1:23 PM
Page 28 of 108

Funciones de los instrumentos y mandos
4-7
4
NOTAEl sistema de diagnóstico incorporado
controla de forma sensible el motor para
detectar deterioro o fallos del sistema de
control de emisiones. Por tanto, la MIL pue-
de encenderse o parpadear debido a modi-
ficaciones del vehículo, falta de
mantenimiento o uso excesivo o inadecua-
do de la motocicleta. Para evitarlo, tenga
en cuenta estas precauciones. No intente modificar el software de la
unidad de control del motor.
No instale ningún accesorio eléctrico
que interfiera con el control del motor.
No utilice accesorios ni piezas no ori-
ginales para la suspensión, bujías, in-
yectores, sistema de escape, etc.
No modifique las especificaciones de
la transmisión (cadena, piñones, llan-
tas, neumáticos, etc.).
No desmonte ni altere el sensor de
O2, el sistema de inducción de aire ni
piezas del escape (catalizadores o
EXUP, etc.).
Mantenga correctamente la cadena
de transmisión.
Mantenga la presión correcta de los
neumáticos.
Mantenga la altura correcta del pedal
de freno para evitar que el freno trase-
ro arrastre.
No utilice el vehículo en condiciones
extremas. Por ejemplo, apertura y cie-
rre repetidos o excesivos del acelera-
dor, acelerones, derrapajes,
caballitos, uso prolongado del embra-
gue a medias, etc.
SAU91500
Luz de aviso del sistema ABS “ ”
Durante el funcionamiento normal, la luz de
aviso del sistema ABS se enciende cuando
se da el contacto y se apaga después de
circular a una velocidad de 5 km/h (3 mi/h)
o superior.NOTASi la luz de aviso no funciona como se ha
descrito más arriba o se enciende durante
la marcha, es posible que el ABS no funcio-
ne correctamente. Haga revisar el vehículo
en un concesionario Yamaha lo antes posi-
ble.
ADVERTENCIA
SWA21120
Si la luz de aviso del sistema ABS no se
apaga al alcanzar los 5 km/h (3 mi/h) o si
se enciende durante la marcha:
Extreme las precauciones para evi-
tar el posible bloqueo de las ruedas
en una frenada de emergencia.
Haga revisar el vehículo en un con-
cesionario Yamaha lo antes posi-
ble.
SAU88350
Luz indicadora del sistema inmoviliza-
dor “ ”
Cuando se apaga el interruptor principal,
después de 30 segundos la luz indicadora
parpadea de manera constante para indi-
car que el sistema inmovilizador está acti-
vado. Después de 24 horas, la luz
indicadora deja de parpadear; no obstante,
el sistema inmovilizador sigue activado.NOTACuando se da el contacto del vehículo, esta
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.Interferencias del transpondedor
Si la luz indicadora del sistema inmoviliza-
dor parpadea 5 veces despacio y luego 2
veces rápido, puede deberse a interferen-
cias del transpondedor. En ese caso, inten-
te lo siguiente.
UB7NS1S0.book Page 7 Thursday, August 26, 2021 1:23 PM
Page 29 of 108

Funciones de los instrumentos y mandos
4-8
4

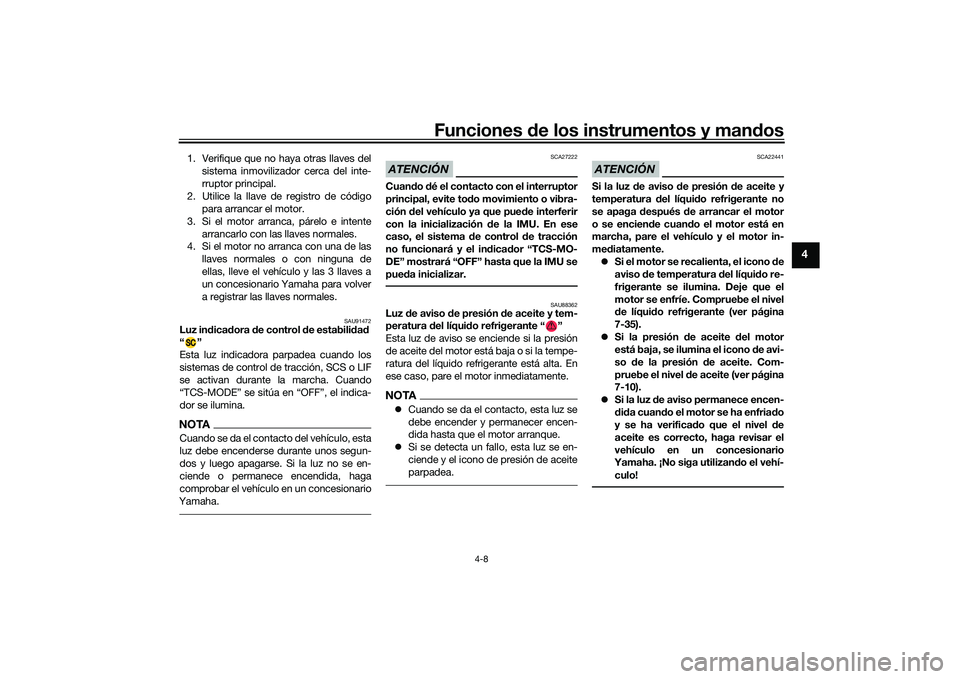

1. Verifique que no haya otras llaves delsistema inmovilizador cerca del inte-
rruptor principal.
2. Utilice la llave de registro de código para arrancar el motor.
3. Si el motor arranca, párelo e intente arrancarlo con las llaves normales.
4. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo y las 3 llaves a
un concesionario Yamaha para volver
a registrar las llaves normales.
SAU91472
Luz indicadora de control de estabilidad
“”
Esta luz indicadora parpadea cuando los
sistemas de control de tracción, SCS o LIF
se activan durante la marcha. Cuando
“TCS-MODE” se sitúa en “OFF”, el indica-
dor se ilumina.NOTACuando se da el contacto del vehículo, esta
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.
ATENCIÓN
SCA27222
Cuando dé el contacto con el interruptor
principal, evite todo movimiento o vibra-
ción del vehículo ya que puede interferir
con la inicialización de la IMU. En ese
caso, el sistema de control de tracción
no funcionará y el indicador “TCS-MO-
DE” mostrará “OFF” hasta que la IMU se
pueda inicializar.
SAU88362
Luz de aviso de presión de aceite y tem-
peratura del líquido refrigerante “ ”
Esta luz de aviso se enciende si la presión
de aceite del motor está baja o si la tempe-
ratura del líquido refrigerante está alta. En
ese caso, pare el motor inmediatamente.NOTA Cuando se da el contacto, esta luz se
debe encender y permanecer encen-
dida hasta que el motor arranque.
Si se detecta un fallo, esta luz se en-
ciende y el icono de presión de aceite
parpadea.
ATENCIÓN
SCA22441
Si la luz de aviso de presión de aceite y
temperatura del líquido refrigerante no
se apaga después de arrancar el motor
o se enciende cuando el motor está en
marcha, pare el vehículo y el motor in-
mediatamente.
Si el motor se recalienta, el icono de
aviso de temperatura del líquido re-
frigerante se ilumina. Deje que el
motor se enfríe. Compruebe el nivel
de líquido refrigerante (ver página
7-35).
Si la presión de aceite del motor
está baja, se ilumina el icono de avi-
so de la presión de aceite. Com-
pruebe el nivel de aceite (ver página
7-10).
Si la luz de aviso permanece encen-
dida cuando el motor se ha enfriado
y se ha verificado que el nivel de
aceite es correcto, haga revisar el
vehículo en un concesionario
Yamaha. ¡No siga utilizando el vehí-
culo!
UB7NS1S0.book Page 8 Thursday, August 26, 2021 1:23 PM
Page 30 of 108

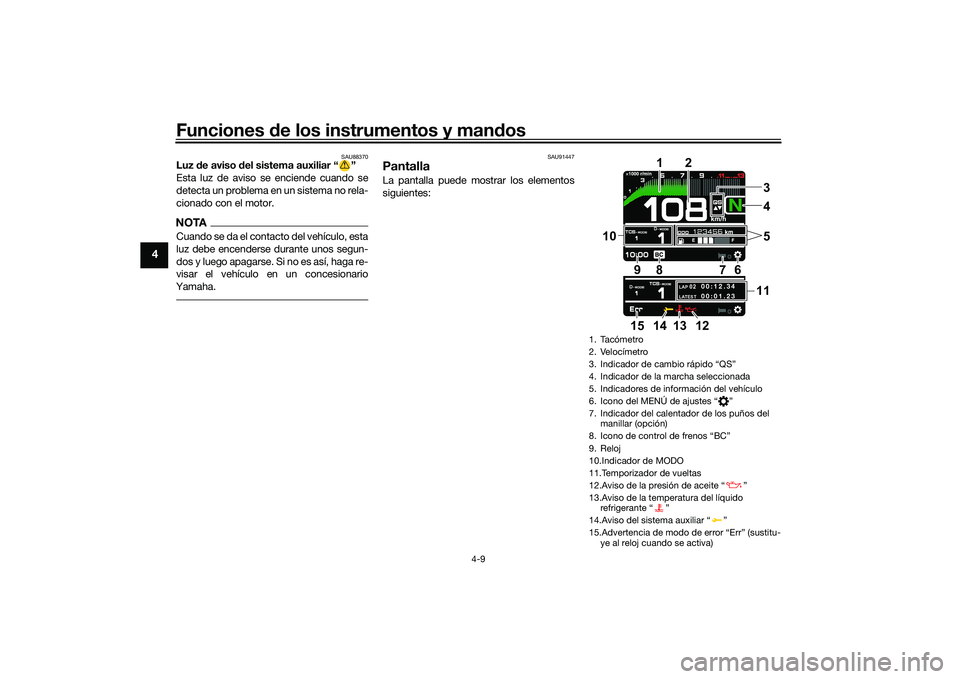

Funciones de los instrumentos y mandos
4-9
4
SAU88370
Luz de aviso del sistema auxiliar “ ”
Esta luz de aviso se enciende cuando se
detecta un problema en un sistema no rela-
cionado con el motor.NOTACuando se da el contacto del vehículo, esta
luz debe encenderse durante unos segun-
dos y luego apagarse. Si no es así, haga re-
visar el vehículo en un concesionario
Yamaha.
SAU91447
PantallaLa pantalla puede mostrar los elementos
siguientes:
1. Tacómetro
2. Velocímetro
3. Indicador de cambio rápido “QS”
4. Indicador de la marcha seleccionada
5. Indicadores de información del vehículo
6. Icono del MENÚ de ajustes “ ”
7. Indicador del calentador de los puños del manillar (opción)
8. Icono de control de frenos “BC”
9. Reloj
10.Indicador de MODO
11.Temporizador de vueltas
12.Aviso de la presión de aceite “ ”
13.Aviso de la temperatura del líquido refrigerante “ ”
14.Aviso del sistema auxiliar “ ”
15.Advertencia de modo de error “Err” (sustitu- ye al reloj cuando se activa)
LAP 02LATEST
00:12.3 4
00:01.23
4
1
2
7
6
9
10
8
1135
14 13
12
15
UB7NS1S0.book Page 9 Thursday, August 26, 2021 1:23 PM
Page 31 of 108

Funciones de los instrumentos y mandos
4-10
4
NOTAEste modelo utiliza una pantalla de cristal lí-
quido transistorizada de película fina (TFT
LCD) para ofrecer un buen contraste y legi-
bilidad en distintas condiciones de ilumina-
ción. No obstante, debido a la naturaleza
de esta tecnología, es normal que una pe-
queña cantidad de píxeles estén inactivos.
ADVERTENCIA
SWA18210
Detenga el vehículo antes de modificar
cualquier ajuste. La manipulación del vi-
sor multifunción durante la marcha pue-
de distraer al conductor y ocasionar un
accidente.Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.NOTALa indicación se puede cambiar entre kiló-
metros y millas. Ver “Unit” en la página
4-17.Tacómetro
El tacómetro muestra el régimen del motor
medido por la velocidad de rotación del ci-
güeñal, en revoluciones por minuto (r/min).
ATENCIÓN
SCA10032
No utilice el motor en la zona roja del ta-
cómetro.
Zona roja: a partir de 10600 r/minIndicadores de información del vehículo
Los dos indicadores de información del ve-
hículo se pueden configurar individualmen-
te para mostrar los elementos siguientes: ODO: cuentakilómetros
F-TRIP: cuentakilómetros parcial en
reserva de gasolina
TRIP1: cuentakilómetros parcial
TRIP2: cuentakilómetros parcial
F.AVE: ahorro medio de gasolina
F.CRNT: ahorro instantáneo de gaso-
lina
A.TEMP: temperatura del aire
C.TEMP: temperatura del refrigerante
Indicador de gasolina
FUELCON: cantidad de gasolina con-
sumida
TRIPTIME: tiempo de funcionamiento
Utilice el indicador de información del vehí-
culo del modo siguiente:
Gire el interruptor giratorio para mover el
cursor en una indicación.
Pulse el interruptor giratorio hacia dentro; la
indicación seleccionada se vuelve gris.
Gire el interruptor gira torio para seleccionar
un elemento distinto.
Pulse el interruptor giratorio hacia dentro
para confirmar el nuevo elemento.
NOTA ODO se bloquea en 999999 y no se
puede poner a cero.
TRIP1 y TRIP2 se ponen a 0 y comien-
zan a contar de nuevo después de lle-
gar a 9999.9.
F-TRIP aparece automáticamente
cuando se ha alcanzado el nivel de re-
serva del depósito de gasolina y co-
mienza a registrar la distancia
recorrida a partir de ese punto.
Después de repostar y recorrer una
cierta distancia, F-TRIP desaparece
automáticamente.
1. Indicadores de información del vehículo
1
UB7NS1S0.book Page 10 Thursday, August 26, 2021 1:23 PM
Page 32 of 108

Funciones de los instrumentos y mandos
4-11
4
Ver “Unit” en la página 4-17 para cam-
biar las unidades de consumo de ga-
solina.
La temperatura del aire se muestra
entre –9 °C (16 °F) y 50 °C (122 °F) en
incrementos de 1 °C (1 °F).
La temperatura indicada del aire pue-
de variar con respecto a la temperatu-
ra ambiente real.
En el modo LAP TIME, el indicador de
información del vehículo se sustituye
por la información de las vueltas.
Los elementos TRIP1, TRIP2, F-TRIP,
F.AVE, FUELCON y TRIPTIME se pue-
den poner a cero individualmente.
Si la temperatura del líquido refrige-
rante está por debajo de 40 °C (104
°F), la indicación de temperatura del lí-
quido refrigerante muestra “Lo”
Si la temperatura del líquido refrige-
rante está por encima de 124 °C (255
°F), la indicación de temperatura del lí-
quido refrigerante muestra “Hi”Para reiniciar los elementos de la pantallade información1. Gire el interruptor giratorio para selec-
cionar una de las dos pantallas de in-
formación del vehículo. 2. Pulse el interruptor giratorio hacia
dentro para resaltar la pantalla de in-
formación.
3. Gire el interruptor giratorio para selec- cionar el elemento de información de-
seado.
4. Mantenga pulsado el interruptor gira- torio hacia dentro hasta que se reini-
cie el elemento resaltado.
Indicador de la marcha seleccionada
Muestra la marcha que está puesta. Este
modelo tiene 6 marchas y punto muerto. La
posición de punto muerto viene indicada
por la luz indicadora de punto muerto “ ”
y por el indicador de la marcha
seleccionada “ ”.
Indicador de MODE Esta indicación muestra los ajustes de “D-
MODE” y “TCS-MODE” actualmente selec-
cionados. El modo que se muestra amplia-
do a la derecha puede ajustarse con los
interruptores MODE arriba/abajo. Utilice el
interruptor “MODE” para cambiar de iz-
quierda a derecha entre “TCS-MODE” y
“D-MODE”.
Ver en la página 3-1 información sobre los
ajustes de “D-MODE” y “TCS-MODE”.
NOTA
Cuando la luz indicadora de
avería “ ”, la advertencia del siste-
ma auxiliar “ ” o la advertencia de
temperatura del líquido
refrigerante “ ” están encendidas,
“D-MODE” y “TCS-MODE” no se pue-
den ajustar.
Al dar el contacto se muestran los mo-
dos previamente seleccionados.Para desactivar el sistema de control de
tracción, seleccione “TCS-MODE” con el
interruptor “MODE” y, a continuación,
mantenga pulsado el interruptor MODE
arriba hasta que se muestre “OFF”. Para
volver a activar el sistema de control de
tracción, pulse el interruptor MODE abajo
(se restablece el ajuste anterior de “TCS-
MODE”).
UB7NS1S0.book Page 11 Thursday, August 26, 2021 1:23 PM
