2022 YAMAHA FX SVHO Manuale de Empleo (in Spanish)

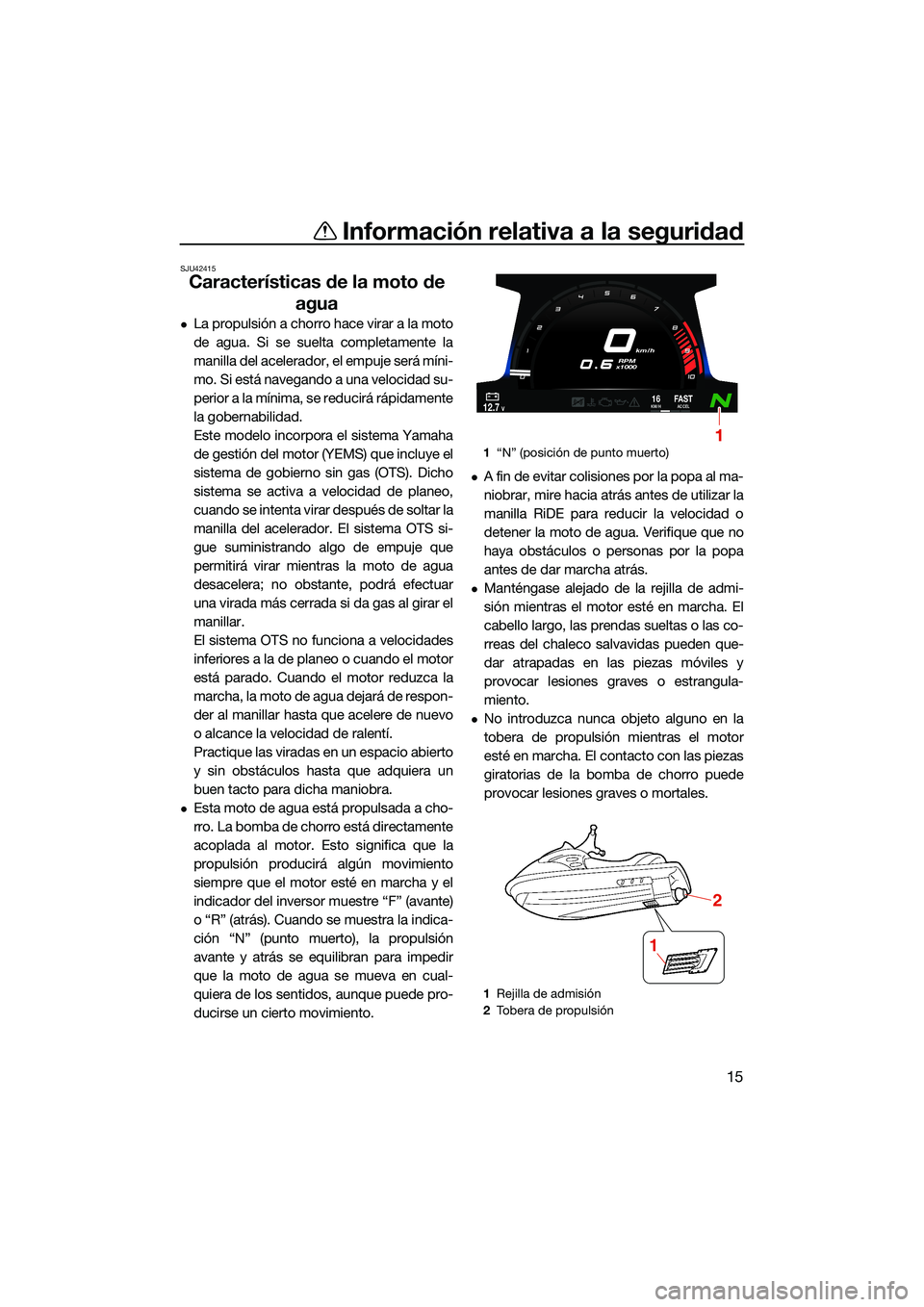

Información relativa a la seguridad
15
SJU42415
Características de la moto de agua
La propulsión a chorro hace virar a la moto
de agua. Si se suelta completamente la
manilla del acelerador, el empuje será míni-
mo. Si está navegando a una velocidad su-
perior a la mínima, se reducirá rápidamente
la gobernabilidad.
Este modelo incorpora el sistema Yamaha
de gestión del motor (YEMS) que incluye el
sistema de gobierno sin gas (OTS). Dicho
sistema se activa a velocidad de planeo,
cuando se intenta virar después de soltar la
manilla del acelerador. El sistema OTS si-
gue suministrando algo de empuje que
permitirá virar mientras la moto de agua
desacelera; no obstante, podrá efectuar
una virada más cerrada si da gas al girar el
manillar.
El sistema OTS no funciona a velocidades
inferiores a la de planeo o cuando el motor
está parado. Cuando el motor reduzca la
marcha, la moto de agua dejará de respon-
der al manillar hasta que acelere de nuevo
o alcance la velocidad de ralentí.
Practique las viradas en un espacio abierto
y sin obstáculos hasta que adquiera un
buen tacto para dicha maniobra.
Esta moto de agua está propulsada a cho-
rro. La bomba de chorro está directamente
acoplada al motor. Esto significa que la
propulsión producirá algún movimiento
siempre que el motor esté en marcha y el
indicador del inversor muestre “F” (avante)
o “R” (atrás). Cuando se muestra la indica-
ción “N” (punto muerto), la propulsión
avante y atrás se equilibran para impedir
que la moto de agua se mueva en cual-
quiera de los sentidos, aunque puede pro-
ducirse un cierto movimiento.
A fin de evitar colisiones por la popa al ma-
niobrar, mire hacia atrás antes de utilizar la
manilla RiDE para re ducir la velocidad o
detener la moto de agua. Verifique que no
haya obstáculos o personas por la popa
antes de dar marcha atrás.
Manténgase alejado de la rejilla de admi-
sión mientras el motor esté en marcha. El
cabello largo, las prendas sueltas o las co-
rreas del chaleco salvavidas pueden que-
dar atrapadas en las piezas móviles y
provocar lesiones graves o estrangula-
miento.
No introduzca nunca objeto alguno en la
tobera de propulsión mientras el motor
esté en marcha. El contacto con las piezas
giratorias de la bomba de chorro puede
provocar lesiones graves o mortales.
1 “N” (posición de punto muerto)
1 Rejilla de admisión
2 Tobera de propulsión
km/h
RPM
x1000
12.7V16KM/HFA S TACCEL
1
1
2
UF3X73S0.book Page 15 Thursday, September 23, 2021 2:56 PM

Información relativa a la seguridad
16

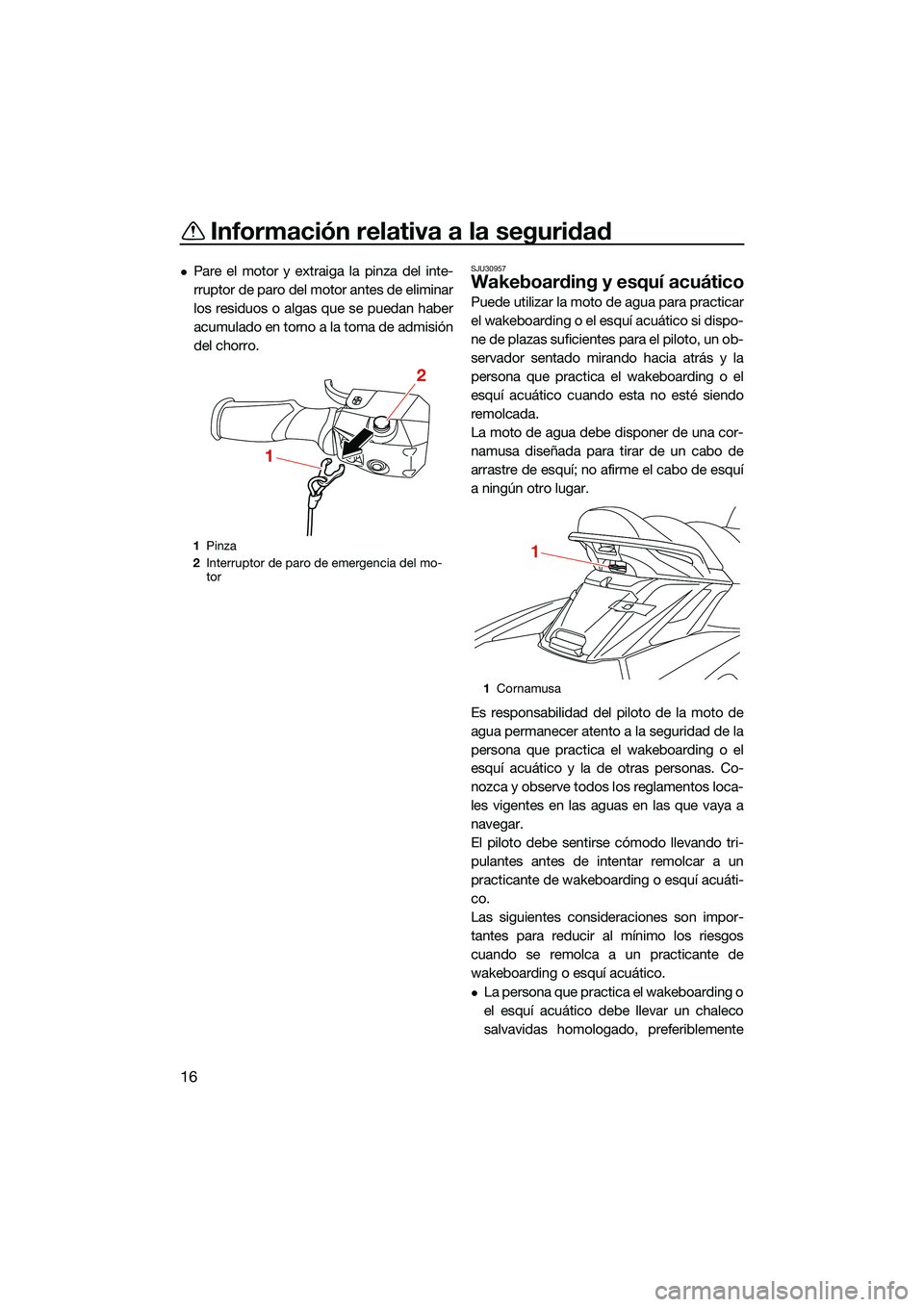

Pare el motor y extraiga la pinza del inte-
rruptor de paro del motor antes de eliminar
los residuos o algas que se puedan haber
acumulado en torno a la toma de admisión
del chorro.SJU30957
Wakeboarding y esquí acuático
Puede utilizar la moto de agua para practicar
el wakeboarding o el esquí acuático si dispo-
ne de plazas suficientes para el piloto, un ob-
servador sentado mirando hacia atrás y la
persona que practica el wakeboarding o el
esquí acuático cuando esta no esté siendo
remolcada.
La moto de agua debe disponer de una cor-
namusa diseñada para tirar de un cabo de
arrastre de esquí; no afirme el cabo de esquí
a ningún otro lugar.
Es responsabilidad del piloto de la moto de
agua permanecer atento a la seguridad de la
persona que practica el wakeboarding o el
esquí acuático y la de otras personas. Co-
nozca y observe todos los reglamentos loca-
les vigentes en las aguas en las que vaya a
navegar.
El piloto debe sentirse cómodo llevando tri-
pulantes antes de intentar remolcar a un
practicante de wakeboarding o esquí acuáti-
co.
Las siguientes consideraciones son impor-
tantes para reducir al mínimo los riesgos
cuando se remolca a un practicante de
wakeboarding o esquí acuático.
La persona que practica el wakeboarding o
el esquí acuático debe llevar un chaleco
salvavidas homologado, preferiblemente
1 Pinza
2 Interruptor de paro de emergencia del mo-
tor
1
2
1Cornamusa
1
UF3X73S0.book Page 16 Thursday, September 23, 2021 2:56 PM

Información relativa a la seguridad
17
de colores brillantes, de forma que los pilo-
tos de otras embarcaciones puedan ver a
la persona remolcada.
La persona que practica el wakeboarding o
el esquí acuático debe llevar ropa protec-
tora. La penetración forzada de agua en las
cavidades corporales a causa de una caída
o de la proximidad a la tobera de propul-
sión puede provocar graves lesiones inter-
nas. Un traje de baño normal no le protege
adecuadamente de la penetración de agua
forzada en el recto o la vagina. La persona
remolcada debe llevar la parte de abajo de
un traje de goma o una prenda que propor-
cione una protección equivalente.
Una segunda persona debe encontrarse a
bordo para observar a la persona que
practica el wakeboarding o el esquí acuáti-
co; en muchos lugares esto es obligatorio.
La persona remolcada dará instrucciones
al piloto para controlar la velocidad y el
rumbo haciendo señales con la mano.
El observador debe sentarse a horcajadas
en la parte posterior del asiento y sujetarse
al asidero, con los pies firmemente apoya-
dos en el suelo del reposapiés a fin de
mantener el equilibrio mientras mira hacia
atrás para observar las señales de la per-
sona que practica el wakeboarding o el es-
quí acuático y el estado de esta.
El control del piloto mientras remolca a un
practicante de wakeboarding o esquí
acuático se ve afectado por la habilidad de
este, así como por el estado del mar y el
tiempo.
Cuando se prepare para remolcar a un
practicante de wakeboarding o esquí
acuático, avance a la mínima velocidad po-
sible hasta que la moto de agua esté bien
alejada de la persona remolcada y el cabo
de esquí se tense. Verifique que el cabo no
se haya enrollado alrededor de ningún ob-
jeto.
Después de comprobar que la persona
que practica el wakeboarding o el esquí
acuático está preparada y que no haya trá-
fico ni otros obstáculos, acelere lo suficien-
te para elevar a la persona remolcada.
Efectúe viradas suaves y amplias. La moto
de agua puede realizar viradas muy cerra-
das que pueden superar las habilidades
del practicante de wakeboarding o esquí
acuático. Mantenga a la persona remolca-
da al menos a 50 m (164 ft) de cualquier
posible peligro, más o menos el doble de la
longitud de un cabo de esquí normal.
Es posible que los pilotos de otras embar-
caciones o motos de agua no estén al tan-
to de que usted está remolcando a un
practicante de wakeboarding o esquí
1Asidero
1
1Asidero
1
UF3X73S0.book Page 17 Thursday, September 23, 2021 2:56 PM

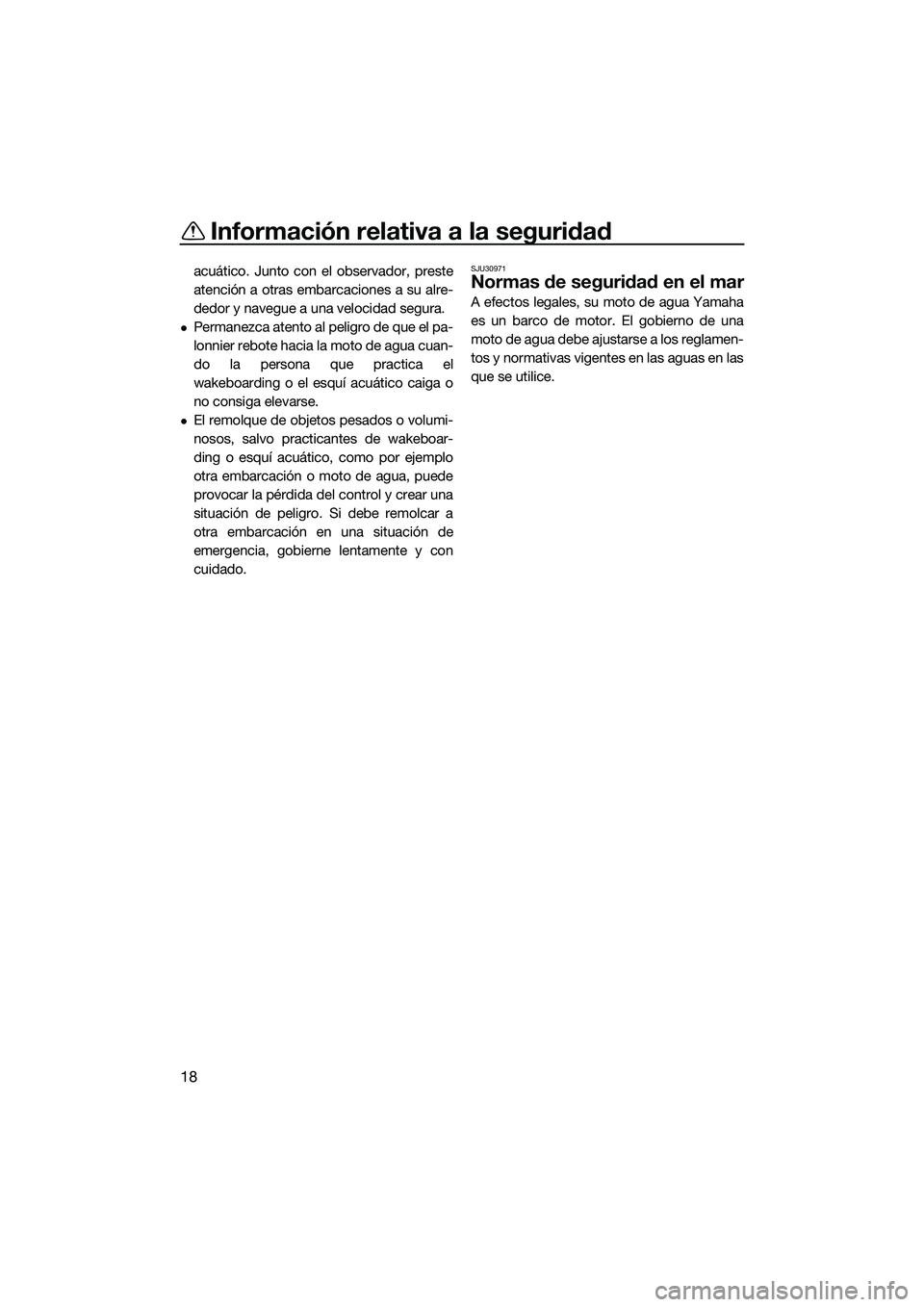

Información relativa a la seguridad
18
acuático. Junto con el observador, preste
atención a otras embarcaciones a su alre-
dedor y navegue a una velocidad segura.
Permanezca atento al peligro de que el pa-
lonnier rebote hacia la moto de agua cuan-
do la persona que practica el
wakeboarding o el esquí acuático caiga o
no consiga elevarse.
El remolque de objetos pesados o volumi-
nosos, salvo practicantes de wakeboar-
ding o esquí acuático, como por ejemplo
otra embarcación o moto de agua, puede
provocar la pérdida del control y crear una
situación de peligro. Si debe remolcar a
otra embarcación en una situación de
emergencia, gobierne lentamente y con
cuidado.
SJU30971
Normas de seguridad en el mar
A efectos legales, su moto de agua Yamaha
es un barco de motor. El gobierno de una
moto de agua debe ajustarse a los reglamen-
tos y normativas vigentes en las aguas en las
que se utilice.
UF3X73S0.book Page 18 Thursday, September 23, 2021 2:56 PM

Información relativa a la seguridad
19
SJU30992
Disfrute de su moto de agua de forma responsable
Cuando navega con su moto de agua, está
compartiendo el área de disfrute con otros y
con la naturaleza. Por lo tanto, su placer in-
cluye la responsabilidad de tratar con respe-
to y cortesía a las demás personas, la tierra,
el agua y la fauna y flora.
Cualquiera que sea el lugar y el momento en
que navegue, considérese un invitado de los
que le rodean. Recuerde, por ejemplo, que el
ruido de su moto de agua puede ser música
para usted, pero no deja de ser simplemente
ruido para los demás. Y las divertidas salpi-
caduras de su estela pueden producir olas
que molesten a los demás.
Evite navegar cerca de viviendas próximas a
la orilla y de zonas de anidamiento de aves
marinas u otras zonas de fauna y flora; asi-
mismo, manténgase a una distancia respe-
tuosa de pescadores, otras embarcaciones,
bañistas y playas concurridas. Cuando no
tenga más remedio que navegar por esas zo-
nas, hágalo despacio y respete todas las re-
glas.
Para que las emisiones del escape y el nivel
de ruido permanezcan dentro de los límites
reglamentarios, es necesario realizar un man-
tenimiento adecuado. Es usted el responsa-
ble de que se lleve a cabo el mantenimiento
recomendado en este manual.
Recuerde que la polución puede ser nociva
para el medio ambiente. No reposte ni añada
aceite cuando un vertido pueda ocasionar
daños a la naturaleza. Saque la moto de agua
del agua y aléjela de la orilla antes de repos-
tar. Deseche el agua y los restos de combus-
tible y aceite de la cámara del motor
conforme a los reglamentos locales. Procure
que su entorno siga resultando agradable para las personas y la vida salvaje que com-
parten las aguas con usted: no arroje basura.
Cuando navega de forma responsable, mos-
trando respeto y cortesía hacia los demás,
está ayudando a que las aguas navegables
permanezcan abiertas para el disfrute de di-
versas actividades recreativas.
UF3X73S0.book Page 19 Thursday, September 23, 2021 2:56 PM

Descripción
20
SJU43331

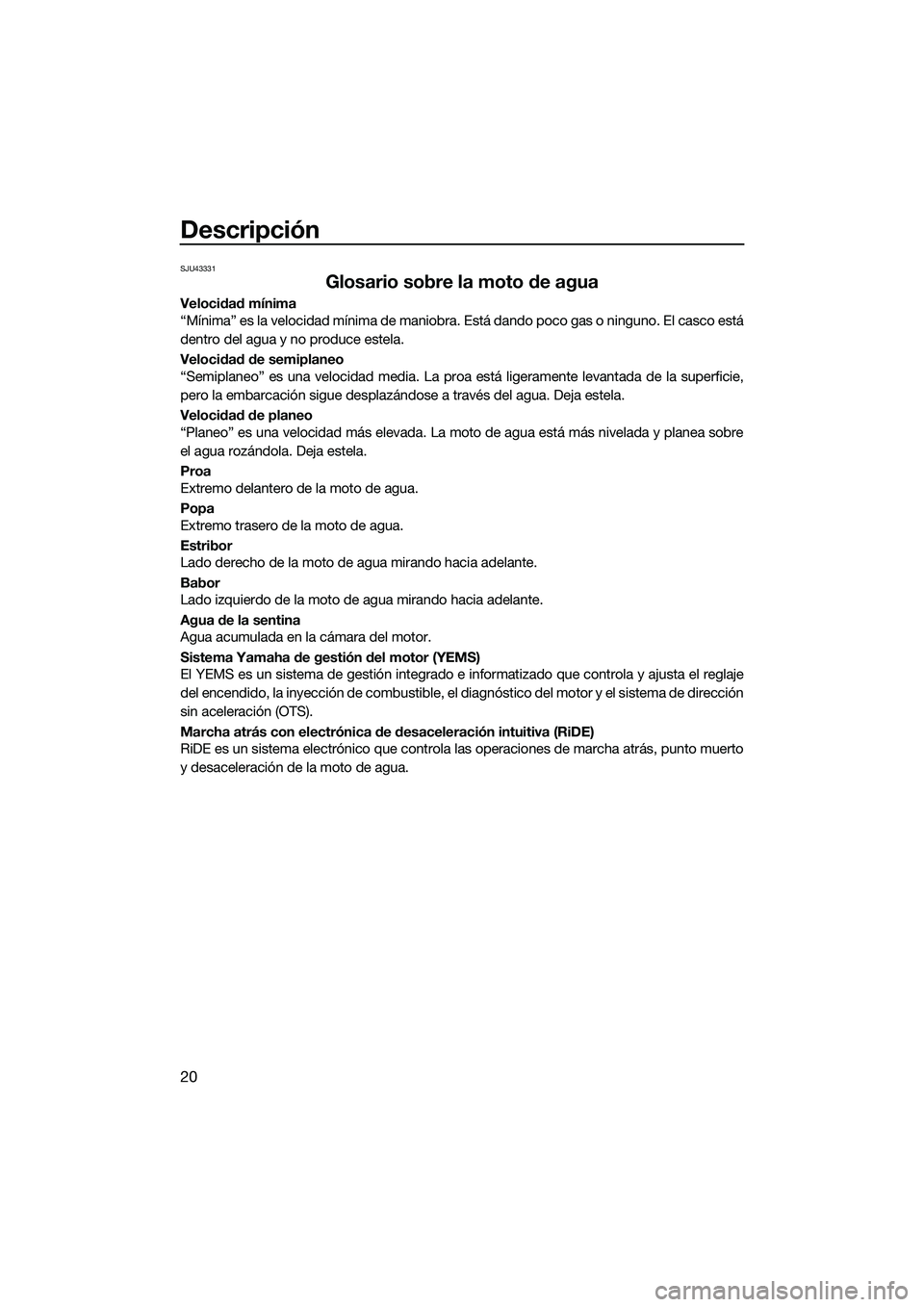

Glosario sobre la moto de agua
Velocidad mínima
“Mínima” es la velocidad mínima de maniobra. Está dando poco gas o ninguno. El casco está
dentro del agua y no produce estela.
Velocidad de semiplaneo
“Semiplaneo” es una velocidad media. La proa está ligeramente levantada de la superficie,
pero la embarcación sigue desplazándose a través del agua. Deja estela.
Velocidad de planeo
“Planeo” es una velocidad más elevada. La moto de agua está más nivelada y planea sobre
el agua rozándola. Deja estela.
Proa
Extremo delantero de la moto de agua.
Popa
Extremo trasero de la moto de agua.
Estribor
Lado derecho de la moto de agua mirando hacia adelante.
Babor
Lado izquierdo de la moto de agua mirando hacia adelante.
Agua de la sentina
Agua acumulada en la cámara del motor.
Sistema Yamaha de gestión del motor (YEMS)
El YEMS es un sistema de gestión integrado e informatizado que controla y ajusta el reglaje
del encendido, la inyección de combustible, el diagnóstico del motor y el sistema de dirección
sin aceleración (OTS).
Marcha atrás con electrónica de desaceleración intuitiva (RiDE)
RiDE es un sistema electrónico que controla las operaciones de marcha atrás, punto muerto
y desaceleración de la moto de agua.
UF3X73S0.book Page 20 Thursday, September 23, 2021 2:56 PM

Descripción
21
SJU31012

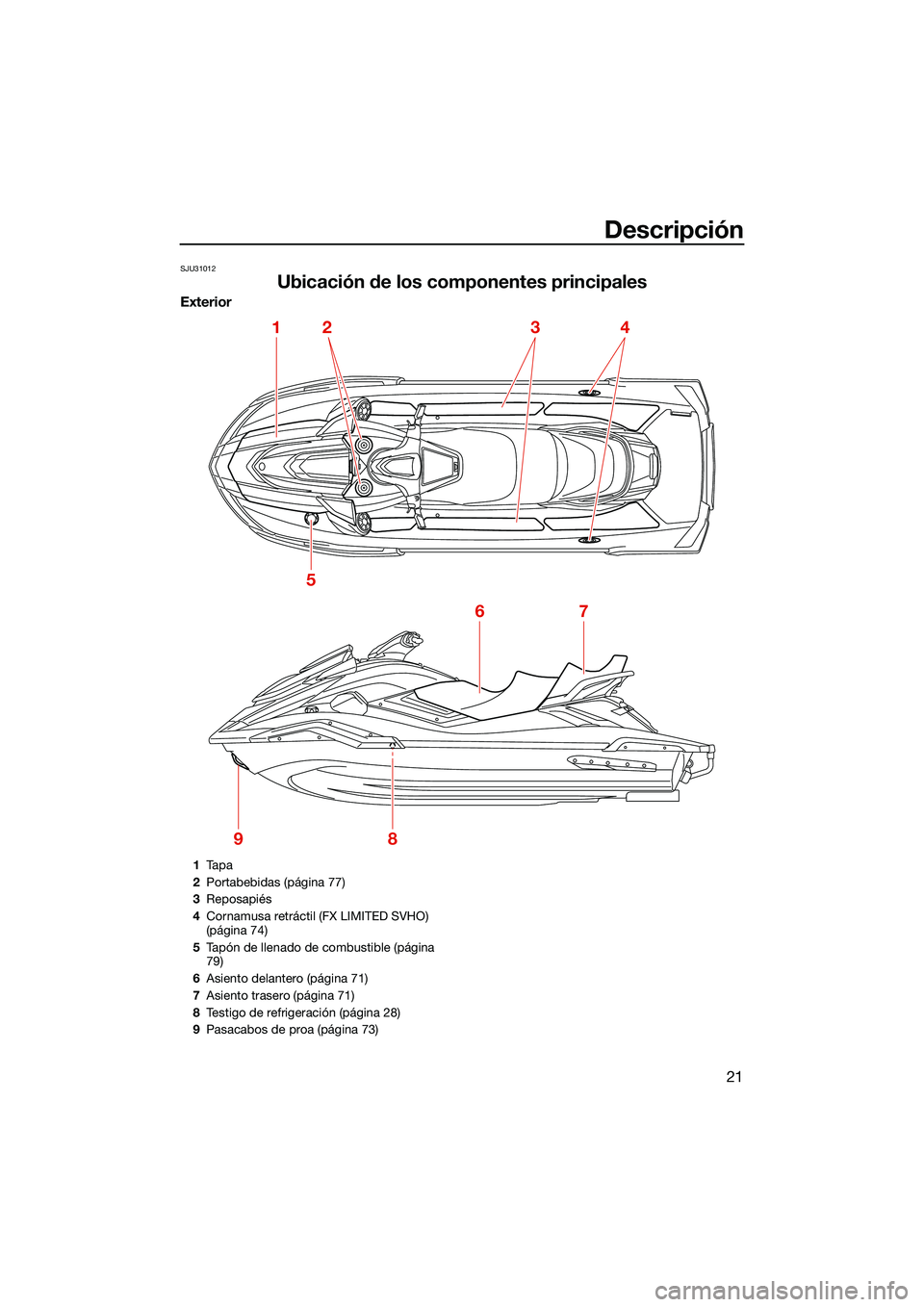

Ubicación de los componentes principales
Exterior
1
5
67
89
234
1Ta p a
2 Portabebidas (página 77)
3 Reposapiés
4 Cornamusa retráctil (FX LIMITED SVHO)
(página 74)
5 Tapón de llenado de combustible (página
79)
6 Asiento delantero (página 71)
7 Asiento trasero (página 71)
8 Testigo de refrigeración (página 28)
9 Pasacabos de proa (página 73)
UF3X73S0.book Page 21 Thursday, September 23, 2021 2:56 PM

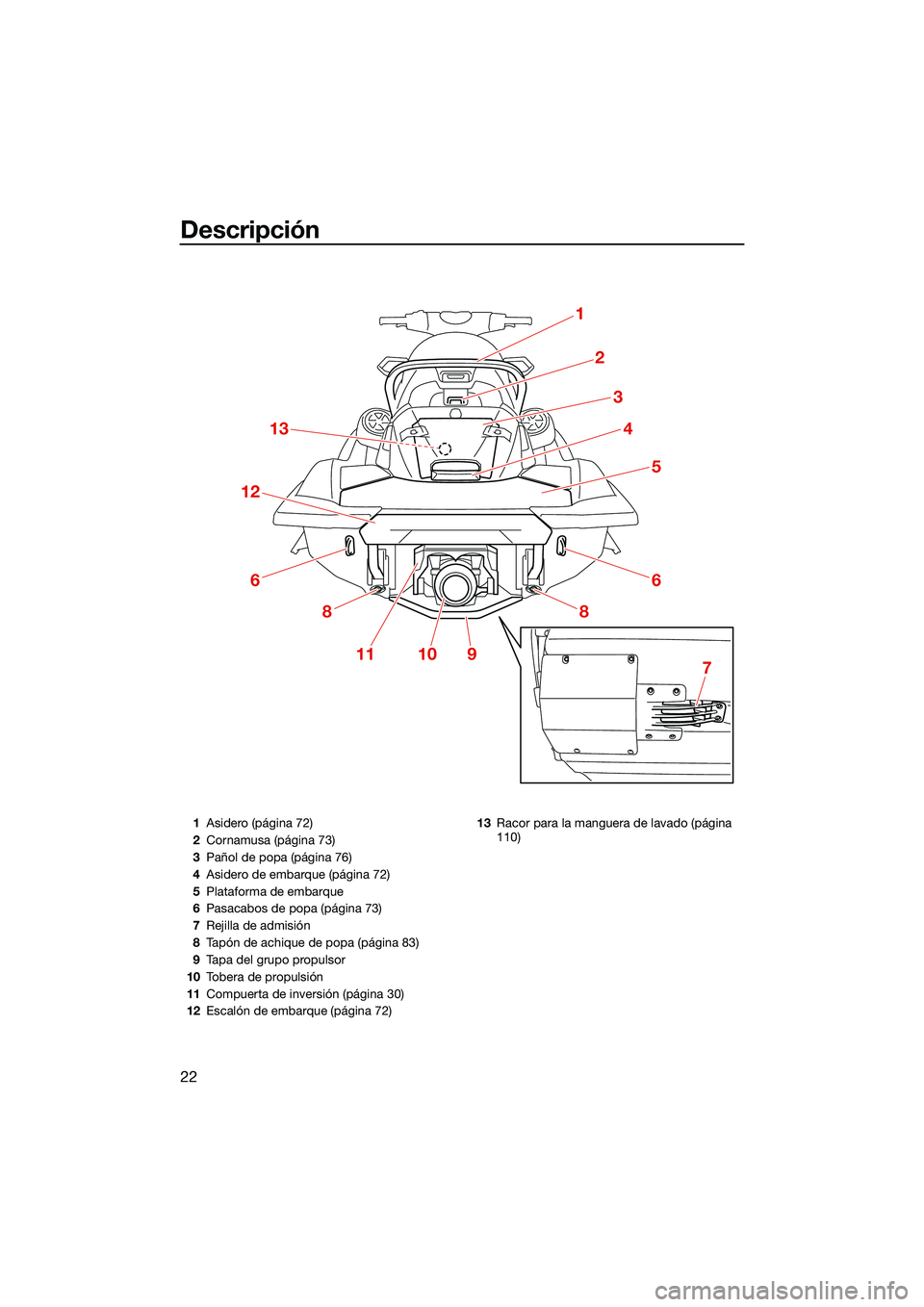

Descripción
22
1
2
3
4
5
6
8
13
12
6
8
111097
1Asidero (página 72)
2 Cornamusa (página 73)
3 Pañol de popa (página 76)
4 Asidero de embarque (página 72)
5 Plataforma de embarque
6 Pasacabos de popa (página 73)
7 Rejilla de admisión
8 Tapón de achique de popa (página 83)
9 Tapa del grupo propulsor
10 Tobera de propulsión
11 Compuerta de inversión (página 30)
12 Escalón de embarque (página 72) 13
Racor para la manguera de lavado (página
110)
UF3X73S0.book Page 22 Thursday, September 23, 2021 2:56 PM
