Cuidados y almacenamiento
111
(7) Asegúrese de que la zona alrededor dela moto de agua está despejada antes de
arrancar el motor. Inmediatamente des-
pués de que el motor arranque, abra
completamente el grifo de manera que el
agua salga fluidamente de la tobera de
propulsión.
(8) Deje el motor al ralentí durante unos 3 minutos y vigile su estado. Si el motor se
detiene durante el lavado, cierre el grifo
de inmediato y vuelva a realizar el proce-
dimiento desde el paso 7. ATENCIÓN:
No suministre agua a los conductos
de agua de refrigeración con el motor
parado. El agua podría pasar por el si-
lenciador al motor y provocar averías
graves en el mismo.
[SCJ00123]
(9) Cierre el grifo.
(10) Vacíe el agua que haya quedado en losconductos de agua de refrigeración
apretando y soltando alternativamente la
manilla del acelerador con rapidez entre
10 y 15 segundos.
(11) Pare el motor.
(12) Extraiga el adaptador de manguera, co- loque la tapa de la toma y apriétela hasta
que deje de girar.
(13) Cierre bien el pañol de popa.
(14) Sujete bien el pañol estanco extraíble y los asientos en sus posiciones origina-
les.
SJU33736Limpieza de la moto de agua
(1) Desmonte los asientos. (Consulte en lapágina 71 las instrucciones de desmon-
taje y montaje del asiento).
(2) Enjuague el motor y la cámara del motor con una pequeña cantidad de agua.
ATENCIÓN: No utilice agua a presión
para enjuagar el motor o la cámara del
motor, ya que pued en producirse ave-
rías graves.
[SCJ00572]
(3) Achique el agua de la cámara del motor. (Consulte en la página 83 la información
relativa a la evacuación del agua en la
sentina).
(4) Seque el motor y la cámara del motor con un trapo seco.
(5) Lave el casco, la cubierta y la bomba de chorro con agua dulce.
(6) Seque el casco, la cubierta y la bomba de chorro con un trapo seco.
(7) Limpie todos los componentes de vinilo y goma, como las juntas de los asientos
y de la cámara del motor, con un protec-
tor de vinilo.
(8) Para reducir al mínimo la corrosión, rocíe las partes metálicas del casco, la cubier-
ta y el motor con un antioxidante.
(9) Deje que la cámara del motor se seque completamente al aire antes de montar
los asientos.
(10) Sujete bien los asientos en sus posicio- nes originales.
SJU3368DCuidados de la batería
Si no va a utilizar la moto de agua durante
más de un mes, extraiga la batería, comprué-
bela y guárdela en un lugar fresco y seco.
SWJ00794
El electrólito de la batería es tóxico y peli-
groso, y provoca quemaduras graves, etc.
UF3X73S0.book Page 111 Thursday, September 23, 2021 2:56 PM

Cuidados y almacenamiento
112

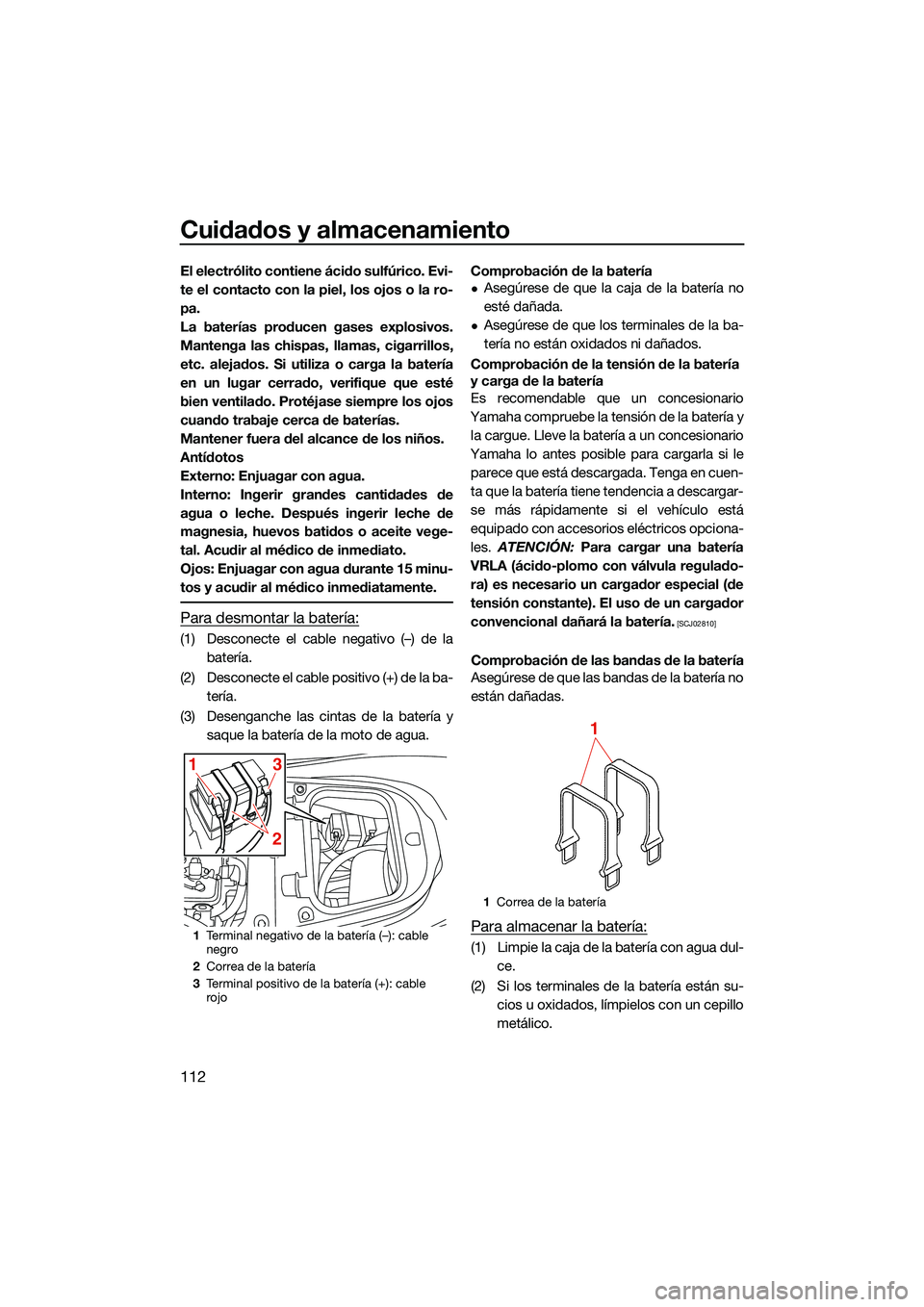

El electrólito contiene ácido sulfúrico. Evi-
te el contacto con la piel, los ojos o la ro-
pa.
La baterías producen gases explosivos.
Mantenga las chispas, llamas, cigarrillos,
etc. alejados. Si utiliza o carga la batería
en un lugar cerrado, verifique que esté
bien ventilado. Protéjase siempre los ojos
cuando trabaje cerca de baterías.
Mantener fuera del alcance de los niños.
Antídotos
Externo: Enjuagar con agua.
Interno: Ingerir grandes cantidades de
agua o leche. Después ingerir leche de
magnesia, huevos batidos o aceite vege-
tal. Acudir al médico de inmediato.
Ojos: Enjuagar con agua durante 15 minu-
tos y acudir al médico inmediatamente.
Para desmontar la batería:
(1) Desconecte el cable negativo (–) de la batería.
(2) Desconecte el cable positivo (+) de la ba- tería.
(3) Desenganche las cintas de la batería y saque la batería de la moto de agua. Comprobación de la batería
Asegúrese de que la caja de la batería no
esté dañada.
Asegúrese de que los terminales de la ba-
tería no están oxidados ni dañados.
Comprobación de la tensión de la batería
y carga de la batería
Es recomendable que un concesionario
Yamaha compruebe la tensión de la batería y la cargue. Lleve la batería a un concesionario
Yamaha lo antes posible para cargarla si le parece que está descargada. Tenga en cuen-
ta que la batería tiene tendencia a descargar-
se más rápidamente si el vehículo está
equipado con accesorios eléctricos opciona-
les. ATENCIÓN: Para cargar una batería
VRLA (ácido-plomo con válvula regulado-
ra) es necesario un cargador especial (de
tensión constante). El uso de un cargador
convencional dañará la batería.
[SCJ02810]
Comprobación de las bandas de la batería
Asegúrese de que las bandas de la batería no
están dañadas.
Para almacenar la batería:
(1) Limpie la caja de la batería con agua dul- ce.
(2) Si los terminales de la batería están su- cios u oxidados, límpielos con un cepillo
metálico.1Terminal negativo de la batería (–): cable
negro
2 Correa de la batería
3 Terminal positivo de la batería (+): cable
rojo
1
23
1
Correa de la batería
1
UF3X73S0.book Page 112 Thursday, September 23, 2021 2:56 PM

Cuidados y almacenamiento
113

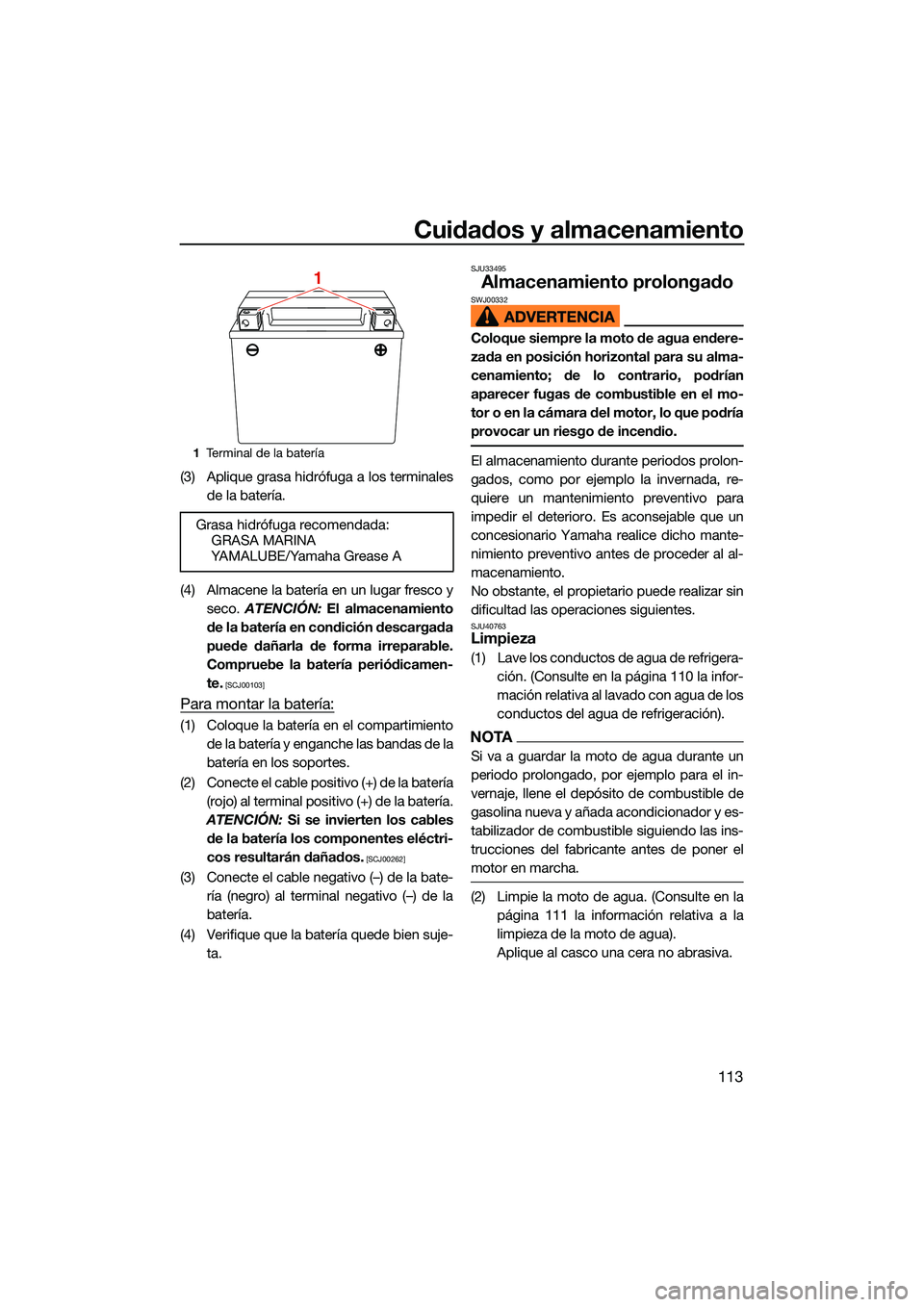

(3) Aplique grasa hidrófuga a los terminalesde la batería.
(4) Almacene la batería en un lugar fresco y seco. ATENCIÓN: El almacenamiento
de la batería en condición descargada
puede dañarla de forma irreparable.
Compruebe la batería periódicamen-
te.
[SCJ00103]
Para montar la batería:
(1) Coloque la batería en el compartimiento de la batería y enganche las bandas de la
batería en los soportes.
(2) Conecte el cable positivo (+) de la batería (rojo) al terminal positivo (+) de la batería.
ATENCIÓN: Si se invierten los cables
de la batería los componentes eléctri-
cos resultarán dañados.
[SCJ00262]
(3) Conecte el cable negativo (–) de la bate- ría (negro) al terminal negativo (–) de la
batería.
(4) Verifique que la batería quede bien suje- ta.
SJU33495
Almacenamiento prolongadoSWJ00332
Coloque siempre la moto de agua endere-
zada en posición horizontal para su alma-
cenamiento; de lo contrario, podrían
aparecer fugas de combustible en el mo-
tor o en la cámara del motor, lo que podría
provocar un riesgo de incendio.
El almacenamiento dura nte periodos prolon-
gados, como por ejemplo la invernada, re-
quiere un mantenimiento preventivo para
impedir el deterioro. Es aconsejable que un
concesionario Yamaha realice dicho mante-
nimiento preventivo antes de proceder al al-
macenamiento.
No obstante, el propietario puede realizar sin
dificultad las operaciones siguientes.
SJU40763Limpieza
(1) Lave los conductos de agua de refrigera- ción. (Consulte en la página 110 la infor-
mación relativa al lavado con agua de los
conductos del agua de refrigeración).
NOTA
Si va a guardar la moto de agua durante un
periodo prolongado, por ejemplo para el in-
vernaje, llene el depósito de combustible de
gasolina nueva y añada acondicionador y es-
tabilizador de combustible siguiendo las ins-
trucciones del fabricante antes de poner el
motor en marcha.
(2) Limpie la moto de agua. (Consulte en lapágina 111 la información relativa a la
limpieza de la moto de agua).
Aplique al casco una cera no abrasiva.
1Terminal de la batería
Grasa hidrófuga recomendada:
GRASA MARINA
YAMALUBE/Yamaha Grease A
1
UF3X73S0.book Page 113 Thursday, September 23, 2021 2:56 PM

Cuidados y almacenamiento
114

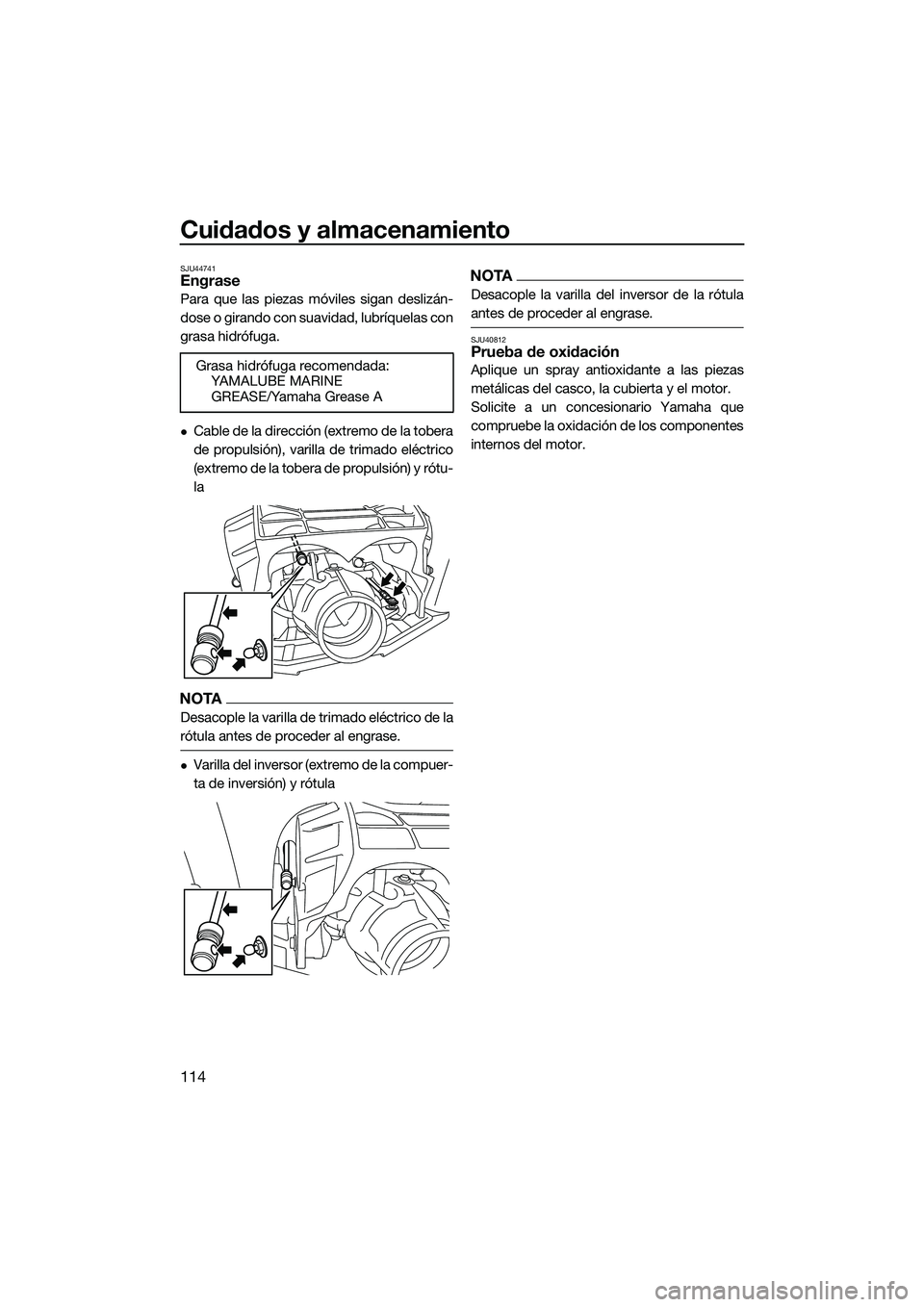

SJU44741Engrase
Para que las piezas móviles sigan deslizán-
dose o girando con suavidad, lubríquelas con
grasa hidrófuga.
Cable de la dirección (extremo de la tobera
de propulsión), varilla de trimado eléctrico
(extremo de la tobera de propulsión) y rótu-
la
NOTA
Desacople la varilla de trimado eléctrico de la
rótula antes de proceder al engrase.
Varilla del inversor (extremo de la compuer-
ta de inversión) y rótula
NOTA
Desacople la varilla del inversor de la rótula
antes de proceder al engrase.
SJU40812Prueba de oxidación
Aplique un spray antioxidante a las piezas
metálicas del casco, la cubierta y el motor.
Solicite a un concesionario Yamaha que
compruebe la oxidación de los componentes
internos del motor.
Grasa hidrófuga recomendada:
YAMALUBE MARINE
GREASE/Yamaha Grease A
UF3X73S0.book Page 114 Thursday, September 23, 2021 2:56 PM

Mantenimiento
115
SJU3376A

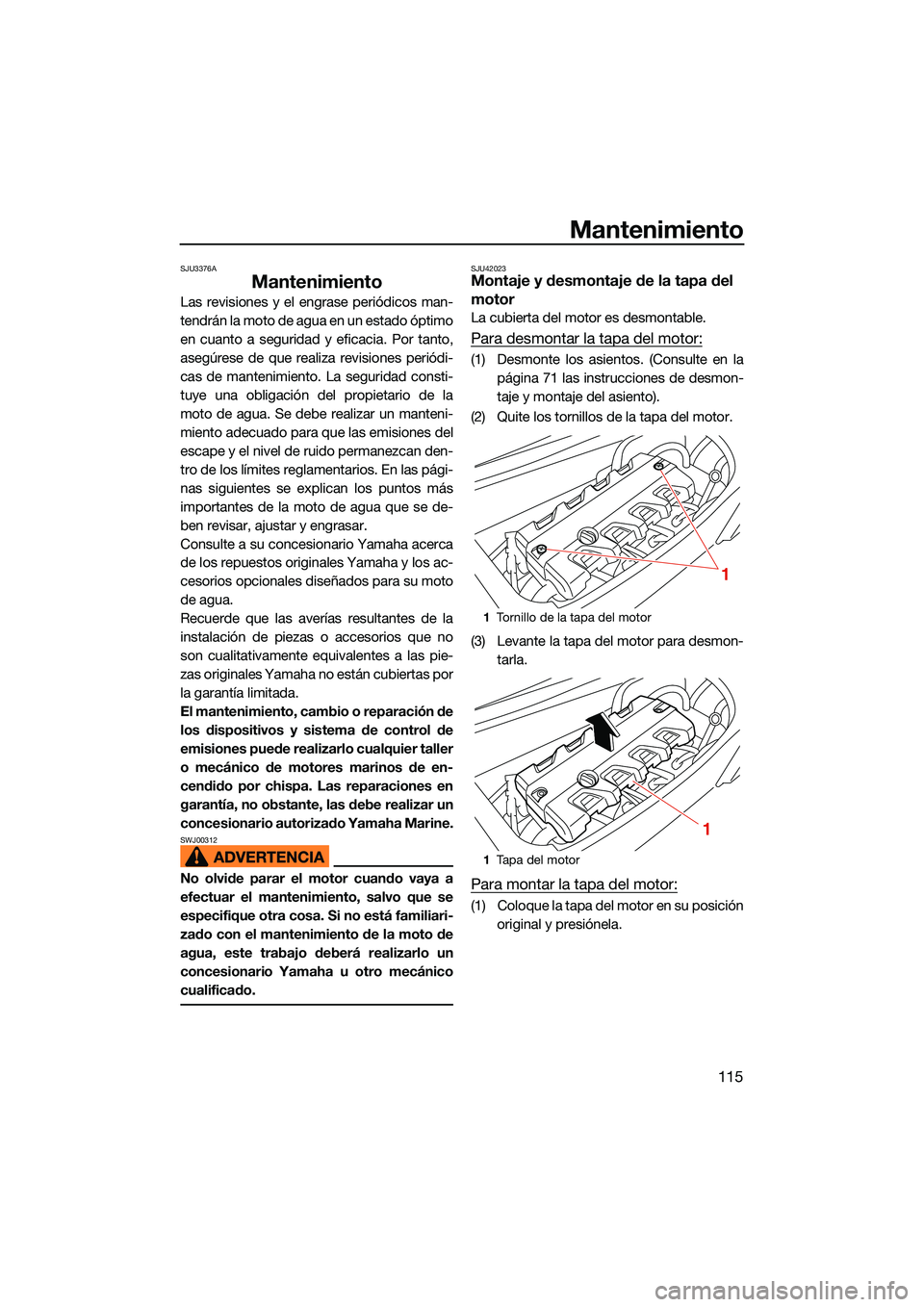

Mantenimiento
Las revisiones y el engrase periódicos man-
tendrán la moto de agua en un estado óptimo
en cuanto a seguridad y eficacia. Por tanto,
asegúrese de que realiza revisiones periódi-
cas de mantenimiento. La seguridad consti-
tuye una obligación del propietario de la
moto de agua. Se debe realizar un manteni-
miento adecuado para que las emisiones del
escape y el nivel de ruido permanezcan den-
tro de los límites reglamentarios. En las pági-
nas siguientes se explican los puntos más
importantes de la moto de agua que se de-
ben revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los ac-
cesorios opcionales diseñados para su moto
de agua.
Recuerde que las averías resultantes de la
instalación de piezas o accesorios que no
son cualitativamente equivalentes a las pie-
zas originales Yamaha no están cubiertas por
la garantía limitada.
El mantenimiento, cambio o reparación de
los dispositivos y sistema de control de
emisiones puede realizarlo cualquier taller
o mecánico de motores marinos de en-
cendido por chispa. Las reparaciones en
garantía, no obstante, las debe realizar un
concesionario autorizado Yamaha Marine.
SWJ00312
No olvide parar el motor cuando vaya a
efectuar el mantenimiento, salvo que se
especifique otra cosa. Si no está familiari-
zado con el mantenimiento de la moto de
agua, este trabajo deberá realizarlo un
concesionario Yamaha u otro mecánico
cualificado.
SJU42023Montaje y desmontaje de la tapa del
motor
La cubierta del motor es desmontable.
Para desmontar la tapa del motor:
(1) Desmonte los asientos. (Consulte en lapágina 71 las instrucciones de desmon-
taje y montaje del asiento).
(2) Quite los tornillos de la tapa del motor.
(3) Levante la tapa del motor para desmon- tarla.
Para montar la tapa del motor:
(1) Coloque la tapa del motor en su posiciónoriginal y presiónela.
1Tornillo de la tapa del motor
1 Tapa del motor
1
1
UF3X73S0.book Page 115 Thursday, September 23, 2021 2:56 PM

Mantenimiento
116

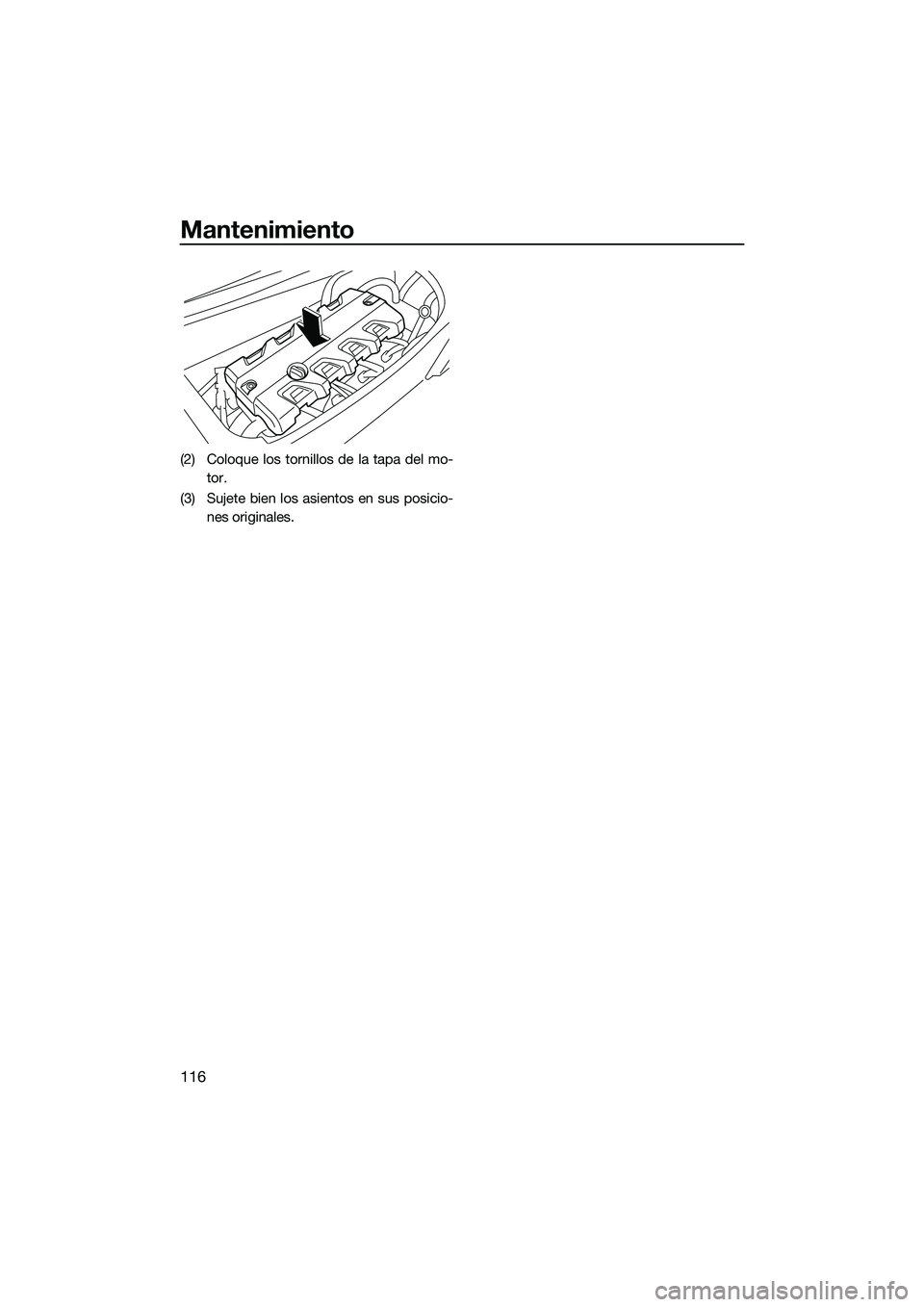

(2) Coloque los tornillos de la tapa del mo-tor.
(3) Sujete bien los asientos en sus posicio- nes originales.
UF3X73S0.book Page 116 Thursday, September 23, 2021 2:56 PM

Mantenimiento
117

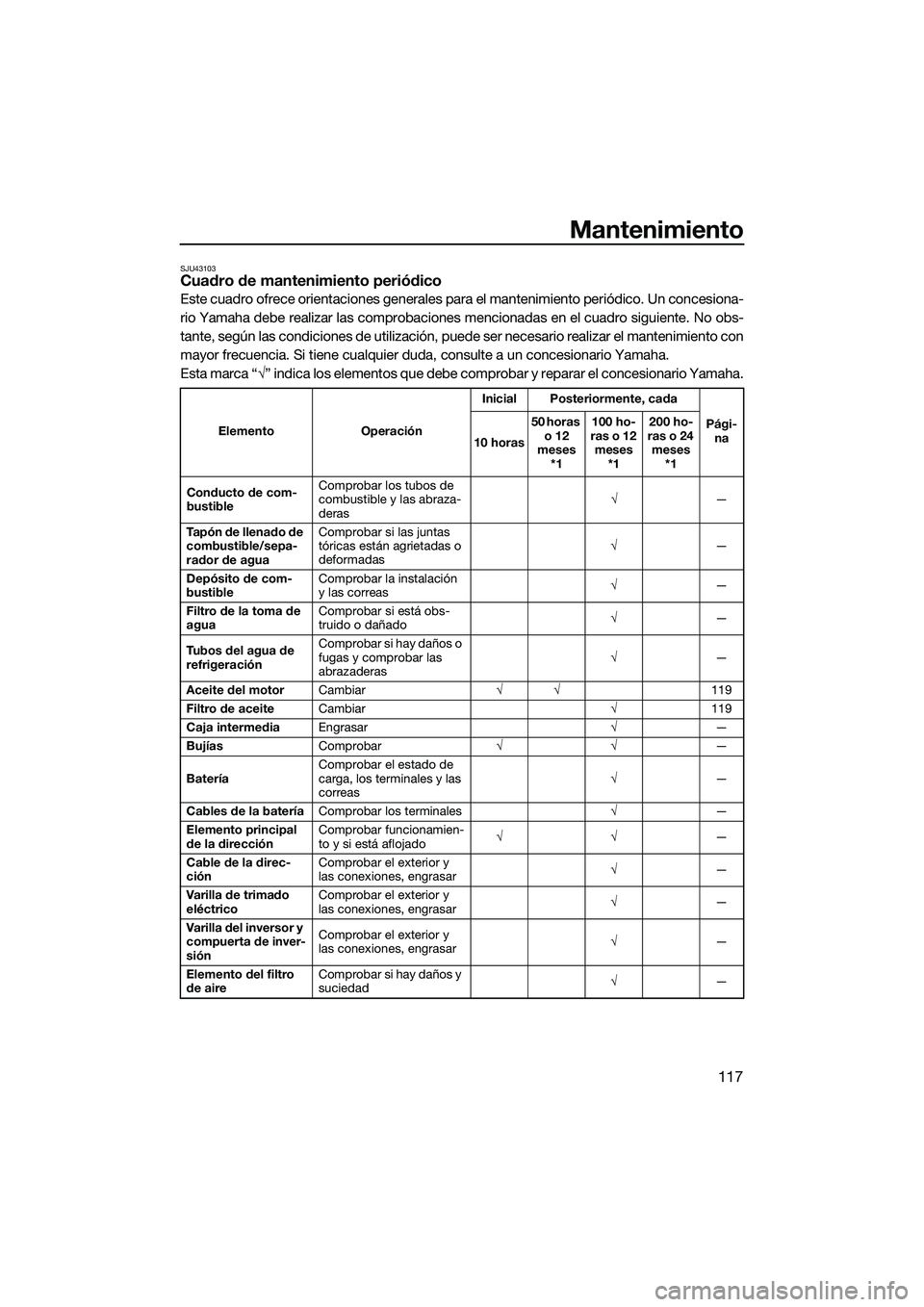

SJU43103Cuadro de mantenimiento periódico
Este cuadro ofrece orientaciones generales para el mantenimiento periódico. Un concesiona-
rio Yamaha debe realizar las comprobaciones mencionadas en el cuadro siguiente. No obs-
tante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con
mayor frecuencia. Si tiene cualquier duda, consulte a un concesionario Yamaha.
Esta marca “ ” indica los elementos que debe comprobar y reparar el concesionario Yamaha.
Elemento OperaciónInicial Posteriormente, cada
Pági-na
10 horas 50 horas
o 12
meses *1 100 ho-
ras o 12 meses *1 200 ho-
ras o 24 meses *1
Conducto de com-
bustible Comprobar los tubos de
combustible y las abraza-
deras

—
Tapón de llenado de
combustible/sepa-
rador de agua Comprobar si las juntas
tóricas están agrietadas o
deformadas

—
Depósito de com-
bustible Comprobar la instalación
y las correas

—
Filtro de la toma de
agua Comprobar si está obs-
truido o dañado

—
Tubos del agua de
refrigeración Comprobar si hay daños o
fugas y comprobar las
abrazaderas

—
Aceite del motor Cambiar  119
Filtro de aceite Cambiar 119
Caja intermedia Engrasar —
Bujías Comprobar  —
Batería Comprobar el estado de
carga, los terminales y las
correas 
—
Cables de la batería Comprobar los terminales —
Elemento principal
de la dirección Comprobar funcionamien-
to y si está aflojado

—
Cable de la direc-
ción Comprobar el exterior y
las conexiones, engrasar

—
Varilla de trimado
eléctrico Comprobar el exterior y
las conexiones, engrasar

—
Varilla del inversor y
compuerta de inver-
sión Comprobar el exterior y
las conexiones, engrasar

—
Elemento del filtro
de aire Comprobar si hay daños y
suciedad

—
UF3X73S0.book Page 117 Thursday, September 23, 2021 2:56 PM

Mantenimiento
118
*1: Lo que se cumpla primero.
*2: Comprobar cada 200 horas.
Realizar las comprobaciones previas a la navegación y las comprobaciones posteriores a la
navegación antes de realizar el mantenimiento periódico.
Tubos de admisión
de aireComprobar si están daña-
dos y comprobar las abra-
zaderas

—
Cuerpo de maripo-
sas Lubricar la válvula de ma-
riposa

—
Sistema de escape Comprobar si hay fugas
del escape, comprobar
tubos y abrazaderas 
—
Tubo respiradero Comprobar el tubo respi-
radero y las abrazaderas

—
Rotor Comprobar si está dobla-
do, dañado, y si hay ma-
teriales extraños 
—
Estriado del eje de
transmisión Comprobar si está daña-
do y lubricar las estrías

—
Cojinetes de la
bomba de chorro Comprobar los cojinetes y
el estado de engrase

—
Tobera de propul-
sión Comprobar el movimien-
to y lubricar

—
Sistema de vacío de
la sentina Comprobar si los tubos
están obstruidos o daña-
dos, comprobar las abra-
zaderas, limpiar el filtro de
la sentina

—
Tapones de achi-
que de popa Comprobar las juntas tóri-
cas

—
Ánodo Comprobar la existencia
de corrosión y limpiar

*2 —
Holgura de válvulas Comprobar y ajustar  *2 —
Acoplamiento de
goma Comprobar grietas, mues-
cas, aflojamiento y ruidos

—
Bancada del motor Comprobar la existencia
de daños y desconchones

—
Elemento
OperaciónInicial Posteriormente, cada
Pági-na
10 horas 50 horas
o 12
meses *1 100 ho-
ras o 12 meses *1 200 ho-
ras o 24 meses *1
UF3X73S0.book Page 118 Thursday, September 23, 2021 2:56 PM
