2022 YAMAHA FX HO CRUISER Manuale de Empleo (in Spanish)

Mantenimiento
119
SJU36943Aceite del motor y filtroSWJ00341
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contac-
to del aceite con el cuerpo o la ropa puede
provocar quemaduras.
SCJ00992
No ponga el motor en marcha cuando la
cantidad de aceite en el depósito sea ex-
cesiva o insuficiente, pues el motor podría
averiarse.
Se recomienda efectuar el cambio de aceite
del motor y del filtro de aceite del motor en un
concesionario Yamaha. No obstante, si opta
por cambiar el aceite y el filtro usted mismo,
consulte a un concesionario Yamaha.
UF3V73S0.book Page 119 Tuesday, September 14, 2021 4:16 PM

Especificaciones
120
SJU46451
Especificaciones
Capacidad de la
moto de agua:Personas a bordo (máximo): 3 persona
Máxima capacidad de carga: 240 kg (530 lb)
Dimensiones y pe-
so: Eslora: 3.58 m (140.9 in)
Manga: 1.27 m (50.0 in)
Puntal: 1.23 m (48.4 in)
Peso en seco: 381 kg (840 lb) (FX HO)
389 kg (858 lb) (FX HO con audio)
382 kg (842 lb) (FX CRUISER HO)
390 kg (860 lb) (FX CRUISER HO con
audio)
Rendimiento: Potencia máxima (de acuerdo con
ISO 8665/SAE J1228): 125.0 kW a 7600 r/min
Consumo máximo de combustible: 49.7 L/h (13.1 US gal/h,
10.9 Imp.gal/h)
Autonomía a pleno gas: 1.41 hora
Régimen mínimo: 1300 100 r/min
Motor: Tipo de motor: DOHC de 4 tiempos refrigerado por
líquido
Número de cilindros: 4
Cilindrada: 1812 cm3
Diámetro x carrera: 86.0  78.0 mm (3.39  3.07 in)
Relación de compresión: 11.0 : 1
Holgura de las válv ulas (en frío) (ad-
misión): 0.14–0.23 mm (0.0055–0.0091 in)
Holgura de las válv ulas (en frío) (es-
cape): 0.28–0.37 mm (0.0110–0.0146 in)
Sistema de engrase: Colector de aceite de lubricante en el
cárter
Sistema de refrigeración: Agua
Sistema de arranque: Eléctrico
Sistema de encendido: T.C.I.
Bujía (NGK): LFR6A
Distancia entre electrodos: 0.8–0.9 mm (0.031–0.035 in)
Capacidad de la batería: 12 V, 18 Ah
Tipo de batería: YTX20L-BS
Sistema de carga: Magneto del volante
UF3V73S0.book Page 120 Tuesday, September 14, 2021 4:16 PM

Especificaciones
121
Grupo propulsor:Sistema de propulsión: Bomba de chorro
Tipo de bomba de chorro: Flujo axial, una etapa
Giro del rotor: En sentido contrario a las agujas del
reloj
Ángulo de la tobera de propulsión: 24+24 °
Ángulo de trimado de la tobera de
propulsión: -5, -3, 0, 3, 6 °
Combustible y
aceite: Combustible recomendado: Gasolina normal sin plomo
Índice de octano mínimo (PON): 86
Índice de octano mínimo (RON): 90
Aceite de motor recomendado: YAMALUBE 4W o aceite para moto-
res de 4 tiempos
Tipo de aceite de motor recomenda-
do SAE: SAE 10W-30, 10W-40, 20W-40,
20W-50
Grado del aceite de motor recomen-
dado API: API SG, SH, SJ, SL
Capacidad total del depósito de
combustible: 70 L (18.5 US gal, 15.4 Imp.gal)
Cantidad de aceite del motor (con
sustitución del filtro de aceite): 3.7 L (3.91 US qt, 3.26 Imp.qt)
Cantidad de aceite del motor (sin
sustitución del filtro de aceite): 3.5 L (3.70 US qt, 3.08 Imp.qt)
Cantidad total de aceite del motor: 5.3 L (5.60 US qt, 4.66 Imp.qt)
UF3V73S0.book Page 121 Tuesday, September 14, 2021 4:16 PM

Resolución de averías
122
SJU34562
Identificación de averías
Si le ocurre algún problema con la moto de agua, utilice este capítulo para identificar la posible
causa.
Si no puede encontrar la causa, consulte a un concesionario Yamaha.
SJU46132Cuadro de identificación de averías
Confirme la posible causa y la solución, y después consulte la página correspondiente.
PROBLEMAPOSIBLE CAUSA SOLUCIÓN PÁGINA
El motor no arran-
ca (el motor de
arranque no gira) Sistema de
seguridad
Ya m a h aEl sistema está blo-
queado
Desbloquear el siste-
ma
25
Interruptor de
paro de
emergencia
del motor La pinza no está co-
locada
Colocar la pinza
26
Fusible Fundido Hacerlo revisar en un
concesionario
Ya m a h a —
Batería Descargada Cargarla110
Terminales flojos Apretarlos según sea necesario 110
Terminal corroído Limpiar o cambiar 110
Motor de
arranque Averiado
Hacerlo revisar en un
concesionario
Ya m a h a —
UF3V73S0.book Page 122 Tuesday, September 14, 2021 4:16 PM

Resolución de averías
123
El motor no arran-
ca (el motor de
arranque gira)Manilla del
acelerador
Apretada Soltar 26
Averiado Hacerlo revisar en un
concesionario
Ya m a h a —
Manilla RiDE Apretada Soltar 26 Averiado Hacerlo revisar en un concesionario
Ya m a h a —
Combustible Depósito de com- bustible vacío Repostar lo antes po-
sible
79
Sucio o contaminado Hacerlo revisar en un concesionario
Ya m a h a —
Depósito de
combustible Presencia de agua o
suciedad Hacerlo revisar en un
concesionario
Ya m a h a —
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Ya m a h a—
Sistema de
inyección de
combustible Bomba de combusti-
ble averiada
Hacerlo revisar en un
concesionario
Ya m a h a —
El motor funciona
de forma irregular o
se cala Combustible Depósito de com-
bustible vacío Repostar lo antes po-
sible
79
Sucio o contaminado Hacerlo revisar en un concesionario
Ya m a h a —
Depósito de
combustible Presencia de agua o
suciedad Hacerlo revisar en un
concesionario
Ya m a h a —
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Ya m a h a—
Gama de temperatu-
ra incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Distancia entre elec-
trodos incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Cableado
eléctrico Conexión suelta Hacerlo revisar en un
concesionario
Ya m a h a —
Sistema de
inyección de
combustible Inyectores averiados
u obstruidos
Hacerlo revisar en un
concesionario
Ya m a h a —
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF3V73S0.book Page 123 Tuesday, September 14, 2021 4:16 PM

Resolución de averías
124
Se muestra la alar-
maAlarma de ni-
vel de com-
bustibleDepósito de com-
bustible vacío
Repostar lo antes po-
sible 79
Alarma de
presión de
aceite Disminución de la
presión de aceite
Hacerlo revisar en un
concesionario
Ya m a h a 67
Alarma de re-
calentamien-
to del motor To m a d e a d m i s i ó n
del chorro obstruida
Limpiar
126
Alarma de
comproba-
ción del mo-
tor Sensores averiados Hacerlo revisar en un
concesionario
Ya m a h a 66
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF3V73S0.book Page 124 Tuesday, September 14, 2021 4:16 PM

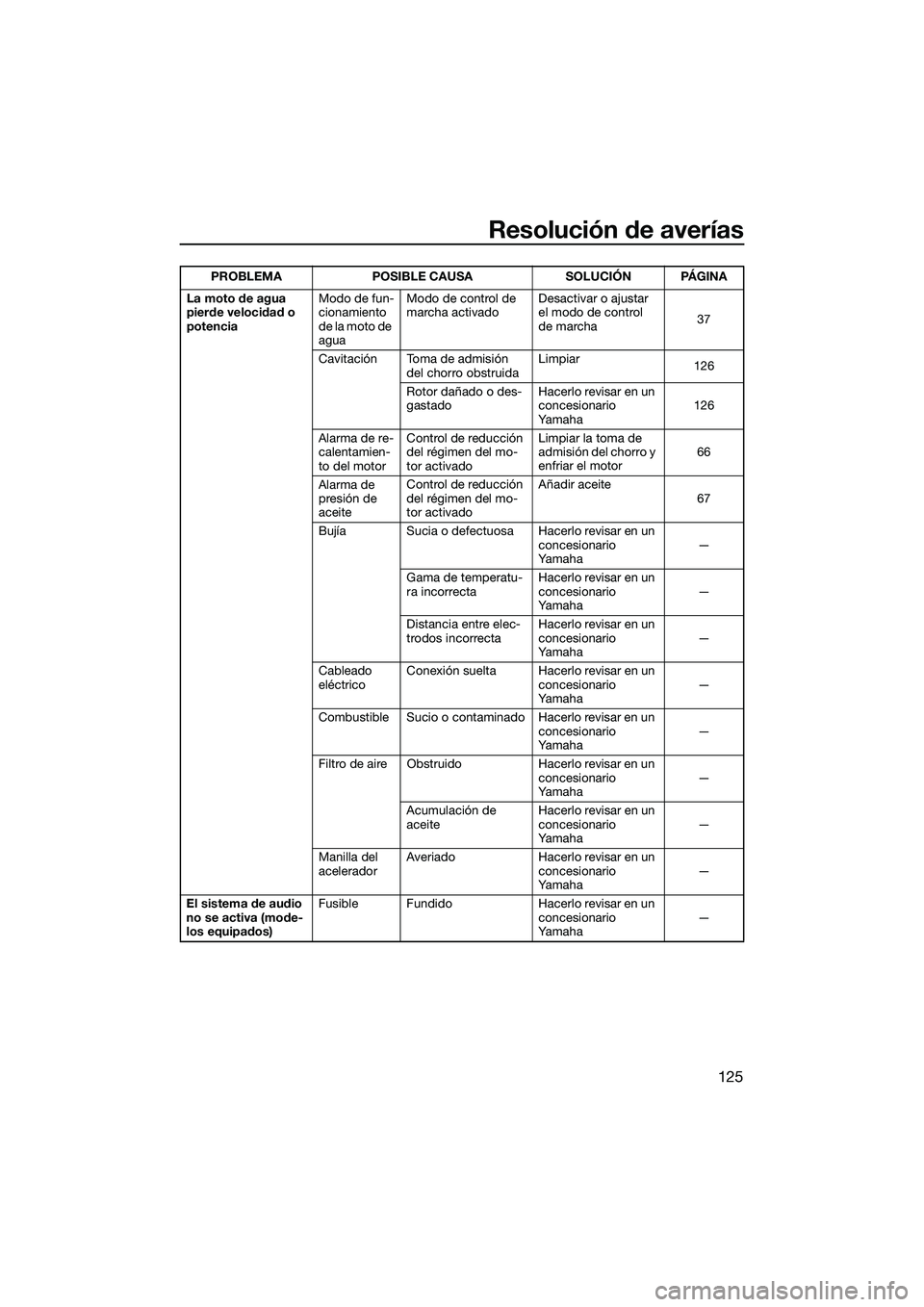

Resolución de averías
125
La moto de agua
pierde velocidad o
potenciaModo de fun-
cionamiento
d e l a m o t o d e
aguaModo de control de
marcha activado
Desactivar o ajustar
el modo de control
de marcha
37
Cavitación Toma de admisión del chorro obstruida Limpiar
126
Rotor dañado o des-
gastado Hacerlo revisar en un
concesionario
Ya m a h a 126
Alarma de re-
calentamien-
to del motor Control de reducción
del régimen del mo-
tor activado Limpiar la toma de
admisión del chorro y
enfriar el motor
66
Alarma de
presión de
aceite Control de reducción
del régimen del mo-
tor activado Añadir aceite
67
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Ya m a h a—
Gama de temperatu-
ra incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Distancia entre elec-
trodos incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Cableado
eléctrico Conexión suelta Hacerlo revisar en un
concesionario
Ya m a h a —
Combustible Sucio o contaminado Hacerlo revisar en un concesionario
Ya m a h a—
Filtro de aire Obstruido Hacerlo revisar en un concesionario
Ya m a h a—
Acumulación de
aceite Hacerlo revisar en un
concesionario
Ya m a h a —
Manilla del
acelerador Averiado Hacerlo revisar en un
concesionario
Ya m a h a —
El sistema de audio
no se activa (mode-
los equipados) Fusible Fundido Hacerlo revisar en un
concesionario
Ya m a h a—
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF3V73S0.book Page 125 Tuesday, September 14, 2021 4:16 PM

Resolución de averías
126
SJU34625
Procedimientos de emergenciaSJU44592Limpieza de la toma de admisión del
chorro y el rotor
SWJ00783
Antes de proceder a eliminar las algas o
residuos de la toma de admisión del cho-
rro o de la zona del rotor, pare el motor y
quite la pinza del interruptor de paro de
emergencia. El contacto con las piezas gi-
ratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
Si la toma de admisión del chorro o el rotor se
obstruyen con algas o residuos, puede pro-
ducirse cavitación y el empuje disminuirá
aunque aumente el régimen del motor. Si se
prolonga esta situación, el motor se recalen-
tará y puede averiarse. ATENCIÓN: Si pene-
tran algas o residuos en la toma de
admisión del chorro, navegue al ralentí
hasta que los haya eliminado.
[SCJ00654]
Si detecta algún signo de que la toma de ad-
misión del chorro o el rotor están obstruidos
con algas o residuos, vuelva a tierra y com-
pruébelos. Pare siempre el motor antes de
varar la moto de agua. (1) Coloque una tela o moqueta adecuada
debajo de la moto de agua para prote-
gerla de las abrasiones y rayaduras. La-
dee la moto de agua sobre su costado
como se muestra. ATENCIÓN: Al ladear
la moto de agua sobre su costado, su-
jete la proa para que el manillar no se
doble o resulte dañado.
[SCJ02691]
(2) Elimine las algas o residuos de la toma de admisión del chorro, el eje de trans-
UF3V73S0.book Page 126 Tuesday, September 14, 2021 4:16 PM
