1-4. Hybridní systém
Bezpečnost a zabezpečení
VÝSTRAHA
●Nikdy znovu neprodávejte, nepře-
dávejte ani neupra vujte hybridní
akumulátor. Aby se předešlo neho- dám, hybridní akumulátory, které
byly vyjmuty z likvidovaného vozi-
dla, jsou shromažďovány u kterého- koliv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémko-
liv spolehlivém servisu. Nelikvidujte
akumulátor sami.
Dokud není akumulátor řádně předán,
může nastat následující, což může
mít za následek smrtelné nebo vážné zranění:
• Hybridní akumuláto r může být nele-
gálně zlikvidován nebo uložen na skládku, což je nebezpečné životní-
mu prostředí, a nebo se někdo
může dotknout vysokonapěťové části s následkem elektrického
šoku.
• Hybridní akumulátor je určen pro použití výhradně ve vašem hybrid-
ním elektrickém vozidle. Pokud je
hybridní akumulátor použit mimo vaše vozidlo nebo jakkoliv upravo-
ván, může dojít k nehodám, jako
jsou elektrický šok, vznik tepla, vznik kouře, výbuch a únik elektro-
lytu.
Když znovu prodáváte nebo předává- te vaše vozidlo, je možnost nehody
mimořádně vysoká, protože osoba,
která vozidlo přebírá, si nemusí být vědoma těchto nebezpečí.
●Pokud je vaše vozidlo likvidováno bez toho, že byl vyjmut hybridní
akumulátor, hrozí při dotyku vyso-
konapěťových částí, kabelů a jejich konektorů nebezpečí silného elek-
trického šoku. V případě, že vaše
vozidlo musí být z likvidováno, hyb- ridní akumulátor musí být zlikvido-
ván kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servi-
sem, nebo kvalifiko vaným servisem.
Pokud není hybridní akumulátor zli- kvidován správně, může způsobit
elektrický šok s následky smrti
nebo vážného zranění.

841-4. Hybridní systém

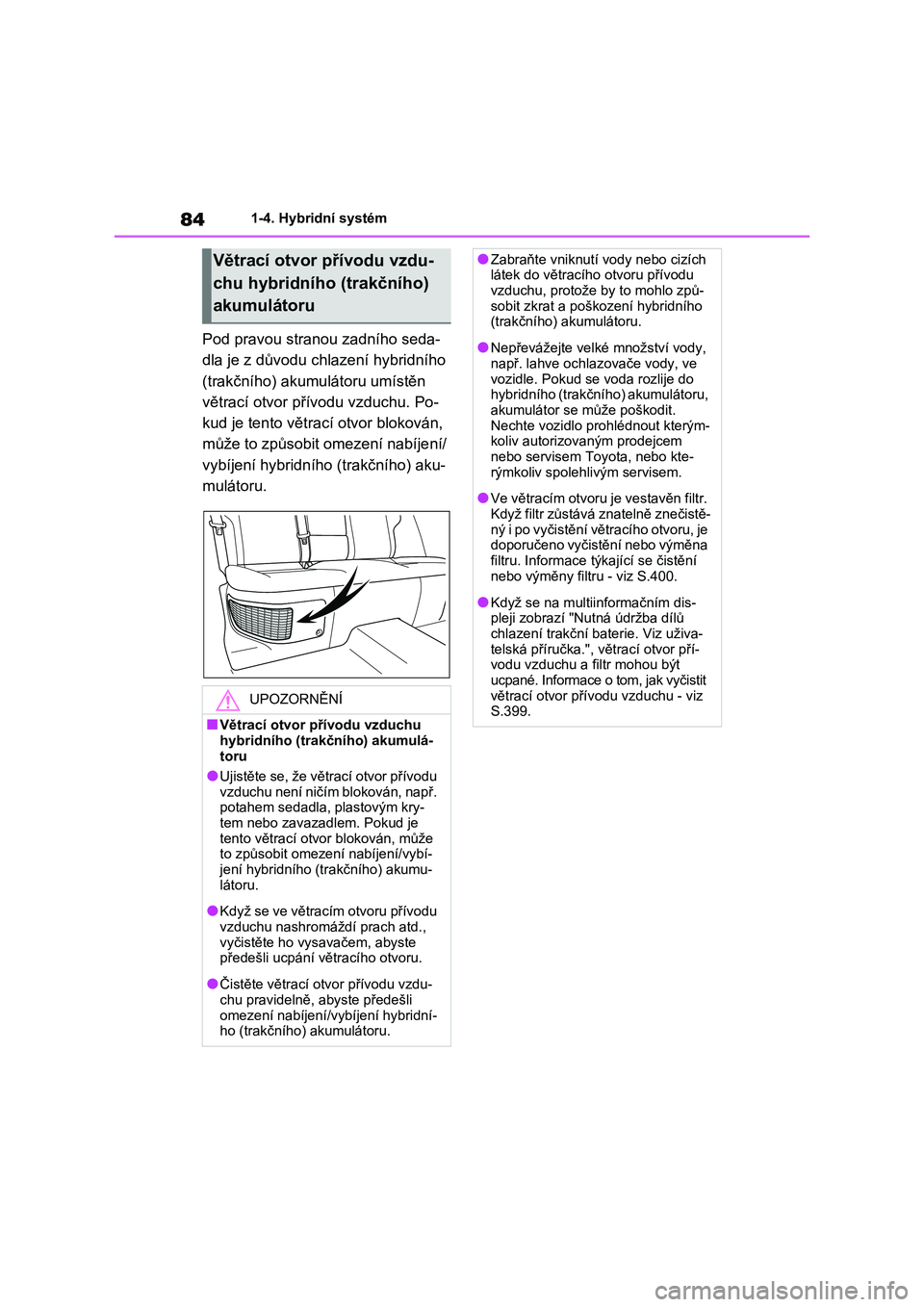

Pod pravou stranou zadního seda-
dla je z důvodu chlazení hybridního
(trakčního) akumulátoru umístěn
větrací otvor přívodu vzduchu. Po-
kud je tento větrac í otvor blokován,
může to způsobit omezení nabíjení/
vybíjení hybridního (trakčního) aku-
mulátoru.
Větrací otvor přívodu vzdu-
chu hybridního (trakčního)
akumulátoru
UPOZORNĚNÍ
■Větrací otvor přívodu vzduchu
hybridního (trakčního) akumulá- toru
●Ujistěte se, že větrací otvor přívodu
vzduchu není ničím blokován, např. potahem sedadla, plastovým kry-
tem nebo zavazadlem. Pokud je
tento větrací otvor blokován, může to způsobit omezení nabíjení/vybí-
jení hybridního (t rakčního) akumu-
látoru.
●Když se ve větracím otvoru přívodu
vzduchu nashromáždí prach atd., vyčistěte ho vysavačem, abyste
předešli ucpání větracího otvoru.
●Čistěte větrací ot vor přívodu vzdu-
chu pravidelně, abyste předešli
omezení nabíjení/vyb íjení hybridní- ho (trakčního) akumulátoru.
●Zabraňte vniknutí vody nebo cizích látek do větracího otvoru přívodu
vzduchu, protože by to mohlo způ-
sobit zkrat a poško zení hybridního (trakčního) akumulátoru.
●Nepřevážejte velké množství vody, např. lahve ochl azovače vody, ve
vozidle. Pokud se voda rozlije do
hybridního (trakčního) akumulátoru, akumulátor se může poškodit.
Nechte vozidlo prohlédnout kterým-
koliv autorizova ným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
●Ve větracím otvoru je vestavěn filtr.
Když filtr zůstává znatelně znečistě-
ný i po vyčistění větracího otvoru, je doporučeno vyčistění nebo výměna
filtru. Informace týkající se čistění
nebo výměny filtru - viz S.400.
●Když se na multiinformačním dis-
pleji zobrazí "Nut ná údržba dílů chlazení trakční baterie. Viz uživa-
telská příručka.", větrací otvor pří-
vodu vzduchu a filtr mohou být ucpané. Informace o tom, jak vyčistit
větrací otvor přívodu vzduchu - viz
S.399.

85
1
1-4. Hybridní systém
Bezpečnost a zabezpečení
Systém nouzového vypnutí vypne
vysokonapěťový proud a zastaví pa-
livové čerpadlo, aby minimalizoval
nebezpečí úrazu elektrickým prou-
dem a úniku paliva, pokud je de-
tekována určitá úroveň nárazu
pomocí senzoru nárazu. Pokud je
systém nouzového vypnutí aktivo-
ván, vaše vozidlo nelze znovu na-
startovat. Pro opět ovné nastartování
hybridního systému kontaktujte kte-
réhokoliv autorizovaného prodejce
nebo servis Toyota , nebo kterýkoliv
spolehlivý servis.
Když dojde k poruše hybridního sys-
tému nebo je provedeno nesprávné
ovládání, automaticky se zobrazí
hlášení.
Pokud se na multiinformačním dis-
pleji zobrazí výstražné hlášení, pře-
čtěte si hlášení a postupujte podle
pokynů.
■Když se rozsvítí výstražná kontrol-
ka, zobrazí výstražné hlášení, nebo
je odpojen 12V akumulátor
Hybridní systém nemus í jít nastartovat.
V tom případě zkus te systém nastarto-
vat znovu. Pokud se indikátor "READY" nerozsvítí, kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Systém nouzového vypnutíVýstražné hlášení hybridní-
ho systému

97
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
*1: Tyto kontrolky se r ozsvítí, když je spí-
nač POWER zapnut do ZAPNUTO,
aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na-
startování hybri dního systému nebo
po několika sek undách. Systém
může mít poruchu, pokud se kontrol-
ka nerozsvítí nebo nezhasne. Nechte
vozidlo prohlédnout kterýmkoliv auto-
rizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým
servisem.
*2: Tato kontrolka se r ozsvítí na multiin-
formačním displeji spolu s hlášením.
*3: Indikátor vypnutí parkovacího asis-
tenta Toyota se ro zsvítí, když je spí-
nač POWER zapnut do ZAPNUTO,
pokud je funkce pa rkovacího asisten-
ta Toyota zapnuta. Indikátor po něko-
lika sekundách zhasne.
Indikátory informují řidiče o provoz-
ním stavu různých systémů vozidla.
VÝSTRAHA
■Pokud se nerozsvítí výstražná
kontrolka bezpečnostního sys-
tému
Pokud by se kontro lka bezpečnostní-
ho systému, jako je výstražná kontrol-
ka ABS a SRS airbag ů, nerozsvítila při nastartování hyb ridního systému,
znamenalo by to, ž e tyto systémy ne-
jsou schopny vás ochránit při nehodě, což může mít za následek smrt nebo
vážná zranění. Nechte vozidlo ihned
prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem
Toyota, nebo kter ýmkoliv spolehli-
vým servisem, pok ud k tomu dojde.
Indikátory
Indikátor směrových
světel ( S.211)
Indikátor koncových
světel ( S.217)
Indikátor dálkových svě-
tel ( S.219)
Indikátor automatických
dálkových světel (jsou-li
ve výbavě) ( S.220)
Indikátor předních mlho-
vých světel (je-li ve vý-
bavě) ( S.224)
Indikátor zadního mlho-
vého světla (je-li ve vý-
bavě) ( S.224)
Indikátor systému Smart
Entry & Start*1
( S.201)
Indikátor tempomatu
( S.258, 269)
Indikátor adaptivního
tempomatu (je-li ve vý-
bavě) ( S.258)
Indikátor tempomatu
"SET" ( S.258, 269)
Indikátor omezovače
rychlosti (je-li ve vý-
bavě) ( S.272)
Indikátor LTA*2 (je-li ve
výbavě) ( 250)
Indikátor vypnutí par-
kovacího asistenta
Toyota*3, 4 (je-li ve vý-
bavě) ( S.293)
Indikátor vypnutí
PKSB*3, 5 (je-li ve vý-
bavě) ( S.303)

982-1. Přístrojová deska
*1: Tato kontrolka se rozsvítí na multiin-
formačním displeji spolu s hlášením.
*2: V závislosti na pr ovozním stavu sys-
tému se barva a stav (svícení/blikání)
indikátoru mění.
*3: Kontrolka se rozsví tí, když je systém
vypnutý.
*4: Indikátor vypnutí parkovacího asis-
tenta Toyota se ro zsvítí, když je spí-
nač POWER zapnut do ZAPNUTO,
pokud je funkce par kovacího asisten-
ta Toyota zapnuta. Indikátor po něko-
lika sekundách zhasne.
*5: Tyto kontrolky se rozsvítí, když je spí-
nač POWER zapnut do ZAPNUTO,
aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na-
startování hybri dního systému nebo
po několika sekundách. Systém
může mít poruchu, pokud se kontrol-
ky nerozsvítí nebo nezhasnou.
Nechte vozidlo prohlédnout kterým-
koliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
*6: Tato kontrolka se rozsvítí na vnějších
zpětných zrcátkách.
*7: Když je venkovní teplota přibližně
3 °C nebo nižší, ind ikátor bude blikat
přibližně 10 sekund , pak zůstane sví-
tit.
*8: Tato kontrolka se rozsvítí na střed-
ním panelu.
(Bliká)
Indikátor prokluzu*5
( S.316)
Indikátor vypnutí
VSC*3, 5 ( S.316)
Výstražná kontrolka
PCS*3, 5 (je-li ve vý-
bavě) ( S.239)
Indikátory BSM na vněj-
ších zpětných zrcát-
kách*5, 6 (je-li ve
výbavě) ( S.274)
Indikátor BSM (je-li ve
výbavě) ( S.274)
Indikátor vypnutí
RCTA*3, 5 (je-li ve výba-
vě) ( S.274)
Indikátor pohotovostní-
ho stavu přidržení
brzdy*5 ( S.215)
Indikátor činnosti přidr-
žení brzdy*5 ( S.215)
Indikátor zabezpečení
( S.86, 88)
Indikátor "READY"
( S.201)
Indikátor nízké venkovní
teploty*7 ( S.101, 107)
Indikátor EV ( S.78)
Indikátor parkovací
brzdy ( S.212)
Indikátor jízdního reži-
mu EV ( S.205)
Indikátor jízdního reži-
mu Eco ( S.310)
Indikátor režimu Sport
( S.310)
Indikátor režimu Trail
(je-li ve výbavě)
( S.312)
Indikátor "PASSENGER
AIR BAG"*5, 8 (je-li ve vý-
bavě) ( S.46)

99
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Indikátory BSM (Sledování slepého úhlu) na vnějších zpětných zrcát-
kách (je-li ve výbavě)
Pro ověření činnosti se indikátory BSM na vnějších zpětných z rcátkách rozsvítí
v následujících situacích:
●Když je spínač POWER zapnut do
ZAPNUTO, pokud je funkce BSM je
povolena na obrazovce na multi-
informačním displeji.
●Když je funkce BSM povolena na ob-
razovce na multii nformačním dis-
pleji, pokud je spínač POWER
v ZAPNUTO.
Pokud systém funguje správně, indiká- tory BSM na vnějších zpětných zrcát-
kách po několika se kundách zhasnou.
Pokud se indikátory BSM na vnějších zpětných zrcátkách nerozsvítí nebo ne-
zhasnou, mohlo doj ít k poruše systému.
Pokud k tomu dojde, nechte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.

101
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
Denní počítadlo kilometrů:
Zobrazuje vzdálenost, kterou vo zidlo ujelo od posledního vynulování počítadla. Den-
ní počítadla "A" a "B" se mohou používat pro záznam a zobrazení různých vzdále-
ností nezávisle na sobě.
Ovládání osvětlení p řístrojové desky:
Ukazuje jas osvě tlení přístrojové desky, který je možné nastavit.
Indikátor zařazené polohy a zařazeného rozsahu
Ukazuje zvolenou zařazenou polohu nebo zvolený rozsah řazení (S.207).
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
■Přístroje a displej svítí, když
Spínač POWER je v ZAPNUTO.
■Indikátor hybridního systému
Oblast READY OFF
Ukazuje, že hybridní systém není v čin-
nosti.
Oblast dobíjení
Ukazuje stav regenerace*.
Regenerovaná energie bude použita
k dobití hybridního (trakčního) akumulá-
toru.
Hybridní Eko oblast
Ukazuje, že pohon benzínovým moto-
rem není velmi často používán.
Benzínový motor se automaticky vypíná
a startuje při různých podmínkách.
Eko oblast
Ukazuje, že vozidlo jede způsobem šetr-
ným k životnímu prostředí.
Udržováním ručičky in dikátoru v oblasti
Eco může být dosaž eno ekologičtější jízdy.
Oblast výkonu
Ukazuje, že rozsah pro jízdu šetrnou
k životnímu prostřed í je překročen (při jízdě na plný výkon atd.)*: Pojem "regenerace" používaný v této
příručce znamená přeměnu energie vytvořené pohybem vozidla na elek-
trickou energii.
V následující situaci nebude indikátor hybridního systému fungovat.
●Indikátor "READY" nesvítí.
●Řadicí páka je v rozsahu jiném než D
nebo S.
■Zobrazení venkovní teploty
●V následujících situacích nemusí být zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat
déle než normálně. • Při zastavení nebo jízdě nízkou rych-
lostí (méně než 20 km/h)
• Když se venkovní teplota náhle změní
(při vjezdu/výjezdu z garáže nebo tu- nelu atd.)
●Když se zobrazí "--" nebo "E", systém
může mít poruchu.
Zavezte vozidlo ke k terémukoliv auto- rizovanému prodejci nebo do servisu
Toyota, nebo do kt eréhokoliv spolehli-
vého servisu.
H
I
A
B
C
D
E

107
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Indikátor hybridního systému
Oblast READY OFF
Ukazuje, že hybridní systém není v čin-
nosti.
Oblast dobíjení
Ukazuje stav regenerace*. Regenerova-
ná energie bude použi ta k dobití hybrid-
ního (trakčního) akumulátoru.
Hybridní Eko oblast
Ukazuje, že pohon benzínovým moto-
rem není velmi často používán.
Benzínový motor se automaticky vypíná
a startuje při různých podmínkách.
Eko oblast
Ukazuje, že vozidlo jede způsobem šetr-
ným k životnímu prostředí.
Udržováním ručičky indi kátoru v oblasti
Eco může být dosaženo ekologičtější
jízdy.
Oblast výkonu
Ukazuje, že rozsah pro jízdu šetrnou
k životnímu prostředí je překročen (při
jízdě na plný výkon atd.)
*: Pojem "regenerace" používaný v této
příručce znamená přeměnu energie vytvořené pohybem vozidla na elek-
trickou energii.
V následující situaci nebude indikátor hybridního systému fungovat.
●Indikátor "READY" nesvítí.
●Řadicí páka je v rozsahu jiném než D
nebo S.
■Zobrazení venkovní teploty
●V následujících situacích nemusí být
zobrazena správná venkovní teplota, nebo změna zobrazení může trvat
déle než normálně.
• Při zastavení nebo jízdě nízkou rych- lostí (méně než 20 km/h)
• Když se venkovní teplota náhle změní
(při vjezdu/výjezdu z garáže nebo tu- nelu atd.)
●Když se zobrazí "--" nebo "E", systém může mít poruchu.
Zavezte vozidlo ke k terémukoliv auto-
rizovanému prodejci nebo do servisu Toyota, nebo do kt eréhokoliv spolehli-
vého servisu.
●Zobrazuje venkovn í teplotu v rozsahu
od -40 °C do 50 °C.
●Když je venkovní teplota přibližně
3 °C nebo nižší, indikátor bude
blikat přibližně 10 sekund, pak zůsta-
ne svítit.
■Displej z tekutých krystalů
 S.111
■Přizpůsobení
Nastavení (např. zobrazení přístroje)
může být změněno na obrazovce na
multiinformačním displeji. ( S.117)
A
B
C
D
E
