Onderdelen SRS-airbagsysteem
ASensoren frontale aanrijding
BAan/uit-schakelaar airbag (indien
aanwezig)
CVoorpassagiersairbag
DSensoren aanrijding opzij
(voorportier)
ECurtain airbags
FGordelspanners en
spankrachtbegrenzers (voorstoelen)
GSensoren aanrijding opzij (voor)
HSide airbags
IGordelspanners en
spankrachtbegrenzers (buitenste
zitplaatsen achter)
JBestuurdersairbag
KKnie-airbag
LWaarschuwingslampje SRS
MAirbag-ECU
NControlelampjes PASSENGER AIR
BAG
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierboven afgebeeld. Het
SRS-airbagsysteem wordt aangestuurd door de airbag-ECU. Bij het activeren van de
airbags zorgt een chemische reactie in de ontstekingsmechanismen ervoor dat de airbags
snel gevuld worden met niet-giftig gas om de beweging van de inzittenden te helpen
beperken.
Als de SRS-airbags worden geactiveerd
• U kunt lichte schaafplekken,
brandwonden, kneuzingen, e.d.
oplopen als gevolg van de zeer hoge
snelheid waarmee de SRS-airbags
worden geactiveerd door hete gassen.• Er is een luide knal hoorbaar en er
komt wit poeder vrij.
• Gedurende enkele minuten na het
activeren van de airbags kunnen de
onderdelen van de airbagmodule
(stuurwielnaaf, afdekkap airbag en
ontstekingsmechanisme) evenals de
1 .1 Voor een veilig gebruik
31
1
Veiligheid en beveiliging

– Als de identificatiecode op de
bandenspanningssensoren en
-zenders niet is geregistreerd in de
bandenspanningswaarschuwings-
systeem -ECU.
– Als het reservewiel zich op een
plaats bevindt waar een slechte
ontvangst van radiosignalen is.
*
– Als er in de bagageruimte een groot
metalen object aanwezig is dat de
ontvangst van signalen kan
verstoren.
*
*
Alleen auto's met een volwaardig
reservewiel
• In de volgende situaties kunnen de
prestaties worden beïnvloed.
– In de buurt van een
televisiezendmast,
elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven
of andere locatie waar sterke
radiogolven of elektromagnetische
velden aanwezig zijn
– Als u een draagbare radio, mobiele
telefoon, draadloze telefoon of een
ander draadloos
communicatiemiddel bij u draagt
• Wanneer de auto geparkeerd is, kan
het langer duren voordat de
waarschuwing verschijnt of verdwijnt.
• Wanneer de bandenspanning snel
daalt, zoals bij een klapband, dan
verschijnt de waarschuwing mogelijk
niet.
Waarschuwingen
bandenspanningswaarschuwingssysteem
De eventuele waarschuwing van het
bandenspanningswaarschuwingssysteem
is gebaseerd op de omstandigheden
waaronder het systeem geïnitialiseerd
is. Daarom laat het systeem mogelijk
zelfs een waarschuwing zien wanneer de
bandenspanning niet laag genoeg is of
wanneer de druk hoger is dan de druk
die was ingesteld tijdens het initialiseren
van het systeem.Plaatsen van
bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren en
-zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren
en -zenders geplaatst worden, moeten de
identificatiecodes van deze componenten
worden geregistreerd in de
bandenspanningswaarschuwingssysteem-
ECU en moet het
bandenspanningswaarschuwingssysteem
worden geïnitialiseerd. Laat de
identificatiecodes van de
bandenspanningssensoren en -zenders
registreren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige. (→
Blz. 356)
Bij het vervangen van banden en velgen
Als de identificatiecode van de
bandenspanningssensor en -zender niet
is geregistreerd, werkt het
bandenspanningswaarschuwingssysteem
niet correct. Na ongeveer 10 minuten
rijden gaat het waarschuwingslampje
lage bandenspanning gedurende
1 minuut knipperen en het blijft daarna
branden om aan te geven dat er een
storing in het systeem aanwezig is.
OPMERKING
Repareren of vervangen van banden,
velgen, bandenspanningssensoren,
-zenders en ventieldopjes
• Neem voor het verwijderen en
plaatsen van wielen, banden of
bandenspanningssensoren en
-zenders contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige omdat de
bandenspanningssensoren en
-zenders beschadigd kunnen raken als
er niet voorzichtig mee wordt
omgegaan.
6.3 Zelf uit te voeren onderhoud
354

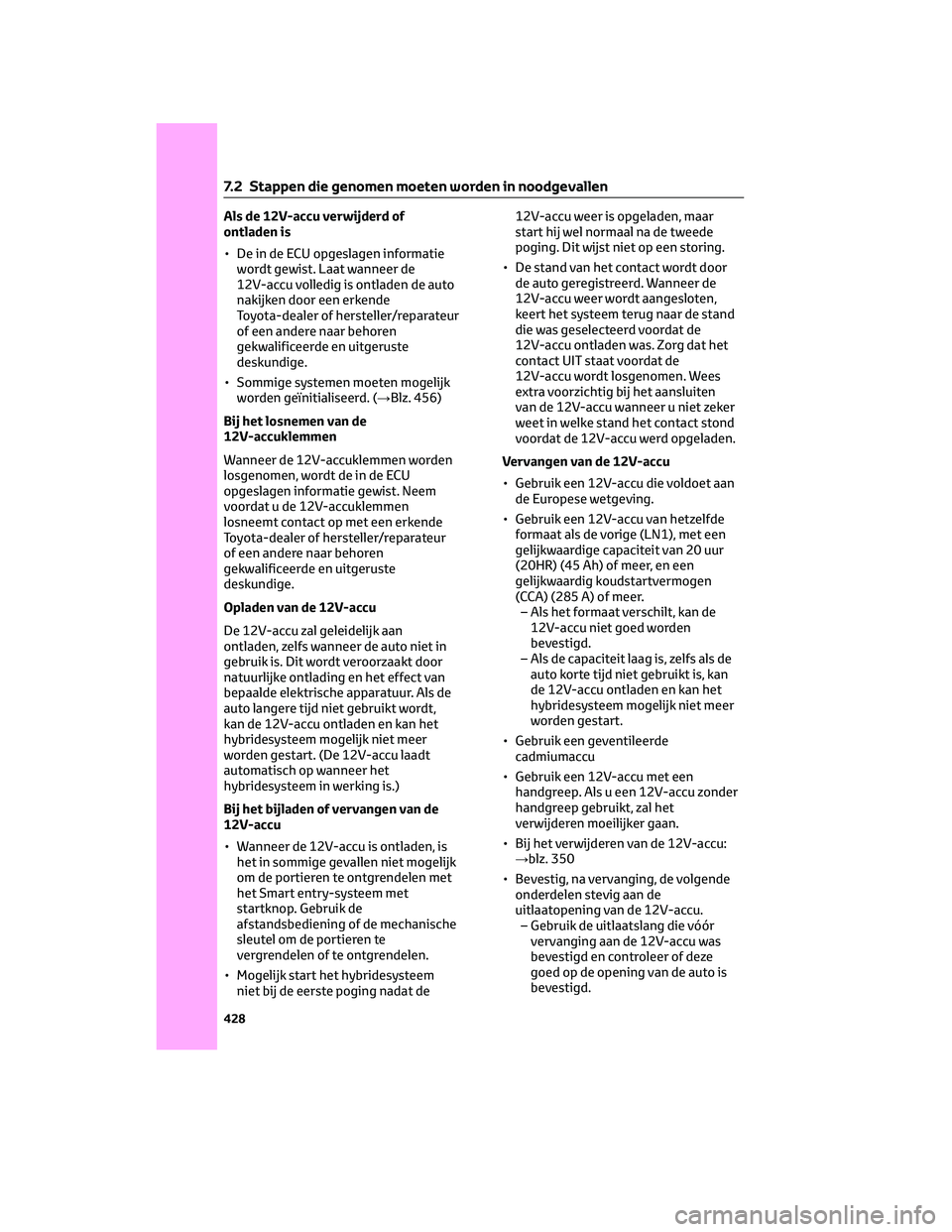

Als de 12V-accu verwijderd of
ontladen is
• De in de ECU opgeslagen informatie
wordt gewist. Laat wanneer de
12V-accu volledig is ontladen de auto
nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Sommige systemen moeten mogelijk
worden geïnitialiseerd. (→Blz. 456)
Bij het losnemen van de
12V-accuklemmen
Wanneer de 12V-accuklemmen worden
losgenomen, wordt de in de ECU
opgeslagen informatie gewist. Neem
voordat u de 12V-accuklemmen
losneemt contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan
ontladen, zelfs wanneer de auto niet in
gebruik is. Dit wordt veroorzaakt door
natuurlijke ontlading en het effect van
bepaalde elektrische apparatuur. Als de
auto langere tijd niet gebruikt wordt,
kan de 12V-accu ontladen en kan het
hybridesysteem mogelijk niet meer
worden gestart. (De 12V-accu laadt
automatisch op wanneer het
hybridesysteem in werking is.)
Bij het bijladen of vervangen van de
12V-accu
• Wanneer de 12V-accu is ontladen, is
het in sommige gevallen niet mogelijk
om de portieren te ontgrendelen met
het Smart entry-systeem met
startknop. Gebruik de
afstandsbediening of de mechanische
sleutel om de portieren te
vergrendelen of te ontgrendelen.
• Mogelijk start het hybridesysteem
niet bij de eerste poging nadat de12V-accu weer is opgeladen, maar
start hij wel normaal na de tweede
poging. Dit wijst niet op een storing.
• De stand van het contact wordt door
de auto geregistreerd. Wanneer de
12V-accu weer wordt aangesloten,
keert het systeem terug naar de stand
die was geselecteerd voordat de
12V-accu ontladen was. Zorg dat het
contact UIT staat voordat de
12V-accu wordt losgenomen. Wees
extra voorzichtig bij het aansluiten
van de 12V-accu wanneer u niet zeker
weet in welke stand het contact stond
voordat de 12V-accu werd opgeladen.
Vervangen van de 12V-accu
• Gebruik een 12V-accu die voldoet aan
de Europese wetgeving.
• Gebruik een 12V-accu van hetzelfde
formaat als de vorige (LN1), met een
gelijkwaardige capaciteit van 20 uur
(20HR) (45 Ah) of meer, en een
gelijkwaardig koudstartvermogen
(CCA) (285 A) of meer.
– Als het formaat verschilt, kan de
12V-accu niet goed worden
bevestigd.
– Als de capaciteit laag is, zelfs als de
auto korte tijd niet gebruikt is, kan
de 12V-accu ontladen en kan het
hybridesysteem mogelijk niet meer
worden gestart.
• Gebruik een geventileerde
cadmiumaccu
• Gebruik een 12V-accu met een
handgreep. Als u een 12V-accu zonder
handgreep gebruikt, zal het
verwijderen moeilijker gaan.
• Bij het verwijderen van de 12V-accu:
→blz. 350
• Bevestig, na vervanging, de volgende
onderdelen stevig aan de
uitlaatopening van de 12V-accu.
– Gebruik de uitlaatslang die vóór
vervanging aan de 12V-accu was
bevestigd en controleer of deze
goed op de opening van de auto is
bevestigd.
7.2 Stappen die genomen moeten worden in noodgevallen
428
