2022 TOYOTA PROACE VERSO EV Betriebsanleitungen (in German)

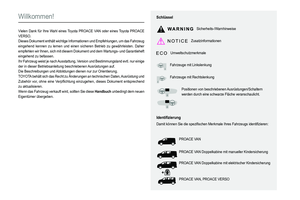

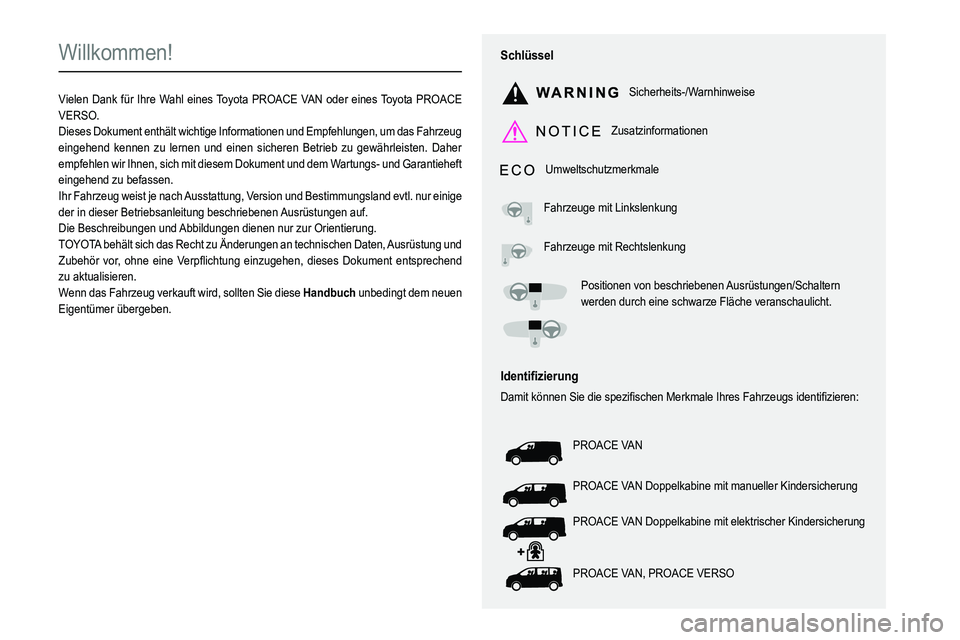

Willkommen!
Vielen Dank für Ihre Wahl eines Toyota PROACE VAN oder eines Toyota PROACE VERSO.Dieses Dokument enthält wichtige Informationen und Empfehlungen, um das Fahrzeug eingehend kennen zu lernen und einen sicheren Betrieb zu gewährleisten. Daher empfehlen wir Ihnen, sich mit diesem Dokument und dem Wartungs- und Garantieheft eingehend zu befassen.Ihr Fahrzeug weist je nach Ausstattung, Version und Bestimmungsland evtl. nur einige der in dieser Betriebsanleitung beschriebenen Ausrüstungen auf.Die Beschreibungen und Abbildungen dienen nur zur Orientierung.TOYOTA behält sich das Recht zu Änderungen an technischen Daten, Ausrüstung und 003Dzu aktualisieren.Wenn das Fahrzeug verkauft wird, sollten Sie diese Han unbedingt dem neuen Eigentümer übergeben.
Schl\374ssel
Sicherheits-/Warnhinweise
Zusatzinformationen
Umweltschutzmerkmale
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Positionen von beschriebenen Ausrüstungen/Schaltern werden durch eine schwarze Fläche veranschaulicht.
002C0047004800510057004C00BF005D004C0048005500580051004A
002700440050004C00570003004E007C005100510048005100030036004C004800030047004C00480003005600530048005D004C00BF00560046004B004800510003003000480055004E00500044004F00480003002C004B005500480056000300290044004B0055005D00480058004A00560003004C0047004800510057004C00BF005D004C0048005500480051001D
PROACE VAN
PROACE VAN Doppelkabine mit manueller Kindersicherung
PROACE VAN Doppelkabine mit elektrischer Kindersicherung
PROACE VAN, PROACE VERSO

2



 ■Übersicht
Übersicht 4Aufkleber 6
 ■Eco-Fahrmodus
1Instrumente

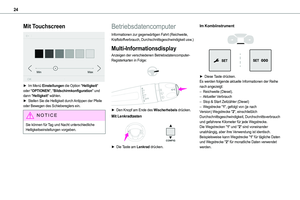

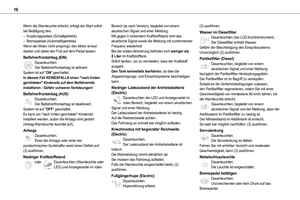

Kombiinstrument 10Warn- und Kontrollleuchten 12Kontrollleuchten 18Helligkeitsregler 23Betriebsdatencomputer 24Touchscreen 26Fernbedienbare Funktionen (Electric) 28Einstellen von Datum und Uhrzeit 28
2Zugriff

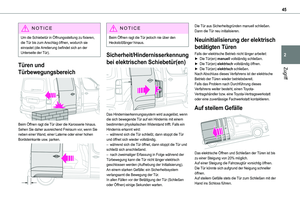

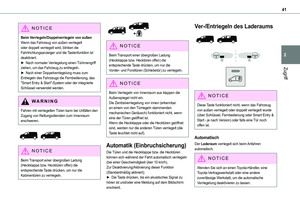

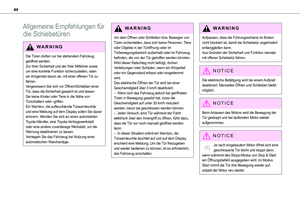

Elektronischer Schlüssel mit Fernbedienungsfunktion und mechanischem Notschlüssel 30Entriegelung/Komplett- oder wahlweise Entriegelung 33Schutz- und Abhilfemaßnahmen 37Zentralverriegelung 40Elektrische Schiebetür(en) 42Allgemeine Empfehlungen für die Schiebetüren 44Elektrisch betätigte Schiebetür(en) 46Hecktüren 48Heckklappe 49Heckscheibe 49Alarm 50Elektrische Fensterheber 52
3Benutzerfreundlichkeit und Komfort

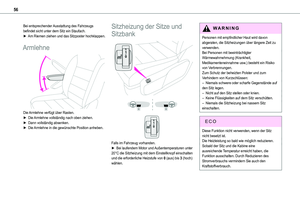

Vordersitze 53

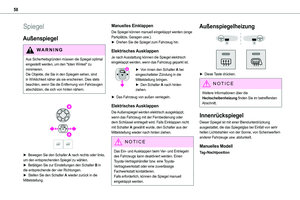

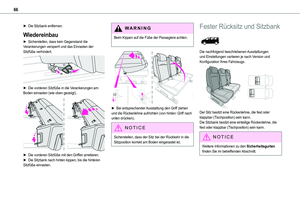

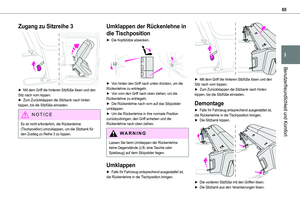

2-sitzige Vordersitzbank 55Einstellung des Lenkrads 57Spiegel 58Smart Cargo 59Vorsichtsmaßregeln für Sitze und Sitzbänke 63Feste einteilige Sitzbank 64Fester Rücksitz und Sitzbank 66Rücksitz und Sitzbank auf Schienen 68Einzelrücksitz(e) auf Schienen 71Doppelkabine, feste Sitzbank 73Doppelkabine, umklappbare Sitzbank 75Innenraumausrüstungen 76Laderaumzubehör 80Befestigungen im Sitzbereich 81Panoramaschiebedach 83Einklappbarer Schiebetisch 83Heizung und Belüftung 88Heizung 89Manuelle Klimaanlage 89Automatische Zweizonen-Klimaanlage 90Frontscheibenheizung 92Beschlagentfernung/Einteisung der Heckscheibe und/oder Außenspiegel 92Fondheizung - Klimaanlage 93Standheizung/-belüftung 94Vorklimatisierung (Electric) 97Innenraumleuchte(n) 98
4Beleuchtung und Sichtbarkeit

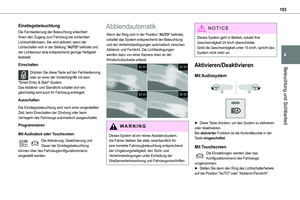

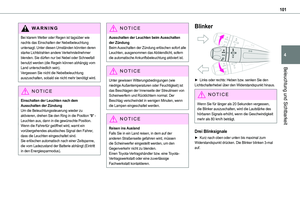

Lichtschalterhebel 100Blinker 101Tagfahrlicht/Standlicht 102Scheinwerferautomatik 102Ankunfts- und Begrüßungsbeleuchtung 102Abblendautomatik 103Scheinwerfer-Leuchtweiteneinstellung 104

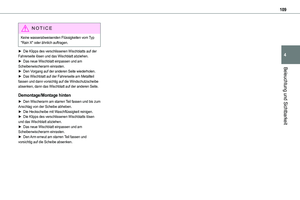

Innenraumbeleuchtung 105Wischerhebel 105Wischerautomatik 107Wechseln von Wischblättern 108
5Sicherheit

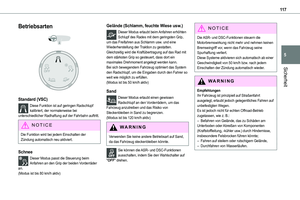

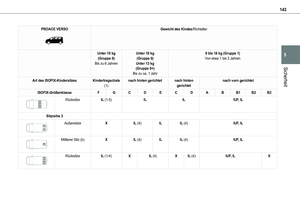

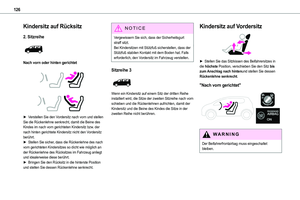

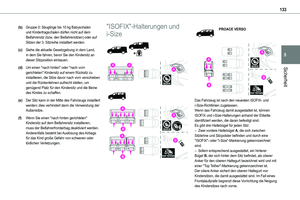

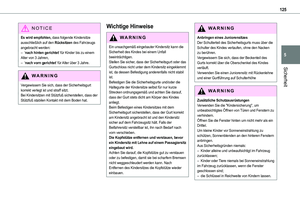

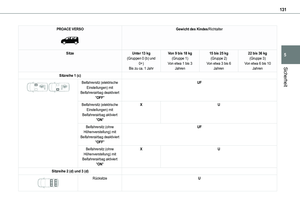

Allgemeine Sicherheitsempfehlungen 11 0Warnblinkanlage 111Notfall bzw. Hilferuf 111Hupe 11 3Fußgängerhupe (Electric) 11 3Elektronisches Stabilitätsprogramm (VSC) 11 3Toyota Traction Select 11 6Sicherheitsgurte 11 8Airbags 121Kindersitze 124Deaktivieren des Beifahrerfrontairbags 127ISOFIX- und i-Size-Kindersitze 133i-Size-Kindersitze 145Manuelle Kindersicherung 148Elektrische Kindersicherung 148Kindersicherung an den hinteren Fenstern 149
6Fahrbetrieb

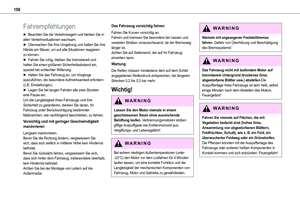

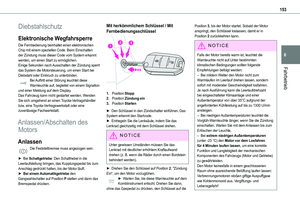

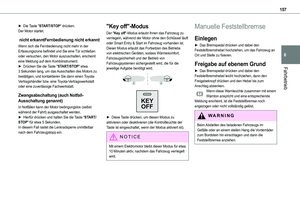

Fahrempfehlungen 150Anlassen/Abschalten des Motors 153Manuelle Feststellbremse 157Elektrische Feststellbremse 158Berganfahrhilfe 1616-Gang-Schaltgetriebe 162Schaltanzeige 163Automatikgetriebe 163Fahrmodus-Selektor (Electric) 167Betriebsarten (Electric) 169Stop & Start 169Zu geringer Reifendruck erfasst 171

3
Inhalt

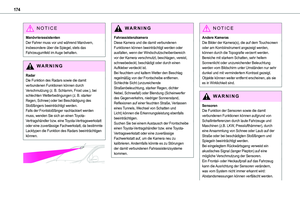

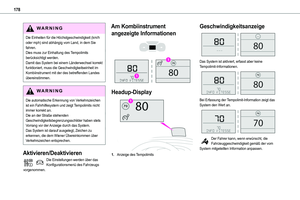

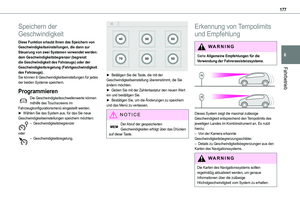

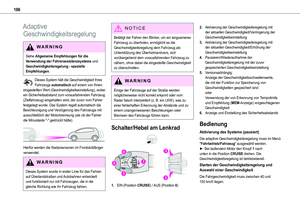

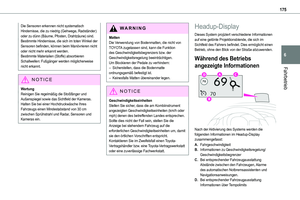

Fahrerassistenzsysteme - spezielle Empfehlungen 173Headup-Display 175Speichern der Geschwindigkeit 177Erkennung von Tempolimits und Empfehlung 177Geschwindigkeitsbegrenzer 180Geschwindigkeitsregelung - spezielle Empfehlungen 182Geschwindigkeitsregelung 183Adaptive Geschwindigkeitsregelung 186Active Safety Brake mit Kollisionswarnung und intelligentem Notbremsassistenten 189Spurwechselassistent 192Müdigkeitserkennung 193Toter-Winkel-Assistent 195Parksensoren 196VisioPark Light 198Heckbereichsansicht von oben 199
7Praktische Informationen

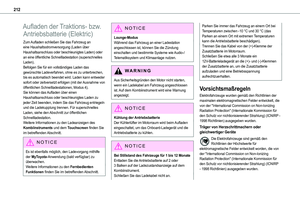

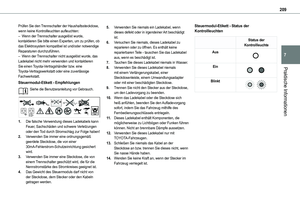

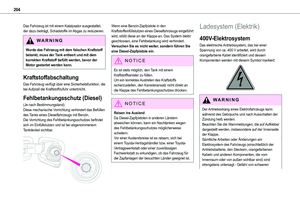

Kompatibilität von Kraftstoffen 202Betankung 202Fehlbetankungsschutz (Diesel) 204Ladesystem (Elektrik) 204Aufladen der Traktions- bzw. Antriebsbatterie (Elektric) 212Stromsparmodus 216Schneeketten 217Anhängerkupplung 218Dachträger / Dachgepäckträger 219Motorhaube 220Motorraum 221Füllstandkontrolle 222Schnellprüfungen 224AdBlue® (Dieselmotoren) 227Freilauf 229
Pflege- und Wartungshinweise 231
8Im Fall einer Panne

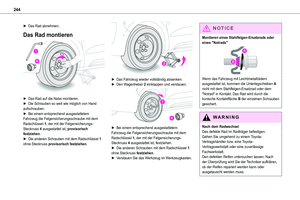

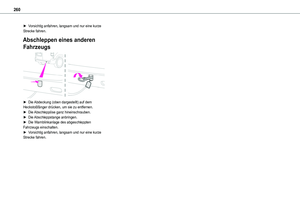

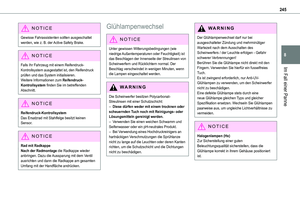

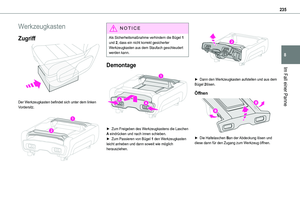

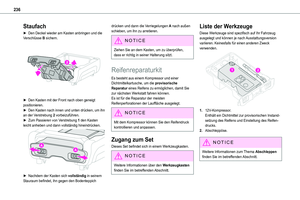

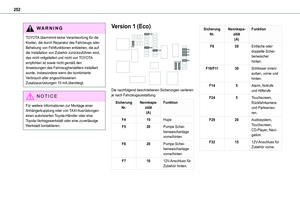

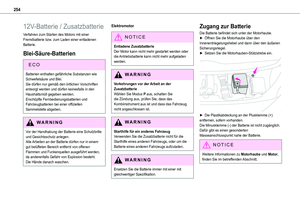

Warndreieck 234Kraftstoffmangel (Diesel) 234Werkzeugkasten 235Reifenreparaturkit 236Ersatzrad 240Glühlampenwechsel 245Sicherungswechsel 25112V-Batterie / Zusatzbatterie 254Abschleppen 258
9Technische Daten

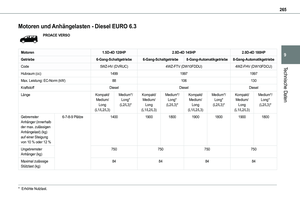

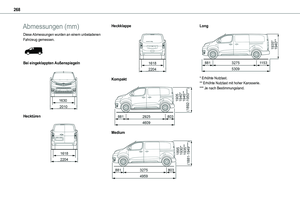

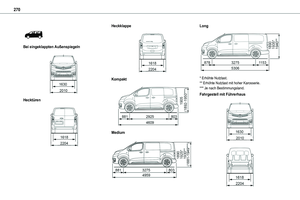

Technische Daten des Motors und Anhängelasten 261Dieselmotoren 262Elektromotor 266Abmessungen 268Identifizierungsplaketten 271
10Bluetooth®-Audiosystem

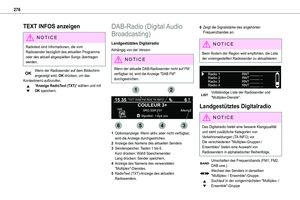

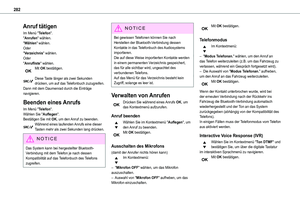

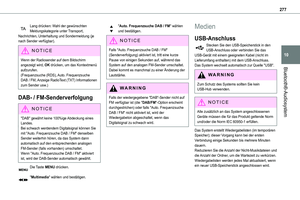

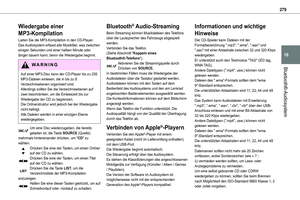

Erste Schritte 272Schalter/Hebel am Lenkrad 273Menüs 274Radio 274DAB-Radio (Digital Audio Broadcasting) 276Medien 277Telefon 280Häufig gestellte Fragen 283
11TOYOTA Pro Touch
Erste Schritte 286Schalter/Hebel am Lenkrad 287Menüs 288Anwendungen 289

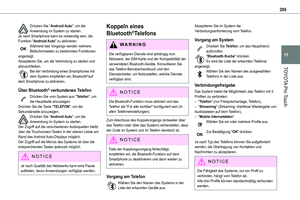

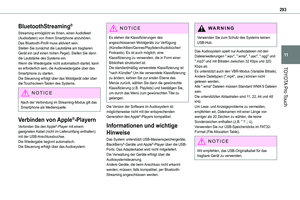

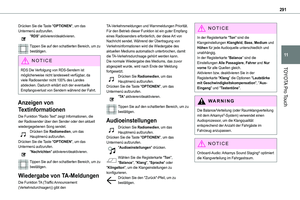

Radio 290DAB-Radio (Digital Audio Broadcasting) 292Medien 292Telefon 294Einstellungen 297Häufig gestellte Fragen 299
12TOYOTA Pro Touch mit Navigationssystem

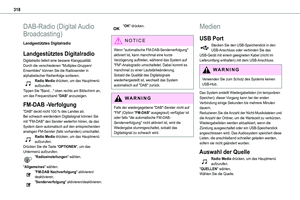

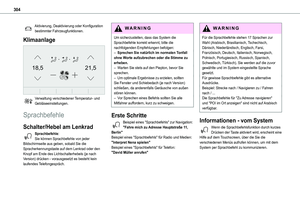

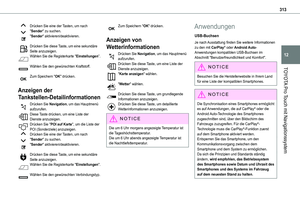

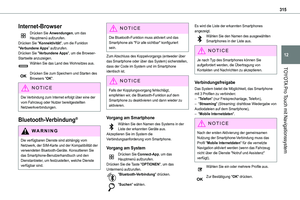

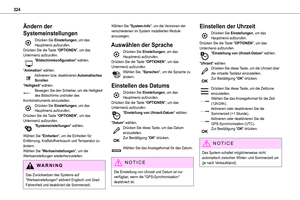

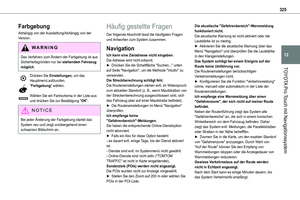

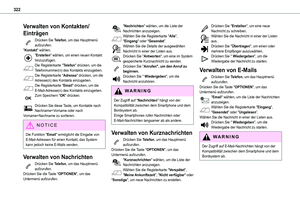

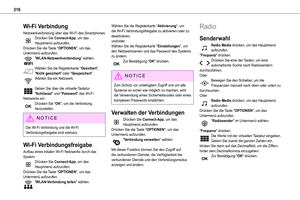

Erste Schritte 301Schalter/Hebel am Lenkrad 302Menüs 303Sprachbefehle 304Navigation 308Integrierte Navigation 3 11Anwendungen 313Radio 316DAB-Radio (Digital Audio Broadcasting) 318Medien 318Telefon 320Einstellungen 323Häufig gestellte Fragen 325
13Fahrtenschreiber

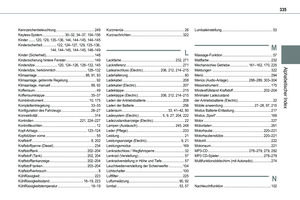

 ■Alphabetischer Index

4

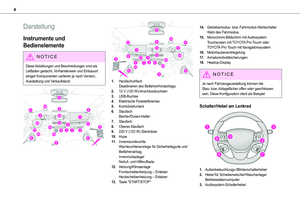

Darstellung
Instrumente und
Bedienelemente
NOTIC E
Diese Abbildungen und Beschreibungen sind als Leitfaden gedacht. Vorhandensein und Einbauort einiger Komponenten variieren je nach Version, Ausstattung und Verkaufsland.



1.HandschuhfachDeaktivieren des Beifahrerfrontairbags
2.12 V (120 W)-Anschlussbuchsen
3.USB-Buchse
4.Elektrische Feststellbremse
5.Kombiinstrument
6.StaufachBecher/Dosen-Halter
7.Staufach
8.Oberes Staufach
9.220 V (120 W) Steckdose
10.Hupe
11 .InnenraumleuchteWarnleuchtenanzeige für Sicherheitsgurte und BeifahrerairbagInnenrückspiegelNotruf- und Hilferuftaste
12.Heizung/KlimaanlageFrontscheibenheizung – EnteiserHeckscheibenheizung – Enteiser
13.Taste "START/STOP"
14.Getriebemodus- bzw. Fahrmodus-WahlschalterWahl des Fahrmodus
15.Monochrom-Bildschirm mit AudiosystemTouchscreen mit TOYOTA Pro Touch oder TOYOTA Pro Touch mit Navigationssystem
16.Motorhaubenentriegelung
17.Armaturenbrettsicherungen
18.Headup-Display
NOTIC E
Je nach Fahrzeugausstattung können die Stau- bzw. Ablagefächer offen oder geschlossen sein. Diese Konfiguration dient als Beispiel
Schalter/Hebel am Lenkrad

1.Außenbeleuchtungs-/Blinkerschalterhebel
2.Hebel für Scheibenwischer/Waschanlage/Betriebsdatencomputer
3.Audiosystem-Schalterhebel

5
Übersicht
4.Bedienelemente für Geschwindigkeitsregelung/Geschwindigkeitsbegrenzer/Adaptive Geschwindigkeitsregelung
5.Daumenrad für Kombiinstrument-Displaymodus
6.Steuerung der SprachsyntheseLautstärkeregelung
7.Audiosystem-Schalterhebel
Zentrale Bedientastenleiste


1.Ver-/Entriegelung von innen
2.Elektrische Schiebetür links
3.Elektrische Kindersicherung
4.Elektrische Schiebetür rechts
5.Kabinen-/Laderaum-Selektion
6.Warnblinkanlage
7.DSC/ASR-System
8.Reifendruck-Kontrollsystem
9.Stop & Start (Diesel)
Seitliche Bdientastenleiste


1.Toyota Traction Select
2.Headup-Display
3.Parksensoren
4.Zusatzheizung/Belüftungssystem (Diesel)
5.Alarm
6.Scheinwerfer-Leuchtweiteneinstellung
7.Spurwechselassistent
8.Toter-Winkel-Assistent
9.Abblendautomatik
Elektromotor

1.Ladestecker
2.Antriebsbatterie
3.Zusatzbatterie
4.Onboard-Ladegerät
5.Elektromotor
6.Ladekabel
Die Ladestecker 1 ermöglichen 3 Ladearten:– Aufladen zu Hause im Modus 2 über eine Haushaltssteckdose und das zugehörige Ladekabel 6.– Schnelles Aufladen im Modus 3 mit einer
Schnellladeeinheit (Wallbox).– Superschnelles Aufladen im Modus 4 an einer öffentlichen Schnellladestation.Die 400 V-Antriebsbatterie 2 nutzt die Lithium-Ionen-Technologie. Sie speichert und liefert die für den Betrieb des Elektromotors, der Klimaanlage und der Heizung erforderliche Energie. Deren Ladezustand wird

6
durch eine Anzeige und eine Ladezustand-Warnleuchte im Kombiinstrument angezeigt.Die 12 V-Zusatzbatterie 3 versorgt die herkömmliche Fahrzeugelektrik mit Strom. Sie wird automatisch von der Antriebsbatterie über das Onboard-Ladegerät nachgeladen.Das Onboard-Ladegerät 4 ermöglicht das Aufladen zu Hause (Modus 2) und das Schnellladen (Modus 3) der Antriebsbatterie sowie das Nachladen der 12
V-Zusatzbatterie.Der Elektromotor 5 sorgt für den Vortrieb entsprechend dem gewählten Fahrmodus und den Fahrbedingungen. Er gewinnt Energie während der Brems- und Verzögerungssphasen des Fahrzeugs zurück.

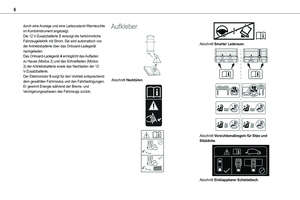

Aufkleber

Abschnitt Hecktüren.



Abschnitt Smarter Laderaum.


Abschnitt Vorsichtsmaßregeln für Sitze und Sitzbänke.

Abschnitt Einklappbarer Schiebetisch.

7
Übersicht

Abschnitt Zusatzheizung/-belüftung.

Abschnitt Deaktivieren des Beifahrerfrontairbags.

Abschnitt ISOFIX-Kindersitze.

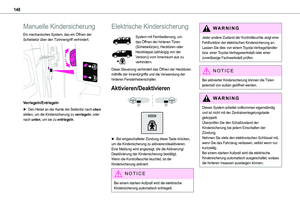

Abschnitt Manuelle Kindersicherung.

Abschnitt Elektrische Feststellbremse.



Abschnitt Ladesystem (Electric).

Abschnitt Aufladen der Antriebsbatterie (Electric).


Abschnitt Motorhaube.

Abschnitt Füllstandkontrolle.
24V
12V
Abschnitt 12 V-Batterie/Zusatzbatterie.

Abschnitt Reifenreparaturkit, Ersatzrad und Identifizierungsplaketten.

8
Eco-Fahrmodus
Der Eco-Fahrmodus bezieht sich auf eine Reihe von Fahrempfehlungen, mit denen der Fahrer den Energieverbrauch (Kraftstoff und/oder Strom) und den CO2-Ausstoß des Fahrzeugs reduzieren kann.
Angepasstes Schalten
Bei Schaltgetriebe sanft anfahren und umgehend hochschalten. Beim Beschleunigen früh hochschalten.
Bei Automatikgetriebe den optimalen Automatikmodus wählen. Das Gaspedal nicht zu stark oder abrupt betätigen.Die Schaltanzeige weist auf den am besten geeigneten Gang hin. Wenn diese Anzeige im Kombiinstrument erscheint, sofort entsprechend schalten.Bei Automatikgetriebe erscheint diese Anzeige nur im manuellen Schaltmodus.
Vorausschauend fahren
Halten Sie ausreichend Abstand zum vorausfahrenden Verkehr, verwenden Sie vorzugsweise die Motorbremse statt des Bremspedals und drücken Sie das Gaspedal mit Gefühl. Diese Fahrweise unterstützt Sie beim Reduzieren des Energiebrauchs, des CO2-Ausstoßes und vermindert zudem den Verkehrslärm.Aktivieren Sie bei reibungslosem Verkehrsfluss die Geschwindigkeitsregelung.
Kontrollieren Sie die Verwendung von elektrischen Geräten
Falls die Kabine vor dem Losfahren zu heiß ist, die Fenster und die Luftauslässe öffnen, bevor Sie die Klimaanlage verwenden.
Ab einer Geschwindigkeit von 50 km/h die Fenster schließen, aber die Luftauslässe offen lassen.Verwenden Sie Ausrüstungen wie Dach- und Fenstersonnenblenden, die helfen, die Temperatur im Fahrzeug niedrig zu halten.Falls nicht mit automatischer Regelung versehen, die Klimaanlage ausschalten, sobald die gewünschte Temperatur erreicht ist.Schalten Sie die Scheibenheizungen aus, falls sie nicht
automatisch gesteuert werden.Schalten Sie die Sitzheizung möglichst frühzeitig aus.Den Einsatz von Scheinwerfern und/oder Nebelscheinwerfern entsprechend der örtlichen Gesetzgebung an die Sichtverhältnisse der Umgebung anpassen.Vermeiden Sie es, den Motor vor dem Anfahren laufen zu lassen, insbesondere im Winter (außer bei sehr winterlichen Bedingungen: Temperatur unter -23°C). Das Fahrzeug erwärmt sich während der Fahrt viel schneller.Mitfahrer sollten nach Möglichkeit keine Wiedergabegeräte für Multimedia (Film, Musik, Videospiele usw.) anschließen, um den Energieverbrauch zu reduzieren.Alle Mobilgeräte vor dem Verlassen des Fahrzeugs vom Bordnetz trennen.
Ursachen für übermäßigen Verbrauch vermeiden
Verteilen Sie die Zuladung über das gesamte Fahrzeug. Dabei die schwersten Gegenstände im Laderaum so nah wie möglich an den Rücksitzen positionieren.
Die Zuladung des Fahrzeugs begrenzen und den Windwiderstand (Dachträger, Dachgepäckträger, Fahrradträger, Anhänger usw.) möglichst gering halten. Vorzugsweise nur eine Dachbox verwenden.Dachträger und Dachgepäckträger nach dem Gebrauch wieder abnehmen.Nach dem Winter die Winterreifen durch Sommerreifen ersetzen.
Die Wartungsanweisungen befolgen.
Den Reifendruck regelmäßig bei kalten Reifen prüfen und dabei die Druckangaben auf dem Aufkleber in der Fahrertüröffnung beachten.Insbesondere diese Kontrolle ausführen:– vor einer langen Reise.– vor jedem Jahreszeitenwechsel.– nach längerem Stillstand.Das Reserverad nicht vergessen und auch die Reifen von Anhängern und Wohnwagen kontrollieren.Das Fahrzeug regelmäßig warten lassen (Motoröl, Motorölfilter, Kabinenluftfilter usw.). Den vom Fahrzeughersteller vorgeschriebenen Inspektions-/Wartungsplan befolgen.Falls das SCR-System bei einem Dieselmotor nicht einwandfrei arbeitet, erhöht sich der Schadstoffausstoß. Wenden Sie sich so schnell wie möglich an einen autorisierten Toyota-Händler, eine Toyota-Vertragswerkstatt oder eine zuverlässige Werkstatt, um die Stickoxidemissionen Ihres Fahrzeugs wieder auf das gesetzliche Niveau zu bringen.Den Tankvorgang spätestens nach der dritten Abschaltung der Zapfpistole beenden, um Überlauf zu vermeiden.
