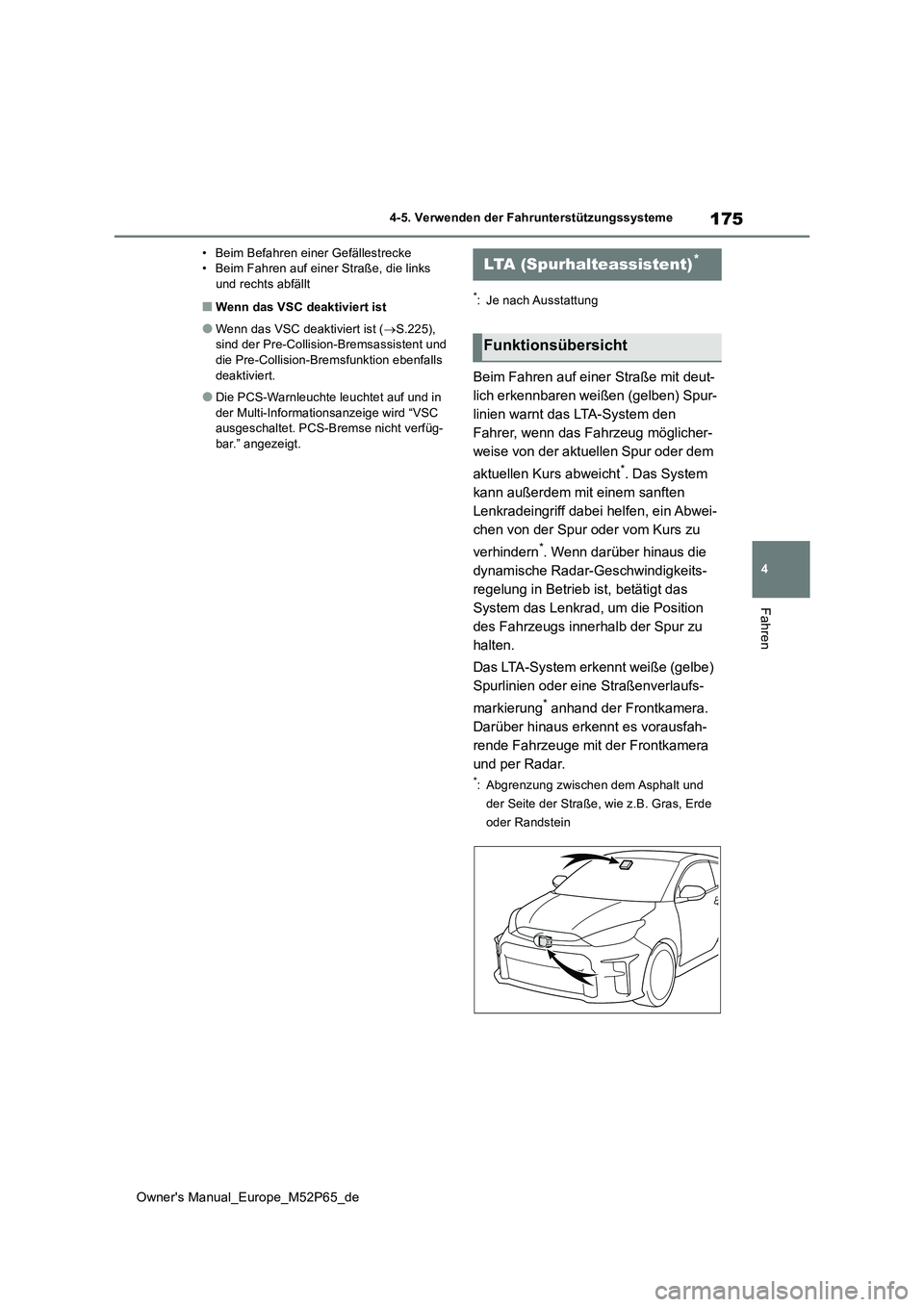

2022 TOYOTA GR YARIS Betriebsanleitungen (in German)

175
4
Owner's Manual_Europe_M52P65_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
• Beim Befahren einer Gefällestrecke • Beim Fahren auf einer Straße, die links und rechts abfällt
■Wenn das VSC deaktiviert ist
●Wenn das VSC deaktiviert ist ( S.225), sind der Pre-Collision-Bremsassistent und
die Pre-Collision-Bremsfunktion ebenfalls deaktiviert.
●Die PCS-Warnleuchte leuchtet auf und in der Multi-Informationsanzeige wird “VSC ausgeschaltet. PCS-Bremse nicht verfüg-
bar.” angezeigt.
*: Je nach Ausstattung
Beim Fahren auf einer Straße mit deut-
lich erkennbaren weißen (gelben) Spur-
linien warnt das LTA-System den
Fahrer, wenn das Fahrzeug möglicher-
weise von der aktuellen Spur oder dem
aktuellen Kurs abweicht*. Das System
kann außerdem mit einem sanften
Lenkradeingriff dabei helfen, ein Abwei-
chen von der Spur oder vom Kurs zu
verhindern*. Wenn darüber hinaus die
dynamische Radar-Geschwindigkeits-
regelung in Betrieb ist, betätigt das
System das Lenkrad, um die Position
des Fahrzeugs innerhalb der Spur zu
halten.
Das LTA-System erkennt weiße (gelbe)
Spurlinien oder eine Straßenverlaufs-
markierung* anhand der Frontkamera.
Darüber hinaus erkennt es vorausfah-
rende Fahrzeuge mit der Frontkamera
und per Radar.
*: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
LTA (Spurhalteassistent)*
Funktionsübersicht

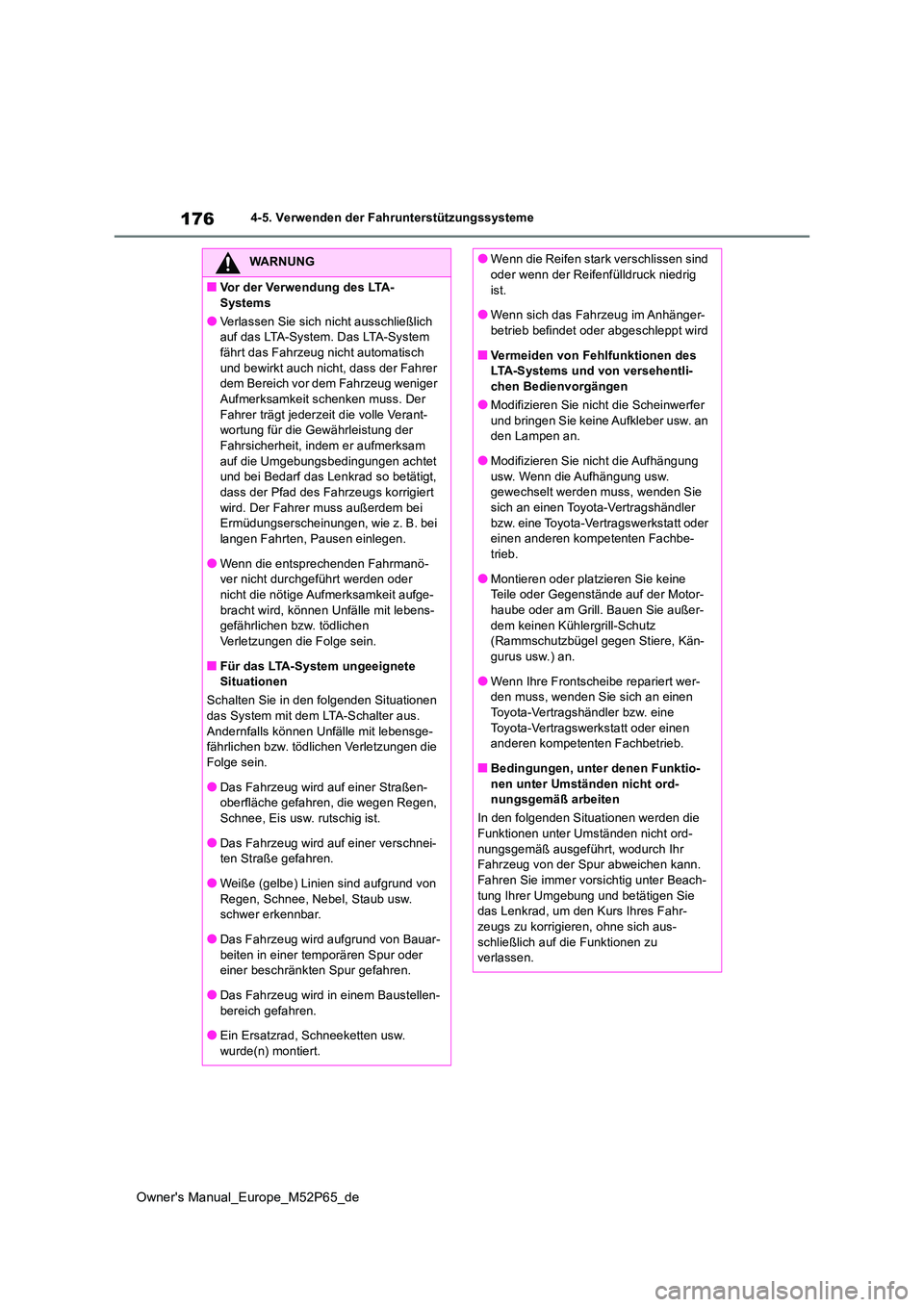

176
Owner's Manual_Europe_M52P65_de
4-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
■Vor der Verwendung des LTA-
Systems
●Verlassen Sie sich nicht ausschließlich auf das LTA-System. Das LTA-System fährt das Fahrzeug nicht automatisch
und bewirkt auch nicht, dass der Fahrer dem Bereich vor dem Fahrzeug weniger Aufmerksamkeit schenken muss. Der
Fahrer trägt jederzeit die volle Verant- wortung für die Gewährleistung der Fahrsicherheit, indem er aufmerksam
auf die Umgebungsbedingungen achtet und bei Bedarf das Lenkrad so betätigt, dass der Pfad des Fahrzeugs korrigiert
wird. Der Fahrer muss außerdem bei Ermüdungserscheinungen, wie z. B. bei langen Fahrten, Pausen einlegen.
●Wenn die entsprechenden Fahrmanö-ver nicht durchgeführt werden oder nicht die nötige Aufmerksamkeit aufge-
bracht wird, können Unfälle mit lebens- gefährlichen bzw. tödlichen Verletzungen die Folge sein.
■Für das LTA-System ungeeignete Situationen
Schalten Sie in den folgenden Situationen
das System mit dem LTA-Schalter aus. Andernfalls können Unfälle mit lebensge-fährlichen bzw. tödlichen Verletzungen die
Folge sein.
●Das Fahrzeug wird auf einer Straßen- oberfläche gefahren, die wegen Regen,
Schnee, Eis usw. rutschig ist.
●Das Fahrzeug wird auf einer verschnei- ten Straße gefahren.
●Weiße (gelbe) Linien sind aufgrund von Regen, Schnee, Nebel, Staub usw. schwer erkennbar.
●Das Fahrzeug wird aufgrund von Bauar-beiten in einer temporären Spur oder einer beschränkten Spur gefahren.
●Das Fahrzeug wird in einem Baustellen-bereich gefahren.
●Ein Ersatzrad, Schneeketten usw.
wurde(n) montiert.
●Wenn die Reifen stark verschlissen sind oder wenn der Reifenfülldruck niedrig
ist.
●Wenn sich das Fahrzeug im Anhänger- betrieb befindet oder abgeschleppt wird
■Vermeiden von Fehlfunktionen des LTA-Systems und von versehentli-chen Bedienvorgängen
●Modifizieren Sie nicht die Scheinwerfer
und bringen Sie keine Aufkleber usw. an den Lampen an.
●Modifizieren Sie nicht die Aufhängung
usw. Wenn die Aufhängung usw. gewechselt werden muss, wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbe-trieb.
●Montieren oder platzieren Sie keine Teile oder Gegenstände auf der Motor-haube oder am Grill. Bauen Sie außer-
dem keinen Kühlergrill-Schutz (Rammschutzbügel gegen Stiere, Kän-gurus usw.) an.
●Wenn Ihre Frontscheibe repariert wer-den muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
■Bedingungen, unter denen Funktio-
nen unter Umständen nicht ord- nungsgemäß arbeiten
In den folgenden Situationen werden die Funktionen unter Umständen nicht ord-
nungsgemäß ausgeführt, wodurch Ihr Fahrzeug von der Spur abweichen kann. Fahren Sie immer vorsichtig unter Beach-
tung Ihrer Umgebung und betätigen Sie das Lenkrad, um den Kurs Ihres Fahr-zeugs zu korrigieren, ohne sich aus-
schließlich auf die Funktionen zu verlassen.

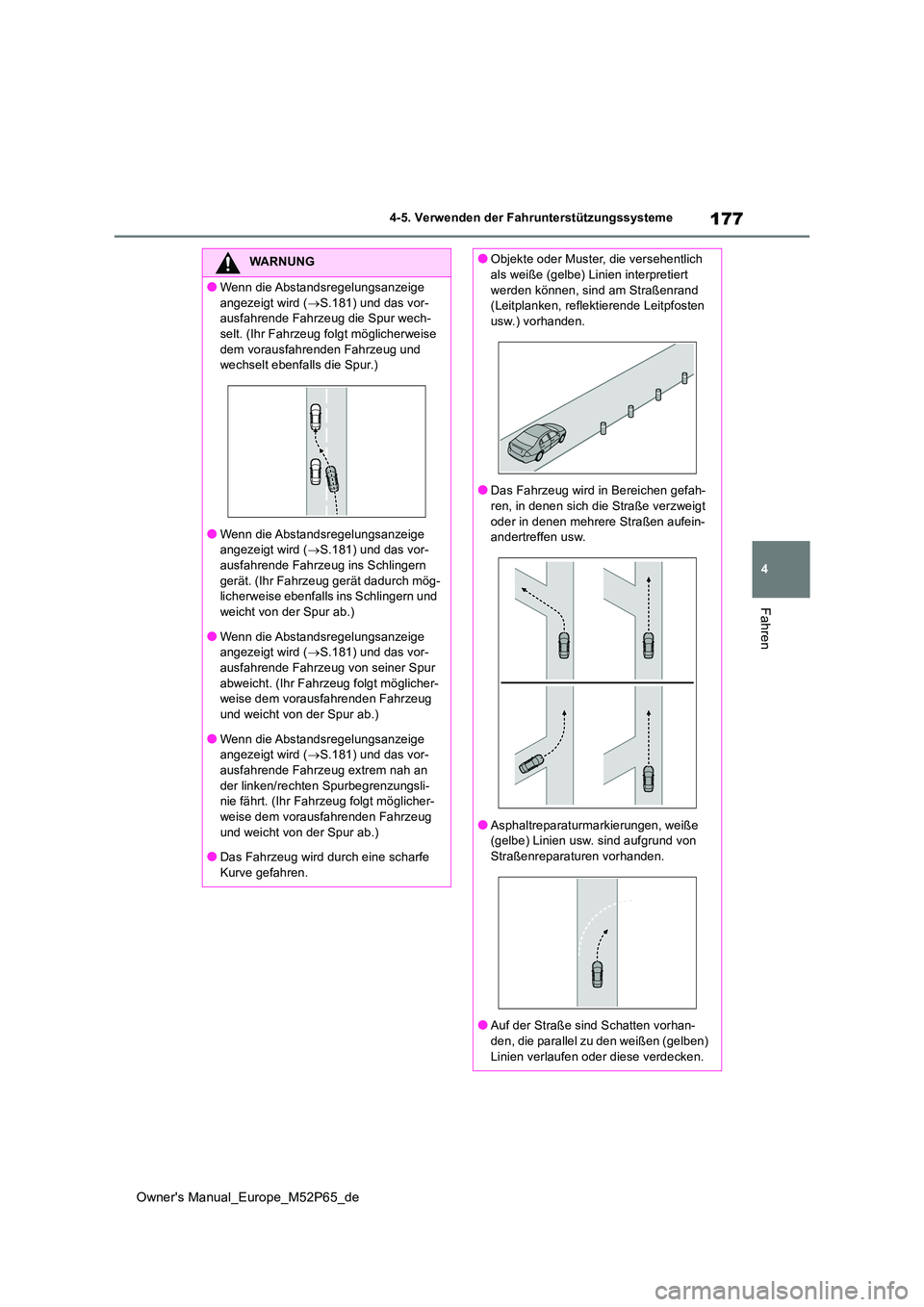

177
4
Owner's Manual_Europe_M52P65_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
WARNUNG
●Wenn die Abstandsregelungsanzeige
angezeigt wird ( S.181) und das vor- ausfahrende Fahrzeug die Spur wech-selt. (Ihr Fahrzeug folgt möglicherweise
dem vorausfahrenden Fahrzeug und wechselt ebenfalls die Spur.)
●Wenn die Abstandsregelungsanzeige angezeigt wird ( S.181) und das vor- ausfahrende Fahrzeug ins Schlingern
gerät. (Ihr Fahrzeug gerät dadurch mög- licherweise ebenfalls ins Schlingern und weicht von der Spur ab.)
●Wenn die Abstandsregelungsanzeige angezeigt wird ( S.181) und das vor- ausfahrende Fahrzeug von seiner Spur
abweicht. (Ihr Fahrzeug folgt möglicher- weise dem vorausfahrenden Fahrzeug und weicht von der Spur ab.)
●Wenn die Abstandsregelungsanzeige angezeigt wird ( S.181) und das vor-
ausfahrende Fahrzeug extrem nah an der linken/rechten Spurbegrenzungsli- nie fährt. (Ihr Fahrzeug folgt möglicher-
weise dem vorausfahrenden Fahrzeug und weicht von der Spur ab.)
●Das Fahrzeug wird durch eine scharfe
Kurve gefahren.
●Objekte oder Muster, die versehentlich als weiße (gelbe) Linien interpretiert
werden können, sind am Straßenrand (Leitplanken, reflektierende Leitpfosten usw.) vorhanden.
●Das Fahrzeug wird in Bereichen gefah-ren, in denen sich die Straße verzweigt
oder in denen mehrere Straßen aufein- andertreffen usw.
●Asphaltreparaturmarkierungen, weiße (gelbe) Linien usw. sind aufgrund von Straßenreparaturen vorhanden.
●Auf der Straße sind Schatten vorhan-den, die parallel zu den weißen (gelben)
Linien verlaufen oder diese verdecken.

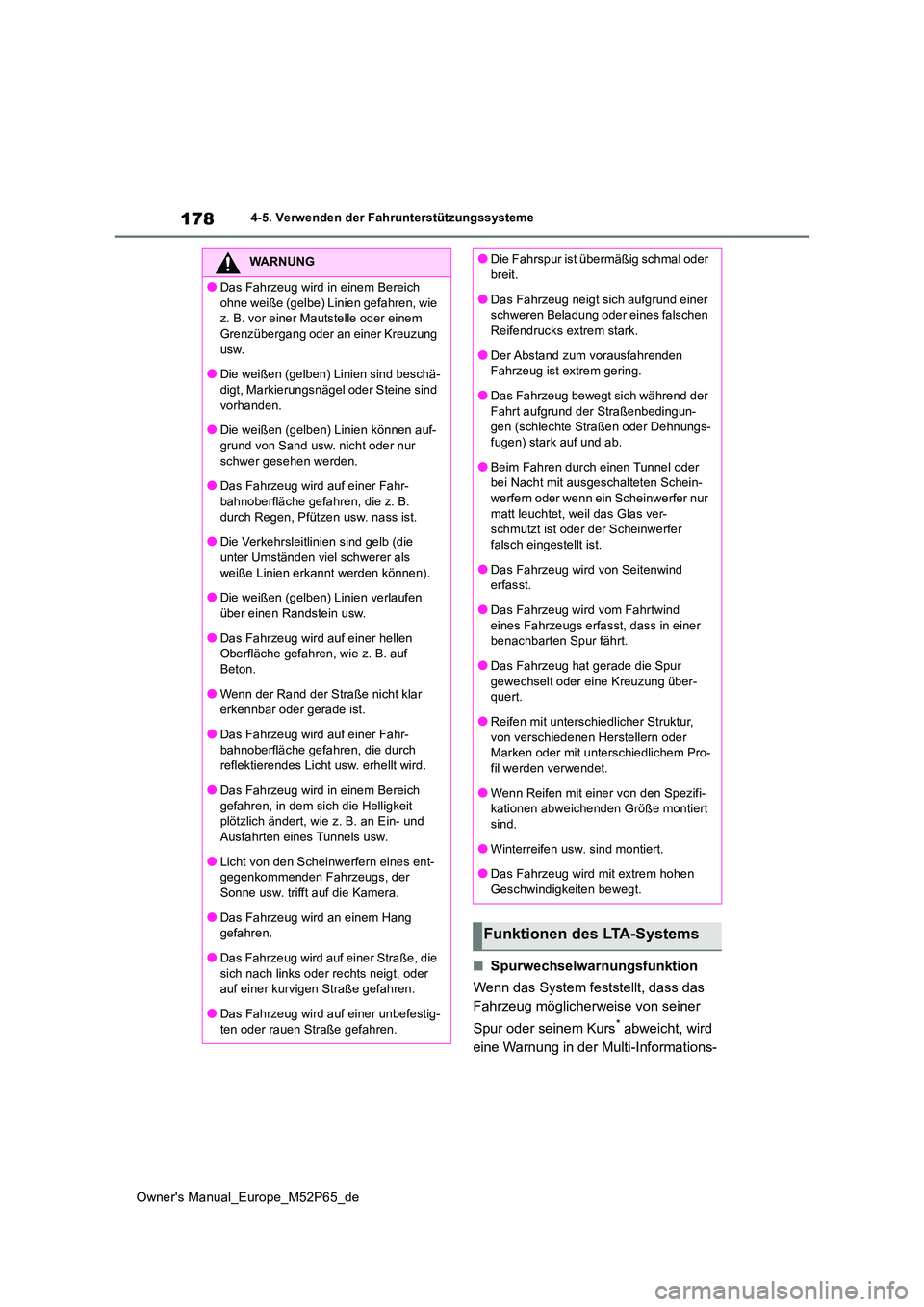

178
Owner's Manual_Europe_M52P65_de
4-5. Verwenden der Fahrunterstützungssysteme
■Spurwechselwarnungsfunktion
Wenn das System feststellt, dass das
Fahrzeug möglicherweise von seiner
Spur oder seinem Kurs* abweicht, wird
eine Warnung in der Multi-Informations-
WARNUNG
●Das Fahrzeug wird in einem Bereich
ohne weiße (gelbe) Linien gefahren, wie z. B. vor einer Mautstelle oder einem Grenzübergang oder an einer Kreuzung
usw.
●Die weißen (gelben) Linien sind beschä- digt, Markierungsnägel oder Steine sind
vorhanden.
●Die weißen (gelben) Linien können auf- grund von Sand usw. nicht oder nur
schwer gesehen werden.
●Das Fahrzeug wird auf einer Fahr- bahnoberfläche gefahren, die z. B.
durch Regen, Pfützen usw. nass ist.
●Die Verkehrsleitlinien sind gelb (die unter Umständen viel schwerer als
weiße Linien erkannt werden können).
●Die weißen (gelben) Linien verlaufen über einen Randstein usw.
●Das Fahrzeug wird auf einer hellen Oberfläche gefahren, wie z. B. auf Beton.
●Wenn der Rand der Straße nicht klar erkennbar oder gerade ist.
●Das Fahrzeug wird auf einer Fahr-bahnoberfläche gefahren, die durch reflektierendes Licht usw. erhellt wird.
●Das Fahrzeug wird in einem Bereich gefahren, in dem sich die Helligkeit plötzlich ändert, wie z. B. an Ein- und
Ausfahrten eines Tunnels usw.
●Licht von den Scheinwerfern eines ent- gegenkommenden Fahrzeugs, der
Sonne usw. trifft auf die Kamera.
●Das Fahrzeug wird an einem Hang gefahren.
●Das Fahrzeug wird auf einer Straße, die sich nach links oder rechts neigt, oder auf einer kurvigen Straße gefahren.
●Das Fahrzeug wird auf einer unbefestig-ten oder rauen Straße gefahren.
●Die Fahrspur ist übermäßig schmal oder breit.
●Das Fahrzeug neigt sich aufgrund einer schweren Beladung oder eines falschen Reifendrucks extrem stark.
●Der Abstand zum vorausfahrenden Fahrzeug ist extrem gering.
●Das Fahrzeug bewegt sich während der
Fahrt aufgrund der Straßenbedingun- gen (schlechte Straßen oder Dehnungs-fugen) stark auf und ab.
●Beim Fahren durch einen Tunnel oder bei Nacht mit ausgeschalteten Schein-werfern oder wenn ein Scheinwerfer nur
matt leuchtet, weil das Glas ver- schmutzt ist oder der Scheinwerfer falsch eingestellt ist.
●Das Fahrzeug wird von Seitenwind erfasst.
●Das Fahrzeug wird vom Fahrtwind
eines Fahrzeugs erfasst, dass in einer benachbarten Spur fährt.
●Das Fahrzeug hat gerade die Spur
gewechselt oder eine Kreuzung über- quert.
●Reifen mit unterschiedlicher Struktur,
von verschiedenen Herstellern oder Marken oder mit unterschiedlichem Pro-fil werden verwendet.
●Wenn Reifen mit einer von den Spezifi-kationen abweichenden Größe montiert sind.
●Winterreifen usw. sind montiert.
●Das Fahrzeug wird mit extrem hohen Geschwindigkeiten bewegt.
Funktionen des LTA-Systems

179

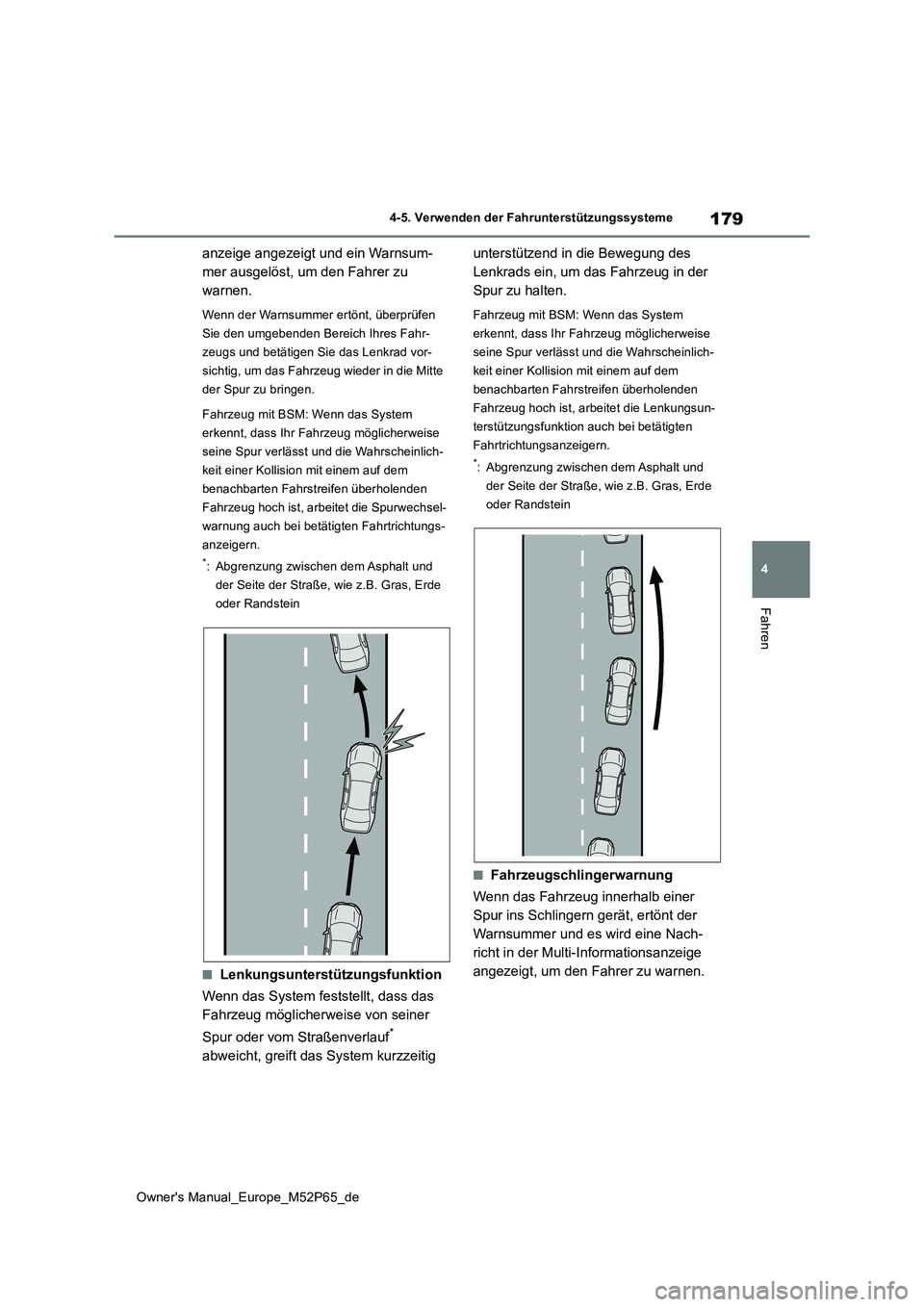

4
Owner's Manual_Europe_M52P65_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
anzeige angezeigt und ein Warnsum-
mer ausgelöst, um den Fahrer zu
warnen.
Wenn der Warnsummer ertönt, überprüfen
Sie den umgebenden Bereich Ihres Fahr-
zeugs und betätigen Sie das Lenkrad vor-
sichtig, um das Fahrzeug wieder in die Mitte
der Spur zu bringen.
Fahrzeug mit BSM: Wenn das System
erkennt, dass Ihr Fahrzeug möglicherweise
seine Spur verlässt und die Wahrscheinlich-
keit einer Kollision mit einem auf dem
benachbarten Fahrstreifen überholenden
Fahrzeug hoch ist, arbeitet die Spurwechsel-
warnung auch bei betätigten Fahrtrichtungs-
anzeigern.
*: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
■Lenkungsunterstützungsfunktion
Wenn das System feststellt, dass das
Fahrzeug möglicherweise von seiner
Spur oder vom Straßenverlauf*
abweicht, greift das System kurzzeitig
unterstützend in die Bewegung des
Lenkrads ein, um das Fahrzeug in der
Spur zu halten.
Fahrzeug mit BSM: Wenn das System
erkennt, dass Ihr Fahrzeug möglicherweise
seine Spur verlässt und die Wahrscheinlich-
keit einer Kollision mit einem auf dem
benachbarten Fahrstreifen überholenden
Fahrzeug hoch ist, a rbeitet die Lenkungsun-
terstützungsfunktion auch bei betätigten
Fahrtrichtungsanzeigern.
*: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
■Fahrzeugschlingerwarnung
Wenn das Fahrzeug innerhalb einer
Spur ins Schlingern gerät, ertönt der
Warnsummer und es wird eine Nach-
richt in der Multi-Informationsanzeige
angezeigt, um den Fahrer zu warnen.

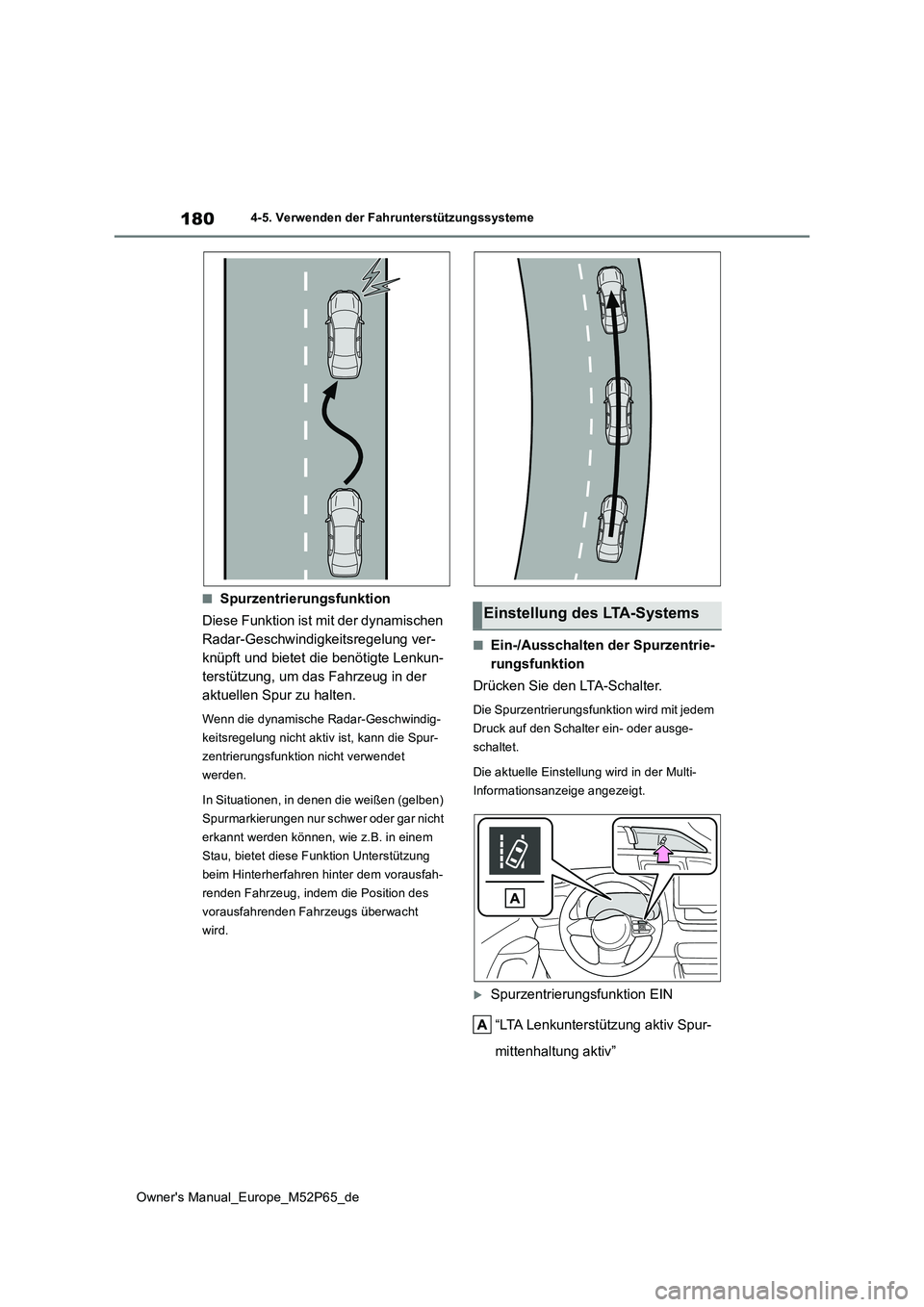

180
Owner's Manual_Europe_M52P65_de
4-5. Verwenden der Fahrunterstützungssysteme
■Spurzentrierungsfunktion
Diese Funktion ist mit der dynamischen
Radar-Geschwindigkeitsregelung ver-
knüpft und bietet die benötigte Lenkun-
terstützung, um das Fahrzeug in der
aktuellen Spur zu halten.
Wenn die dynamische Radar-Geschwindig-
keitsregelung nicht aktiv ist, kann die Spur-
zentrierungsfunktion nicht verwendet
werden.
In Situationen, in denen die weißen (gelben)
Spurmarkierungen nur schwer oder gar nicht
erkannt werden können, wie z.B. in einem
Stau, bietet diese Funktion Unterstützung
beim Hinterherfahren hinter dem vorausfah-
renden Fahrzeug, indem die Position des
vorausfahrenden Fahrzeugs überwacht
wird.
■Ein-/Ausschalten der Spurzentrie-
rungsfunktion
Drücken Sie den LTA-Schalter.
Die Spurzentrierungsfunktion wird mit jedem
Druck auf den Schalter ein- oder ausge-
schaltet.
Die aktuelle Einstellung wird in der Multi-
Informationsanzeige angezeigt.
Spurzentrierungsfunktion EIN
“LTA Lenkunterstützung aktiv Spur-
mittenhaltung aktiv”
Einstellung des LTA-Systems

181

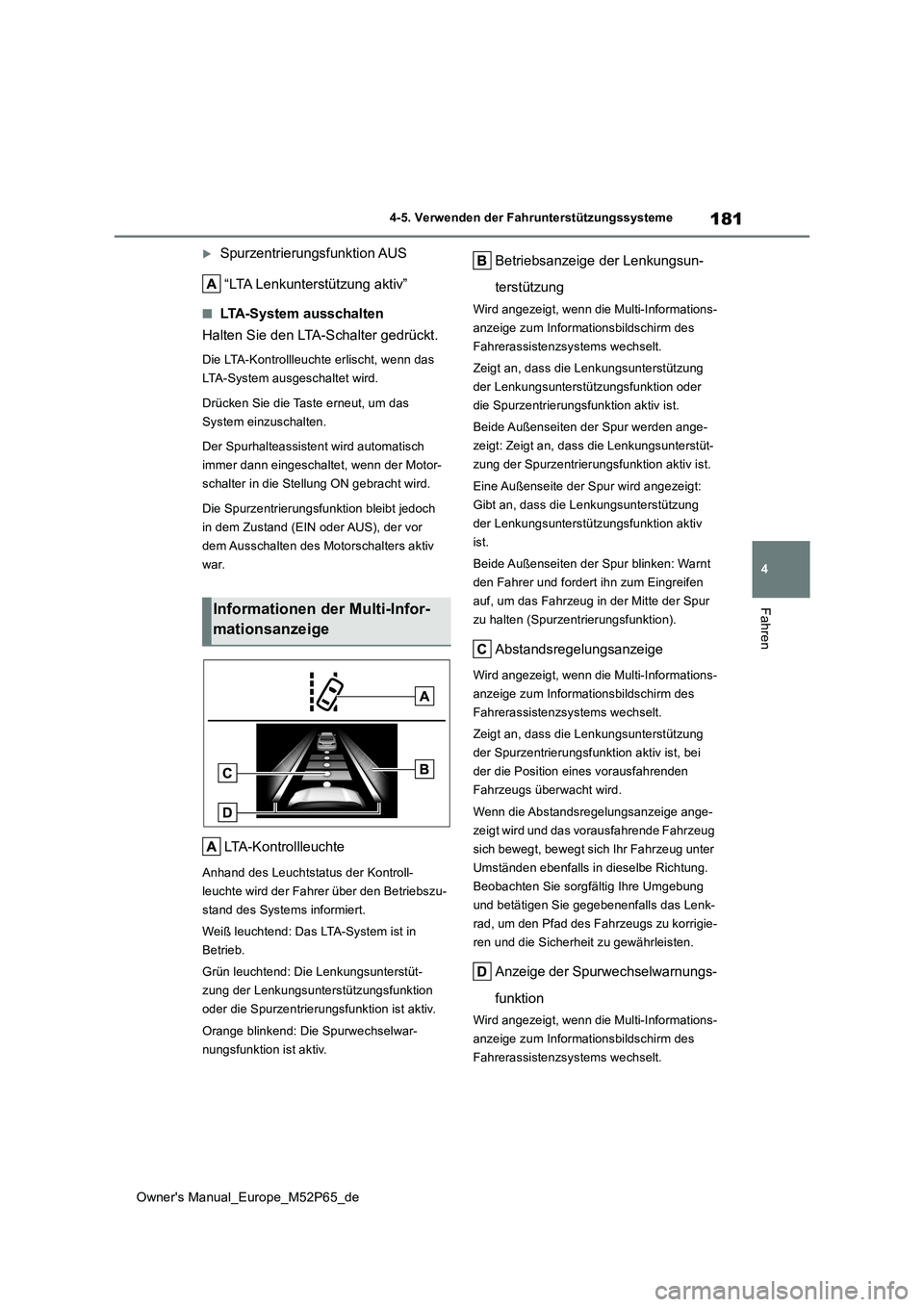

4
Owner's Manual_Europe_M52P65_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Spurzentrierungsfunktion AUS
“LTA Lenkunterstützung aktiv”
■LTA-System ausschalten
Halten Sie den LTA-Schalter gedrückt.
Die LTA-Kontrollleuchte erlischt, wenn das
LTA-System ausgeschaltet wird.
Drücken Sie die Taste erneut, um das
System einzuschalten.
Der Spurhalteassistent wird automatisch
immer dann eingeschaltet, wenn der Motor-
schalter in die Stellung ON gebracht wird.
Die Spurzentrierungsfunktion bleibt jedoch
in dem Zustand (EIN oder AUS), der vor
dem Ausschalten des Motorschalters aktiv
war.
LTA-Kontrollleuchte
Anhand des Leuchtstatus der Kontroll-
leuchte wird der Fahrer über den Betriebszu-
stand des Systems informiert.
Weiß leuchtend: Das LTA-System ist in
Betrieb.
Grün leuchtend: Die Lenkungsunterstüt-
zung der Lenkungsunterstützungsfunktion
oder die Spurzentrierungsfunktion ist aktiv.
Orange blinkend: Die Spurwechselwar-
nungsfunktion ist aktiv.
Betriebsanzeige der Lenkungsun-
terstützung
Wird angezeigt, wenn die Multi-Informations-
anzeige zum Informationsbildschirm des
Fahrerassistenzsystems wechselt.
Zeigt an, dass die Lenkungsunterstützung
der Lenkungsunterstützungsfunktion oder
die Spurzentrierungsfunktion aktiv ist.
Beide Außenseiten der Spur werden ange-
zeigt: Zeigt an, dass die Lenkungsunterstüt-
zung der Spurzentrierungsfunktion aktiv ist.
Eine Außenseite der Spur wird angezeigt:
Gibt an, dass die Lenkungsunterstützung
der Lenkungsunterstützungsfunktion aktiv
ist.
Beide Außenseiten der Spur blinken: Warnt
den Fahrer und fordert ihn zum Eingreifen
auf, um das Fahrzeug in der Mitte der Spur
zu halten (Spurzentrierungsfunktion).
Abstandsregelungsanzeige
Wird angezeigt, wenn die Multi-Informations-
anzeige zum Informationsbildschirm des
Fahrerassistenzsystems wechselt.
Zeigt an, dass die Lenkungsunterstützung
der Spurzentrierungsfunktion aktiv ist, bei
der die Position eines vorausfahrenden
Fahrzeugs überwacht wird.
Wenn die Abstandsregelungsanzeige ange-
zeigt wird und das vorausfahrende Fahrzeug
sich bewegt, bewegt sich Ihr Fahrzeug unter
Umständen ebenfalls in dieselbe Richtung.
Beobachten Sie sorgfältig Ihre Umgebung
und betätigen Sie gegebenenfalls das Lenk-
rad, um den Pfad des Fahrzeugs zu korrigie-
ren und die Sicherheit zu gewährleisten.
Anzeige der Spurwechselwarnungs-
funktion
Wird angezeigt, wenn die Multi-Informations-
anzeige zum Informationsbildschirm des
Fahrerassistenzsystems wechselt.
Informationen der Multi-Infor-
mationsanzeige

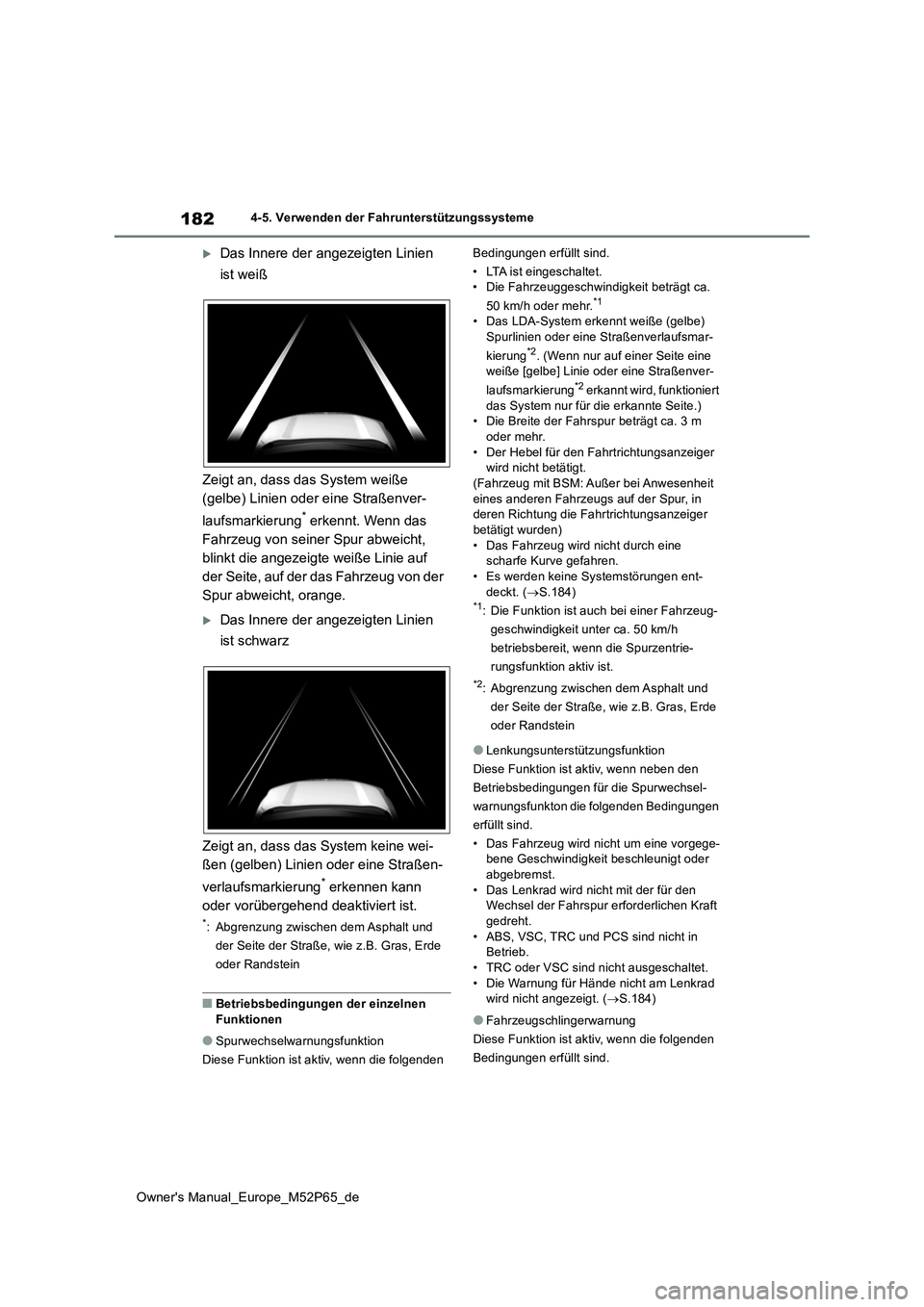

182
Owner's Manual_Europe_M52P65_de
4-5. Verwenden der Fahrunterstützungssysteme
Das Innere der angezeigten Linien
ist weiß
Zeigt an, dass das System weiße
(gelbe) Linien oder eine Straßenver-
laufsmarkierung* erkennt. Wenn das
Fahrzeug von seiner Spur abweicht,
blinkt die angezeigte weiße Linie auf
der Seite, auf der das Fahrzeug von der
Spur abweicht, orange.
Das Innere der angezeigten Linien
ist schwarz
Zeigt an, dass das System keine wei-
ßen (gelben) Linien oder eine Straßen-
verlaufsmarkierung* erkennen kann
oder vorübergehend deaktiviert ist.
*: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
■Betriebsbedingungen der einzelnen Funktionen
●Spurwechselwarnungsfunktion
Diese Funktion ist aktiv, wenn die folgenden
Bedingungen erfüllt sind.
• LTA ist eingeschaltet. • Die Fahrzeuggeschwindigkeit beträgt ca.
50 km/h oder mehr.*1
• Das LDA-System erkennt weiße (gelbe)
Spurlinien oder eine Straßenverlaufsmar-
kierung*2. (Wenn nur auf einer Seite eine weiße [gelbe] Linie oder eine Straßenver-
laufsmarkierung*2 erkannt wird, funktioniert
das System nur für die erkannte Seite.) • Die Breite der Fahrspur beträgt ca. 3 m oder mehr.
• Der Hebel für den Fahrtrichtungsanzeiger wird nicht betätigt.(Fahrzeug mit BSM: Außer bei Anwesenheit
eines anderen Fahrzeugs auf der Spur, in deren Richtung die Fahrtrichtungsanzeiger betätigt wurden)
• Das Fahrzeug wird nicht durch eine scharfe Kurve gefahren.• Es werden keine Systemstörungen ent-
deckt. ( S.184)*1: Die Funktion ist auch bei einer Fahrzeug-
geschwindigkeit unter ca. 50 km/h
betriebsbereit, wenn die Spurzentrie-
rungsfunktion aktiv ist.
*2: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
●Lenkungsunterstützungsfunktion
Diese Funktion ist aktiv, wenn neben den
Betriebsbedingungen für die Spurwechsel-
warnungsfunkton die folgenden Bedingungen
erfüllt sind.
• Das Fahrzeug wird nicht um eine vorgege- bene Geschwindigkeit beschleunigt oder abgebremst.
• Das Lenkrad wird nicht mit der für den Wechsel der Fahrspur erforderlichen Kraft gedreht.
• ABS, VSC, TRC und PCS sind nicht in Betrieb.• TRC oder VSC sind nicht ausgeschaltet.
• Die Warnung für Hände nicht am Lenkrad wird nicht angezeigt. ( S.184)
●Fahrzeugschlingerwarnung
Diese Funktion ist aktiv, wenn die folgenden
Bedingungen erfüllt sind.
