4-5. Utilisation des systèmes d'aide à la conduite
Conduite
vention est nécessaire pour rester au centre
de la voie (fonction de centrage dans la
voie).
Affichage de la fonction d'alerte de
sortie de voie
Affiché lorsque l'écran multifonctionnel
passe à l'écran d'informations du système
d'aide à la conduite.
L'intérieur des lignes affichées est
blanc
Indique que le système reconnaît les
lignes blanches (jaunes) ou une trajec-
toire*. Lorsque le véhicule sort de sa
voie, la ligne blanche affichée du côté
duquel le véhicule dévie clignote en
orange.
L'intérieur des lignes affichées est
noir
Indique que le système n'est pas en
mesure de reconnaître les lignes
blanches (jaunes) ou une trajectoire*
ou est temporairement annulé.
*: Limite entre l'asphalte et le côté de la
route, tel que de l'herbe, de la terre ou
une bordure
Affichage du mode de vitesse de
croisière variable
Affiché lorsque l'écran multifonctionnel
passe à l'écran d'informations du système
d'aide à la conduite.
Indique que l'assistance de direction de la
fonction de centrage dans la voie fonctionne
et surveille la positi on d'un véhicule qui pré-
cède.
Lorsque l'affichage du mode de vitesse de
croisière variable est affi ché, si le véhicule
qui précède se déplace, votre véhicule
risque de se déplacer de la même manière.
Surveillez toujours att entivement ce qui vous
entoure et tournez le volant autant que
nécessaire pour corriger la trajectoire du
véhicule et garantir la sécurité.
■Condition de fonctionnement de
chaque fonction
●Fonction d'alerte de sortie de voie
Cette fonction fonctionne lorsque toutes les
conditions suivantes sont remplies.
• Le système LTA est activé.
• La vitesse du véhicule est supérieure ou
égale à environ 50 km/h (32 mph).*1
• Le système reconnaît les lignes de voie
blanches (jaunes) ou une trajectoire*2.
(Lorsqu'une ligne blanche [jaune] ou une
trajectoire*2 est reconnue d'un seul côté, le système fonctionne uniquement du côté
reconnu.)
• La largeur de la voie de circulation est supérieure ou égale à environ 3 m (9,8 ft.).
• Le levier de clignotants n'est pas actionné.
(Véhicule avec BSM: Excepté lorsqu'un
autre véhicule est sur la voie du côté où le clignotant a été actionné)
• Le véhicule n'est pas conduit dans un
virage serré. • Aucun dysfonctionnement du système
n'est détecté. ( P.252)

253
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
AVERTISSEMENT
■Avant d'utiliser le système LDA
●Ne vous fiez pas uniquement au sys-
tème LDA. Le système LDA ne conduit
pas automatiquement le véhicule et ne réduit pas le niveau d'attention qui doit
être accordé à la zone se trouvant
devant le véhicule. Le conducteur doit toujours assumer l'entière responsabi-
lité de conduire prudemment en accor-
dant une attention particulière aux conditions environnantes et actionner le
volant afin de corriger la trajectoire du
véhicule. Le conducteur doit également faire suffisamment de pauses en cas de
fatigue, causée par exemple par un
temps de conduite prolongé.
●Le fait de ne pas exécuter les opéra-
tions de conduite appropriées et de ne
pas être particulièrement attentif peut entraîner un accident, pouvant occa-
sionner des blessures graves, voire
mortelles.
●Lorsque vous n'utilisez pas le système
LDA, utilisez la commande LDA pour
désactiver le système.
■Situations incompatibles avec l'utili- sation du système LDA
Dans les situations su ivantes, utilisez la
commande LDA pour désactiver le sys-
tème. Le non-respect de ces précautions peut provoquer un accident, occasionnant
des blessures graves, voire mortelles.
●Le véhicule est conduit sur une chaus- sée rendue glissante par un temps plu-
vieux, des chutes de neige, le gel, etc.
●Le véhicule est conduit sur une route couverte de neige.
●Les lignes blanches (jaunes) sont diffi-
ciles à distinguer à cause de la pluie, de la neige, du brouillard, de la poussière,
etc.
●Le véhicule est équipé d'une roue de secours, de chaînes à neige, etc.
●Lorsque les pneus ont été excessive-
ment usés, ou lorsque la pression de
gonflage des pneus est insuffisante.
●Lorsque des pneus d'une taille autre
que celle spécifiée sont montés.
●Le véhicule est conduit sur des voies de circulation autres que des routes natio-
nales ou des autoroutes.
●Lorsque votre véhicule tracte une cara-
vane/remorque ou lors d'un remorquage d'urgence
■Prévention des dysfonctionnements
du système LDA et des opérations effectuées par erreur
●Ne modifiez pas les phares et ne collez
pas d'autocollants, etc. sur la surface
des éclairages.
●Ne modifiez pas la suspension, etc. Si la
suspension, etc. doit être remplacée,
contactez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout
autre réparateur de confiance.
●N'installez pas ni ne placez rien sur le capot ou la grille. De même, n'installez
pas de protège-calandre (pare-buffle,
pare-kangourou, etc.).
●Si votre pare-brise nécessite des répa-
rations, contactez un revendeur agréé
Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.
■Conditions dans l esquelles les fonc-
tions peuvent ne pas fonctionner cor- rectement
Dans les situations suivantes, les fonc-
tions peuvent ne pas fonctionner correcte-
ment et le véhicule peut sortir de sa voie. Conduisez prudemment en accordant tou-
jours une attention particulière à votre
environnement et actionnez le volant pour corriger la trajectoire du véhicule en ne
vous fiant pas uniquement aux fonctions.
●Le véhicule est conduit dans un virage serré.

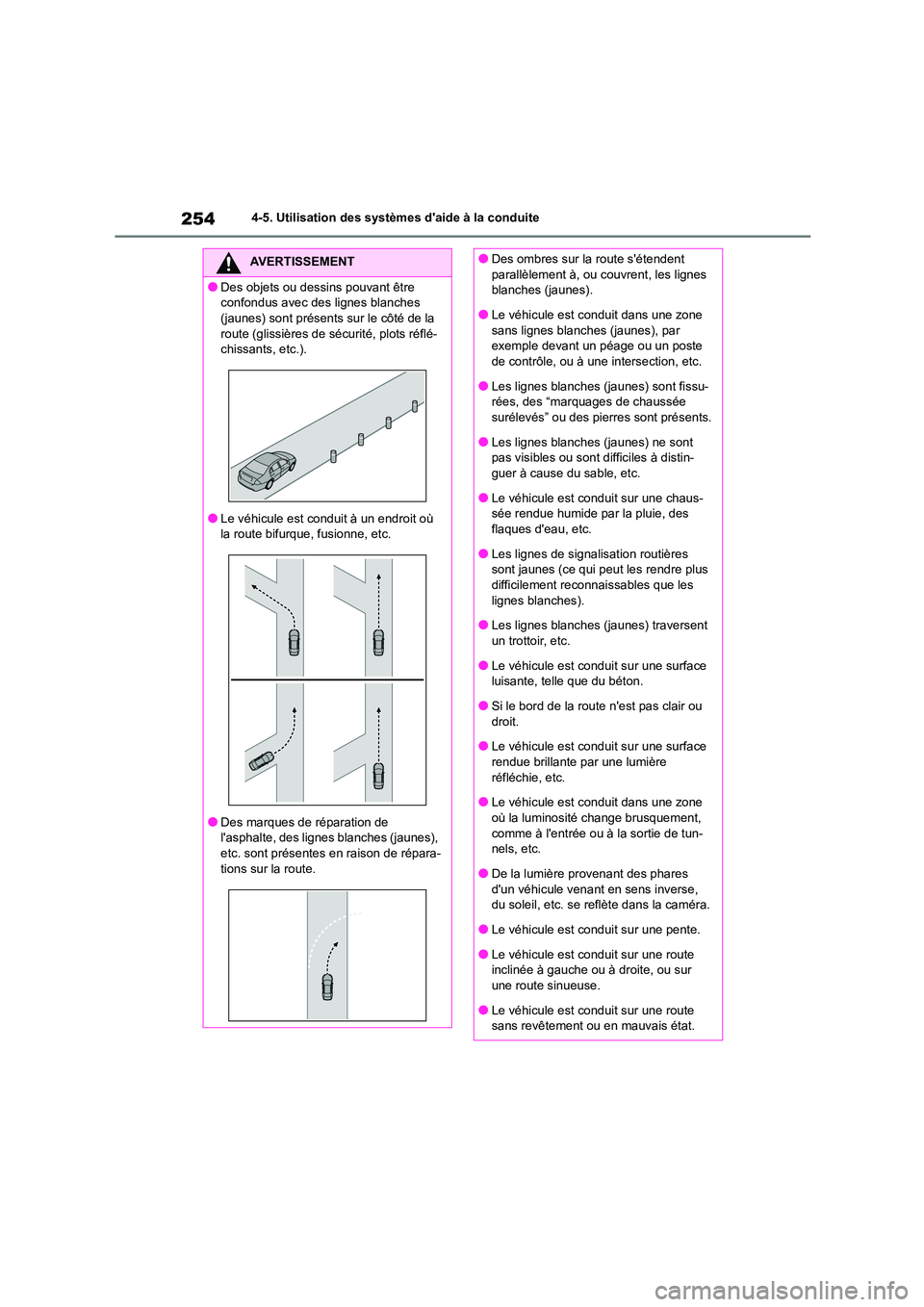

2544-5. Utilisation des systèmes d'aide à la conduite
AVERTISSEMENT
●Des objets ou dessins pouvant être
confondus avec des lignes blanches
(jaunes) sont présents sur le côté de la route (glissières de sécurité, plots réflé-
chissants, etc.).
●Le véhicule est conduit à un endroit où
la route bifurque, fusionne, etc.
●Des marques de réparation de
l'asphalte, des lignes blanches (jaunes), etc. sont présentes en raison de répara-
tions sur la route.
●Des ombres sur la route s'étendent
parallèlement à, ou couvrent, les lignes
blanches (jaunes).
●Le véhicule est conduit dans une zone
sans lignes blanc hes (jaunes), par
exemple devant un péage ou un poste de contrôle, ou à une intersection, etc.
●Les lignes blanches (jaunes) sont fissu-
rées, des “marquages de chaussée
surélevés” ou des pierres sont présents.
●Les lignes blanches (jaunes) ne sont
pas visibles ou sont difficiles à distin-
guer à cause du sable, etc.
●Le véhicule est conduit sur une chaus-
sée rendue humide par la pluie, des
flaques d'eau, etc.
●Les lignes de signalisation routières
sont jaunes (ce qui peut les rendre plus
difficilement reconnaissables que les lignes blanches).
●Les lignes blanches (jaunes) traversent
un trottoir, etc.
●Le véhicule est conduit sur une surface
luisante, telle que du béton.
●Si le bord de la route n'est pas clair ou droit.
●Le véhicule est conduit sur une surface
rendue brillante par une lumière réfléchie, etc.
●Le véhicule est conduit dans une zone
où la luminosité change brusquement, comme à l'entrée ou à la sortie de tun-
nels, etc.
●De la lumière provenant des phares d'un véhicule venant en sens inverse,
du soleil, etc. se reflète dans la caméra.
●Le véhicule est conduit sur une pente.
●Le véhicule est conduit sur une route
inclinée à gauche ou à droite, ou sur
une route sinueuse.
●Le véhicule est conduit sur une route
sans revêtement ou en mauvais état.

261
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
Témoins
■Commandes de fonctionnement
Commande de distance entre véhi-
cules
Commande “+RES”
Commande principale de régulateur
de vitesse
Commande de désactivation
Commande “-SET”
AVERTISSEMENT
■Avant d'utiliser le régulateur de vitesse actif sur toute la plage de
vitesses
●Conduire prudemment relève de la
seule responsabilité du conducteur. Ne vous fiez pas uniquement au système,
et conduisez prudemment en accordant
toujours une attention particulière à votre environnement.
●Le régulateur de vitesse actif sur toute
la plage de vitesses fournit une aide à la conduite afin de réduire la charge du
conducteur. L'aide fournie est toutefois
limitée.
Lisez les conditions suivantes attentive- ment. Ne vous fiez pas outre mesure à ce
système et conduisez toujours prudem-
ment.
• Lorsque le capteur risque de ne pas détecter correctement le véhicule qui
précède: P.270
• Conditions dans lesquelles le mode de
contrôle de la distance entre véhicules
risque de ne pas fonctionner correcte- ment: P. 2 7 1
●Réglez la vitesse convenablement en
fonction de la vitesse limite, du flux de circulation, de l'état de la route, des
conditions météorologiques, etc. Le
conducteur est responsable du contrôle de la vitesse programmée.
●Même lorsque le système fonctionne
normalement, l'état du véhicule qui pré-
cède, tel que détecté par le système, peut différer de l'état constaté par le
conducteur. Par conséquent, le conduc-
teur doit toujours rester vigilant, évaluer le danger de chaque situation et
conduire prudemment. Se fier unique-
ment à ce système ou supposer que le système assure la sécurité pendant la
conduite peut entraîner un accident,
occasionnant des bl essures graves, voire mortelles.
●Placez le réglage du régulateur de
vitesse actif sur toute la plage de vitesses sur arrêt, au moyen de la com-
mande principale de régulateur de
vitesse lorsque vous ne l'utilisez pas.
■Précautions relatives aux systèmes
d'aide à la conduite
Respectez les précautions suivantes, car
l'aide fournie par le système est limitée. Le non-respect de ces précautions peut pro-
voquer un accident, pouvant occasionner
des blessures graves, voire mortelles.

2624-5. Utilisation des systèmes d'aide à la conduite
AVERTISSEMENT
●Aide au conducteur pour évaluer la dis-
tance entre véhicules
Le régulateur de vitesse actif sur toute la
plage de vitesses a pour seul but d'aider le conducteur à déterminer la distance qui
sépare son propre véhicule du véhicule
qui le précède. Ce n'est pas un méca- nisme qui permet au conducteur de
conduire négligemment, sans faire atten-
tion, ni un système capable de fournir une assistance au conducteur lorsque les
conditions de visibilité sont mauvaises.
Il est toujours indispensable pour le
conducteur de rester très attentif à tout ce qui entoure le véhicule.
●Aide au conducteur pour estimer la dis-
tance appropriée
Le régulateur de vitesse actif sur toute la plage de vitesse détermine si la distance
qui sépare le véhicule du conducteur du
véhicule qui le précède se trouve dans une plage définie. Il n'est pas en mesure de
réaliser une quelconque autre estimation.
Par conséquent, il es t absolument néces- saire que le conducteur reste vigilant et
soit à même de déterminer s'il existe une
possibilité de danger dans n'importe quelle
situation donnée.
●Aide au conducteur pour manœuvrer le
véhicule
Le régulateur de vitesse actif sur toute la
plage de vitesses ne dispose pas de fonc- tions permettant d'empêcher ou d'éviter
les collisions avec les véhicules qui pré-
cèdent le vôtre. Par conséquent, si la pos- sibilité d'un danger existe, quel qu'il soit, il
appartient au conducteur d'exercer immé-
diatement et directement son contrôle sur le véhicule et d'agir comme il convient
pour garantir la sécurité de tous.
■Situations incompatibles avec l'utili-
sation du régulateur de vitesse actif
sur toute la plage de vitesses
N'utilisez le régulateur de vitesse actif sur toute la plage de vitesses dans aucune
des situations suivantes. Cela peut entraî-
ner un contrôle inapproprié de la vitesse et causer un accident, pouvant occasionner
des blessures graves, voire mortelles.
●Routes sur lesquelles se trouvent des
piétons, des cyclistes, etc.
●En cas de circulation dense
●Sur des routes à virages très serrés
●Sur des routes sinueuses
●Sur des routes glissantes, telles que
des routes détrempées, verglacées ou
enneigées
●Dans les descentes à fort pourcentage
ou sur une route alternant montées et
descentes très inclinées rapprochées
La vitesse du véhicule peut dépasser la vitesse programmée lorsque vous descen-
dez une pente raide.
●Sur les entrées d'autoroutes et de routes nationales
●Lorsque les conditions météorolo-
giques sont mauvaises au point d'empê- cher les capteurs d'effectuer une
détection correcte (brouillard, neige,
tempête de sable, forte pluie, etc.)
●Lorsque la surface avant du capteur
radar ou de la caméra avant est cou-
verte de gouttes de pluie, de neige, etc.
●Lorsque les conditions de circulation
exigent des accélérations et des décélé-
rations répétées fréquentes
●Lorsque votre véhicule tracte une cara-
vane/remorque ou lors d'un remorquage
d'urgence
●Lorsque l'avertisseur sonore d'approche
se déclenche souvent

269
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
signalisation peut être activé/désactivé
dans sur l’écran multifonctionnel.
( P.106)
■Le régulateur de vitesse actif sur toute
la plage de vitesse peut être réglé lorsque
●Le levier de vitesses est sur D.
●La vitesse programmée souhaitée peut
être paramétrée lorsque la vitesse du véhi- cule est supérieure ou égale à environ 30
km/h (20 mph).
(Toutefois, lorsque la vitesse du véhicule est paramétrée en roulant à une vitesse
inférieure à environ 30 km/h [20 mph], la
vitesse programmée est paramétrée sur environ 30 km/h [20 mph].)
■Accélération après programmation de
la vitesse du véhicule
Le véhicule peut être accéléré en appuyant
sur la pédale d'accélérateur. Après avoir accéléré, la vitesse programmée est rétablie.
Toutefois, en mode de contrôle de la distance
entre véhicules, la vitesse du véhicule peut diminuer au-dessous de la vitesse program-
mée afin de maintenir la distance avec le
véhicule qui précède.
■Lorsque le véhicule s'arrête pendant le mode de vitesse de croisière variable
●Appuyer sur la commande “+RES” lorsque le véhicule qui précède s'arrête réactive le
mode de vitesse de croisière variable si le
véhicule qui précède démarre moins de 3 secondes environ après avoir appuyé sur
la commande.
●Si le véhicule qui précède démarre moins
de 3 secondes après l'arrêt de votre véhi-
cule, le mode de vitesse de croisière variable est réactivé.
■Annulation automatique du mode de
contrôle de la distance entre véhicules
Le mode de contrôle de la distance entre
véhicules est automatiquement annulé dans les situations suivantes.
●Le VSC est activé.
●Le TRC est activé pendant un certain
temps.
●Lorsque les systèmes VSC ou TRC sont désactivés.
●Le capteur ne peut pas effectuer la détec-tion correctement parce qu'il est masqué
d'une manière ou d'une autre.
●Le freinage de pré-collision est activé.
●Le frein de stationnement est actionné.
●Le véhicule est arrêté sous contrôle du
système dans une côte ou une descente à
fort pourcentage.
●Le système détecte les événements sui-
vants lorsque le véhicule a été arrêté sous contrôle du système:
• Le conducteur n'a pas attaché sa ceinture
de sécurité. • La porte conducteur est ouverte.
• Le véhicule s'est i mmobilisé pendant envi-
ron 3 minutes
Si le mode de contrôle de la distance entre véhicules est automatiquement annulé pour
une raison quelconque autre que celles indi-
quées ci-dessus, cela peut indiquer la pré- sence d'un dysfonctionnement dans le
système. Contactez un revendeur agréé
Toyota ou un réparateur agréé Toyota, ou tout réparateur de confiance.
■Annulation automatique du mode de
régulation à vitesse constante
Le mode de régulation à vitesse constante
est automatiquement annulé dans les situa- tions suivantes:
●La vitesse réelle du véhicule est inférieure de plus de 16 km/h (10 mph) environ à la
vitesse programmée.
●La vitesse réelle du véhicule est inférieure
à environ 30 km/h (20 mph).
●Le VSC est activé.
●Le TRC est activé pendant un certain temps.
●Lorsque les systèmes VSC ou TRC sont désactivés.
●Le freinage de pré-collision est activé.
Si le mode de régulation à vitesse constante est automatiquement annulé pour une raison
quelconque autre que celles indiquées
ci-dessus, cela peut indiquer la présence d'un dysfonctionnement dans le système.

273
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
AVERTISSEMENT
●Réglez la vitesse convenablement en
fonction de la vitesse limite, du flux de
circulation, de l'état de la route, des conditions météorologiques, etc. Le
conducteur est res ponsable du contrôle
de la vitesse programmée.
●Même lorsque le système fonctionne
normalement, l'état du véhicule qui pré-
cède, tel que détecté par le système, peut différer de l'état constaté par le
conducteur. Par conséquent, le conduc-
teur doit toujours rester vigilant, évaluer le danger de chaque situation et
conduire prudemment. Se fier unique-
ment à ce système ou supposer que le système assure la sécurité pendant la
conduite peut entraîner un accident,
occasionnant des blessures graves, voire mortelles.
●Placez le paramètre du régulateur de
vitesse actif sur arrêt au moyen de la commande principale de régulateur de
vitesse lorsque vous ne l'utilisez pas.
■Précautions relatives aux systèmes d'aide à la conduite
Respectez les précautions suivantes, car l'aide fournie par le système est limitée. Le
non-respect de ces précautions peut pro-
voquer un accident, pouvant occasionner des blessures graves, voire mortelles.
●Aide au conducteur pour évaluer la dis-
tance entre véhicules
Le régulateur de vitesse actif a pour seul but d'aider le conducteur à déterminer la
distance qui sépare son propre véhicule
du véhicule qui le précède. Ce n'est pas un mécanisme qui permet au conducteur
de conduire négligemment, sans faire
attention, ni un système capable de fournir une assistance au conducteur lorsque les
conditions de visibilité sont mauvaises.
Il est toujours indispensable pour le
conducteur de rester très attentif à tout ce qui entoure le véhicule.
●Aide au conducteur pour estimer la dis-
tance appropriée
Le régulateur de vitesse actif détermine si
la distance qui sépare le véhicule du conducteur du véhicule qui le précède se
trouve dans une plage définie. Il n'est pas
en mesure de réaliser une quelconque autre estimation. Par conséquent, il est
absolument nécessaire que le conducteur
reste vigilant et soit à même de déterminer s'il existe une possibi lité de danger dans
n'importe quelle situation donnée.
●Aide au conducteur pour manœuvrer le
véhicule
Le régulateur de vitesse actif n'inclut pas de fonctions permettant de prévenir ou
d'éviter des collisions avec les véhicules
circulant devant votre véhicule. Par consé- quent, si la possibilité d'un danger existe,
quel qu'il soit, il appartient au conducteur
d'exercer immédiatement et directement son contrôle sur le véhicule et d'agir
comme il convient pour garantir la sécurité
de tous.
■Situations incompatibles avec l'utili-
sation du régulateur de vitesse actif
N'utilisez pas le régulateur de vitesse actif
dans les situations suivantes. Cela peut entraîner un contrôle inapproprié de la
vitesse et causer un accident, pouvant
occasionner des blessures graves, voire mortelles.
●Routes sur lesquelles se trouvent des
piétons, des cyclistes, etc.
●En cas de circulation dense
●Sur des routes à virages très serrés
●Sur des routes sinueuses
●Sur des routes glissantes, telles que
des routes détrempées, verglacées ou
enneigées
●Dans les descentes à fort pourcentage
ou sur une route alternant montées et
descentes très inclinées rapprochées
La vitesse du véhicule peut dépasser la vitesse programmée lorsque vous descen-
dez une pente raide.

295
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
ou égale à -5°C (23°F). • Le levier de vitesses est sur D ou P (trans-
mission Multidrive) ou sur N (transmission
manuelle). • Le désembuage du pare-brise est désac-
tivé.
• Le mode de conduite sélectionné est le mode Normal ou Éco.
• Le capot est fermé.
• La ceinture de sécurité du conducteur est attachée.
• La porte conducteur est fermée.
• La pédale d'accélérateur n'est pas enfon-
cée.
●Dans les situations suivantes, le moteur
risque de ne pas être arrêté par le système Stop & Start. Il ne s'agit pas d'un dysfonc-
tionnement du système Stop & Start.
• Le système de climatisation est en cours d'utilisation.
• Une recharge périodique de la batterie est
en cours. • La batterie n'est pas suffisamment char-
gée, par exemple si le véhicule a été sta-
tionné pendant une période prolongée et la charge de la batterie a diminué, la charge
électrique est élevée, la température du
liquide de la batterie est excessivement basse ou la batterie s'est détériorée.
• L'aspiration du servofrein est faible.
• Le véhicule est arrêté sur une pente abrupte.
• Le volant est actionné.
• Des embouteillages ou autres circons- tances entraînent des arrêts fréquents du
véhicule.
• Vous conduisez le véhicule dans une zone de haute altitude.
• La température du liquide de refroidisse-
ment moteur ou la température du liquide de transmission est extrêmement basse ou
élevée.
• La température du liquide de batterie est extrêmement basse ou élevée.
• Un moment après que les bornes de la
batterie ont été débranchées et rebran- chées.
• Un moment après le remplacement de la
batterie. • Lorsque le temps écoulé depuis le redé-
marrage du moteur est court.
●Dans les situations suivantes, le moteur
redémarre automatiquement si le moteur est arrêté par le système Stop & Start.
(Pour activer l'arrêt du moteur par le sys-
tème Stop & Start, conduisez le véhicule.) • Le système de climatisation est activé.
• Le désembuage de pare-brise est activé.
• Le volant est actionné. • Véhicules avec transmission Multidrive: Le
levier de vitesses est placé sur M, N ou R à
partir de D. • Véhicules avec transmission Multidrive: Le
levier de vitesses est déplacé de P.
• La ceinture de sécurité conducteur est
détachée. • La porte conducteur est ouverte.
• Véhicules avec transmission Multidrive: La
pédale d'accélérateur est enfoncée. • Vous appuyez sur la commande de désac-
tivation du système Stop & Start.
• Le véhicule est emporté sur une chaussée en pente.
• Lorsque le véhicule qui vous précède redé-
marre et que votre véhicule est arrêté par l'activation du régulat eur de vitesse actif
sur toute la plage de vitesses. (sur
modèles équipés) • Le mode de conduite passe du mode
NORMAL ou ÉCO à un autre mode.
●Dans les situations suivantes, le moteur
peut redémarrer automatiquement si le
moteur est arrêté par le système Stop & Start. (Pour activer l'arrêt du moteur par le
système Stop & Start, conduisez le véhi-
cule.) • La pédale de frein est enfoncée par impul-
sions successives ou fortement enfoncée.
• Le système de climatisation est en cours d'utilisation.
• La batterie n'est pas suffisamment char-
gée. • Lorsqu'une commande du système de cli-
matisation est actionnée (commande de
désembuage de pare-brise, etc.).
■Fonctionnement du système Stop & Start lorsque le système de maintien
des freins fonctionne
●Si le moteur est redémarré automatique-
ment par le système Stop & Start lorsque le
système de maintien des freins fonctionne, le système de maintien des freins continue
d'actionner les freins.
