2022 TOYOTA COROLLA HATCHBACK sensor

2584-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
■Weergave instrumentenpaneel
Multi-informatiedisplay
Ingestelde snelheid
Controlelampjes
■Bedieningsschakelaars
Afstandsschakelaar
Schakelaar +RES
Cruise control-hoofdschakelaar
Uitschakeltoets
Schakelaar -SETDynamic Radar Cruise
Control*
Wanneer de afstandsregelmodus
is ingeschakeld, accelereert en
decelereert de auto automatisch
overeenkomstig de veranderin-
gen in snelheid van de voorligger,
zelfs wanneer het gaspedaal niet
wordt ingetrapt. In de constante-
snelheidsregelmodus rijdt de auto
met een constante snelheid.
Gebruik de Dynamic Radar Cruise
Control op autowegen en snelwe-
gen.
Afstandsregelmodus (Blz. 260)
Constante-snelheidsregelmodus
(Blz. 264)
Systeemonderdelen
WAARSCHUWING
■Voor het gebruik van de Dynamic
Radar Cruise Control
●Voor veilig rijden is alleen de bestuurder
verantwoordelijk. Vertrouw niet alleen
op het systeem en rijd voorzichtig door
altijd goed op de omgeving te letten.
●Het Dynamic Radar Cruise Control-sys-
teem biedt ondersteuning bij het rijden
om de bestuurder te ontlasten. Er zijn
echter grenzen aan de geboden onder-
steuning.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blindelings
op dit systeem en rijd altijd voorzichtig.
• Omstandigheden waarin de sensor
voorliggers mogelijk niet op de juiste
manier signaleert: Blz. 266
• Omstandigheden waaronder de
afstandsregelmodus mogelijk niet goed
werkt: Blz. 267
●Stel de geschikte snelheid in op basis
van de snelheidslimiet, de verkeersin-
tensiteit, de wegcondities, de weersom-
standigheden, enz. De bestuurder is
verantwoordelijk voor het controleren
van de ingestelde snelheid.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 258 Wednesday, October 20, 2021 10:58 AM

259
4 4-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
●Zelfs als het systeem normaal werkt,
kan de door het systeem gesignaleerde
status van de voorligger afwijken van de
door de bestuurder waargenomen sta-
tus. Daarom moet de bestuurder altijd
alert blijven, het gevaar van elke situatie
inschatten en veilig rijden. Volledig ver-
trouwen op het systeem of aannemen
dat het systeem de veiligheid garan-
deert tijdens het rijden kan leiden tot
een ongeval met dodelijk of ernstig let-
sel als gevolg.
●Schakel de Dynamic Radar Cruise Con-
trol uit met de cruise control-hoofdscha-
kelaar als deze niet wordt gebruikt.
■Waarschuwingen met betrekking tot
de ondersteunende systemen
Neem de volgende voorzorgsmaatregelen
in acht, aangezien er grenzen zijn aan de
door het systeem geboden ondersteuning.
Als u dat niet doet, kan dat leiden tot een
ongeval met dodelijk of ernstig letsel tot
gevolg.
●De bestuurder helpen bij het meten van
de volgafstand
De Dynamic Radar Cruise Control dient
alleen ter ondersteuning van de bestuur-
der bij het bepalen van de volgafstand tus-
sen de eigen auto en een bepaalde voor-
ligger. Het systeem is niet bedoeld om zor-
geloos of roekeloos rijgedrag te
rechtvaardigen en kan de bestuurder ook
niet helpen tijdens het rijden bij slecht
zicht.
Het blijft noodzakelijk dat de bestuurder
zelf de omgeving van de auto goed in de
gaten houdt.
●De bestuurder helpen bij het bepalen
van de juiste volgafstand
De Dynamic Radar Cruise Control bepaalt
of de volgafstand tussen de eigen auto en
een bepaalde voorligger binnen een vast-
gelegd bereik ligt. Het systeem kan geen
andere beoordelingen maken. Het is
daarom strikt noodzakelijk dat u zelf alert
blijft en inschat of een situatie mogelijk
gevaarlijk is.
●De bestuurder helpen bij het bedienen
van de auto
De Dynamic Radar Cruise Control heeft
geen functies om aanrijdingen met een
voorligger te voorkomen of vermijden.
Daarom dient u wanneer er gevaar dreigt
direct de controle over de auto te nemen
en juist te handelen om de veiligheid van
alle betrokkenen te garanderen.
■Situaties die niet geschikt zijn voor
gebruik van de Dynamic Radar
Cruise Control
Gebruik de Dynamic Radar Cruise Control
niet in de volgende situaties. Als u dat wel
doet, wordt de snelheid mogelijk niet goed
geregeld, waardoor een ongeval met
dodelijk of ernstig letsel kan ontstaan.
●Op wegen met voetgangers, fietsers,
enz.
●In druk verkeer
●Op wegen met scherpe bochten
●Op slingerende wegen
●Op wegen die door regen, ijs of sneeuw
glad zijn
●Op steile hellingen bergafwaarts of op
afwisselend sterk dalende en sterk stij-
gende wegen
Bij het afdalen van een steile helling kan
de rijsnelheid de ingestelde snelheid over-
schrijden.
●Op invoegstroken van autowegen en
snelwegen
●Als de weersomstandigheden zo slecht
zijn dat ze een juiste signalering door de
sensoren onmogelijk zouden kunnen
maken (mist, sneeuw, zandstorm, zware
regenval, enz.)
●Als er regen, sneeuw, enz. op de voor-
zijde van de radar of de camera voor zit
●In verkeersomstandigheden waarbij her-
haaldelijk accelereren en decelereren
noodzakelijk is
●Bij het rijden met een aanhangwagen of
tijdens het slepen in een noodgeval
●Als er vaak een naderingswaarschu-
wing hoorbaar is
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 259 Wednesday, October 20, 2021 10:58 AM

2604-5. Gebruik van de ondersteunende systemen
In deze modus registreert een radar of er binnen ongeveer 100 meter voor u een
voertuig rijdt. Deze sensor wordt tevens gebruikt om de afstand tussen uw auto en
de voorligger te berekenen en een geschikte afstand tussen uw auto en de voorlig-
ger te handhaven. De gewenste tussenafstand kan tevens met de afstandsschake-
laar worden ingesteld.
Bij het afdalen van een helling kan de tussenafstand korter worden.
Voorbeeld van het rijden met een constante snelheid
Wanneer er geen voorliggers zijn
De auto rijdt met de snelheid die door de bestuurder is ingesteld.
Voorbeeld van deceleratie en het volgen van een auto
Wanneer een voorligger langzamer rijdt dan de ingestelde snelheid
Als er een voorligger wordt gesignaleerd, verlaagt het systeem automatisch de snelheid van
uw auto. Als de snelheid nog meer moet worden gereduceerd, schakelt het systeem het rem-
systeem in (de remlichten gaan dan branden). Het systeem regelt de snelheid van de auto zo
dat de afstand die de bestuurder heeft ingesteld tot de voorligger gehandhaafd blijft. Als het
systeem de snelheid niet genoeg kan verlagen om een veilige afstand tot de voorligger te cre-
ëren, klinkt er een naderingswaarschuwing.
Als u de richtingaanwijzers inschakelt en bij een rijsnelheid van 80 km/h of hoger een rijstrook
opschuift om in te halen, zal de auto accelereren zodat een voertuig op de andere rijstrook
sneller kan worden ingehaald.
Het oordeel van het systeem met betrekking tot wat een rijstrook voor inhalen is, is mogelijk
alleen gebaseerd op de positie van het stuurwiel in de auto (bestuurder links of rechts) Als de
auto rijdt in een regio waar de rijstrook voor inhalen zich aan de andere kant bevindt dan waar
de auto normaal rijdt, accelereert de auto mogelijk wanneer de richtingaanwijzerschakelaar
wordt bediend in de tegengestelde richting van de rijstrook voor inhalen (bijv. als de bestuur-
der normaal rijdt in een regio waar de rijstrook voor inhalen zich rechts bevindt, maar de
bestuurder rijdt nu in een regio waar de rijstrook voor inhalen zich links bevindt, accelereert de
Rijden in de afstandsregelmodus
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 260 Wednesday, October 20, 2021 10:58 AM

265
4 4-5. Gebruik van de ondersteunende systemen
Rijden
Wanneer de op dat moment inge-
stelde snelheid hoger is dan de her-
kende snelheidslimiet
Houd de schakelaar -SET ingedrukt.
U kunt de Dynamic Radar Cruise Con-
trol met Road Sign Assist inschakelen/
uitschakelen via op het multi-infor-
matiedisplay. (Blz. 99)
■De Dynamic Radar Cruise Control kan
worden gebruikt als
●De selectiehendel staat in het 2e bereik of
hoger.
●Afhankelijk van de regelmodus kan dit item
op de volgende snelheden worden inge-
steld:
• Afstandsregelmodus: Ongeveer 30 km/h of
hoger
• Constante-snelheidsregelmodus: Onge-
veer 30 km/h of hoger
■Accelereren na het instellen van de rij-
snelheid
Bedien het gaspedaal om te accelereren. Na
het accelereren gaat de auto weer rijden met
de ingestelde snelheid. Als de afstandsregel-
modus is ingeschakeld, neemt de rijsnelheid
echter mogelijk af tot onder de ingestelde
snelheid, zodat de afstand tot de voorligger
gehandhaafd blijft.
■Selectie schakelstand
Selecteert een schakelstand die past bij de
rijsnelheid. Als het motortoerental te hoog of
te laag is, kan de regeling automatisch wor-
den uitgeschakeld.
■Automatisch uitschakelen van de
afstandsregelmodus
De afstandsregelmodus wordt automatisch
uitgeschakeld in de volgende situaties.
●Werkelijke rijsnelheid zakt onder ongeveer
25 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
●Wanneer de VSC of TRC wordt uitgescha-
keld.
●De sensor kan niet goed signaleren omdat
hij ergens door bedekt is.
●Pre Crash Brake-functie is geactiveerd.
●Als de selectiehendel in de neutraalstand
staat of het koppelingspedaal gedurende
een bepaalde tijd of langer wordt ingetrapt.
Als de afstandsregelmodus om een andere
dan de hierboven genoemde redenen auto-
matisch uitgeschakeld wordt, kan er een sto-
ring in het systeem aanwezig zijn. Neem con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Automatisch uitschakelen van de con-
stante-snelheidsregelmodus
De constante-snelheidsregelmodus wordt
automatisch uitgeschakeld in de volgende
situaties:
●Actuele rijsnelheid zakt tot meer dan onge-
veer 16 km/h onder de ingestelde rijsnel-
heid.
●Werkelijke rijsnelheid zakt onder ongeveer
30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
●Wanneer de VSC of TRC wordt uitgescha-
keld.
●Pre Crash Brake-functie is geactiveerd.
Inschakelen/uitschakelen
Dynamic Radar Cruise Control
met Road Sign Assist
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 265 Wednesday, October 20, 2021 10:58 AM

2664-5. Gebruik van de ondersteunende systemen
●Als de selectiehendel in de neutraalstand
staat of het koppelingspedaal gedurende
een bepaalde tijd of langer wordt ingetrapt.
Als de constante-snelheidsregelmodus om
een andere dan de hierboven genoemde
redenen automatisch uitgeschakeld wordt,
kan er een storing in het systeem aanwezig
zijn. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■De Dynamic Radar Cruise Control met
Road Sign Assist werkt mogelijk niet
goed wanneer
De Dynamic Radar Cruise Control met Road
Sign Assist werkt mogelijk niet goed in situa-
ties waarbij de RSA mogelijk niet goed werkt
of niet goed signaleert (Blz. 276). Contro-
leer daarom, wanneer u deze functie
gebruikt, het weergegeven verkeersbord met
de snelheidslimiet.
In de onderstaande gevallen wordt de inge-
stelde snelheid mogelijk niet gewijzigd in de
herkende snelheidslimiet door het ingedrukt
houden van de schakelaar +RES/-SET:
●Als er geen informatie over de snelheidsli-
miet beschikbaar is
●Wanneer de herkende snelheidslimiet
gelijk is aan de ingestelde snelheid
●Wanneer de herkende snelheidslimiet bui-
ten het snelheidsbereik van het Dynamic
Radar Cruise Control-systeem ligt
■Werking van de remmen
Er kan een geluid van de remmen hoorbaar
zijn en de reactie van het rempedaal kan ver-
anderen, maar dit duidt niet op een storing.
■Waarschuwingsmeldingen en zoemers
voor Dynamic Radar Cruise Control
Waarschuwingsmeldingen en zoemers wor-
den gebruikt om een systeemstoring aan te
geven of om de bestuurder te informeren dat
hij tijdens het rijden extra moet opletten. Lees
de op het multi-informatiedisplay weergege-
ven waarschuwingsmelding en volg de aan-
wijzingen op. (Blz. 221, 520)
■Omstandigheden waarin de sensor
voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en afhanke-
lijk van de omstandigheden het rempedaal
wanneer het systeem onvoldoende decele-
reert of bedien het gaspedaal wanneer moet
worden geaccelereerd.
Omdat de sensor deze voertuigen wellicht
niet op de juiste manier signaleert, wordt er
mogelijk geen naderingswaarschuwing
(Blz. 263) gegeven.
●Auto's die plotseling voor u invoegen
●Auto's die met lage snelheden rijden
●Auto's die niet op dezelfde rijstrook rijden
●Voertuigen met een relatief kleine achter-
zijde (aanhangwagens zonder lading, enz.)
●Motorfietsen die op dezelfde rijstrook rijden
●Als door omringend verkeer opgeworpen
water of sneeuw de signalering door de
sensor hindert
●Als de achterzijde van de auto ver ingezakt
is (omdat er zware lading in de bagage-
ruimte vervoerd wordt, enz.)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 266 Wednesday, October 20, 2021 10:58 AM

267
4 4-5. Gebruik van de ondersteunende systemen
Rijden
●De voorligger heeft een extreem grote
bodemvrijheid
■Omstandigheden waaronder de
afstandsregelmodus mogelijk niet goed
werkt
Bedien indien nodig in onderstaande geval-
len het rempedaal (of, afhankelijk van de situ-
atie, het gaspedaal).
Doordat de sensor voorliggers mogelijk niet
op de juiste manier signaleert, werkt het sys-
teem mogelijk niet goed.
●Als de weg erg bochtig is of de rijstroken
erg smal zijn
●Als u veelvuldig stuurcorrecties moet uit-
voeren of frequent van rijstrook wisselt
●Als uw voorligger plotseling decelereert
●Als u op een weg rijdt die wordt omgeven
door een constructie, zoals in een tunnel of
op een ijzeren brug
●Als de rijsnelheid afneemt tot de ingestelde
snelheid na acceleratie van de auto door
intrappen van het gaspedaal.
*: Indien aanwezig
■Weergave instrumentenpaneel
Ingestelde snelheid
Controlelampjes
■Bedieningsschakelaars
Schakelaar +RES
Cruise control-hoofdschakelaar
Uitschakeltoets
Schakelaar -SET
Cruise control*
Met de cruise control kan een
ingestelde snelheid worden vast-
gehouden zonder dat hiervoor het
gaspedaal hoeft te worden inge-
trapt.
Systeemonderdelen
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 267 Wednesday, October 20, 2021 10:58 AM

2764-5. Gebruik van de ondersteunende systemen
■Instellen
1Druk op of van de bedie-
ningstoetsen van het instrumentenpaneel
en selecteer
2Druk op of van de bedie-
ningstoetsen van het instrumentenpaneel
en selecteer . Druk vervolgens op
.
■Automatisch uitschakelen van weer-
gave verkeersborden RSA
In de volgende situaties worden een of meer
verkeersborden automatisch uitgeschakeld.
●Er wordt over een bepaalde afstand geen
verkeersbord herkend.
●De weg verandert als gevolg van een
afslag naar links of rechts, enz.
■Omstandigheden waaronder de functie
mogelijk niet goed werkt of niet goed
signaleert
In de volgende situaties werkt de RSA niet
normaal en worden verkeersborden mogelijk
niet herkend, worden onjuiste verkeersbor-
den weergegeven, enz. Dit duidt echter niet
op een storing.
●De camera voor is niet goed uitgelijnd
doordat de sensor, enz. is blootgesteld aan
hevige schokken.
●Er zit(ten) vuil, sneeuw, stickers, enz. op
de voorruit in de buurt van de camera voor.
●Onder barre weersomstandigheden, bij-
voorbeeld bij zware regenval, mist,
sneeuw of zandstormen
●Licht van een tegenligger, de zon, enz.
dringt de camera voor binnen.
●Het verkeersbord is vuil of vervaagd, staat
scheef of is krom.
●Het elektronische verkeersbord heeft wei-
nig contrast.
●Het verkeersbord gaat helemaal of gedeel-
telijk verscholen achter boombladeren, een
paal, o.i.d.
●Het verkeersbord is alleen korte tijd zicht-
baar voor de camera voor.
●De omgeving (bij afslaan, rijstrookwisse-
ling, enz.) wordt onjuist beoordeeld.
●Wanneer een verkeersbord niet van toe-
passing is op de rijstrook waar op dat
moment op wordt gereden, maar dit bord
wel direct na een vertakking van de snel-
weg staat of bij een aangrenzende rijstrook
net voordat rijstroken samenkomen.
●Er zitten stickers op de achterzijde van de
voorligger.
●Er wordt een verkeersbord herkend dat lijkt
op een verkeersbord dat compatibel is met
het systeem.
●Mogelijk worden verkeersborden met de
snelheidslimiet voor parallelwegen gesig-
naleerd en weergegeven (wanneer deze in
het zicht van de camera voor staan) terwijl
de auto op de hoofdweg rijdt.
●Mogelijk worden verkeersborden met de
maximaal toegestane snelheid voor afsla-
gen van rotondes gesignaleerd en weerge-
geven (wanneer deze in het zicht van de
camera voor staan) terwijl de auto op de
rotonde rijdt.
●De voorzijde van de auto staat omhoog of
omlaag door de belading van de auto.
●De helderheid van het omgevingslicht is
niet voldoende of verandert plotseling.
●Wanneer een verkeersbord voor trucks,
enz. wordt herkend.
●Er wordt met de auto in een land gereden
waar het verkeer aan de andere kant rijdt.
●De kaartgegevens van het navigatiesys-
teem zijn niet meer up-to-date.
●Het navigatiesysteem werkt niet.
●De snelheidsinformatie die op het instru-
mentenpaneel wordt weergegeven ver-
schilt mogelijk van de informatie die wordt
weergegeven op het navigatiesysteem als
gevolg van de gebruikte kaartgegevens
van het navigatiesysteem.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 276 Wednesday, October 20, 2021 10:58 AM

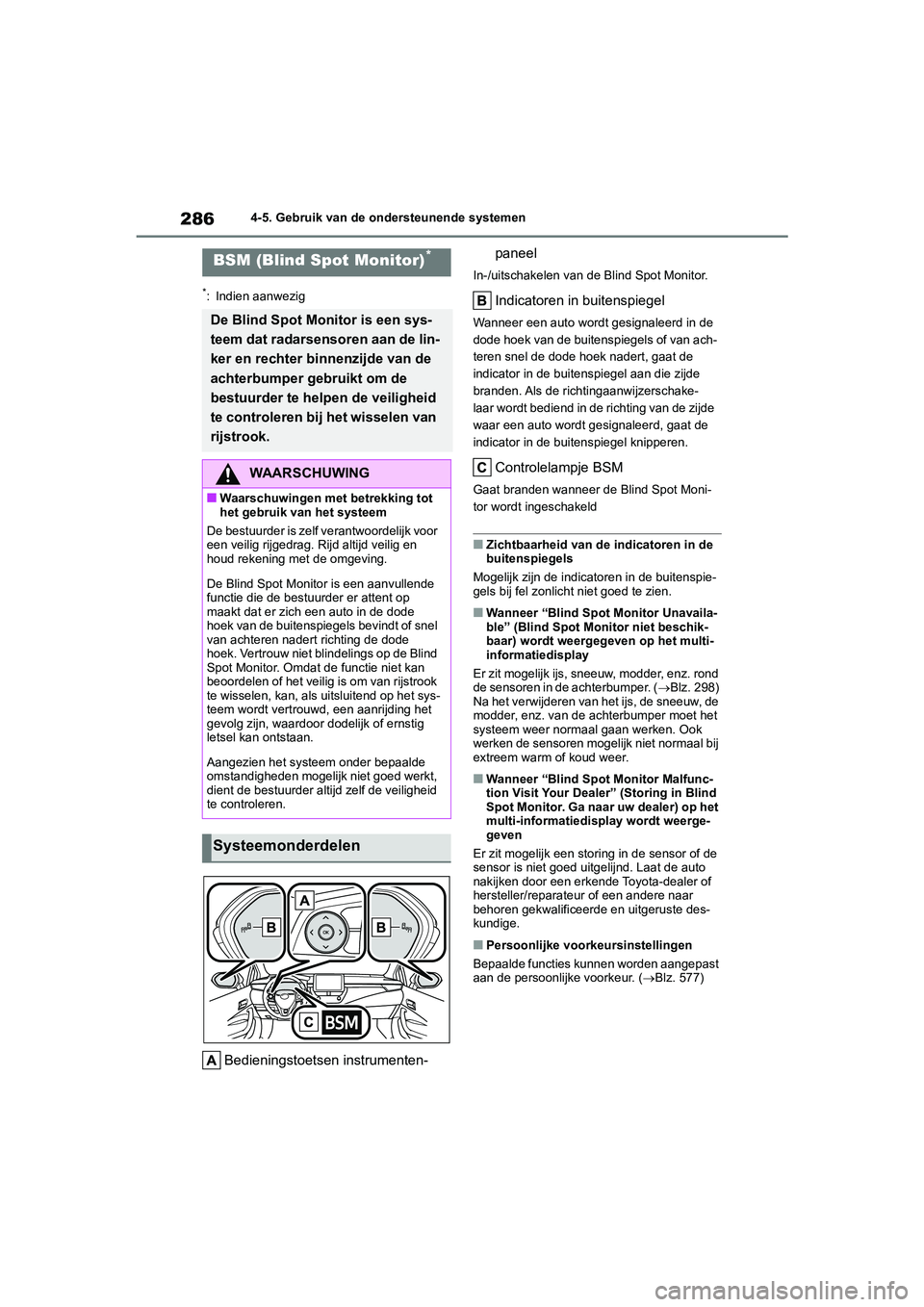

2864-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
Bedieningstoetsen instrumenten-paneel
In-/uitschakelen van de Blind Spot Monitor.
Indicatoren in buitenspiegel
Wanneer een auto wordt gesignaleerd in de
dode hoek van de buitenspiegels of van ach-
teren snel de dode hoek nadert, gaat de
indicator in de buitenspiegel aan die zijde
branden. Als de richtingaanwijzerschake-
laar wordt bediend in de richting van de zijde
waar een auto wordt gesignaleerd, gaat de
indicator in de buitenspiegel knipperen.
Controlelampje BSM
Gaat branden wanneer de Blind Spot Moni-
tor wordt ingeschakeld
■Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buitenspie-
gels bij fel zonlicht niet goed te zien.
■Wanneer “Blind Spot Monitor Unavaila-
ble” (Blind Spot Monitor niet beschik-
baar) wordt weergegeven op het multi-
informatiedisplay
Er zit mogelijk ijs, sneeuw, modder, enz. rond
de sensoren in de achterbumper. (Blz. 298)
Na het verwijderen van het ijs, de sneeuw, de
modder, enz. van de achterbumper moet het
systeem weer normaal gaan werken. Ook
werken de sensoren mogelijk niet normaal bij
extreem warm of koud weer.
■Wanneer “Blind Spot Monitor Malfunc-
tion Visit Your Dealer” (Storing in Blind
Spot Monitor. Ga naar uw dealer) op het
multi-informatiedisplay wordt weerge-
geven
Er zit mogelijk een storing in de sensor of de
sensor is niet goed uitgelijnd. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. (Blz. 577)
BSM (Blind Spot Monitor)*
De Blind Spot Monitor is een sys-
teem dat radarsensoren aan de lin-
ker en rechter binnenzijde van de
achterbumper gebruikt om de
bestuurder te helpen de veiligheid
te controleren bij het wisselen van
rijstrook.
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van het systeem
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De Blind Spot Monitor is een aanvullende
functie die de bestuurder er attent op
maakt dat er zich een auto in de dode
hoek van de buitenspiegels bevindt of snel
van achteren nadert richting de dode
hoek. Vertrouw niet blindelings op de Blind
Spot Monitor. Omdat de functie niet kan
beoordelen of het veilig is om van rijstrook
te wisselen, kan, als uitsluitend op het sys-
teem wordt vertrouwd, een aanrijding het
gevolg zijn, waardoor dodelijk of ernstig
letsel kan ontstaan.
Aangezien het systeem onder bepaalde
omstandigheden mogelijk niet goed werkt,
dient de bestuurder altijd zelf de veiligheid
te controleren.
Systeemonderdelen
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 286 Wednesday, October 20, 2021 10:58 AM
