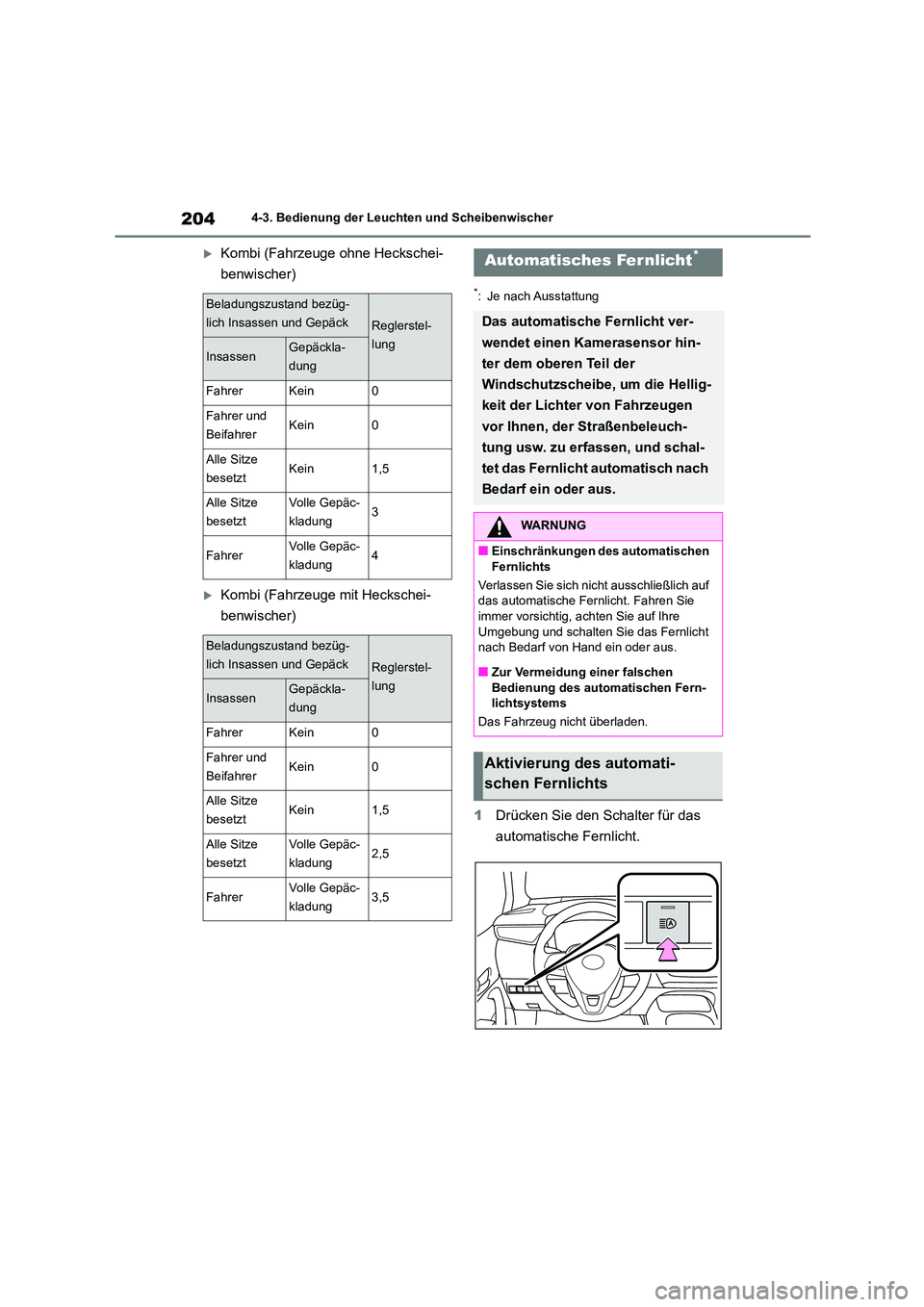

2022 TOYOTA COROLLA HATCHBACK sensor

2044-3. Bedienung der Leuchten und Scheibenwischer
Kombi (Fahrzeuge ohne Heckschei-
benwischer)
Kombi (Fahrzeuge mit Heckschei-
benwischer)
*: Je nach Ausstattung
1 Drücken Sie den Schalter für das
automatische Fernlicht.
Beladungszustand bezüg-
lich Insassen und GepäckReglerstel-
lungInsassenGepäckla-
dung
FahrerKein0
Fahrer und
BeifahrerKein0
Alle Sitze
besetztKein1,5
Alle Sitze
besetzt
Volle Gepäc-
kladung3
FahrerVolle Gepäc-
kladung4
Beladungszustand bezüg-
lich Insassen und GepäckReglerstel-
lungInsassenGepäckla-
dung
FahrerKein0
Fahrer und
BeifahrerKein0
Alle Sitze
besetztKein1,5
Alle Sitze
besetzt
Volle Gepäc-
kladung2,5
FahrerVolle Gepäc-
kladung3,5
Automatisches Fer nlicht*
Das automatische Fernlicht ver-
wendet einen Kamerasensor hin-
ter dem oberen Teil der
Windschutzscheibe, um die Hellig-
keit der Lichter von Fahrzeugen
vor Ihnen, der Straßenbeleuch-
tung usw. zu erfassen, und schal-
tet das Fernlicht automatisch nach
Bedarf ein oder aus.
WARNUNG
■Einschränkungen des automatischen Fernlichts
Verlassen Sie sich ni cht ausschließlich auf
das automatische Fernlicht. Fahren Sie
immer vorsichtig, achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht
nach Bedarf von Hand ein oder aus.
■Zur Vermeidung einer falschen
Bedienung des automatischen Fern- lichtsystems
Das Fahrzeug nicht überladen.
Aktivierung des automati-
schen Fernlichts

205
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb

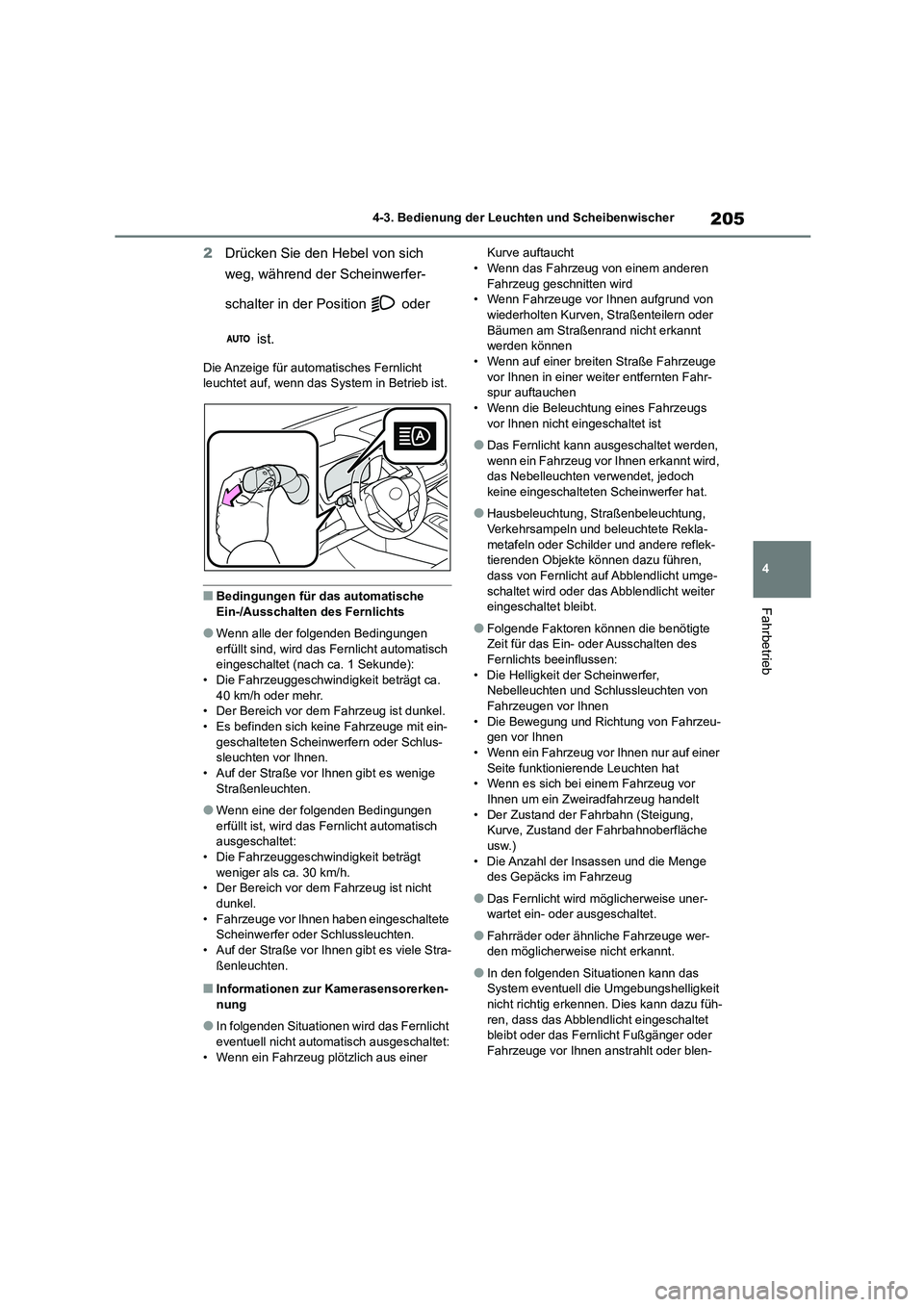

2 Drücken Sie den Hebel von sich
weg, während der Scheinwerfer-
schalter in der Position oder
ist.
Die Anzeige für automatisches Fernlicht
leuchtet auf, wenn das System in Betrieb ist.
■Bedingungen für das automatische
Ein-/Ausschalten des Fernlichts
●Wenn alle der folgenden Bedingungen
erfüllt sind, wird das Fernlicht automatisch eingeschaltet (nach ca. 1 Sekunde):
• Die Fahrzeuggeschwindigkeit beträgt ca.
40 km/h oder mehr. • Der Bereich vor dem Fahrzeug ist dunkel.
• Es befinden sich keine Fahrzeuge mit ein-
geschalteten Scheinwerfern oder Schlus- sleuchten vor Ihnen.
• Auf der Straße vor Ihnen gibt es wenige
Straßenleuchten.
●Wenn eine der folgenden Bedingungen
erfüllt ist, wird das Fernlicht automatisch ausgeschaltet:
• Die Fahrzeuggeschwindigkeit beträgt
weniger als ca. 30 km/h. • Der Bereich vor dem Fahrzeug ist nicht
dunkel.
• Fahrzeuge vor Ihnen haben eingeschaltete Scheinwerfer oder Schlussleuchten.
• Auf der Straße vor Ihnen gibt es viele Stra-
ßenleuchten.
■Informationen zur Kamerasensorerken- nung
●In folgenden Situationen wird das Fernlicht eventuell nicht automatisch ausgeschaltet:
• Wenn ein Fahrzeug plötzlich aus einer
Kurve auftaucht • Wenn das Fahrzeug von einem anderen
Fahrzeug geschnitten wird
• Wenn Fahrzeuge vor Ihnen aufgrund von wiederholten Kurven, Straßenteilern oder
Bäumen am Straßenrand nicht erkannt
werden können • Wenn auf einer breiten Straße Fahrzeuge
vor Ihnen in einer weiter entfernten Fahr-
spur auftauchen • Wenn die Beleuchtung eines Fahrzeugs
vor Ihnen nicht eingeschaltet ist
●Das Fernlicht kann ausgeschaltet werden, wenn ein Fahrzeug vor Ihnen erkannt wird,
das Nebelleuchten verwendet, jedoch
keine eingeschalteten Scheinwerfer hat.
●Hausbeleuchtung, Straßenbeleuchtung,
Verkehrsampeln und beleuchtete Rekla- metafeln oder Schilder und andere reflek-
tierenden Objekte können dazu führen,
dass von Fernlicht auf Abblendlicht umge- schaltet wird oder das Abblendlicht weiter
eingeschaltet bleibt.
●Folgende Faktoren können die benötigte
Zeit für das Ein- oder Ausschalten des
Fernlichts beeinflussen: • Die Helligkeit der Scheinwerfer,
Nebelleuchten und Schlussleuchten von
Fahrzeugen vor Ihnen • Die Bewegung und Richtung von Fahrzeu-
gen vor Ihnen
• Wenn ein Fahrzeug vor Ihnen nur auf einer Seite funktionierende Leuchten hat
• Wenn es sich bei einem Fahrzeug vor
Ihnen um ein Zweiradfahrzeug handelt • Der Zustand der Fahrbahn (Steigung,
Kurve, Zustand der Fahrbahnoberfläche
usw.) • Die Anzahl der Insassen und die Menge
des Gepäcks im Fahrzeug
●Das Fernlicht wird möglicherweise uner-
wartet ein- oder ausgeschaltet.
●Fahrräder oder ähnliche Fahrzeuge wer-
den möglicherweise nicht erkannt.
●In den folgenden Situationen kann das
System eventuell die Umgebungshelligkeit
nicht richtig erkennen. Dies kann dazu füh- ren, dass das Abblendlicht eingeschaltet
bleibt oder das Fernlicht Fußgänger oder
Fahrzeuge vor Ihnen anstrahlt oder blen-

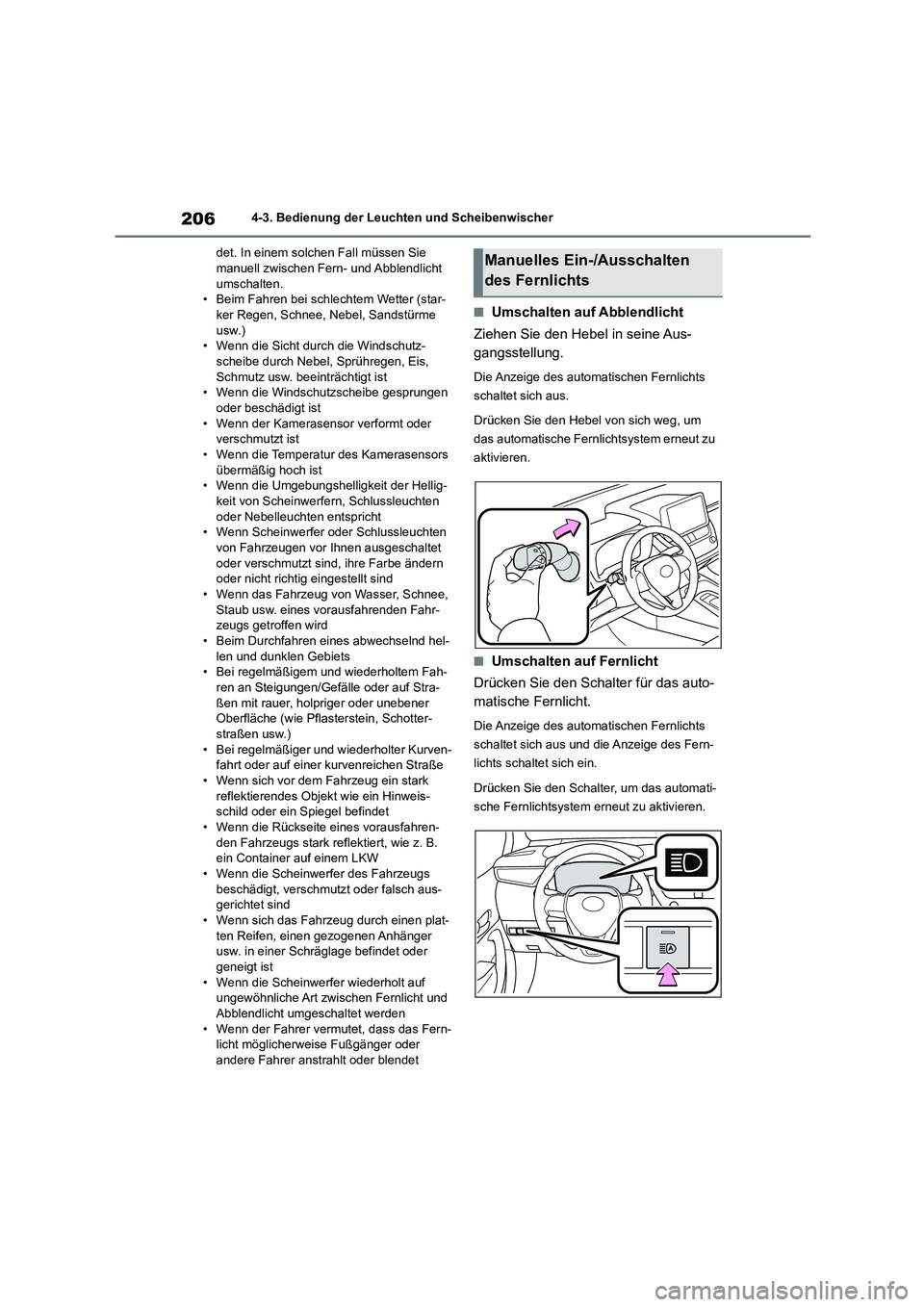

2064-3. Bedienung der Leuchten und Scheibenwischer
det. In einem solchen Fall müssen Sie manuell zwischen Fern - und Abblendlicht
umschalten.
• Beim Fahren bei schl echtem Wetter (star- ker Regen, Schnee, Nebel, Sandstürme
usw.)
• Wenn die Sicht durch die Windschutz- scheibe durch Nebel, Sprühregen, Eis,
Schmutz usw. beeinträchtigt ist
• Wenn die Windschutzscheibe gesprungen oder beschädigt ist
• Wenn der Kamerasensor verformt oder
verschmutzt ist
• Wenn die Temperatur des Kamerasensors übermäßig hoch ist
• Wenn die Umgebungshelligkeit der Hellig-
keit von Scheinwerfern, Schlussleuchten oder Nebelleuchten entspricht
• Wenn Scheinwerfer oder Schlussleuchten
von Fahrzeugen vor Ihnen ausgeschaltet oder verschmutzt sind, ihre Farbe ändern
oder nicht richtig eingestellt sind
• Wenn das Fahrzeug von Wasser, Schnee, Staub usw. eines vorausfahrenden Fahr-
zeugs getroffen wird
• Beim Durchfahren eines abwechselnd hel- len und dunklen Gebiets
• Bei regelmäßigem und wiederholtem Fah-
ren an Steigungen/Gefälle oder auf Stra- ßen mit rauer, holpriger oder unebener
Oberfläche (wie Pflasterstein, Schotter-
straßen usw.) • Bei regelmäßiger und wiederholter Kurven-
fahrt oder auf einer kurvenreichen Straße
• Wenn sich vor dem Fahrzeug ein stark reflektierendes Objekt wie ein Hinweis-
schild oder ein Spiegel befindet
• Wenn die Rückseite eines vorausfahren- den Fahrzeugs stark reflektiert, wie z. B.
ein Container auf einem LKW
• Wenn die Scheinwerfer des Fahrzeugs beschädigt, verschmutzt oder falsch aus-
gerichtet sind
• Wenn sich das Fahrzeug durch einen plat- ten Reifen, einen gezogenen Anhänger
usw. in einer Schräglage befindet oder
geneigt ist • Wenn die Scheinwerfer wiederholt auf
ungewöhnliche Art zwischen Fernlicht und
Abblendlicht umgeschaltet werden • Wenn der Fahrer vermutet, dass das Fern-
licht möglicherweise Fußgänger oder
andere Fahrer anstrahlt oder blendet
■Umschalten auf Abblendlicht
Ziehen Sie den Hebel in seine Aus-
gangsstellung.
Die Anzeige des automatischen Fernlichts
schaltet sich aus.
Drücken Sie den Hebel von sich weg, um
das automatische Fernlichtsystem erneut zu
aktivieren.
■Umschalten auf Fernlicht
Drücken Sie den Schalter für das auto-
matische Fernlicht.
Die Anzeige des automatischen Fernlichts
schaltet sich aus und die Anzeige des Fern-
lichts schaltet sich ein.
Drücken Sie den Schalter, um das automati-
sche Fernlichtsystem erneut zu aktivieren.
Manuelles Ein-/Ausschalten
des Fernlichts

207
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
*: Je nach Ausstattung
 Passt die Helligkeit und den ausge-
leuchteten Bereich des Fernlichts
anhand der Fahrzeuggeschwindig-
keit an.
 Passt die Intensität des Fernlichts
während Kurvenfahrten an, sodass
der Bereich in die Richtung, in die
sich das Fahrzeug in der Kurve
bewegt, heller ausgeleuchtet wird
als andere Bereiche.
 Betätigt das Fernlicht mit Blend-
schutz so, dass der Bereich um das
Fahrzeug vor Ihnen zum Teil dunkel
bleibt, während alle anderen Berei-
che weiterhin vom Fernlicht ausge-
leuchtet werden.
Das Fernlicht mit Blend schutz hilft die Sicht
nach vorn zu optimieren und reduziert
gleichzeitig den Blendeffekt, dem Fahrer in
Fahrzeugen vor Ihnen ausgesetzt sind.
 Passt die Projektionsstrecke des
Abblendlichts anhand des Abstands
zu einem vorausfahrenden Fahr-
zeug an.
1 Drücken Sie den Schalter für das
adaptive Fernlichtsystem.
2 Drücken Sie den Hebel von sich
weg, während der Scheinwerfer-
schalter in der Position oder
ist.

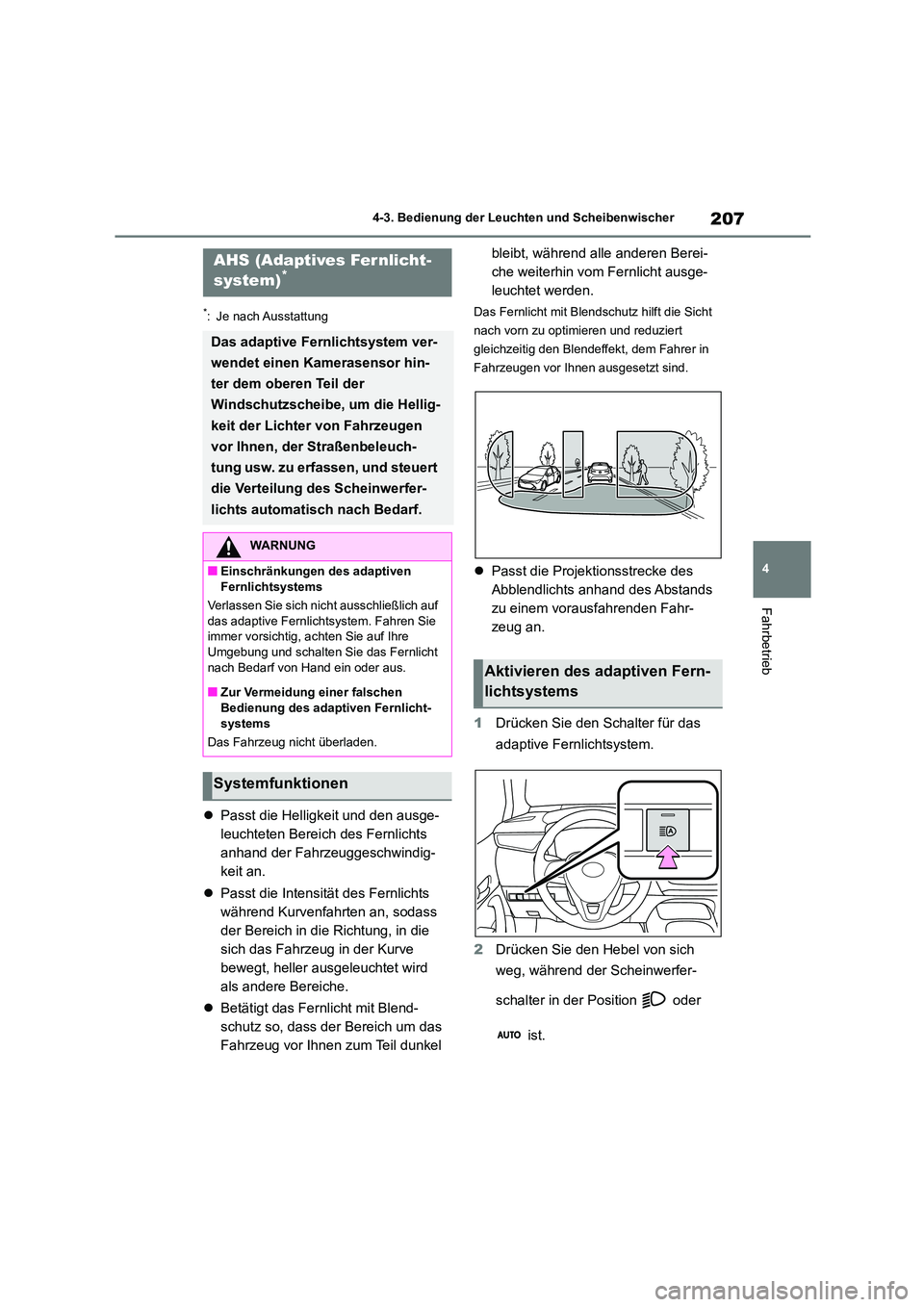

AHS (Adaptives Fernlicht-
system)*
Das adaptive Fernlichtsystem ver-
wendet einen Kamerasensor hin-
ter dem oberen Teil der
Windschutzscheibe, um die Hellig-
keit der Lichter von Fahrzeugen
vor Ihnen, der Straßenbeleuch-
tung usw. zu erfassen, und steuert
die Verteilung des Scheinwerfer-
lichts automatisch nach Bedarf.
WARNUNG
■Einschränkungen des adaptiven
Fernlichtsystems
Verlassen Sie sich nicht ausschließlich auf
das adaptive Fernlichtsystem. Fahren Sie immer vorsichtig, achten Sie auf Ihre
Umgebung und schalten Sie das Fernlicht
nach Bedarf von Hand ein oder aus.
■Zur Vermeidung einer falschen Bedienung des adaptiven Fernlicht-
systems
Das Fahrzeug nicht überladen.
Systemfunktionen
Aktivieren des adaptiven Fern-
lichtsystems

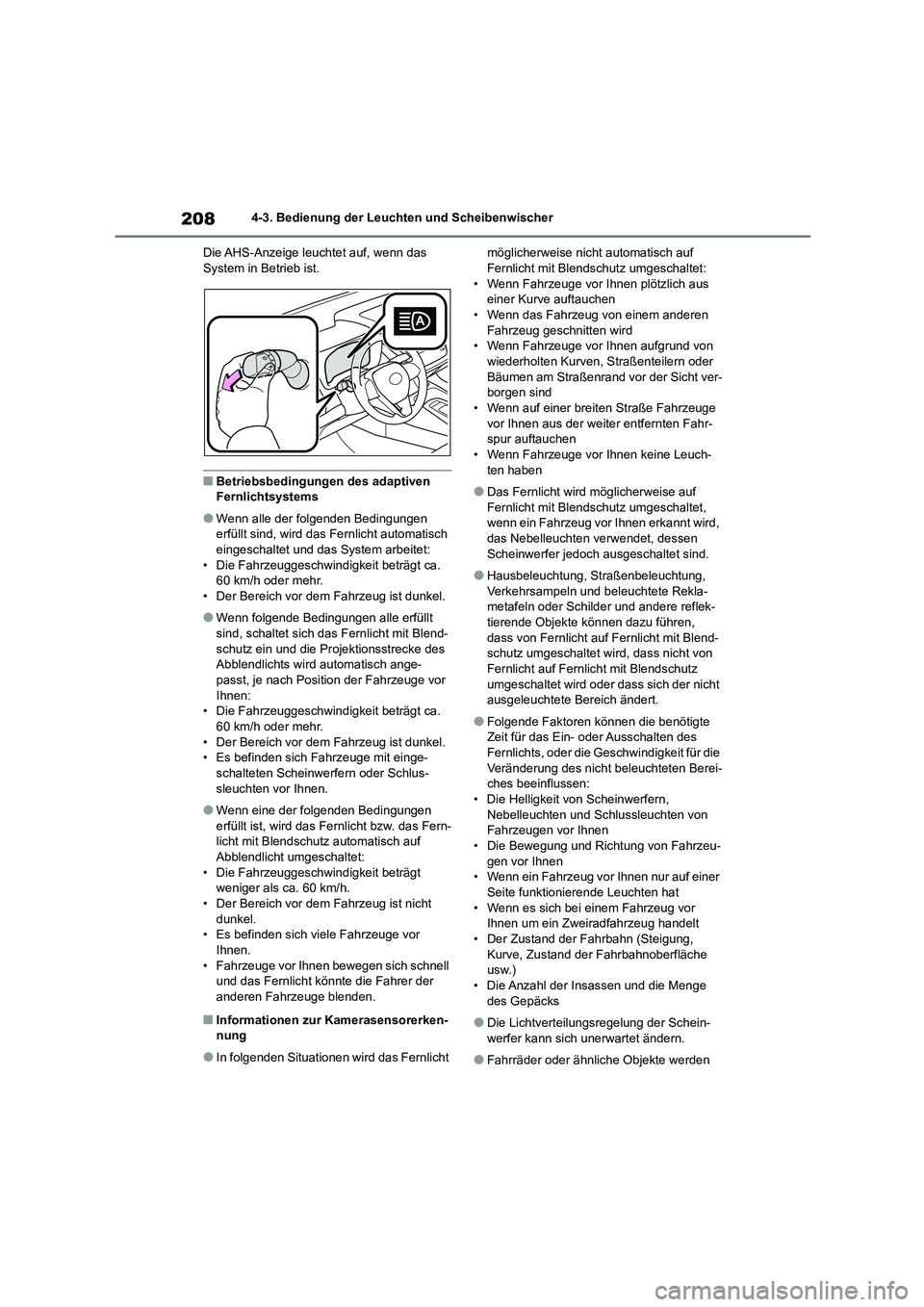

2084-3. Bedienung der Leuchten und Scheibenwischer
Die AHS-Anzeige leuchtet auf, wenn das System in Betrieb ist.
■Betriebsbedingungen des adaptiven Fernlichtsystems
●Wenn alle der folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch
eingeschaltet und das System arbeitet:
• Die Fahrzeuggeschwindigkeit beträgt ca. 60 km/h oder mehr.
• Der Bereich vor dem Fahrzeug ist dunkel.
●Wenn folgende Bedingungen alle erfüllt
sind, schaltet sich das Fernlicht mit Blend-
schutz ein und die Pr ojektionsstrecke des Abblendlichts wird automatisch ange-
passt, je nach Position der Fahrzeuge vor
Ihnen: • Die Fahrzeuggeschwindigkeit beträgt ca.
60 km/h oder mehr.
• Der Bereich vor dem Fahrzeug ist dunkel. • Es befinden sich Fahrzeuge mit einge-
schalteten Scheinwerfern oder Schlus-
sleuchten vor Ihnen.
●Wenn eine der folgenden Bedingungen
erfüllt ist, wird das Fernlicht bzw. das Fern- licht mit Blendschutz automatisch auf
Abblendlicht umgeschaltet:
• Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 60 km/h.
• Der Bereich vor dem Fahrzeug ist nicht
dunkel. • Es befinden sich viele Fahrzeuge vor
Ihnen.
• Fahrzeuge vor Ihnen bewegen sich schnell und das Fernlicht könnte die Fahrer der
anderen Fahrzeuge blenden.
■Informationen zur Kamerasensorerken-
nung
●In folgenden Situationen wird das Fernlicht
möglicherweise nicht automatisch auf Fernlicht mit Blendschutz umgeschaltet:
• Wenn Fahrzeuge vor Ihnen plötzlich aus
einer Kurve auftauchen • Wenn das Fahrzeug von einem anderen
Fahrzeug geschnitten wird
• Wenn Fahrzeuge vor Ihnen aufgrund von wiederholten Kurven, Straßenteilern oder
Bäumen am Straßenrand vor der Sicht ver-
borgen sind • Wenn auf einer breiten Straße Fahrzeuge
vor Ihnen aus der weiter entfernten Fahr-
spur auftauchen
• Wenn Fahrzeuge vor Ihnen keine Leuch- ten haben
●Das Fernlicht wird möglicherweise auf Fernlicht mit Blendschutz umgeschaltet,
wenn ein Fahrzeug vor Ihnen erkannt wird,
das Nebelleuchten verwendet, dessen Scheinwerfer jedoch ausgeschaltet sind.
●Hausbeleuchtung, Straßenbeleuchtung, Verkehrsampeln und beleuchtete Rekla-
metafeln oder Schilder und andere reflek-
tierende Objekte können dazu führen, dass von Fernlicht auf Fernlicht mit Blend-
schutz umgeschaltet wird, dass nicht von
Fernlicht auf Fernlicht mit Blendschutz umgeschaltet wird oder dass sich der nicht
ausgeleuchtete Bereich ändert.
●Folgende Faktoren können die benötigte
Zeit für das Ein- oder Ausschalten des
Fernlichts, oder die Geschwindigkeit für die Veränderung des nicht beleuchteten Berei-
ches beeinflussen:
• Die Helligkeit von Scheinwerfern, Nebelleuchten und Schlussleuchten von
Fahrzeugen vor Ihnen
• Die Bewegung und Richtung von Fahrzeu- gen vor Ihnen
• Wenn ein Fahrzeug vor Ihnen nur auf einer
Seite funktionierende Leuchten hat • Wenn es sich bei einem Fahrzeug vor
Ihnen um ein Zweiradfahrzeug handelt
• Der Zustand der Fahrbahn (Steigung, Kurve, Zustand der Fahrbahnoberfläche
usw.)
• Die Anzahl der Insassen und die Menge des Gepäcks
●Die Lichtverteilungsregelung der Schein-werfer kann sich unerwartet ändern.
●Fahrräder oder ähnliche Objekte werden

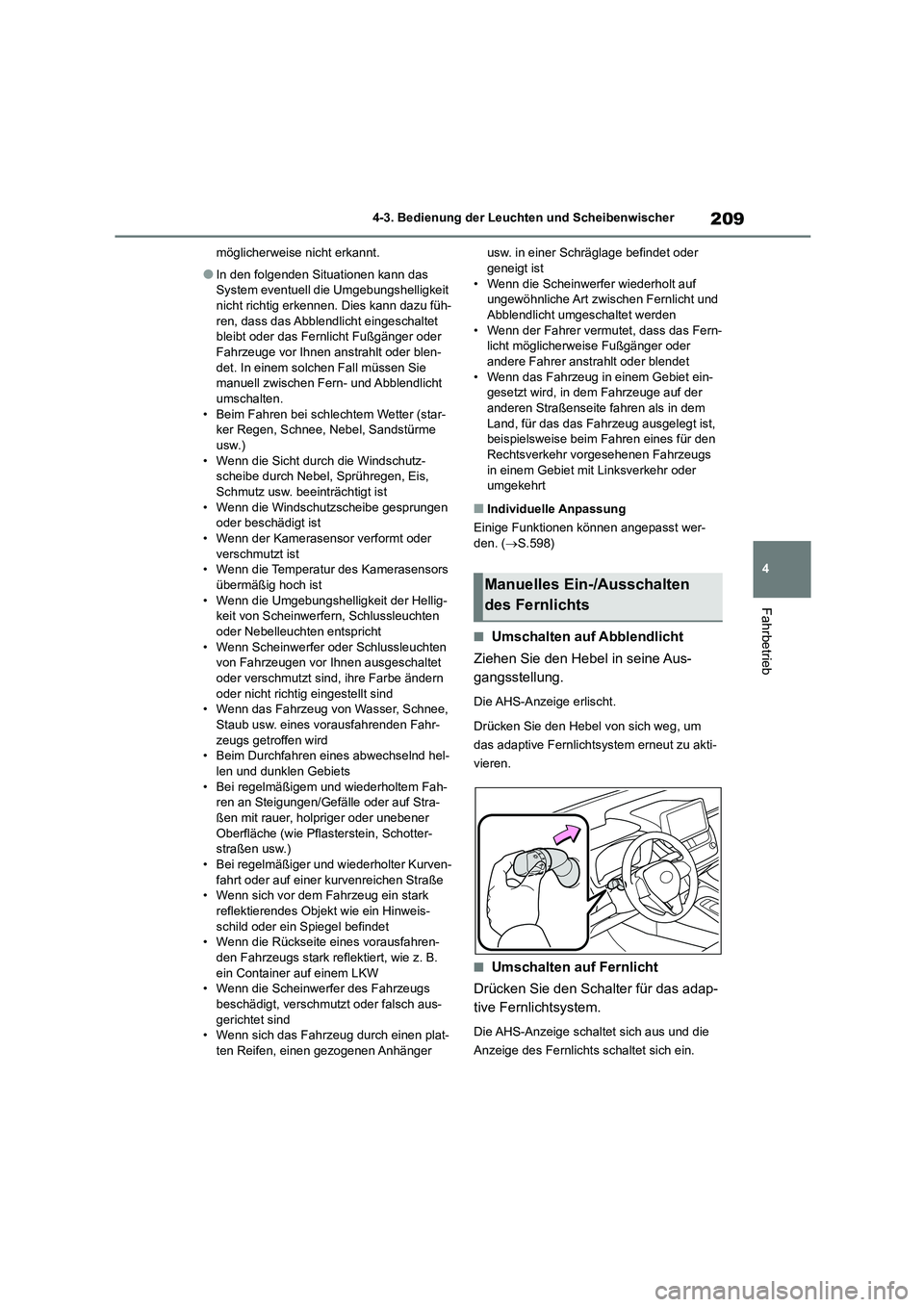

209
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
möglicherweise nicht erkannt.
●In den folgenden Situationen kann das
System eventuell die Umgebungshelligkeit nicht richtig erkennen. Dies kann dazu füh-
ren, dass das Abblendl icht eingeschaltet
bleibt oder das Fernlicht Fußgänger oder Fahrzeuge vor Ihnen anstrahlt oder blen-
det. In einem solchen Fall müssen Sie
manuell zwischen Fern - und Abblendlicht umschalten.
• Beim Fahren bei schl echtem Wetter (star-
ker Regen, Schnee, Nebel, Sandstürme
usw.) • Wenn die Sicht durch die Windschutz-
scheibe durch Nebel, Sprühregen, Eis,
Schmutz usw. beeinträchtigt ist • Wenn die Windschutzscheibe gesprungen
oder beschädigt ist
• Wenn der Kamerasensor verformt oder verschmutzt ist
• Wenn die Temperatur des Kamerasensors
übermäßig hoch ist • Wenn die Umgebungshelligkeit der Hellig-
keit von Scheinwerfern, Schlussleuchten
oder Nebelleuchten entspricht • Wenn Scheinwerfer oder Schlussleuchten
von Fahrzeugen vor Ihnen ausgeschaltet
oder verschmutzt sind, ihre Farbe ändern oder nicht richtig eingestellt sind
• Wenn das Fahrzeug von Wasser, Schnee,
Staub usw. eines vorausfahrenden Fahr- zeugs getroffen wird
• Beim Durchfahren eines abwechselnd hel-
len und dunklen Gebiets • Bei regelmäßigem und wiederholtem Fah-
ren an Steigungen/Gefälle oder auf Stra-
ßen mit rauer, holpriger oder unebener Oberfläche (wie Pflasterstein, Schotter-
straßen usw.)
• Bei regelmäßiger und wiederholter Kurven- fahrt oder auf einer kurvenreichen Straße
• Wenn sich vor dem Fahrzeug ein stark
reflektierendes Objekt wie ein Hinweis- schild oder ein Spiegel befindet
• Wenn die Rückseite eines vorausfahren-
den Fahrzeugs stark reflektiert, wie z. B. ein Container auf einem LKW
• Wenn die Scheinwerfer des Fahrzeugs
beschädigt, verschmutzt oder falsch aus- gerichtet sind
• Wenn sich das Fahrzeug durch einen plat-
ten Reifen, einen gezogenen Anhänger
usw. in einer Schräglage befindet oder geneigt ist
• Wenn die Scheinwerfer wiederholt auf
ungewöhnliche Art zwischen Fernlicht und Abblendlicht umgeschaltet werden
• Wenn der Fahrer vermutet, dass das Fern-
licht möglicherweise Fußgänger oder andere Fahrer anstrahlt oder blendet
• Wenn das Fahrzeug in einem Gebiet ein-
gesetzt wird, in dem Fahrzeuge auf der anderen Straßenseite fahren als in dem
Land, für das das Fahrzeug ausgelegt ist,
beispielsweise beim Fahren eines für den
Rechtsverkehr vorgesehenen Fahrzeugs in einem Gebiet mit Linksverkehr oder
umgekehrt
■Individuelle Anpassung
Einige Funktionen können angepasst wer-
den. ( S.598)
■Umschalten auf Abblendlicht
Ziehen Sie den Hebel in seine Aus-
gangsstellung.
Die AHS-Anzeige erlischt.
Drücken Sie den Hebel von sich weg, um
das adaptive Fernlichtsystem erneut zu akti-
vieren.
■Umschalten auf Fernlicht
Drücken Sie den Schalter für das adap-
tive Fernlichtsystem.
Die AHS-Anzeige schaltet sich aus und die
Anzeige des Fernlichts schaltet sich ein.
Manuelles Ein-/Ausschalten
des Fernlichts

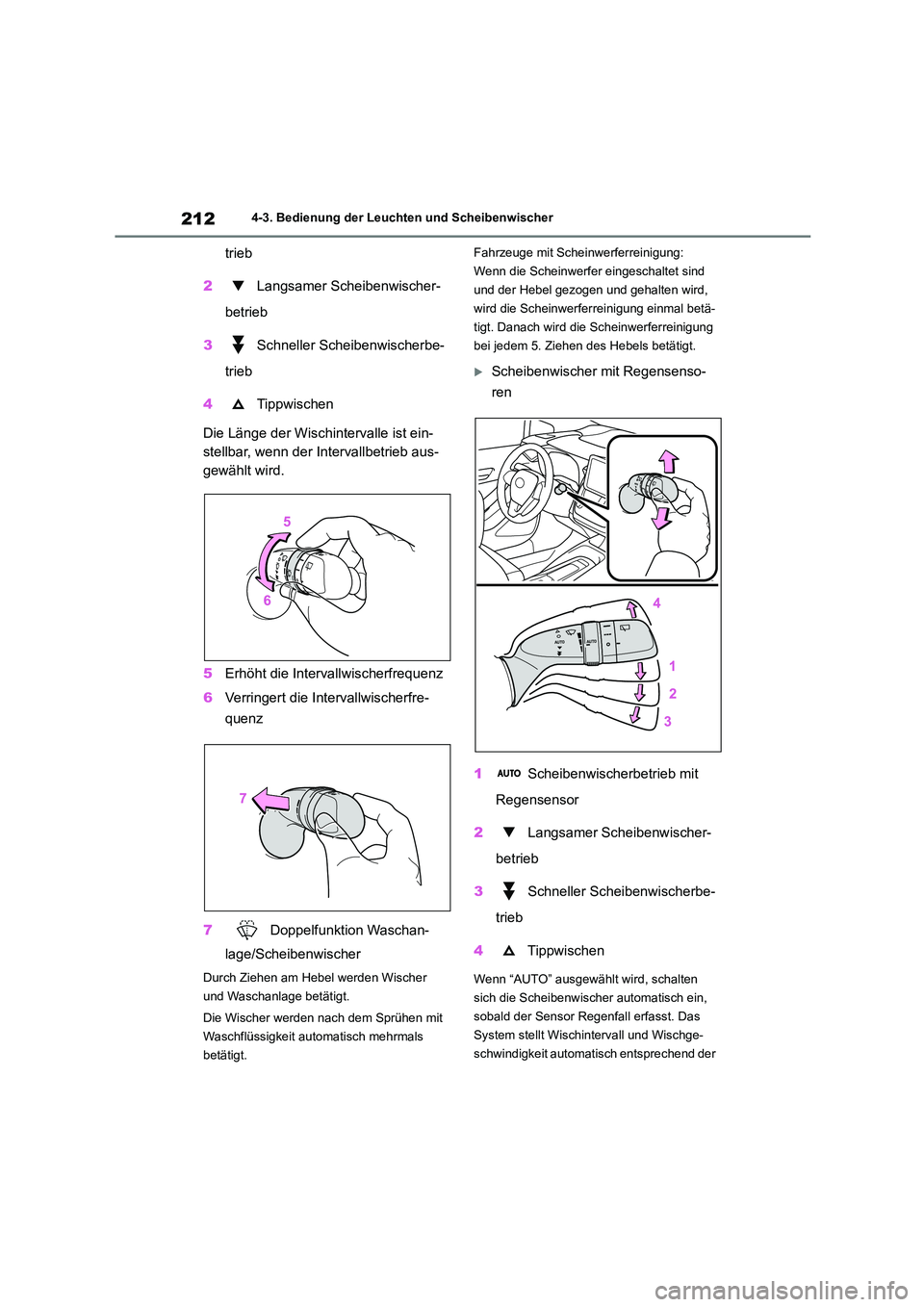

2124-3. Bedienung der Leuchten und Scheibenwischer
trieb
2 Langsamer Scheibenwischer-
betrieb
3 Schneller Scheibenwischerbe-
trieb
4 Tippwischen
Die Länge der Wischintervalle ist ein-
stellbar, wenn der Intervallbetrieb aus-
gewählt wird.
5 Erhöht die Intervallwischerfrequenz
6 Verringert die Intervallwischerfre-
quenz
7 Doppelfunktion Waschan-
lage/Scheibenwischer
Durch Ziehen am Hebel werden Wischer
und Waschanlage betätigt.
Die Wischer werden nach dem Sprühen mit
Waschflüssigkeit automatisch mehrmals
betätigt.
Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet sind
und der Hebel gezogen und gehalten wird,
wird die Scheinwerferr einigung einmal betä-
tigt. Danach wird die Scheinwerferreinigung
bei jedem 5. Ziehen des Hebels betätigt.
Scheibenwischer mit Regensenso-
ren
1 Scheibenwischerbetrieb mit
Regensensor
2 Langsamer Scheibenwischer-
betrieb
3 Schneller Scheibenwischerbe-
trieb
4 Tippwischen
Wenn “AUTO” ausgewählt wird, schalten
sich die Scheibenwisc her automatisch ein,
sobald der Sensor Regenfall erfasst. Das
System stellt Wischintervall und Wischge-
schwindigkeit automatisch entsprechend der

213
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
Regenmenge und Fahrzeuggeschwindig-
keit ein.
Wenn “AUTO” ausgewählt ist, kann die Sen-
sorempfindlichkeit wie folgt durch Drehen
des Schalterrings angepasst werden.
5 Erhöht die Empfindlichkeit der
Scheibenwischer mit Regensensor
6 Verringert die Empfindlichkeit der
Scheibenwischer mit Regensensor
7 Doppelfunktion Waschan-
lage/Scheibenwischer
Durch Ziehen am Hebel werden Wischer
und Waschanlage betätigt.
Die Wischer werden nach dem Sprühen mit
Waschflüssigkeit automatisch mehrmals
betätigt.
Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet sind
und der Hebel gezogen und gehalten wird,
wird die Scheinwerferreinigung einmal betä-
tigt. Danach wird die Scheinwerferreinigung
bei jedem 5. Ziehen des Hebels betätigt.
■Scheibenwischer und Waschanlage können in folgenden Fällen betrieben
werden
Der Motorschalter steht auf ON.
■Auswirkungen der Fahrzeuggeschwin-
digkeit auf den Wischerbetrieb (Fahr- zeuge mit
Regensensor-Scheibenwischern)
Die Fahrzeuggeschwindigk eit wirkt sich auf
das Wischerintervall aus.
■Regentropfensensor (Fahrzeuge mit Regensensor-Scheibenwischern)
●Der Regensensor erfasst die Menge der Regentropfen.
Es wird ein optischer Sensor verwendet.
Der Betrieb erfolgt möglicherweise nicht ordnungsgemäß, wenn Licht der auf- bzw.
untergehenden Sonne unregelmäßig auf
die Windschutzscheibe trifft oder wenn sich Insekten o. Ä. auf der Windschutz-
scheibe befinden.
●Wenn der Scheibenwischer in den Modus
AUTO geschaltet wird, während der Motor-
schalter auf ON steht, werden die Schei- benwischer einmal betätigt, um
anzuzeigen, dass der Modus AUTO aktiv
ist.
●Wenn die Temperatur des Regensensors
85°C oder mehr bzw. -15°C oder weniger beträgt, erfolgt möglicherweise kein auto-
matischer Betrieb. Betätigen Sie in diesem
Fall die Wischer in einem anderen Modus als dem AUTO-Modus.
■Es wird keine Scheibenwaschflüssig-
keit auf die Scheibe gesprüht
Stellen Sie sicher, dass die Waschdüsen
nicht verstopft sind, wenn sich Waschflüssig- keit im Vorratsbehälter der Scheibenwasch-
anlage befindet.
