2022 TOYOTA COROLLA HATCHBACK airbag

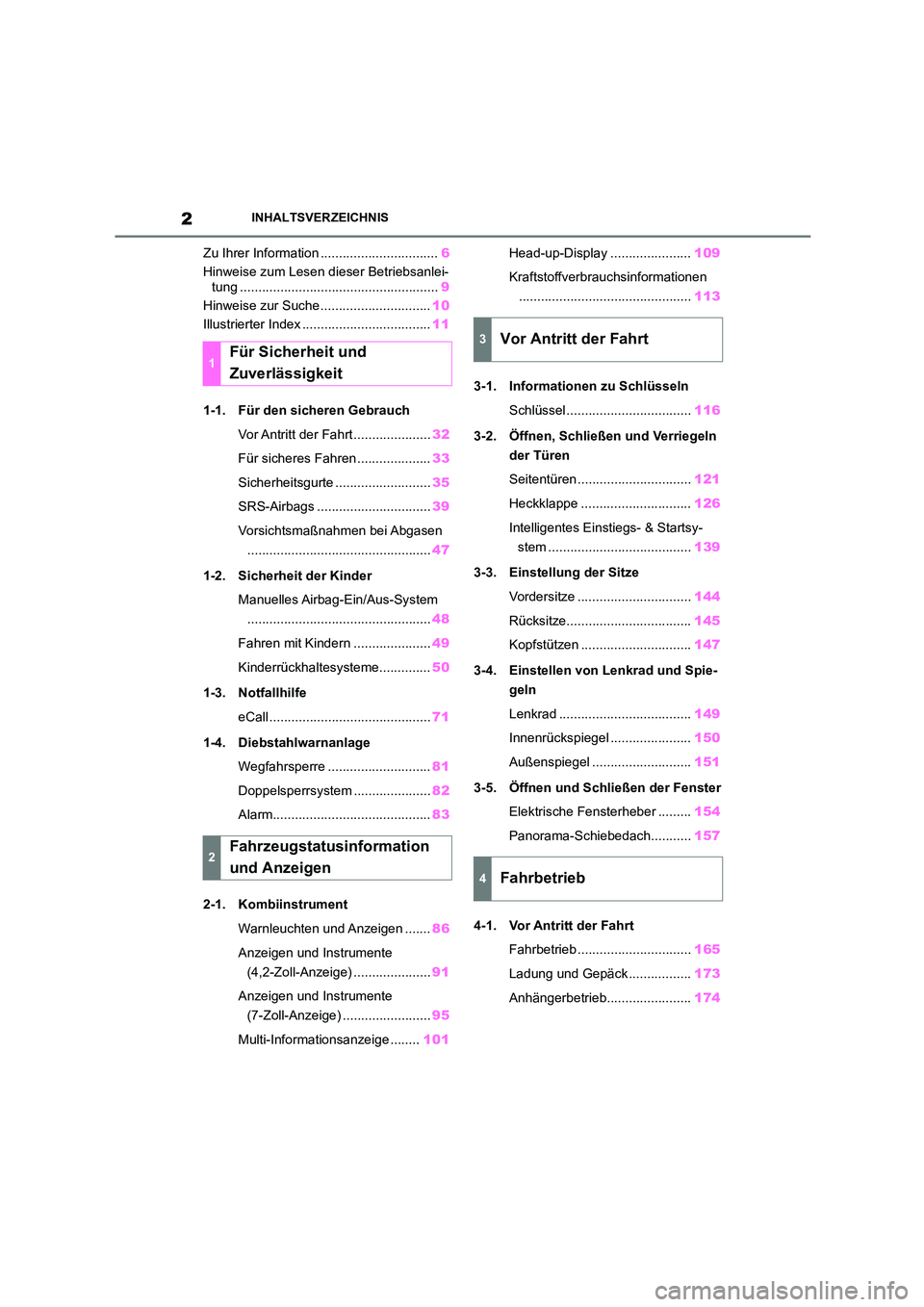

2INHALTSVERZEICHNIS
Zu Ihrer Information ................................6
Hinweise zum Lesen dieser Betriebsanlei-
tung ...................................................... 9
Hinweise zur Suche .............................. 10
Illustrierter Index ................................... 11
1-1. Für den sicheren Gebrauch
Vor Antritt der Fahrt ..................... 32
Für sicheres Fahren .................... 33
Sicherheitsgurte .......................... 35
SRS-Airbags ............................... 39
Vorsichtsmaßnahmen bei Abgasen
.................................................. 47
1-2. Sicherheit der Kinder
Manuelles Airbag-Ein/Aus-System
.................................................. 48
Fahren mit Kindern ..................... 49
Kinderrückhaltesysteme.............. 50
1-3. Notfallhilfe
eCall ............................................ 71
1-4. Diebstahlwarnanlage
Wegfahrsperre ............................ 81
Doppelsperrsystem ..................... 82
Alarm........................................... 83
2-1. Kombiinstrument
Warnleuchten und Anzeigen ....... 86
Anzeigen und Instrumente
(4,2-Zoll-Anzeige) ..................... 91
Anzeigen und Instrumente
(7-Zoll-Anzeige) ........................ 95
Multi-Informationsanzeige ........ 101
Head-up-Display ...................... 109
Kraftstoffverbrauchsinformationen
............................................... 113
3-1. Informationen zu Schlüsseln
Schlüssel .................................. 116
3-2. Öffnen, Schließen und Verriegeln
der Türen
Seitentüren ............................... 121
Heckklappe .......... ....................126
Intelligentes Einstiegs- & Startsy-
stem ....................................... 139
3-3. Einstellung der Sitze
Vordersitze ............................... 144
Rücksitze...... ............................145
Kopfstützen .............................. 147
3-4. Einstellen von Lenkrad und Spie-
geln
Lenkrad .................................... 149
Innenrückspiegel .. ....................150
Außenspiegel ........................... 151
3-5. Öffnen und Schließen der Fenster
Elektrische Fensterheber ......... 154
Panorama-Schiebedach........... 157
4-1. Vor Antritt der Fahrt
Fahrbetrieb ............................... 165
Ladung und Gepäck ................. 173
Anhängerbetrieb....................... 174
1Für Sicherheit und
Zuverlässigkeit
2Fahrzeugstatusinformation
und Anzeigen
3Vor Antritt der Fahrt
4Fahrbetrieb

6

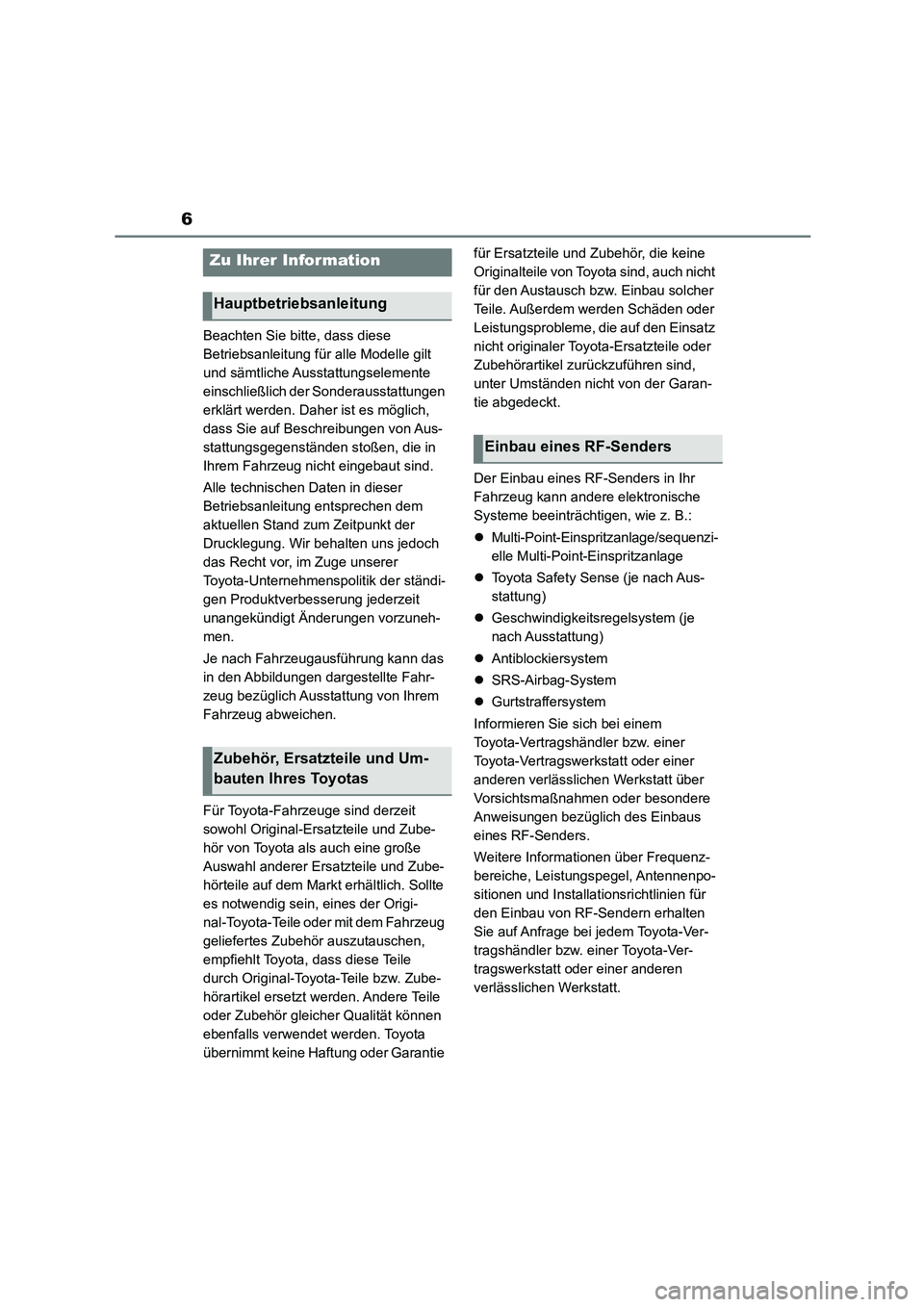

Beachten Sie bitte, dass diese
Betriebsanleitung für alle Modelle gilt
und sämtliche Ausstattungselemente
einschließlich der Sonderausstattungen
erklärt werden. Daher ist es möglich,
dass Sie auf Beschreibungen von Aus-
stattungsgegenständen stoßen, die in
Ihrem Fahrzeug nicht eingebaut sind.
Alle technischen Daten in dieser
Betriebsanleitung entsprechen dem
aktuellen Stand zum Zeitpunkt der
Drucklegung. Wir behalten uns jedoch
das Recht vor, im Zuge unserer
Toyota-Unternehmenspolitik der ständi-
gen Produktverbesserung jederzeit
unangekündigt Änderungen vorzuneh-
men.
Je nach Fahrzeugausführung kann das
in den Abbildungen dargestellte Fahr-
zeug bezüglich Ausstattung von Ihrem
Fahrzeug abweichen.
Für Toyota-Fahrzeuge sind derzeit
sowohl Original-Ersatzteile und Zube-
hör von Toyota als auch eine große
Auswahl anderer Ersatzteile und Zube-
hörteile auf dem Markt erhältlich. Sollte
es notwendig sein, eines der Origi-
nal-Toyota-Teile oder mit dem Fahrzeug
geliefertes Zubehör auszutauschen,
empfiehlt Toyota, dass diese Teile
durch Original-Toyota-Teile bzw. Zube-
hörartikel ersetzt werden. Andere Teile
oder Zubehör gleicher Qualität können
ebenfalls verwendet werden. Toyota
übernimmt keine Haftung oder Garantie
für Ersatzteile und Zubehör, die keine
Originalteile von Toyota sind, auch nicht
für den Austausch bzw. Einbau solcher
Teile. Außerdem werden Schäden oder
Leistungsprobleme, die auf den Einsatz
nicht originaler Toyota-Ersatzteile oder
Zubehörartikel zurückzuführen sind,
unter Umständen nicht von der Garan-
tie abgedeckt.
Der Einbau eines RF-Senders in Ihr
Fahrzeug kann andere elektronische
Systeme beeinträchtigen, wie z. B.:
 Multi-Point-Einspritzanlage/sequenzi-
elle Multi-Point-Einspritzanlage
 Toyota Safety Sense (je nach Aus-
stattung)
 Geschwindigkeitsregelsystem (je
nach Ausstattung)
 Antiblockiersystem
 SRS-Airbag-System
 Gurtstraffersystem
Informieren Sie sich bei einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt über
Vorsichtsmaßnahmen oder besondere
Anweisungen bezüglich des Einbaus
eines RF-Senders.
Weitere Informationen über Frequenz-
bereiche, Leistungspegel, Antennenpo-
sitionen und Installationsrichtlinien für
den Einbau von RF-Sendern erhalten
Sie auf Anfrage bei jedem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
verlässlichen Werkstatt.
Zu Ihrer Information
Hauptbetriebsanleitung
Zubehör, Ersatzteile und Um-
bauten Ihres Toyotas
Einbau eines RF-Senders

7
Das Fahrzeug ist mit hochentwickelten
Computern ausgestattet, die bestimmte
Daten aufzeichnen, wie z. B.:
• Motordrehzahl/Elektromotordreh-
zahl (Traktionsmotordrehzahl)
• Gaspedalstatus
• Bremspedalstatus
• Fahrzeuggeschwindigkeit
• Betriebsstatus der Fahrerassistenz-
systeme
• Bilder von den Kameras
Ihr Fahrzeug ist mit Kameras ausgestattet.
Wenden Sie sich an einen Toyota-Vertrags- händler bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werkstatt, um
die Positionen von aufzeichnenden Kame- ras festzustellen.
Die aufgezeichneten Daten variieren je
nach Fahrzeugausführung, Sonderaus-
stattungen und Zielorten, mit denen es
ausgestattet ist.
Diese Computer zeichnen keine
Gespräche oder Geräusche auf, und
fertigen nur in bestimmten Situationen
Bildaufzeichnungen vom Bereich
außerhalb des Fahrzeugs an.
 Verwendung der Daten
Toyota verwendet die in diesem Computer
aufgezeichneten Daten möglicherweise, um
Funktionsstörungen zu diagnostizieren, For-
schung und Entwicklung durchzuführen und
die Qualität zu verbessern.
Toyota wird Dritten keine aufgezeichneten
Daten offenlegen, außer:
• Mit der Zustimmung des Fahrzeugeigners
oder mit der Zustimmung des Leasing- nehmers, wenn das Fahrzeug geleast ist
• Auf eine behördliche Anforderung durch
die Polizei, ein Gericht oder eine Regie-
rungsbehörde hin
• Zur Verwendung durch Toyota in einem Gerichtsverfahren
• Für Forschungszwecke, wenn die Daten
nicht einem spezifischen Fahrzeug oder Fahrzeugeigner zuzuordnen sind
 Aufgezeichnete Bildinformationen
können von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
verlässlichen Werkstatt gelöscht
werden können.
Die Funktion für die Aufzeichnung von Bil-
dern kann deaktiviert werden. Wenn die Funktion deaktiviert is t, stehen allerdings
keine Daten vom Zeitpunkt des Betriebs des
Systems zur Verfügung.
Die in Ihrem Toyota eingebauten
SRS-Airbags und Gurtstraffer enthal-
ten explosive Chemikalien. Wenn das
Fahrzeug mit den Airbags und Gurt-
straffern in unverändertem Zustand ver-
schrottet wird, kann dies einen Unfall
wie z. B. Feuer verursachen. Stellen
Sie sicher, dass die Systeme der
SRS-Airbags und Gurtstraffer durch
eine qualifizierte Reparaturwerkstatt
oder einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werkstatt
entfernt und entsorgt werden, bevor Sie
Ihr Fahrzeug verschrotten.
Fahrzeugdatenaufzeichnung
Verschrottung Ihres Toyotas

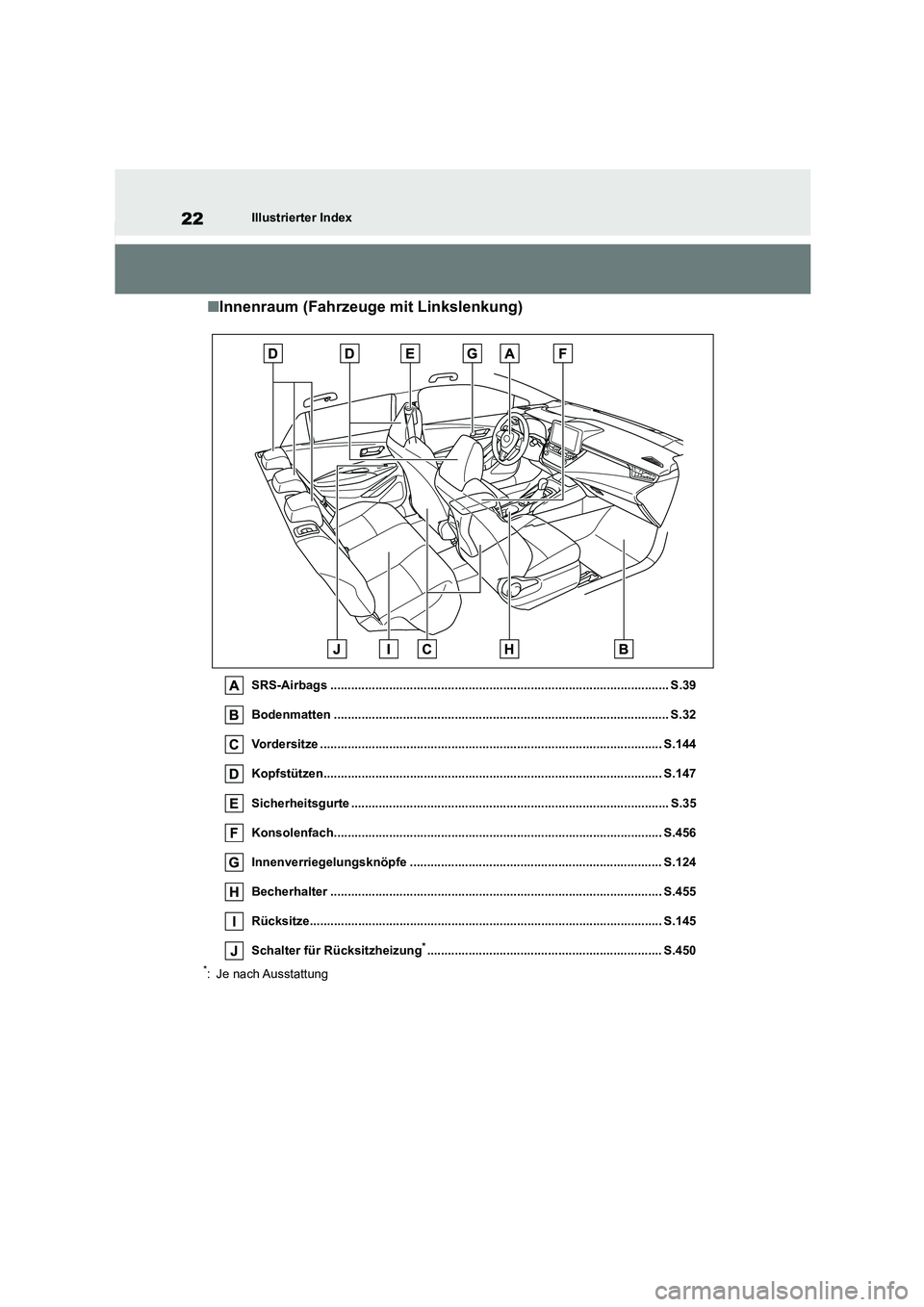

22Illustrierter Index
■Innenraum (Fahrzeuge mit Linkslenkung)
SRS-Airbags .................................................................................................. S.39
Bodenmatten ................................................................................................. S.32
Vordersitze ................................................................................................... S.144
Kopfstützen.................................................................................................. S.147
Sicherheitsgurte ............................................................................................ S.35
Konsolenfach............................................................................................... S.456
Innenverriegelungs knöpfe ......................................................................... S.124
Becherhalter ................................................................................................ S.455
Rücksitze...................................................................................................... S.145
Schalter für Rücksitzheizung*.................................................................... S.450
*: Je nach Ausstattung

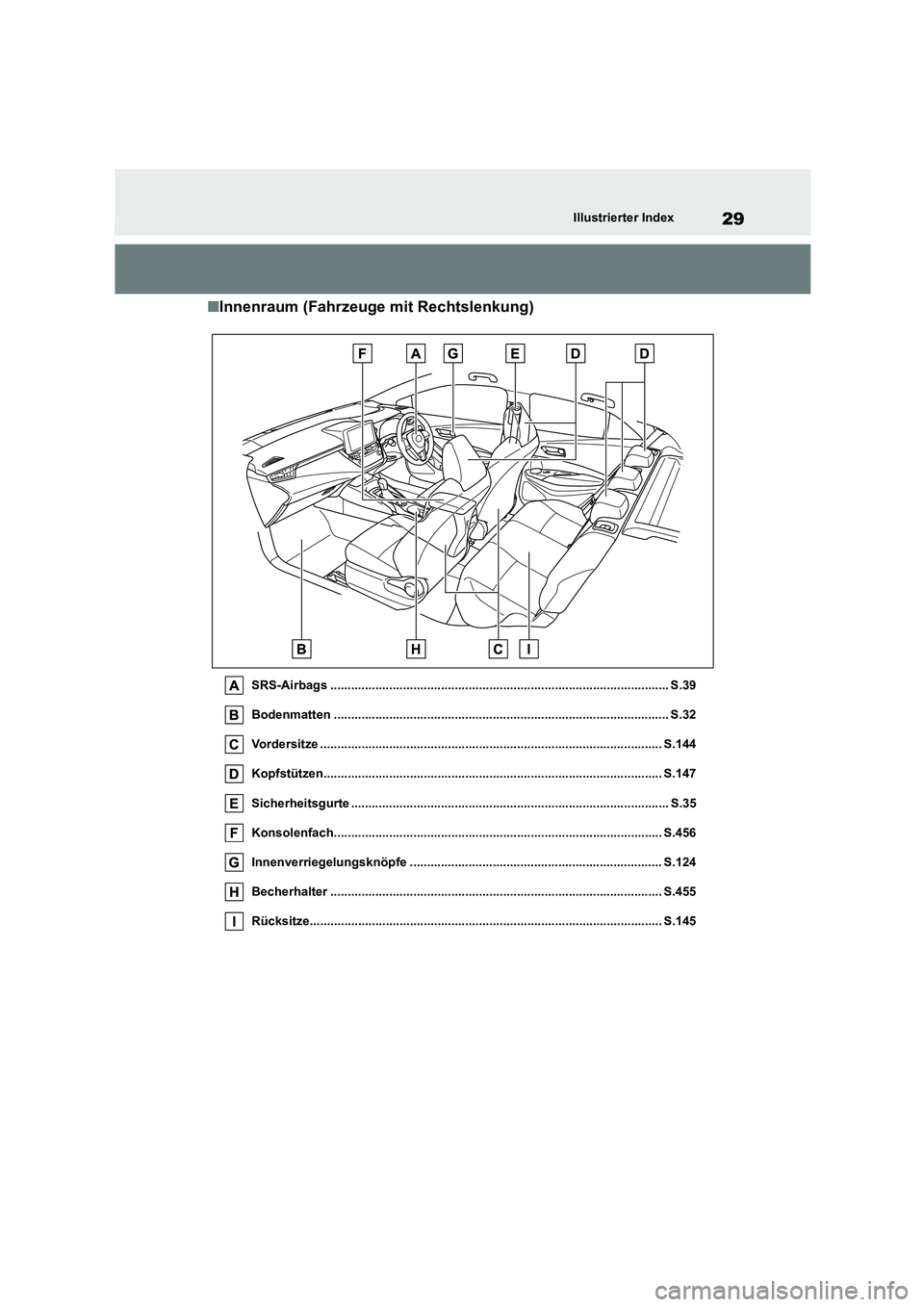

29Illustrierter Index
■Innenraum (Fahrzeuge mit Rechtslenkung)
SRS-Airbags .................................................................................................. S.39
Bodenmatten ................................................................................................. S.32
Vordersitze ................................................................................................... S.144
Kopfstützen.................................................................................................. S.147
Sicherheitsgurte ............................................................................................ S.35
Konsolenfach............................................................................................... S.456
Innenverriegelungs knöpfe ......................................................................... S.124
Becherhalter ................................................................................................ S.455
Rücksitze...................................................................................................... S.145

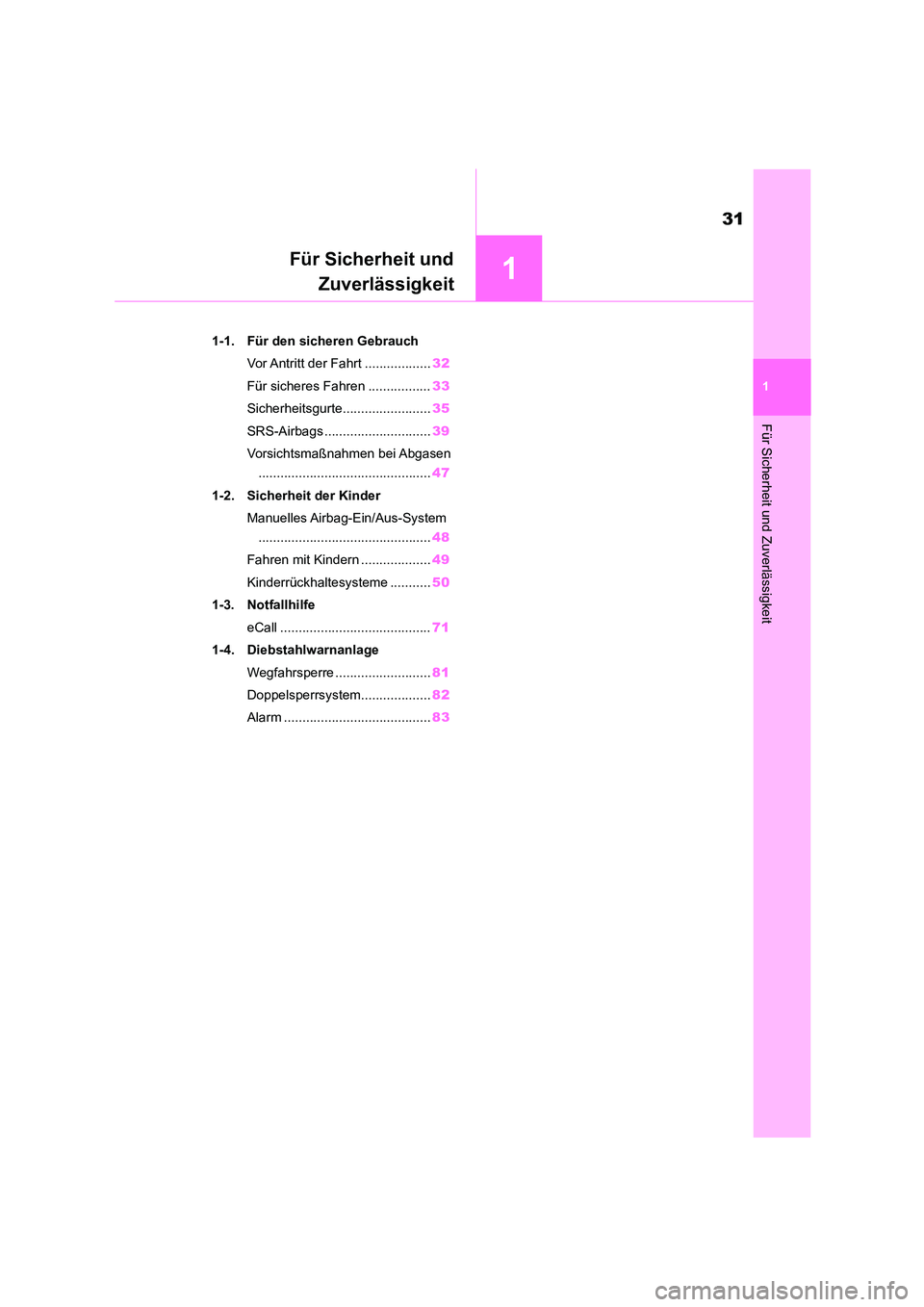

1
31
Für Sicherheit und Zuverlässigkeit
1
Für Sicherheit und
Zuverlässigkeit
.1-1. Für den sicheren Gebrauch
Vor Antritt der Fahrt .................. 32
Für sicheres Fahren ................. 33
Sicherheitsgurte........................ 35
SRS-Airbags ............................. 39
Vorsichtsmaßnahmen bei Abgasen
............................................... 47
1-2. Sicherheit der Kinder
Manuelles Airbag-Ein/Aus-System
............................................... 48
Fahren mit Kindern ................... 49
Kinderrückhaltesysteme ........... 50
1-3. Notfallhilfe
eCall ......................................... 71
1-4. Diebstahlwarnanlage
Wegfahrsperre .......................... 81
Doppelsperrsystem ...................82
Alarm ........................................ 83

39
1
1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit

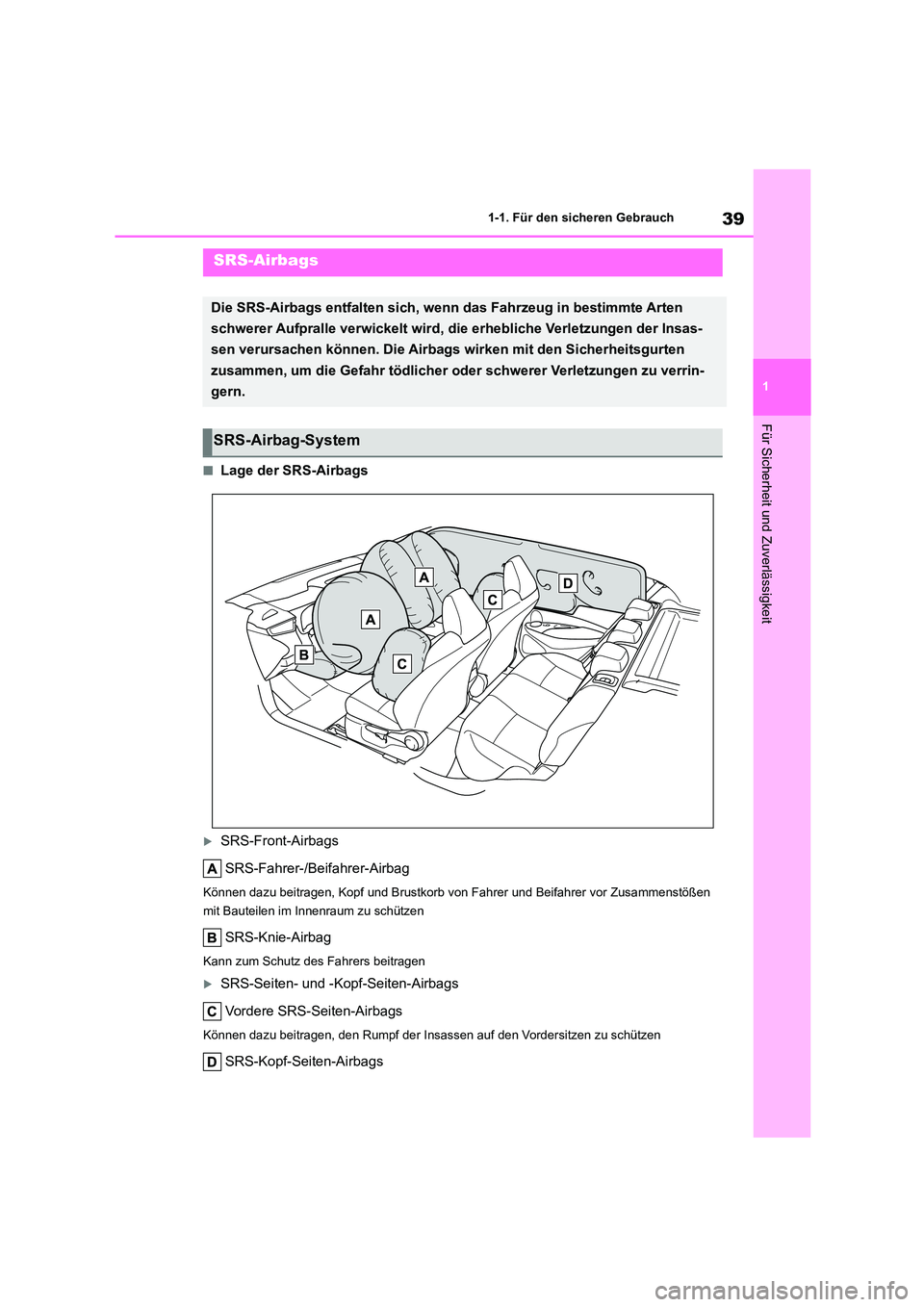

■Lage der SRS-Airbags
SRS-Front-Airbags
SRS-Fahrer-/Beifahrer-Airbag
Können dazu beitragen, Kopf und Brustkorb von Fahrer und Beifahrer vor Zusammenstößen
mit Bauteilen im Innenraum zu schützen
SRS-Knie-Airbag
Kann zum Schutz des Fahrers beitragen
SRS-Seiten- und -Kopf-Seiten-Airbags
Vordere SRS-Seiten-Airbags
Können dazu beitragen, den Rumpf der Insassen auf den Vordersitzen zu schützen
SRS-Kopf-Seiten-Airbags
SRS-Airbags
Die SRS-Airbags entfalten sich, wenn das Fahrzeug in bestimmte Arten
schwerer Aufpralle verwickelt wird, die erhebliche Verletzungen der Insas-
sen verursachen können. Die Airbags wirken mit den Sicherheitsgurten
zusammen, um die Gefahr tödlicher oder schwerer Verletzungen zu verrin-
gern.
SRS-Airbag-System

401-1. Für den sicheren Gebrauch
Können dazu beitragen, vor allem den Kopf der Insassen auf den äußeren Sitzen zu schützen
■Bauteile des SRS-Airbag-Systems
Gurtstraffer und Gurtkraftbegrenzer
Seitenaufprallsensoren (vorn)
Manueller Airbag-Ein/Aus-Schalter
Beifahrer-Airbag
Seiten-Airbags
Kopf-Seiten-Airbags
Seitenaufprallsensoren (hinten)
SRS-Warnleuchte
Seitenaufprallsensoren (Vordertür)
Fahrer-Airbag
Knie-Airbag auf der Fahrerseite
Anzeigeleuchten “AIR BAG ON” und “AIR BAG OFF”
Frontalaufprallsensoren
Airbag-Sensoreinheit
Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben dargestellt. Das
SRS-Airbag-System wird von der Airbag-Sensoreinheit gesteuert. Beim Auslösen
der Airbags füllt eine chemische Reaktion in den Gasgeneratoren die Airbags
schnell mit ungiftigem Gas, um die Bewegung der Insassen aufzufangen.
