2022 TOYOTA BZ4X sensor

Het systeem kan worden geactiveerd
wanneer
• Het contact AAN staat.
• De Toyota Parking Assist-sensor isingeschakeld.
• De rijsnelheid lager is dan ongeveer 10 km/h.
• Een andere schakelstand dan P is geselecteerd.
Detectie-informatie sensoren
• Het detectiegebied van de sensoren is beperkt tot het gebied rond de voor-
en achterbumper van de auto.
• Tijdens het gebruik kunnen zich de volgende situaties voordoen:– Afhankelijk van de vorm van het object en andere factoren kan de
detectieafstand korter worden of
kan detectie niet mogelijk zijn.
– Als het stilstaande object zich te dicht bij de sensor bevindt, is
detectie wellicht niet mogelijk.
– Tussen het signaleren van een statisch object en de weergave zit
een kleine vertraging (geluid
waarschuwingszoemer). Ook als er
met lage snelheid wordt gereden,
bestaat de mogelijkheid dat het
object binnen 30 cm van de
sensoren komt voordat het display
wordt weergegeven en de
waarschuwingszoemer hoorbaar is.
– Het kan moeilijk zijn om de zoemer te horen als het audiosysteem hard
staat of als de luchtcirculatie van de
airconditioning veel geluid
produceert.
– Het kan moeilijk zijn om de geluidssignalen te horen ten
gevolge van geluiden van andere
systemen.
Objecten die mogelijk niet goed
worden gesignaleerd door het systeem
Door de vorm van het object kan de
sensor het mogelijk niet signaleren. Let
goed op bij de volgende objecten: • Kabels, hekken, touwen, enz.
• Katoen, sneeuw en andere materialen
die geluidsgolven absorberen
• Zeer hoekige objecten
• Lage objecten
• Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw
auto
Mogelijk worden mensen die bepaalde
soorten kleding dragen niet
gesignaleerd.
Situaties waarin het systeem mogelijk
niet goed werkt
De staat van de auto en de omgeving
kunnen van invloed zijn op de capaciteit
van de sensor om objecten correct te
signaleren. Specifieke situaties waarin
dit voor kan komen ziet u hieronder.
• De sensor is bedekt met vuil, sneeuw, waterdruppels of ijs. (Het reinigen van
de sensoren zal het probleem
oplossen.)
• De sensor is bevroren. (Het ontdooien van de sensor zal het probleem
oplossen.) Vooral bij lage
buitentemperaturen kan het gebeuren
dat er ten gevolge van een bevroren
sensor een abnormaal beeld te zien is
op het display of dat objecten, zoals
een muur, niet worden gesignaleerd.
• Wanneer een sensor of de omgeving van een sensor zeer heet of koud is.
• De auto rijdt op een bijzonderhobbelige weg, op een helling, op
grind of op gras.
• Wanneer in de omgeving van de auto ultrasoongolven worden
geproduceerd door claxons,
voertuigdetectiesystemen,
motorfietsmotoren, luchtremmen van
vrachtwagens, sonarsystemen van
andere auto's of andere bronnen.
• Een sensor is bedekt met een waterfilm of er is sprake van zware
regenval.
5.4 Gebruik van de ondersteunende systemen
300

• Als het object zich te dicht bij desensor bevindt.
• Als een voetganger kleren draagt die geen ultrasoongolven reflecteren
(bijvoorbeeld een rok met plooien of
volants).
• Wanneer objecten die niet loodrecht op de grond staan, objecten die niet in
een rechte hoek ten opzichte van de
rijrichting van de auto staan of
ongelijkmatige of golvende objecten
zich binnen het detectiebereik
bevinden.
• Bij sterke wind
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld
bij mist, sneeuw of een zandstorm
• Wanneer zich tussen de auto en een gesignaleerd obstakel een object
bevindt dat niet kan worden
gesignaleerd
• Als een object zoals een auto, motorfiets, fiets of voetganger voor
de auto langs komt of plotseling van
opzij opduikt.
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
• Als er uitrusting die een sensor kan hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van
de auto
• Als de auto niet stabiel functioneert, zoals na een ongeval of tijdens een
storing
• Wanneer er sneeuwkettingen worden gebruikt, een compact reservewiel is
gemonteerd of een
bandenreparatieset is gebruikt Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder sommige omstandigheden, zoals
de onderstaande, werkt het systeem
mogelijk zelfs als er geen kans op een
aanrijding is.
• Wanneer op een smalle weg wordt
gereden
• Wanneer richting een spandoek of vlag, een laaghangende tak of een
slagboom (zoals wordt gebruikt bij
spoorwegovergangen, tolpoortjes en
parkeerplaatsen) wordt gereden
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals
gebruikt boven afvoergoten
• Bij het omhoog of omlaag rijden op een steile helling
• Als een sensor wordt geraakt door een grote hoeveelheid water, zoals bij het
rijden op een overstroomde weg
• De sensor is bedekt met vuil, sneeuw, waterdruppels of ijs. (Het reinigen van
de sensoren zal het probleem
oplossen.)
• Een sensor is bedekt met een waterfilm of er is sprake van zware
regenval
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld
bij mist, sneeuw of een zandstorm
• Wanneer het stevig waait
5.4 Gebruik van de ondersteunende systemen
301
5
Rijden

• Wanneer in de omgeving van de autoultrasoongolven worden
geproduceerd door claxons,
voertuigdetectiesystemen,
motorfietsmotoren, luchtremmen van
vrachtwagens, sonarsystemen van
andere auto's of andere bronnen.
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van
de auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
• De auto nadert een hoge of gebogen stoeprand
• Wanneer vlak langs pilaren (H-vormige stalen balken, enz.) in
parkeergarages, op bouwplaatsen,
enz. wordt gereden
• Als de auto niet stabiel functioneert, zoals na een ongeval of tijdens een
storing
• De auto rijdt op een bijzonder hobbelige weg, op een helling, op
grind of op gras • Wanneer er sneeuwkettingen worden
gebruikt, een compact reservewiel is
gemonteerd of een
bandenreparatieset is gebruikt
Weergave sensorsignalering, afstand
tot object
Detectiebereik van de sensoren (auto's
zonder Advanced Park)
AOngeveer 100 cm
BOngeveer 150 cm
COngeveer 60 cm
Het schema toont het detectiebereik van
de sensoren. Houd er rekening mee dat
de sensoren geen objecten kunnen
signaleren die zich extreem dicht bij de
auto bevinden.
Het bereik van de sensoren kan
verschillend zijn, afhankelijk van
bijvoorbeeld de vorm van het object.
5.4 Gebruik van de ondersteunende systemen
302

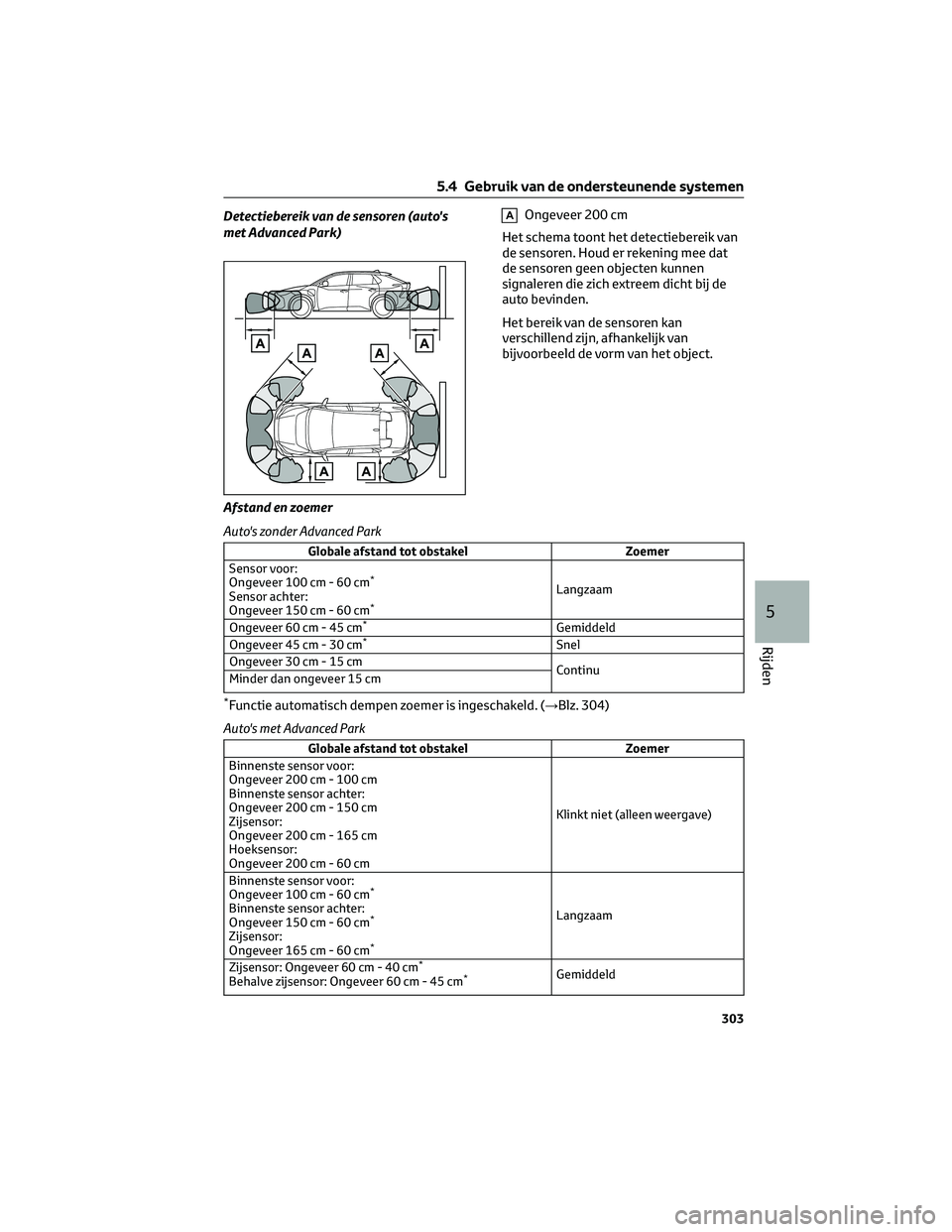

Detectiebereik van de sensoren (auto's
met Advanced Park)AOngeveer 200 cm
Het schema toont het detectiebereik van
de sensoren. Houd er rekening mee dat
de sensoren geen objecten kunnen
signaleren die zich extreem dicht bij de
auto bevinden.
Het bereik van de sensoren kan
verschillend zijn, afhankelijk van
bijvoorbeeld de vorm van het object.
Afstand en zoemer
Auto's zonder Advanced Park
Globale afstand tot obstakel Zoemer
Sensor voor:
Ongeveer 100 cm - 60 cm
*
Sensor achter:
Ongeveer 150 cm - 60 cm*
Langzaam
Ongeveer 60 cm - 45 cm
*Gemiddeld
Ongeveer 45 cm - 30 cm*Snel
Ongeveer 30 cm - 15 cm Continu
Minder dan ongeveer 15 cm
*Functie automatisch dempen zoemer is ingeschakeld. (→Blz. 304)
Auto's met Advanced Park
Globale afstand tot obstakel Zoemer
Binnenste sensor voor:
Ongeveer 200 cm - 100 cm
Binnenste sensor achter:
Ongeveer 200 cm - 150 cm
Zijsensor:
Ongeveer 200 cm - 165 cm
Hoeksensor:
Ongeveer 200 cm - 60 cm Klinkt niet (alleen weergave)
Binnenste sensor voor:
Ongeveer 100 cm - 60 cm
*
Binnenste sensor achter:
Ongeveer 150 cm - 60 cm*
Zijsensor:
Ongeveer 165 cm - 60 cm*
Langzaam
Zijsensor: Ongeveer 60 cm - 40 cm
*
Behalve zijsensor: Ongeveer 60 cm - 45 cm*Gemiddeld
5.4 Gebruik van de ondersteunende systemen
303
5
Rijden

Globale afstand tot obstakelZoemer
Zijsensor: Ongeveer 40 cm - 30 cm*
Behalve zijsensor: Ongeveer 45 cm - 30 cm*Snel
Minder dan ongeveer 30 cm Continu
Minder dan ongeveer 15 cm
*Functie automatisch dempen zoemer is ingeschakeld. (→Blz. 303)
Werking zoemer en afstand tot een
object
Een zoemer klinkt als de sensoren in
werking zijn.
• De geluidssignalen volgen elkaar sneller op naarmate de auto dichter bij
het object komt. Als de auto het
obstakel genaderd is tot ongeveer
30 cm, klinkt de zoemer continu.
• Als 2 of meer sensoren gelijktijdig een statisch object signaleren, klinkt de
zoemer voor het dichtstbijzijnde
object.
• Zelfs als de sensoren in werking zijn, kan het geluid van de zoemer in
sommige gevallen worden gedempt.
(functie automatisch dempen zoemer)
Aanpassen van het zoemervolume
Het zoemervolume kan worden
aangepast op het
multi-informatiedisplay.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het
instrumentenpaneel. (→Blz. 150) 1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om
te
selecteren.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om
te
selecteren en houd vervolgens
ingedrukt.
3. Selecteer het volume en druk vervolgens op
.
Elke keer dat de toets wordt ingedrukt,
wijzigt het volume tussen 1, 2 en 3. Tijdelijk dempen van het geluid van een
zoemer
Als er een object wordt gesignaleerd,
wordt de toets voor tijdelijk dempen
weergegeven op het multimedia-display.
Selecteer
om de zoemer van de
Toyota Parking Assist-sensor, de RCTA en
de RCD te dempen.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de transmissie in een andere stand wordt gezet.
• Als de rijsnelheid hoger wordt dan een bepaalde snelheid.
• Als er een storing in een sensor aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig wordt uitgeschakeld.
• Als het contact UIT wordt gezet.
Waarschuwingsfunctie obstakel (auto's
met Advanced Park)
De waarschuwingsfunctie voor obstakels
informeert de bestuurder over de
aanwezigheid van objecten naast de auto
met behulp van een display en een
zoemer, als de objecten zich binnen de
geschatte koers van de auto bevinden.
5.4 Gebruik van de ondersteunende systemen
304

AObject
BBerekend traject auto
Als de auto rijdt, kunnen de zijsensoren of de zijcamera's objecten signaleren. Als de auto
rijdt en een gesignaleerd object niet langer kan worden gesignaleerd door de zijsensoren
of de zijcamera's, wordt de plaats van het object ten opzichte van de auto geschat. Als
wordt bepaald dat het object zich binnen de geschatte koers van de auto bevindt, wordt
de waarschuwingsfunctie voor obstakels geactiveerd.
AObject gesignaleerd door zijsensoren
of zijcamera's
1. De auto staat stil en objecten naast de auto worden niet gesignaleerd.
2. Er worden objecten gesignaleerd terwijl de auto rijdt. 3. Er wordt een waarschuwing
weergegeven en er klinkt een zoemer
ondanks dat de objecten zich buiten
het detectiegebied van de zijsensoren
of zijcamera's bevinden.
Werkingsvoorwaarden voor
waarschuwingsfunctie obstakel
• Advanced Park is ingeschakeld.
• De auto rijdt ongeveer 7 meter nadat het EV-systeem is gestart.
• Stand R is geselecteerd.
• Nadat stand D is geselecteerd, heeft de auto ongeveer 7 m of minder
gereden.
• De cameratoets is ingedrukt en het multimedia-display wordt
weergegeven. • De sensor voor of achter signaleert
een stilstaand object.
Signaleren van objecten naast de auto
• Objecten naast de auto worden niet onmiddellijk gesignaleerd. De plaats
van objecten ten opzichte van de auto
wordt geschat nadat ze voor het eerst
zijn gesignaleerd door de zijsensoren
voor of achter, of door de zijcamera's.
Daarom zal nadat het contact AAN is
gezet zelfs als er zich een object naast
de auto bevindt, dit object mogelijk
niet worden gesignaleerd totdat de
5.4 Gebruik van de ondersteunende systemen
305
5
Rijden

auto een klein stukje gereden heeft en
de zijsensoren of zijcamera's het
gebied naast de auto volledig gescand
hebben.
• Als een voertuig, persoon, dier, enz. wordt gesignaleerd door een zijsensor
of zijcamera, maar vervolgens uit het
detectiegebied van de zijsensor of
zijcamera verdwijnt, gaat het systeem
ervan uit dat de plaats van het object
niet veranderd is.
WAARSCHUWING!
Zijsensoren en zijcamera's
In de volgende situaties werkt de
functie mogelijk niet goed, hetgeen kan
leiden tot een ongeval. Rijd voorzichtig
verder.
• Als u kort nadat het contact AAN isgezet wegrijdt en er zich naast de
auto een klein voertuig of een ander
object bevindt dat niet kan worden
gesignaleerd door een zijsensor voor.
In de situatie die in de volgende
afbeelding wordt aangegeven wordt,
zelfs als de auto wegrijdt, de auto
links niet gesignaleerd en werkt de
waarschuwingsfunctie voor een
obstakel niet.
• Als een object of persoon zich op een plaats bevindt die niet kan worden
gesignaleerd door de zijsensoren of
zijcamera's.
• Als, nadat de zijsensoren de gebieden naast de auto volledig
hebben gescand, een voertuig,
persoon of object de zijkant van de
auto nadert en niet kan worden
gesignaleerd.
WAARSCHUWING!(Vervolg)
• Wanneer de buitenspiegels zijningeklapt, kunnen de zijsensoren en
zijcamera's geen objecten
signaleren.
• Klap de buitenspiegels in en uit als de 12V-accu ontladen is geweest of is
verwijderd en weer is geplaatst.
5.4.15 RCTA (Rear Crossing
Traffic Alert)*
*Indien aanwezig
De RCTA gebruikt de radarsensoren opzij
achter van de BSM in de achterbumper.
Deze functie is bedoeld om de bestuurder
te helpen gebieden te controleren die bij
het achteruitrijden niet goed zichtbaar
zijn.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd
veilig en houd rekening met de
omgeving.
De RCTA is slechts een aanvullende
functie die de bestuurder waarschuwt
wanneer er een auto van rechts of links
achter de auto nadert.
Aangezien de RCTA onder bepaalde
omstandigheden mogelijk niet goed
werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren.
Wanneer u te veel op deze functie
vertrouwt, kan dit leiden tot een
ongeval met ernstig letsel tot gevolg.
Ervoor zorgen dat het systeem goed
werkt
→Blz. 289
5.4 Gebruik van de ondersteunende systemen
306

Systeemonderdelen
ABedieningstoetsen
instrumentenpaneel
Inschakelen/uitschakelen van de
RCTA.
BIndicatoren in buitenspiegel
Wanneer een auto wordt
gesignaleerd die van rechts of links
achter nadert, gaan de indicatoren in
beide buitenspiegels knipperen.
CMultimedia-display
Wanneer een voertuig wordt
gesignaleerd die van rechts of links
achter nadert, wordt het RCTA-icoon
(→blz. 308) voor de desbetreffende
zijde weergegeven op het
multimedia-display. In deze
afbeelding wordt een voorbeeld
getoond van auto's die van zowel
links als rechts achter naderen.
DControlelampje Driving
Assist-informatie
Wanneer de Rear Cross Traffic Alert is
uitgeschakeld, wordt de melding
“Rear Cross Traffic Alert OFF” (Rear
Cross Traffic Alert uit) weergegeven
op het multi-informatiedisplay.
Inschakelen/uitschakelen van de RCTA
De RCTA kan worden ingeschakeld/
uitgeschakeld via
van het
multi-informatiedisplay. (→Blz. 150) Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje Driving
Assist-informatie (→blz. 144) branden.
De melding “Rear Cross Traffic Alert OFF”
(Rear Cross Traffic Alert uit) wordt dan
weergegeven op het multi-
informatiedisplay. De RCTA wordt iedere
keer wanneer het contact AAN wordt
gezet ingeschakeld.
Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de
buitenspiegels bij fel zonlicht niet goed te
zien.
Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer
het volume van het audiosysteem hoog
staat.
Radarsensoren
→Blz. 289
RCTA
Werking van de RCTA
De RCTA-functie maakt gebruik van
radarsensoren om auto's die van rechts of
links achter naderen te signaleren en
waarschuwt de bestuurder voor de
aanwezigheid van dergelijke auto's door
de indicatoren in de buitenspiegels te
laten knipperen en een zoemer te laten
klinken.ANaderende auto's
BDetectiegebieden voor naderende
auto's
5.4 Gebruik van de ondersteunende systemen
307
5
Rijden
