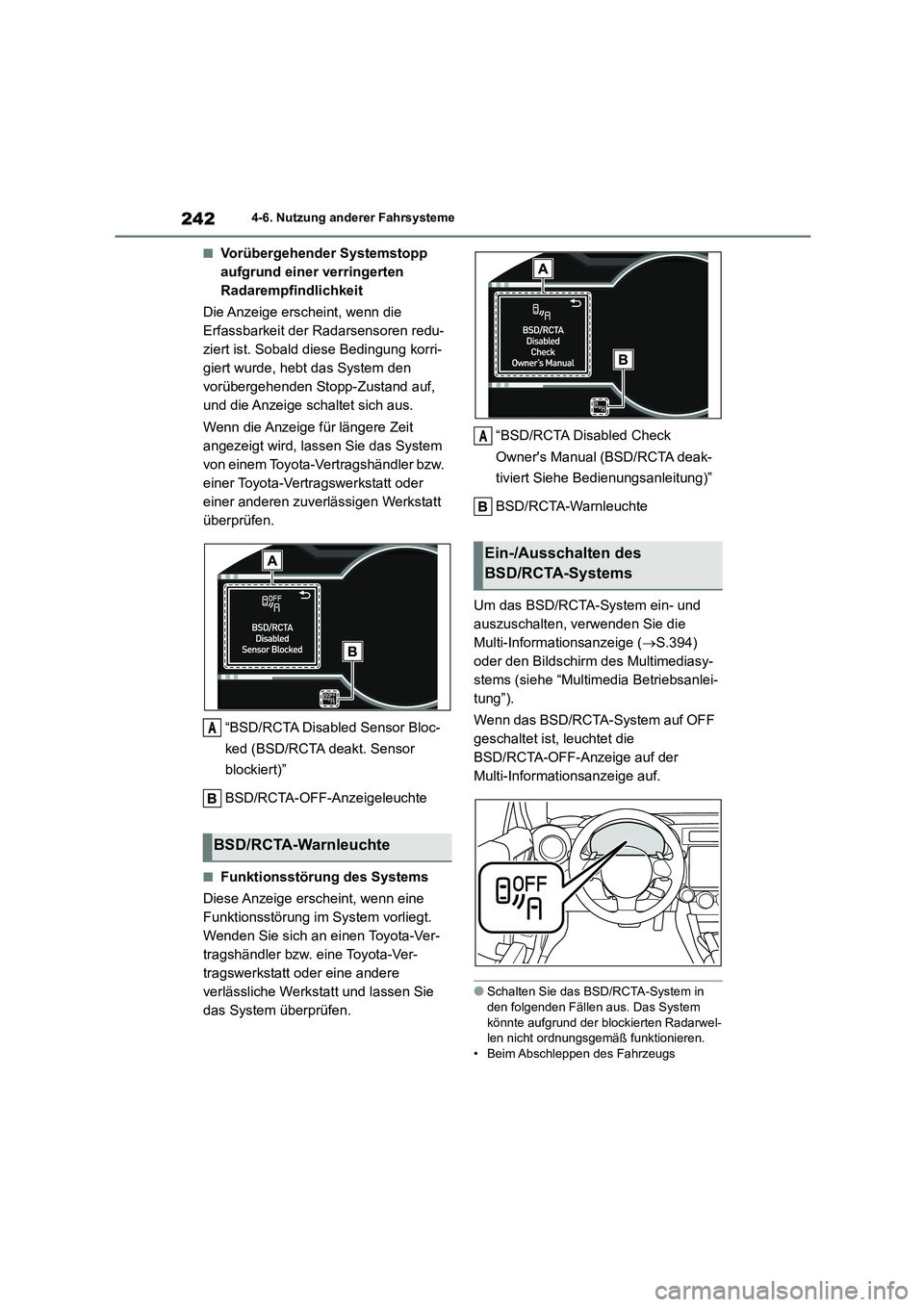

2424-6. Nutzung anderer Fahrsysteme
■Vorübergehender Systemstopp
aufgrund einer verringerten
Radarempfindlichkeit
Die Anzeige erscheint, wenn die
Erfassbarkeit der Radarsensoren redu-
ziert ist. Sobald diese Bedingung korri-
giert wurde, hebt das System den
vorübergehenden Stopp-Zustand auf,
und die Anzeige schaltet sich aus.
Wenn die Anzeige für längere Zeit
angezeigt wird, lassen Sie das System
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt
überprüfen.
“BSD/RCTA Disabled Sensor Bloc-
ked (BSD/RCTA deakt. Sensor
blockiert)”
BSD/RCTA-OFF-Anzeigeleuchte
■Funktionsstörung des Systems
Diese Anzeige erscheint, wenn eine
Funktionsstörung im System vorliegt.
Wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder eine andere
verlässliche Werkstatt und lassen Sie
das System überprüfen.
“BSD/RCTA Disabled Check
Owner's Manual (BSD/RCTA deak-
tiviert Siehe Bedienungsanleitung)”
BSD/RCTA-Warnleuchte
Um das BSD/RCTA-System ein- und
auszuschalten, verwenden Sie die
Multi-Informationsanzeige ( S.394)
oder den Bildschirm des Multimediasy-
stems (siehe “Multimedia Betriebsanlei-
tung”).
Wenn das BSD/RCTA-System auf OFF
geschaltet ist, leuchtet die
BSD/RCTA-OFF-Anzeige auf der
Multi-Informationsanzeige auf.
●Schalten Sie das BSD/RCTA-System in
den folgenden Fällen aus. Das System
könnte aufgrund der blockierten Radarwel- len nicht ordnungsgemäß funktionieren.
• Beim Abschleppen des Fahrzeugs
BSD/RCTA-Warnleuchte
A
Ein-/Ausschalten des
BSD/RCTA-Systems
A

243
4
4-6. Nutzung anderer Fahrsysteme
Fahrbetrieb

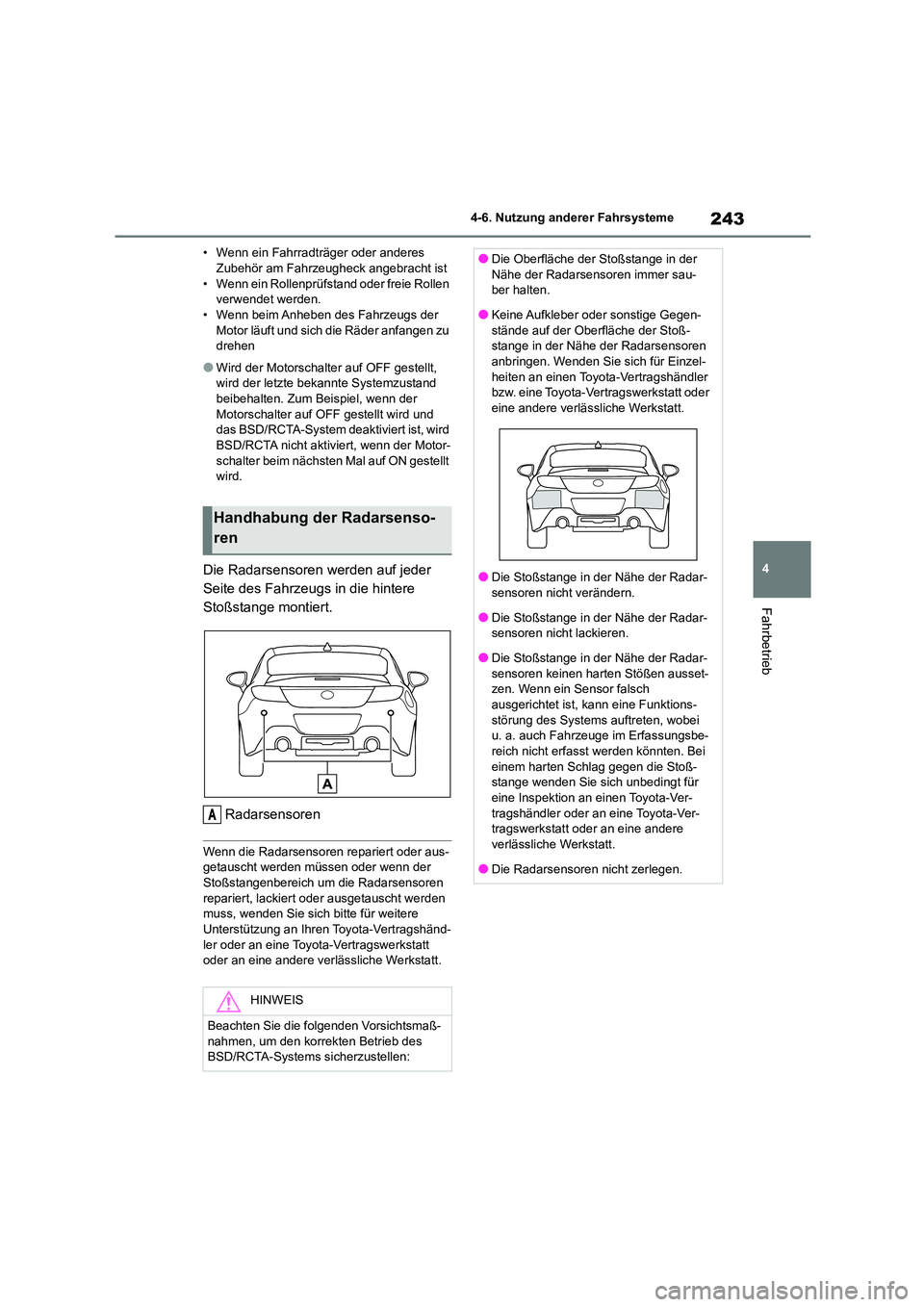

• Wenn ein Fahrradträger oder anderes Zubehör am Fahrzeugheck angebracht ist
• Wenn ein Rollenprüfstand oder freie Rollen
verwendet werden. • Wenn beim Anheben des Fahrzeugs der
Motor läuft und sich die Räder anfangen zu
drehen
●Wird der Motorschalter auf OFF gestellt,
wird der letzte bekannte Systemzustand beibehalten. Zum Beispiel, wenn der
Motorschalter auf OFF gestellt wird und
das BSD/RCTA-System deaktiviert ist, wird
BSD/RCTA nicht aktiviert, wenn der Motor- schalter beim nächsten Mal auf ON gestellt
wird.
Die Radarsensoren werden auf jeder
Seite des Fahrzeugs in die hintere
Stoßstange montiert.
Radarsensoren
Wenn die Radarsensoren repariert oder aus- getauscht werden müssen oder wenn der
Stoßstangenbereich um die Radarsensoren
repariert, lackiert oder ausgetauscht werden muss, wenden Sie sich bitte für weitere
Unterstützung an Ihren Toyota-Vertragshänd-
ler oder an eine Toyota-Vertragswerkstatt oder an eine andere verlässliche Werkstatt.
Handhabung der Radarsenso-
ren
HINWEIS
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um den korrekten Betrieb des
BSD/RCTA-Systems sicherzustellen:
A
●Die Oberfläche der Stoßstange in der
Nähe der Radarsensoren immer sau-
ber halten.
●Keine Aufkleber oder sonstige Gegen-
stände auf der Oberfläche der Stoß-
stange in der Nähe der Radarsensoren anbringen. Wenden Sie sich für Einzel-
heiten an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
●Die Stoßstange in der Nähe der Radar-
sensoren nicht verändern.
●Die Stoßstange in der Nähe der Radar-
sensoren nicht lackieren.
●Die Stoßstange in der Nähe der Radar- sensoren keinen harten Stößen ausset-
zen. Wenn ein Sensor falsch
ausgerichtet ist, kann eine Funktions- störung des Systems auftreten, wobei
u. a. auch Fahrzeuge im Erfassungsbe-
reich nicht erfasst werden könnten. Bei einem harten Schlag gegen die Stoß-
stange wenden Sie sich unbedingt für
eine Inspektion an einen Toyota-Ver- tragshändler oder an eine Toyota-Ver-
tragswerkstatt oder an eine andere
verlässliche Werkstatt.
●Die Radarsensoren nicht zerlegen.

245
4
4-6. Nutzung anderer Fahrsysteme
Fahrbetrieb

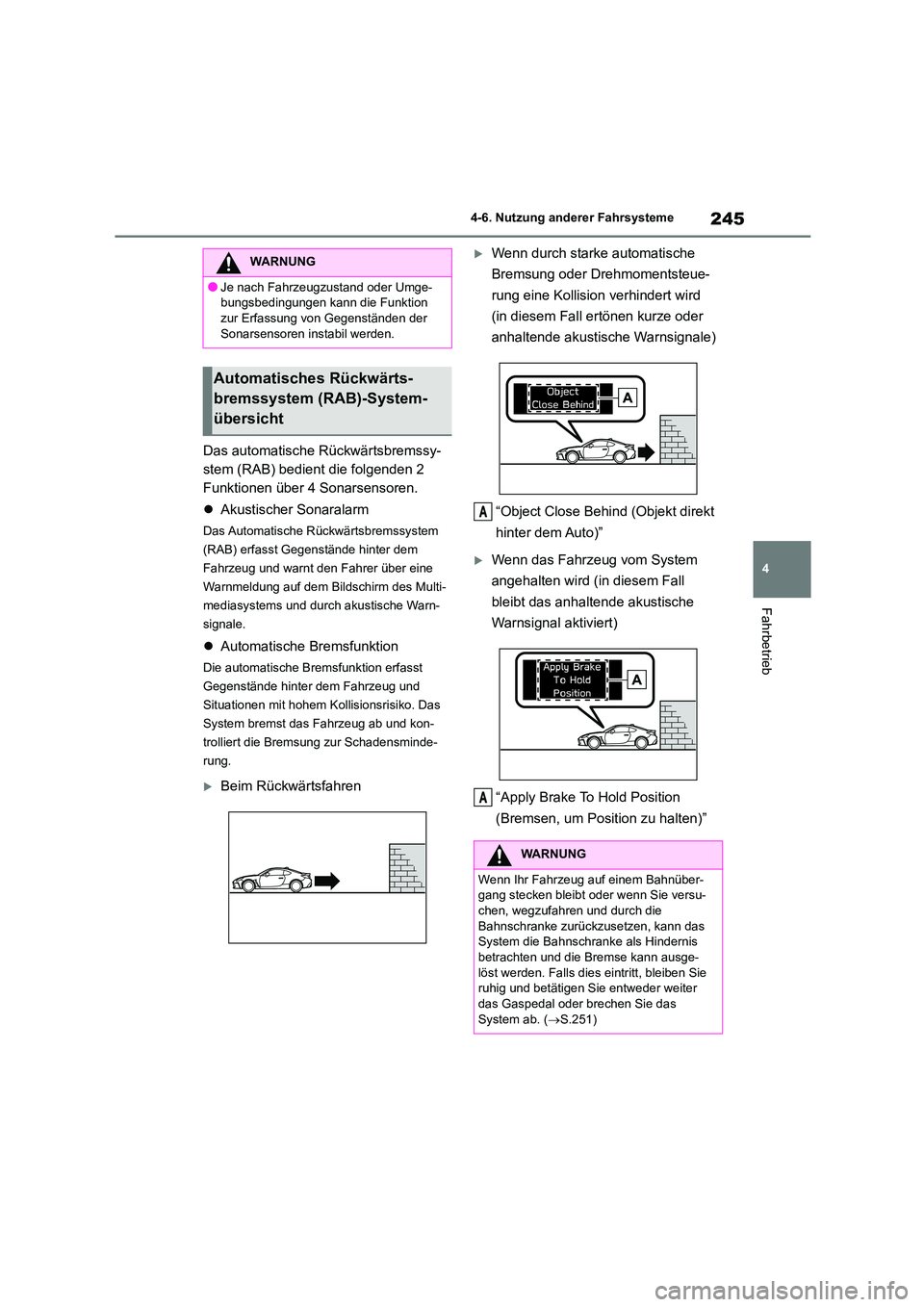

Das automatische Rückwärtsbremssy-
stem (RAB) bedient die folgenden 2
Funktionen über 4 Sonarsensoren.
 Akustischer Sonaralarm
Das Automatische Rückwärtsbremssystem
(RAB) erfasst Gegenstände hinter dem
Fahrzeug und warnt den Fahrer über eine
Warnmeldung auf dem Bildschirm des Multi-
mediasystems und durch akustische Warn-
signale.
 Automatische Bremsfunktion
Die automatische Bremsfunktion erfasst
Gegenstände hinter dem Fahrzeug und
Situationen mit hohem Kollisionsrisiko. Das
System bremst das Fahrzeug ab und kon-
trolliert die Bremsung zur Schadensminde-
rung.
Beim Rückwärtsfahren
Wenn durch starke automatische
Bremsung oder Drehmomentsteue-
rung eine Kollision verhindert wird
(in diesem Fall ertönen kurze oder
anhaltende akustische Warnsignale)
“Object Close Behind (Objekt direkt
hinter dem Auto)”
Wenn das Fahrzeug vom System
angehalten wird (in diesem Fall
bleibt das anhaltende akustische
Warnsignal aktiviert)
“Apply Brake To Hold Position
(Bremsen, um Position zu halten)”
WARNUNG
●Je nach Fahrzeugzustand oder Umge-
bungsbedingungen kann die Funktion
zur Erfassung von Gegenständen der Sonarsensoren instabil werden.
Automatisches Rückwärts-
bremssystem (RAB)-System-
übersicht
WARNUNG
Wenn Ihr Fahrzeug auf einem Bahnüber-
gang stecken bleibt oder wenn Sie versu-
chen, wegzufahren und durch die Bahnschranke zurückzusetzen, kann das
System die Bahnschranke als Hindernis
betrachten und die Bremse kann ausge- löst werden. Falls dies eintritt, bleiben Sie
ruhig und betätigen Sie entweder weiter
das Gaspedal oder brechen Sie das System ab. ( S.251)
A
A

2464-6. Nutzung anderer Fahrsysteme

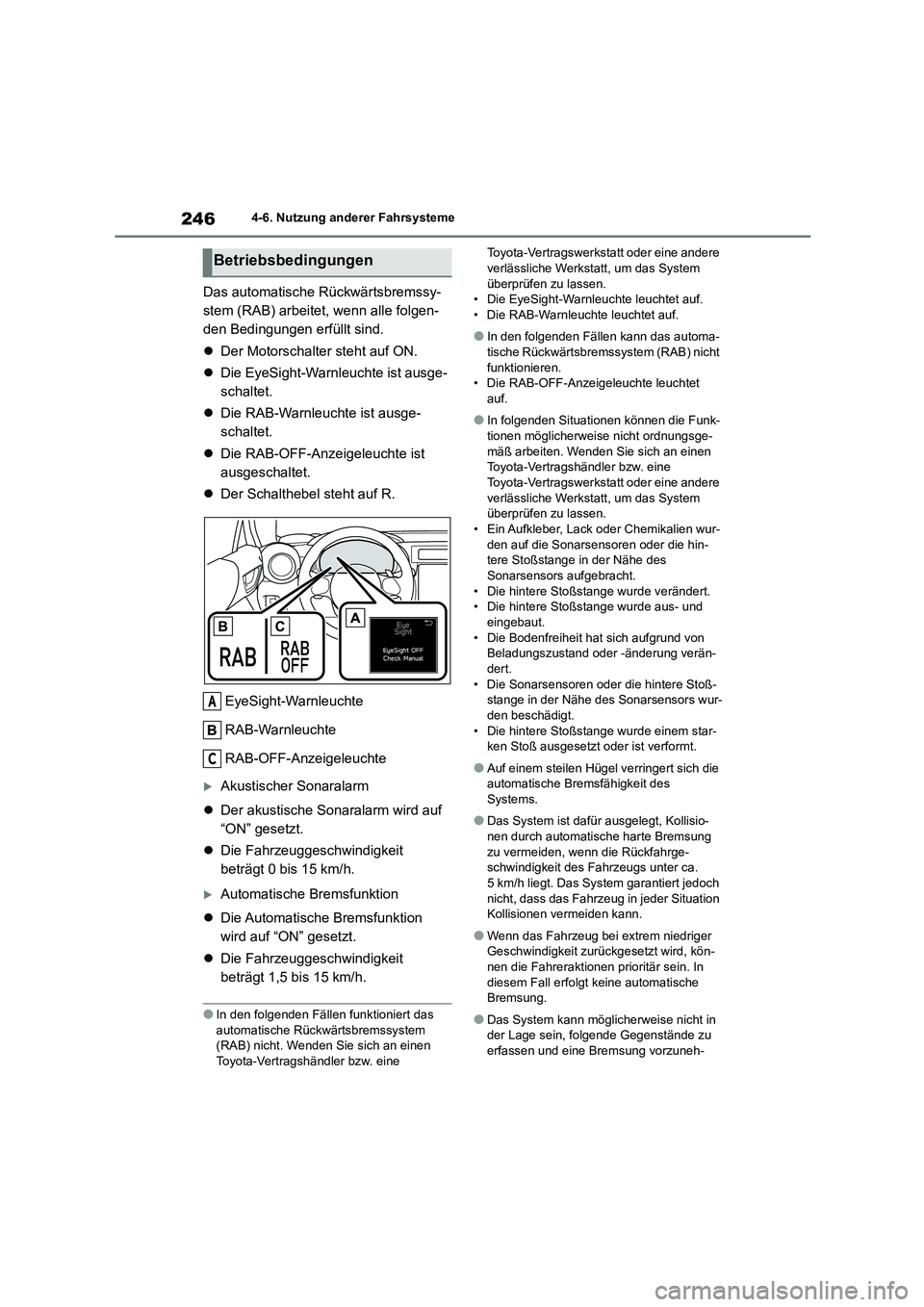

Das automatische Rückwärtsbremssy-
stem (RAB) arbeitet, wenn alle folgen-
den Bedingungen erfüllt sind.
 Der Motorschalter steht auf ON.
 Die EyeSight-Warnleuchte ist ausge-
schaltet.
 Die RAB-Warnleuchte ist ausge-
schaltet.
 Die RAB-OFF-Anzeigeleuchte ist
ausgeschaltet.
 Der Schalthebel steht auf R.
EyeSight-Warnleuchte
RAB-Warnleuchte
RAB-OFF-Anzeigeleuchte
Akustischer Sonaralarm
 Der akustische Sonaralarm wird auf
“ON” gesetzt.
 Die Fahrzeuggeschwindigkeit
beträgt 0 bis 15 km/h.
Automatische Bremsfunktion
 Die Automatische Bremsfunktion
wird auf “ON” gesetzt.
 Die Fahrzeuggeschwindigkeit
beträgt 1,5 bis 15 km/h.
●In den folgenden Fällen funktioniert das automatische Rückwärtsbremssystem
(RAB) nicht. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt, um das System
überprüfen zu lassen.
• Die EyeSight-Warnleuchte leuchtet auf. • Die RAB-Warnleuchte leuchtet auf.
●In den folgenden Fällen kann das automa-tische Rückwärtsbrems system (RAB) nicht
funktionieren.
• Die RAB-OFF-Anzeigeleuchte leuchtet auf.
●In folgenden Situationen können die Funk-
tionen möglicherweise nicht ordnungsge- mäß arbeiten. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt, um das System
überprüfen zu lassen.
• Ein Aufkleber, Lack oder Chemikalien wur- den auf die Sonarsensoren oder die hin-
tere Stoßstange in der Nähe des
Sonarsensors aufgebracht. • Die hintere Stoßstange wurde verändert.
• Die hintere Stoßstange wurde aus- und
eingebaut. • Die Bodenfreiheit hat sich aufgrund von
Beladungszustand oder -änderung verän-
dert. • Die Sonarsensoren oder die hintere Stoß-
stange in der Nähe des Sonarsensors wur-
den beschädigt. • Die hintere Stoßstange wurde einem star-
ken Stoß ausgesetzt oder ist verformt.
●Auf einem steilen Hügel verringert sich die
automatische Bremsfähigkeit des
Systems.
●Das System ist dafür ausgelegt, Kollisio-
nen durch automatische harte Bremsung zu vermeiden, wenn die Rückfahrge-
schwindigkeit des Fahrzeugs unter ca.
5 km/h liegt. Das System garantiert jedoch nicht, dass das Fahrzeug in jeder Situation
Kollisionen vermeiden kann.
●Wenn das Fahrzeug bei extrem niedriger
Geschwindigkeit zurü ckgesetzt wird, kön-
nen die Fahreraktionen prioritär sein. In diesem Fall erfolgt keine automatische
Bremsung.
●Das System kann möglicherweise nicht in
der Lage sein, folgende Gegenstände zu
erfassen und eine Bremsung vorzuneh-
Betriebsbedingungen
A
C

247
4
4-6. Nutzung anderer Fahrsysteme
Fahrbetrieb

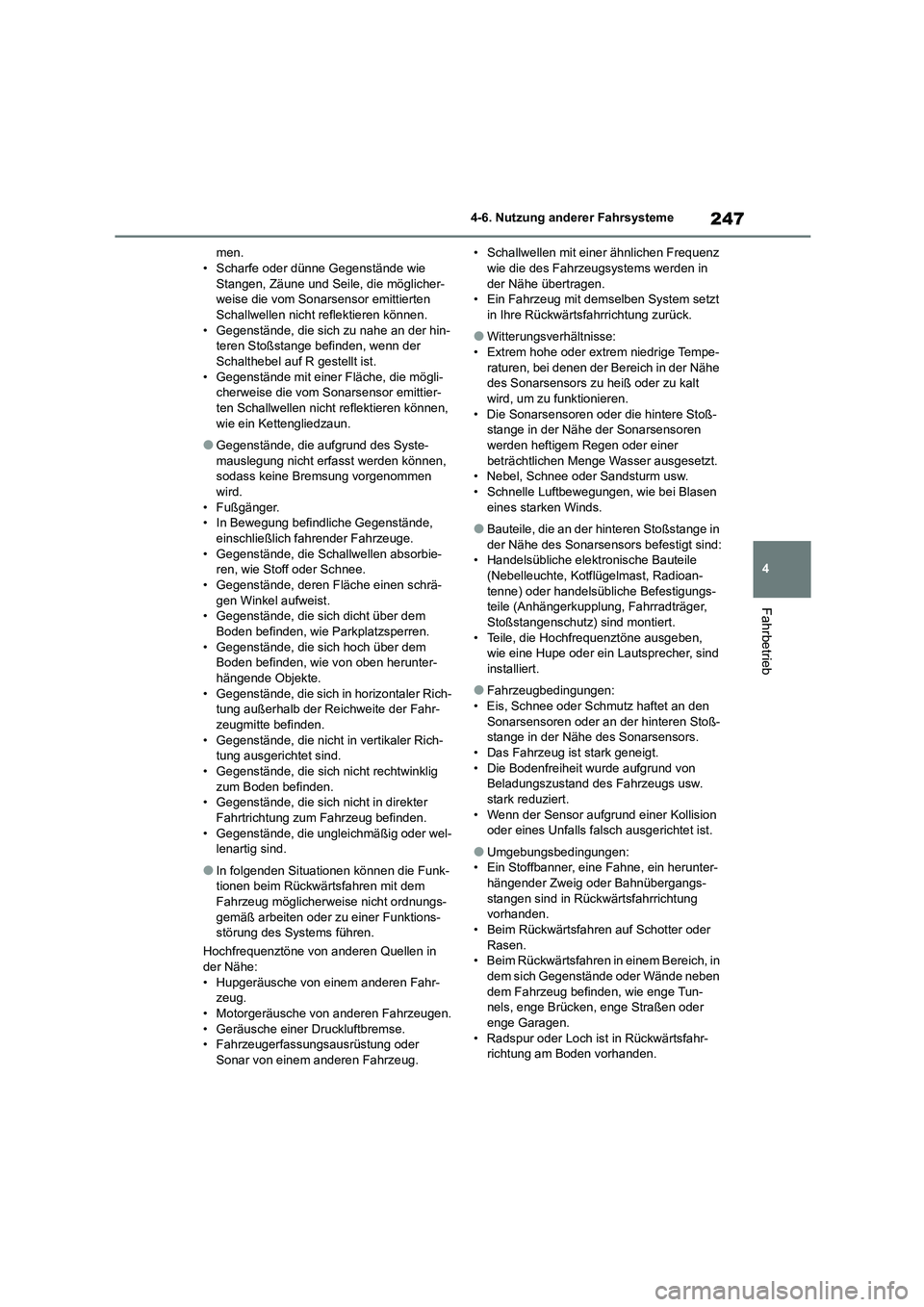

men. • Scharfe oder dünne Gegenstände wie
Stangen, Zäune und Seile, die möglicher-
weise die vom Sonarsensor emittierten Schallwellen nicht reflektieren können.
• Gegenstände, die sich zu nahe an der hin-
teren Stoßstange befinden, wenn der Schalthebel auf R gestellt ist.
• Gegenstände mit einer Fläche, die mögli-
cherweise die vom S onarsensor emittier- ten Schallwellen nicht reflektieren können,
wie ein Kettengliedzaun.
●Gegenstände, die aufgrund des Syste- mauslegung nicht erfasst werden können,
sodass keine Bremsung vorgenommen
wird. • Fußgänger.
• In Bewegung befindliche Gegenstände,
einschließlich fahrender Fahrzeuge. • Gegenstände, die Schallwellen absorbie-
ren, wie Stoff oder Schnee.
• Gegenstände, deren Fläche einen schrä- gen Winkel aufweist.
• Gegenstände, die sich dicht über dem
Boden befinden, wie Parkplatzsperren. • Gegenstände, die sich hoch über dem
Boden befinden, wie von oben herunter-
hängende Objekte. • Gegenstände, die sich in horizontaler Rich-
tung außerhalb der Reichweite der Fahr-
zeugmitte befinden. • Gegenstände, die nicht in vertikaler Rich-
tung ausgerichtet sind.
• Gegenstände, die sich nicht rechtwinklig zum Boden befinden.
• Gegenstände, die sich nicht in direkter
Fahrtrichtung zum Fahrzeug befinden. • Gegenstände, die ungleichmäßig oder wel-
lenartig sind.
●In folgenden Situationen können die Funk-
tionen beim Rückwärtsfahren mit dem
Fahrzeug möglicherweise nicht ordnungs- gemäß arbeiten oder zu einer Funktions-
störung des Systems führen.
Hochfrequenztöne von anderen Quellen in
der Nähe: • Hupgeräusche von einem anderen Fahr-
zeug.
• Motorgeräusche von anderen Fahrzeugen. • Geräusche einer Druckluftbremse.
• Fahrzeugerfassungsausrüstung oder
Sonar von einem anderen Fahrzeug.
• Schallwellen mit einer ähnlichen Frequenz wie die des Fahrzeugsystems werden in
der Nähe übertragen.
• Ein Fahrzeug mit demselben System setzt in Ihre Rückwärtsfahrrichtung zurück.
●Witterungsverhältnisse:• Extrem hohe oder extrem niedrige Tempe-
raturen, bei denen der Bereich in der Nähe
des Sonarsensors zu heiß oder zu kalt wird, um zu funktionieren.
• Die Sonarsensoren oder die hintere Stoß-
stange in der Nähe der Sonarsensoren
werden heftigem Regen oder einer beträchtlichen Menge Wasser ausgesetzt.
• Nebel, Schnee oder Sandsturm usw.
• Schnelle Luftbewegungen, wie bei Blasen eines starken Winds.
●Bauteile, die an der hinteren Stoßstange in der Nähe des Sonarsensors befestigt sind:
• Handelsübliche elektr onische Bauteile
(Nebelleuchte, Kotflügelmast, Radioan- tenne) oder handelsübliche Befestigungs-
teile (Anhängerkupplung, Fahrradträger,
Stoßstangenschutz) sind montiert. • Teile, die Hochfrequenztöne ausgeben,
wie eine Hupe oder ein Lautsprecher, sind
installiert.
●Fahrzeugbedingungen:
• Eis, Schnee oder Schmutz haftet an den Sonarsensoren oder an der hinteren Stoß-
stange in der Nähe des Sonarsensors.
• Das Fahrzeug ist stark geneigt. • Die Bodenfreiheit wurde aufgrund von
Beladungszustand des Fahrzeugs usw.
stark reduziert. • Wenn der Sensor aufgrund einer Kollision
oder eines Unfalls falsch ausgerichtet ist.
●Umgebungsbedingungen:
• Ein Stoffbanner, eine Fahne, ein herunter-
hängender Zweig oder Bahnübergangs- stangen sind in Rückwärtsfahrrichtung
vorhanden.
• Beim Rückwärtsfahren auf Schotter oder Rasen.
• Beim Rückwärtsfahren in einem Bereich, in
dem sich Gegenstände oder Wände neben dem Fahrzeug befinden, wie enge Tun-
nels, enge Brücken, enge Straßen oder
enge Garagen. • Radspur oder Loch ist in Rückwärtsfahr-
richtung am Boden vorhanden.

251
4

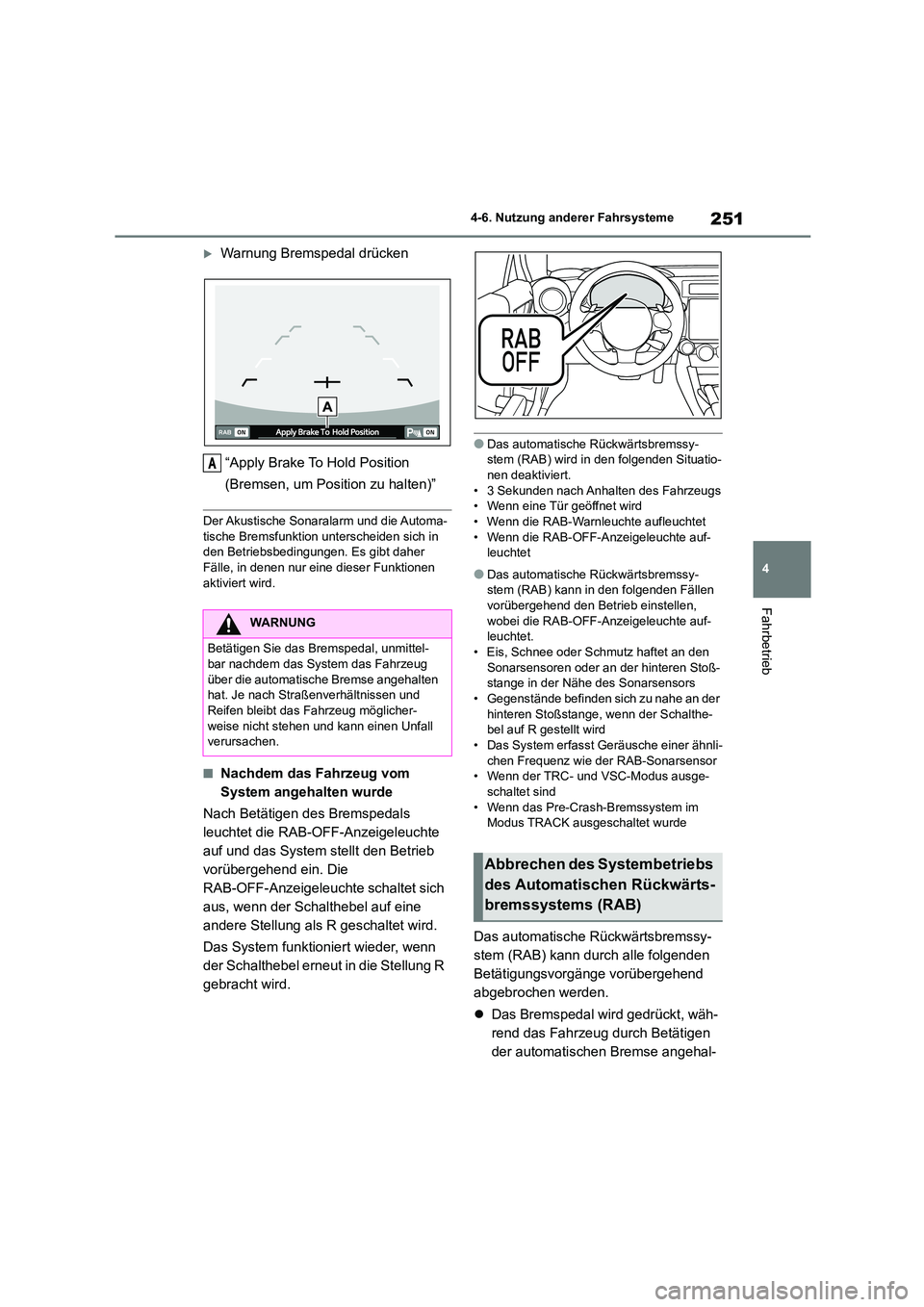

4-6. Nutzung anderer Fahrsysteme
Fahrbetrieb
Warnung Bremspedal drücken
“Apply Brake To Hold Position
(Bremsen, um Position zu halten)”
Der Akustische Sonaralarm und die Automa- tische Bremsfunktion unterscheiden sich in
den Betriebsbedingungen. Es gibt daher
Fälle, in denen nur eine dieser Funktionen aktiviert wird.
■Nachdem das Fahrzeug vom
System angehalten wurde
Nach Betätigen des Bremspedals
leuchtet die RAB-OFF-Anzeigeleuchte
auf und das System stellt den Betrieb
vorübergehend ein. Die
RAB-OFF-Anzeigeleuchte schaltet sich
aus, wenn der Schalthebel auf eine
andere Stellung als R geschaltet wird.
Das System funktioniert wieder, wenn
der Schalthebel erneut in die Stellung R
gebracht wird.
●Das automatische Rückwärtsbremssy- stem (RAB) wird in den folgenden Situatio-
nen deaktiviert.
• 3 Sekunden nach Anhalten des Fahrzeugs • Wenn eine Tür geöffnet wird
• Wenn die RAB-Warnleuchte aufleuchtet
• Wenn die RAB-OFF-Anzeigeleuchte auf- leuchtet
●Das automatische Rückwärtsbremssy-stem (RAB) kann in den folgenden Fällen
vorübergehend den Betrieb einstellen,
wobei die RAB-OFF-Anzeigeleuchte auf- leuchtet.
• Eis, Schnee oder Schmutz haftet an den
Sonarsensoren oder an der hinteren Stoß- stange in der Nähe des Sonarsensors
• Gegenstände befinden sich zu nahe an der
hinteren Stoßstange, wenn der Schalthe- bel auf R gestellt wird
• Das System erfasst Geräusche einer ähnli-
chen Frequenz wie der RAB-Sonarsensor • Wenn der TRC- und VSC-Modus ausge-
schaltet sind
• Wenn das Pre-Crash-Bremssystem im Modus TRACK ausgeschaltet wurde
Das automatische Rückwärtsbremssy-
stem (RAB) kann durch alle folgenden
Betätigungsvorgänge vorübergehend
abgebrochen werden.
 Das Bremspedal wird gedrückt, wäh-
rend das Fahrzeug durch Betätigen
der automatischen Bremse angehal-
WARNUNG
Betätigen Sie das Bremspedal, unmittel-
bar nachdem das System das Fahrzeug über die automatische Bremse angehalten
hat. Je nach Straßenverhältnissen und
Reifen bleibt das Fahrzeug möglicher-
weise nicht stehen und kann einen Unfall verursachen.
A
Abbrechen des Systembetriebs
des Automatischen Rückwärts-
bremssystems (RAB)

253
4
4-6. Nutzung anderer Fahrsysteme
Fahrbetrieb

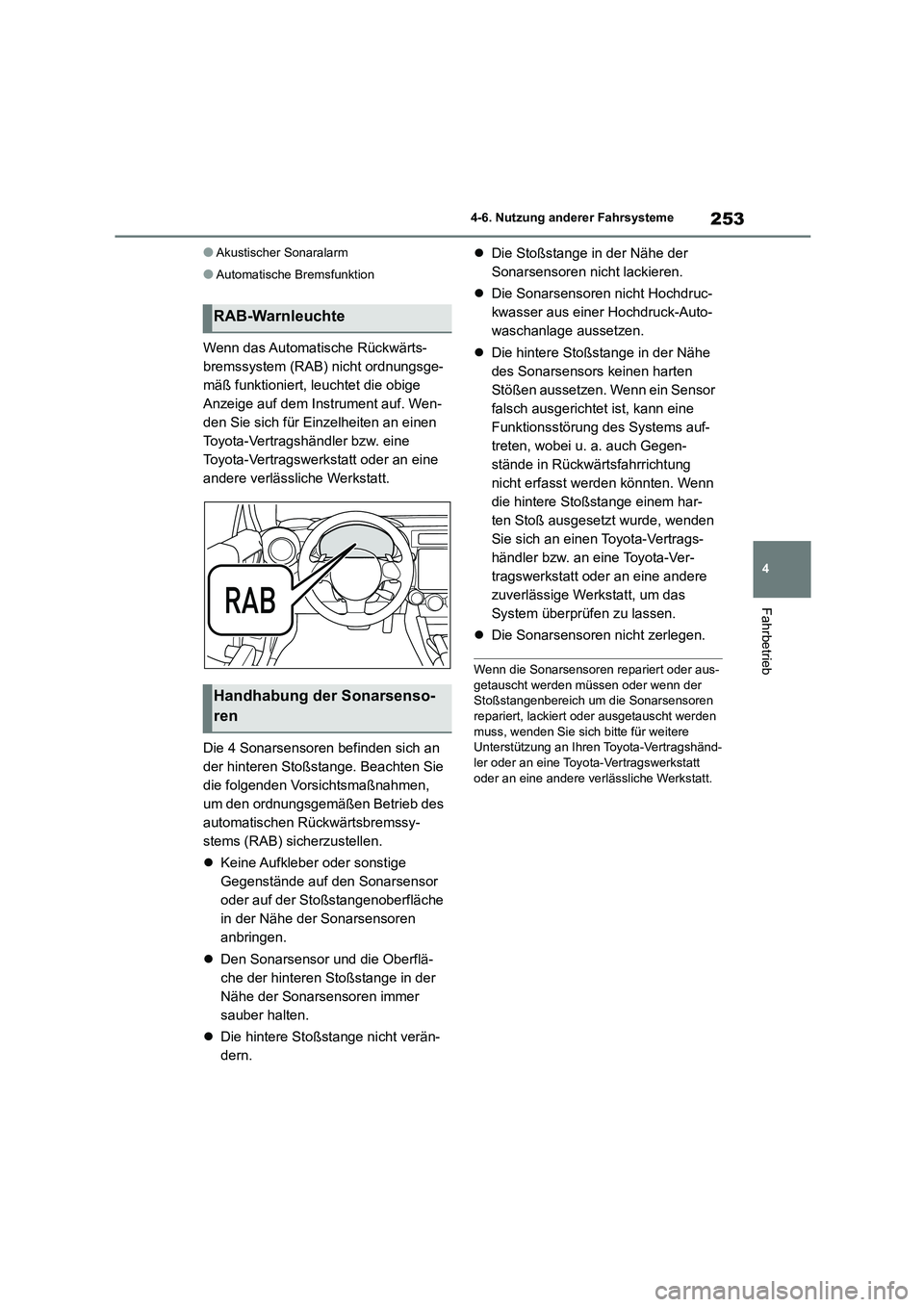

●Akustischer Sonaralarm
●Automatische Bremsfunktion
Wenn das Automatische Rückwärts-
bremssystem (RAB) nicht ordnungsge-
mäß funktioniert, leuchtet die obige
Anzeige auf dem Instrument auf. Wen-
den Sie sich für Einzelheiten an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder an eine
andere verlässliche Werkstatt.
Die 4 Sonarsensoren befinden sich an
der hinteren Stoßstange. Beachten Sie
die folgenden Vorsichtsmaßnahmen,
um den ordnungsgemäßen Betrieb des
automatischen Rückwärtsbremssy-
stems (RAB) sicherzustellen.
 Keine Aufkleber oder sonstige
Gegenstände auf den Sonarsensor
oder auf der Stoßstangenoberfläche
in der Nähe der Sonarsensoren
anbringen.
 Den Sonarsensor und die Oberflä-
che der hinteren Stoßstange in der
Nähe der Sonarsensoren immer
sauber halten.
 Die hintere Stoßstange nicht verän-
dern.
 Die Stoßstange in der Nähe der
Sonarsensoren nicht lackieren.
 Die Sonarsensoren nicht Hochdruc-
kwasser aus einer Hochdruck-Auto-
waschanlage aussetzen.
 Die hintere Stoßstange in der Nähe
des Sonarsensors keinen harten
Stößen aussetzen. Wenn ein Sensor
falsch ausgerichtet ist, kann eine
Funktionsstörung des Systems auf-
treten, wobei u. a. auch Gegen-
stände in Rückwärtsfahrrichtung
nicht erfasst werden könnten. Wenn
die hintere Stoßstange einem har-
ten Stoß ausgesetzt wurde, wenden
Sie sich an einen Toyota-Vertrags-
händler bzw. an eine Toyota-Ver-
tragswerkstatt oder an eine andere
zuverlässige Werkstatt, um das
System überprüfen zu lassen.
 Die Sonarsensoren nicht zerlegen.
Wenn die Sonarsensoren repariert oder aus-
getauscht werden müssen oder wenn der Stoßstangenbereich um die Sonarsensoren
repariert, lackiert oder ausgetauscht werden
muss, wenden Sie sich bitte für weitere Unterstützung an Ihren Toyota-Vertragshänd-
ler oder an eine Toyota-Vertragswerkstatt
oder an eine andere verlässliche Werkstatt.
RAB-Warnleuchte
Handhabung der Sonarsenso-
ren

321
6
6-3. Wartung in Eigenregie
Wartung und Pflege

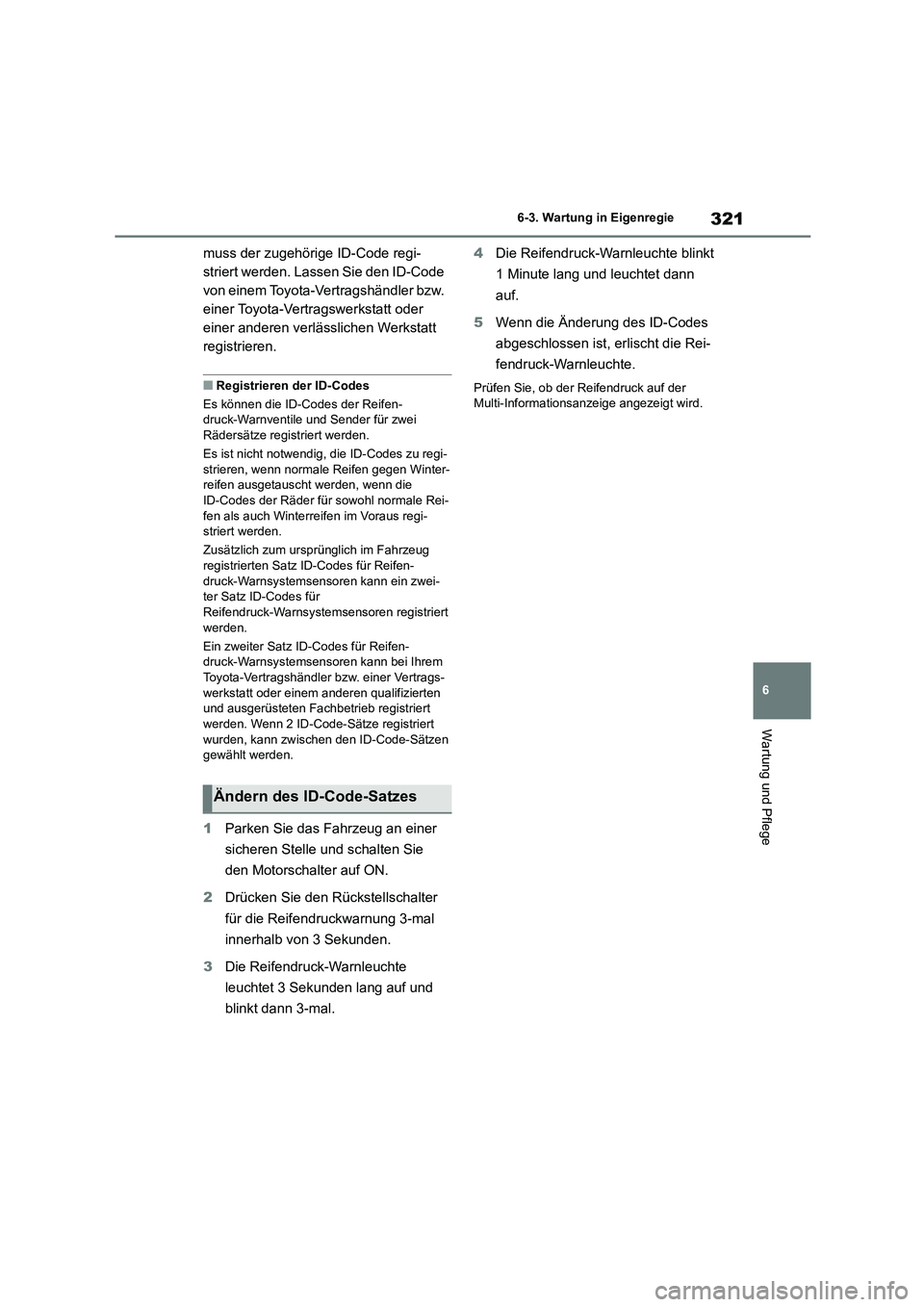

muss der zugehörige ID-Code regi-
striert werden. Lassen Sie den ID-Code
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
registrieren.
■Registrieren der ID-Codes
Es können die ID-Codes der Reifen-
druck-Warnventile und Sender für zwei Rädersätze registriert werden.
Es ist nicht notwendig, die ID-Codes zu regi-
strieren, wenn normale Reifen gegen Winter-
reifen ausgetauscht werden, wenn die ID-Codes der Räder für sowohl normale Rei-
fen als auch Winterreifen im Voraus regi-
striert werden.
Zusätzlich zum ursprünglich im Fahrzeug registrierten Satz ID-Codes für Reifen-
druck-Warnsystemsensoren kann ein zwei-
ter Satz ID-Codes für Reifendruck-Warnsystemsensoren registriert
werden.
Ein zweiter Satz ID-Codes für Reifen-
druck-Warnsystemsensoren kann bei Ihrem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen qualifizierten
und ausgerüsteten Fachbetrieb registriert werden. Wenn 2 ID-Code-Sätze registriert
wurden, kann zwischen den ID-Code-Sätzen
gewählt werden.
1 Parken Sie das Fahrzeug an einer
sicheren Stelle und schalten Sie
den Motorschalter auf ON.
2 Drücken Sie den Rückstellschalter
für die Reifendruckwarnung 3-mal
innerhalb von 3 Sekunden.
3 Die Reifendruck-Warnleuchte
leuchtet 3 Sekunden lang auf und
blinkt dann 3-mal.
4 Die Reifendruck-Warnleuchte blinkt
1 Minute lang und leuchtet dann
auf.
5 Wenn die Änderung des ID-Codes
abgeschlossen ist, erlischt die Rei-
fendruck-Warnleuchte.
Prüfen Sie, ob der Reifendruck auf der Multi-Informationsanzeige angezeigt wird.
Ändern des ID-Code-Satzes
