2022 PEUGEOT LANDTREK Manual del propietario (in Spanish)

95
Conducción
6

Puede cambiar a la vista panorámica para el
modo 2D pulsando la vista principal o el símbolo
situado en la parte superior de la vista principal
(la vista desde arriba mostrada a la izquierda
desaparecerá).
Vuelva a pulsar la vista principal o el símbolo
para volver a la pantalla actual.
Ajustes
Para cada modo (2D o 3D), es posible
desactivar o activar las siguientes funciones:
–

T

rayectoria y líneas guía (esquema).
–

V

istas automáticas mediante la detección por
los sensores de ayuda al estacionamiento.
–

V

istas de los retrovisores exteriores mediante
la activación de los intermitentes.
El estado del sistema no se guarda al quitar el
contacto.
Esta función se desactiva:
– A una velocidad superior a 30 km/h.
–

Al quitar la marcha atrás.
–


Al volver a pulsar el botón de activación de
la función.
–


Cuando el conductor no realiza ninguna
acción durante 1 minuto aproximadamente.
– Al pulsar el botón " Apagado " en la esquina
superior izquierda de la pantalla táctil.
Modo "vistas 2D"
Vistas delantera y trasera
Vista delantera

Vista trasera

La función se muestra por defecto, con la visión
delantera, si la caja de cambios está en punto
muerto o con alguna marcha engranada, o con la visión trasera, si la marcha atrás está
engranada.
En modo automático, si los sensores de ayuda
al estacionamiento detectan algún obstáculo,
las vistas delantera y trasera se pueden mostrar
sucesivamente.
La línea guía
1 (en rojo) representa el final del
parachoques.
A partir del parachoques, las líneas guía finas
de color naranja 2 representan la anchura del
vehículo, con los retrovisores desplegados,
y las líneas guía anchas de color naranja
3
representan la trayectoria del vehículo.
La orientación de las líneas 2 y 3 depende de la
posición del volante.
El sistema se desactiva:
–
Automáticamente por encima de
aproximadamente 30
km/h (la imagen
desaparece temporalmente a partir de 20 km/h)
–
Al volver a pulsar el botón de activación de la
función.
Vistas de los retrovisores exteriores

96
Conducción
Las vistas de los retrovisores exteriores
permiten visualizar las zonas ubicadas debajo
de cada retrovisor y todo el lateral delantero de
ambos lados del vehículo para poder realizar
maniobras con el vehículo teniendo en cuenta
los obstáculos circundantes.
No se recomienda utilizar esta vista para realizar
una maniobra completa.
Esta vista aparece automáticamente tras la
detección por la ayuda al estacionamiento o
después de seleccionar los intermitentes (se
muestra la vista del lateral correspondiente).
Vista delantera "dividida"

La vista delantera "dividida" permite que las dos
vistas de los retrovisores exteriores se muestren
simultáneamente. Para más información sobre la
Vista de los retrovisores exteriores, consulte
el apartado correspondiente.
Las vistas aparecen en la pantalla táctil, en los
laterales izquierdo y derecho, respectivamente.
Esta vista resulta muy útil para situaciones de
conducción en vías estrechas o irregulares. Esta vista se muestra tras pulsar el botón para la
vista tomada desde arriba del vehículo (situado
en el lateral izquierdo).
Vista ampliada automática

Este modo está activado por defecto.
Mediante los sensores situados en los
parachoques delantero y trasero, la vista
automática pasa de la vista estándar o
tridimensional a la vista desde arriba (zoom)
cuando se aproxima a un obstáculo durante una
maniobra.
Modo "vistas 3D"

La vista 3D muestra una reconstrucción
tridimensional del vehículo con su entorno
cercano.
Al aproximarse a un obstáculo, la vista 3D
cambia a una vista tomada desde arriba (zoom),
para poder hacer maniobras con el vehículo
teniendo en cuenta los obstáculos circundantes.
Cambie la orientación de la vista 3D en cualquier
momento pulsando la vista tomada desde arriba
del vehículo (situada en el lado izquierdo).


► Cuando aparezca el carrusel de selección
de las vistas, seleccione el lado que desea
visualizar (aparece el símbolo de una cámara
para confirmar la orientación seleccionada).
La vista lateral derecha se actualiza al instante,
además de su entorno circundante.
La vista 3D sólo está disponible a través del
menú de selección de vistas.
La vista 3D debe ser prioritaria en
condiciones todoterreno para anticipar
mejor los obstáculos próximos al vehículo.

Durante más de 25 años, la colaboración entre PEUGEOT y TOTAL
ha superado los límites del rendimiento para alcanzar el éxito en las
condiciones más exigentes, obteniendo victorias en las 24 horas de Le
Mans y en el Rally Dakar, así como las logradas por todos nuestros
clientes en el ámbito de los rallies de todo el mundo. Para lograr estos
excepcionales resultados, los equipos de Peugeot
Sp
ort han optado por
TOTAL QUARTZ, un lubricante de alta tecnología que protege el motor
en las condiciones más extremas.
T QUARTZ
del tiempo .
T QUARTZ INEO es un lubricante de muy alto rendimiento
desarrollado de forma conjunta por los equipos de I+D de Peugeot y Total.
Especialmente formulado para las motorizaciones de los vehículos Peugeot,
005600580003
2
005C0003
PEUGEO Y T
UNA ASOCIACI\323N AL SERVICIO
DEL RENDIMIENT
O

98
Información práctica

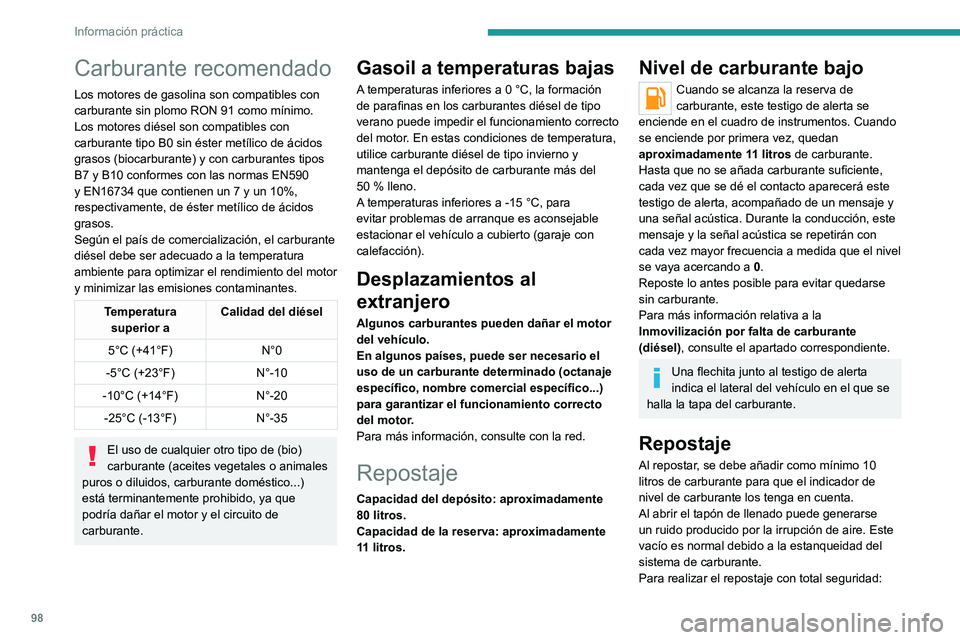

Carburante recomendado
Los motores de gasolina son compatibles con
carburante sin plomo RON 91 como mínimo.
Los motores diésel son compatibles con
carburante tipo B0 sin éster metílico de ácidos
grasos (biocarburante) y con carburantes tipos
B7 y B10 conformes con las normas EN590
y EN16734 que contienen un 7 y un 10%,
respectivamente, de éster metílico de ácidos
grasos.
Según el país de comercialización, el carburante
diésel debe ser adecuado a la temperatura
ambiente para optimizar el rendimiento del motor
y minimizar las emisiones contaminantes.
Temperatura superior a Calidad del diésel
5°C (+41°F) N°0
-5°C (+23°F) N°-10
-10°C (+14°F) N°-20
-25°C (-13°F) N°-35
El uso de cualquier otro tipo de (bio)
carburante (aceites vegetales o animales
puros o diluidos, carburante doméstico...)
está terminantemente prohibido, ya que
podría dañar el motor y el circuito de
carburante.
Gasoil a temperaturas bajas
A temperaturas inferiores a 0 °C, la formación
de parafinas en los carburantes diésel de tipo
verano puede impedir el funcionamiento correcto
del motor
. En estas condiciones de temperatura,
utilice carburante diésel de tipo invierno y
mantenga el depósito de carburante más del
50
% lleno.
A temperaturas inferiores a -15
°C, para
evitar problemas de arranque es aconsejable
estacionar el vehículo a cubierto (garaje con
calefacción).
Desplazamientos al
extranjero
Algunos carburantes pueden dañar el motor
del vehículo.
En algunos países, puede ser necesario el
uso de un carburante determinado (octanaje
específico, nombre comercial específico...)
para garantizar el funcionamiento correcto
del motor.
Para más información, consulte con la red.
Repostaje
Capacidad del depósito: aproximadamente
80 litros.
Capacidad de la reserva: aproximadamente
11 litros.
Nivel de carburante bajo
Cuando se alcanza la reserva de
carburante, este testigo de alerta se
enciende en el cuadro de instrumentos. Cuando
se enciende por primera vez, quedan
aproximadamente 11 litros de carburante.
Hasta que no se añada carburante suficiente,
cada vez que se dé el contacto aparecerá este
testigo de alerta, acompañado de un mensaje y
una señal acústica. Durante la conducción, este
mensaje y la señal acústica se repetirán con
cada vez mayor frecuencia a medida que el nivel
se vaya acercando a 0.
Reposte lo antes posible para evitar quedarse
sin carburante.
Para más información relativa a la
Inmovilización por falta de carburante
(diésel), consulte el apartado correspondiente.
Una flechita junto al testigo de alerta
indica el lateral del vehículo en el que se
halla la tapa del carburante.
Repostaje
Al repostar, se debe añadir como mínimo 10
litros de carburante para que el indicador de
nivel de carburante los tenga en cuenta.
Al abrir el tapón de llenado puede generarse
un ruido producido por la irrupción de aire. Este
vacío es normal debido a la estanqueidad del
sistema de carburante.
Para realizar el repostaje con total seguridad:

99
Información práctica

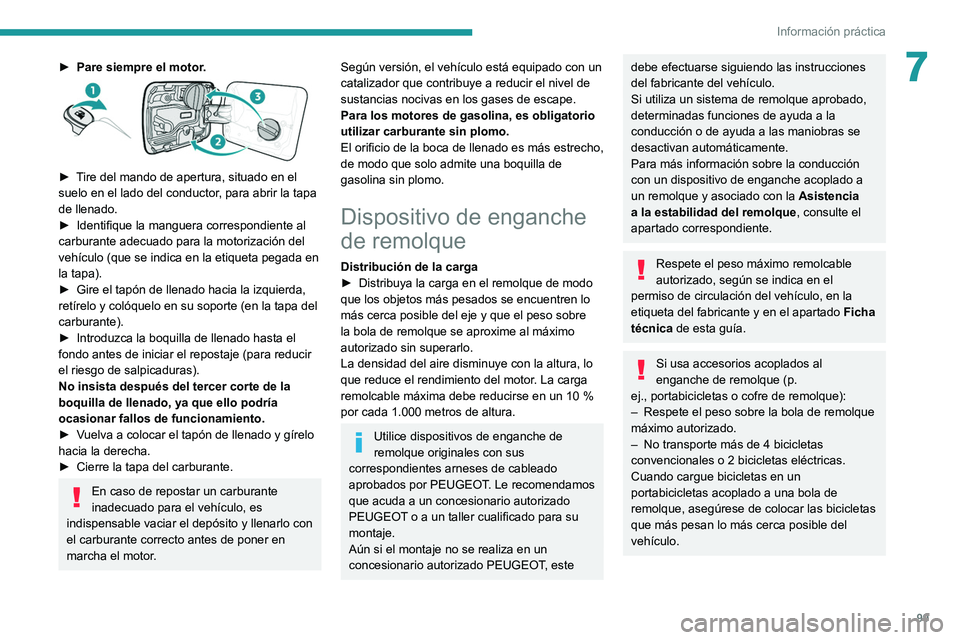

7► Pare siempre el motor.

► Tire del mando de apertura, situado en el
suelo en el lado del conductor, para abrir la tapa
de llenado.
►

Identifique la manguera correspondiente al
carburante adecuado para la motorización del
vehículo (que se indica en la etiqueta pegada en
la tapa).
►


Gire el tapón de llenado hacia la izquierda,
retírelo y colóquelo en su soporte (en la tapa del
carburante).
►


Introduzca la boquilla de llenado hasta el
fondo antes de iniciar el repostaje (para reducir
el riesgo de salpicaduras).
No insista después del tercer corte de la
boquilla de llenado, ya que ello podría
ocasionar fallos de funcionamiento.
►


V
uelva a colocar el tapón de llenado y gírelo
hacia la derecha.
►

Cierre la tapa del carburante.
En caso de repostar un carburante
inadecuado para el vehículo, es
indispensable vaciar el depósito y llenarlo con
el carburante correcto antes de poner en
marcha el motor.
Según versión, el vehículo está equipado con un
catalizador que contribuye a reducir el nivel de
sustancias nocivas en los gases de escape.
Para los motores de gasolina, es obligatorio
utilizar carburante sin plomo.
El orificio de la boca de llenado es más estrecho,
de modo que solo admite una boquilla de
gasolina sin plomo.
Dispositivo de enganche
de remolque
Distribución de la carga
► Distribuya la carga en el remolque de modo
que los objetos más pesados se encuentren lo
más cerca posible del eje y que el peso sobre
la bola de remolque se aproxime al máximo
autorizado sin superarlo.
La densidad del aire disminuye con la altura, lo
que reduce el rendimiento del motor
. La carga
remolcable máxima debe reducirse en un 10
%
por cada 1.000 metros de altura.
Utilice dispositivos de enganche de
remolque originales con sus
correspondientes arneses de cableado
aprobados por PEUGEOT. Le recomendamos
que acuda a un concesionario autorizado
PEUGEOT o a un taller cualificado para su
montaje.
Aún si el montaje no se realiza en un
concesionario autorizado PEUGEOT, este
debe efectuarse siguiendo las instrucciones
del fabricante del vehículo.
Si utiliza un sistema de remolque aprobado,
determinadas funciones de ayuda a la
conducción o de ayuda a las maniobras se
desactivan automáticamente.
Para más información sobre la conducción
con un dispositivo de enganche acoplado a
un remolque y asociado con la Asistencia
a la estabilidad del remolque , consulte el
apartado correspondiente.
Respete el peso máximo remolcable
autorizado, según se indica en el
permiso de circulación del vehículo, en la
etiqueta del fabricante y en el apartado Ficha
técnica de esta guía.
Si usa accesorios acoplados al
enganche de remolque (p.
ej.,

portabicicletas o cofre de remolque):
–

Respete el peso sobre la bola de remolque
máximo autorizado.
–


No transporte más de 4 bicicletas
convencionales o 2 bicicletas eléctricas.
Cuando cargue bicicletas en un
portabicicletas acoplado a una bola de
remolque, asegúrese de colocar las bicicletas
que más pesan lo más cerca posible del
vehículo.

100
Información práctica
Recomendaciones
Distribuya la carga de modo uniforme
con cuidado de no sobrecargar uno de los
lados.
Sitúe la parte más pesada de la carga lo más
cerca del techo posible.
Asegure bien la carga.
Conduzca con suavidad: el vehículo es más
sensible al viento lateral y su estabilidad
podría verse afectada.
Compruebe periódicamente la seguridad y el
apriete de las barras de techo, por lo menos
antes de cada viaje.
Retire las barras de techo una vez haya
finalizado el transporte.
Capó
Con el motor caliente, tenga cuidado al
manipular el mando de seguridad
exterior y la varilla de soporte del capó (corre
el riesgo de sufrir quemaduras); utilice la
zona protegida.
Con el capó abierto, tenga cuidado de no
dañar el cierre de seguridad.
No abra el capó en caso de fuerte viento.
Refrigeración del motor cuando está
parado
La refrigeración del motor puede ponerse
en marcha después de parar el motor.
Respete la legislación vigente en el país
por el cual circula.
Cadenas para nieve
En condiciones invernales, las cadenas para
nieve mejoran la tracción y el comportamiento
del vehículo en las frenadas.
Las cadenas para nieve deben montarse
sólo en las ruedas motrices.
Respete la legislación vigente en el país
relativa al empleo de cadenas para nieve
y velocidades máximas autorizadas.
Use sólo cadenas diseñadas para el tipo de
rueda del vehículo:
Tamaño del neumático Tamaño del eslabón
245/70 R16 De 13 a 16 mm
265/65 R17 De 13 a 16
mm
265/60 R18 De 13 a 16
mm
También es posible utilizar fundas
antideslizantes.
Para más información relativa a las cadenas
para nieve, póngase en contacto con un
concesionario autorizado PEUGEOT o un taller
cualificado.
Consejos de instalación
► Para colocar las cadenas para nieve durante
el trayecto, detenga el vehículo en una superficie
plana, a un lado de la vía.
►

Aplique el freno de estacionamiento y
, si es
necesario, coloque calzos bajo las ruedas para
evitar que el vehículo se desplace.
►

Coloque las cadenas para nieve siguiendo
las instrucciones del fabricante.
►


Inicie la marcha con suavidad y circule
durante unos momentos sin superar los 30

km/h
en caso de cadenas para nieve metálicas o
50
km/h en caso de cadenas plásticas.
►

Detenga el vehículo y compruebe que las
cadenas están correctamente tensadas.
Se recomienda encarecidamente que
practique la colocación de cadenas para
la nieve en una superficie horizontal y seca
antes de iniciar el trayecto.
Evite circular con cadenas sobre
carreteras sin nieve para no dañar los
neumáticos del vehículo ni la superficie de a
carretera. Si el vehículo cuenta con llantas de
aleación, compruebe que ninguna parte de la
cadena o sus fijaciones están en contacto
con la llanta.
Use cadenas para nieve apropiadas para
el tamaño de los neumáticos y
asegúrese de que están bien instaladas. Las
cadenas de dimensiones inapropiadas o
incorrectamente instaladas pueden dañar el
sistema de frenado, la suspensión, la
carrocería y las ruedas.
No exceda nunca el límite máximo de
velocidad indicado en la guía del usuario de
las cadenas.
Barras de techo
Por motivos de seguridad y para evitar
que se dañe el techo, se deben utilizar
barras de techo transversales homologadas
para su vehículo.
Respete las instrucciones de montaje y uso
indicadas en la guía que se incluye con las
barras de techo.
Carga máxima distribuida sobre las
barras de techo, cuando la altura de la
carga no supera los 40
cm: 100
kg.
Puesto que este valor podría variar, verifique
la carga máxima indicada en las instrucciones
que se entregan con las barras de techo.
Si la altura es superior a 40 cm, adapte la
velocidad del vehículo en función del perfil
de la vía, con el fin de no dañar las barras de
techo ni las fijaciones al vehículo.
Consulte la legislación nacional para respetar
la reglamentación relativa al transporte de
objetos más largos que el vehículo.

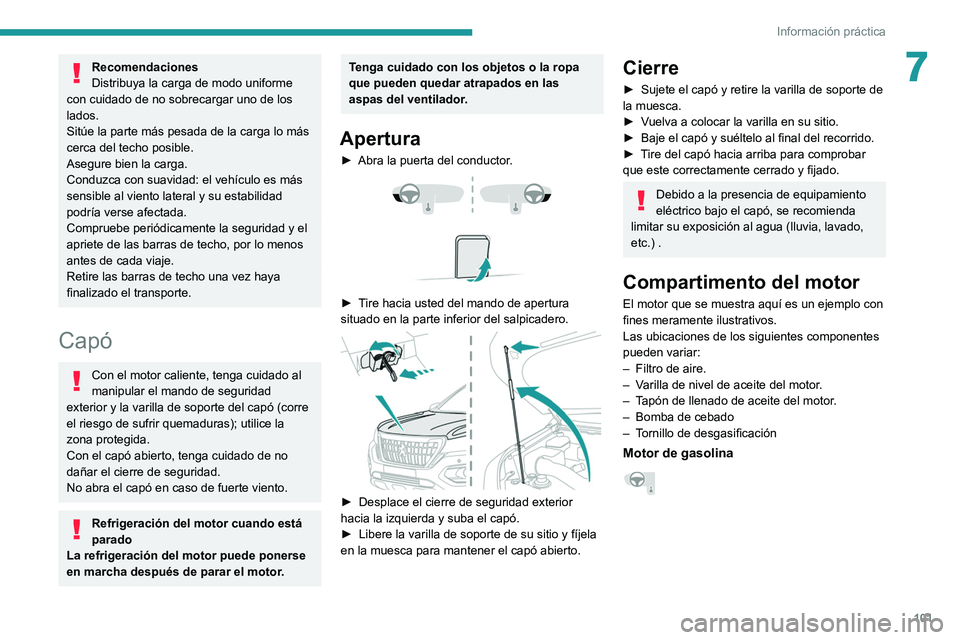

101
Información práctica
7Recomendaciones
Distribuya la carga de modo uniforme
con cuidado de no sobrecargar uno de los
lados.
Sitúe la parte más pesada de la carga lo más
cerca del techo posible.
Asegure bien la carga.
Conduzca con suavidad: el vehículo es más
sensible al viento lateral y su estabilidad
podría verse afectada.
Compruebe periódicamente la seguridad y el
apriete de las barras de techo, por lo menos
antes de cada viaje.
Retire las barras de techo una vez haya
finalizado el transporte.
Capó
Con el motor caliente, tenga cuidado al
manipular el mando de seguridad
exterior y la varilla de soporte del capó (corre
el riesgo de sufrir quemaduras); utilice la
zona protegida.
Con el capó abierto, tenga cuidado de no
dañar el cierre de seguridad.
No abra el capó en caso de fuerte viento.
Refrigeración del motor cuando está
parado
La refrigeración del motor puede ponerse
en marcha después de parar el motor.
Tenga cuidado con los objetos o la ropa
que pueden quedar atrapados en las
aspas del ventilador.
Apertura
► Abra la puerta del conductor .



► Tire hacia usted del mando de apertura
situado en la parte inferior del salpicadero.


► Desplace el cierre de seguridad exterior
hacia la izquierda y suba el capó.
►

Libere la varilla de soporte de su sitio y fíjela
en la muesca para mantener el capó abierto.
Cierre
► Sujete el capó y retire la varilla de soporte de
la muesca.
►

V
uelva a colocar la varilla en su sitio.
►

Baje el capó y suéltelo al final del recorrido.
►


T
ire del capó hacia arriba para comprobar
que este correctamente cerrado y fijado.
Debido a la presencia de equipamiento
eléctrico bajo el capó, se recomienda
limitar su exposición al agua (lluvia, lavado,
etc.) .
Compartimento del motor
El motor que se muestra aquí es un ejemplo con
fines meramente ilustrativos.
Las ubicaciones de los siguientes componentes
pueden variar:
–

Filtro de aire.
–


V
arilla de nivel de aceite del motor.
–

T
apón de llenado de aceite del motor.
–

Bomba de cebado
–


T
ornillo de desgasificación
Motor de gasolina

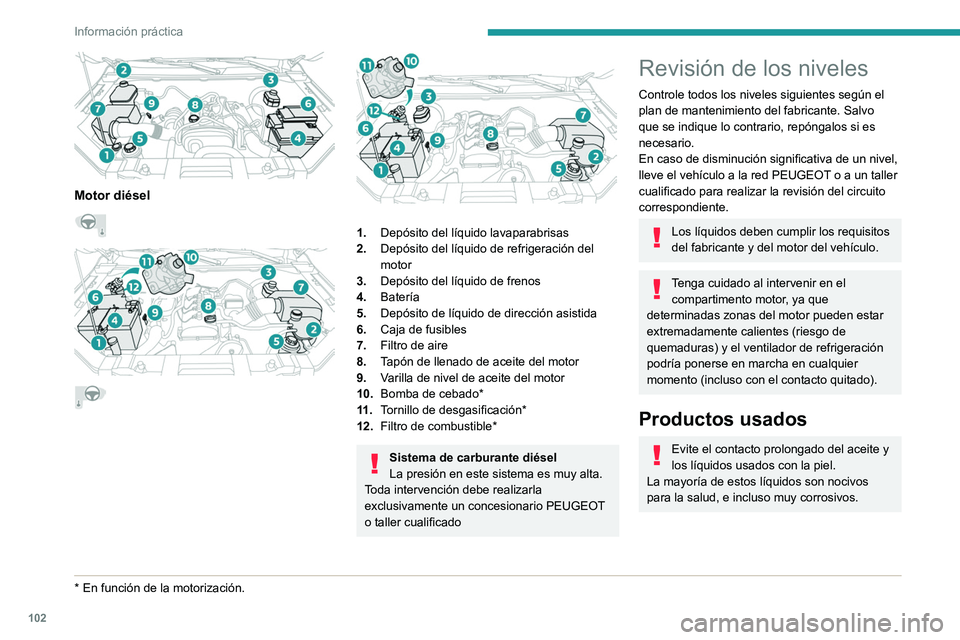

102
Información práctica
No tire el aceite ni los líquidos usados
en las alcantarillas ni al suelo.
Vacíe el aceite usado en los recipientes
reservados para tal fin en la red PEUGEOT o
un taller cualificado.
Aceite del motor
El nivel se comprueba una vez que el
motor haya estado detenido al menos
durante 30 minutos y sobre superficie nivelada
con la varilla de nivel de aceite.
Es normal tener que realizar una reposición del
nivel del aceite entre dos revisiones (o cambios
de aceite). Se recomienda comprobar el nivel,
con reposición del nivel si es necesario, cada
5000 km.
Con el fin de preservar la fiabilidad de los
motores y del sistema anticontaminación,
no utilice nunca aditivos en el aceite del
motor.
Comprobación con la varilla de nivel
de aceite
Para ubicar la varilla de nivel de aceite, consulte
la ilustración del compartimento del motor
correspondiente.
► Agarre la varilla por el extremo de color y
sáquela completamente.
► Limpie el extremo de la varilla con un paño
limpio y que no suelte pelusa.


Motor diésel





* En función de la motorización.

1. Depósito del líquido lavaparabrisas
2. Depósito del líquido de refrigeración del
motor
3. Depósito del líquido de frenos
4. Batería
5. Depósito de líquido de dirección asistida
6. Caja de fusibles
7. Filtro de aire
8. Tapón de llenado de aceite del motor
9. Varilla de nivel de aceite del motor
10. Bomba de cebado*
11 . Tornillo de desgasificación*
12. Filtro de combustible*
Sistema de carburante diésel
La presión en este sistema es muy alta.
Toda intervención debe realizarla
exclusivamente un concesionario PEUGEOT
o taller cualificado
Revisión de los niveles
Controle todos los niveles siguientes según el
plan de mantenimiento del fabricante. Salvo
que se indique lo contrario, repóngalos si es
necesario.
En caso de disminución significativa de un nivel,
lleve el vehículo a la red PEUGEOT o a un taller
cualificado para realizar la revisión del circuito
correspondiente.
Los líquidos deben cumplir los requisitos
del fabricante y del motor del vehículo.
Tenga cuidado al intervenir en el compartimento motor, ya que
determinadas zonas del motor pueden estar
extremadamente calientes (riesgo de
quemaduras) y el ventilador de refrigeración
podría ponerse en marcha en cualquier
momento (incluso con el contacto quitado).
Productos usados
Evite el contacto prolongado del aceite y
los líquidos usados con la piel.
La mayoría de estos líquidos son nocivos
para la salud, e incluso muy corrosivos.
