2021 YAMAHA XSR 125 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-16
6
NOTASe a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionário
Yamaha que faça o respetivo ajuste.
PAU48434

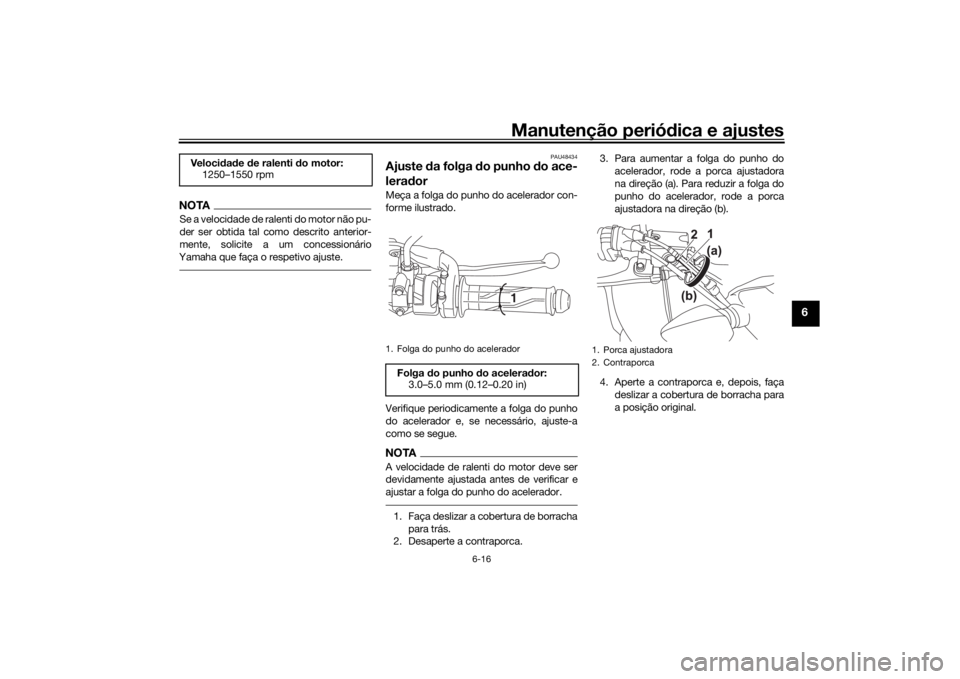

Ajuste da folga do punho d o ace-
lera dorMeça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, ajuste-a
como se segue.NOTAA velocidade de ralenti do motor deve ser
devidamente ajustada antes de verificar e
ajustar a folga do punho do acelerador.1. Faça deslizar a cobertura de borracha
para trás.
2. Desaperte a contraporca. 3. Para aumentar a folga do punho do
acelerador, rode a porca ajustadora
na direção (a). Para reduzir a folga do
punho do acelerador, rode a porca
ajustadora na direção (b).
4. Aperte a contraporca e, depois, faça deslizar a cobertura de borracha para
a posição original.
Ve l o c i
dad e de ralenti do motor:
1250–1550 rpm1. Folga do punho do acelerador
Folga do punho d o acelerador:
3.0–5.0 mm (0.12–0.20 in)
1
1. Porca ajustadora
2. Contraporca
UBFGP0P0.book Page 16 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-17
6
PAU21403
Folga das válvulasAs válvulas são um componente importan-
te do motor que sofre alterações na folga
com o uso, por isso, têm de ser verificadas
e ajustadas nos intervalos especificados na
tabela de manutenção periódica. Válvulas
não ajustadas podem provocar uma mistu-
ra incorreta do ar com o combustível, ruído
do motor e até danos no motor. Para impe-
dir que isso aconteça, solicite ao seu con-
cessionário Yamaha que verifique e ajuste
a folga das válvulas periodicamente.NOTAEste serviço tem de ser realizado quando o
motor está frio.
PAU69761
PneusOs pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão de ar d os pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização d este veículo com a pressão
d os pneus incorreta po de causar feri-
mentos graves ou morte devi do à per da
d e controlo.
 A pressão de ar d os pneus deve ser
verifica da e ajustad a com os pneus
frios (isto é, quan do a temperatura
d os pneus é igual à temperatura
ambiente).
 A pressão de ar dos pneus tem de
ser ajusta da de acor do com a velo-
ci dad e de con dução e o peso total d
o con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.
AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.Pressão de ar d os pneus a frio:
1 pessoa: Dianteiro:
180 kPa (1.80 kgf/cm2, 26 psi)
Tr a s e i r o : 200 kPa (2.00 kgf/cm2, 29 psi)
2 pessoas: Dianteiro:180 kPa (1.80 kgf/cm2, 26 psi)
Tr a s e i r o : 225 kPa (2.25 kgf/cm2, 33 psi)
Carga máxima:
Ve í c u l o :190 kg (420 lb)
A carga máxima do veículo é o
peso combinado do condutor, pas-
sageiro, carga e todos os acessó-
rios.
UBFGP0P0.book Page 17 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-18
6
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex- cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
 A tarefa de substituição de to das as
peças relaciona das com as ro das e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição d e um pneu,
con duza a veloci dad es mo derad as,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar em bor-
racha.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10462
Os pneus da frente e de trás d evem ser
d a mesma marca e mod elo; caso con-
trário, as características de con dução
d o veículo po dem ser d iferentes, o que
pod eria causar um aci dente.Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.
1. Flanco do pneu
2. Profundidade do piso do pneuProfun did ad e mínima d o piso do
pneu ( dianteiro e traseiro):
1.6 mm (0.06 in)
UBFGP0P0.book Page 18 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-19
6
PAU21963
Ro das de ligaPara maximizar o de sempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.  Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
 A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
PAU22047
Ajuste da folga da alavanca da
embraiagem Meça a folga da alavanca da embraiagem
conforme ilustrado.
Verifique periodicamente a folga da alavan-
ca da embraiagem e, se necessário, ajuste
como se segue.
1. Deslize a cobertura de borracha para trás na alavanca da embraiagem.
2. Desaperte a contraporca.
Pneu
dianteiro:
Ta m a n h o :
110/70-17 M/C 54S
Fabricante/modelo: IRC/TRAIL WINNER GP-211F
Pneu traseiro: Ta m a n h o :140/70-17 M/C 66S

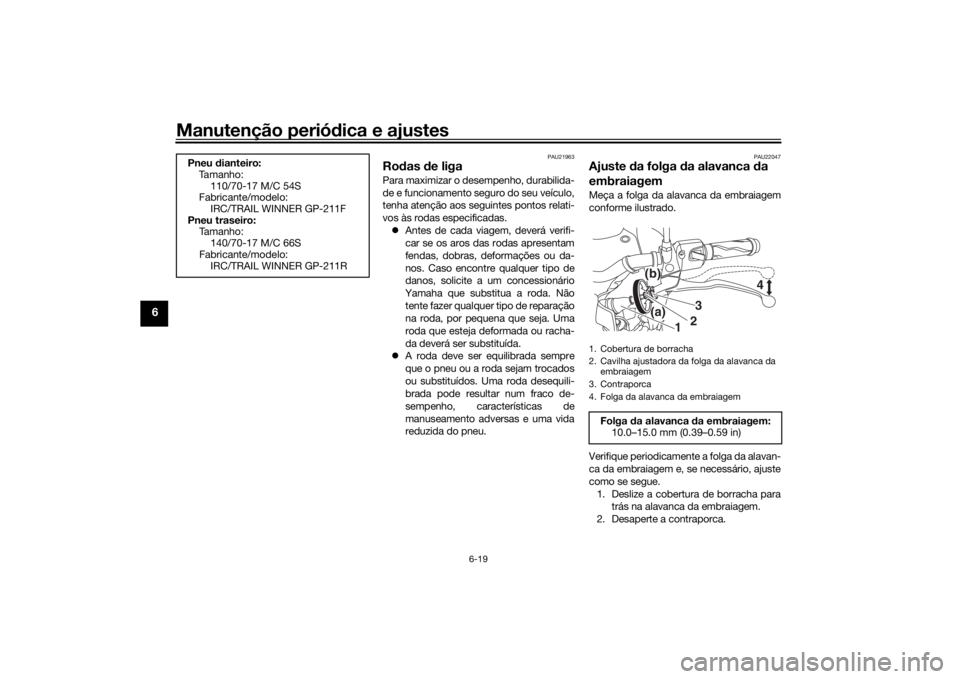

Fabricante/modelo: IRC/TRAIL WINNER GP-211R1. Cobertura de borracha
2. Cavilha ajustadora da folga da alavanca da
embraiagem
3. Contraporca
4. Folga da alavanca da embraiagemFolga da alavanca da embraiagem:
10.0–15.0 mm (0.39–0.59 in)
4
1 2
(a)
(b)
3
UBFGP0P0.book Page 19 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-20
6
3. Para aumentar a folga da alavanca da
embraiagem, rode a respetiva cavilha
ajustadora na direção (a). Para reduzir
a folga da alavanca da embraiagem,
rode a cavilha ajustadora na direção
(b).NOTASe tiver sido possível obter a folga especi-
ficada para a alavanca da embraiagem
conforme descrito acima, ignore os passos
4–7.4. Rode a cavilha ajustadora na alavancada embraiagem totalmente na direção
(a) para desapertar o cabo da em-
braiagem.
5. Desaperte a contraporca situada no
cárter. 6. Para aumentar a folga da alavanca da
embraiagem, rode a respetiva porca
ajustadora na direção (a). Para reduzir
a folga da alavanca da embraiagem,
rode a porca ajustadora na direção
(b).
7. Aperte a contraporca situada no cár- ter.
8. Aperte a contraporca na alavanca da embraiagem e, depois, faça deslizar a
cobertura de borracha para a posição
original.
PAUT1223
Verificação da folga d a alavanca
d o travão dianteiroMeça a folga da alavanca do travão diantei-
ro conforme ilustrado.
Verifique periodicamente a folga da alavan-
ca do travão e, se necessário, solicite a um
concessionário Yamaha que verifique o
sistema de travagem.
AVISO
PWA10642
Uma folga incorreta da alavanca d o tra-
vão in dica uma con dição perigosa no
sistema de travagem. Não utilize o veí-

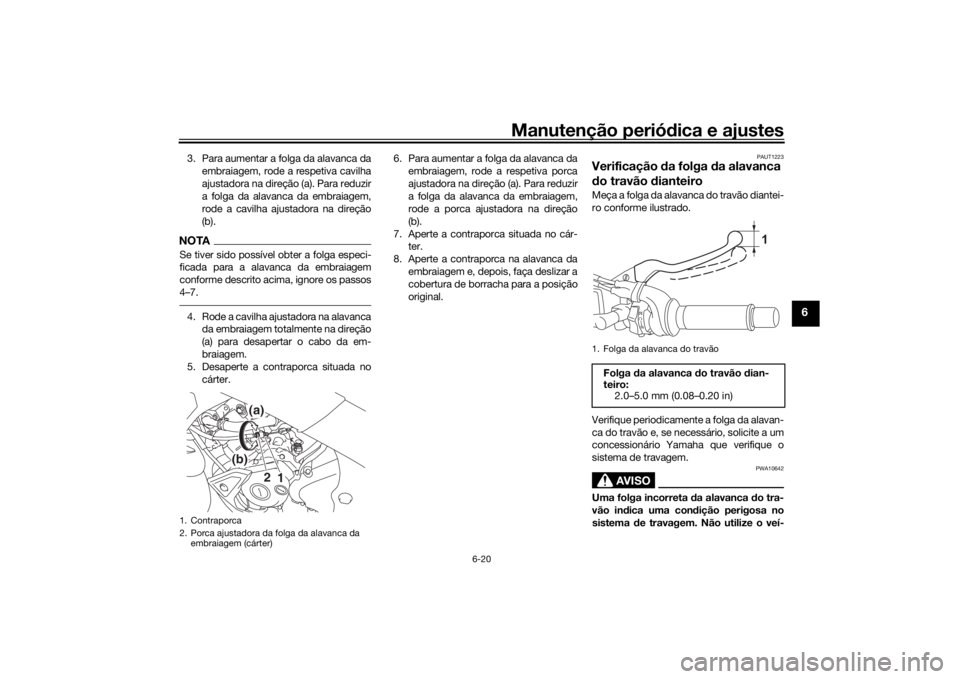

1. Contraporca
2. Porca ajustadora da folga da alavanca da
embraiagem (cárter)
1
2
(a)
(b)
1. Folga da alavanca do travão
Folga da alavanca do travão dian-
teiro: 2.0–5.0 mm (0.08–0.20 in)
1
UBFGP0P0.book Page 20 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-21
6
culo até que o sistema de travagem te-
nha si do verifica do ou repara do por um
concessionário Yamaha.
PAUM1355

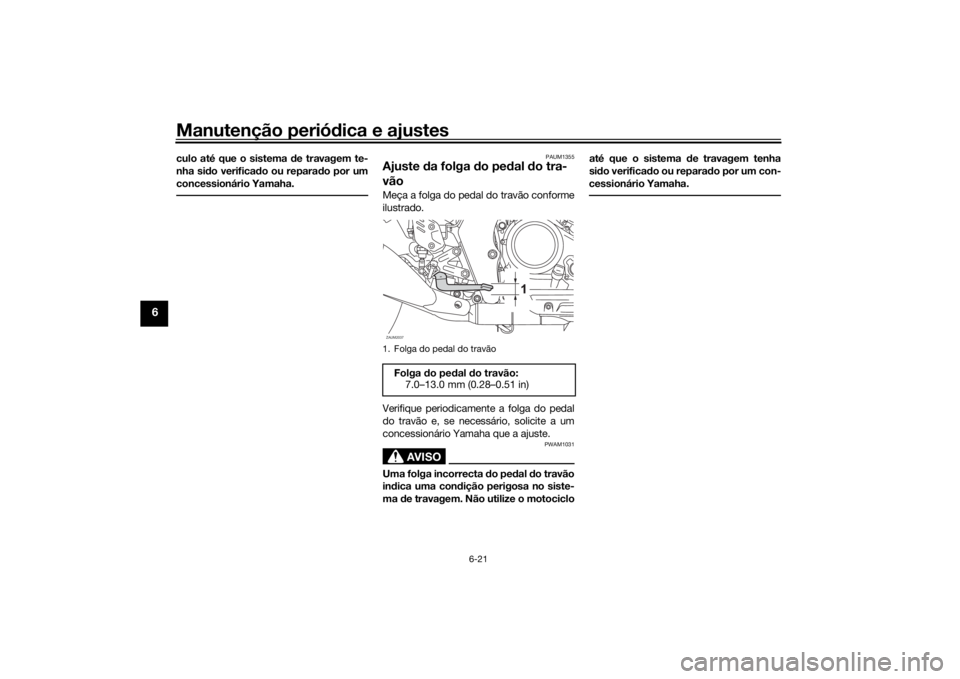

Ajuste da folga do pe dal do tra-
vãoMeça a folga do pedal do travão conforme
ilustrado.
Verifique periodicamente a folga do pedal
do travão e, se necessário, solicite a um
concessionário Yamaha que a ajuste.
AVISO
PWAM1031
Uma folga incorrecta do pe dal do travão
in dica uma con dição perigosa no siste-
ma de travagem. Não utilize o motociclo até que o sistema
de travagem tenha
si do verifica do ou reparad o por um con-
cessionário Yamaha.1. Folga do pedal do travãoFolga do pe dal do travão:
7.0–13.0 mm (0.28–0.51 in)ZAUM2037
UBFGP0P0.book Page 21 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-22
6
PAU36505
Interruptores das luzes dos tra-
võesA luz do travão deverá acender imediata-
mente antes de a travagem produzir efeito.
A luz do travão é ativada por interruptores
ligados à alavanca do travão ou ao pedal
do travão. Uma vez que os interruptores
das luzes dos travões são componentes do
sistema de travão antibloqueio, a sua ma-
nutenção deverá ser apenas realizada por
um concessionário Yamaha.
PAU22393
Verificação das pastilhas dos
travões da frente e de trásDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU22434
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que as ranhuras indicadoras de
desgaste tenham quase desaparecido, so- licite a um concessionário Yamaha que
substitua as pastilhas do travão como um
conjunto.
PAU36721
Pastilhas
do travão de trás
Cada uma das pastilhas do travão traseiro
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que as ranhuras indicadoras de
desgaste tenham quase desaparecido, so-
licite a um concessionário Yamaha que
substitua as pastilhas do travão como um
conjunto.
1. Ranhura do indicador de desgasteZAUM2038
1. Ranhura do indicador de desgasteZAUM2039
1
1
UBFGP0P0.book Page 22 Tuesday, April 6, 2021 1:12 PM

Manutenção periódica e ajustes
6-23
6
PAU40262
Verificação do nível de líqui do
d os travõesAntes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Ao verificar o nível do líqui-
do, certifique-se de que o topo do reserva-
tório se encontra na horizontal. Reabasteça
o líquido dos travões, se necessário.
Travão dianteiro Travão traseiro
AVISO
PWA16011
Uma manutenção ina
dequa da po de re-
sultar em per da de capaci dad e de trava-
gem. Cumpra as seguintes precauções:
 Se o líqui do dos travões for insufi-
ciente, po derá ocorrer entra da de
ar no sistema d e travagem, redu-
zin do o desempenho da travagem.
 Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
d o dos travões DOT 4 de um
recipiente selad o. 
Utilize apenas o líquid o dos travões
especifica do, caso contrário os ve-
d antes de borracha po dem deterio-
rar-se, causan do fugas.
 Reabasteça com o mesmo tipo de
líqui do de travões. A a dição de lí-
qui do dos travões diferente de DOT
4 po de

resultar numa reação quími-
ca nociva.
 Durante o reabastecimento, tenha
cui dad o para que não entre água ou
pó no reservatório de líqui do dos
travões. A água re duzirá significati-
vamente o ponto de ebulição do lí-
qui do e pod erá causar bloqueio de
vapor, e a suji dad e po derá obstruir
as válvulas d a unidad e hi dráulica
d o ABS.
PRECAUÇÃO
PCA17641
O líquid o dos travões po derá danificar
superfícies pinta das ou peças plásticas.
Limpe sempre de ime diato o líquid o der-
rama do.À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-
1. Marca do nível mínimo
1
ZAUM1057
1. Marca do nível mínimoLíqui do d os travões especifica do:
DOT 4ZAUM2040
UBFGP0P0.book Page 23 Tuesday, April 6, 2021 1:12 PM
