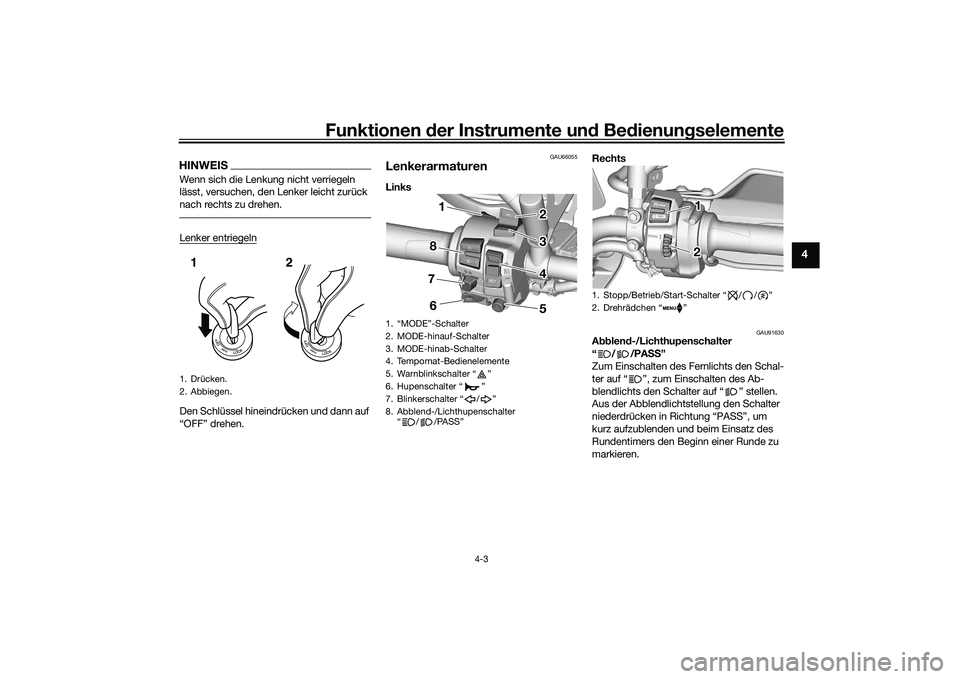

2021 YAMAHA TRACER 900 GT Betriebsanleitungen (in German)

Funktionen der Instru mente un d Be dienun gselemente
4-3
4
HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.Lenker entriegelnDen Schlüssel hineindrücken und dann auf
“OFF” drehen.
GAU66055
LenkerarmaturenLinks Rechts
GAU91630
A
bblen d-/Lichthupenschalter
“//PA SS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
Aus der Abblendlichtstellung den Schalter
niederdrücken in Richtung “PASS”, um
kurz aufzublenden und beim Einsatz des
Rundentimers den Beginn einer Runde zu
markieren.
1. Drücken.
2. Abbiegen.12
1.
2. MODE-hinauf-Schalter
3. MODE-hinab-Schalter
4. Tempomat-Bedienelemente
5. Warnblinkschalter Ž
6. Hupenschalter Ž
7. Blinkerschalter / Ž
8. Abblend-/Lichthupenschalter / /PASSŽ
11188
223344
5
6
7
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Drehrädchen “ ”
1 1 1
2 2
UBAPG0G0.book Page 3 Monday, December 21, 2020 2:16 PM

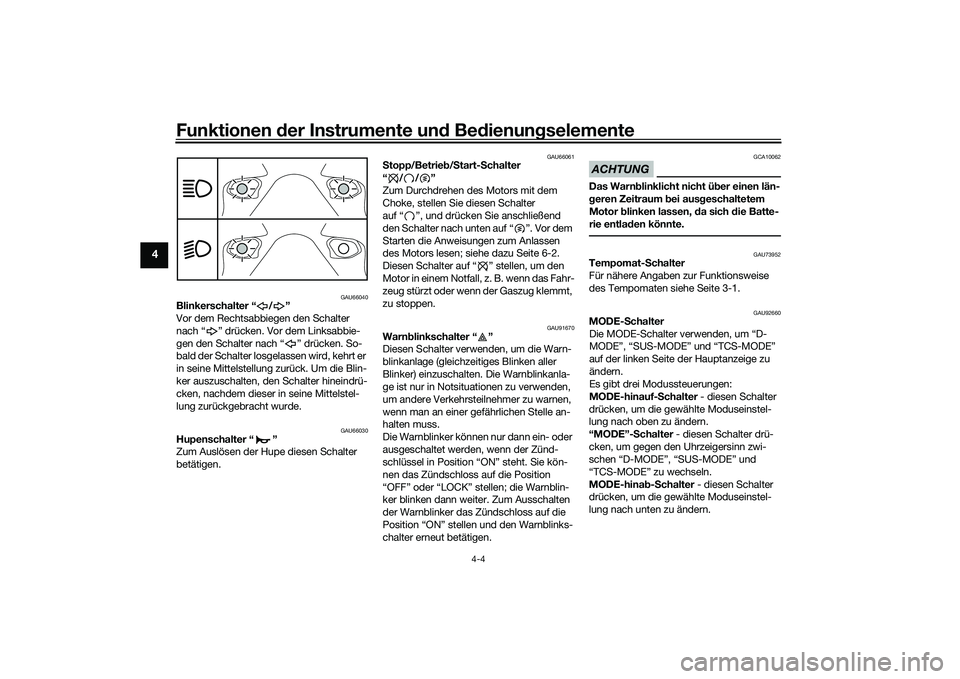

Funktionen der Instru mente un d Be dienun gselemente
4-4
4
GAU66040
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU66030
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU66061
S topp/Betrie b/S tart- Schalter
“//”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter
auf “ ”, und drücken Sie anschließend
den Schalter nach unten auf “ ”. Vor dem
Starten die Anweisungen zum Anlassen
des Motors lesen; siehe dazu Seite 6-2.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU91670
Warn blinkschalter “ ”
Diesen Schalter verwenden, um die Warn-
blinkanlage (gleichzeitiges Blinken aller
Blinker) einzuschalten. Die Warnblinkanla-
ge ist nur in Notsituationen zu verwenden,
um andere Verkehrsteilnehmer zu warnen,
wenn man an einer gefährlichen Stelle an-
halten muss.
Die Warnblinker können nur dann ein- oder
ausgeschaltet werden, wenn der Zünd-
schlüssel in Position “ON” steht. Sie kön-
nen das Zündschloss auf die Position
“OFF” oder “LOCK” stellen; die Warnblin-
ker blinken dann weiter. Zum Ausschalten
der Warnblinker das Zündschloss auf die
Position “ON” stellen und den Warnblinks-
chalter erneut betätigen.
ACHTUNG
GCA10062
Das Warn blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, d a sich die Batte-
rie entla den könnte.
GAU73952
Tempomat- Schalter
Für nähere Angaben zur Funktionsweise
des Tempomaten siehe Seite 3-1.
GAU92660
MODE- Schalter
Die MODE-Schalter verwenden, um “D-
MODE”, “SUS-MODE” und “TCS-MODE”
auf der linken Seite der Hauptanzeige zu
ändern.
Es gibt drei Modussteuerungen:
MODE-hinauf- Schalter - diesen Schalter
drücken, um die gewählte Moduseinstel-
lung nach oben zu ändern.
“MODE”- Schalter - diesen Schalter drü-
cken, um gegen den Uhrzeigersinn zwi-
schen “D-MODE”, “SUS-MODE” und
“TCS-MODE” zu wechseln.
MODE-hina b-S chalter - diesen Schalter
drücken, um die gewählte Moduseinstel-
lung nach unten zu ändern.
UBAPG0G0.book Page 4 Monday, December 21, 2020 2:16 PM

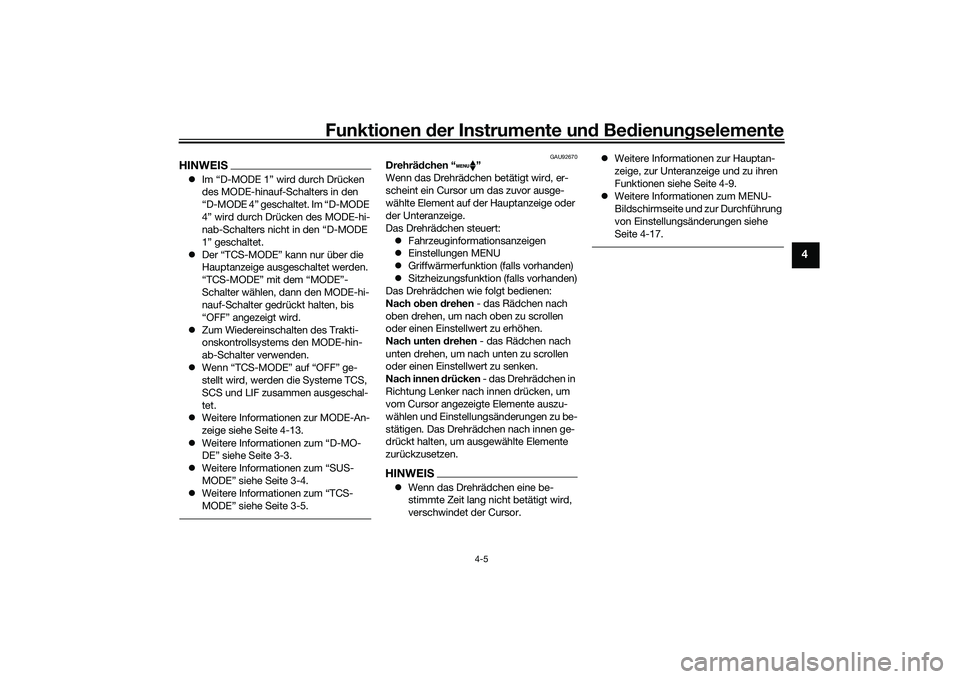

Funktionen der Instru mente un d Be dienun gselemente
4-5
4
HINWEIS Im “D-MODE 1” wird durch Drücken
des MODE-hinauf-Schalters in den
“D-MODE 4” geschaltet. Im “D-MODE
4” wird durch Drücken des MODE-hi-
nab-Schalters nicht in den “D-MODE
1” geschaltet.
 Der “TCS-MODE” kann nur über die
Hauptanzeige ausgeschaltet werden.
“TCS-MODE” mit dem “MODE”-
Schalter wählen, dann den MODE-hi-
nauf-Schalter gedrückt halten, bis
“OFF” angezeigt wird.
 Zum Wiedereinschalten des Trakti-
onskontrollsystems den MODE-hin-
ab-Schalter verwenden.
 Wenn “TCS-MODE” auf “OFF” ge-
stellt wird, werden die Systeme TCS,
SCS und LIF zusammen ausgeschal-
tet.
 Weitere Informationen zur MODE-An-
zeige siehe Seite 4-13.
 Weitere Informationen zum “D-MO-
DE” siehe Seite 3-3.
 Weitere Informationen zum “SUS-
MODE” siehe Seite 3-4.
 Weitere Informationen zum “TCS-
MODE” siehe Seite 3-5.
GAU92670
Drehrä dchen “ ”
Wenn das Drehrädchen betätigt wird, er-
scheint ein Cursor um das zuvor ausge-
wählte Element auf der Hauptanzeige oder
der Unteranzeige.
Das Drehrädchen steuert:  Fahrzeuginformationsanzeigen
 Einstellungen MENU
 Griffwärmerfunktion (falls vorhanden)
 Sitzheizungsfunktion (falls vorhanden)
Das Drehrädchen wie folgt bedienen:
Nach o ben drehen - das Rädchen nach
oben drehen, um nach oben zu scrollen
oder einen Einstellwert zu erhöhen.
Nach unten drehen - das Rädchen nach
unten drehen, um nach unten zu scrollen
oder einen Einstellwert zu senken.
Nach innen drücken - das Drehrädchen in
Richtung Lenker nach innen drücken, um
vom Cursor angezeigte Elemente auszu-
wählen und Einstellungsänderungen zu be-
stätigen. Das Drehrädchen nach innen ge-
drückt halten, um ausgewählte Elemente
zurückzusetzen.HINWEIS Wenn das Drehrädchen eine be-
stimmte Zeit lang nicht betätigt wird,
verschwindet der Cursor. 
Weitere Informationen zur Hauptan-
zeige, zur Unteranzeige und zu ihren
Funktionen siehe Seite 4-9.
 Weitere Informationen zum MENU-
Bildschirmseite und zur Durchführung
von Einstellungsänderungen siehe
Seite 4-17.
UBAPG0G0.book Page 5 Monday, December 21, 2020 2:16 PM

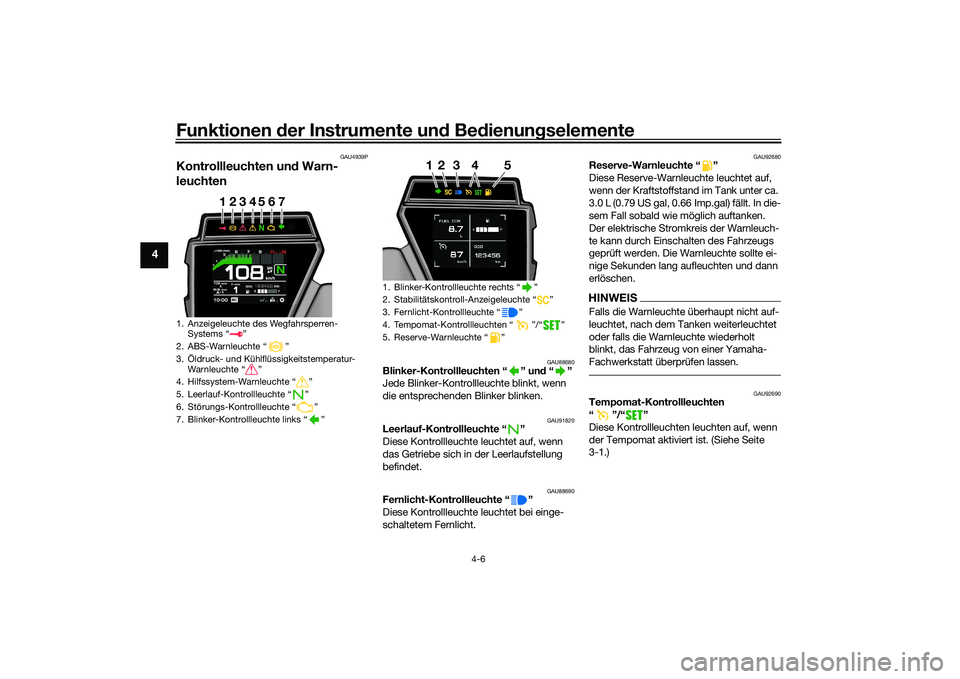

Funktionen der Instru mente un d Be dienun gselemente
4-6
4
GAU4939P
Kontrollleuchten un d Warn-
leuchten
GAU88680
Blinker-Kontrollleuchten “ ” un d“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU91820
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU88690
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU92680
Reserve-Warnleuchte “ ”
Diese Reserve-Warnleuchte leuchtet auf,
wenn der Kraftstoffstand im Tank unter ca.
3.0 L (0.79 US gal, 0.66 Imp.gal) fällt. In die-
sem Fall sobald wie möglich auftanken.
Der elektrische Stromkreis der Warnleuch-
te kann durch Einschalten des Fahrzeugs
geprüft werden. Die Warnleuchte sollte ei-
nige Sekunden lang aufleuchten und dann
erlöschen.HINWEISFalls die Warnleuchte überhaupt nicht auf-
leuchtet, nach dem Tanken weiterleuchtet
oder falls die Warnleuchte wiederholt
blinkt, das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU92690
Tempomat-Kontrollleuchten
“”/“”
Diese Kontrollleuchten leuchten auf, wenn
der Tempomat aktiviert ist. (Siehe Seite
3-1.)
1. Anzeigeleuchte des Wegfahrsperren- Systems “ ”
2. ABS-Warnleuchte “ ”
3. Öldruck- und Kühlflüssigkeitstemperatur- Warnleuchte “ ”
4. Hilfssystem-Warnleuchte “ ”
5. Leerlauf-Kontrollleuchte “ ”
6. Störungs-Kontrollleuchte “ ”
7. Blinker-Kontrollleuchte links “ ”
ABS
12
3 4
56
7
1. Blinker-Kontrollleuchte rechts Ž
2. Stabilitätskontroll-Anzeigeleuchte Ž
3. Fernlicht-Kontrollleuchte Ž
4. Tempomat-Kontrollleuchten Ž
5. Reserve-Warnleuchte Ž
12
3 4
5
UBAPG0G0.book Page 6 Monday, December 21, 2020 2:16 PM

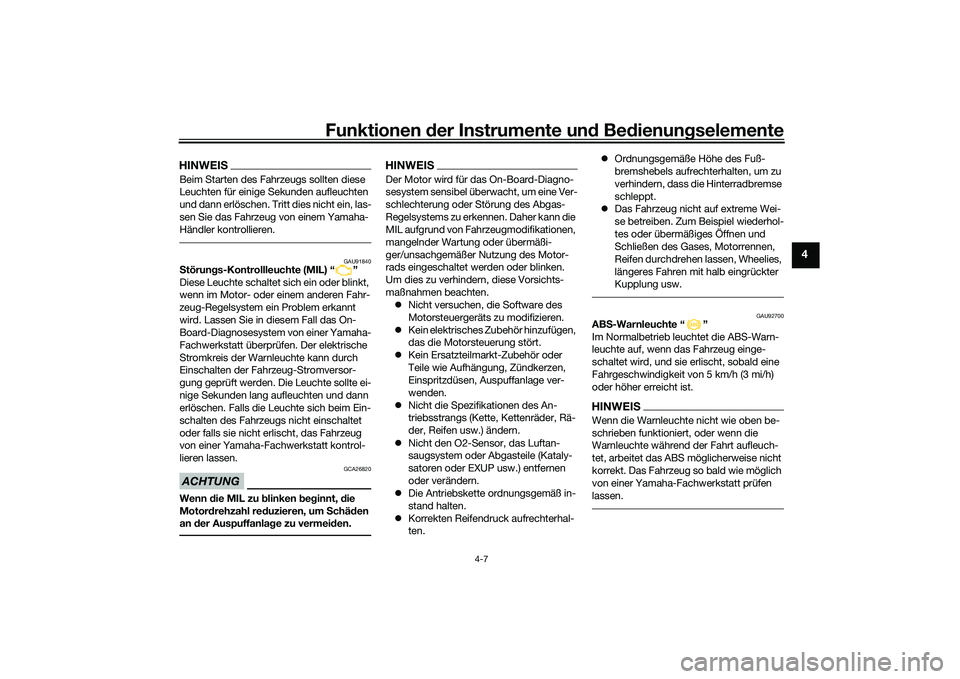

Funktionen der Instru mente un d Be dienun gselemente
4-7
4
HINWEISBeim Starten des Fahrzeugs sollten diese
Leuchten für einige Sekunden aufleuchten
und dann erlöschen. Tritt dies nicht ein, las-
sen Sie das Fahrzeug von einem Yamaha-
Händler kontrollieren.
GAU91840
S törun gs-Kontrollleuchte (MIL) “ ”
Diese Leuchte schaltet sich ein oder blinkt,
wenn im Motor- oder einem anderen Fahr-
zeug-Regelsystem ein Problem erkannt
wird. Lassen Sie in diesem Fall das On-
Board-Diagnosesystem von einer Yamaha-
Fachwerkstatt überprüfen. Der elektrische
Stromkreis der Warnleuchte kann durch
Einschalten der Fahrzeug-Stromversor-
gung geprüft werden. Die Leuchte sollte ei-
nige Sekunden lang aufleuchten und dann
erlöschen. Falls die Leuchte sich beim Ein-
schalten des Fahrzeugs nicht einschaltet
oder falls sie nicht erlischt, das Fahrzeug
von einer Yamaha-Fachwerkstatt kontrol-
lieren lassen.ACHTUNG
GCA26820
Wenn die MIL zu blinken beg innt, die
Motor drehzahl re duzieren, um Schäd en
an der Auspuffanla ge zu vermei den.
HINWEISDer Motor wird für das On-Board-Diagno-
sesystem sensibel überwacht, um eine Ver-
schlechterung oder Störung des Abgas-
Regelsystems zu erkennen. Daher kann die
MIL aufgrund von Fahrzeugmodifikationen,
mangelnder Wartung oder übermäßi-
ger/unsachgemäßer Nutzung des Motor-
rads eingeschaltet werden oder blinken.
Um dies zu verhindern, diese Vorsichts-
maßnahmen beachten.
 Nicht versuchen, die Software des
Motorsteuergeräts zu modifizieren.
 Kein elektrisches Zubehör hinzufügen,
das die Motorsteuerung stört.
 Kein Ersatzteilmarkt-Zubehör oder
Teile wie Aufhängung, Zündkerzen,
Einspritzdüsen, Auspuffanlage ver-
wenden.
 Nicht die Spezifikationen des An-
triebsstrangs (Kette, Kettenräder, Rä-
der, Reifen usw.) ändern.
 Nicht den O2-Sensor, das Luftan-
saugsystem oder Abgasteile (Kataly-
satoren oder EXUP usw.) entfernen
oder verändern.
 Die Antriebskette ordnungsgemäß in-
stand halten.
 Korrekten Reifendruck aufrechterhal-
ten. 
Ordnungsgemäße Höhe des Fuß-
bremshebels aufrechterhalten, um zu
verhindern, dass die Hinterradbremse
schleppt.
 Das Fahrzeug nicht auf extreme Wei-
se betreiben. Zum Beispiel wiederhol-
tes oder übermäßiges Öffnen und
Schließen des Gases, Motorrennen,
Reifen durchdrehen lassen, Wheelies,
längeres Fahren mit halb eingrückter
Kupplung usw.
GAU92700
ABS-Warnleuchte “ ”
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn das Fahrzeug einge-
schaltet wird, und sie erlischt, sobald eine
Fahrgeschwindigkeit von 5 km/h (3 mi/h)
oder höher erreicht ist.HINWEISWenn die Warnleuchte nicht wie oben be-
schrieben funktioniert, oder wenn die
Warnleuchte während der Fahrt aufleuch-
tet, arbeitet das ABS möglicherweise nicht
korrekt. Das Fahrzeug so bald wie möglich
von einer Yamaha-Fachwerkstatt prüfen
lassen.
UBAPG0G0.book Page 7 Monday, December 21, 2020 2:16 PM

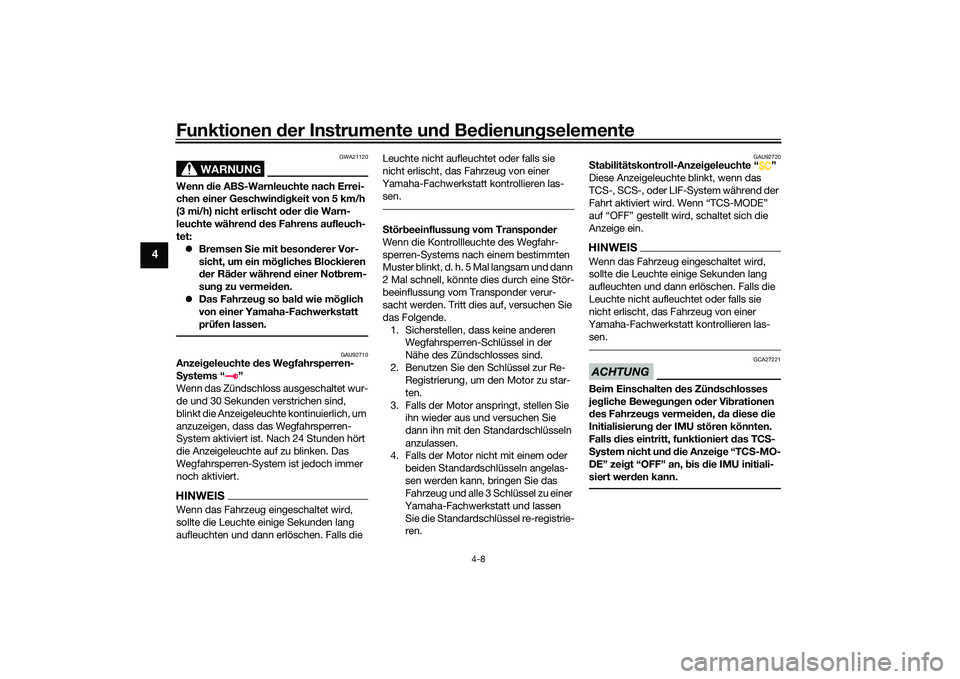

Funktionen der Instru mente un d Be dienun gselemente
4-8
4
WARNUNG
GWA21120
Wenn die AB S-Warnleuchte nach Errei-
chen einer Geschwin dig keit von 5 km/h
(3 mi/h) nicht erlischt o der die Warn-
leuchte währen d d es Fahrens aufleuch-
tet:
 Bremsen Sie mit b esonderer Vor-
sicht, um ein mö gliches Blockieren
d er Rä der währen d einer Not brem-
sun g zu vermei den.
 Das Fahrzeu g so b ald wie mö glich
von einer Yamaha-Fachwerkstatt
prüfen lassen.
GAU92710
Anzei geleuchte des We gfahrsperren-
S ystems “ ”
Wenn das Zündschloss ausgeschaltet wur-
de und 30 Sekunden verstrichen sind,
blinkt die Anzeigeleuchte kontinuierlich, um
anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.HINWEI SWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
S tör beeinflussun g vom Transpon der
Wenn die Kontrollleuchte des Wegfahr-
sperren-Systems nach einem bestimmten
Muster blinkt, d. h. 5 Mal langsam und dann
2 Mal schnell, könnte dies durch eine Stör-
beeinflussung vom Transponder verur-
sacht werden. Tritt dies auf, versuchen Sie
das Folgende. 1. Sicherstellen, dass keine anderen Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind.
2. Benutzen Sie den Schlüssel zur Re- Registrierung, um den Motor zu star-
ten.
3. Falls der Motor anspringt, stellen Sie ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
GAU92720
Sta bilitätskontroll-Anzeig eleuchte “ ”
Diese Anzeigeleuchte blinkt, wenn das
TCS-, SCS-, oder LIF-System während der
Fahrt aktiviert wird. Wenn “TCS-MODE”
auf “OFF” gestellt wird, schaltet sich die
Anzeige ein.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen.ACHTUNG
GCA27221
Beim Einschalten des Zün dschlosses
je gliche Beweg ungen o der Vi brationen
d es Fahrzeu gs vermei den, da diese die
Initialisierun g d er IMU stören könnten.
Falls dies eintritt, funktioniert das TC S-
S ystem nicht un d d ie Anzeig e “TCS-MO-
DE” zei gt “OFF” an, bis die IMU initiali-
siert wer den kann.
UBAPG0G0.book Page 8 Monday, December 21, 2020 2:16 PM

Funktionen der Instru mente un d Be dienun gselemente
4-9
4

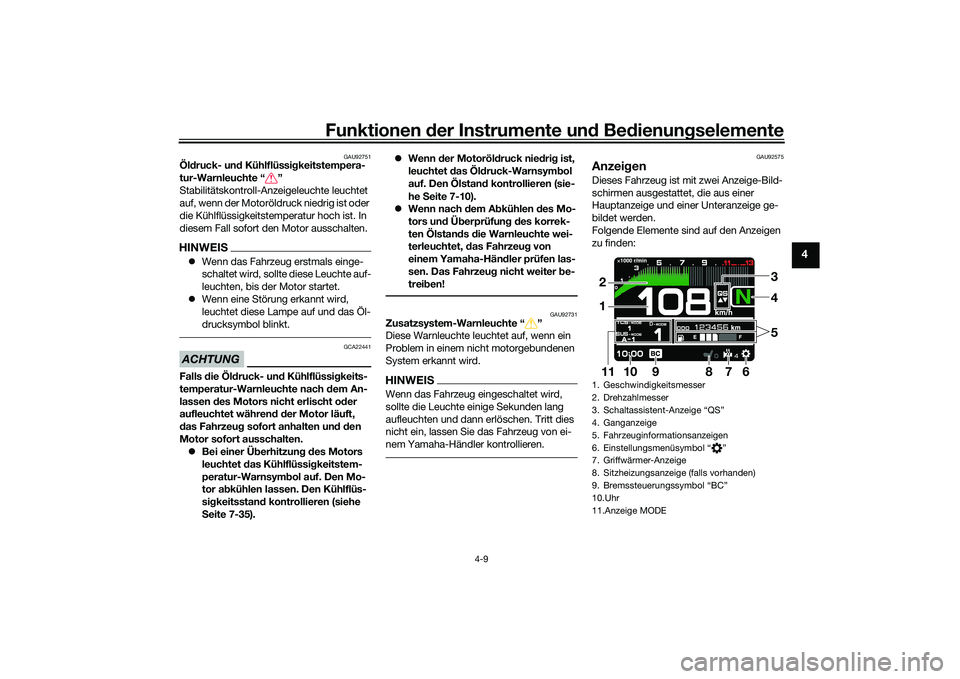

GAU92751
Öl druck- un d Kühlflüssi gkeitstempera-
tur-Warnleuchte “ ”
Stabilitätskontroll-Anzeigeleuchte leuchtet
auf, wenn der Motoröldruck niedrig ist oder
die Kühlflüssigkeitstemperatur hoch ist. In
diesem Fall sofort den Motor ausschalten.HINWEIS Wenn das Fahrzeug erstmals einge-
schaltet wird, sollte diese Leuchte auf-
leuchten, bis der Motor startet.
 Wenn eine Störung erkannt wird,
leuchtet diese Lampe auf und das Öl-
drucksymbol blinkt.ACHTUNG
GCA22441
Falls die Öl druck- un d Kühlflüssi gkeits-
temperatur-Warnleuchte nach d em An-
lassen des Motors nicht erlischt o der
aufleuchtet währen d d er Motor läuft,
d as Fahrzeu g sofort anhalten un d d en
Motor sofort ausschalten.  Bei einer Ü berhitzun g d es Motors
leuchtet das Kühlflüssi gkeitstem-
peratur-Warnsym bol auf. Den Mo-
tor a bkühlen lassen. Den Kühlflüs-
si gkeitsstan d kontrollieren (siehe
S eite 7-35). 
Wenn der Motoröl druck nie dri g ist,
leuchtet das Öl druck-Warnsym bol
auf. Den Ölstan d kontrollieren (sie-
he Seite 7-10).
 Wenn nach dem A bkühlen des Mo-
tors un d Ü berprüfun g d es korrek-
ten Ölstan ds die Warnleuchte wei-
t e
rl

euchtet, das Fahrzeu g von
einem Yamaha-Hän dler prüfen las-
sen. Das Fahrzeu g nicht weiter be-
trei ben!
GAU92731
Zusatzsystem-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn ein
Problem in einem nicht motorgebundenen
System erkannt wird.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Tritt dies
nicht ein, lassen Sie das Fahrzeug von ei-
nem Yamaha-Händler kontrollieren.
GAU92575
Anzei genDieses Fahrzeug ist mit zwei Anzeige-Bild-
schirmen ausgestattet, die aus einer
Hauptanzeige und einer Unteranzeige ge-
bildet werden.
Folgende Elemente sind auf den Anzeigen
zu finden:1. Geschwindigkeitsmesser
2. Drehzahlmesser
3. Schaltassistent-Anzeige “QS”
4. Ganganzeige
5. Fahrzeuginformationsanzeigen
6. Einstellungsmenüsymbol “ ”
7. Griffwärmer-Anzeige
8. Sitzheizungsanzeige (falls vorhanden)
9. Bremssteuerungssymbol “BC”
10.Uhr
11.Anzeige MODE
4
7
6
1011
12
9
35
8
UBAPG0G0.book Page 9 Monday, December 21, 2020 2:16 PM

Funktionen der Instru mente un d Be dienun gselemente
4-10
4

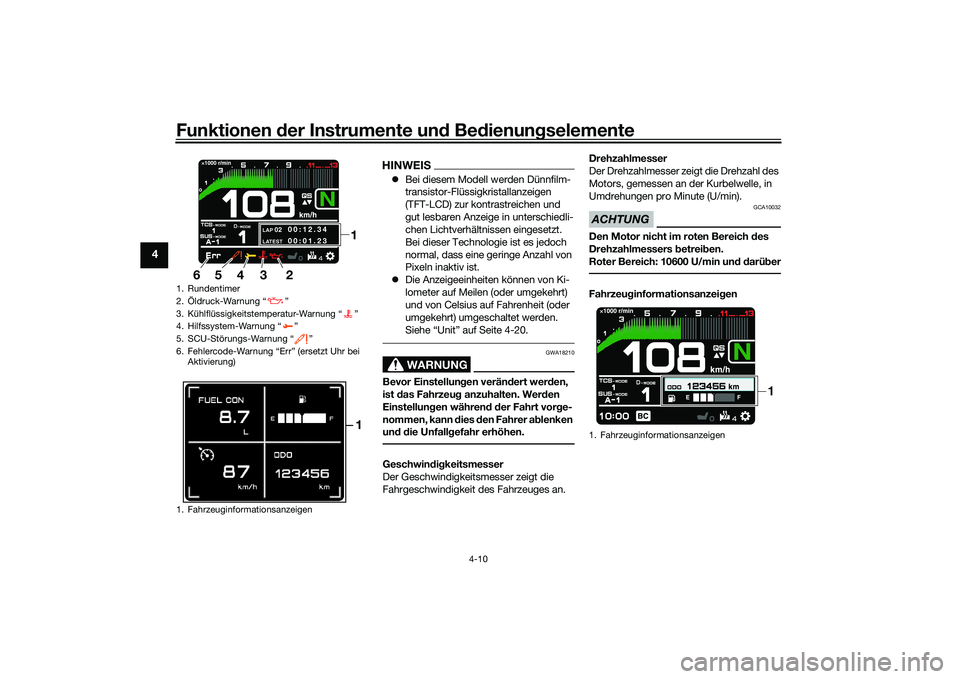

HINWEIS Bei diesem Modell werden Dünnfilm-
transistor-Flüssigkristallanzeigen
(TFT-LCD) zur kontrastreichen und
gut lesbaren Anzeige in unterschiedli-
chen Lichtverhältnissen eingesetzt.
Bei dieser Technologie ist es jedoch
normal, dass eine geringe Anzahl von
Pixeln inaktiv ist.
 Die Anzeigeeinheiten können von Ki-
lometer auf Meilen (oder umgekehrt)
und von Celsius auf Fahrenheit (oder
umgekehrt) umgeschaltet werden.
Siehe “Unit” auf Seite 4-20.
WARNUNG
GWA18210
Bevor Einstellun gen verän dert wer den,
ist das Fahrzeu g anzuhalten. Wer den
Einstellung en während d er Fahrt vor ge-
nommen, kann dies den Fahrer a blenken
un d d ie Unfall gefahr erhöhen.Geschwin dig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an. Drehzahlmesser
Der Drehzahlmesser zeigt die Drehzahl des
Motors, gemessen an der Kurbelwelle, in
Umdrehungen pro Minute (U/min).
ACHTUNG
GCA10032
Den Motor nicht im roten Bereich
des
Drehzahlmessers betrei ben.
Roter Bereich: 10600 U/min un d d arü berFahrzeu ginformationsanzei gen
1. Rundentimer
2. Öldruck-Warnung “ ”
3. Kühlflüssigkeitstemperatur-Warnung “ ”
4. Hilfssystem-Warnung “ ”
5. SCU-Störungs-Warnung “ ”
6. Fehlercode-Warnung “Err” (ersetzt Uhr bei
Aktivierung)
1. Fahrzeuginformationsanzeigen
LAP
02
LATEST
00:12.3 4
00:01.23
1
4 3
2
6
5
1
1. Fahrzeuginformationsanzeigen
1
UBAPG0G0.book Page 10 Monday, December 21, 2020 2:16 PM
