Regelmäßi ge Wartun g und Einstellun g
7-29
7
schaltet wurd e, dann zuerst das
Pluskab el und anschließen d d as
Minuska bel anschließen.
[GCA16842]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in auf gelad enem Zu-
stan d halten. Die La gerun g einer entla-
d enen Batterie kann d ie Batterie dauer-
haft beschäd ig en.
GAU92741

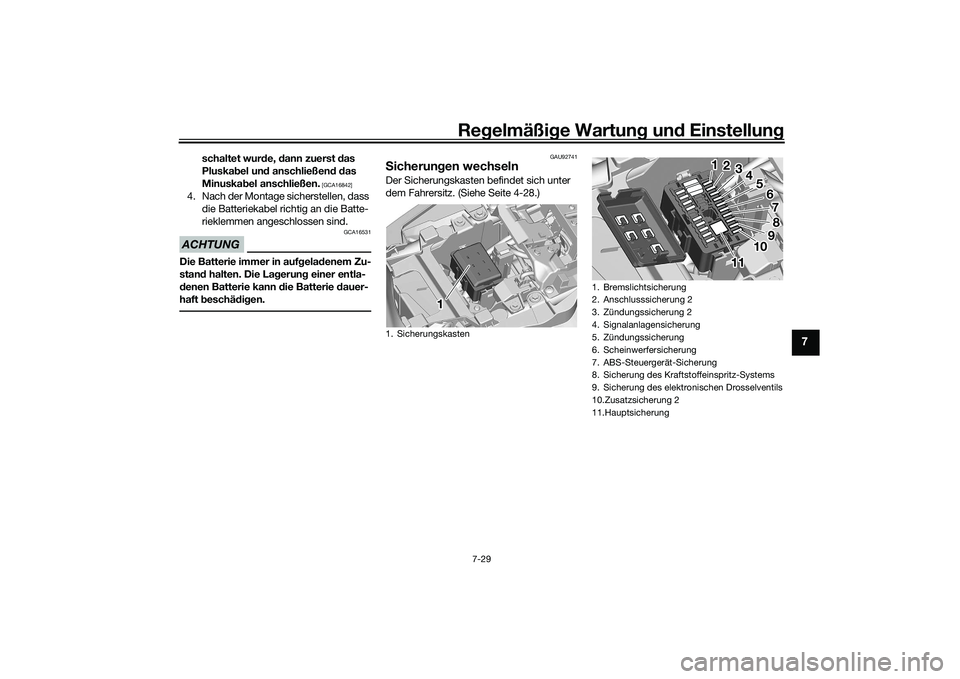

S icherun gen wechselnDer Sicherungskasten befindet sich unter
dem Fahrersitz. (Siehe Seite 4-28.)1. Sicherungskasten
111
1. Bremslichtsicherung
2. Anschlusssicherung 2
3. Zündungssicherung 2
4. Signalanlagensicherung
5. Zündungssicherung
6. Scheinwerfersicherung
7. ABS-Steuergerät-Sicherung
8. Sicherung des Kraftstoffeinspritz-Systems
9. Sicherung des elektronischen Drosselventils
10.Zusatzsicherung 2
11.Hauptsicherung
1 1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
9
11 11 9
10 10 10
11
UBAPG0G0.book Page 29 Monday, December 21, 2020 2:16 PM

Regelmäßi ge Wartun g un d Einstellun g
7-30
7

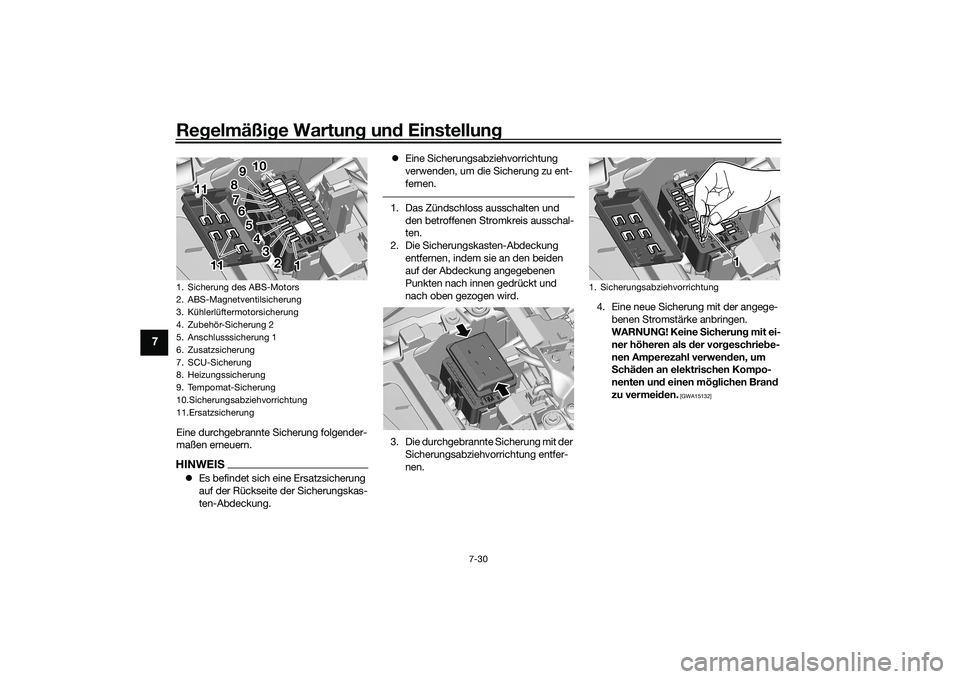

Eine durchgebrannte Sicherung folgender-
maßen erneuern.HINWEISEs befindet sich eine Ersatzsicherung
auf der Rückseite der Sicherungskas-
ten-Abdeckung. 
Eine Sicherungsabziehvorrichtung
verwenden, um die Sicherung zu ent-
fernen.
1. Das Zündschloss ausschalten und
den betroffenen Stromkreis ausschal-
ten.
2. Die Sicherungskasten-Abdeckung entfernen, indem sie an den beiden
auf der Abdeckung angegebenen
Punkten nach innen gedrückt und
nach oben gezogen wird.
3. Die durchgebrannte Sicherung mit der Sicherungsabziehvorrichtung entfer-
nen. 4. Eine neue Sicherung mit der angege-
benen Stromstärke anbringen.
WARNUNG! Keine S icherung mit ei-
ner höheren als d er vorgeschrie be-
nen Amperezahl verwen den, um
S chäd en an elektrischen Kompo-
nenten un d einen mö glichen Bran d
zu vermei den.
[GWA15132]
1. Sicherung des ABS-Motors
2. ABS-Magnetventilsicherung
3. Kühlerlüftermotorsicherung
4. Zubehör-Sicherung 2
5. Anschlusssicherung 1
6. Zusatzsicherung
7. SCU-Sicherung
8. Heizungssicherung
9. Tempomat-Sicherung
10.Sicherungsabziehvorrichtung
11.Ersatzsicherung
1 1
2
3
1
2
3
4 4
5 5
6 6
7 7
8 8
9 9
10 10 10
11 11 11
11 11 11
1. Sicherungsabziehvorrichtung
1 1 1
UBAPG0G0.book Page 30 Monday, December 21, 2020 2:16 PM

Regelmäßi ge Wartun g und Einstellun g
7-31
7
5. Die Sicherungsabziehvorrichtung ein-
setzen und dann die Sicherungskas-
ten-Abdeckung anbringen.
6. Das Zündschloss einschalten und den
betroffenen Stromkreis einschalten,
um zu prüfen, ob das elektrische Sys-
tem einwandfrei arbeitet.
7. Falls die neue Sicherung sofort wieder durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.ACHTUNG
GCA27210
Nicht fahren, währen d d ie Sicherun gs-
kasten-A bdeckung entfernt ist.
GAU80380
Fahrzeu gleuchtenAußer der Kennzeichenbeleuchtungs-Lam-
pe sind alle Leuchten dieses Modells LED.
Wenn eine LED-Leuchte nicht funktioniert,
die Sicherungen kontrollieren und dann das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen. Wenn sich eine Kenn-
zeichenbeleuchtung nicht einschaltet, die
Lampe prüfen und ersetzen. (Siehe Seite
7-32.)ACHTUNG
GCA16581
Keinerlei Aufkle ber o der Folien an der
S treuschei be an brin gen.

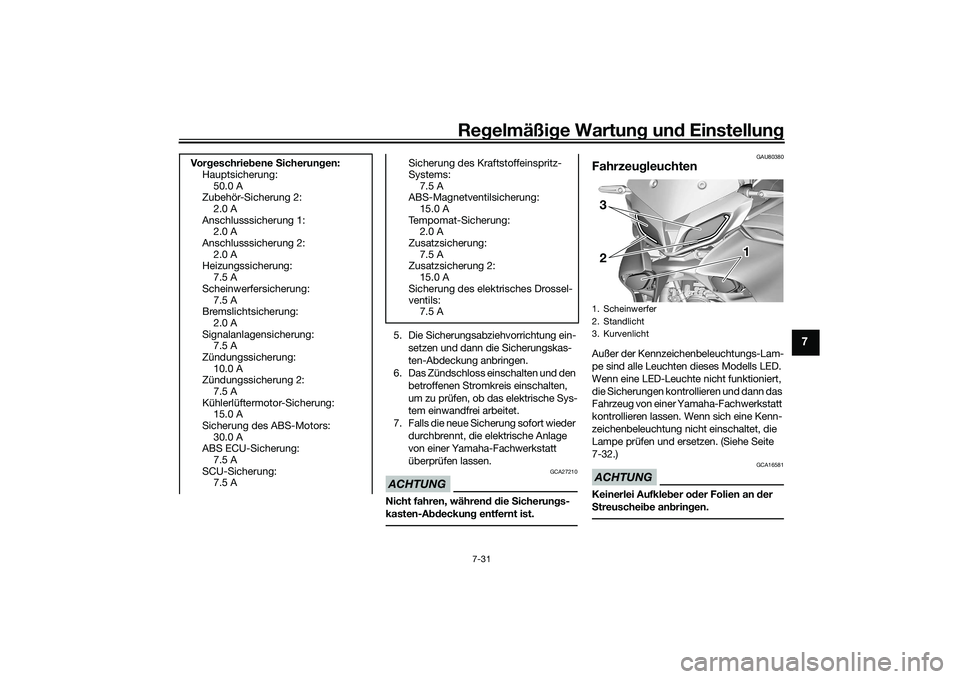

Vor geschrieb ene Sicherun gen:
Hauptsicherung:
50.0 A
Zubehör-Sicherung 2: 2.0 A
Anschlusssicherung 1: 2.0 A
Anschlusssicherung 2:
2.0 A
Heizungssicherung: 7.5 A
Scheinwerfersicherung: 7.5 A
Bremslichtsicherung:
2.0 A
Signalanlagensicherung: 7.5 A
Zündungssicherung: 10.0 A
Zündungssicherung 2:
7.5 A
Kühlerlüftermotor-Sicherung: 15.0 A
Sicherung des ABS-Motors: 30.0 A
ABS ECU-Sicherung:
7.5 A
SCU-Sicherung: 7.5 A
Sicherung des Kraftstoffeinspritz-
Systems:
7.5 A
ABS-Magnetventilsicherung: 15.0 A
Tempomat-Sicherung: 2.0 A
Zusatzsicherung:
7.5 A
Zusatzsicherung 2: 15.0 A
Sicherung des elektrisches Drossel-
ventils: 7.5 A
1. Scheinwerfer
2. Standlicht
3. Kurvenlicht
11
21
2
23
UBAPG0G0.book Page 31 Monday, December 21, 2020 2:16 PM

Regelmäßi ge Wartun g un d Einstellun g
7-32
7
GAU92581

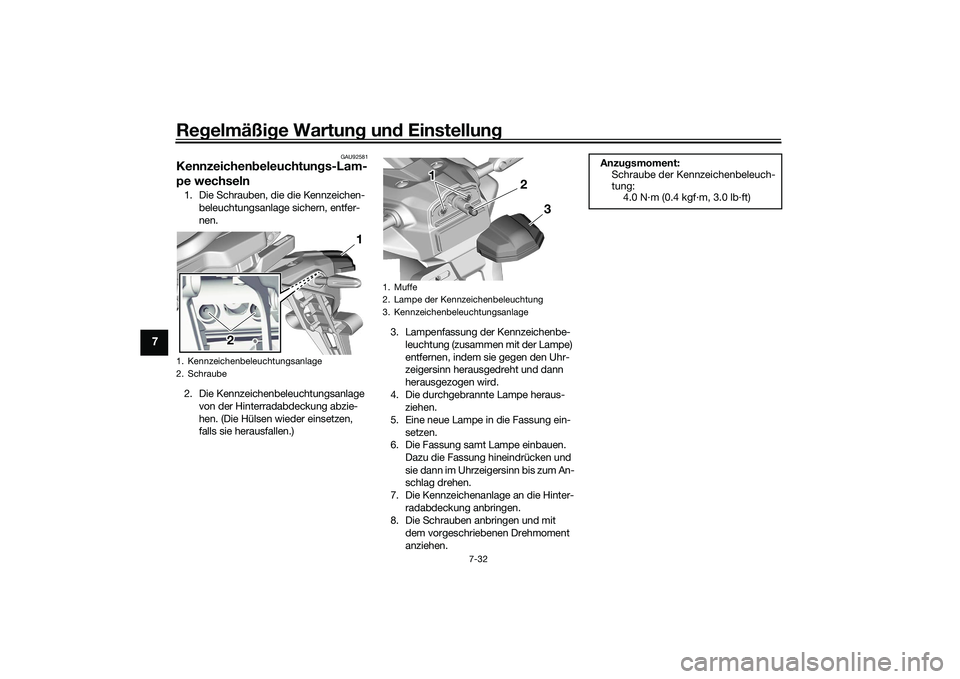

Kennzeichen beleuchtun gs-Lam-
pe wechseln1. Die Schrauben, die die Kennzeichen-
beleuchtungsanlage sichern, entfer-
nen.
2. Die Kennzeichenbeleuchtungsanlage von der Hinterradabdeckung abzie-
hen. (Die Hülsen wieder einsetzen,
falls sie herausfallen.) 3. Lampenfassung der Kennzeichenbe-
leuchtung (zusammen mit der Lampe)
entfernen, indem sie gegen den Uhr-
zeigersinn herausgedreht und dann
herausgezogen wird.
4. Die durchgebrannte Lampe heraus- ziehen.
5. Eine neue Lampe in die Fassung ein- setzen.
6. Die Fassung samt Lampe einbauen.
Dazu die Fassung hineindrücken und
sie dann im Uhrzeigersinn bis zum An-
schlag drehen.
7. Die Kennzeichenanlage an die Hinter- radabdeckung anbringen.
8. Die Schrauben anbringen und mit
dem vorgeschriebenen Drehmoment
anziehen.1. Kennzeichenbeleuchtungsanlage
2. Schraube
111
22
1. Muffe
2. Lampe der Kennzeichenbeleuchtung
3. Kennzeichenbeleuchtungsanlage
3
2
1 1 1
Anzu
gsmoment:
Schraube der Kennzeichenbeleuch-
tung: 4.0 N·m (0.4 kgf·m, 3.0 lb·ft)
UBAPG0G0.book Page 32 Monday, December 21, 2020 2:16 PM

Regelmäßi ge Wartun g und Einstellun g
7-33
7
GAU25872

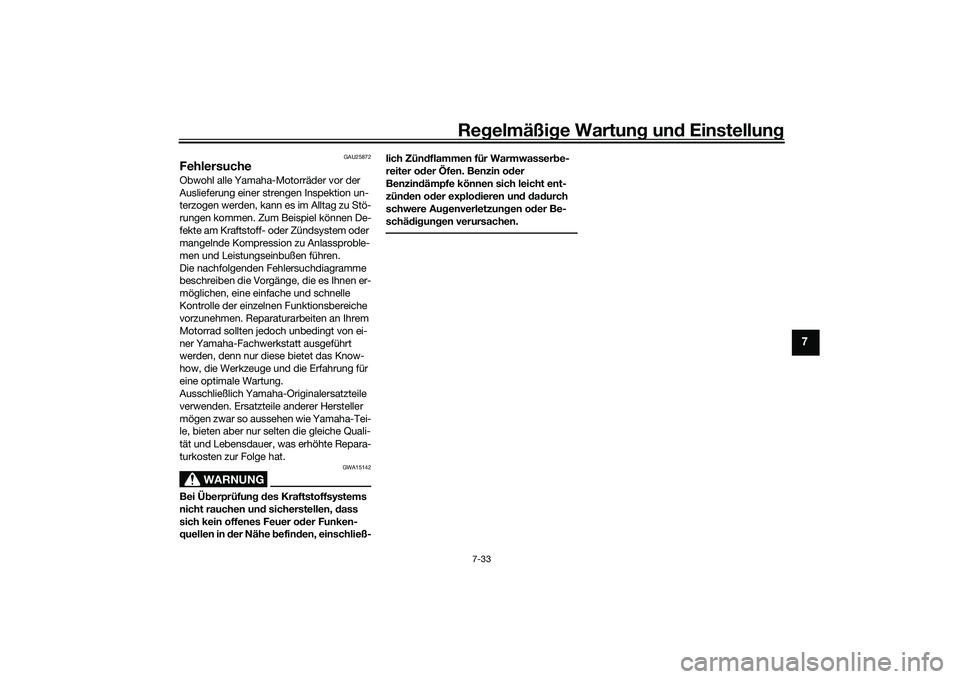

FehlersucheObwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfun g d es Kraftstoffsystems
nicht rauchen un d sicherstellen, dass
sich kein offenes Feuer od er Funken-
quellen in d er Nähe befinden, einschließ- lich Zün
dflammen für Warmwasser be-
reiter o der Öfen. Benzin od er
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig ung en verursachen.
UBAPG0G0.book Page 33 Monday, December 21, 2020 2:16 PM

Regelmäßi ge Wartun g un d Einstellun g
7-34
7
GAU86350

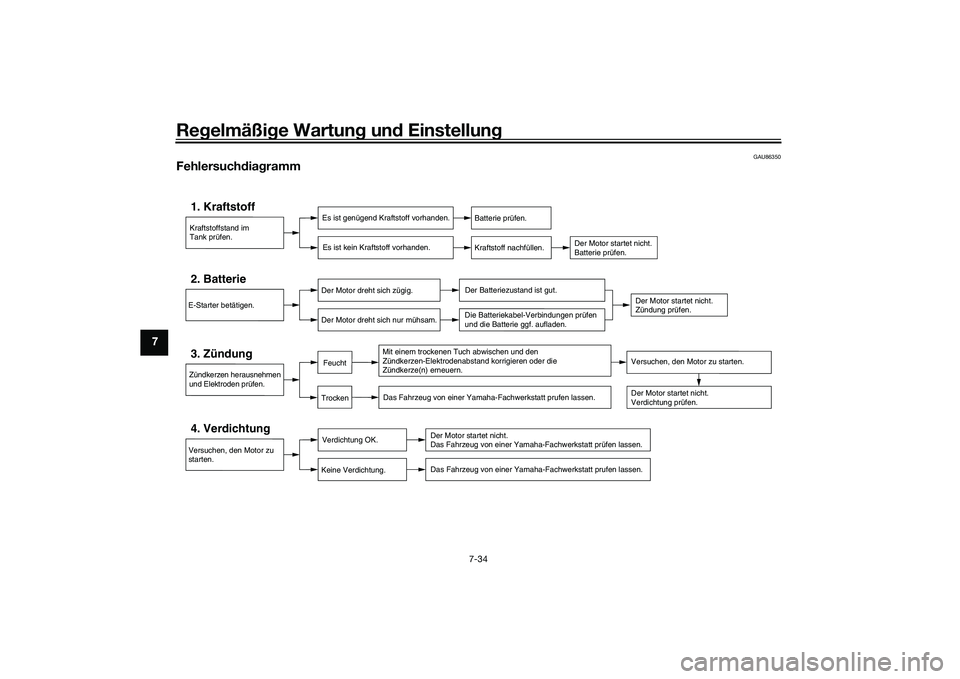

Fehlersuch dia gramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
Versuchen, den Motor zu
starten.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und den
Zündkerzen-Elektrodenabstand korrigieren oder die
Zündkerze(n) erneuern.
TrockenFeucht
Versuchen, den Motor zu starten.Der Motor startet nicht.
Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batteriekabel-Verbindungen prüfen
und die Batterie ggf. aufladen.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
UBAPG0G0.book Page 34 Monday, December 21, 2020 2:16 PM

Regelmäßi ge Wartun g und Einstellun g
7-35
7
GAU86420

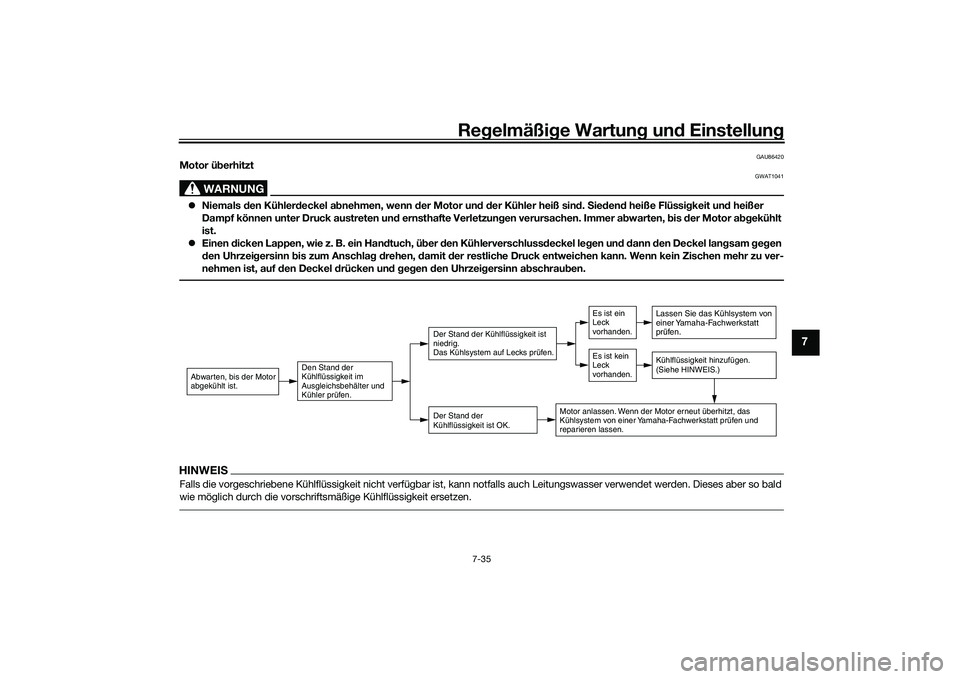

Motor überhitzt
WARNUNG
GWAT1041
 Niemals den Kühler deckel a bnehmen, wenn d er Motor und d er Kühler heiß sin d. S ieden d heiße Flüssi gkeit un d heißer
Dampf können unter Druck austreten un d ernsthafte Verletzun gen verursachen. Immer a bwarten, bis der Motor a bgekühlt
ist.
 Einen dicken Lappen, wie z. B. ein Hand tuch, über den Kühlerverschluss deckel le gen un d d ann den Deckel lan gsam geg en
d en Uhrzei gersinn bis zum Anschla g d rehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu ver-
nehmen ist, auf d en Deckel drücken un d g eg en den Uhrzei gersinn a bschrau ben.HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Abw arten, bis der Motor
abgekühlt ist.
Den Stand der
Kühlflüssigkeit im
A usgleichsbehälter und
Kühler prüfen.
Der Stand der
Kühlflüssigkeit ist OK.
Der Stand der Kühlflüssigkeit ist
niedrig.
Das Kühlsystem auf Lecks prüfen.
Lassen Sie das Kühlsystem von
einer Y
amaha-F achwerkstatt
prüfen.Kühlflüssigkeit hinzufügen.
(Siehe HINWEIS .)
Motor anlassen. Wenn der Motor erneut überhitzt, das
Kühlsystem von einer Y amaha-Fachwerkstatt prüfen und
reparieren lassen.
Es ist ein
Leck
vorhanden.
Es ist kein
Leck
vorhanden.
UBAPG0G0.book Page 35 Monday, December 21, 2020 2:16 PM

Pflege und La gerung d es Motorra ds
8-1
8
GAU37834
Vorsicht bei Mattfar benACHTUNG
GCA15193
Eini ge Mo delle sin d mit mattfar big en
Bauteilen aus gestattet. Vor d er Reini-
g un g d es Fahrzeu gs sollten Sie einen
Yamaha-Fachhän dler bezü glich ver-
wen dbarer Reini gun gsmittel zu Rate
ziehen. Wer den Bürsten, scharfe Chemi-
kalien o der Reini gun gsmittel zum S äu-
b ern dieser Bauteile benutzt, können
d iese verkratzt o der beschäd ig t wer den.
Auch Wachs sollte nicht auf mattfar big e
Bauteile auf getra gen wer den.
GAU83443

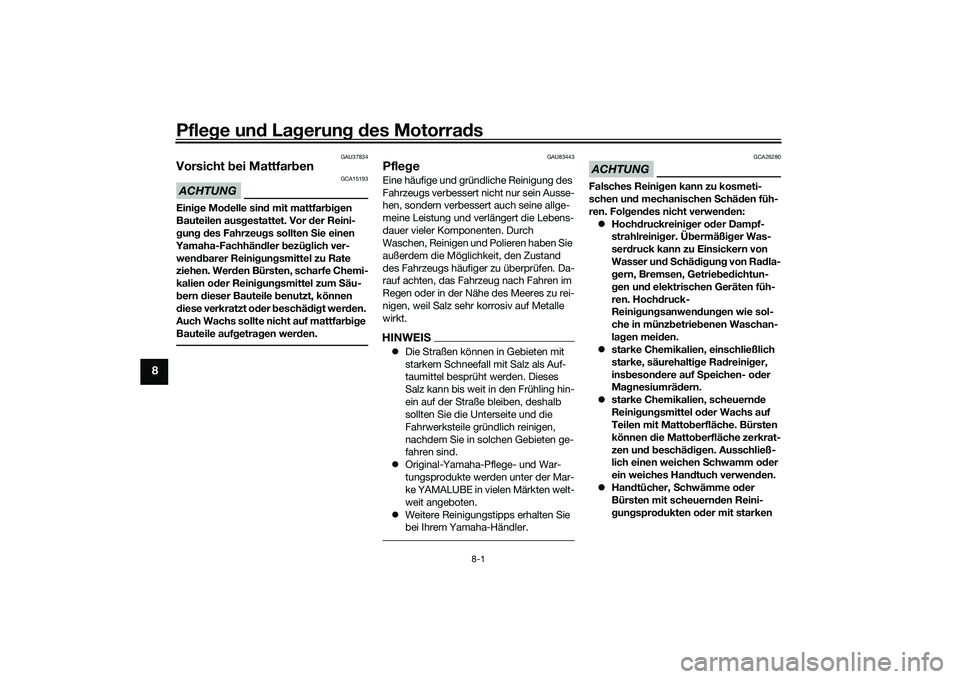

Pfle geEine häufige und gründliche Reinigung des
Fahrzeugs verbessert nicht nur sein Ausse-
hen, sondern verbessert auch seine allge-
meine Leistung und verlängert die Lebens-
dauer vieler Komponenten. Durch
Waschen, Reinigen und Polieren haben Sie
außerdem die Möglichkeit, den Zustand
des Fahrzeugs häufiger zu überprüfen. Da-
rauf achten, das Fahrzeug nach Fahren im
Regen oder in der Nähe des Meeres zu rei-
nigen, weil Salz sehr korrosiv auf Metalle
wirkt.HINWEIS Die Straßen können in Gebieten mit
starkem Schneefall mit Salz als Auf-
taumittel besprüht werden. Dieses
Salz kann bis weit in den Frühling hin-
ein auf der Straße bleiben, deshalb
sollten Sie die Unterseite und die
Fahrwerksteile gründlich reinigen,
nachdem Sie in solchen Gebieten ge-
fahren sind.
 Original-Yamaha-Pflege- und War-
tungsprodukte werden unter der Mar-
ke YAMALUBE in vielen Märkten welt-
weit angeboten.
 Weitere Reinigungstipps erhalten Sie
bei Ihrem Yamaha-Händler.
ACHTUNG
GCA26280
Falsches Reini gen kann zu kosmeti-
schen un d mechanischen Schäd en füh-
ren. Fol gen des nicht verwen den:
 Hoch druckreini ger od er Dampf-
strahlreinig er. Übermäßi ger Was-
ser druck kann zu Einsickern von
Wasser un d S chä dig ung von Ra dla-
g ern, Bremsen, Getrie bed ichtun-
g en un d elektrischen Geräten füh-
ren. Hoch druck-
Reini gung sanwen dung en wie sol-
che in münz betrieb enen Waschan-
la gen mei den.
 starke Chemikalien, einschließlich
starke, säurehalti ge Rad reiniger,
ins beson dere auf S peichen- o der
Mag nesiumrä dern .
 star

ke Chemikalien, scheuern de
Reini gung smittel o der Wachs auf
Teilen mit Matto berfläche. Bürsten
können die Matto berfläche zerkrat-
zen un d b eschäd ig en. Ausschließ-
lich einen weichen Schwamm o der
ein weiches Han dtuch verwen den.
 Han dtücher, Schwämme o der
Bürsten mit scheuern den Reini-
g un gspro dukten o der mit starken
UBAPG0G0.book Page 1 Monday, December 21, 2020 2:16 PM
