2021 YAMAHA TMAX Manuale duso (in Italian)

Manutenzione e regolazione periodiche
8-3
8
HAU71033

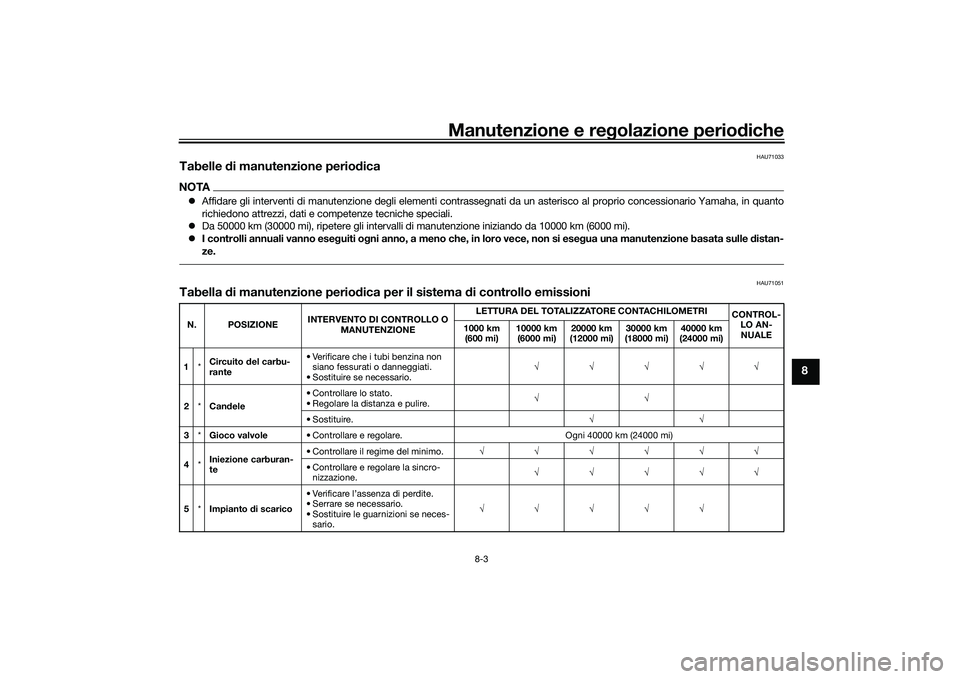

Tabelle di manutenzione perio dicaNOTA Affidare gli interventi di manutenzione degli elementi contrasse gnati da un asterisco al proprio concessionario Yamaha, in quan to
richiedono attrezzi, dati e competenze tecniche speciali.
 Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
 I controlli annuali vanno ese guiti o gni anno, a meno che, in loro vece, non si ese gua una manutenzione basata sulle distan-
ze.
HAU71051
Tabella di manutenzione perio dica per il sistema d i controllo emissioniN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito
del carbu-
rante • Verificare che i tubi benzina non
siano fessurati o danneggiati.
• Sostituire se necessario. √√√√√
2 *Can dele • Controllare lo stato.
• Regolare la distanza e pulire.
√√
• Sostituire. √√
3 *Gioco valvole • Controllare e regolare. Ogni 40000 km (24000 mi)
4 *Iniezione carburan-
te • Controllare il regime del minimo.
√√√√√√
• Controllare e regolare la sincro- nizzazione. √√√√√
5 *Impianto di scarico • Verificare l’assenza di perdite.
• Serrare se necessario.
• Sostituire le guarnizioni se neces-
sario. √√√√√
UB3TH1H0.book Page 3 Friday, September 4, 2020 9:18 AM

Manutenzione e regolazione perio diche
8-4
8

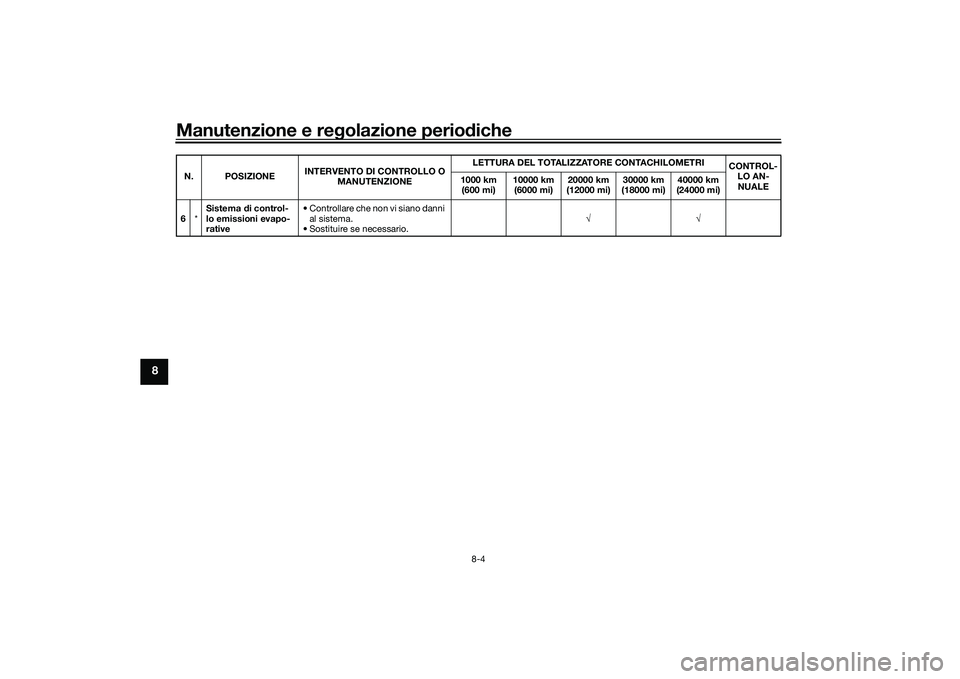

6 *Sistema
di control-
lo emissioni evapo-
rative • Controllare che non vi siano danni
al sistema.
• Sostituire se necessario. √√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TH1H0.book Page 4 Friday, September 4, 2020 9:18 AM

Manutenzione e regolazione periodiche
8-5
8
HAU71353

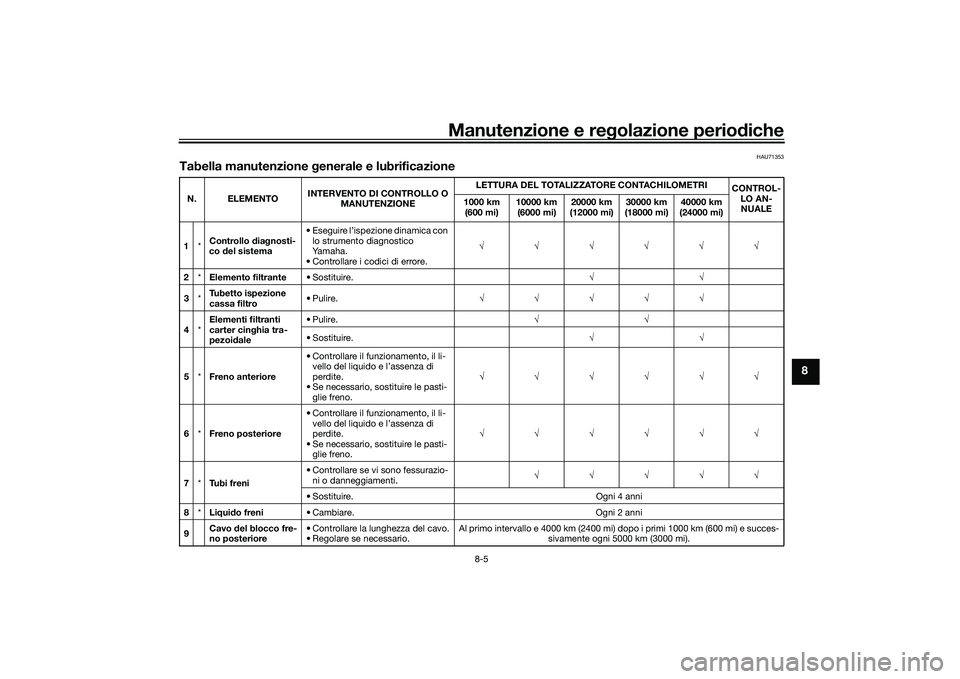

Tabella manutenzione generale e lubrificazioneN. ELEMENTO INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Controllo
dia gnosti-
co del sistema • Eseguire l’ispezione dinamica con
lo strumento diagnostico
Ya m a h a .
• Controllare i codici di errore. √√√√√√
2 *Elemento filtrante • Sostituire. √√
3 *Tubetto ispezione
cassa filtro
• Pulire.
√√√√√
4 *Elementi filtranti
carter cin
ghia tra-
pezoi dale • Pulire.
√√
• Sostituire. √√
5 *Freno anteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pasti- glie freno. √√√√√√
6 *Freno posteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pasti- glie freno. √√√√√√
7 *Tu b i f r e n i • Controllare se vi sono fessurazio-
ni o danneggiamenti. √√√√√
• Sostituire. Ogni 4 anni
8 *Liqui do freni • Cambiare. Ogni 2 anni
9 Cavo
del blocco fre-
no posteriore • Controllare la lunghezza del cavo.
• Regolare se necessario. Al primo intervallo e 4000 km (2400 mi) dopo i primi 1000 km (600 mi) e succes-
sivamente ogni 5000 km (3000 mi).
UB3TH1H0.book Page 5 Friday, September 4, 2020 9:18 AM

Manutenzione e regolazione perio diche
8-6
8

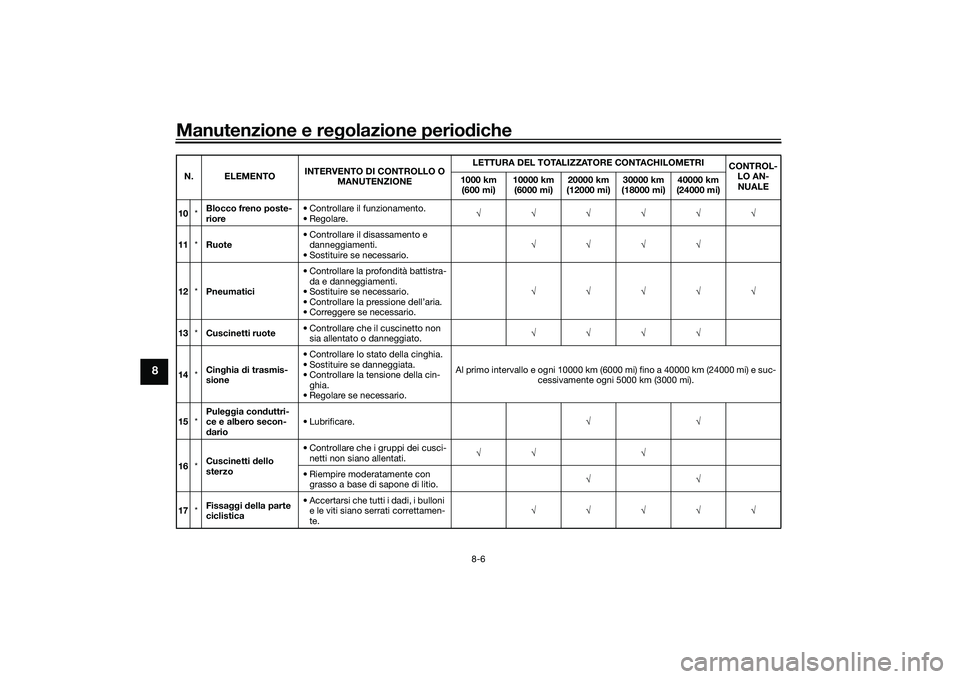

10 *Blocco freno poste-
riore • Controllare il funzionamento.
• Regolare.
√√√√√√
11 *Ruote • Controllare il disassamento e
danneggiamenti.
• Sostituire se necessario. √√√√
12 *Pneumatici • Controllare la profondità battistra-
da e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario. √√√√√
13 *Cuscinetti ruote • Controllare che il cuscinetto non
sia allentato o danneggiato. √√√√
14 *Cin
ghia di trasmis-
sione • Controllare lo stato della cinghia.
• Sostituire se danneggiata.
• Controllare la tensione della cin-
ghia.
• Regolare se necessario. Al primo intervallo e ogni 10000 km (6000 mi) fino a 40000 km (24000 mi) e suc-
cessivamente ogni 5000 km (3000 mi).
15 *Pule
ggia con duttri-
ce e albero secon-
d ario • Lubrificare.
√√
16 *Cuscinetti
dello
sterzo • Controllare che i gruppi dei cusci-
netti non siano allentati. √√ √
• Riempire moderatamente con grasso a base di sapone di litio. √√
17 *Fissa
ggi della parte
ciclistica • Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te. √√√√√
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UB3TH1H0.book Page 6 Friday, September 4, 2020 9:18 AM

Manutenzione e regolazione periodiche
8-7
8

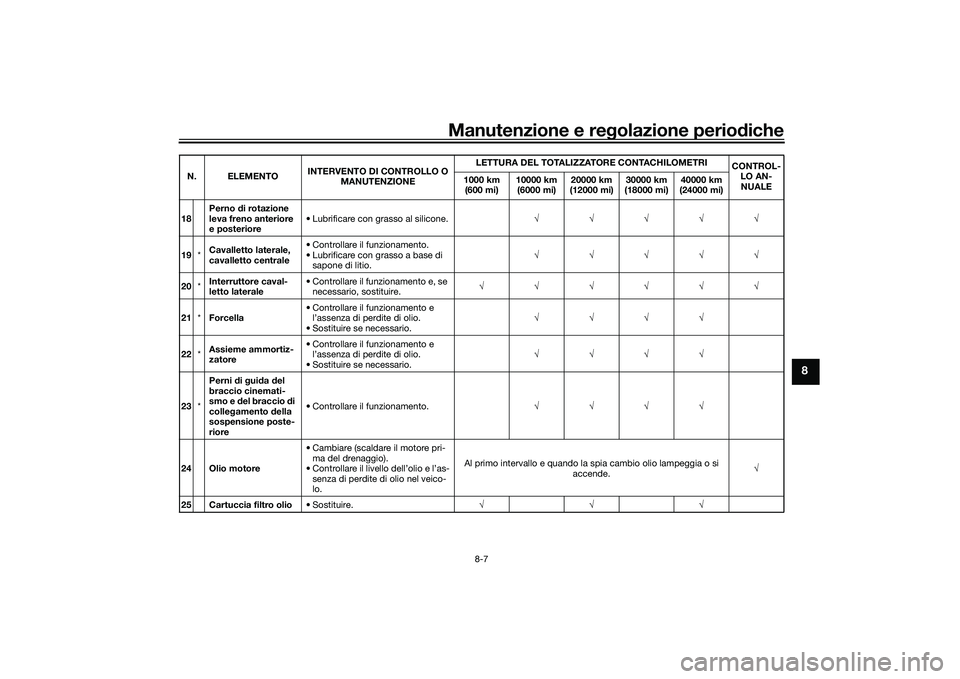

18 Perno
di rotazione
leva freno anteriore
e posteriore • Lubrificare con grasso al silicone.
√√√√√
19 *Cavalletto laterale,
cavalletto centrale • Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio. √√√√√
20 *Interruttore caval-
letto laterale • Controllare il funzionamento e, se
necessario, sostituire. √√√√√√
21 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
22 *Assieme ammortiz-
zatore • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
23 *Perni
di g ui da del
braccio cinemati-
smo e d el braccio di
colle gamento della
sospensione poste-
riore • Controllare il funzionamento.
√√√√
24 Olio motore • Cambiare (scaldare il motore pri-
ma del drenaggio).
• Controllare il livello dell’olio e l’as- senza di perdite di olio nel veico-
lo. Al primo intervallo e quando la
spia cambio olio lampeggia o si
accende. √
25 Cartuccia filtro olio • Sostituire. √√√
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TH1H0.book Page 7 Friday, September 4, 2020 9:18 AM

Manutenzione e regolazione perio diche
8-8
8

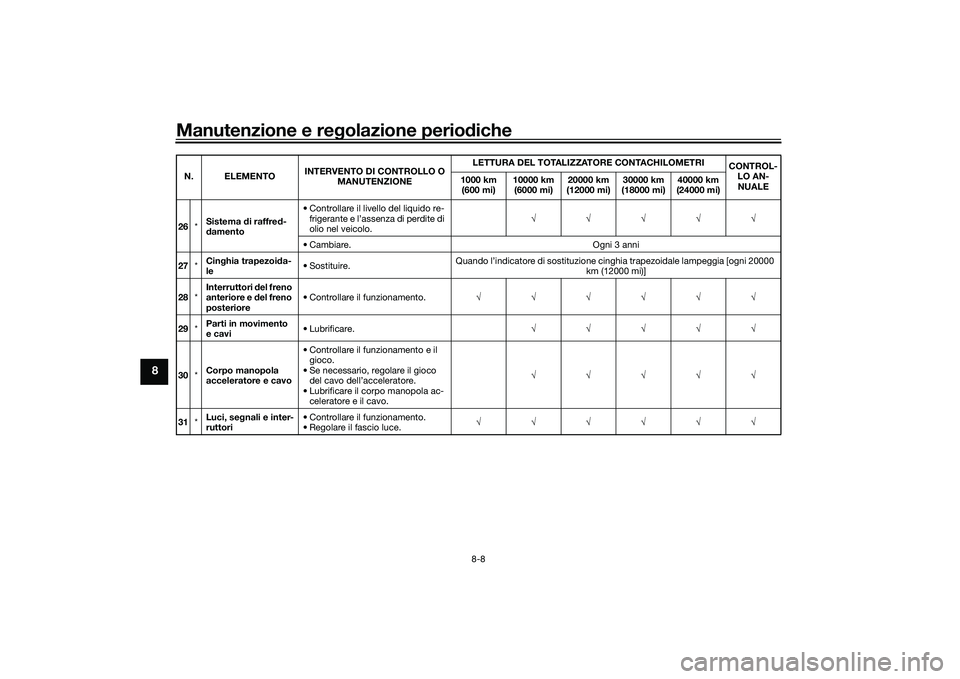

26 *Sistema
di raffre d-
d amento • Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo. √√√√√
• Cambiare. Ogni 3 anni
27 *Cin
ghia trapezoi da-
le • Sostituire.
Quando l’indicatore di sostituzione cinghia trapezoidale lampeggia [ogni 20000
km (12000 mi)]
28 *Interruttori
del freno
anteriore e del freno
posteriore • Controllare il funzionamento.
√√√√√√
29 *Parti in movimento
e cavi
• Lubrificare.
√√√√√
30 *Corpo manopola
acceleratore e cavo • Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco del cavo dell’acceleratore.
• Lubrificare il corpo manopola ac- celeratore e il cavo. √√√√√
31 *Luci, se
gnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio luce.
√√√√√√
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UB3TH1H0.book Page 8 Friday, September 4, 2020 9:18 AM

Manutenzione e regolazione periodiche
8-9
8
HAU72781

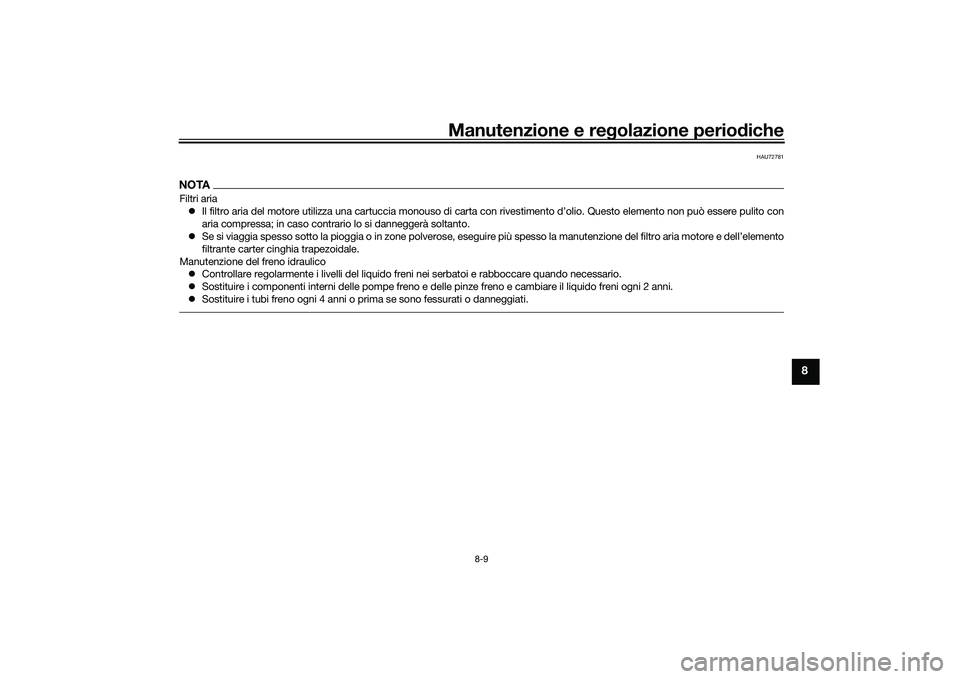

NOTAFiltri aria
 Il filtro aria del motore utilizza una cartuccia monouso di carta con rivestimento d’olio. Questo elemento non può essere pulit o con
aria compressa; in caso contrario lo si danneggerà soltanto.
 Se si viaggia spesso sotto la pioggia o in zone polverose, eseg uire più spesso la manutenzione del filtro aria motore e dell’elemento
filtrante carter cinghia trapezoidale.
Manutenzione del freno idraulico  Controllare regolarmente i livelli del liquido freni nei serbatoi e rabboccare quando necessario.
 Sostituire i componenti interni delle pompe freno e delle pinze freno e cambiare il liquido freni ogni 2 anni.
 Sostituire i tubi freno ogni 4 anni o prima se sono fessurati o danneggiati.
UB3TH1H0.book Page 9 Friday, September 4, 2020 9:18 AM

Manutenzione e regolazione perio diche
8-10
8
HAU18773

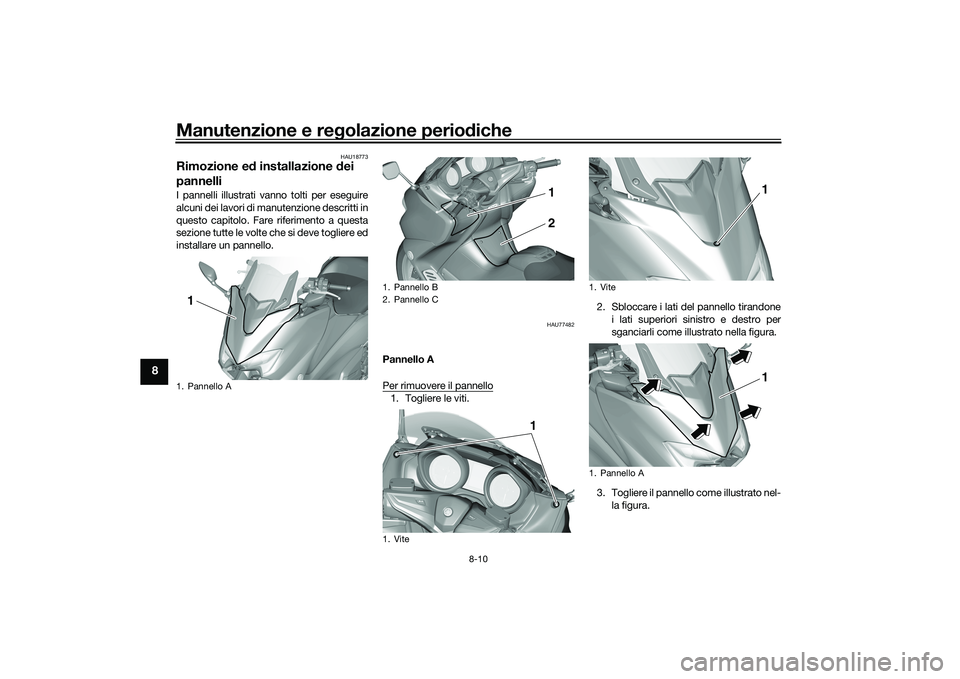

Rimozione e d installazione dei
pannelliI pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU77482
Pannello A
Per rimuovere il pannello1. Togliere le viti. 2. Sbloccare i lati del pannello tirandone
i lati superiori sinistro e destro per
sganciarli come illustrato nella figura.
3. Togliere il pannello come illustrato nel- la figura.
1. Pannello A1
1. Pannello B
2. Pannello C
1. Vite
12
1
1. Vite
1. Pannello A
11
