2021 YAMAHA NMAX 155 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
6-16
6
terechtkomt, was deze dan af met water
en zeep. Als u b enzine op uw kle din g
morst, trek dan an dere kle din g aan.
DAU86072
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van 90 of hoger. Als de
motor gaat kloppen (pingelen), gebruik dan
benzine van een ander merk of met een ho-
ger octaangetal.
OPMERKING Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
 Controleer of het vulpistool van de
brandstofpomp dezelfde markering
heeft.Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.LET OP
DCA11401
Gebruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.
DAU86150
Tankoverloopslan gDe overloopslang voert overtollige brand-
stof af en leidt deze veilig weg van de ma-
chine.
Voordat u de machine gaat gebruiken:
 Controleer de aansluiting en ligging
van de overloopslang van de brand-
stoftank.
 Controleer de overloopslang van de
brandstoftank op scheuren of bescha-
diging en vervang deze indien nodig.
 Controleer of de overloopslang van de
brandstoftank niet verstopt is en reinig
deze indien nodig.
Aan
bevolen bran dstof:
Loodvrije benzine (E10 acceptabel)
Octaan getal (RON):
90
Inhou d b ran dstoftank:
7.1 L (1.9 US gal, 1.6 Imp.gal)
Bran dstofreserve:
1.7 L (0.45 US gal, 0.37 Imp.gal)
E5
E10
1. Overloopslang brandstoftank
1
UBBDD0D0.book Page 16 Monday, June 14, 2021 1:17 PM

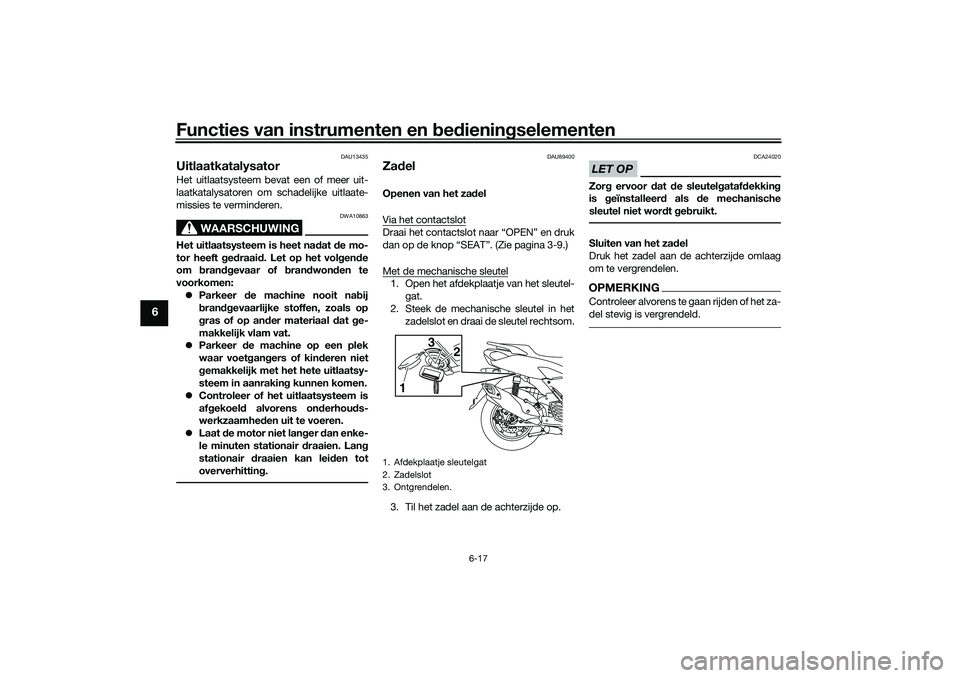

Functies van instrumenten en bed ienin gselementen
6-17
6
DAU13435
UitlaatkatalysatorHet uitlaatsysteem bevat een of meer uit-
laatkatalysatoren om schadelijke uitlaate-
missies te verminderen.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft g ed raai d. Let op het vol gen de
om bran dgevaar of b randwon den te
voorkomen:  Parkeer de machine nooit na bij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhe den uit te voeren.
 Laat de motor niet lan ger dan enke-
le minuten stationair d raaien. Lang
stationair draaien kan lei den tot
oververhittin g.
DAU89400
Za delOpenen van het za del
Via het contactslotDraai het contactslot naar “OPEN” en druk
dan op de knop “SEAT”. (Zie pagina 3-9.)
Met de mechanische sleutel1. Open het afdekplaatje van het sleutel- gat.
2. Steek de mechanische sleutel in het zadelslot en draai de sleutel rechtsom.
3. Til het zadel aan de achterzijde op.
LET OP
DCA24020
Zor g ervoor d at de sleutel gataf dekkin g
is geïnstalleer d als d e mechanische
sleutel niet wor dt geb ruikt.Sluiten van het za del
Druk het zadel aan de achterzijde omlaag
om te vergrendelen.OPMERKINGControleer alvorens te gaan rijden of het za-
del stevig is vergrendeld.
1. Afdekplaatje sleutelgat
2. Zadelslot
3. Ontgrendelen.
1 3
2
UBBDD0D0.book Page 17 Monday, June 14, 2021 1:17 PM

Functies van instrumenten en bed ienin gselementen
6-18
6
DAU37482
Helm bevesti gin gDe helmbevestigingen bevinden zich onder
het zadel.
Om een helm aan een helm bevesti gin g
te bevesti gen
1. Open het zadel. (Zie pagina 6-17.)
2. Maak een helm aan een helmbevesti- ging vast en sluit dan het zadel stevig
af. WAARSCHUWING! Ga nooit rij-
d en met een helm vast gemaakt aan
d e helm bevesti gin g, aan gezien de
helm o bjecten kan raken met mo-
g elijk verlies van de controle over
d e machine en een on geval tot ge-
vol g.
[DWA10162]
Om een helm los te maken van de helm-
b evesti gin g
Open het zadel, neem de helm los van de
helmbevestiging en sluit het zadel weer.
DAUN2612
Op ber gcompartimentenDit model is voorzien van 3 opbergcompar-
timenten. De voorste opbergcompartimen-
ten en het achterste opbergcompartiment
bevinden zich op de aangegeven plaatsen.
1. Helmbevestiging
1
1. Opbergcompartiment A
2. Opbergcompartiment B
1. Achterste opbergcompartiment1 2
1
UBBDD0D0.book Page 18 Monday, June 14, 2021 1:17 PM

Functies van instrumenten en bed ienin gselementen
6-19
6
OPMERKINGSommige helmen kunnen vanwege hun
grootte of vorm niet in het achterste op-
bergcompartiment worden opgeborgen.Op ber gcompartiment B
Trek om opbergcompartiment B te openen
het deksel van het opbergcompartiment
omhoog om het te ontgrendelen en vervol-
gens te openen.
Druk om opbergcompartiment B te sluiten
het deksel van het opbergcompartiment in
de oorspronkelijke positie. Achterste op
ber gcompartiment
Draai om het achterste opbergcomparti-
ment te openen het contactslot naar
“OPEN” en druk vervolgens op de knop
“SEAT”.
OPMERKINGLaat uw machine niet onbeheerd achter
met het zadel open.LET OP
DCA21150
Let op het vol gen de bij het geb ruik van
het op ber gcompartiment.
 Het op ber gcompartiment wor dt
warm bij blootstellin g aan zon en/of
warmte van d e motor, dus bewaar
er geen etenswaren of voorwerpen
in die slecht te gen warmte kunnen
of die ontvlam baar zijn.
 Stop natte voorwerpen in een plas-
tic zak alvorens deze in het op ber g-
compartiment mee te nemen om te
voorkomen dat het vocht zich door
het op ber gcompartiment ver-
sprei dt.
 Het op ber gcompartiment kan nat
wor den als d e machine wor dt ge-
reini gd, dus stop voorwerpen die u
wilt meenemen ter beschermin g in
een plastic zak. 
Bewa ar
geen
waar
devolle of breek-
b are voorwerpen in het op ber g-
compartiment.
WAARSCHUWING
DWA18950
 Overschrij d het maximumlaa dge-
wicht van 1.5 k g (3.3 l b) voor op-
b er gcompartiment A niet.
 Overschrij d het maximumlaa dge-
wicht van 0.3 k g (1 l b) voor opb erg-
compartiment B niet.
 Overschrij d het maximumlaa dge-
wicht van 5.0 k g (11 l b) voor het
achterste op ber gcompartiment
niet.
 Overschrij d het maximumlaa dge-
wicht van 167 k g (368 l b) voor de
machine niet.
1. Deksel
2. Opbergcompartiment B
1 2
UBBDD0D0.book Page 19 Monday, June 14, 2021 1:17 PM

Functies van instrumenten en bed ienin gselementen
6-20
6
DAUN3020
Afstellen van de schokd em-
perunitsElke schokdemperunit is uitgerust met een
stelring voor veervoorspanning.
WAARSCHUWING
DWA10211
Geef bei de vorkpoten stee ds dezelf de
afstellin g, an ders kan slecht we ggedra g
en vermin der de rijstab iliteit het g evolg
zijn.De veervoorspannin g afstellen
Draai de stelring in de richting (a) om de
veervoorspanning te verhogen.
Draai de stelring in de richting (b) om de
veervoorspanning te verlagen.
Lijn het gewenste nummer (1 of 2) op de
stelring uit met de positie-indicator op de
schokdemper.
DAUN2161
Aansluitcontact Dit model is uitgerust met een 12 V gelijk-
stroom aansluitcontact.LET OP
DCAN0140
Ge bruik het aansluitcontact niet als de
motor uit staat, en overschrij d d e gespe-
cificeer de elektrische b elasting niet. Als
u dit toch d oet, kan de zekerin g d oor-
b ran den of d e accu ontla den raken.
Richt bij het reini gen van de machine d e
straal van een eventuele ho ged rukreini-
g er niet op het g eb ie d ron d het aansluit-
contact.
1. Positie-indicator
2. Stelring veervoorspanning
Afstellin g veervoorspannin g:
Positie 1: Standaard
Positie 2: Hard
2 1
(a) (b)
1. Aansluitcontact
Maximale elektrische
belastin g:
12 W (1A)1
UBBDD0D0.book Page 20 Monday, June 14, 2021 1:17 PM

Functies van instrumenten en bed ienin gselementen
6-21
6
Het aansluitcontact g eb ruiken
1. Schakel de machinevoeding uit.
2. Verwijder de dop van het aansluitcon- tact.
3. Zet het accessoire uit.
4. Steek de stekker van het accessoire in
het aansluitcontact.
5. Schakel de machinevoeding in en
start de motor.
6. Zet het accessoire aan.OPMERKINGSchakel na het rijden het accessoire uit en
koppel het los van het aansluitcontact.
Breng vervolgens de dop van het aansluit-
contact aan.
WAARSCHUWING
DWAN0050
Bren g om elektrische schokken of kort-
sluitin g te voorkomen de dop aan wan-
neer het aansluitcontact niet in g eb ruik
is.
DAU15306
Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voo r de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine ma g nooit wor den gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo de
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer dit systeem daarom
1. Dop van aansluitcontact1UBBDD0D0.book Page 21 Monday, June 14, 2021 1:17 PM

Functies van instrumenten en bed ienin gselementen
6-22
6
re gelmati g en laat het repareren door
een Yamaha d ealer als de werking niet
naar behoren is.
DAUT1098
StartspersysteemControleer de werking van de zijstandaard-
schakelaar als volgt.
UBBDD0D0.book Page 22 Monday, June 14, 2021 1:17 PM

Functies van instrumenten en bed ienin gselementen
6-23
6
 Bij deze inspectie moet de machine op de
middenbok worden gezet.

WAARSCHUWING
Zet het contact aan.
Zet de zijstandaard omhoog.Zet de zijstandaard omlaag.Als de motor afslaat:
De zijstandaardschakelaar is in orde.Zet de machine op de middenbok.Druk op de startknop terwijl een van de
remhendels wordt bediend. De motor
slaat aan.
Laat als een storing wordt aangetroffen de
machine nakijken alvorens te gaan rijden.
UBBDD0D0.book Page 23 Monday, June 14, 2021 1:17 PM
