2021 YAMAHA NMAX 155 Instructieboekje (in Dutch)

Beschrijving
2-3
2
DAU10431

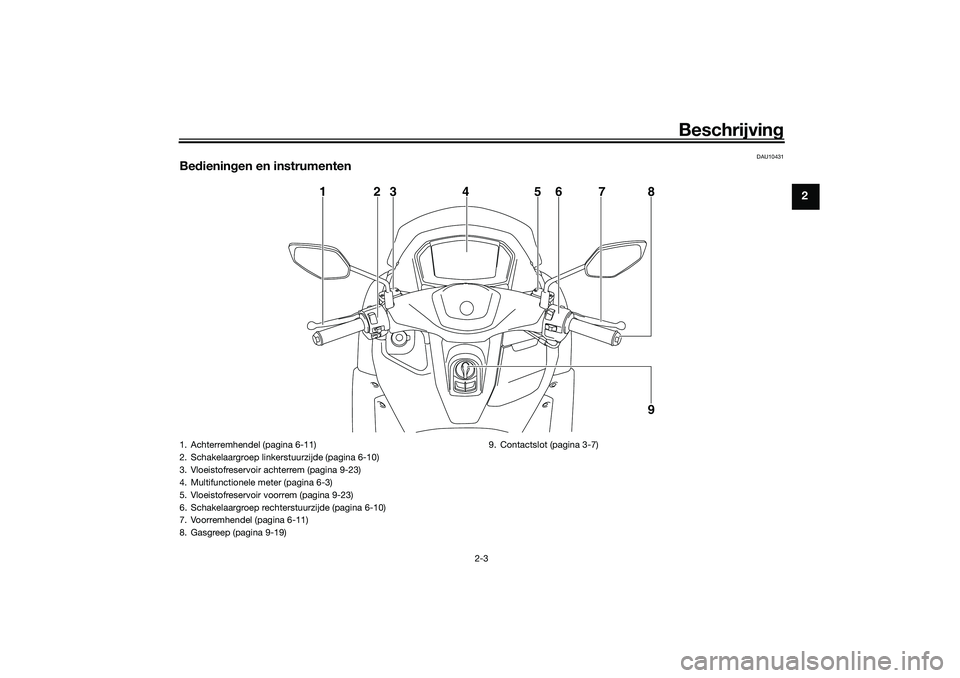

Bedienin gen en instrumenten
123 4 5678
9
1. Achterremhendel (pagina 6-11)
2. Schakelaargroep linkerstuurzijde (pagina 6-10)
3. Vloeistofreservoir achterrem (pagina 9-23)
4. Multifunctionele meter (pagina 6-3)
5. Vloeistofreservoir voorrem (pagina 9-23)
6. Schakelaargroep rechterstuurzijde (pagina 6-10)
7. Voorremhendel (pagina 6-11)
8. Gasgreep (pagina 9-19) 9. Contactslot (pagina 3-7)
UBBDD0D0.book Page 3 Monday, June 14, 2021 1:17 PM

Smart-sleutelsysteem
3-1
3
DAU76444
Smart-sleutelsysteemDankzij het Smart-sleutelsysteem kunt u de
machine bedienen zonder gebruik van een
mechanische sleutel. Daarnaast heeft de
sleutel een ’begroetingsfunctie’ waarmee u
de machine op een parkeerplaats kunt te-
rugvinden. (Zie pagina 3-5.)
WAARSCHUWING
DWA14704
Hou d g eïmplanteer de pacemakers
of hart defi brillators, alsme de an de-
re elektrische me dische apparaten
uit de buurt van d e op het voertui g
g emonteer de antenne (zie af beel-
d in g).
 Door de antenne uit gezon den ra-
d io golven kunnen d e werking van
d er gelijke apparaten beïnvloed en
in dien deze in de nab ijheid zijn.
 Als u dra ger bent van een elektrisch
me disch apparaat, raa dplee g d an
een arts of d e fabrikant van het ap-
paraat voor dat u dit voertui g g aa t
g eb r

uiken.
LET OP
DCA24080
Het Smart-sleutelsysteem geb ruikt
zwakke rad iogolven. Het Smart-sleutel-
systeem werkt in de vol gen de situaties
mo gelijk niet.
 De Smart-sleutel is geplaatst in een
locatie die is bloot gestel d aan ster-
ke ra dio golven of an dere elektro-
ma gnetische ruis
 Er bevin den zich faciliteiten in de
b uurt die sterke ra dio golven uitzen-
d en (televisie- of ra diotorens, ener-
g iecentrales, uitzen dstations,
luchthavens, etc.)
 U draa gt of g eb ruikt communicatie-
apparaten zoals ra dio’s of mo biele
telefoons dicht bij uw Smart-sleutel
1. Smart-sleutel
2. Smart-sleuteltoets
1
2
1. Contactslot
2. Knop contactslot
2
1
1. Antenne op de machine
1
UBBDD0D0.book Page 1 Monday, June 14, 2021 1:17 PM

Smart-sleutelsysteem
3-2
3
De Smart-sleutel maakt contact
met of wor dt bed ekt door een me-
talen voorwerp
 Andere voertui gen die zijn uit gerust
met een Smart-sleutelsysteem be-
vin den zich in de nab ijheid
Verplaats de Smart-sleutel in zulke situ-
aties naar een an dere locatie en voer de
b ewerkin g opnieuw uit. Als het no g
stee ds niet werkt, bed ien de machine
d an in de noo dmo dus. (Zie pa gina 9-37.)OPMERKINGOm het ontladen van de voertuigaccu te
voorkomen, wordt het Smart-sleutelsy-
steem ongeveer 9 dagen na het laatste ge-
bruik van de machine uitgeschakeld (de
begroetingsfunctie wordt gedeactiveerd).
Om het Smart-sleutelsysteem weer in te
schakelen, hoeft u slechts op de knop van
het contactslot te drukken.
DAU76453
Bereik van het Smart-sleutelsy-
steemHieronder wordt het bereik van het Smart-
sleutelsysteem bij benadering getoond.
Als de Smart-sleutel is uitgeschakeld, zal
de machine de Smart-sleutel niet herken-
nen, ook niet als deze zich binnen het ont-
vangstbereik bevindt. Als de batterij van de Smart-sleutel ontladen raakt, werkt het
Smart-sleutelsysteem mogelijk niet of kan
het bereik ervan zeer klein worden.
OPMERKING
Plaats de Smart-sleutel niet in een op-
bergcompartiment.
 Neem de Smart-sleutel altijd met u
mee.
 Schakel de Smart-sleutel uit als u de
machine achterlaat.
UBBDD0D0.book Page 2 Monday, June 14, 2021 1:17 PM

Smart-sleutelsysteem
3-3
3
DAUN2460
De Smart-sleutel en mechani-
sche sleutels geb ruiken
WAARSCHUWING
DWA17952
 U dient de Smart Key b ij u te dra-
g en. Bewaar d eze niet in het voer-
tuig .
 Wees erop alert dat wanneer d e
Smart Key zich binnen het wer-
kin gsb ereik bevin dt, an dere perso-
nen die de Smart Key niet dra gen
d e motor kunnen starten en het
voertui g kunnen bed ienen.De machine wordt geleverd met één
Smart-sleutel, twee mechanische sleutels
en een kaart met het identificatienummer.
Bewaar één mechanische sleutel en de
kaart met het identificatienummer op een
veilige plaats, niet bij de machine.
Als de voertuigaccu ontladen is, kunt u met
de mechanische sleutel het zadel openen
om de accu op te laden of te vervangen.
Het verdient daarom aanbeveling om sa-
men met de Smart-sleutel ook altijd een
mechanische sleutel mee te nemen.
Als de Smart-sleutel en het identificatie-
nummer van het Smart-sleutelsysteem bei-
de kwijt of beschadigd raken, moet het
Smart-sleutelsysteem in zijn geheel worden
vervangen. Om dit te voorkomen, verdient
het aanbeveling om het identificatienum- mer er
gens te noteren voor het geval u
d e kaart met het i dentificatienummer
kwijtraakt.
LET OP
DCA21573
De Smart-sleutel bevat elektronische
precisieon der delen. Neem d e volgen de
voorzor gsmaatre gelen om storin gen of
scha de te voorkomen.
 Plaats of bewaar de Smart-sleutel
niet in een op ber gcompartiment.
De Smart-sleutel kan bescha digd
raken door rijtrillin gen of overmati-
g e hitte.
 Laat de Smart-sleutel niet vallen,
b ui g deze niet en stel d eze niet
b loot aan har de schokken.
 Dompel de Smart-sleutel niet on der
in water of an dere vloeistoffen.
 Plaats geen zware voorwerpen op
d e Smart-sleutel en stel deze niet
b loot aan overmati ge druk.
 Plaats de Smart-sleutel niet in een
om gevin g met direct zonlicht, ho ge
temperaturen of een ho ge v ochti
g-
he

i d sg raa d.
 Pro beer niet om de Smart-sleutel te
slijpen of te wijzi gen.
1. Smart-sleutel
2. Mechanische sleutel
1. Identificatienummerkaart
A52010
221
868588
1
UBBDD0D0.book Page 3 Monday, June 14, 2021 1:17 PM

Smart-sleutelsysteem
3-4
3
Hou d d e Smart-sleutel uit de buurt
van sterke ma gnetische vel den en
ma gnetische voorwerpen zoals
sleutelhou ders, televisies en com-
puters.
 Hou d d e Smart-sleutel uit de buurt
van elektrische me dische appara-
tuur.
 Laat de Smart-sleutel niet in con-
tact komen met olie, polijstmi ddel
of a gressieve chemische stoffen.
Hier door kan d e behuizin g van d e
Smart-sleutel verkleuren of bar-
sten.OPMERKING De levensduur van de batterij van de
Smart-sleutel is ongeveer twee jaar,
maar dit kan variëren naargelang de
gebruiksomstandigheden.
 Vervang de batterij van de Smart-
sleutel als het controlelampje van het
Smart-sleutelsysteem na het inscha-
kelen van het contact ongeveer 20 se-
conden blijft knipperen of wanneer het
controlelampje van het Smart-sleutel-
systeem na het indrukken van de knop
op de Smart-sleutel niet gaat bran-
den. (Zie pagina 3-6.) Als het Smart-
sleutelsysteem na het vervangen van
de batterij van de Smart-sleutel nog steeds niet werkt, controleer dan de
voertuigaccu en laat het voertuig con-
troleren door een Yamaha dealer.
 Als de Smart-sleutel doorlopend ra-
diogolven ontvangt, zal de batterij van
de Smart-sleutel snel ontladen raken.
(Bijvoorbeeld als de Smart-sleutel in
de omgeving van elektrische appara-
ten zoals televisies, radio’s of compu-
ters wordt bewaard.)
 U kunt maximaal zes Smart-sleutels
registreren voor dezelfde machine.
Neem voor extra Smart-sleutels con-
tact op met uw Yamaha dealer.
 Als u een Smart-sleutel kwijtraakt,
neem dan onmiddellijk contact op met
een Yamaha dealer om diefstal van de
machine en dergelijke te voorkomen.
DAU76474
Smart-sleutel
WAARSCHUWING
DWA17952
U dient de Smart Key bij u te d ra-
g en. Bewaar deze niet in het voer-
tui g.
 Wees erop alert dat wanneer d e
Smart Key zich b innen het wer-
kin gsb ereik bevin dt, an dere perso-
nen die de Smart Key niet dra gen
d e motor kunnen starten en het
voertui g kunnen bed ienen.De Smart-sleutel in- en uitschakelen
Houd de knop op de Smart-sleutel onge-
veer 1 seconde ingedrukt om de Smart-
sleutel in of uit te schakelen. Als de Smart-1. Controlelampje Smart-sleutel
2. Smart-sleuteltoets
1
2
UBBDD0D0.book Page 4 Monday, June 14, 2021 1:17 PM

Smart-sleutelsysteem
3-5
3
sleutel is uitgeschakeld, is gebruik van de
machine niet mogelijk, zelfs niet als de
Smart-sleutel zich binnen het ontvangstbe-
reik van het Smart-sleutelsysteem bevindt.
Schakel de Smart-sleutel in en breng deze
binnen het ontvangstbereik om de machine
te kunnen gebruiken.
Controleren of Smart-sleutel is in- of uit-
geschakel d
Druk op de knop op de Smart-sleutel om
de huidige bedieningsstatus van de Smart-
sleutel te bepalen.
Als het controlelampje van de Smart-sleutel
gaat branden:  Licht snel op gedurende 0.1 seconde:
De Smart-sleutel is ingeschakeld.
 Licht langzaam op gedurende 0.5 se-
conden: De Smart-sleutel is uitge-
schakeld.
Be groetin gsfunctie op afstan d
Druk op de knop op de Smart-sleutel om
de begroetingsfunctie op afstand te active-
ren. Er klinken twee piepsignalen en alle
richtingaanwijzers knipperen twee keer.
Deze functie is handig om uw machine te-
rug te vinden, bijvoorbeeld op een parkeer-
plaats. Bereik van
de beg roetin gsfunctie op af-
stan d
Het bereik van de begroetingsfunctie op af-
stand is ongeveer zoals getoond.
Aangezien het Smart-sleutelsysteem ge-
bruikmaakt van zwakke radiogolven, kan
het ontvangstbereik ervan worden beïn-
vloed door de omgeving.
Piepsi gnaal beg roetin gsfunctie in- of
uitschakelen
Het piepsignaal dat klinkt bij activeren van
de begroetingsfunctie kan worden in- of
uitgeschakeld met behulp van de volgende
procedure.
1. Schakel de Smart-sleutel in en breng deze binnen het ontvangstbereik van
het Smart-sleutelsysteem.
2. Zet het contactslot op “OFF” en druk vervolgens één keer op de knop van
het contactslot. 3. Druk daarna binnen 9 seconden nog-
maals op de knop en houd deze 5 se-
conden ingedrukt.
4. Als het piepsignaal klinkt, is het instel- len voltooid.
Als het piepsignaal:
 Twee keer klinkt: Het piepsignaal
is uitgeschakeld.
 Eén keer klinkt: Het piepsignaal
is ingeschakeld.
~20m
UBBDD0D0.book Page 5 Monday, June 14, 2021 1:17 PM

Smart-sleutelsysteem
3-6
3
DAUN2712
De batterij van de Smart-sleutel
vervan genVervang de batterij in de volgende situaties.
 Als het controlelampje van het Smart-
sleutelsysteem ongeveer 20 secon-
den knippert nadat het contact wordt
ingeschakeld.
 Als de begroetingsfunctie niet werkt
wanneer de knop op de Smart-sleutel
wordt ingedrukt.
WAARSCHUWING
DWA20630
De Smart-sleutel bevat een knoopcel ba-
tterij.
 Hou d nieuwe en g eb ruikte batterij-
en uit de buurt van kin deren. 
Als het b atterijvak niet goe d sluit,
stop dan met het g eb ruik van de
Smart-sleutel en hou d d eze uit d e
b uurt van kin deren.
Explosie gevaar - voorkom verkeer d g e-
b ruik van d e batterij.
 Onjuiste vervan gin g kan resulteren
in bran d of explosie.
 Vervan g d e batterij uitsluiten d d oor
een exemplaar van hetzelf de of een
g elijkwaar dig type.
 Stel de Smart-sleutel niet b loot aan
overma t

i g e hitte, zoals van de zon
of vuur.
Gevaar voor chemische bran dwon den -
slik de batterij niet in.
 Als de batterij wor dt in geslikt kan
d eze binnen slechts 2 uur ernstig e
inwen dig e bran dwon den veroorza-
ken, mo gelijk met de dood tot g e-
vol g.
 Raa dplee g onmi ddellijk een arts als
u vermoe dt dat een batterij is in ge-
slikt of in eni g d eel van het lichaam
is terecht gekomen.
LET OP
DCA15785
 Gebruik een d oek wanneer u de be-
huizing van de Smart-sleutel opent
met een schroeven draaier. Bij
rechtstreeks contact met har de
voorwerpen kan de Smart-sleutel
b escha digd of bekrast raken.
 Voorkom dat de water dichte af-
d ichtin g bescha digd of vervuil d
raakt.
 Raak de interne circuits en aanslui-
tin gen niet aan. Hier door kunnen
storin gen ontstaan.
 Oefen geen overmati ge kracht uit
op de Smart-sleutel bij het vervan-
g en van d e batterij.
 Zor g ervoor d at de batterij correct
wor dt g eplaatst. Controleer de rich-
tin g van de pos itieve “+” kant van
d e bat

terij.
De batterij van d e Smart-sleutel vervan-
g en
1. Open de behuizing van de Smart-
sleutel zoals getoond.
1. Controlelampje Smart-sleutelsysteem “ ”
1
UBBDD0D0.book Page 6 Monday, June 14, 2021 1:17 PM

Smart-sleutelsysteem
3-7
3
2. Verwijder de batterij.OPMERKINGVoer de verwijderde batterij af volgens de
lokaal geldende voorschriften.3. Plaats een nieuwe batterij zoals ge-toond. Let op de polariteit van de bat-
terij. 4. Klik de behuizing van de Smart-sleutel
voorzichtig dicht.
DAUN2100
ContactslotHet contactslot wordt gebruikt om de ma-
chinevoeding in en uit te schakelen, het
stuur te vergrendelen en ontgrendelen en
om het zadel te openen. Nadat de knop van
het contactslot is ingedrukt (en de aanwe-
1. Accu
1
Ve re i s t e batterij:
CR20321. Accu
1
1. Knop contactslot
1. Controlelampje Smart-
sleutelsysteem “ ”
1
1
UBBDD0D0.book Page 7 Monday, June 14, 2021 1:17 PM
