Periodiek on derhoud en afstelling
9-26
9
DAU23215
Midden bok en zijstan daar d con-
troleren en smerenDe werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlak-
ken moeten indien nodig worden
gesmeerd.
WAARSCHUWING
DWA10742
Als de mi dden bok of d e zijstan daar d niet
soepel omhoo g en omlaa g beweeg t,
vraag d an een Yamaha dealer deze te
controleren of te repareren. Een slecht
functioneren de mi ddenbok of zijstan-
d aar d kan het we gdek raken en u aflei-
d en, waar door u de controle over de
machine kunt verliezen.
Aan bevolen smeermi ddel:
Siliconenvet
Aan bevolen smeermi ddel:
Lithiumvet
UBBDD0D0.book Page 26 Monday, June 14, 2021 1:17 PM

Periodiek on derhou d en afstelling
9-27
9
DAU23273

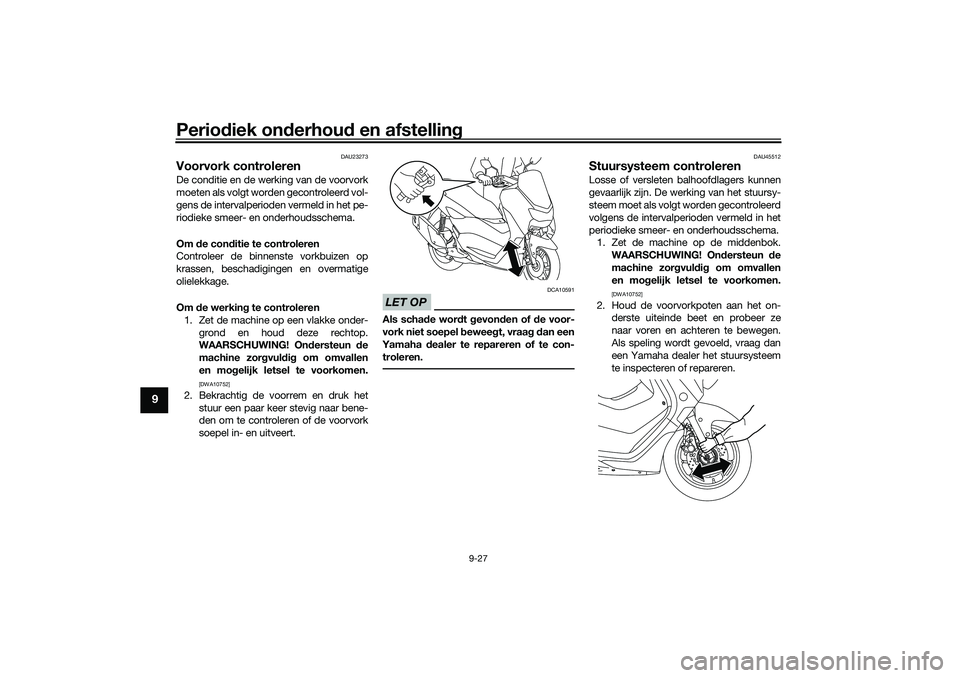

Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als scha de wor dt gevon den of de voor-
vork niet soepel beweeg t, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU45512
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Zet de machine op de middenbok.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
UBBDD0D0.book Page 27 Monday, June 14, 2021 1:17 PM

Periodiek on derhoud en afstelling
9-28
9
DAU23292
Controleren van wiella gersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU50292
AccuDe accu bevindt zich onder het zadel. (Zie
pagina 6-17.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
 Elektrolyt is gifti g en gevaarlijk om-
d at het zwavelzuur b evat, een stof
d ie ernsti ge bran dwon den veroor-
zaakt. Vermij d contact met d e huid,
o gen of kle din g en b escherm uw o
gen altij d b ij werkzaamhed en na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink g rote hoeveel-
he den water of melk en roep d i-
rect de hulp in van een arts.
OGEN: Spoel g ed uren de 15 mi-
nuten met water en roep direct
me dische hulp in.
 Accu’s prod uceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, sig aretten e.d. uit
d e buu rt van d
e a
ccu en zorg voor
vol doen de ventilatie bij acculad en
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
1. Positieve accukabel (rood)
2. Accu
3. Negatieve accukabel (zwart)
3
2
1
UBBDD0D0.book Page 28 Monday, June 14, 2021 1:17 PM

Periodiek on derhou d en afstelling
9-29
9

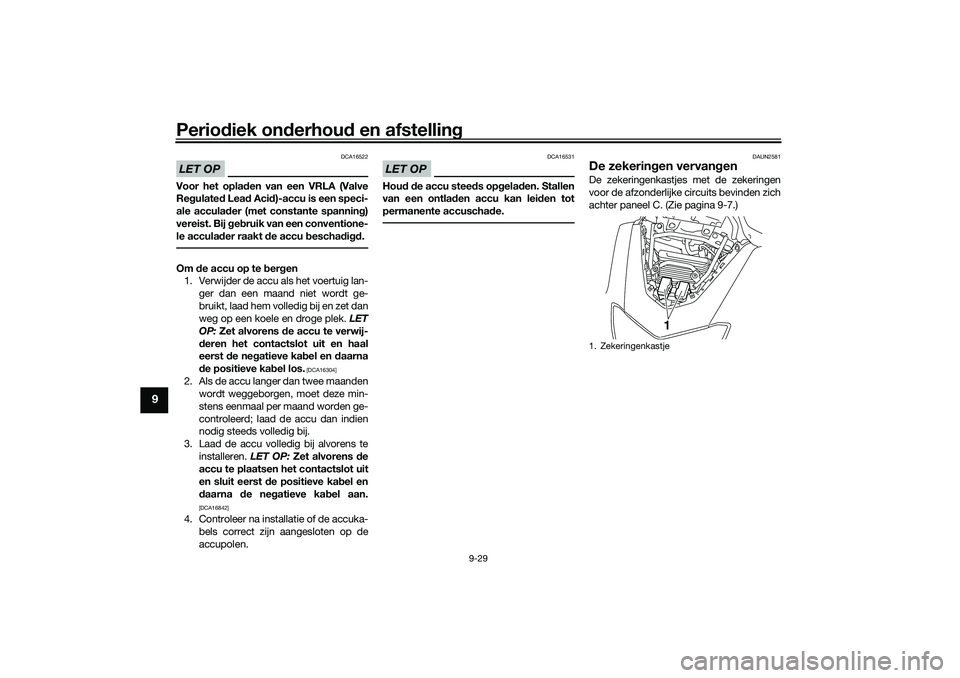

LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Aci d)-accu is een speci-
ale acculad er (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le acculad er raakt de accu b eschadigd.Om de accu op te b ergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Zet alvorens d e accu te verwij-
d eren het contactslot uit en haal
eerst de neg atieve ka bel en d aarna
d e positieve ka bel los.
[DCA16304]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Zet alvorens d e
accu te plaatsen het contactslot uit
en sluit eerst d e positieve kab el en
d aarna de neg atieve ka bel aan.
[DCA16842]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
LET OP
DCA16531
Hou d d e accu stee ds op gelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAUN2581
De zekerin gen vervan genDe zekeringenkastjes met de zekeringen
voor de afzonderlijke circuits bevinden zich
achter paneel C. (Zie pagina 9-7.)1. Zekeringenkastje
1
UBBDD0D0.book Page 29 Monday, June 14, 2021 1:17 PM

Periodiek on derhoud en afstelling
9-30
9
Vervang een zekering als volgt als deze is
doorgebrand.
1. Schakel het betreffende elektrische circuit uit, en schakel dan het contact-
slot uit.
2. Verwijder paneel C. (Zie pagina 9-7.)
3. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan. WAARSCHUWING! Ge
bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
4. Schakel het contactslot in, en schakel
dan het betreffende elektrische circuit
in om te zien of de apparatuur werkt.OPMERKINGAls de zekering direct opnieuw doorbrandt,
vraag dan een Yamaha dealer het elek-
trisch systeem te controleren.5. Monteer paneel C. (Zie pagina 9-7.)
1. Zekering signaleringssysteem
2. Aansluitzekering 1
3. Zekering van Smart-sleutelsysteem
4. Zekering ABS-motor
5. Zekering van de ABS-solenoïdeklep
6. Reservezekering
7. Zekering brandstofinjectiesysteem
8. Backup-zekering
9. Hoofdzekering
10.Zekering ontstekingssysteem
11.Koplampzekering
12.Zekering ABS-regeleenheid1
6
2
3
4
5
7
8
9
11
12
610
Voor
geschreven zekerin gen:
Hoofdzekering:
30.0 A
Aansluitzekering 1: 5.0 A
Koplampzekering: 7.5 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem: 7.5 A
Zekering van Smart-sleutelsysteem: 2.0 A
Zekering ABS-motor:
30.0 A
Zekering brandstofinjectiesysteem: 7.5 A
Zekering van de ABS-solenoïde-
klep: 15.0 A
Zekering ABS-regeleenheid: 2.0 A
Backup-zekering:
7.5 A
UBBDD0D0.book Page 30 Monday, June 14, 2021 1:17 PM

Periodiek on derhou d en afstelling
9-31
9
DAUN2261
Voertui gverlichtin gDit model is uitgerust met LED-lampen
voor de koplampen, parkeerlichten en het
remlicht/achterlicht. Als een lamp niet gaat
branden, controleer dan de zekeringen en
laat vervolgens een Yamaha dealer de ma-
chine controleren.LET OP
DCA16581
Plak geen kleurfolie of stickers op de
koplamplens.
DAU43054
Gloeilamp in voorste richtin g-
aanwijzer vervan gen1. Zet de machine op de middenbok.
2. Verwijder de fitting van de gloeilamp
van de richtingaanwijzer (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door deze uit te trekken. 4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
1. Koplamp (grootlicht)
2. Koplamp (dimlicht)
3. Parkeerlicht
2
3
1
1. Fitting gloeilamp richtingaanwijzer
1
1. Gloeilamp richtingaanwijzer
1
UBBDD0D0.book Page 31 Monday, June 14, 2021 1:17 PM

Periodiek on derhoud en afstelling
9-32
9
DAU67320
Richtingaanwijzer gloeilamp ach-
ter vervan gen1. Open het zadel. (Zie pagina 6-17.)
2. Verwijder de handgreep door de bou-
ten los te halen.
3. Verwijder de achterlichtafdekking door de schroeven los te halen. 4. Verwijder de fitting van de gloeilamp
van de richtingaanwijzer (samen met
de gloeilamp) door deze linksom te
draaien.
5. Verwijder de defecte gloeilamp door deze uit te trekken. 6. Steek een nieuwe gloeilamp in de fit-
ting.
7. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
8. Monteer de achterlichtafdekking door
de schroeven aan te brengen.1. Handgreep
2. Bout1
2
1. Achterlichtkap
2. Schroef
1. Fitting gloeilamp richtingaanwijzer1 2
1
1. Gloeilamp richtingaanwijzer
1
UBBDD0D0.book Page 32 Monday, June 14, 2021 1:17 PM

Periodiek on derhou d en afstelling
9-33
9
9. Monteer de handgreep door de bou-
ten aan te brengen en zet deze dan
vast met het voorgeschreven aanhaal-
moment.
10. Sluit het zadel.
DAU60701
Prob lemen oplossenYamaha voertuigen ondergaan een grondi-
ge inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga als er reparaties nodig
zijn echter met uw machine naar een
Yamaha dealer, waar vakkundige monteurs aanwezig zijn die beschikken over het ver-
eiste gereedschap, de ervaring en vakken-
nis om de werkzaamheden aan de machine
correct uit te voeren.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in de omg e-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernsti g letsel of scha de aan
ei gen dommen tot gevol g.
DAU76551
Pro bleemoplossin g voor het Smart-
sleutelsysteem
Controleer de volgende items als het
Smart-sleutelsysteem niet werkt.  Is de Smart-sleutel ingeschakeld? (Zie
pagina 3-4.)
 Is de batterij van de Smart-sleutel ont-
laden? (Zie pagina 3-6.)
 Is de batterij van de Smart-sleutel cor-
rect geplaatst? (Zie pagina 3-6.)
 Wordt de Smart-sleutel gebruikt op
een locatie met sterke radiogolven of
andere elektromagnetische ruis? (Zie
pagina 3-1.)
 Gebruikt u de Smart-sleutel die bij de
machine is geregistreerd?
Aanhaalmoment:
Bout van handgreep:17 N·m (1.7 kgf·m, 13 lb·ft)
UBBDD0D0.book Page 33 Monday, June 14, 2021 1:17 PM
