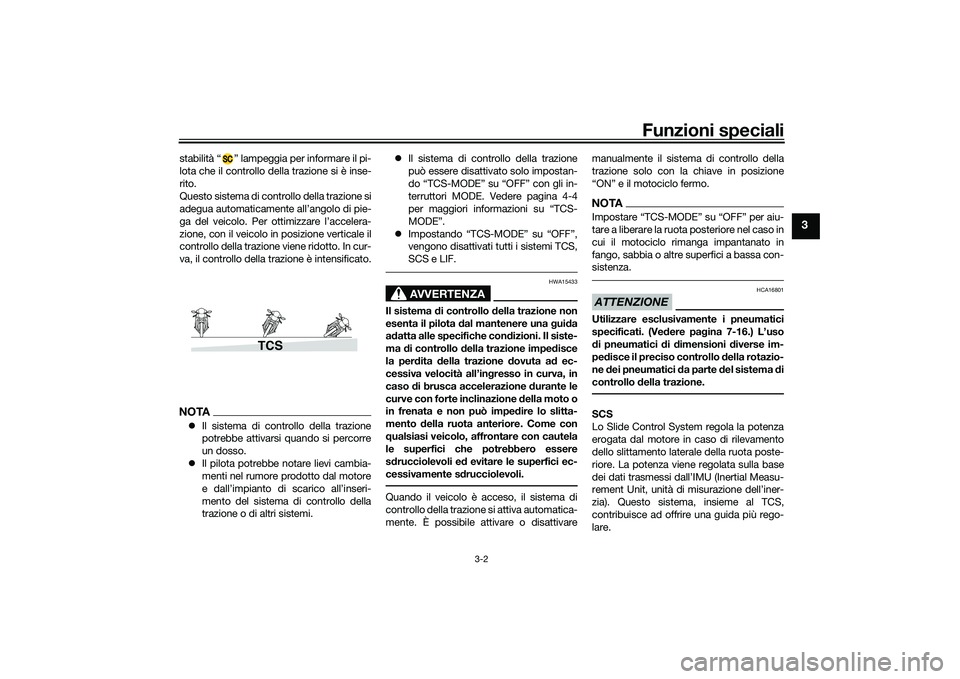

Funzioni speciali
3-2
3
stabilità “ ” lampeggia per informare il pi-
lota che il controllo della trazione si è inse-
rito.
Questo sistema di controllo della trazione si
adegua automaticamente all’angolo di pie-
ga del veicolo. Per ottimizzare l’accelera-
zione, con il veicolo in posizione verticale il
controllo della trazione viene ridotto. In cur-
va, il controllo della trazione è intensificato.NOTAIl sistema di controllo della trazione
potrebbe attivarsi quando si percorre
un dosso.
 Il pilota potrebbe notare lievi cambia-
menti nel rumore pr odotto dal motore
e dall’impianto di scarico all’inseri-
mento del sistema di controllo della
trazione o di altri sistemi. 
Il sistema di controllo della trazione
può essere disattivato solo impostan-
do “TCS-MODE” su “OFF” con gli in-
terruttori MODE. Vedere pagina 4-4
per maggiori informazioni su “TCS-
MODE”.
 Impostando “TCS-MODE” su “OFF”,
vengono disattivati tutti i sistemi TCS,
SCS e LIF.
AVVERTENZA
HWA15433
Il sistema di controllo della trazione non
esenta il pilota d al mantenere una g uida
a d atta alle specifiche con dizioni. Il siste-
ma di controllo della trazione impe disce
la per dita della trazione dovuta a d ec-
cessiva velocità all’in gresso in curva, in
caso di brusca accelerazione durante le
curve con forte inclinazione della moto o
in frenata e non può impe dire lo slitta-
mento della ruota anteriore. Come con
q ualsiasi veicolo, affrontare con cautela
le superfici che potrebbero essere
s d rucciolevoli e d evitare le superfici ec-
cessivamente s drucciolevoli.Quando il veicolo è acceso, il sistema di
controllo della trazione si attiva automatica-
mente. È possibile attivare o disattivare manualmente il sistema di controllo della
trazione solo con la chiave in posizione
“ON” e il motociclo fermo.
NOTA
tare a liberare la ruota posteriore nel caso in
cui il motociclo rimanga impantanato in
fango, sabbia o altre superfici a bassa con-
sistenza.ATTENZIONE
HCA16801
Utilizzare esclusivamente i pneumatici
specificati. (Ve
dere pa gina 7-16.) L’uso
d i pneumatici di dimensioni diverse im-
pe disce il preciso controllo della rotazio-
ne dei pneumatici d a parte del sistema d i
controllo d ella trazione.SCS
Lo Slide Control System regola la potenza
erogata dal motore in caso di rilevamento
dello slittamento laterale della ruota poste-
riore. La potenza viene regolata sulla base
dei dati trasmessi dall’IMU (Inertial Measu-
rement Unit, unità di misurazione dell’iner-
zia). Questo sistema, insieme al TCS,
contribuisce ad offrire una guida più rego-
lare.
TCS
UB7NH0H0.book Page 2 Monday, October 5, 2020 4:16 PM

Funzioni speciali
3-3
3
LIF
Il Lift Control System riduce la velocità alla
quale la ruota anteriore si solleva in condi-
zioni di estrema accelerazione, ad esempio
durante le partenze o in uscita dalle curve.
Quando si rileva il sollevamento della ruota
anteriore, la potenza del motore viene rego-
lata in modo da rallentare il sollevamento
della ruota stessa pur mantenendo una
buona accelerazione.
HAU91340
QSSIl sistema Quick Shift System consente un
cambio di marcia assistito elettronicamen-
te, senza l’uso della leva della frizione.
Quando il sensore sull’astina pedale cam-
bio rileva il movimento adeguato del pedale
cambio, la potenza erogata dal motore vie-
ne momentaneamente regolata per con-
sentire il cambio di marcia.
Il sistema QSS non entra in funzione quan-
do si tira la leva frizione; è quindi possibile
effettuare un normale cambio di marcia an-
che quando il sistema QSS è impostato su
ON. L’indicatore QS mostra lo stato attuale
e le informazioni di funzionamento.
Condizioni di innesto d ella marcia supe-
riore  Velocità del veicolo di almeno 20 km/h
(12 mi/h)
 Regime motore di almeno 2200 gi-
ri/min
 Accelerazione (acceleratore aperto) Con
dizioni di innesto d ella marcia infe-
riore  Velocità del veicolo di almeno 20 km/h
(12 mi/h)
 Regime motore di almeno 2000 gi-
ri/min
 Regime motore sufficientemente di-
stante dalla zona rossa
 Decelerazione e acceleratore comple-
tamente chiuso
NOTAÈ possibile impostare QS e QS
individualmente.
 È necessario utilizzare la leva frizione
per innestare la folle o per disinnestar-
la.
Funzionalità QSS In dicatore
Innesto marcia superiore OK
Innesto marcia inferiore OK
QSS impossibile da utilizza- re
QSS spento
UB7NH0H0.book Page 3 Monday, October 5, 2020 4:16 PM

Funzioni speciali
3-4
3
HAU91350

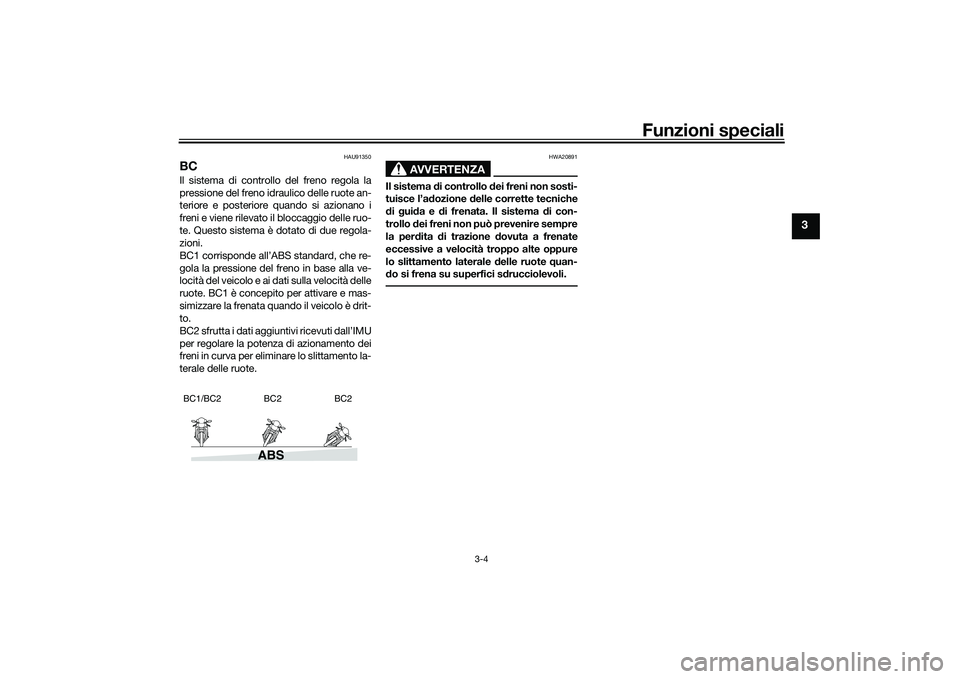

BCIl sistema di controllo del freno regola la
pressione del freno idraulico delle ruote an-
teriore e posteriore quando si azionano i
freni e viene rilevato il bloccaggio delle ruo-
te. Questo sistema è dotato di due regola-
zioni.
BC1 corrisponde all’ABS standard, che re-
gola la pressione del freno in base alla ve-
locità del veicolo e ai dati sulla velocità delle
ruote. BC1 è concepito per attivare e mas-
simizzare la frenata quando il veicolo è drit-
to.
BC2 sfrutta i dati aggiuntivi ricevuti dall’IMU
per regolare la potenza di azionamento dei
freni in curva per eliminare lo slittamento la-
terale delle ruote.
AVVERTENZA
HWA20891
Il sistema di controllo d ei freni non sosti-
tuisce l’a dozione delle corrette tecniche
d i gui da e d i frenata. Il sistema d i con-
trollo dei freni non può prevenire sempre
la per dita di trazione d ovuta a frenate
eccessive a velocità troppo alte oppure
lo slittamento laterale delle ruote quan-
d o si frena su superfici s drucciolevoli.
ABS
BC1/BC2 BC2 BC2
UB7NH0H0.book Page 4 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-1
4
HAU1097B
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un si-
stema immobilizzatore che impedisce ai la-
dri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti:
 una chiave di ricodifica
 due chiavi standard
 un transponder (in ciascuna chiave)
 un’unità immobilizzatore (sul veicolo)
 un’ECU (sul veicolo)
 una spia di segnalazione sistema (pa-
gina 4-7) Informazioni sulle chiavi
La chiave di ricodifica viene utilizzata per
registrare i codici in ciascuna chiave stan-
dard. Conservare la chiave di ricodifica in
un luogo sicuro. Utilizzare una chiave stan-
dard per l’uso quotidiano.
Quando si rende necessario ricodificare o
sostituire la chiave, portare il veicolo e la
chiave di ricodifica unitamente a eventuali
altre chiavi standard presso un concessio-
nario Yamaha per farle ricodificare.
NOTA
Mantenere sia le chiavi standard sia le
chiavi di altri sistemi immobilizzatori
lontane dalla chiave di ricodifica.
 Mantenere le chiavi di altri sistemi im-
mobilizzatori lontane dal blocchetto
accensione, in quanto possono pro-
vocare interferenze nei segnali.ATTENZIONE
HCA11823
NON PERDERE LA CHIAVE DI RICODIFI-
CA! IN CASO DI SMARRIMENTO, CON-
TATTARE IMMEDIATAMENTE IL
CONCESSIONARIO DI FIDUCIA! Se si
smarrisce la chiave d i ricodifica, è co-
mun que possibile utilizzare le chiavi
stan dar d per avviare il veicolo. Non è
però possibile re gistrare una nuova
chiave stan dar d. Se si smarriscono o si d
anneggiano tutte le chiavi, occorre so-
stituire l’intero sistema immobilizzatore.
Maneggiare pertanto le chiavi con atten-
zione.  Non immer gerle in ac qua.
 Non esporle a temperature elevate.
 Non metterle vicino a ma gneti.
 Non metterle vicino a o ggetti che
trasmettono se gnali elettrici.
 Non mane ggiarle in mo do brusco.
 Non molarle o mo dificarle.
 Non smontarle.
 Non mettere due chiavi d i un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)UB7NH0H0.book Page 1 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-2
4
HAU10474

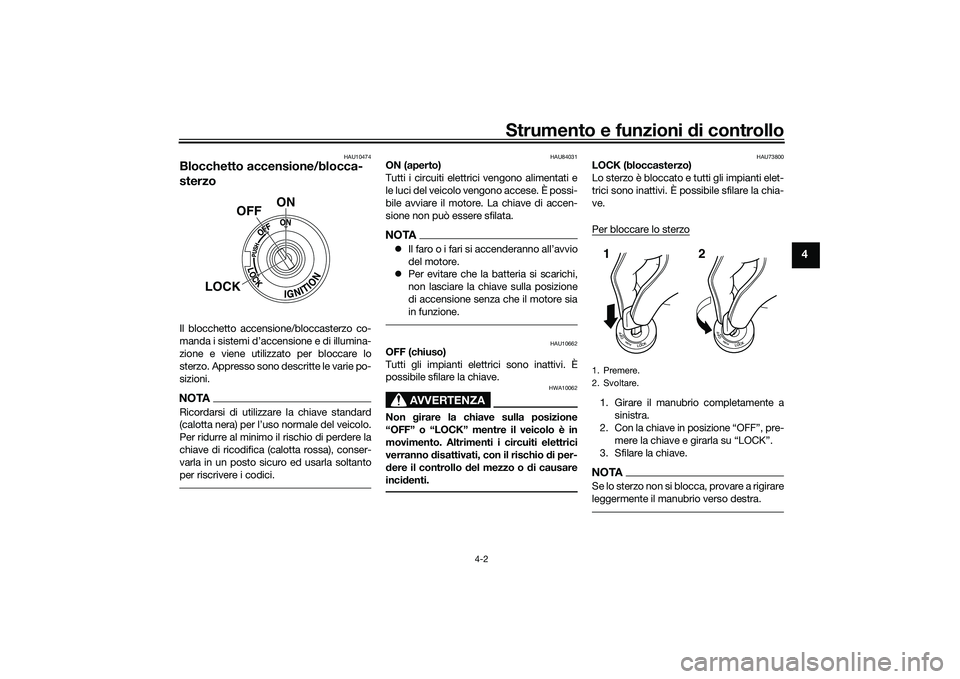

Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard

Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU84031
ON (aperto)
Tutti i circuiti elettrici vengono alimentati e
le luci del veicolo vengono accese. È possi-
bile avviare il motore. La chiave di accen-
sione non può essere sfilata.NOTA Il faro o i fari si accenderanno all’avvio
del motore.
 Per evitare che la batteria si scarichi,
non lasciare la chiave sulla posizione
di accensione senza che il motore sia
in funzione.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo d el mezzo o di causare
inci denti.
HAU73800
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra.
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
UB7NH0H0.book Page 2 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-3
4
Per sbloccare lo sterzoSpingere la chiave e girarla su “OFF”.
HAU66055
Interruttori manubrioSinistro
Destro
1. Premere.
2. Svoltare.12
1. Interruttore di segnalazione luce abbagliante
2. Commutatore luce abbagliante/anabba- / Ž
3. Interruttore indicatori di direzione / Ž
4. Ž
5. Ž
11 212
3
4
5
1. Interruttore MODE up
2. Interruttore “MODE”
3. Interruttore MODE down
1. Interruttore Arresto/Accensione/Avviamento “//”
2. Potenziometro “ ”
1 1
2
3 1
2
3
1 1 12 2
UB7NH0H0.book Page 3 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-4
4
HAU91532
Interruttore di se gnalazione luce
abba gliante “ ”
Premere questo interruttore per far lam-
peggiare il faro e segnalare l’inizio di cia-
scun giro quando si utilizza il cronometro
sul giro.
HAU12402
Commutatore luce abba gliante/anabba-
g liante “ / ”
Posizionare questo interruttore su “ ”
per l’abbagliante e su “ ” per l’anabba-
gliante.
HAU66040
Interruttore in dicatore di d irezione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci indicatori di direzione,
premere l’interruttore dopo che è ritornato
in posizione centrale.
HAU66030
Interruttore avvisatore acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU66061
Interruttore Arresto/Accensione/Avvia-
mento “ / / ”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore
su “ ” e spingere l’interruttore all’ingiù
verso “ ”. Prima di accendere il motore,
vedere pagina 6-2 per le istruzioni di avvia-
mento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
HAU88272
Interruttore luci d’emer genza “OFF/ ”
Utilizzare questo interruttore per accendere
le luci d’emergenza (lampeggiamento si-
multaneo di tutte le luci indicatori di direzio-
ne). Le luci d’emergenza vengono utilizzate
in caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.
È possibile attivare o disattivare le luci
d’emergenza solo con la chiave in posizio-
ne “ON”. È possibile girare il blocchetto ac-
censione in posizione “OFF” o “LOCK”, e le
luci d’emergenza continueranno a lampeg-
giare. Per disattivare le luci d’emergenza,
ruotare il blocchetto accensione sulla posi-
zione “ON” e azionare di nuovo l’interrutto-
re luci d’emergenza.
ATTENZIONE
HCA10062
Non utilizzare a lun go le luci d ’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU91362
Interruttori MODE
Utilizzare gli interruttori MODE che si trova-
no sul lato sinistro del display per modifica-
re le modalità “D-MODE” e “TCS-MODE”.
Sono disponibili tre comandi di modalità:
Interruttore MODE up - premere questo
interruttore per modificare l’impostazione
di modalità verso l’alto.
Interruttore “MODE” - premere questo in-
terruttore per alternare da sinistra a destra
tra le modalità “D-MODE” e “TCS-MODE”.
Interruttore MODE down - premere que-
sto interruttore per modificare l’impostazio-
ne di modalità verso il basso.NOTA In modalità “D-MODE 1”, se si preme
l’interruttore MODE up si passerà a
“D-MODE 4”. In modalità “D-MODE
4”, se si preme l’interruttore MODE
down non si passerà a “D-MODE 1”.
 “TCS-MODE” può essere disattivato
solo dalla schermata principale. Sele-
zionare “TCS-MODE” con l’interrutto-
UB7NH0H0.book Page 4 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-5
4
re “MODE”, quindi tenere premuto
l’interruttore MODE up fino a quando
viene visualizzato “OFF”.
 Per riattivare il sistema di controllo
della trazione, utilizzare l’interruttore
MODE down.
 Impostando “TCS-MODE” su “OFF”,
vengono disattivati tutti i sistemi TCS,
SCS e LIF.
 Vedere pagina 4-10 per maggiori in-
formazioni sul display MODE.
 Vedere pagina 3-1 per maggiori infor-
mazioni su “TCS-MODE”.
 Vedere pagina 3-1 per maggiori infor-
mazioni su “D-MODE”.
HAU91373
Potenziometro “ ”
Azionando il potenziometro, verrà visualiz-
zato un cursore attorno alla voce preceden-
temente selezionata.
Il potenziometro comanda:
 Display informativi sul veicolo
 Impostazioni MENU
 Funzione riscaldato re manopola (op-
zione)
Azionare il potenziometro come segue:
Rotazione verso l’alto - ruotare il poten-
ziometro verso l’alto per scorrere verso l’al-
to o aumentare il valore di una regolazione. Rotazione verso il basso
- ruotare il po-
tenziometro verso il basso per scorrere ver-
so il basso o diminuire il valore di una
regolazione.
Pressione verso l’interno - premere il po-
tenziometro verso il ma nubrio per selezio-
nare le voci indicate dal cursore e
confermare le modifiche alle impostazioni.
Tenere il potenziometro premuto verso l’in-
terno per azzerare le voci selezionate.
NOTA Se non si aziona il potenziometro per
un determinato periodo di tempo, il
cursore scomparirà.
 Per le voci azzerab ili, lasciare il curso-
re sopra la voce e tenere premuto il
potenziometro per azzerarla.
 Vedere pagina 4-8 per maggiori infor-
mazioni sulla schermata principale e le
relative funzioni.
 Vedere pagina 4-13 per maggiori in-
formazioni sulla schermata MENU e
sulla modifica delle impostazioni.
HAU4939P
Spie di se gnalazione e d i avverti-
mento
HAU88280
Spie in dicatore di d irezione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam-
peggiano.1. Spia immobilizer “ ”
2. Spia indicatore di direzione sinistro “ ”
3. Spia indicatore di direzione destro “ ”
4. Spia luce abbagliante “ ”
5. Spia marcia in folle “ ”
6. Spia di segnalazione controllo stabilità “ ”
7. Spia sistema ausiliario “ ”
8. Spia ABS “ ”
9. Spia livello carburante “ ”
10.Spia pressione olio e temperatura liquido refrigerante “ ”
11.Spia di segnalazione guasto “ ”
ABS
3
4
56
7
8
11 11
10 10
9
11 1 12
2 2
10 9 9
UB7NH0H0.book Page 5 Monday, October 5, 2020 4:16 PM
