IndiceInformazioni di sicurezza ................ 1-1
Descrizione ....................................... 2-1
Vista da sinistra .............................. 2-1
Vista da destra................................ 2-2
Comandi e strumentazione ............ 2-3
Funzioni speciali ............................. 3-1
“D-MODE” ...................................... 3-1
“TCS-MODE”.................................. 3-1
QSS ................................................ 3-3
BC................................................... 3-4
Strumento e funzioni di controllo ... 4-1
Sistema immobilizzatore ................ 4-1
Blocchetto accensione/ bloccasterzo................................ 4-2
Interruttori manubrio....................... 4-3
Spie di segnalazione e di avvertimento ............................... 4-5
Display ............................................ 4-8
MENU impostazioni ...................... 4-13
Leva frizione ................................. 4-18
Pedale cambio.............................. 4-18
Leva freno..................................... 4-19
Pedale freno ................................. 4-19
Sistema di controllo del freno (BC) ........................................... 4-20
Tappo serbatoio carburante ......... 4-21
Carburante.................................... 4-22 Tubo di troppopieno del
serbatoio carburante ................. 4-23
Convertitore catalitico ................... 4-24
Sella .............................................. 4-24
Posizione dei poggiapiedi pilota ... 4-25
Posizione del manubrio ................ 4-25
Regolazione della forcella ............. 4-26
Regolazione dell’assieme ammortizzatore .......................... 4-28
Attacchi cinghie portabagagli ....... 4-30
Connettori ausiliari (CC) ................ 4-30
Cavalletto laterale ......................... 4-30
Sistema d’interruzione circuito accensione ................................ 4-31
Per la vostra sicurezza – controlli
prima d ell’utilizzo .............................. 5-1
Funzionamento e valutazioni
importanti per la g uida ..................... 6-1
Rodaggio......................................... 6-1
Avviare il motore ............................. 6-2
Cambio della marcia ....................... 6-3
Consigli per ridurre il consumo del carburante ................................... 6-4
Parcheggio ...................................... 6-5
Manutenzione e re golazione
perio diche ......................................... 7-1
Kit attrezzi ....................................... 7-2 Tabelle di manutenzione
periodica ..................................... 7-3
Tabella di manutenzione periodica per il sistema di
controllo emissioni ...................... 7-3
Tabella manutenzione generale e lubrificazione ............................ 7-5
Controllo delle candele ................. 7-10
Filtro a carboni attivi ..................... 7-11
Olio motore ................................... 7-11
Perché Yamalube ......................... 7-14
Liquido refrigerante ...................... 7-14
Elemento filtrante.......................... 7-15
Controllo del regime del minimo... 7-16
Gioco valvole ................................ 7-16
Pneumatici .................................... 7-16
Ruote in lega................................. 7-19
Regolazione del gioco della leva
frizione ....................................... 7-19
Controllo del gioco della leva
freno .......................................... 7-20
Interruttori luci stop ..................... 7-21
Controllo delle pastiglie del freno anteriore e posteriore ................ 7-21
Controllo del livello liquido freni ... 7-22
Cambio del liquido freni................ 7-23
Tensione della catena................... 7-23
Pulizia e lubrificazione della catena di trasmissione .............. 7-25
Controllo e lubrificazione dei cavi ............................................ 7-26UB7NH0H0.book Page 1 Monday, October 5, 2020 4:16 PM

Funzioni speciali
3-1
3
HAU91323
“D-MODE”“D-MODE” è un sistema di prestazioni mo-
tore controllato elettronicamente.
AVVERTENZA
HWA18440
Non cambiare la modalità di g ui da men-
tre il veicolo è in movimento.Il sistema “D-MODE” comprende 4 diverse
mappe di controllo che regolano la risposta
e la potenza del motore, in modo da con-
sentire al pilota di scegliere tra diverse mo-
dalità in base alle proprie preferenze e
all’ambiente di guida.
D-MODE 1 - Risposta del motore sportiva
D-MODE 2 - Risposta del motore modera-
ta
D-MODE 3 - Risposta del motore lieve
D-MODE 4 - Risposta del motore lieve e
potenza limitataNOTA L’impostazione “D-MODE” corrente è
visualizzata sul display MODE. (Vede-
re pagina 4-10.)
 L’impostazione “D-MODE” corrente
viene salvata quando si spegne il vei-
colo. 
“D-MODE” è comandata dagli inter-
ruttori MODE; vedere pagina 4-4 per
maggiori informazioni.
HAU91432
“TCS-MODE”Questo modello è dotato di sistemi di con-
trollo regolabili della trazione, dello slitta-
mento laterale e della velocità di
sollevamento della ruota anteriore (TCS,
SCS e LIF). Questi sistemi sono raggruppa-
ti insieme nella modalità “TCS-MODE”.
“TCS-MODE” dispone di 4 impostazioni:
È possibile personalizzare “TCS-MODE M”
nelle impostazioni MENU; vedere pagina
4-14.
TCS
Il sistema di controllo della trazione aiuta a
mantenere la trazione quando si accelera.
Se i sensori rilevano un principio di slitta-
mento (pattinamento incontrollato) della
ruota posteriore, il sistema di controllo della
trazione interviene regolando opportuna-
mente la potenza erogata dal motore fino al
ripristino della trazione. La spia di segnala-
zione del sistema di controllo della
MODE TCS SCS LIF
TCS-MODE 1 111
TCS-MODE 2 222
TCS-MODE M 1, 2, 3 OFF,
1, 2, 3 OFF,
1, 2, 3
TCS-MODE OFF OFF OFF OFF
UB7NH0H0.book Page 1 Monday, October 5, 2020 4:16 PM

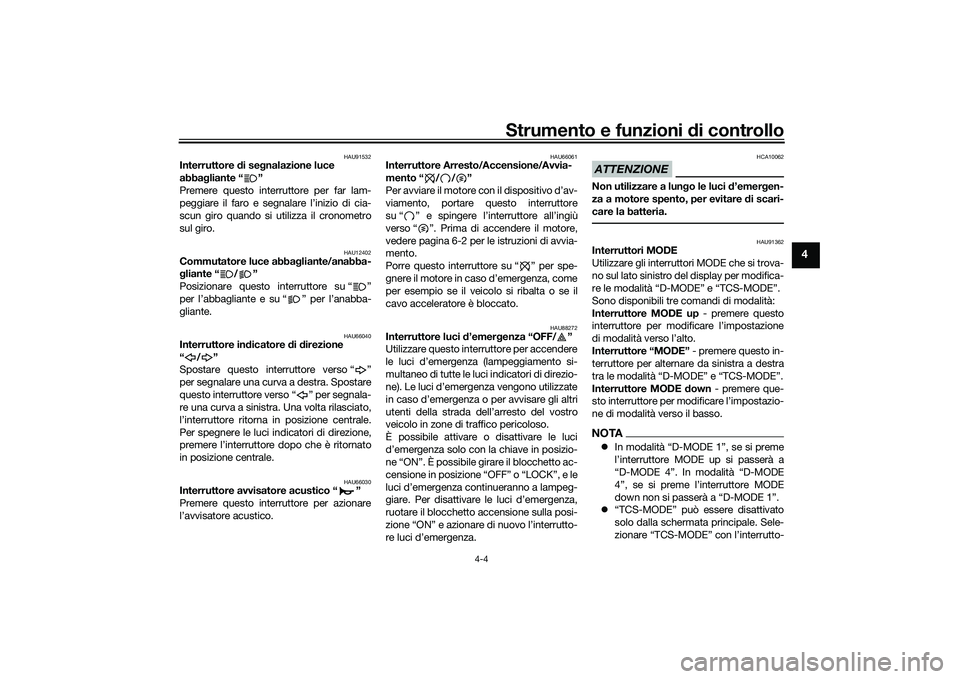

Strumento e funzioni di controllo
4-4
4
HAU91532
Interruttore di se gnalazione luce
abba gliante “ ”
Premere questo interruttore per far lam-
peggiare il faro e segnalare l’inizio di cia-
scun giro quando si utilizza il cronometro
sul giro.
HAU12402
Commutatore luce abba gliante/anabba-
g liante “ / ”
Posizionare questo interruttore su “ ”
per l’abbagliante e su “ ” per l’anabba-
gliante.
HAU66040
Interruttore in dicatore di d irezione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci indicatori di direzione,
premere l’interruttore dopo che è ritornato
in posizione centrale.
HAU66030
Interruttore avvisatore acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU66061
Interruttore Arresto/Accensione/Avvia-
mento “ / / ”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore
su “ ” e spingere l’interruttore all’ingiù
verso “ ”. Prima di accendere il motore,
vedere pagina 6-2 per le istruzioni di avvia-
mento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
HAU88272
Interruttore luci d’emer genza “OFF/ ”
Utilizzare questo interruttore per accendere
le luci d’emergenza (lampeggiamento si-
multaneo di tutte le luci indicatori di direzio-
ne). Le luci d’emergenza vengono utilizzate
in caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.
È possibile attivare o disattivare le luci
d’emergenza solo con la chiave in posizio-
ne “ON”. È possibile girare il blocchetto ac-
censione in posizione “OFF” o “LOCK”, e le
luci d’emergenza continueranno a lampeg-
giare. Per disattivare le luci d’emergenza,
ruotare il blocchetto accensione sulla posi-
zione “ON” e azionare di nuovo l’interrutto-
re luci d’emergenza.
ATTENZIONE
HCA10062
Non utilizzare a lun go le luci d ’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU91362
Interruttori MODE
Utilizzare gli interruttori MODE che si trova-
no sul lato sinistro del display per modifica-
re le modalità “D-MODE” e “TCS-MODE”.
Sono disponibili tre comandi di modalità:
Interruttore MODE up - premere questo
interruttore per modificare l’impostazione
di modalità verso l’alto.
Interruttore “MODE” - premere questo in-
terruttore per alternare da sinistra a destra
tra le modalità “D-MODE” e “TCS-MODE”.
Interruttore MODE down - premere que-
sto interruttore per modificare l’impostazio-
ne di modalità verso il basso.NOTA In modalità “D-MODE 1”, se si preme
l’interruttore MODE up si passerà a
“D-MODE 4”. In modalità “D-MODE
4”, se si preme l’interruttore MODE
down non si passerà a “D-MODE 1”.
 “TCS-MODE” può essere disattivato
solo dalla schermata principale. Sele-
zionare “TCS-MODE” con l’interrutto-
UB7NH0H0.book Page 4 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-5
4
re “MODE”, quindi tenere premuto
l’interruttore MODE up fino a quando
viene visualizzato “OFF”.
 Per riattivare il sistema di controllo
della trazione, utilizzare l’interruttore
MODE down.
 Impostando “TCS-MODE” su “OFF”,
vengono disattivati tutti i sistemi TCS,
SCS e LIF.
 Vedere pagina 4-10 per maggiori in-
formazioni sul display MODE.
 Vedere pagina 3-1 per maggiori infor-
mazioni su “TCS-MODE”.
 Vedere pagina 3-1 per maggiori infor-
mazioni su “D-MODE”.
HAU91373
Potenziometro “ ”
Azionando il potenziometro, verrà visualiz-
zato un cursore attorno alla voce preceden-
temente selezionata.
Il potenziometro comanda:
 Display informativi sul veicolo
 Impostazioni MENU
 Funzione riscaldato re manopola (op-
zione)
Azionare il potenziometro come segue:
Rotazione verso l’alto - ruotare il poten-
ziometro verso l’alto per scorrere verso l’al-
to o aumentare il valore di una regolazione. Rotazione verso il basso
- ruotare il po-
tenziometro verso il basso per scorrere ver-
so il basso o diminuire il valore di una
regolazione.
Pressione verso l’interno - premere il po-
tenziometro verso il ma nubrio per selezio-
nare le voci indicate dal cursore e
confermare le modifiche alle impostazioni.
Tenere il potenziometro premuto verso l’in-
terno per azzerare le voci selezionate.
NOTA Se non si aziona il potenziometro per
un determinato periodo di tempo, il
cursore scomparirà.
 Per le voci azzerab ili, lasciare il curso-
re sopra la voce e tenere premuto il
potenziometro per azzerarla.
 Vedere pagina 4-8 per maggiori infor-
mazioni sulla schermata principale e le
relative funzioni.
 Vedere pagina 4-13 per maggiori in-
formazioni sulla schermata MENU e
sulla modifica delle impostazioni.
HAU4939P
Spie di se gnalazione e d i avverti-
mento
HAU88280
Spie in dicatore di d irezione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam-
peggiano.1. Spia immobilizer “ ”
2. Spia indicatore di direzione sinistro “ ”
3. Spia indicatore di direzione destro “ ”
4. Spia luce abbagliante “ ”
5. Spia marcia in folle “ ”
6. Spia di segnalazione controllo stabilità “ ”
7. Spia sistema ausiliario “ ”
8. Spia ABS “ ”
9. Spia livello carburante “ ”
10.Spia pressione olio e temperatura liquido refrigerante “ ”
11.Spia di segnalazione guasto “ ”
ABS
3
4
56
7
8
11 11
10 10
9
11 1 12
2 2
10 9 9
UB7NH0H0.book Page 5 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-8
4
rà e il display “TCS-MODE” visualizzerà
“OFF” fino a quand o non è possibile ini-
zializzare l’IMU.
HAU88362
Spia pressione olio e temperatura li qui-
d o refri gerante “ ”
La spia si accende se la pressione olio mo-
tore è bassa o se la temperatura liquido re-
frigerante è alta. In questo caso, arrestare
immediatamente il motore.NOTA Non appena si accende il veicolo, la
spia deve accendersi fino all’avvia-
mento del motore.
 Se viene rilevato un guasto, questa
spia si accenderà e l’icona della pres-
sione olio lampeggerà.ATTENZIONE
HCA22441
Se la spia pressione olio e temperatura
liq ui do refri gerante non si spe gne dopo
aver acceso il motore, oppure si accen-
d e mentre il motore è in funzione, arre-
stare imme diatamente il veicolo e il
motore.
 Se il motore si surriscal da, l’icona
d ’avvertimento temperatura li qui do
refri gerante si accen de. Lasciare raffreddare il motore. Controllare il
livello li
qui do refri gerante (ved ere
pa gina 7-37).
 Se la pressione olio motore è bas-
sa, l’icona d’avvertimento pressio-
ne olio si accen de. Controllare il
livello dell’olio (ve dere pa gina 7-11).
 Se la spia resta accesa d opo avere
lasciato raffre ddare il motore e veri-
ficato la correttezza del livello
d ell’olio, fare controllare il veicolo
d a un concessionario Yamaha. Non
continuare a utilizzare il veicolo!
HAU88370
Spia sistema ausiliario “ ”
Questa spia si accende se viene rilevato un
problema in un sistema non correlato al
motore.NOTAQuando il veicolo è acceso, questa spia
dovrebbe accendersi per qualche secondo
e poi spegnersi. In caso contrario, far con-
trollare il veicolo da un concessionario
Yamaha.
HAU91445
DisplaySul display si possono trovare i seguenti
parametri:
UB7NH0H0.book Page 8 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-9
4
NOTAQuesto veicolo utilizza un display a cristalli
liquidi con transistor a film sottile (TFT LCD)
per consentire contrasto e leggibilità otti-
mali in varie condizioni di luce. Tuttavia,
data la natura di questa tecnologia, è nor-
male che un numero ridotto di pixel risulti
inattivo.
AVVERTENZA
HWA18210
Arrestare il veicolo prima d i apportare
mo difiche alle impostazioni. Il cambia-
mento delle impostazioni durante la
marcia può distrarre il pilota e d aumen-
tare il rischio di un inci dente.Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.NOTASi può commutare il display tra chilometri e
Conta giri
Il contagiri indica il regime motore, calcola-
to dalla velocità di rotazione dell’albero mo-
tore ed espresso in giri al minuto (giri/min).
ATTENZIONE
HCA10032
Non far funzionare il motore quand o il
conta giri è nella zona rossa.
Zona rossa: 10600 giri/min. e oltreDisplay informativi sul veicolo
I due display informativi sul veicolo posso-
no essere impostati singolarmente per mo-
strare i parametri seguenti:
 ODO: totalizzatore contachilometri
 F-TRIP: contachilometri parziale riser-
va carburante
 TRIP1: contachilometri parziale
 TRIP2: contachilometri parziale
 F.AVE: risparmio carburante medio
 F.CRNT: risparmio carburante istanta-
neo
 A.TEMP: temperatura aria ambiente
1. Contagiri
2. Tachimetro
3. Indicatore Quick Shift “QS”
4. Display della marcia innestata
5. Display informativi sul veicolo
6. Icona del MENU impostazioni “ ”
7. Indicatore riscaldatore manopola (opzione)
8. Icona controllo freno “BC”
9. Orologio digitale
10.Display MODE
11.Cronometro sul giro
12.Avvertimento pressione olio “ ”
13.Avvertimento temperatura liquido
refrigerante “ ”
14.Avvertenza sistema ausiliario “ ”
15.Avvertimento modalità di errore “Err” (sosti- tuisce l’orologio digitale quando è attivato)
LAP 02LATEST
00:12.3 4
00:01.23
4
1
2
7
6
9
10
8
1135
14 13
12
15
1. Display informativi sul veicolo
1
UB7NH0H0.book Page 9 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-10
4
 C.TEMP: temperatura liquido refrige-
rante
 Indicatore livello carburante
 FUELCON: quantità di carburante
consumato
 TRIPTIME: tempo di funzionamento
Azionare il display informativo sul veicolo
come segue:
Ruotare il potenziometro per spostare il
cursore su un display.
Premere il potenziometr o verso l’interno e il
display selezionato verrà evidenziato in gri-
gio.
Ruotare il potenziometro per selezionare
un’altra voce visualizzata.
Premere il potenziome tro verso l’interno
per confermare la nuova voce visualizzata.NOTA Il valore indicato per ODO si bloccherà
a 999999 e non potrà essere azzerato.
 I valori indicati per TRIP1 e TRIP2 ver-
ranno ripristinati a 0 e ricominceranno
il conteggio dopo aver raggiunto
9999.9.
 Quando il carburante nel serbatoio
raggiunge il livello di riserva, F-TRIP
viene automaticamente visualizzato e
inizia a registrare la distanza percorsa
a partire da quel punto. 
Dopo il rifornimento e dopo aver per-
corso una breve distanza, F-TRIP
scompare automaticamente.
 Vedere “Unit” a pagina 4-17 per cam-
biare le unità consumo di carburante.
 La temperatura dell’aria è visualizzata
da –9 °C (16 °F) a 50 °C (122 °F) con
incrementi di 1 °C (1 °F).
 La temperatura dell’aria visualizzata
può differire dalla temperatura am-
biente effettiva.
 In modalità LAP TIME, il display infor-
mativo sul veicolo viene sostituito dal-
le informazioni sul giro.
 È possibile azzerare singolarmente i
parametri TRIP1, TRIP2, F-TRIP,
F.AVE, FUELCON e TRIPTIME.
 Se la temperatura del liquido refrige-
rante del veicolo è inferiore a 40 °C
(104 °F), il display della temperatura li-
quido refrigerante visualizzerà “Lo”
 Se la temperatura del liquido refrige-
rante del veicolo è superiore a 124 °C
(255 °F), il display della temperatura li-
quido refrigerante visualizzerà “Hi”
Per azzerare i para metri visualizzati1. Ruotare il potenziometro per selezio-
nare uno dei due display informativi
sul veicolo. 2. Premere il potenziometro verso l’inter-
no per evidenziare il display informati-
vo.
3. Ruotare il potenziometro per selezio- nare la voce desiderata del display in-
formativo.
4. Tenere premuto il potenziometro ver- so l’interno fino a quando la voce del
display evidenziata non si azzera.
Display d ella marcia innestata
Mostra in quale marcia è la trasmissione.
Questo modello prevede 6 marce e una po-
sizione di folle. La posizione di folle viene
indicata dalla spia di segnalazione marcia
in folle “ ” e dal display della marcia
innestata “ ”.
Display MODE
UB7NH0H0.book Page 10 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-11
4
Questo display mostra le impostazioni “D-
MODE” e “TCS-MODE” correntemente se-
lezionate. La modalità ingrandita e visualiz-
zata a destra può essere regolata
utilizzando gli interruttori MODE up/down.
Utilizzare l’interruttore “MODE” per alterna-
re da sinistra a destra tra “TCS-MODE” e
“D-MODE”.
Vedere pagina 3-1 per informazioni sulle
impostazioni “D-MODE” e “TCS-MODE”.NOTAQuando la spia di segnalazione
guasto “ ”, l’avvertenza sistema
ausiliario “ ” o l’avvertenza tempe-
ratura liquido refrigerante “ ” si ac-
cendono, non è possibile regolare “D-
MODE” e “TCS-MODE”.
 Le modalità precedentemente sele-
zionate vengono visualizzate quando
si accende il veicolo.Per disattivare il sistema di controllo della
trazione, selezionare “TCS-MODE” con
l’interruttore “MODE”, quindi tenere pre-
muto l’interruttore MODE up fino a quando
viene visualizzato “OFF”. Per riattivare
TCS, premere l’interruttore MODE down
(“TCS-MODE” tornerà all’impostazione
precedente).
NOTAImpostando “TCS-MODE” su “OFF”,
vengono disattivati tutti i sistemi TCS,
SCS e LIF.
 Le impostazioni “TCS-MODE OFF” e
“TCS-MODE M” possono essere se-
lezionate soltanto a veicolo fermo.Orolo gio dig itale
L’orologio digitale utilizza il formato dell’ora
a 12 ore.
Vedere pagina 4-17 per impostare l’orolo-
gio digitale.
In dicatore Quick Shift “QS”
Quando è in grado di spostarsi, il rispettivo
QS o diventa verde.
Quando non è in grado di spostarsi, QS è bianco.
Se la funzione QS è disattivata, QS
non viene visualizzato.
Le funzioni QS possono essere attivate o
disattivate nell’impostazione MENU. Vede-
re pagina 4-15.NOTA
verso il basso sono indipendenti e possono
essere attivate separatamente. Per maggiori informazioni sul sistema QS,

Icona d
el menu delle impostazioni “ ”
Scegliere questa icona e premere il poten-
ziometro per modificare la schermata
MENU delle impostazioni. (Vedere pagina
4-13.)
In dicatore riscal datore manopola (op-
zione)
È possibile utilizzare i riscaldatori manopola
quando il motore è in funzione. Ci sono
10 livelli di temperatura. Quando è attivato,
l’indicatore visualizza il livello di temperatu-
ra da 1 (il più basso) a 10 (il più alto).
Per attivare il riscaldatore manopola, utiliz-
zare il potenziometro per evidenziare il di-
splay del riscaldatore manopola con il
cursore.
Premere il potenziometro verso l’interno
per selezionare la funzione riscaldatore ma-
nopola.
Una volta selezionato, ruotare il potenzio-
metro su e giù per regolare il livello di tem-
peratura.
Premere il potenziometro verso l’interno
per confermare il livello della temperatura e
uscire alla funzione riscaldatore manopola.
UB7NH0H0.book Page 11 Monday, October 5, 2020 4:16 PM
