2021 YAMAHA MT-09 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
7-14
7
PAU85450
Porquê YamalubeO óleo YAMALUBE é uma peça genuína
YAMAHA criada pela paixão dos engenhei- ros e pela crença de que o óleo do motor é
um componente líquido importante do mo-
tor. Criamos equipas de especialistas nos
campos da engenharia mecânica, química,
eletrónica e testes em pista, as quais de-
senvolvem o motor juntamente com o óleo
que utilizamos. Os óleos Yamalube apro-
veitam ao máximo as qualidades dos óleos
base e utilizam aditivos na proporção certa
para garantir que o óleo final cumpre as
nossas normas de desempenho. Portanto,
os óleos minerais, semissintéticos e sintéti-
cos Yamalube possuem características e
valores distintos. Graças aos vários anos
de experiência da Yamaha na pesquisa e
no desenvolvimento de óleos, adquirida ao
longo de muitos anos, desde a década de
1960, o Yamalube é a melhor escolha para
o seu motor Yamaha.
PAUS1203
RefrigeranteO nível de líquido refrigerante deve ser ve-
rificado regularmente. Para além disso, o lí-
quido refrigerante deve ser substituído nos
intervalos especificados na tabela de ma-
nutenção periódica.NOTASe não estiver disponível líquido refrigeran-
te Yamaha genuíno, utilize um anticonge-
lante de etilenoglicol com anticorrosivos
para motores em alumínio e misture com
água destilada numa proporção de 1:1.
PAU20097
Verificação do nível de líquid o refrige-
rante
Uma vez que o nível de líquido refrigerante
varia com a temperatura do motor, verifi-
que quando o motor estiver frio. 1. Estacione o veículo numa superfície nivelada. 2. Com o veículo numa posição vertical,
verifique o nível de líquido refrigerante
no reservatório.
3. Se o refrigerante estiver na marca de nível mínimo ou abaixo desta, retire a
tampa do reservatório de refrigerante.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do ra dia dor
enquanto o motor estiver quente.
[PWA15162]
Líqui do refrigerante recomen dad o:
Líquido refrigerante YAMALUBE
Quanti dad e de líqui do refrigerante:
Reservatório de refrigerante (marca
do nível máx.): 0.28 L (0.30 US qt, 0.25 Imp.qt)
Radiador (incluindo todas as vias): 1.72 L (1.82 US qt, 1.51 Imp.qt)
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1 1 1
2
3 2
3
UB7NP0P0.book Page 14 Tuesday, October 6, 2020 2:40 PM

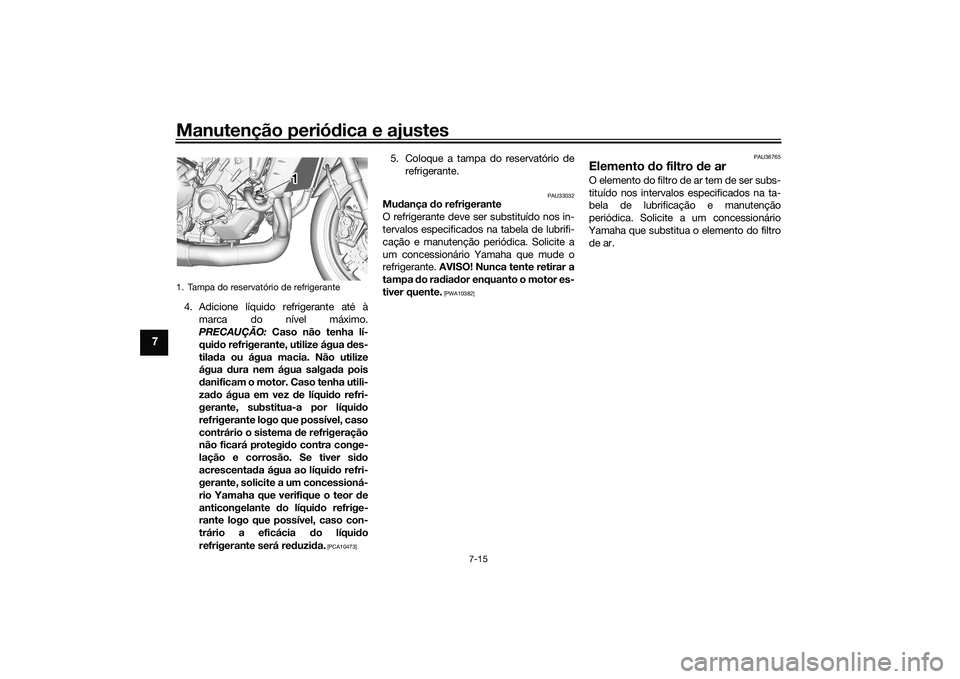

Manutenção periódica e ajustes
7-15
7
4. Adicione líquido refrigerante até à
marca do nível máximo.
PRECAUÇÃO: Caso não tenha lí-
qui do refrigerante, utilize água des-
tila da ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-
za do água em vez de líqui do refri-
gerante, substitua-a por líqui do
refrigerante logo que possível, caso
contrário o sistema d e refrigeração
não ficará protegi do contra conge-
lação e corrosão. Se tiver si do
acrescenta da água ao líqui do refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líqui do refrige-
rante logo que possível, caso con-
trário a eficácia do líqui do
refrigerante será red uzida.
[PCA10473]
5. Coloque a tampa do reservatório de
refrigerante.
PAU33032
Mu dança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do ra dia dor enquanto o motor es-
tiver quente.
[PWA10382] PAU36765
Elemento
do filtro de arO elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na ta-
bela de lubrificação e manutenção
periódica. Solicite a um concessionário
Yamaha que substitua o elemento do filtro de ar.
1. Tampa do reservatório de refrigerante
1 1 1
UB7NP0P0.book Page 15 Tuesday, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-16
7
PAU44735
Verificação da veloci dad e de ra-
lenti do motorVerifique a velocidade de ralenti do motor
e, se necessário, solicite a um concessio-
nário Yamaha que a retifique.
PAU21403
Folga das válvulasAs válvulas são um componente importan-
te do motor que sofre alterações na folga
com o uso, por isso, têm de ser verificadas
e ajustadas nos intervalos especificados na
tabela de manutenção periódica. Válvulas
não ajustadas podem provocar uma mistu-
ra incorreta do ar com o combustível, ruído
do motor e até danos no motor. Para impe-
dir que isso aconteça, solicite ao seu con-
cessionário Yamaha que verifique e ajuste
a folga das válvulas periodicamente.NOTAEste serviço tem de ser realizado quando o
motor está frio.
PAU64412
PneusOs pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão d e ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização deste veículo com a pressão
d os pneus incorreta po de causar feri-
mentos graves ou morte d evido à per da
d e controlo.
 A pressão de ar d os pneus d eve ser
verifica da e ajusta da com os pneus
frios (isto é, quan do a temperatura
d os pneus é igual à temperatura
ambiente).
 A pressão de ar dos pneus tem de
ser ajusta da de acor do com a velo-
ci dad e de con dução e o peso total
Ve l o c i
dad e de ralenti do motor:
1200–1400 rpm
UB7NP0P0.book Page 16 Tuesday, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-17
7
do con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
 A tarefa d e substituição de to das as
peças relaciona das com as ro das e
os travões, incluind o os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição de um pneu,
con duza a veloci dad es mo dera das,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Pressão de ar d os pneus a frio:
1 pessoa: Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm², 42 psi)
2 pessoas: Dianteiro:250 kPa (2.50 kgf/cm², 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima:
Ve í c u l o :166 kg (366 lb)
A carga máxima do veículo é o
peso combinado do condutor, pas-
sageiro, carga e todos os acessó-
rios.
1. Flanco do pneu
2. Profundidade do piso do pneuProfun did ad e mínima do piso d o
pneu ( dianteiro e traseiro):
1.6 mm (0.06 in)
UB7NP0P0.book Page 17 Tuesday, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-18
7
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10902
 Os pneus da frente e de trás devem
ser da mesma marca e mo delo;
caso contrário, as características
d e con dução do motociclo po dem
ser diferentes, o que po deria cau-
sar um aci dente.
 Certifique-se sempre de que as
tampas das válvulas estão bem ins-
tala das para evitar a fuga de pres-
são de ar.
 Utilize apenas as válvulas para
pneus e os núcleos de válvula in di-
cad os na lista abaixo para evitar o
esvaziamento dos pneus d urante a
con dução.Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.
AVISO
PWA10601
Este motociclo está equipa do com
pneus para veloci dad e super alta. Verifi-
que os pontos seguintes de mo do a tirar
o máximo parti do da eficiência destes
pneus.  Utilize apenas os pneus sobresse-
lentes especifica dos. Outro tipo d e
pneus pod erá rebentar a veloci da-
d es super altas.
 Os pneus completamente novos
pod em ter uma a derência relativa-
mente fraca em certas superfícies
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan- te
Pneu dianteiro:
Ta m a n h o :
120/70ZR17M/C (58W)
Fabricante/modelo: BRIDGESTONE/BATTLAX
HYPERSPORT S22F
Pneu traseiro: Ta m a n h o :
180/55ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/BATTLAX
HYPERSPORT S22R
DIANTEIRO e TRASEIRO: Válvula de ar do pneu:
TR412
Núcleo de válvula: #9100 (original)
UB7NP0P0.book Page 18 Tuesday, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-19
7
de estrad a até terem si do “rod a-
d os”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
d uzir mo dera damente durante
aproxima damente 100 km (60 mi)
antes de fazer qualquer viagem a
alta veloci dad e.
 Os pneus têm d e ser aquecidos an-
tes de uma viagem a alta veloci da-
d e.
 Ajuste sempre a pressão de ar d os
pneus em conformi dad e com as
con dições de utilização.
PAU21963
Ro das de ligaPara maximizar o de sempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.  Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
 A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
PAU22083
Ajuste da folga da alavanca da
embraiagemMeça a folga da alavanca da embraiagem
conforme ilustrado.
Verifique periodicamente a folga da alavan-
ca da embraiagem e, se necessário, ajuste
como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a respectiva cavilha ajusta-
dora na direcção (a). Para reduzir a folga da
alavanca da embraiagem, rode a cavilha
ajustadora na direcção (b).1. Cavilha ajustadora da folga da alavanca da embraiagem
2. Folga da alavanca da embraiagemFolga da alavanca da embraiagem:
10.0–15.0 mm (0.39–0.59 in)
1
2
(a)(b)
UB7NP0P0.book Page 19 Tuesday, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-20
7
NOTACaso a folga especificada não possa ser
obtida conforme descrito acima ou caso a
embraiagem não funcione corretamente,
solicite a um concessionário Yamaha que
verifique o mecanismo interno da embraia-
gem.
PAU37914
Verificação da folga d a alavanca
d o travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solici-
te a um concessionário Yamaha que inspe-
cione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão po de in dicar a pre-
sença de ar no sistema hi dráulico. Se
houver ar no sistema hi dráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes d e utilizar o veículo.
O ar no sistema hi dráulico diminuirá o
d esempenho dos travões, o que po derá
resultar na per da de controlo e num aci-
d ente.
PAU36505
Interruptores das luzes dos tra-
võesA luz do travão deverá acender imediata-
mente antes de a travagem produzir efeito.
A luz do travão é ativada por interruptores
ligados à alavanca do travão ou ao pedal
do travão. Uma vez que os interruptores
das luzes dos travões são componentes do
sistema de travão antibloqueio, a sua ma-
nutenção deverá ser apenas realizada por
um concessionário Yamaha.
1. Sem folga da alavanca do travão
1
UB7NP0P0.book Page 20 Tuesday, October 6, 2020 2:40 PM

Manutenção periódica e ajustes
7-21
7
PAU22393
Verificação das pastilhas dos
travões da frente e d e trásDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU36891
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com indicadores de desgas-
te, que lhe permitem verificar o respetivo
desgaste sem ter de desmontar o travão.
Para verificar o desgaste da pastilha do tra-
vão, verifique a posição dos indicadores de
desgaste enquanto aciona o travão. Caso
uma pastilha do travão se tenha gasto até
ao ponto em que um indicador de desgaste atinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as pas-
tilhas do travão como um conjunto.
PAU46292
Pastilhas
do travão de trás
Cada uma das pastilhas do travão traseiro
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que a ranhura indicadora de des-
gaste tenha quase aparecido, solicite a um
concessionário Yamaha que substitua as
pastilhas do travão como um conjunto.
PAU40262
Verificação do nível d e líquido
d os travõesAntes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Ao verificar o nível do líqui-
do, certifique-se de que o topo do reserva-
tório se encontra na horizontal. Reabasteça
o líquido dos travões, se necessário.
Travão dianteiro
1. Indicador de desgaste da pastilha do travão
1
1
1. Ranhura indicadora de desgaste da pastilha
do travão
1
1
1. Marca do nível mínimo
1
UB7NP0P0.book Page 21 Tuesday, October 6, 2020 2:40 PM
